本文為對目前線性量化優點、原理、方法和實戰內容的總結，主要參考 神經網路量化簡介 并加以自己的理解和總結，適合初學者閱讀和自身復習用，

1，模型量化概述

1.1，模型量化優點

模型量化是指將神經網路的浮點演算法轉換為定點，量化有一些相似的術語，低精度（Low precision）可能是常見的，

• 低精度模型表示模型權重數值格式為 FP16（半精度浮點）或者 INT8（8位的定點整數），但是目前低精度往往就指代 INT8，
• 常規精度模型則一般表示模型權重數值格式為 FP32（32位浮點，單精度），
• 混合精度（Mixed precision）則在模型中同時使用 FP32 和 FP16 的權重數值格式， FP16 減少了一半的記憶體大小，但有些引數或運算子必須采用 FP32 格式才能保持準確度，

模型量化有以下好處：

參考 TensorFlow 模型優化：模型量化-張益新

• 減小模型大小：如 int8 量化可減少 75% 的模型大小，int8 量化模型大小一般為 32 位浮點模型大小的 1/4：
  • 減少存盤空間：在端側存盤空間不足時更具備意義，
  • 減少記憶體占用：更小的模型當然就意味著不需要更多的記憶體空間，
  • 減少設備功耗：記憶體耗用少了推理速度快了自然減少了設備功耗；
• 加快推理速度，訪問一次 32 位浮點型可以訪問四次 int8 整型，整型運算比浮點型運算更快；CPU 用 int8 計算的速度更快
• 某些硬體加速器如 DSP/NPU 只支持 int8，比如有些微處理器屬于 8 位的，低功耗運行浮點運算速度慢，需要進行 8bit 量化，

總結：模型量化主要意義就是加快模型端側的推理速度，并降低設備功耗和減少存盤空間，

工業界一般只使用 INT8 量化模型，如 NCNN、TNN 等移動端模型推理框架都支持模型的 INT8 量化和量化模型的推理功能，

通常，可以根據 FP32 和 INT8 的轉換機制對量化模型推理方案進行分類，一些框架簡單地引入了 Quantize 和 Dequantize 層，當從卷積或全鏈接層送入或取出時，它將 FP32 轉換為 INT8 或相反，在這種情況下，如下圖的上半部分所示，模型本身和輸入/輸出采用 FP32 格式，深度學習推理框架加載模型時，重寫網路以插入 Quantize 和 Dequantize 層，并將權重轉換為 INT8 格式，

注意，之所以要插入反量化層（Dequantize），是因為量化技術的早期，只有卷積算子支持量化，但實際網路中還包含其他算子，而其他算子又只支持 FP32 計算，因此需要把 INT8 轉換成 FP32，但隨著技術的迭代，后期估計會逐步改善乃至消除 Dequantize 操作，達成全網路的量化運行，而不是部分算子量化運行，

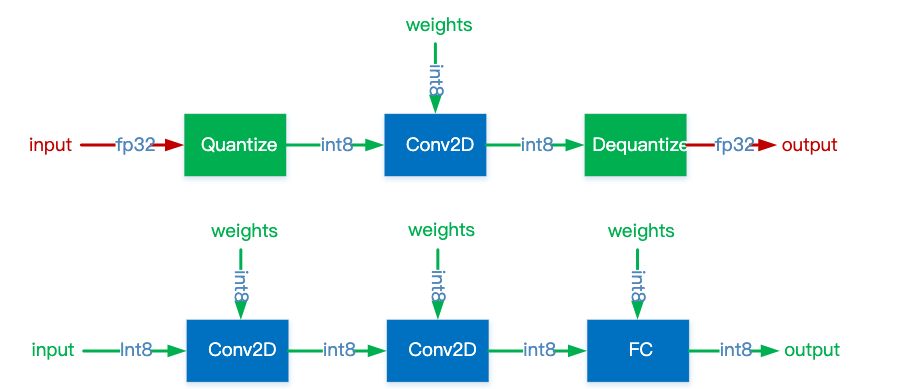

圖四：混合 FP32/INT8 和純 INT8 推理，紅色為 FP32，綠色為 INT8 或量化，

其他一些框架將網路整體轉換為 INT8 格式，因此在推理期間沒有格式轉換，如上圖的下半部分，該方法要求算子（Operator）都支持量化，因為運算子之間的資料流是 INT8，對于尚未支持的那些，它可能會回落到 Quantize/Dequantize 方案，

1.2，模型量化的方案

在實踐中將浮點模型轉為量化模型的方法有以下三種方法：

1. data free：不使用校準集，傳統的方法直接將浮點引數轉化成量化數，使用上非常簡單，但是一般會帶來很大的精度損失，但是高通最新的論文 DFQ 不使用校準集也得到了很高的精度，
2. calibration：基于校準集方案，通過輸入少量真實資料進行統計分析，很多芯片廠商都提供這樣的功能，如 tensorRT、高通、海思、地平線、寒武紀
3. finetune：基于訓練 finetune 的方案，將量化誤差在訓練時仿真建模，調整權重使其更適合量化，好處是能帶來更大的精度提升，缺點是要修改模型訓練代碼，開發周期較長，

TensorFlow 框架按照量化階段的不同，其模型量化功能分為以下兩種：

• Post-training quantization PTQ（訓練后量化、離線量化）；
• Quantization-aware training QAT（訓練時量化，偽量化，在線量化），

1.2.1，PTQ 理解

PTQ Post Training Quantization 是訓練后量化，也叫做離線量化，根據量化零點 \(x_{zero\_point}\) 是否為 0，訓練后量化分為對稱量化和非對稱量化；根據資料通道順序 NHWC(TensorFlow) 這一維度區分，訓練后量化又分為逐層量化和逐通道量化，目前 nvidia 的 TensorRT 框架中使用了逐層量化的方法，每一層采用同一個閾值來進行量化，逐通道量化就是對每一層每個通道都有各自的閾值，對精度可以有一個很好的提升，

1.3，量化的分類

目前已知的加快推理速度概率較大的量化方法主要有：

1. 二值化，其可以用簡單的位運算來同時計算大量的數，對比從 nvdia gpu 到 x86 平臺，1bit 計算分別有 5 到128倍的理論性能提升，且其只會引入一個額外的量化操作，該操作可以享受到 SIMD（單指令多資料流）的加速收益，
2. 線性量化(最常見)，又可細分為非對稱，對稱和 ristretto 幾種，在 nvdia gpu，x86、arm 和 部分 AI 芯片平臺上，均支持 8bit 的計算，效率提升從 1 倍到 16 倍不等，其中 tensor core 甚至支持 4bit計算，這也是非常有潛力的方向，線性量化引入的額外量化/反量化計算都是標準的向量操作，因此也可以使用 SIMD 進行加速，帶來的額外計算耗時不大，
3. 對數量化，一種比較特殊的量化方法，兩個同底的冪指數進行相乘，那么等價于其指數相加，降低了計算強度，同時加法也被轉變為索引計算，目前 nvdia gpu，x86、arm 三大平臺上沒有實作對數量化的加速庫，但是目前已知海思 351X 系列芯片上使用了對數量化，

1.3.1，線性量化概述

與非線性量化不同，線性量化采用均勻分布的聚類中心，原始浮點資料和量化后的定點資料存在一個簡單的線性變換關系，因為卷積、全連接等網路層本身只是簡單的線性計算，因此線性量化中可以直接用量化后的資料進行直接計算，

2，量化算術

模型量化程序可以分為兩部分：將模型從 FP32 轉換為 INT8，以及使用 INT8 進行推理，本節說明這兩部分背后的算術原理，如果不了解基礎算術原理，在考慮量化細節時通常會感到困惑，

2.1，定點和浮點

定點和浮點都是數值的表示（representation），它們區別在于，將整數（integer）部分和小數（fractional）部分分開的點，點在哪里，定點保留特定位數整數和小數，而浮點保留特定位數的有效數字（significand）和指數（exponent），

絕大多數現代的計算機系統采納了浮點數表示方式，這種表達方式利用科學計數法來表達實數，即用一個尾數(Mantissa，尾數有時也稱為有效數字，它實際上是有效數字的非正式說法)，一個基數(Base)，一個指數(Exponent)以及一個表示正負的符號來表達實數，具體組成如下：

• 第一部分為 sign 符號位 \(s\)，占 1 bit，用來表示正負號；
• 第二部分為 exponent 指數偏移值 \(k\)，占 8 bits，用來表示其是 2 的多少次冪；
• 第三部分是 fraction 分數值（有效數字） \(M\)，占 23 bits，用來表示該浮點數的數值大小，

基于上述表示，浮點數的值可以用以下公式計算：

\[(-1)^s \times M \times 2^k \]

值得注意是，上述公式隱藏了一些細節，如指數偏移值 \(k\) 使用的時候需要加上一個固定的偏移值，

比如 123.45 用十進制科學計數法可以表示為 \(1.2345\times 10^2\)，其中 1.2345 為尾數，10 為基數，2 為指數，

單精度浮點型別 float 占用 32bit，所以也稱作 FP32；雙精度浮點型別 double 占用 64bit，

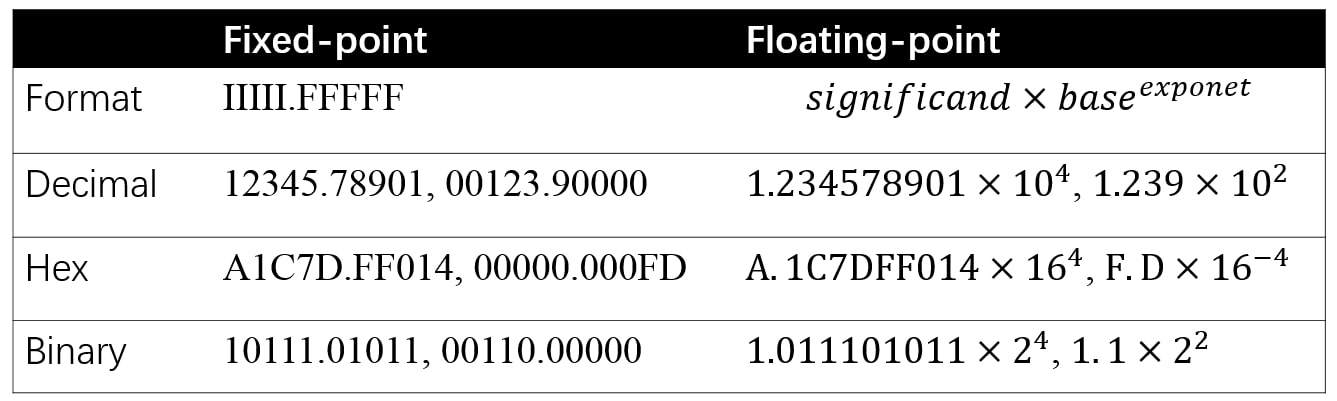

圖五：定點和浮點的格式和示例，

2.2，量化浮點

32-bit 浮點數和 8-bit 定點數的表示范圍如下表所示：

資料型別	最小值	最大值
FP32	-3.4e38	3.4e38
int8	-128	128
uint8	0	255

神經網路的推理由浮點運算構成，FP32 和 INT8 的值域是 \([(2?2^{23})×2^{127},(2^{23}?2)\times 2^{127}]\) 和 \([?128,127]\)，而取值數量大約分別為 \(2^{32}\) 和 \(2^8\) ，FP32 取值范圍非常廣，因此，將網路從 FP32 轉換為 INT8 并不像資料型別轉換截斷那樣簡單，但是，一般神經網路權重的值分布范圍很窄，非常接近零，圖八給出了 MobileNetV1 中十層（擁有最多值的層）的權重分布，

圖八：十層 MobileNetV1 的權重分布，

根據偏移量 \(Z\) 是否為 0，可以將浮點數的線性量化分為兩類-對稱量化和非對稱量化，

當浮點值域落在 \((-1,1)\) 之間，權重浮點資料的量化運算可使用下式的方法將 FP32 映射到 INT8，這是對稱量化，其中 \(x_{float}\) 表示 FP32 權重， \(x_{quantized}\) 表示量化的 INT8 權重，\(x_{scale}\) 是縮放因子（映射因子、量化尺度（范圍）/ float32 的縮放因子），

\[x_{float} = x_{scale} \times x_{quantized} \]

對稱量化的浮點值和 8 位定點值的映射關系如下圖，從圖中可以看出，對稱量化就是將一個 tensor 中的 \([-max(|\mathrm{x}|),max(|\mathrm{x}|)]\) 內的 FP32 值分別映射到 8 bit 資料的 [-128, 127] 的范圍內，中間值按照線性關系進行映射，稱這種映射關系是對稱量化，可以看出，對稱量化的浮點值和量化值范圍都是相對于零對稱的，

因為對稱量化的縮放方法可能會將 FP32 零映射到 INT8 零，但我們不希望這種情況出現，于是出現了數字信號處理中的均一量化，即非對稱量化，數學運算式如下所示，其中 \(x_{zero\_point}\) 表示量化零點（量化偏移），

\[x_{float} = x_{scale} \times (x_{quantized} - x_{zero\_point}) \]

大多數情況下量化是選用無符號整數，即 INT8 的值域就為 \([0,255]\) ，這種情況，顯然要用非對稱量化，非對稱量化的浮點值和 8 位定點值的映射關系如下圖：

總的來說，權重量化浮點值可以分為兩個步驟：

1. 通過在權重張量（Tensor）中找到 \(min\) 和 \(max\) 值從而確定 \(x_{scale}\) 和\(x_{zero\_point}\)，
2. 將權重張量的每個值從 FP32 轉換為 INT8 ，

\[\begin{align} x_{float} &\in [x_{float}^{min}, x_{float}^{max}] \\ x_{scale} &= \frac{x_{float}^{max} - x_{float}^{min}}{x_{quantized}^{max} - x_{quantized}^{min}} \\ x_{zero\_point} &= x_{quantized}^{max} - x_{float}^{max} \div x_{scale} \\ x_{quantized} &= x_{float} \div x_{scale} + x_{zero\_point} \end{align}\]

注意，當浮點運算結果不等于整數時，需要額外的舍入步驟，例如將 FP32 值域 [?1,1] 映射到 INT8 值域 [0,255]，有 \(x_{scale}=\frac{2}{255}\)，而\(x_{zero\_point}= 255?\frac{255}{2}≈127\)，

注意，量化程序中存在誤差是不可避免的，就像數字信號處理中量化一樣，非對稱演算法一般能夠較好地處理資料分布不均勻的情況，

2.2，量化算術

量化的一個重要議題是用量化算術表示非量化算術，即量化神經網路中的 INT8 計算是描述常規神經網路的 FP32 計算，對應的就是反量化程序，也就是如何將 INT8 的定點資料反量化成 FP32 的浮點資料，

下面的等式 5-10 是反量化乘法 \(x_{float} \cdot y_{float}\) 的程序，對于給定神經網路，輸入 \(x\)、權重 \(y\) 和輸出 \(z\) 的縮放因子肯定是已知的，因此等式 14 的 \(Multiplier_{x,y,z} = \frac{x_{scale}y_{scale}}{z_{scale}}\) 也是已知的，在反量化程序之前可預先計算，因此，除了 \(Multiplier_{x,y,z}\) 和 \((x_{quantized} - x_{zero\_point})\cdot (y_{quantized} - y_{zero\_point})\) 之間的乘法外，等式 16 中的運算都是整數運算，

\[\begin{align} z_{float} & = x_{float} \cdot y_{float} \\ z_{scale} \cdot (z_{quantized} - z_{zero\_point}) & = (x_{scale} \cdot (x_{quantized} - x_{zero\_point})) \cdot (y_{scale} \cdot (y_{quantized} - y_{zero\_point})) \\ z_{quantized} - z_{zero\_point} &= \frac{x_{scale} \cdot y_{scale}}{z_{scale}} \cdot (x_{quantized} - x_{zero\_point}) \cdot (y_{quantized} - y_{zero\_point}) \\ z_{quantized} &= \frac{x_{scale} \cdot y_{scale}}{z_{scale}} \cdot (x_{quantized} - x_{zero\_point}) \cdot (y_{quantized} - y_{zero\_point}) + z_{zero\_point} \\ Multiplier_{x,y,z} &= \frac{x_{scale} \cdot y_{scale}}{z_{scale}} \\ z_{quantized} &= Multiplier_{x,y,z} \cdot (x_{quantized} - x_{zero\_point}) \cdot (y_{quantized} - y_{zero\_point}) + z_{zero\_point} \\ \end{align}\]

等式：反量化算術程序，

對于等式 10 可以應用的大多數情況，\(quantized\) 和 \(zero\_point\) 變數 (x,y) 都是 INT8 型別，\(scale\) 是 FP32，實際上兩個 INT8 之間的算術運算會累加到 INT16 或 INT32，這時 INT8 的值域可能無法保存運算結果，例如，對于 \(x_{quantized}=20\)、\(x_{zero\_point} = 50\) 的情況，有 \((x_{quantized} ? x_{zero_point}) = ?30\) 超出 INT8 值范圍 \([0,255]\)，

資料型別轉換可能將 \(Multiplier_{x,y,z} \cdot (x_{quantized} - x_{zero\_point}) \cdot (y_{quantized} - y_{zero\_point})\) 轉換為 INT32 或 INT16，和 \(z_{zero\_point}\) 一起確保計算結果幾乎全部落入 INT8 值域 [0,255] 中，

對于以上情況，在工程中，比如對于卷積算子的計算，sum(x*y) 的結果需要用 INT32 保存，同時，b 值一般也是 INT32 格式的，之后再 requantize (重新量化)成 INT8，

3，量化方法的改進

量化浮點部分中描述權重浮點量化方法是非常簡單的，在深度學習框架的早期開發中，這種簡單的方法能快速跑通 INT8 推理功能，然而采用這種方法的網路的預測準確度通常會出現明顯的下降，

雖然 FP32 權重的值域很窄，在這值域中數值點數量卻很大，以上文的縮放為例，\([?1,1]\) 值域中 \(2^{31}\)（是的，基本上是總得可表示數值的一半）個 FP32 值被映射到 \(256\) 個 INT8 值，

• 量化型別：（SYMMETRIC） 對稱量化和 (NON-SYMMETRIC） 非對稱量化；
• 量化演算法：MINMAX、KL 散度、ADMM；
• 權重量化型別：per-channel per-layer；

采用普通量化方法時，靠近零的浮點值在量化時沒有精確地用定點值表示，因此，與原始網路相比，量化網路一般會有明顯的精度損失，對于線性（均勻）量化，這個問題是不可避免的，

同時值映射的精度是受由 \(x_{float}^{min}\) 和 \(x_{float}^{max}\) 得到的 \(x_{scale}\) 顯著影響的，并且，如圖十所示，權重中鄰近 \(x_{float}^{min}\) 和 \(x_{float}^{max}\) 附近的值通常是可忽略的，其實就等同于映射關系中浮點值的 min 和 max 值是可以通過演算法選擇的，

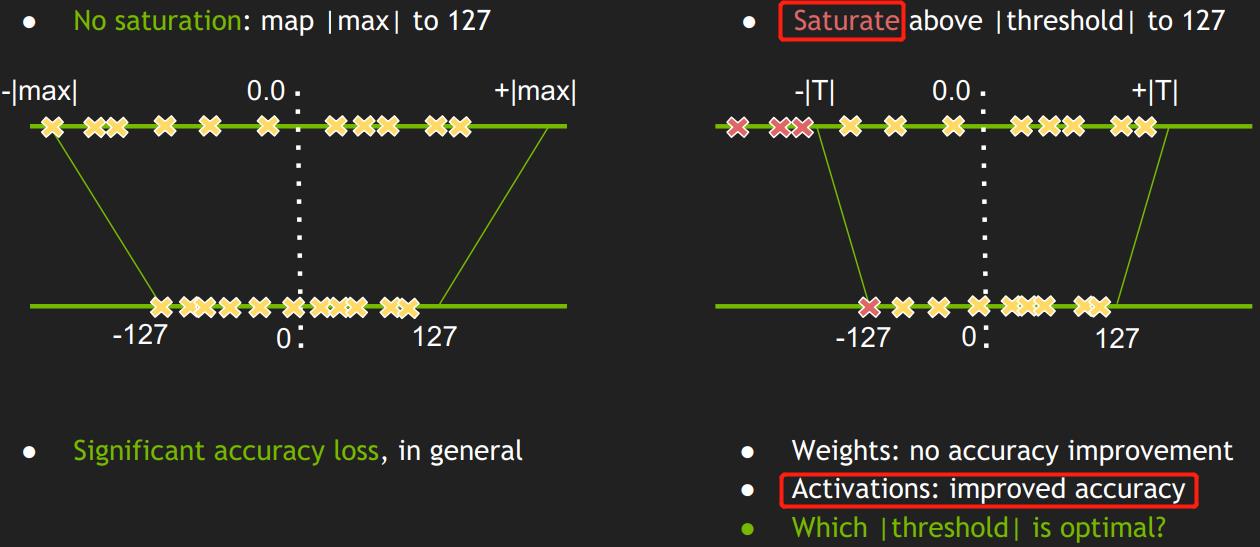

圖十將浮點量化為定點時調整最小值-最大值，

上圖展示了可以調整 min/max 來選擇一個值域，使得值域的值更準確地量化，而范圍外的值則直接映射到定點的 min/max，例如，當從原始值范圍 \([?1,1]\) 中選定\(x_{min}^{float} = ?0.9\) 和 \(x_{max}^{float} = 0.8\) ，\([?0.9,0.8]\) 中的值將能更準確地映射到 \([0,255]\) 中，而 \([?1,?0.9]\) 和 \([0.8,1]\) 中的值分別映射為 \(0\) 和 \(255\)，

3.1，浮點數動態范圍選擇

參考干貨：深度學習模型量化（低精度推理）大總結，

通過前文對量化算數的理解和上面兩種量化演算法的介紹我們不難發現，為了計算 scale 和 zero_point，我們需要知道 FP32 weight/activation 的實際動態范圍，對于推理程序來說，weight 是一個常量張量，動態范圍是固定的，activation 的動態范圍是變化的，它的實際動態范圍必須經過采樣獲取（一般把這個程序稱為資料校準(calibration)），

將浮點量化轉為定點時調整最小值/最大值（值域調整），也就是浮點數動態范圍的選擇，動態范圍的選取直接決定了量化資料的分布情況，處于動態范圍之外的資料將被映射成量化資料的邊界點，即值域的選擇直接決定了量化的誤差，

目前各大深度學習框架和三大平臺的推理框架使用最多的有最大最小值（MinMax）、滑動平均最大最小值（MovingAverageMinMax）和 KL 距離（Kullback-Leibler divergence）三種方法，去確定浮點數的動態范圍，如果量化程序中的每一個 FP32 數值都在這個實際動態范圍內，我們一般稱這種為不飽和狀態；反之如果出現某些 FP32 數值不在這個實際動態范圍之內我們稱之為飽和狀態，

3.2，最大最小值（MinMax）

MinMax 是使用最簡單也是較為常用的一種采樣方法，基本思想是直接從 FP32 張量中選取最大值和最小值來確定實際的動態范圍，如下公式所示，
\(x_{min} = \left\{\begin{matrix}min(X) & if\ x_{min} = None \\ min(x_{min}, min(X)) & otherwise\end{matrix}\right.\)

\(x_{max} = \left\{\begin{matrix}max(X) & if\ x_{max} = None \\ max(x_{max}, max(X)) & otherwise\end{matrix}\right.\)

對 weights 而言，這種采樣方法是不飽和的，但是對于 activation 而言，如果采樣資料中出現離群點，則可能明顯擴大實際的動態范圍，比如實際計算時 99% 的資料都均勻分布在 [-100, 100] 之間，但是在采樣時有一個離群點的數值為 10000，這時候采樣獲得的動態范圍就變成 [-100, 10000]，

3.3，滑動平均最大最小值(MovingAverageMinMax)

與 MinMax 演算法直接替換不同，MovingAverageMinMax 會采用一個超引數 c (Pytorch 默認值為0.01)逐步更新動態范圍，
\(x_{min} = \left\{\begin{matrix}min(X) & if x_{min} = None \\ (1-c)x_{min}+c \; min(X) & otherwise\end{matrix}\right.\)

\(x_{max} = \left\{\begin{matrix}max(X) & if x_{max} = None \\ (1-c)x_{max}+c \; max(X) & otherwise\end{matrix}\right.\)
這種方法獲得的動態范圍一般要小于實際的動態范圍，對于 weights 而言，由于不存在采樣的迭代，因此 MovingAverageMinMax 與 MinMax 的效果是一樣的，

3.4，KL 距離采樣方法(Kullback–Leibler divergence)

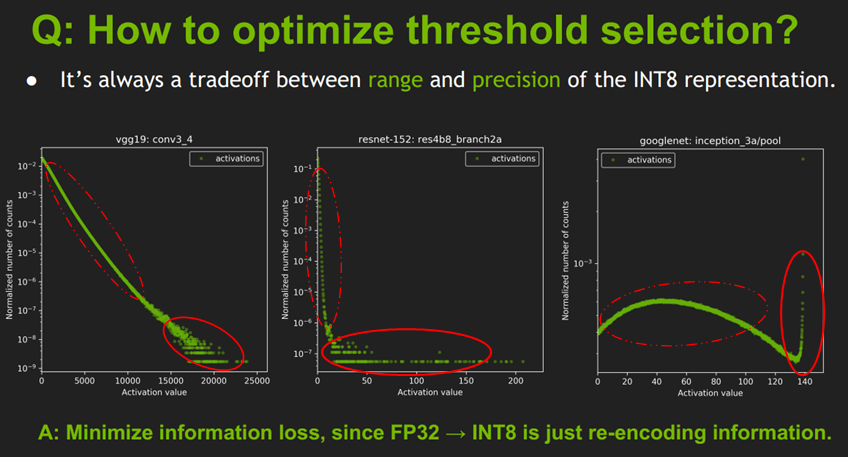

理解 KL 散度方法之前，我們先看下 TensorRT 關于值域范圍閾值選擇的一張圖：

這張圖展示的是不同網路結構的不同 layer 的激活值分布統計圖，橫坐標是激活值，縱坐標是統計數量的歸一化表示，而不是絕對數值統計；圖中有卷積層和池化層，它們之間分布很不相同，因此合理的量化方法應該是適用于不同的激活值分布，并且減小資訊損失，因為從 FP32 到 INT8 其實也是一種資訊再編碼的程序，

簡單的將一個 tensor 中的 -|max| 和 |max| FP32 value 映射為 -127 和 127 ，中間值按照線性關系進行映射，這種映射關系為不飽和的（No saturation），即對稱的，對于這種簡單的量化浮點方法，試驗結果顯示會導致比較大的精度損失，

通過上圖可以分析出，線性量化中使用簡單的量化浮點方法導致精度損失較大的原因是：

• 上圖的激活值統計針對的是一批圖片，不同圖片輸出的激活值不完全相同，所以圖中是多條曲線而不是一條曲線，曲線中前面一部分資料重合在一起了（紅色虛線），說明不同圖片生成的大部分激活值其分布是相似的；但是在曲線的右邊，激活值比較大時（紅色實作圈起來的部分），曲線不重復了，一個激活值會對應多個不同的統計量，這時激活值分布是比較亂的，
• 曲線后面激活值分布比較亂的部分在整個網路層占是占少數的（比如 \(10^-9\), \(10^-7\), \(10^-3\)），因此曲線后面的激活值分布部分可以不考慮到映射關系中，只保留激活值分布的主方向，

一般認為量化之后的資料分布與量化前的資料分布越相似，量化對原始資料資訊的損失也就越小，即量化演算法精度越高，KL 距離(也叫 KL 散度)一般被用來度量兩個分布之間的相似性，這里的資料分布都是離散形式的，其離散資料的 KL 散度公式如下：

\[D_{KL}(P \| Q) = \sum_i P(i)log_{a} \frac{P(i)}{Q(i)} = \sum_i P(i)[logP(x) - log Q(x)] \]

式中 P 和 Q 分布表示量化前 FP32 的資料分布和量化后的 INT8 資料分布，注意公式要求 P、Q 兩個統計直方圖長度一樣（也就是 bins 的數量一樣），

TensorRT 使用 KL 散度演算法進行量化校準的程序：首先在校準集上運行 FP32 推理，然后對于網路每一層執行以下步驟：

1. 收集激活輸出的直方圖，
2. 生成許多具有不同飽和度閾值的量化分布，
3. 選擇最小化 KL_divergence(ref_distr, quant_distr) 的閾值 T，并確定 Scale，

以上使用校準集的模型量化程序通常只需幾分鐘時間，

3.5，總結

• 對稱的，不飽和的線性量化，會導致精度損失較大；
• 通過最小化 KL 散度來選擇 飽和量化中的 閾值 |T|;

4，量化實戰經驗

參考【商湯泰坦公開課】模型量化了解一下？

1，量化是一種已經獲得了工業界認可和使用的方法，在訓練 (Training) 中使用 FP32 精度，在推理 (Inference) 期間使用 INT8 精度的這套量化體系已經被包括 TensorFlow，TensorRT，PyTorch，MxNet 等眾多深度學習框架和啟用，地平線機器人、海思、安霸等眾多 AI 芯片廠商也在深度學習工具鏈中提供了各自版本的模型量化功能，
2，量化是一個大部分硬體平臺都會支持的，因此比較常用；知識蒸餾有利于獲得小模型，還可以進一步提升量化模型的精度，所以這個技巧也會使用，尤其是在有已經訓好比較強的大模型的基礎上會非常有用，剪枝用的會相對較少，因為可以被網路結構搜索覆寫，
