強電、弱電、低壓、高壓
低壓：低于1KV屬于低壓，1--35屬于中高壓，35--220屬于高壓，220以上屬于超高壓，
電氣分四個板塊：
強電干線圖(強電 電力 插電 干線 圖)：主要算電纜和配電箱
強電照明平面圖：
應急照明
防雷接地
XF ：消防配電箱，，，消防主要管的是電梯，消防的卷簾門，防火卷這些點都是屬于強電
KVV：就是控制電纜，
KV：千伏

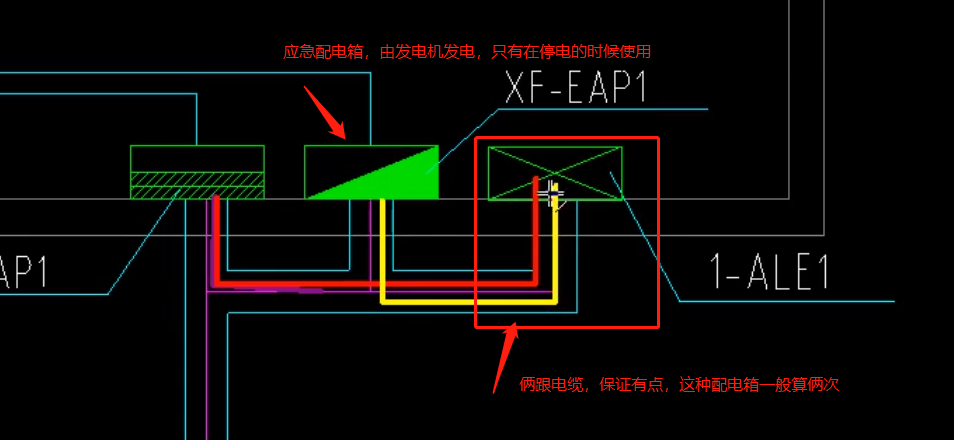

所有應急照明的配電箱都是由消防配電箱來管
電纜手孔井，
消防配電箱，應急照明配電箱

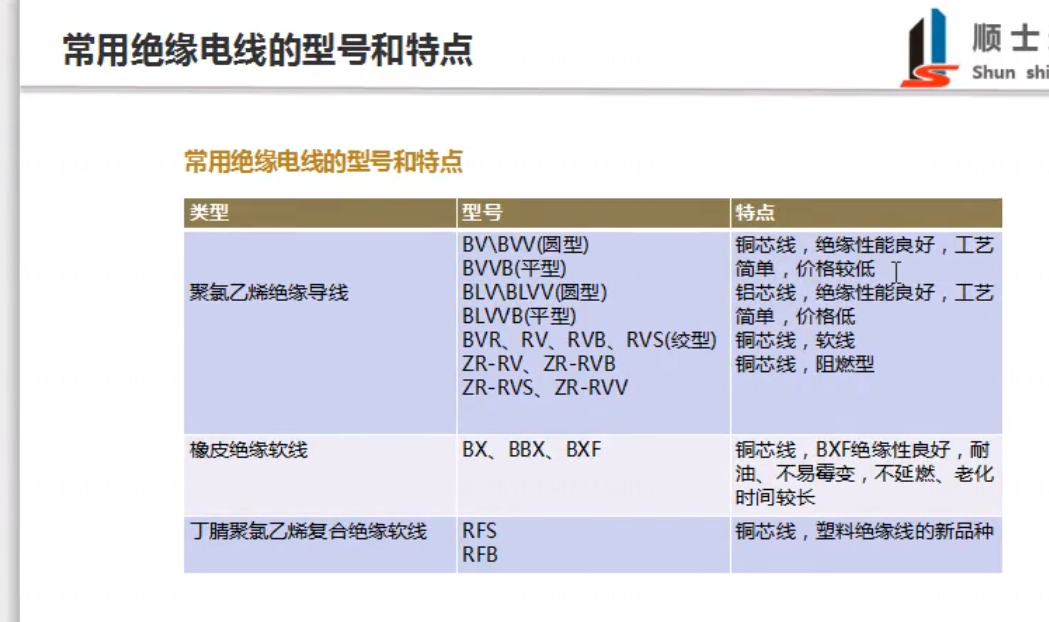

電力電纜：
所有的電纜和電線必須穿管，或者穿橋架，就是他不能裸著直接走，所以只要是有電纜、電線必須
考慮他的配管或者橋架
圖說明：

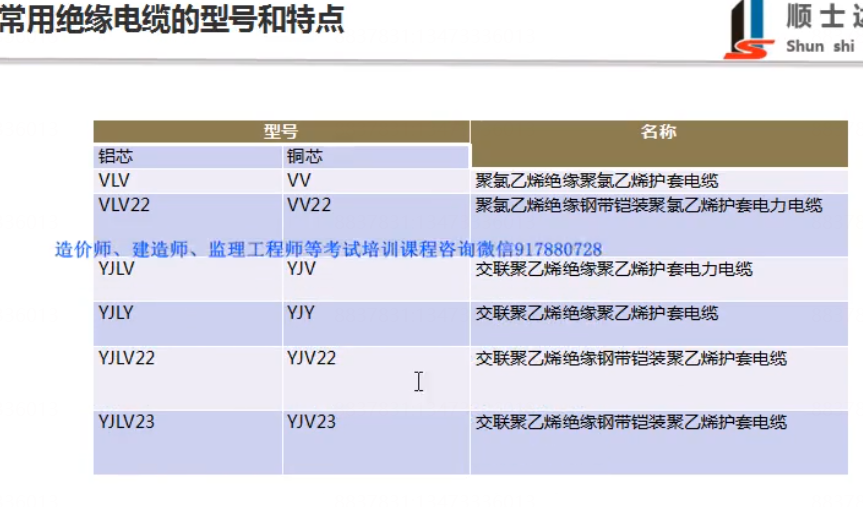

2 指倆跟電纜，帶22就是指 帶鋼帶鎧裝的意思
圖說明：

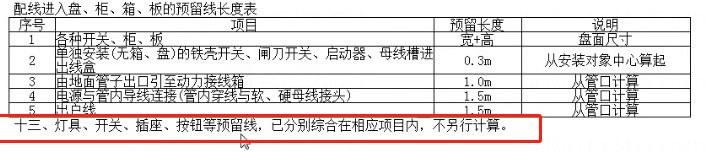

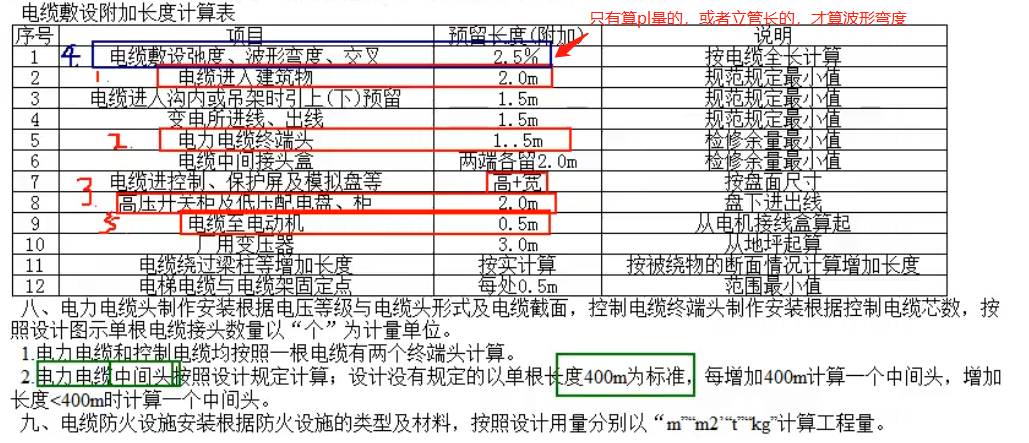

電纜進入配電箱，預留寬加高，進入配電柜，預留2m，延長米都要乘以2.5%,進建筑物的還有預留2m，，現在就是算3和2，
注意：遇到箱子才會有終端頭

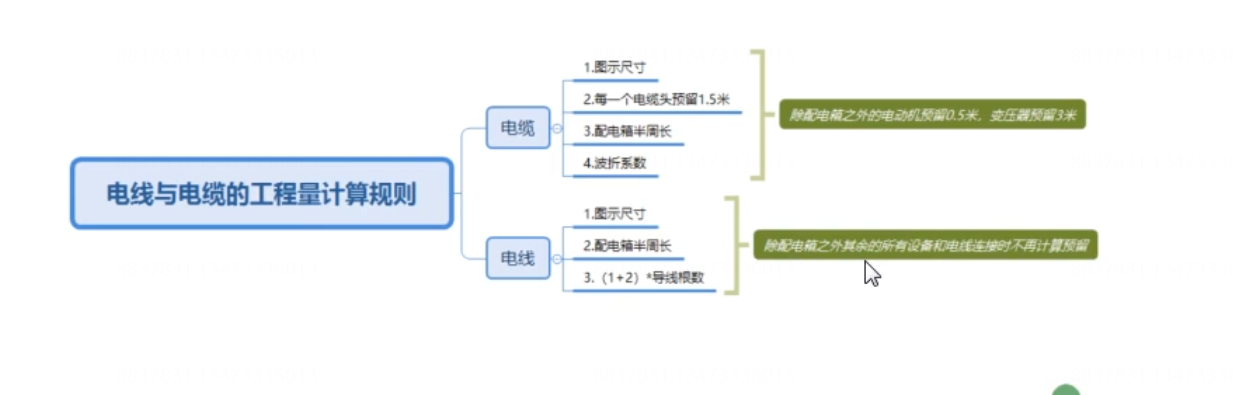

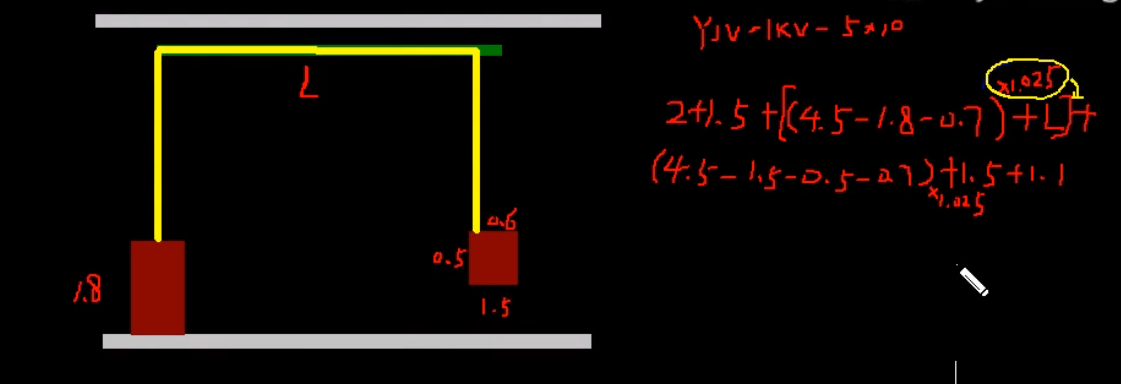

電纜計算公式：
插座：

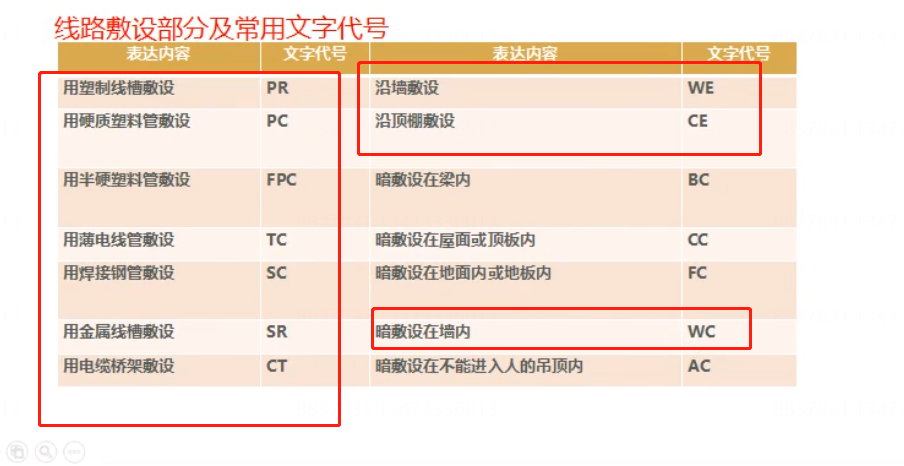

FC：地面敷設
WC：墻面敷設
CC：頂板敷設
pc20：我們叫硬質塑料管
電梯控制箱：一般預料1.2m

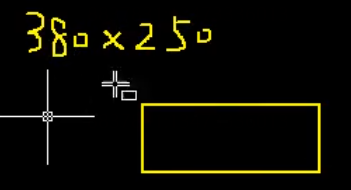

屋內箱子尺寸：預算暫時按照380*250來計算
