網路通信已經成為現代社會中不可或缺的一部分，然而，在某些領域，例如工業自動化、機器人控制和視頻監控等實時應用對通信的要求更高，需要實時傳輸大量資料并確保其可靠性和準確性，傳統的網路技術在這些高要求的應用場景下表現不佳，往往難以滿足實時應用的需求，因此，時間敏感網路（TSN）技術的出現解決了這個問題，
目前，工業和學術界的許多機構和組織正在積極推動TSN標準化作業，以確保其互操作性和可靠性，并進一步推廣其在各個應用領域中的應用，以提供超低延遲、抖動和可靠性的功能優勢，TSN是一項基于以太網且應用廣泛的技術，因此在成本和互操作性等方面也具備了經濟性和可靠性，憑借這些優勢，TSN有望成為未來的LAN基礎設施，支持工業4.0、智能工廠、智能交通系統和5G等領先技術的發展，
隨著TSN技術的具體實施在不同行業和應用中被廣泛提出和研究，不少技術領先的企業也開始著手布局TSN，但作為一種新興的網路技術，TSN網路構建與測驗需要一定的準備作業和特定的設備，
了解TSN技術
在開始進行TSN組網測驗之前，需要了解TSN技術及其特點，以及了解各種流量型別和流量管理的技術細節，
1.1 TSN技識訓礎概念

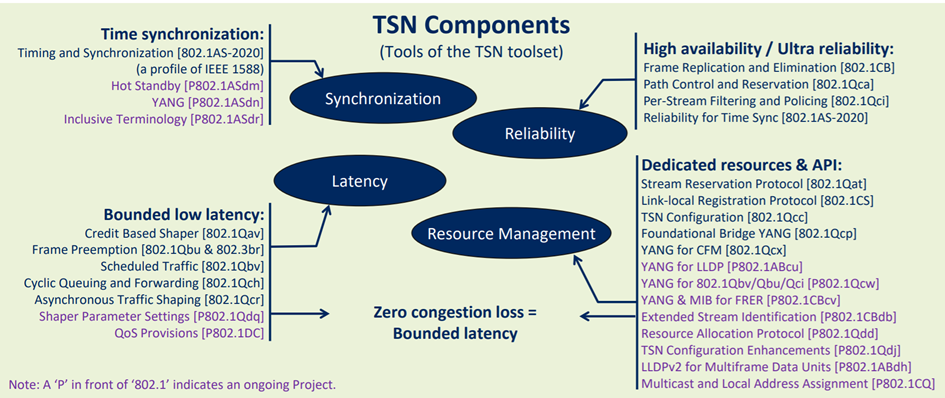

TSN是一項用于以太網的實時通信技術，旨在確保在各種應用場景中實作低延遲、低抖動和可靠的通信，TSN通過在以太網上定義一些機制來實作這一目標，其中包括：
●全域同步時間：TSN使用一個共同的全域時鐘來確保各個網路組件之間的時間同步，以便在網路中傳輸訊息時可以精確地計算延遲，
●時間觸發訊息傳遞：TSN定義了交換以太網中時間觸發訊息傳遞的標準，以確保訊息能夠按照預定的時間表發送和接收，從而實作時間關鍵型保留流量的確定性有限延遲，
●佇列調度：TSN通過定義根據時間表傳輸訊息的佇列來保證各種流量類別和應用程式集成到單個基于標準的以太網網路中，
通過這些機制，TSN能夠在以太網上實作嚴格的時間控制，從而滿足各種實時應用的要求，TSN在資訊技術（IT）核心（如工業4.0、網路物理系統和工業物聯網（IIoT））中具有重要的作用，能夠幫助企業實作數字化轉型和智能制造，
1.2 TSN技術特點
（1）實時性
通過使用時間同步和硬體時間戳技術（IEEE 802.1AS），TSN技術可以保證資料按照預定時間到達目的地，從而確保實時性，這種技術確保了網路上的資料傳輸遵循一個嚴格的時間表，從而保證了資料的準確性和可靠性，
（2）可靠性
TSN技術通過采用冗余路徑、雙路徑和佇列調度等技術（例如IEEE 802.1CB），有效地避免了資料丟失和延遲，從而顯著提高了網路的可靠性，這種技術為資料傳輸提供了備用通道，并對資料進行了有效的排隊調度，以確保它們能夠按時到達目的地，從而保證了網路的穩定性和可靠性，
（3）確定性
通過采用預定帶寬技術（例如IEEE 802.1QBV），TSN技術可以對網路帶寬進行有效的優化，從而確保網路傳輸的穩定性和可預測性，這種技術可以為網路上的各個流量流提供特定的帶寬，從而確保了它們的傳輸效率和穩定性，這樣一來，網路上的各種應用程式和服務就能夠更好地協同作業，從而提高了整個系統的性能和可靠性，
（4）兼容性
TSN技術與現有網路技術兼容（IEEE 802.1/802.3），并且可以與以太網、無線網路等多種網路技術共存，此外，它還具有軟體升級的優勢，因此可以通過簡單的軟體升級來實作功能的增強和改進，而無需更換硬體，這種技術的兼容性和可升級性使得它非常適合于各種不同型別的網路，可以幫助網路運營商在不影響現有基礎設施的情況下提高網路性能和可靠性，
1.3 TSN流量型別
在TSN網路中定義三種基本型別的流量：計劃流量ST、盡力而為流量（BE）和預留流量RT，對硬實時性有嚴格要求的資料傳輸采用ST，而對實時性要求不高并且需要預留部分帶寬的資料傳輸采用RT，BE則是沒有任何傳輸要求的一般以太網流量，
網路拓撲設計

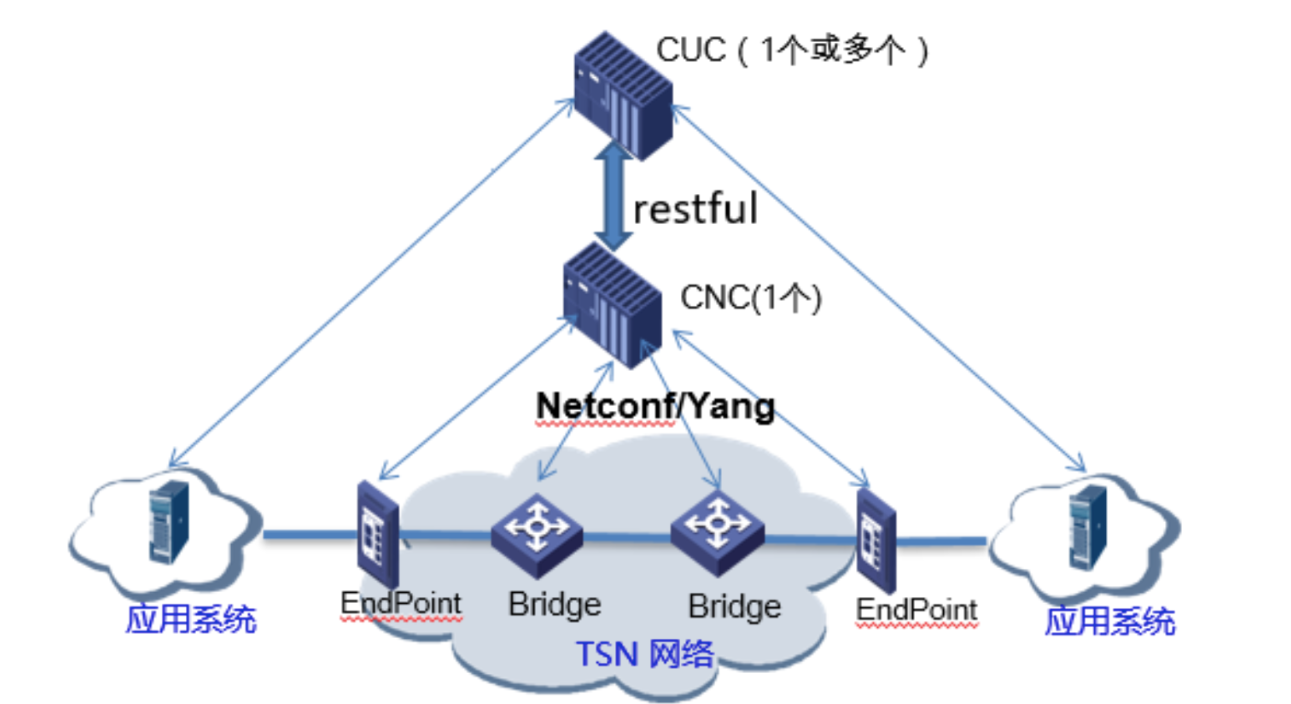

一旦流量特征分析完成并確定了測驗計劃，就有必要設計并設定一個網路拓撲結構，TSN網路定義TSN包括以下幾個方面：
a）要使用的設備：TSN終端設備和交換機/橋接器（endpoint , bridge），
b）確定這些設備之間的物理連接，這和網路本身的拓撲結構設計相對應，
c）在構建的網路中定義TSN資料流，以及這些資料流的實際傳輸路由，
根據測驗需求，設定TSN交換機的引數，如時間同步方式、佇列調度演算法、流量控制策略等，將TSN終端設備連接到TSN交換機，確保設備與交換機之間的連接正常，
2.1 TSN交換機/終端設備
TSN測驗需要使用支持TSN技術的交換機，這些交換機可以支持多個TSN特性，如時間同步、帶寬保障、流量隔離和時鐘同步等，
2.2 TSN網路測驗設備
在進行TSN組網測驗之前，需要使用支持TSN技術的測驗工具，這些測驗工具可以模擬各種流量型別和生成TSN測驗報告，測驗工具可以模擬各種型別流量；基于IEEE 802.1AS網路時間基準，執行錯誤注入、延遲和帶寬測量、流量過濾和硬體時間戳；基于IEEE 802.1AS同步的流量硬體時間戳，存盤記錄與Wireshark兼容的標準檔案格式（PCAP），
通過向TSN終端設備或是流量發生器發送資料包，并記錄資料傳輸的延遲和抖動等指標，測驗TSN網路的實時性和可靠性，
2.3 TSN設備和應用程式
需要使用各種支持TSN技術的設備和應用程式，這些設備可以包括IP電話、工業自動化系統、視頻監控設備等，應用程式可以包括語音、視頻、資料等，通過模擬高負載情況，測驗TSN網路的流量控制策略，如優先級流量控制、帶寬保障等，
2.4 了解各種測驗場景
TSN組網測驗需要了解各種測驗場景，如傳輸時延測驗、帶寬保障測驗、流量隔離測驗和時鐘同步測驗等，需要在這些測驗場景中模擬各種實際情況，并評估網路拓撲的性能和可靠性，
TSN應用領域及測驗的注意事項
3.1 汽車
對于車輛E/E架構，重要的是要保證資料傳輸所需的QoS要求，并提供足夠的措施來實作通信系統的功能安全，通過引入TSN標準來實作所需的功能，例如標準以太網不提供通過實時功能實作冗余的選項，通過測驗冗余CB協議，判斷是否滿足實時要求來引入無縫冗余，該標準可能是未來E/E架構中的關鍵組成部分，以實作冗余，以實作自動駕駛汽車等的安全要求，通過測驗Qav，Qbv，檢查TSN對于帶寬的限制和優化能力，為了確保盡力而為的流量傳輸，重要的是避免通信線路過載，同時整個網路中也會充斥著大量非必要的資料，通過測驗Qci，檢測TSN對于流量過濾和警戒的能力，可以防止不必要的幀延遲和丟失，此外，架構中的資料融合決定于時基的精確，AS-2020能提供高精度的同步能力，在主時鐘發生故障時立即切換到另一個冗余時基，
3.2 工業自動化

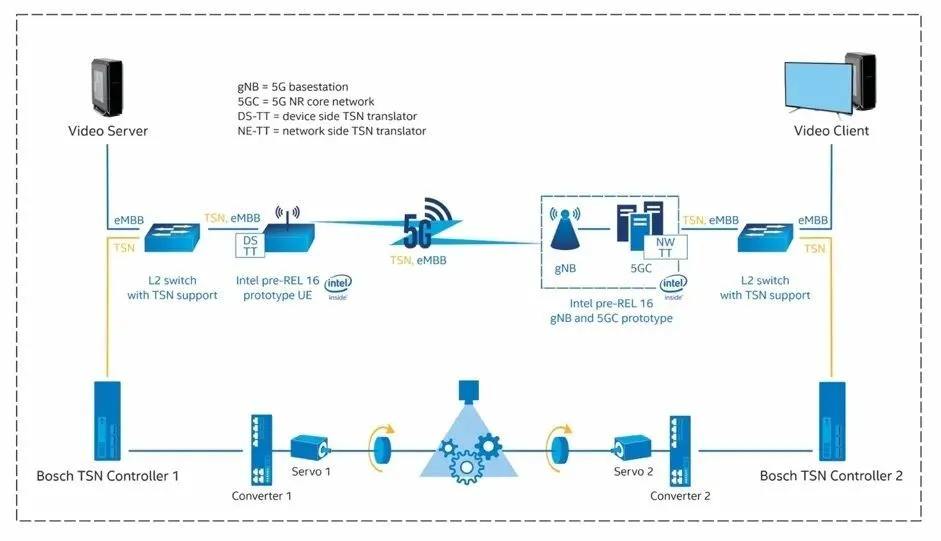

在工業自動化中，實時傳輸大量的控制信號和傳感器資料對通信網路的要求更為嚴格，AS滿足各實時性之外，此時需要測驗Qbv和Qav等TSN帶寬優化協議，是否能夠處理網路中的各種資料以提供確定性延遲，同時考慮到傳輸的可靠性，CB冗余同樣不可或缺的用來提高生產線的效率和穩定性，例如視頻監控等高帶寬、低延遲的通信場景，需要TSN技術來提供可預測的帶寬和低延遲的通信，以確保影像的清晰度和實時性，
3.3 航空航天
在航空航天領域，TSN技術有著廣泛的應用前景，由于航空設備記憶體在多種網路，TSN可以用于實作飛機上各種設備之間的高效通信，比如飛行控制、飛行資料記錄等，測驗Qbv等帶寬控制能力，保證實時交換資料以低延遲、低抖動、確定性傳輸，測驗CB冗余交換能力，保障航電設備網路傳輸的可靠性，實作飛機控制系統中的實時資料交換和控制信號傳輸，提高控制系統的穩定性和精度，
4. 總結
TSN是一項面向未來的新興技術，它定義了以太網資料傳輸的時間敏感機制，為標準以太網增加了確定性和可靠性，以確保資料實時、確定和可靠地傳輸，從而賦能多行業領域以太網的新發展，為加速推動TSN應用落地，了解TSN應用的優勢和必要性，需要進行TSN組網測驗，TSN組網測驗需要深入了解TSN技術、設計網路拓撲、使用TSN交換機和測驗儀器、使用TSN設備和應用程式、了解各種測驗場景以及撰寫測驗計劃和測驗報告等作業，
