北斗衛星時鐘同步服務器（衛星授時服務）天線安裝意見
北斗衛星時鐘同步服務器（衛星授時服務）天線安裝意見
京準電子科技官微——ahjzsz
衛星天線介紹
一、電氣特性
1、線的長度：30米
2、線的規格：SYV-50-3
3、規格：BNC、TNC、N型接頭
4、作業頻率、頻寬 ：1575.42MHz、 20MHz
5、最小駐波比(VSWR) ：1.5 ： 1
6、信號方向：向上
7、增益 ：40dB±2dB
8、噪聲 ： ?1.6dB
9、作業電壓 ：5V±0.5直流
10、作業電流 ：?25mA
二、物理特性
1、尺寸：Φ93mm x 138mm
2、饋線長度：30米
3、介面：BNC
4、作業溫度：- 40?C ～ +85?C
5、儲存溫度：- 40?C ～ +100?C

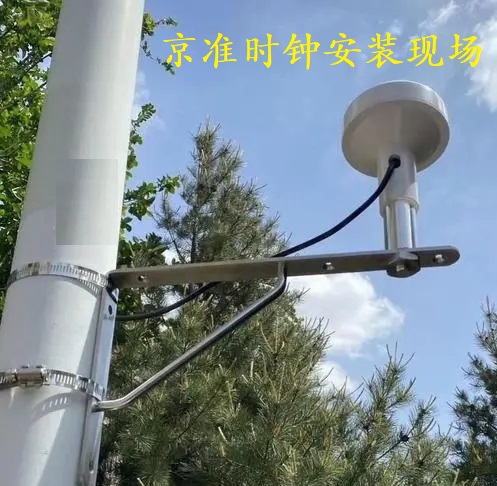

天線頭要安裝在室外，安裝位置應視野開闊，盡可能安裝在屋頂，原則上是順著天線頭往上看能夠看到360°的天空，電纜長度是根據天線增益嚴格設計，不得剪斷、延長、縮短或加裝接頭，否則將嚴重影響接收效果甚至收不到信號，
天線應盡量避開山坡、樹林、高層建筑物、鐵塔、高壓輸電線等對天線波束的阻擋，天線主波束方向上應有足夠的視界，天線正前方應有盡可能寬的視角，
一般要求以天線基點為參考，對障礙物最高點所成的夾角小于10度，天線的架設位置應避開風口，以減小天線的風載，在多雷雨地區，天線的架設位置應避開雷擊多發地點，天線頭應放在現場避雷針避雷范圍內，
天線安裝在屋頂時，只要視野足夠，高出屋面距離越小越好，
