小弟最近在調select map，關于組態檔有以下幾個問題想請教一下大家：
1.select map可加載（下傳給Xilinx FPGA）的檔案格式有哪些？.bit .rbt .mcs .hex .bin .exo .tek都支持嗎？

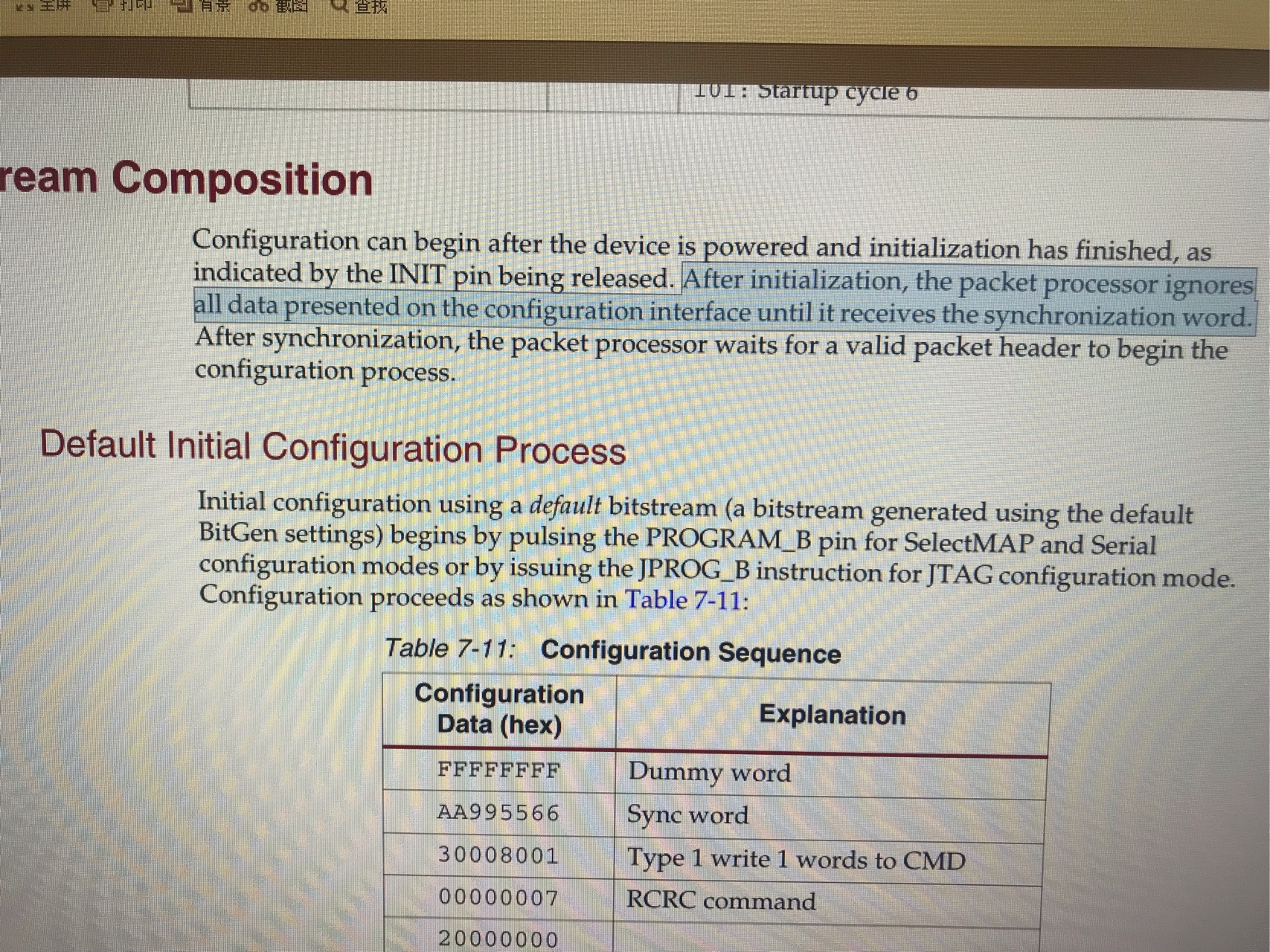

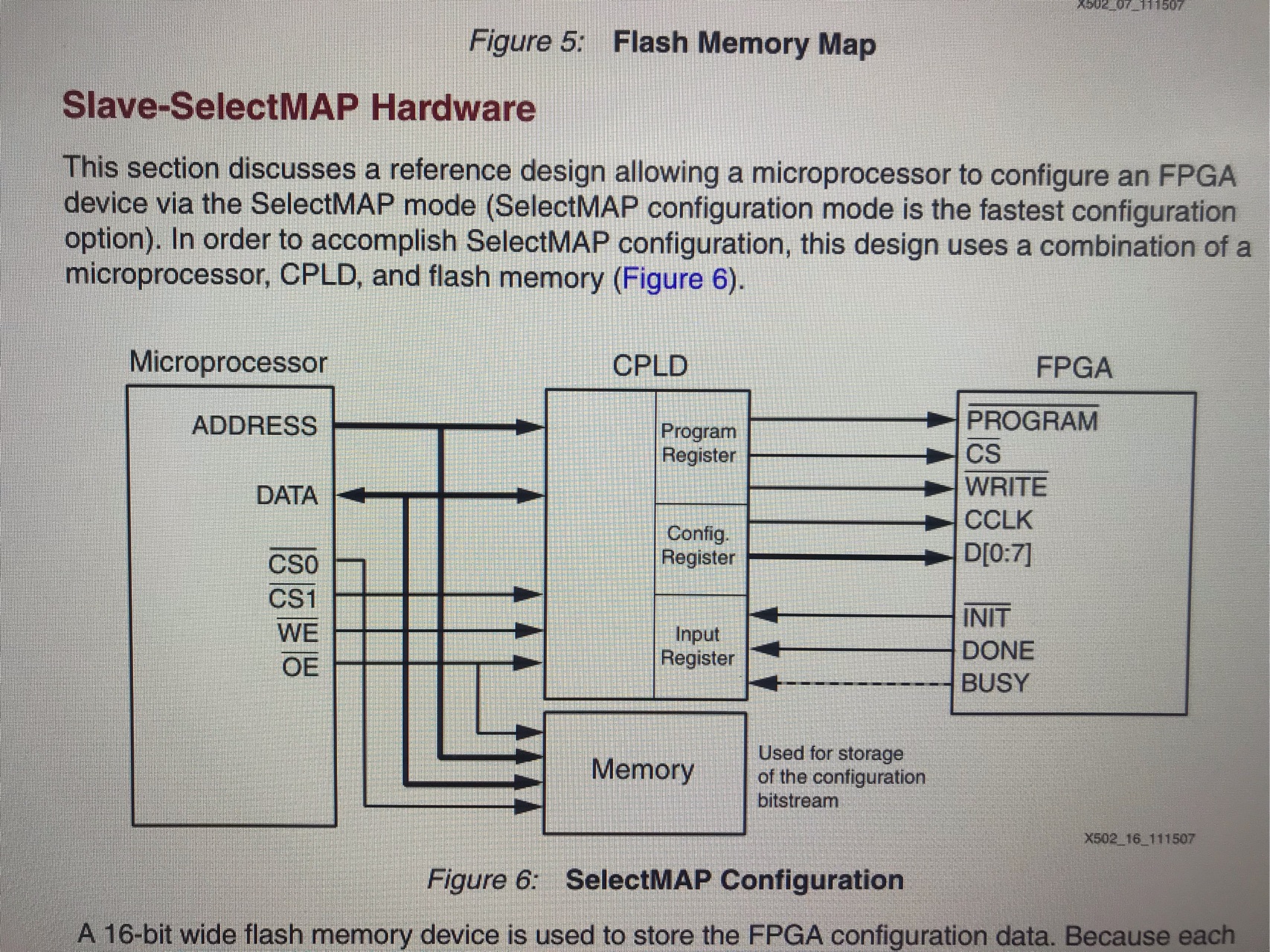

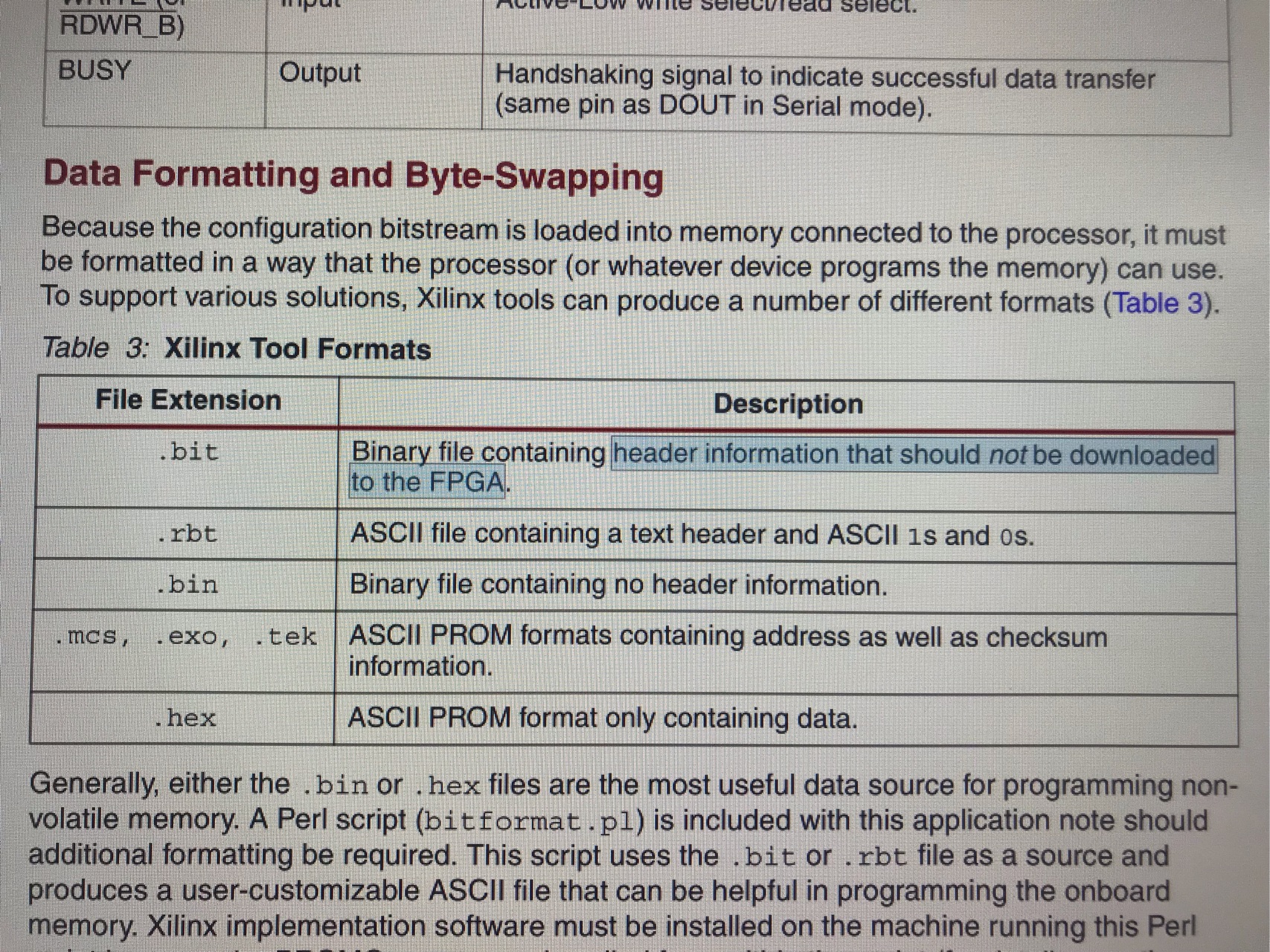

2.select map加載.bit檔案時，header information需要給到D0:D7上嗎（根據V4配置手冊應該會被忽視吧）？（V4配置手冊ug071中:在初始化完成后，打包處理器會忽視配置介面上出現的所有資料，直到同步字的到來；Xapp502檔案中提到.bit檔案中包含header information，該資訊不應該被下載到FPGA中）
3.select map如果可以加載.rbt檔案，那是不是還需要手動將.rbt檔案轉換成二進制檔案，并且剝除text header，保證最終下載到FPGA的是有用的二進制資料？
4.（題外話）不明白.mcs檔案如何從flash被加載到FPGA內部并執行的。由檔案可知，.mcs檔案是帶地址和校驗和的ASCII PROM formats檔案，那每次FPGA上電自啟，從flash中讀出的資料應該是ASCII檔案啊，難道FPGA會自己轉換成二進制檔案，并剝除地址資訊和校驗和資訊？
uj5u.com熱心網友回復：
還請各位知道的，不吝賜教～uj5u.com熱心網友回復：
第4條說的是：在一般情況下，FPGA都會外掛一個flash，存放.mcs檔案，每次上電FPGA會從中讀取uj5u.com熱心網友回復：
我用過selectmap加載binuj5u.com熱心網友回復：
對對，我看檔案中說要匯入正確的二進制序列，bin相對于bit就是少了一個頭資訊，剩下都是一致的。所以.bit和.bin應該都可以，但不知道別的能不能行（例如.rbt不能直接發送，需要先將ASCII轉換成二進制資料再發送？？不知道我猜的對不對）轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/61289.html
