1、aurora IPcore信號描述

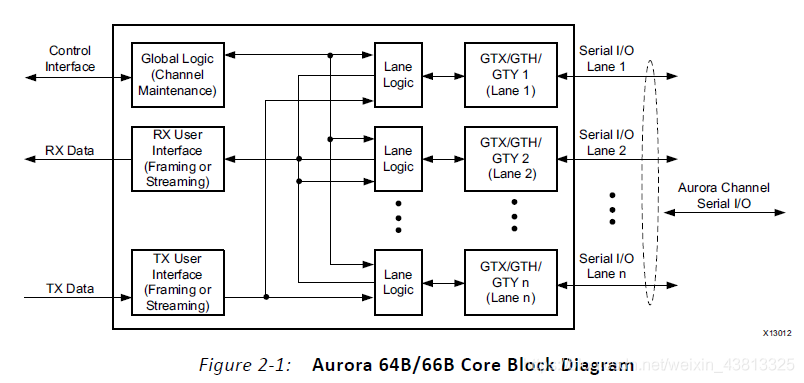

雙工AURORA 64B/66B core功能框圖如下，資料通過GTH lane進行資料收發，gth rx端接收到的資料通過RX DATA接出，需要發送的資料經過TX DATA送進IP core通過gth tx發出，用戶收發資料端提供FRAME和STREAM兩種資料介面，這里我們先使用stream資料流格式，因對外提供的資料介面比較簡單，

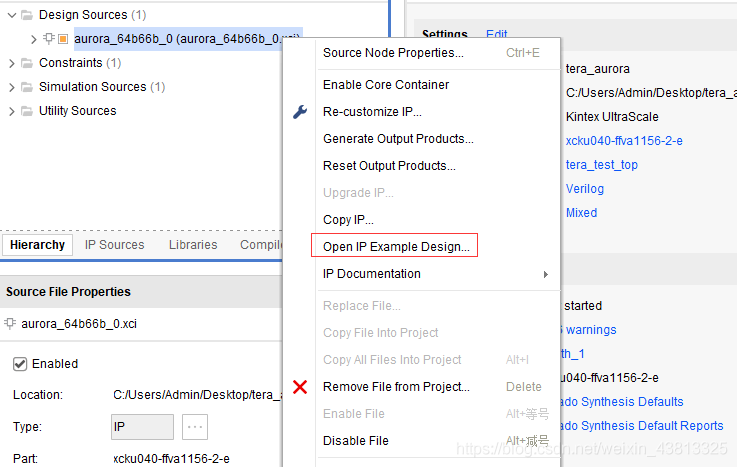

根據XILINX開發板KCU105使用aurora協議—上確定引腳位置和時鐘之后，定制aurora ip core，打開對應example design工程；

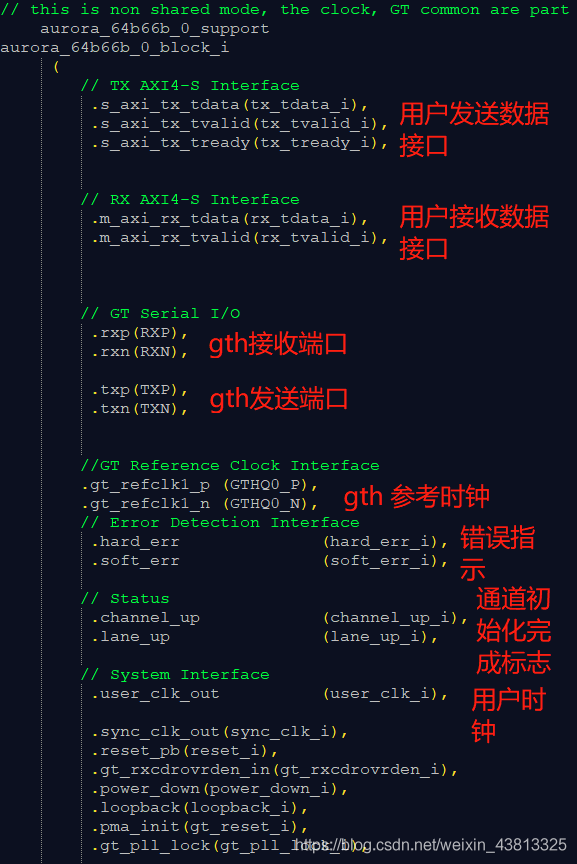

可以分析例化IP core信號如下：
2、aurora 仿真

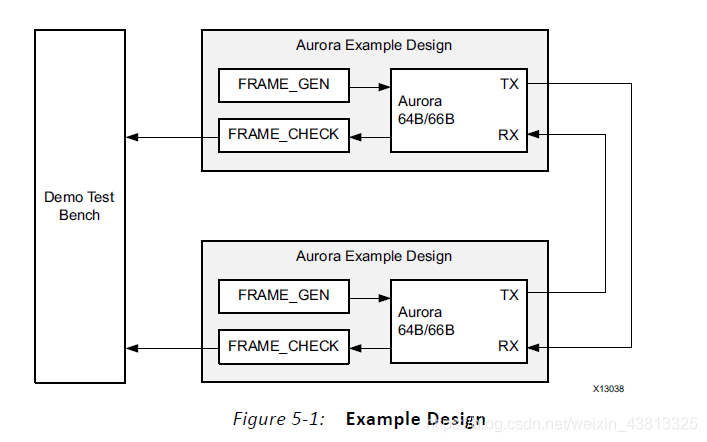

在example design中已經對aurora收發端進行仿真，可以看到官方testbench中呼叫了兩次aurora_64b66b_exdes，將兩個IP CORE對應gth tx rx端互連形成回環測驗，FRAME_GEN和FRAME_CHECK是隨機信號產生源和接收信號檢錯模塊，

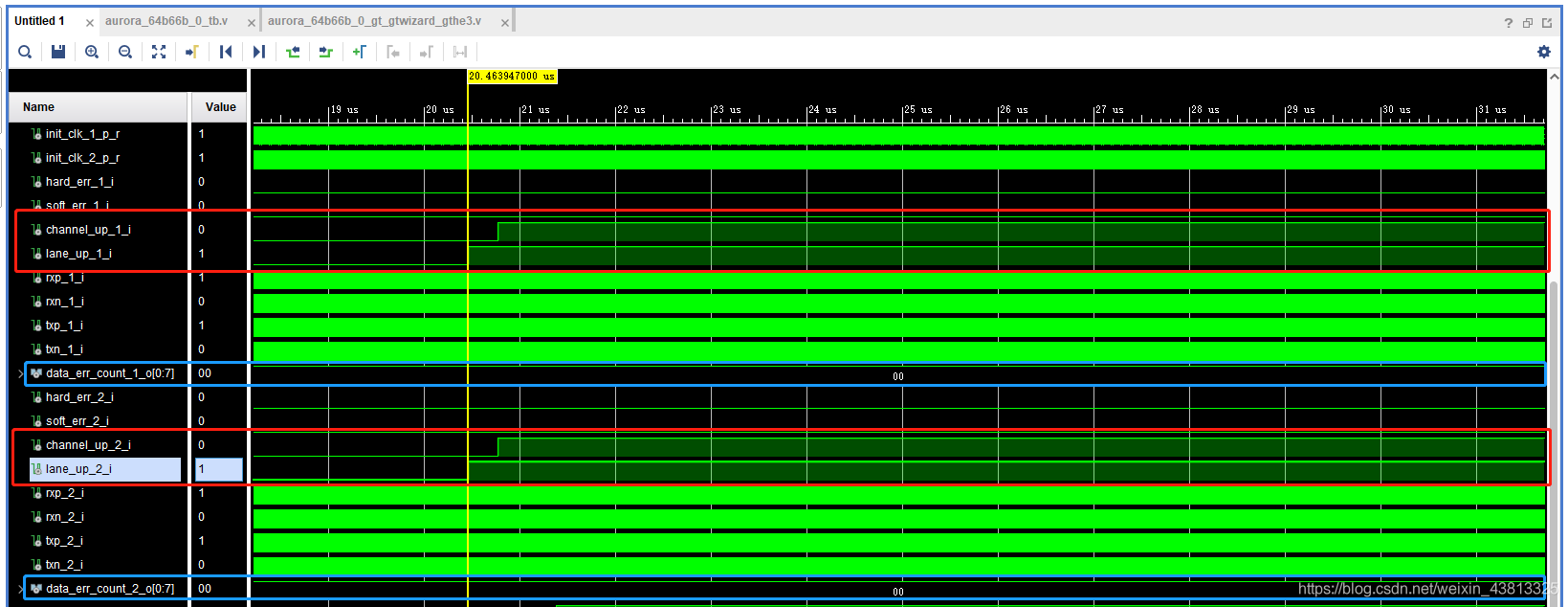

信號仿真波形如下所示：
單板單核自環測驗

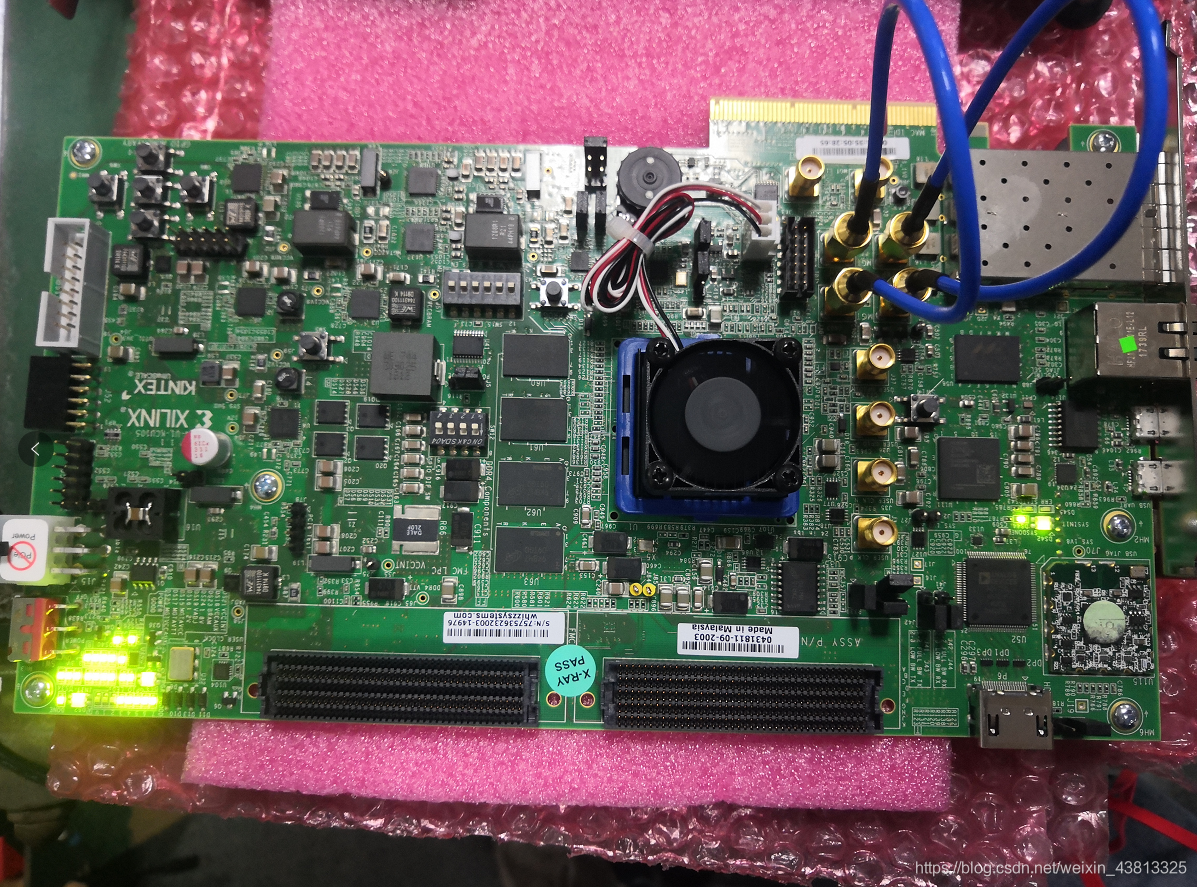

約束好時鐘和埠之后直接生成bit，在單板驗證中，因KCU105只提供了1 lane gth，并且通過SMA對外接出，因此只能通過單核自回環測驗，外部將TX_P/TX_N分別通過射頻線連接到RX_P/RX_N，如下所示：

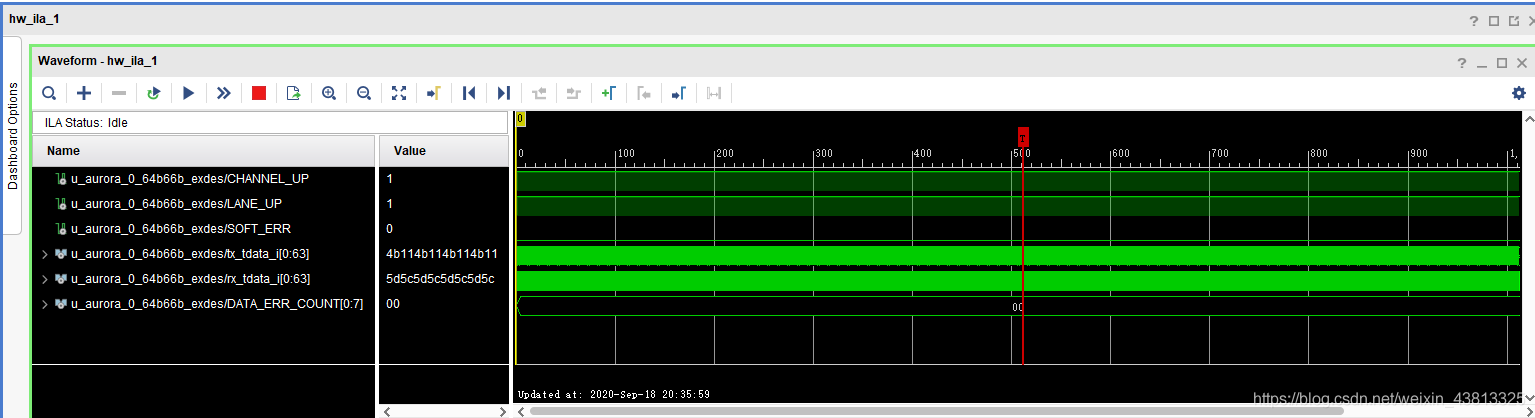

抓信號如圖所示，channel up和lane up拉高，資料無錯誤，
雙板雙工通信

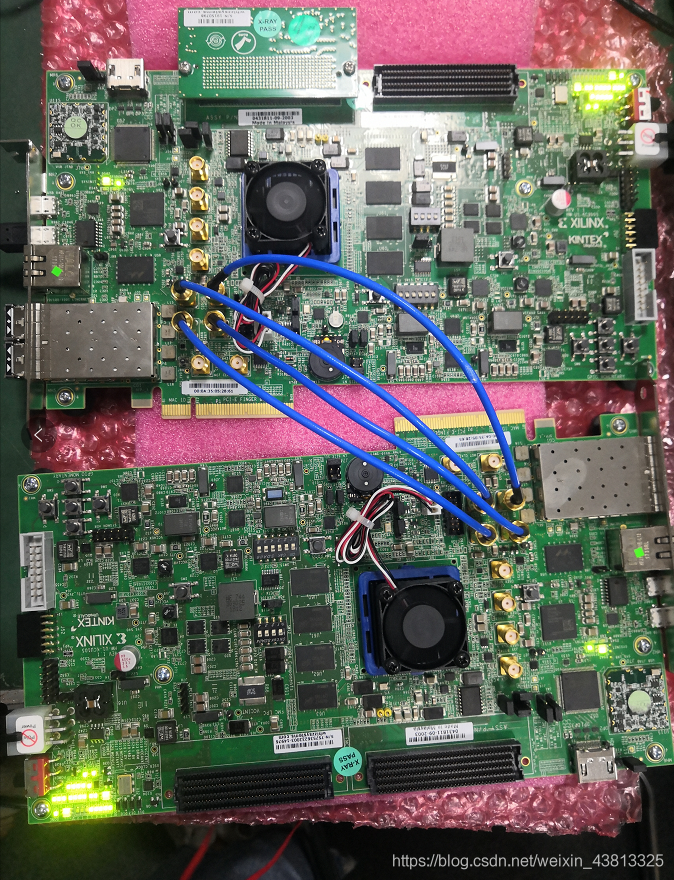

使用兩塊板卡做雙工通信，硬體連接如圖，抓資料如上圖所示，channel up和lane up拉高，資料無錯誤，
