看到ADI發布這個活動，還有各種大獎，有點手癢了。因為這個大賽的要求和我之前用過的凌特芯片有類似的指標，凌特被ADI收購后，有這個活動，正好可以拿來再練手！該方案為了能獲得高效率的作業方式，選用BUCK同步整流作業方式，實作DC12V輸入，DC2.5V輸出。由于要兼顧輸入低靜態作業電流特性，必須要選用低IQ的芯片，才能實作空載下BUCK轉換器的低電流消耗，滿足低功耗待機應用。報名的時候我選了LT8460和LT8650這2種芯片。后來由于國內LT8650缺貨，最終只收到LT8640S這一種型號的IC，所以特采用LT8640S芯片來實作高效率的同步整流轉換器來作為該方案的主要控制器芯片，該芯片內部已經集成必要的同步BUCK半橋MOSFET和各種邏輯控制單元，提供在高頻作業下的所有必要的支持，以此可以簡化降低外圍元件的復雜度。利用芯片的Silent Switcher 2 架構技術，實作在這種高頻開關操作下的低EMI的輻射量，并且可以用低成本2層PCB設計即可完成！
芯片選型已經定好，接下來就是要進入實質性的作業進度了，詳細看一遍LT8640S的規格書如下：
LT8640s.pdf (2.23 MB, 下載次數: 1)
先給自己定下一個小目標：
>>>歡迎給出更多剛好的建議可點擊互相交流
輸入電壓：DC12V
輸出電壓：DC2.5V
輸出電流：>2A
作業效率：>95%
靜態空載電流:<3uA
輸出紋波電壓：<10mV@ LOAD CURRENT=2A
瞬態特性：<100mV@ LOAD CURRENT 0.1A-1.5A 這個指標可能LT8460S能輕松勝任，比較帶S的LT8640是具有快速瞬態補償外部引腳的。

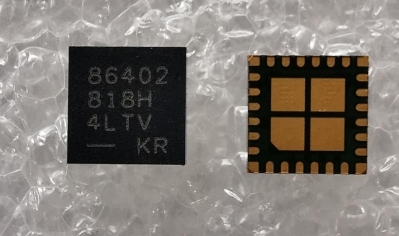

這幾天樣品已經收到了，先來個微距拍攝LT8640S的真容照！
