k8s(1.14.0)+etcd(3.3.10)+flanneld(0.10)

2020-09-21 07:44:37 其他

K8s(1.14)

幾張比較不錯的圖

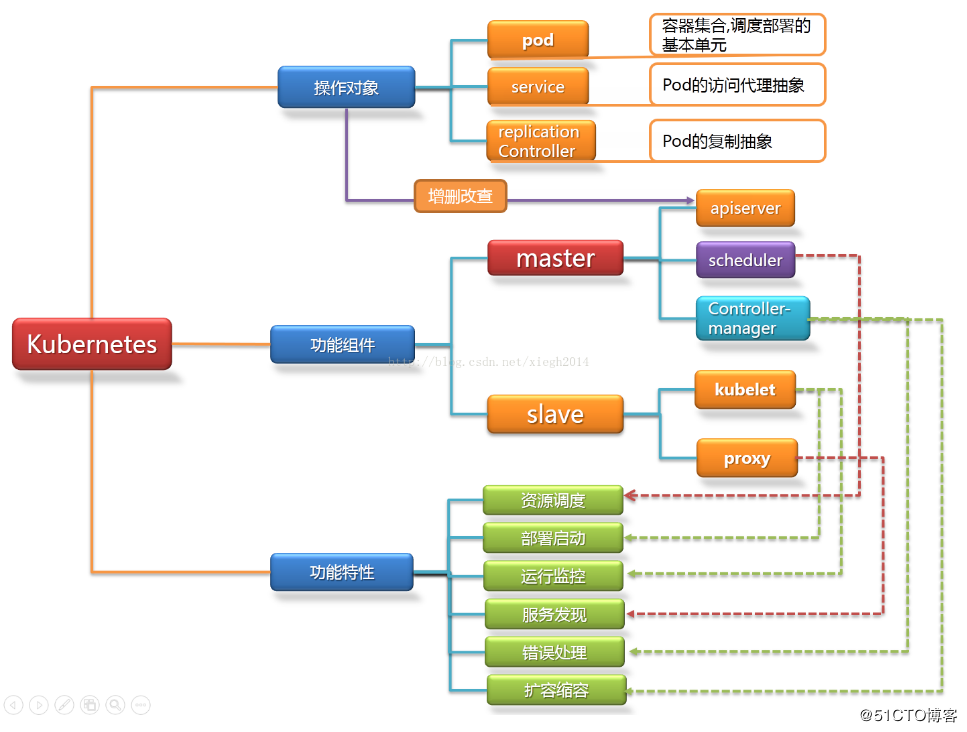

1.kubernetes 組件圖

k8s組件圖

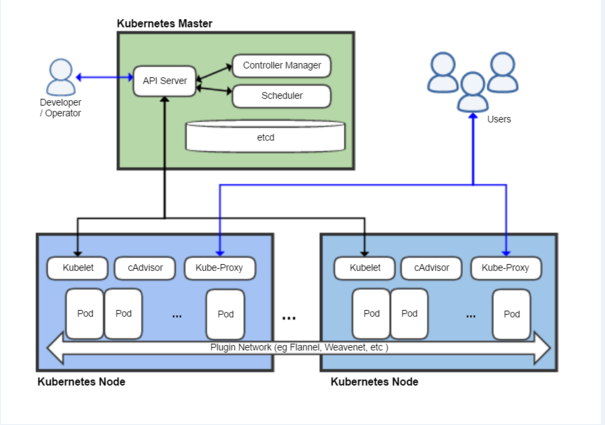

kubernetes 架構圖

2.kubernetes 網路架構圖

k8s網路架構圖

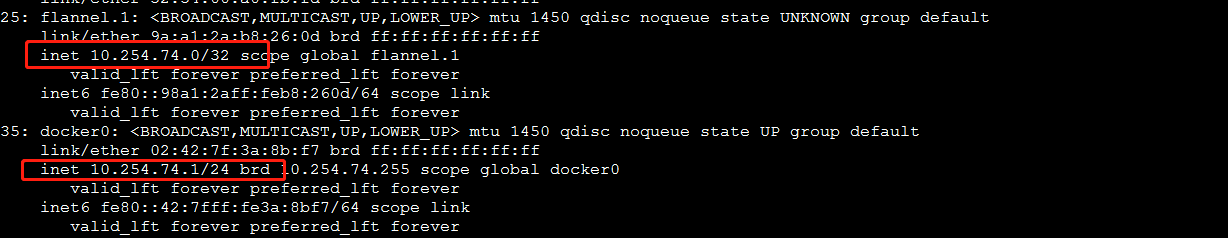

  • 資料從源容器中發出后，經由所在主機的docker0虛擬網卡轉發到flannel0虛擬網卡，這是個P2P的虛擬網卡，flanneld服務監聽在網卡的另外一端，
  • Flannel通過Etcd服務維護了一張節點間的路由表，在稍后的配置部分我們會介紹其中的內容，
  • 源主機的flanneld服務將原本的資料內容UDP封裝后根據自己的路由表投遞給目的節點的flanneld服務，資料到達以后被解包，然后直接進入目的節點的flannel0虛擬網卡，
    然后被轉發到目的主機的docker0虛擬網卡，最后就像本機容器通信一下的有docker0路由到達目標容器，

3.Kubernetes作業流程

K8s作業流程

集群功能各模塊功能描述：

Master節點：
Master節點上面主要由四個模塊組成，APIServer，schedule,controller-manager,etcd

  • APIServer: APIServer負責對外提供RESTful的kubernetes API的服務，它是系統管理指令的統一介面，任何對資源的增刪該查都要交給APIServer處理后再交給etcd，如圖，kubectl(kubernetes提供的客戶端工具，該工具內部是對kubernetes API的呼叫）是直接和APIServer互動的，

  • schedule: schedule負責調度Pod到合適的Node上，如果把scheduler看成一個黑匣子，那么它的輸入是pod和由多個Node組成的串列，輸出是Pod和一個Node的系結， kubernetes目前提供了調度演算法，同樣也保留了介面，用戶根據自己的需求定義自己的調度演算法，

  • controller manager: 如果APIServer做的是前臺的作業的話，那么controller manager就是負責后臺的，每一個資源都對應一個控制器，而control manager就是負責管理這些控制器的，比如我們通過APIServer創建了一個Pod，當這個Pod創建成功后，APIServer的任務就算完成了，

  • etcd：etcd是一個高可用的鍵值存盤系統，kubernetes使用它來存盤各個資源的狀態，從而實作了Restful的API，

Node節點：
每個Node節點主要由三個模板組成：kublet, kube-proxy

  • kube-proxy: 該模塊實作了kubernetes中的服務發現和反向代理功能，kube-proxy支持TCP和UDP連接轉發，默認基Round Robin演算法將客戶端流量轉發到與service對應的一組后端pod，服務發現方面，kube-proxy使用etcd的watch機制監控集群中service和endpoint物件資料的動態變化，并且維護一個service到endpoint的映射關系，從而保證了后端pod的IP變化不會對訪問者造成影響，另外，kube-proxy還支持session affinity，

  • kublet：kublet是Master在每個Node節點上面的agent，是Node節點上面最重要的模塊，它負責維護和管理該Node上的所有容器，但是如果容器不是通過kubernetes創建的，它并不會管理，本質上，它負責使Pod的運行狀態與期望的狀態一致，

安裝和配置

前提

os：centos 7.5.1804

IP hostname 服務
4.71 master kube-apiservice,kube-scheduler,kube-controller-manager,etcd
4.72 node1 kubelet,kube-proxy,flanneld,docker
4.76 node2 kubelet,kube-proxy,flanneld,docker

1.初始化環境

1.1 關閉防火墻和SeLinux
systemctl stop firewalld
setenforce 0 (臨時關閉)
vi /etc/selinux/config
SELINUX=disabled
1.2 下載鏈接
Client Binaries
https://dl.k8s.io/v1.14.0/kubernetes-client-linux-amd64.tar.gz
Server Binaries
https://dl.k8s.io/v1.14.0/kubernetes-server-linux-amd64.tar.gz
Node Binaries
https://dl.k8s.io/v1.14.0/kubernetes-node-linux-amd64.tar.gz
etcd
https://github.com/etcd-io/etcd/releases/download/v3.3.10/etcd-v3.3.10-linux-amd64.tar.gz
flannel
https://github.com/coreos/flannel/releases/download/v0.10.0/flannel-v0.10.0-linux-amd64.tar.gz

2.Master部署

2.1 下載資源(wget不到的話，可以用kexue上網的機器直接download)
wget https://dl.k8s.io/v1.14.0/kubernetes-server-linux-amd64.tar.gz
wget https://dl.k8s.io/v1.14.0/kubernetes-client-linux-amd64.tar.gz
wget https://github.com/etcd-io/etcd/releases/download/v3.3.10/etcd-v3.3.10-linux-amd64.tar.gz
wget https://github.com/coreos/flannel/releases/download/v0.10.0/flannel-v0.10.0-linux-amd64.tar.gz
2.2 cfssl安裝(wget不到的話，可以用kexue上網的機器直接download)
wget https://pkg.cfssl.org/R1.2/cfssl_linux-amd64
wget https://pkg.cfssl.org/R1.2/cfssljson_linux-amd64
wget https://pkg.cfssl.org/R1.2/cfssl-certinfo_linux-amd64
chmod +x cfssl_linux-amd64 cfssljson_linux-amd64 cfssl-certinfo_linux-amd64
mv cfssl_linux-amd64 /usr/local/bin/cfssl
mv cfssljson_linux-amd64 /usr/local/bin/cfssljson
mv cfssl-certinfo_linux-amd64 /usr/bin/cfssl-certinfo
2.3 創建etcd證書
mkdir /k8s/etcd/{bin,cfg,ssl} -p
mkdir /k8s/kubernetes/{bin,cfg,ssl} -p
cd /k8s/etcd/ssl/
  • 2.3.1 etcd ca配置
cat << EOF | tee ca-config.json
{
  "signing": {
    "default": {
      "expiry": "87600h"
    },
    "profiles": {
      "etcd": {
         "expiry": "87600h",
         "usages": [
            "signing",
            "key encipherment",
            "server auth",
            "client auth"
        ]
      }
    }
  }
}
EOF
  • 2.3.2 etcd ca證書
cat << EOF | tee ca-csr.json
{
    "CN": "etcd CA",
    "key": {
        "algo": "rsa",
        "size": 2048
    },
    "names": [
        {
            "C": "CN",
            "L": "Beijing",
            "ST": "Beijing"
        }
    ]
}
EOF
  • 2.3.3 etcd server證書
cat << EOF | tee server-csr.json
{
    "CN": "etcd",
    "hosts": [
    "192.168.4.71",
    "192.168.4.72",
    "192.168.4.76"
    ],
    "key": {
        "algo": "rsa",
        "size": 2048
    },
    "names": [
        {
            "C": "CN",
            "L": "Beijing",
            "ST": "Beijing"
        }
    ]
}
EOF
  • 2.3.4 生成etcd ca證書和私鑰 初始化ca
cfssl gencert -initca ca-csr.json | cfssljson -bare ca

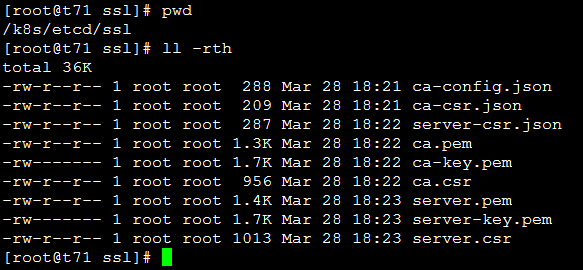

  • 2.3.5 生成server證書
cfssl gencert -ca=ca.pem -ca-key=ca-key.pem -config=ca-config.json -profile=etcd server-csr.json | cfssljson -bare server

2.4 etcd安裝
  • 2.4.1 解壓
tar -xvf etcd-v3.3.10-linux-amd64.tar.gz
cd etcd-v3.3.10-linux-amd64/
cp etcd etcdctl /k8s/etcd/bin/
  • 2.4.2 配置etcd的組態檔
[root@t71 cfg]# vim /k8s/etcd/cfg/etcd.conf

#[Member]
ETCD_NAME="etcd01"
ETCD_DATA_DIR="/data1/etcd"
ETCD_LISTEN_PEER_URLS="https://192.168.4.71:2380"
ETCD_LISTEN_CLIENT_URLS="https://192.168.4.71:2379"

#[Clustering]
ETCD_INITIAL_ADVERTISE_PEER_URLS="https://192.168.4.71:2380"
ETCD_ADVERTISE_CLIENT_URLS="https://192.168.4.71:2379"
ETCD_INITIAL_CLUSTER="etcd01=https://192.168.4.71:2380"
ETCD_INITIAL_CLUSTER_TOKEN="etcd-cluster"
ETCD_INITIAL_CLUSTER_STATE="new"

#[Security]
ETCD_CERT_FILE="/k8s/etcd/ssl/server.pem"
ETCD_KEY_FILE="/k8s/etcd/ssl/server-key.pem"
ETCD_TRUSTED_CA_FILE="/k8s/etcd/ssl/ca.pem"
ETCD_CLIENT_CERT_AUTH="true"
ETCD_PEER_CERT_FILE="/k8s/etcd/ssl/server.pem"
ETCD_PEER_KEY_FILE="/k8s/etcd/ssl/server-key.pem"
ETCD_PEER_TRUSTED_CA_FILE="/k8s/etcd/ssl/ca.pem"
ETCD_PEER_CLIENT_CERT_AUTH="true"
  • 2.4.3 配置etcd的啟動檔案
mkdir /data1/etcd
[root@t71 cfg]# vim /usr/lib/systemd/system/etcd.service

[Unit]
Description=Etcd Server
After=network.target
After=network-online.target
Wants=network-online.target

[Service]
Type=notify
WorkingDirectory=/data1/etcd/
EnvironmentFile=-/k8s/etcd/cfg/etcd.conf
# set GOMAXPROCS to number of processors
ExecStart=/bin/bash -c "GOMAXPROCS=$(nproc) /k8s/etcd/bin/etcd --name=\"${ETCD_NAME}\" --data-dir=\"${ETCD_DATA_DIR}\" --listen-client-urls=\"${ETCD_LISTEN_CLIENT_URLS}\" --listen-peer-urls=\"${ETCD_LISTEN_PEER_URLS}\" --advertise-client-urls=\"${ETCD_ADVERTISE_CLIENT_URLS}\" --initial-cluster-token=\"${ETCD_INITIAL_CLUSTER_TOKEN}\" --initial-cluster=\"${ETCD_INITIAL_CLUSTER}\" --initial-cluster-state=\"${ETCD_INITIAL_CLUSTER_STATE}\" --cert-file=\"${ETCD_CERT_FILE}\" --key-file=\"${ETCD_KEY_FILE}\" --trusted-ca-file=\"${ETCD_TRUSTED_CA_FILE}\" --client-cert-auth=\"${ETCD_CLIENT_CERT_AUTH}\" --peer-cert-file=\"${ETCD_PEER_CERT_FILE}\" --peer-key-file=\"${ETCD_PEER_KEY_FILE}\" --peer-trusted-ca-file=\"${ETCD_PEER_TRUSTED_CA_FILE}\" --peer-client-cert-auth=\"${ETCD_PEER_CLIENT_CERT_AUTH}\""
Restart=on-failure
LimitNOFILE=65536

[Install]
WantedBy=multi-user.targe
  • 2.4.4 啟動
systemctl daemon-reload
systemctl enabel etcd
systemctl start etcd
  • 2.4.5 檢查服務
[root@t71 bin]# etcdctl --ca-file=/k8s/etcd/ssl/ca.pem --cert-file=/k8s/etcd/ssl/server.pem --key-file=/k8s/etcd/ssl/server-key.pem --endpoints="https://192.168.4.71:2379" cluster-health
member ac829673d2b22824 is healthy: got healthy result from https://192.168.4.71:2379
cluster is healthy
[root@t71 bin]#
2.5 生成kubernets證書與私鑰
  • 2.5.1 制作kubernetes ca證書
cd /k8s/kubernetes/ssl
cat << EOF | tee ca-config.json
{
  "signing": {
    "default": {
      "expiry": "87600h"
    },
    "profiles": {
      "kubernetes": {
         "expiry": "87600h",
         "usages": [
            "signing",
            "key encipherment",
            "server auth",
            "client auth"
        ]
      }
    }
  }
}
EOF

cat << EOF | tee ca-csr.json
{
    "CN": "kubernetes",
    "key": {
        "algo": "rsa",
        "size": 2048
    },
    "names": [
        {
            "C": "CN",
            "L": "Beijing",
            "ST": "Beijing",
            "O": "k8s",
            "OU": "System"
        }
    ]
}
EOF

cfssl gencert -initca ca-csr.json | cfssljson -bare ca -
  • 2.5.2 制作apiserver證書
cat << EOF | tee server-csr.json
{
    "CN": "kubernetes",
    "hosts": [
      "10.254.0.1",
      "127.0.0.1",
      "192.168.4.71",
	  "192.168.4.72",
	  "192.168.4.76",
      "kubernetes",
      "kubernetes.default",
      "kubernetes.default.svc",
      "kubernetes.default.svc.cluster",
      "kubernetes.default.svc.cluster.local"
    ],
    "key": {
        "algo": "rsa",
        "size": 2048
    },
    "names": [
        {
            "C": "CN",
            "L": "Beijing",
            "ST": "Beijing",
            "O": "k8s",
            "OU": "System"
        }
    ]
}
EOF

cfssl gencert -ca=ca.pem -ca-key=ca-key.pem -config=ca-config.json -profile=kubernetes server-csr.json | cfssljson -bare server

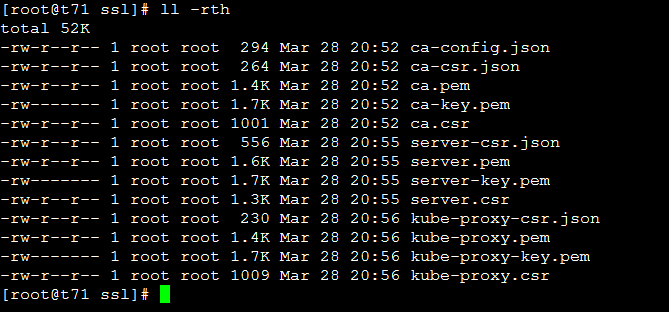

  • 2.5.3 制作kube-proxy證書
cat << EOF | tee kube-proxy-csr.json
{
  "CN": "system:kube-proxy",
  "hosts": [],
  "key": {
    "algo": "rsa",
    "size": 2048
  },
  "names": [
    {
      "C": "CN",
      "L": "Beijing",
      "ST": "Beijing",
      "O": "k8s",
      "OU": "System"
    }
  ]
}
EOF

 cfssl gencert -ca=ca.pem -ca-key=ca-key.pem -config=ca-config.json -profile=kubernetes kube-proxy-csr.json | cfssljson -bare kube-proxy

2.6 安裝k8s服務
2.6.1 解壓縮檔案
tar -zxvf kubernetes-server-linux-amd64.tar.gz
cd kubernetes/server/bin/
cp kube-scheduler kube-apiserver kube-controller-manager kubectl /k8s/kubernetes/bin/
2.6.2 安裝kube-apiserver
  • 2.6.2.1 部署kube-apiserver組件 創建TLS Bootstrapping Token
[root@elasticsearch01 bin]# head -c 16 /dev/urandom | od -An -t x | tr -d ' '
663eb46fb81c4cf2a9bedb84bea03582

vim /k8s/kubernetes/cfg/token.csv
663eb46fb81c4cf2a9bedb84bea03582,kubelet-bootstrap,10001,"system:kubelet-bootstrap"
  • 2.6.2.2 創建Apiserver組態檔
[root@t71 cfg]# vim /k8s/kubernetes/cfg/kube-apiserver

KUBE_APISERVER_OPTS="--logtostderr=true \
--v=4 \
--etcd-servers=https://192.168.4.71:2379 \
--bind-address=192.168.4.71 \
--secure-port=6443 \
--advertise-address=192.168.4.71 \
--allow-privileged=true \
--service-cluster-ip-range=10.254.0.0/16 \
--enable-admission-plugins=NamespaceLifecycle,LimitRanger,ServiceAccount,ResourceQuota,NodeRestriction \
--authorization-mode=RBAC,Node \
--enable-bootstrap-token-auth \
--token-auth-file=/k8s/kubernetes/cfg/token.csv \
--service-node-port-range=30000-50000 \
--tls-cert-file=/k8s/kubernetes/ssl/server.pem  \
--tls-private-key-file=/k8s/kubernetes/ssl/server-key.pem \
--client-ca-file=/k8s/kubernetes/ssl/ca.pem \
--service-account-key-file=/k8s/kubernetes/ssl/ca-key.pem \
--etcd-cafile=/k8s/etcd/ssl/ca.pem \
--etcd-certfile=/k8s/etcd/ssl/server.pem \
--etcd-keyfile=/k8s/etcd/ssl/server-key.pem"
  • 2.6.2.3 創建apiserver systemd檔案
[root@t71 cfg]# vim /usr/lib/systemd/system/kube-apiserver.service

[Unit]
Description=Kubernetes API Server
Documentation=https://github.com/kubernetes/kubernetes

[Service]
EnvironmentFile=-/k8s/kubernetes/cfg/kube-apiserver
ExecStart=/k8s/kubernetes/bin/kube-apiserver $KUBE_APISERVER_OPTS
Restart=on-failure

[Install]
WantedBy=multi-user.target
  • 2.6.2.4 啟動服務
systemctl daemon-reload
systemctl enable kube-apiserver
systemctl start kube-apiserver
2.6.3 安裝kube-scheduler
  • 2.6.3.1 創建kube-scheduler組態檔
[root@t71 cfg]# vim /k8s/kubernetes/cfg/kube-scheduler
KUBE_SCHEDULER_OPTS="--logtostderr=true --v=4 --master=127.0.0.1:8080
  • 2.6.3.2 創建kube-scheduler systemd檔案
[root@t71 cfg]# vim /usr/lib/systemd/system/kube-scheduler.service

[Unit]
Description=Kubernetes Scheduler
Documentation=https://github.com/kubernetes/kubernetes

[Service]
EnvironmentFile=-/k8s/kubernetes/cfg/kube-scheduler
ExecStart=/k8s/kubernetes/bin/kube-scheduler $KUBE_SCHEDULER_OPTS
Restart=on-failure

[Install]
WantedBy=multi-user.target
  • 2.6.3.3 啟動服務
systemctl daemon-reload
systemctl start kube-scheduler
systemctl enable kube-scheduler
2.6.4 安裝kube-controller-manager
  • 2.6.3.1 創建kube-controller-managerr組態檔
[root@t71 cfg]# vim /k8s/kubernetes/cfg/kube-controller-manager

KUBE_CONTROLLER_MANAGER_OPTS="--logtostderr=true \
--v=4 \
--master=127.0.0.1:8080 \
--leader-elect=true \
--address=127.0.0.1 \
--service-cluster-ip-range=10.254.0.0/16 \
--cluster-name=kubernetes \
--cluster-signing-cert-file=/k8s/kubernetes/ssl/ca.pem \
--cluster-signing-key-file=/k8s/kubernetes/ssl/ca-key.pem  \
--root-ca-file=/k8s/kubernetes/ssl/ca.pem \
--service-account-private-key-file=/k8s/kubernetes/ssl/ca-key.pem"
  • 2.6.3.2 創建kube-controller-manager systemd檔案
[root@t71 cfg]# vim /usr/lib/systemd/system/kube-controller-manager.service

[Unit]
Description=Kubernetes Controller Manager
Documentation=https://github.com/kubernetes/kubernetes

[Service]
EnvironmentFile=-/k8s/kubernetes/cfg/kube-controller-manager
ExecStart=/k8s/kubernetes/bin/kube-controller-manager $KUBE_CONTROLLER_MANAGER_OPTS
Restart=on-failure

[Install]
WantedBy=multi-user.target
  • 2.6.3.3 啟動服務
systemctl daemon-reload
systemctl start kube-controller-manager
systemctl enable kube-controller-manager
2.7 驗證kube server
  • 2.7.1 添加環境變數
vim /etc/profile
export PATH=/k8s/kubernetes/bin:$PATH
source /etc/profile
  • 2.7.2 get

3.Node部署

3.1 docker 環境安裝
yum-config-manager --add-repo https://download.docker.com/linux/centos/docker-ce.repo
yum list docker-ce --showduplicates | sort -r
yum install docker-ce -y
systemctl start docker && systemctl enable docker

3.2 部署kubelet插件

kublet 運行在每個 worker 節點上，接收 kube-apiserver 發送的請求，管理 Pod 容器，執行互動式命令，如exec、run、logs 等; kublet 啟動時自動向 kube-apiserver 注冊節點資訊，內置的 cadvisor 統計和監控節點的資源使用情況; 為確保安全，只開啟接收 https 請求的安全埠，對請求進行認證和授權，拒絕未授權的訪問(如apiserver、heapster)

  • 3.2.1 安裝二進制檔案
wget https://dl.k8s.io/v1.13.1/kubernetes-node-linux-amd64.tar.gz
tar zxvf kubernetes-node-linux-amd64.tar.gz
cd kubernetes/node/bin/
cp kube-proxy kubelet kubectl /k8s/kubernetes/bin/
  • 3.2.2 復制相關證書到node節點
scp *.pem 10.2.8.65:$PWD
  • 3.2.3 創建kubelet bootstrap kubeconfig檔案 通過腳本實作
[root@t72 cfg]# vim environment.sh

#!/bin/bash
#創建kubelet bootstrapping kubeconfig
BOOTSTRAP_TOKEN=663eb46fb81c4cf2a9bedb84bea03582
KUBE_APISERVER="https://192.168.4.71:6443"
#設定集群引數
kubectl config set-cluster kubernetes \
  --certificate-authority=/k8s/kubernetes/ssl/ca.pem \
  --embed-certs=true \
  --server=${KUBE_APISERVER} \
  --kubeconfig=bootstrap.kubeconfig

#設定客戶端認證引數
kubectl config set-credentials kubelet-bootstrap \
  --token=${BOOTSTRAP_TOKEN} \
  --kubeconfig=bootstrap.kubeconfig

# 設定背景關系引數
kubectl config set-context default \
  --cluster=kubernetes \
  --user=kubelet-bootstrap \
  --kubeconfig=bootstrap.kubeconfig

# 設定默認背景關系
kubectl config use-context default --kubeconfig=bootstrap.kubeconfig

#----------------------

# 創建kube-proxy kubeconfig檔案

kubectl config set-cluster kubernetes \
  --certificate-authority=/k8s/kubernetes/ssl/ca.pem \
  --embed-certs=true \
  --server=${KUBE_APISERVER} \
  --kubeconfig=kube-proxy.kubeconfig

kubectl config set-credentials kube-proxy \
  --client-certificate=/k8s/kubernetes/ssl/kube-proxy.pem \
  --client-key=/k8s/kubernetes/ssl/kube-proxy-key.pem \
  --embed-certs=true \
  --kubeconfig=kube-proxy.kubeconfig

kubectl config set-context default \
  --cluster=kubernetes \
  --user=kube-proxy \
  --kubeconfig=kube-proxy.kubeconfig

kubectl config use-context default --kubeconfig=kube-proxy.kubeconfig
  • 3.2.4 執行腳本
sh environment.sh
  • 3.2.5 創建kubelet引數配置模板檔案
[root@t72 cfg]# vim kubelet.config

kind: KubeletConfiguration
apiVersion: kubelet.config.k8s.io/v1beta1
address: 192.168.4.72
port: 10250
readOnlyPort: 10255
cgroupDriver: cgroupfs
clusterDNS: ["10.254.0.10"]
clusterDomain: cluster.local.
failSwapOn: false
#authentication:
#  anonymous:
#    enabled: true
authentication:
  anonymous:
    enabled: true # Defaults to false as of 1.10
  webhook:
    enabled: false # Deafults to true as of 1.10
authorization:
  mode: AlwaysAllow
  • 3.2.6 創建kubelet組態檔
[root@t72 cfg]# vim kubelet

KUBELET_OPTS="--logtostderr=true \
--v=4 \
--hostname-override=192.168.4.72 \
--kubeconfig=/k8s/kubernetes/cfg/kubelet.kubeconfig \
--bootstrap-kubeconfig=/k8s/kubernetes/cfg/bootstrap.kubeconfig \
--config=/k8s/kubernetes/cfg/kubelet.config \
--cert-dir=/k8s/kubernetes/ssl \
--pod-infra-container-image=registry.cn-hangzhou.aliyuncs.com/google-containers/pause-amd64:3.0"
  • 3.2.7 創建kubelet systemd檔案
[root@t72 cfg]# vim /usr/lib/systemd/system/kubelet.service

[Unit]
Description=Kubernetes Kubelet
After=docker.service
Requires=docker.service

[Service]
EnvironmentFile=-/k8s/kubernetes/cfg/kubelet
ExecStart=/k8s/kubernetes/bin/kubelet $KUBELET_OPTS
Restart=on-failure
KillMode=process

[Install]
WantedBy=multi-user.target
  • 3.2.8 在master節點上面操作，將kubelet-bootstrap用戶系結到系統集群角色
kubectl create clusterrolebinding kubelet-bootstrap \
  --clusterrole=system:node-bootstrapper \
  --user=kubelet-bootstrap
  • 3.2.9 啟動kubelet服務
systemctl daemon-reload
systemctl start kubelet
systemctl enable kubelet
  • 3.2.10 Master接受kubelet CSR請求 可以手動或自動 approve CSR 請求，推薦使用自動的方式，因為從 v1.8 版本開始，可以自動輪轉approve csr 后生成的證書，如下是手動 approve CSR請求操作方法 查看CSR串列
# kubectl get csr
NAME                                                   AGE    REQUESTOR           CONDITION
node-csr-ij3py9j-yi-eoa8sOHMDs7VeTQtMv0N3Efj3ByZLMdc   102s   kubelet-bootstrap   Pending

接受node

# kubectl certificate approve node-csr-ij3py9j-yi-eoa8sOHMDs7VeTQtMv0N3Efj3ByZLMdc
certificatesigningrequest.certificates.k8s.io/node-csr-ij3py9j-yi-eoa8sOHMDs7VeTQtMv0N3Efj3ByZLMdc approved

再看CRS

kubectl get csr
NAME                                                   AGE     REQUESTOR           CONDITION
node-csr-ij3py9j-yi-eoa8sOHMDs7VeTQtMv0N3Efj3ByZLMdc   5m13s   kubelet-bootstrap   Approved,Issued

3.3 安裝kube-proxy

  • 3.3.1 kube-proxy的組態檔
[root@t72 cfg]# vim kube-proxy

KUBE_PROXY_OPTS="--logtostderr=true \
--v=4 \
--hostname-override=192.168.4.72 \
--cluster-cidr=10.254.0.0/16 \
--kubeconfig=/k8s/kubernetes/cfg/kube-proxy.kubeconfig"
  • 3.3.2 kube-proxy的systemd 檔案
[root@t72 cfg]# vim /usr/lib/systemd/system/kube-proxy.service

[Unit]
Description=Kubernetes Proxy
After=network.target

[Service]
EnvironmentFile=-/k8s/kubernetes/cfg/kube-proxy
ExecStart=/k8s/kubernetes/bin/kube-proxy $KUBE_PROXY_OPTS
Restart=on-failure

[Install]
WantedBy=multi-user.target
  • 3.3.3 啟動
systemctl daemon-reload
systemctl start kube-proxy
systemctl enable kube-proxy

3.4 部署另外一個node和認證csr

注意期間要是kubelet，kube-proxy配置錯誤，比如監聽IP或者hostname錯誤導致node not found，需要洗掉kubelet-client證書，重啟kubelet服務，重啟認證csr即可

4. 網路部署

4.1 etcd注冊網段（master節點，因為只有master安裝了etcd）

/k8s/etcd/bin/etcdctl --ca-file=/k8s/etcd/ssl/ca.pem --cert-file=/k8s/etcd/ssl/server.pem --key-file=/k8s/etcd/ssl/server-key.pem --endpoints="https://192.168.4.71:2379"  set /k8s/network/config  '{ "Network": "10.254.0.0/16", "Backend": {"Type": "vxlan"}}'

注：寫入的 Pod 網段 ${CLUSTER_CIDR} 必須是 /16 段地址，必須與 kube-controller-manager 的 –cluster-cidr 引數值一致

4.2 Flanneld部署

  • 4.2.1 解壓
tar -xvf flannel-v0.10.0-linux-amd64.tar.gz
mv flanneld mk-docker-opts.sh /k8s/kubernetes/bin/
  • 4.2.2 配置flanneld
[root@t72 cfg]# vim flanneld

FLANNEL_OPTIONS="--etcd-endpoints=https://192.168.4.71:2379, -etcd-cafile=/k8s/etcd/ssl/ca.pem -etcd-certfile=/k8s/etcd/ssl/server.pem -etcd-keyfile=/k8s/etcd/ssl/server-key.pem -etcd-prefix=/k8s/network"
  • 4.2.3 創建flanneld systemd檔案
[root@t72 cfg]# vim /usr/lib/systemd/system/flanneld.service

[Unit]
Description=Flanneld overlay address etcd agent
After=network-online.target network.target
Before=docker.service

[Service]
Type=notify
EnvironmentFile=/k8s/kubernetes/cfg/flanneld
ExecStart=/k8s/kubernetes/bin/flanneld --ip-masq $FLANNEL_OPTIONS
#ExecStart=/k8s/kubernetes/bin/flanneld $FLANNEL_OPTIONS
ExecStartPost=/k8s/kubernetes/bin/mk-docker-opts.sh -k DOCKER_NETWORK_OPTIONS -d /run/flannel/subnet.env
Restart=on-failure

[Install]
WantedBy=multi-user.target

注：mk-docker-opts.sh 腳本將分配給 flanneld 的 Pod 子網網段資訊寫入 /run/flannel/docker 檔案，后續 docker 啟動時 使用這個檔案中的環境變數配置 docker0 網橋； flanneld 使用系統預設路由所在的介面與其它節點通信，對于有多個網路介面（如內網和公網）的節點，可以用 -iface 引數指定通信介面; flanneld 運行時需要 root 權限；

  • 4.2.4 配置Docker啟動指定子網 修改EnvironmentFile=/run/flannel/subnet.env，ExecStart=/usr/bin/dockerd $DOCKER_NETWORK_OPTIONS即可
[root@t72 cfg]# cat /usr/lib/systemd/system/docker.service | grep -v "#"
[Unit]
Description=Docker Application Container Engine
Documentation=https://docs.docker.com
BindsTo=containerd.service
After=network-online.target firewalld.service containerd.service
Wants=network-online.target
Requires=docker.socket

[Service]
Type=notify
EnvironmentFile=/run/flannel/subnet.env
ExecStart=/usr/bin/dockerd $DOCKER_NETWORK_OPTIONS
ExecReload=/bin/kill -s HUP $MAINPID
TimeoutSec=0
RestartSec=2
Restart=always

StartLimitBurst=3

StartLimitInterval=60s

LimitNOFILE=infinity
LimitNPROC=infinity
LimitCORE=infinity

TasksMax=infinity

Delegate=yes

KillMode=process

[Install]
WantedBy=multi-user.target
  • 4.2.5 啟動服務 注意啟動flannel前要關閉docker及相關的kubelet這樣flannel才會覆寫docker0網橋(如果已經存在docker0，則先洗掉docker0 ip link delete docker0)
systemctl daemon-reload
systemctl stop docker
systemctl start flanneld
systemctl enable flanneld
systemctl start docker
systemctl restart kubelet
systemctl restart kube-proxy
  • 4.2.6 驗證服務
ip addr


kubectl get nodes -o wide

轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/95220.html

標籤：其他

上一篇：Nginx流量復制

下一篇：K8s生產架構

標籤雲
其他(157675) Python(38076) JavaScript(25376) Java(17977) C(15215) 區塊鏈(8255) C＃(7972) AI(7469) 爪哇(7425) MySQL(7132) html(6777) 基礎類(6313) sql(6102) 熊猫(6058) PHP(5869) 数组(5741) R(5409) Linux(5327) 反应(5209) 腳本語言(PerlPython)(5129) 非技術區(4971) Android(4554) 数据框(4311) css(4259) 节点.js(4032) C語言(3288) json(3245) 列表(3129) 扑(3119) C++語言(3117) 安卓(2998) 打字稿(2995) VBA(2789) Java相關(2746) 疑難問題(2699) 细绳(2522) 單片機工控(2479) iOS(2429) ASP.NET(2402) MongoDB(2323) 麻木的(2285) 正则表达式(2254) 字典(2211) 循环(2198) 迅速(2185) 擅长(2169) 镖(2155) 功能(1967) .NET技术(1958) Web開發(1951) python-3.x(1918) HtmlCss(1915) 弹簧靴(1913) C++(1909) xml(1889) PostgreSQL(1872) .NETCore(1853) 谷歌表格(1846) Unity3D(1843) for循环(1842)

熱門瀏覽
  • 網閘典型架構簡述

    網閘架構一般分為兩種：三主機的三系統架構網閘和雙主機的2+1架構網閘。 三主機架構分別為內端機、外端機和仲裁機。三機無論從軟體和硬體上均各自獨立。首先從硬體上來看，三機都用各自獨立的主板、記憶體及存盤設備。從軟體上來看，三機有各自獨立的作業系統。這樣能達到完全的三機獨立。對于“2+1”系統，“2”分為 ......

    uj5u.com 2020-09-10 02:00:44 more
  • 如何從xshell上傳檔案到centos linux虛擬機里

    如何從xshell上傳檔案到centos linux虛擬機里及：虛擬機CentOs下執行 yum -y install lrzsz命令，出現錯誤：鏡像無法找到軟體包 前言 一、安裝lrzsz步驟 二、上傳檔案 三、遇到的問題及解決方案 總結 前言 提示：其實很簡單，往虛擬機上安裝一個上傳檔案的工具 ......

    uj5u.com 2020-09-10 02:00:47 more
  • 一、SQLMAP入門

    一、SQLMAP入門 1、判斷是否存在注入 sqlmap.py -u 網址/id=1 id=1不可缺少。當注入點后面的引數大于兩個時。需要加雙引號， sqlmap.py -u "網址/id=1&uid=1" 2、判斷文本中的請求是否存在注入 從文本中加載http請求，SQLMAP可以從一個文本檔案中 ......

    uj5u.com 2020-09-10 02:00:50 more
  • Metasploit 簡單使用教程

    metasploit 簡單使用教程 浩先生， 2020-08-28 16:18:25 分類專欄： kail 網路安全 linux 文章標簽： linux資訊安全 編輯 著作權 metasploit 使用教程 前言 一、Metasploit是什么？ 二、準備作業 三、具體步驟 前言 Msfconsole ......

    uj5u.com 2020-09-10 02:00:53 more
  • 游戲逆向之驅動層與用戶層通訊

    驅動層代碼： #pragma once #include <ntifs.h> #define add_code CTL_CODE(FILE_DEVICE_UNKNOWN,0x800,METHOD_BUFFERED,FILE_ANY_ACCESS) /* 更多游戲逆向視頻www.yxfzedu.com ......

    uj5u.com 2020-09-10 02:00:56 more
  • 北斗電力時鐘（北斗授時服務器）讓網路資料更精準

    北斗電力時鐘（北斗授時服務器）讓網路資料更精準 北斗電力時鐘（北斗授時服務器）讓網路資料更精準 京準電子科技官微——ahjzsz 近幾年，資訊技術的得了快速發展，互聯網在逐漸普及，其在人們生活和生產中都得到了廣泛應用，并且取得了不錯的應用效果。計算機網路資訊在電力系統中的應用，一方面使電力系統的運行 ......

    uj5u.com 2020-09-10 02:01:03 more
  • 【CTF】CTFHub 技能樹 彩蛋 writeup

    ?碎碎念 CTFHub：https://www.ctfhub.com/ 筆者入門CTF時時剛開始刷的是bugku的舊平臺，后來才有了CTFHub。 感覺不論是網頁UI設計，還是題目質量，賽事跟蹤，工具軟體都做得很不錯。 而且因為獨到的金幣制度的確讓人有一種想去刷題賺金幣的感覺。 個人還是非常喜歡這個 ......

    uj5u.com 2020-09-10 02:04:05 more
  • 02windows基礎操作

    我學到了一下幾點 Windows系統目錄結構與滲透的作用 常見Windows的服務詳解 Windows埠詳解 常用的Windows注冊表詳解 hacker DOS命令詳解（net user / type /md /rd/ dir /cd /net use copy、批處理 等） 利用dos命令制作 ......

    uj5u.com 2020-09-10 02:04:18 more
  • 03.Linux基礎操作

    我學到了以下幾點 01Linux系統介紹02系統安裝，密碼啊破解03Linux常用命令04LAMP 01LINUX windows： win03 8 12 16 19 配置不繁瑣 Linux：redhat,centos(紅帽社區版)，Ubuntu server,suse unix:金融機構，證券，銀 ......

    uj5u.com 2020-09-10 02:04:30 more
  • 05HTML

    01HTML介紹 02頭部標簽講解03基礎標簽講解04表單標簽講解 HTML前段語言 js1.了解代碼2.根據代碼 懂得挖掘漏洞 （POST注入/XSS漏洞上傳）3.黑帽seo 白帽seo 客戶網站被黑帽植入劫持代碼如何處理4.熟悉html表單 <html><head><title>TDK標題，描述 ......

    uj5u.com 2020-09-10 02:04:36 more
最新发布
  • 2023年最新微信小程式抓包教程

    01 開門見山 隔一個月發一篇文章，不過分。 首先回顧一下《微信系結手機號資料庫被脫庫事件》，我也是第一時間得知了這個訊息，然后跟蹤了整件事情的經過。下面是這起事件的相關截圖以及近日流出的一萬條資料樣本： 個人認為這件事也沒什么，還不如關注一下之前45億快遞資料查詢渠道疑似在近日復活的訊息。 訊息是 ......

    uj5u.com 2023-04-20 08:48:24 more
  • web3 產品介紹：metamask 錢包 使用最多的瀏覽器插件錢包

    Metamask錢包是一種基于區塊鏈技術的數字貨幣錢包，它允許用戶在安全、便捷的環境下管理自己的加密資產。Metamask錢包是以太坊生態系統中最流行的錢包之一，它具有易于使用、安全性高和功能強大等優點。 本文將詳細介紹Metamask錢包的功能和使用方法。 一、 Metamask錢包的功能 數字資 ......

    uj5u.com 2023-04-20 08:47:46 more
  • vulnhub_Earth

    前言 靶機地址->>>vulnhub_Earth 攻擊機ip：192.168.20.121 靶機ip：192.168.20.122 參考文章 https://www.cnblogs.com/Jing-X/archive/2022/04/03/16097695.html https://www.cnb ......

    uj5u.com 2023-04-20 07:46:20 more
  • 從4k到42k，軟體測驗工程師的漲薪史，給我看哭了

    清明節一過，盲猜大家已經無心上班，在數著日子準備過五一，但一想到銀行卡里的余額……瞬間心情就不美麗了。最近，2023年高校畢業生就業調查顯示，本科畢業月平均起薪為5825元。調查一出，便有很多同學表示自己又被平均了。看著這一資料，不免讓人想到前不久中國青年報的一項調查：近六成大學生認為畢業10年內會 ......

    uj5u.com 2023-04-20 07:44:00 more
  • 最新版本 Stable Diffusion 開源 AI 繪畫工具之中文自動提詞篇

    🎈 標簽生成器 由于輸入正向提示詞 prompt 和反向提示詞 negative prompt 都是使用英文，所以對學習母語的我們非常不友好 使用網址：https://tinygeeker.github.io/p/ai-prompt-generator 這個網址是為了讓大家在使用 AI 繪畫的時候 ......

    uj5u.com 2023-04-20 07:43:36 more
  • 漫談前端自動化測驗演進之路及測驗工具分析

    隨著前端技術的不斷發展和應用程式的日益復雜，前端自動化測驗也在不斷演進。隨著 Web 應用程式變得越來越復雜，自動化測驗的需求也越來越高。如今，自動化測驗已經成為 Web 應用程式開發程序中不可或缺的一部分，它們可以幫助開發人員更快地發現和修復錯誤，提高應用程式的性能和可靠性。 ......

    uj5u.com 2023-04-20 07:43:16 more
  • CANN開發實踐：4個DVPP記憶體問題的典型案例解讀

    摘要：由于DVPP媒體資料處理功能對存放輸入、輸出資料的記憶體有更高的要求（例如，記憶體首地址128位元組對齊），因此需呼叫專用的記憶體申請介面，那么本期就分享幾個關于DVPP記憶體問題的典型案例，并給出原因分析及解決方法。 本文分享自華為云社區《FAQ_DVPP記憶體問題案例》，作者：昇騰CANN。 DVPP ......

    uj5u.com 2023-04-20 07:43:03 more
  • msf學習

    msf學習 以kali自帶的msf為例 一、msf核心模塊與功能 msf模塊都放在/usr/share/metasploit-framework/modules目錄下 1、auxiliary 輔助模塊，輔助滲透（埠掃描、登錄密碼爆破、漏洞驗證等） 2、encoders 編碼器模塊，主要包含各種編碼 ......

    uj5u.com 2023-04-20 07:42:59 more
  • Halcon軟體安裝與界面簡介

    1. 下載Halcon17版本到到本地 2. 雙擊安裝包后 3. 步驟如下 1.2 Halcon軟體安裝 界面分為四大塊 1. Halcon的五個助手 1) 影像采集助手：與相機連接，設定相機引數，采集影像 2) 標定助手：九點標定或是其它的標定，生成標定檔案及內參外參，可以將像素單位轉換為長度單位 ......

    uj5u.com 2023-04-20 07:42:17 more
  • 在MacOS下使用Unity3D開發游戲

    第一次發博客，先發一下我的游戲開發環境吧。 去年2月份買了一臺MacBookPro2021 M1pro(以下簡稱mbp)，這一年來一直在用mbp開發游戲。我大致分享一下我的開發工具以及使用體驗。 1、Unity 官網鏈接： https://unity.cn/releases 我一般使用的Apple ......

    uj5u.com 2023-04-20 07:40:19 more

Copyright © 2010-2020 有解無憂
