K8s生產架構

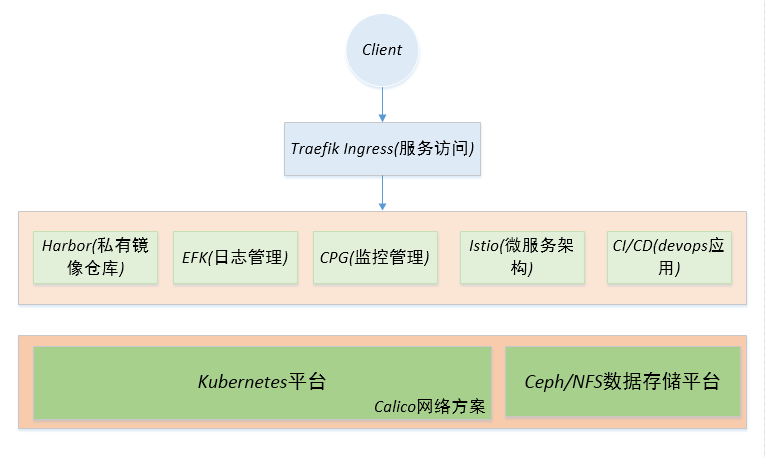

Kubernetes的生產架構，如圖所示：
- client: Kubernetes集群外部用戶、客戶端等
- 服務訪問層：Traefik ingress實作服務發現、負載均衡和路由規則定義等
- 業務應用層：基于K8s平臺構建和運行的企業業務應用，如CI/CD持續集成，微服務專案、日志管理、監控告警、私有鏡像倉庫等服務，
- 基礎設定層：K8s容器管理平臺和資料是持久化存盤等系統組成的基礎設施服務，
基礎設施層
K8s平臺
- 部署管理：Kubernetes平臺除了直接使用公有云如阿里云、AWS等云服務提供商的K8s服務外，我們還可以自己部署和管理等，如使用Kubespray工具，
- 網路通信：在容器和容器之間、容器和主機網路方面，可以使用Calico或Flannel等方案，
- HA高可用：Kubernetes節點分為Master和Node兩種型別節點，前者負責運行集群相關的控制管理服務，而后者負責運行Pod容器，在多Node節點模式下，由于Kubernetes Pod具有天然的容災冗余HA高可用實作，因此，我們并不需要關心Node節點的HA高可用，而只需關心Master節點的HA即可，Master節點的HA高可用，通過多Master節點+HAProxy方案實作即可，從Kubernetes 1.12版本起，kube-proxy服務默認使用ipvs實作，取消了之前的iptables，這有助于提升K8s大規模集群環境下的性能和穩定性，
- Docker和作業系統優化：在生產環境中，Docker和作業系統版本應當使用較新的release版本，并且，主機作業系統應當做一定程度的優化配置，如關閉swap記憶體交換磁區，預留一定的CPU核數和記憶體資源給宿主機使用等，
業務應用層
- 鏡像管理：使用Harbor私有鏡像倉庫服務；
- Harbor是一個用于存盤和分發Docker鏡像的企業級Registry服務器，
- 鏡像的存盤harbor使用的是官方的docker registry(v2命名是distribution)服務去完成，harbor在docker distribution的基礎上增加了一些安全、訪問控制、管理的功能以滿足企業對于鏡像倉庫的需求，
- harbor以docker-compose的規范形式組織各個組件，并通過docker-compose工具進行啟停，
- docker的registry是用本地存盤或者s3都是可以的，harbor是在docker的registry的功能之上提供用戶權限管理、鏡像復制等功能，提高使用的registry的效率，
- 日志管理：使用Elasticsearch、Filebeat 和 Kibana技術堆疊；
- Elasticsearch：是一個基于Lucene庫的搜索引擎，它提供了一個分布式、支持多租戶的全文搜索引擎，可以用于搜索各種檔案，提供可擴展的搜索，具有接近實時的搜索，并支持多租戶，
- Filebeat:是一個日志檔案托運工具，在你的服務器上安裝客戶端后，filebeat會監控日志目錄或者指定的日志檔案，追蹤讀取這些檔案（追蹤檔案的變化，不停的讀），并且轉發這些資訊到elasticsearch或者logstarsh中存放，
- Kibana: 作為可視化的展示平臺，
- 監控告警管理：使用Cadvisor、Prometheus和Grafana技術堆疊；
- 微服務架構：使用Service Mesh服務網格中的Istio方案；
- Istio:是一個由 IBM、Google 以及 Lyft 聯合推出的開源軟體，以無痛方式為運行在 Kubernetes 上的微服務提供流量管理，訪問策略管理以及監控等功能，
- Devops：使用Gitlab、Jenkins等持續集成工具；
- 單體應用：無狀態類服務使用deployment，有狀態類服務則使用Statefulset，如果關聯的服務較多且復雜則使用Helm，
- 規劃好Namespace：應當做到每個namespace專屬用于某型別的應用，如monitor namespace統一管理諸如監控告警和日志管理方面的pod、service、pvc、ingress等資源，這樣，可以較為方便的管理和區分K8s上的各種應用，
服務訪問層
外部客戶端訪問K8s集群內的服務、負載均衡和路由規則定義使用Traefik Ingress實作，此外，應當實作Ingress服務HA高可用，可以想象在K8s集群中，大量的出入口流量都進過Ingress，其負載是非常大的，其重要程度不言而喻，因此實作HA就非常重要，ingress controller節點（無論是基于nginx還是traefik實作）應當至少為2個節點，并在這些節點上，部署Keepalived和HAproxy共同維護一個VIP地址，將其提供給ingress使用，
-
在該架構中，Ingress節點一般使用獨立的服務器，即只做將集群外部流量接入到集群內部，除了使用external Ip來暴露ingress的Service到集群外部，還可以使用hostNetwork，如果是公有云，還可以使用LoadBalance，這樣Ingress Controller將監聽節點的80和443埠，通過熱備的形式部署多個ingress節點，并在每個節點上部署Keepalived，多個節點共同維護一個VIP，實作Ingress服務的高可用，
-

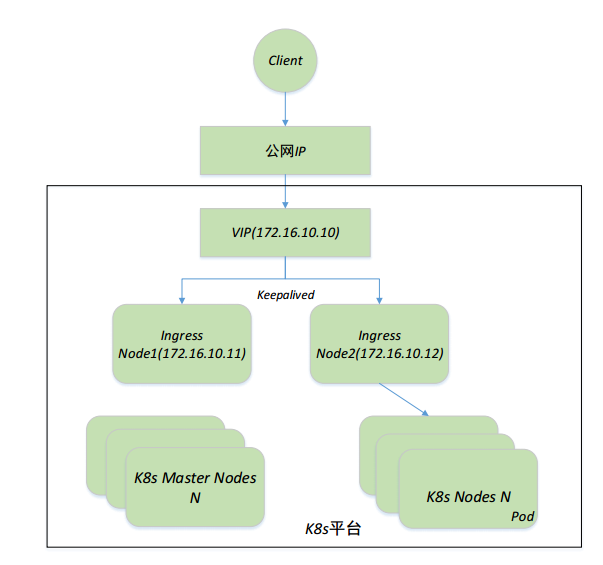

如上圖所示，部署兩個ingress節點172.16.10.11和172.16.10.12，公網ip映射或轉發到內網的VIP地址172.16.10.10上（如果VIP本身是公網IP則可以不用轉發），ingress controller的副本數replicaCount為2，將被調度到node1和node2這兩個節點上，同時，使用pod反親和性禁止ingress pod調度在同一個節點上，
