RS485介面
- RS485設備為半雙工設備，RS485收發器信號相關引腳包括控制引腳、485A、485B，其中控制引腳的高低電平決定當前處于接收模式還是發送模式，
- RS485設備支持點對點連接和點對多點連接，接線上需要保證設備之間的485A相互連接、485B相互連接，示意圖如下，左圖為點對點連接，右圖為點對多點連接：
RS422介面
- RS422設備為全雙工設備，相當于兩路RS485，RS422收發器有兩個控制引腳、4各信號引腳（TX+、TX-、RX+、RX-），其中TX+等價RS485的485A引腳，TX-等價RS485的485B引腳，如果RS422介面標識為A、B、Y、X四個名稱，則Y對應RS422的RX+,Z對應RS422的RX-，
- RS422收發器的兩個控制引腳需要配合使用操作RS422的作業模式，

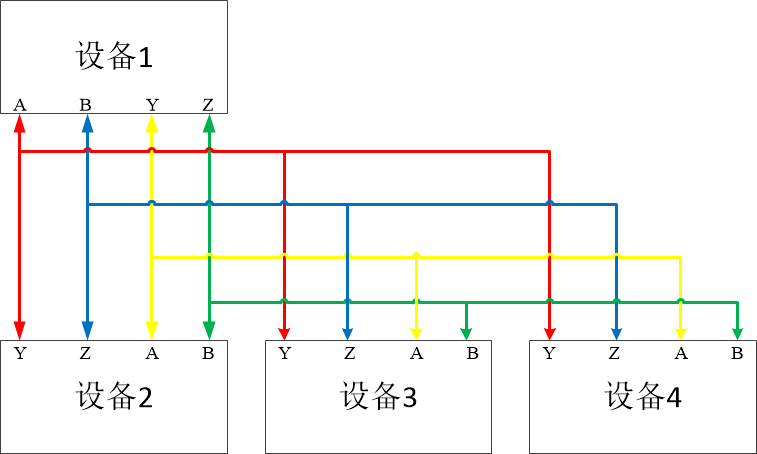

- RS422設備也支持點對點連接和點對多點連接，接線方式與RS485介面連接有所不同，示意圖如下，左圖為點對點連接，右圖為點對多點連接：
二者聯系
- RS422收發器可以作為RS485網路使用，但是RS485收發器不能反過來用于RS422網路，
- RS422收發器作RS485使用時需要同時控制兩個控制引腳處于相同電平，保證收發器作業在半雙工模式，短接示意圖如下：
