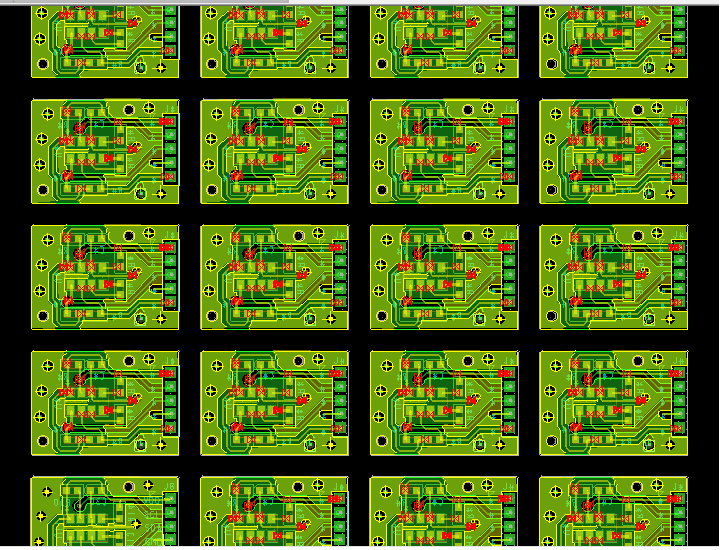

最近用allegro 畫了塊PCB，單板是DRC檢查沒有發現錯誤，按網上介紹進行拼版：復制PCB，就發現大量drc出現，不知道為什么？？？求救！！
后續的板邊及MARK點如何加入，請教或指點教程，謝謝！！
uj5u.com熱心網友回復：
DRC主要是ROUTE KEEPIN的DRC.板邊不需要再增加，mark點建議在拼版前加。

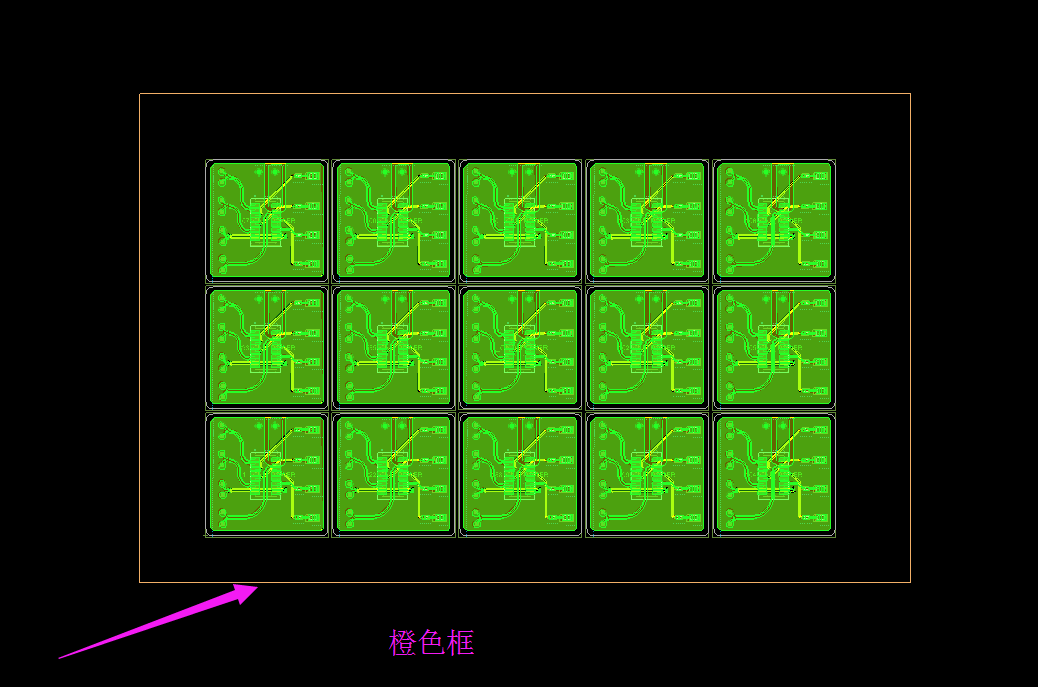

拼版建議你畫出拼版的邊框（就是要如何拼），讓PCB廠家給你拼。
uj5u.com熱心網友回復：
Allegro拼板前最好將銅箔設定為靜態銅，然后建立復用塊，繪制拼板板框，匯入復用塊。MARK點可在繪制板框后添加。拼板出錯有可能是因為規則不一致。uj5u.com熱心網友回復：
這種規則的板子可以用CAM350拼板或者ALLRGRO匯出單板的DXF檔案，在AUTOCAD中拼板。uj5u.com熱心網友回復：
可以在CAM350中拼版更簡單一些uj5u.com熱心網友回復：
你復制單板pcb的導線或者shape都是帶網路的，但是所有的pin都是不帶網路的，肯定一大坨DRC，但是DRC只是軟體標示，自己可以隨意修改規則，甚至關閉所有的規則檢查。uj5u.com熱心網友回復：
把 Ruute Keepin 畫大點就行了 （不可布線區域）
uj5u.com熱心網友回復：
建議用cam350進行拼板。轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/97140.html
