降壓型 高亮LED驅動器 MH94xx系列（外置MOS管）
概述：
MH94xx 內部集成自動溫度補償控制。當芯片內部溫度超過130度時，LED輸出電流會隨溫度上升而逐漸減小，直至芯片內部溫度上升到150度時，LED輸出電流最侄訓穩定在設定值的40%。可以有效避免LED低頻閃問題。
特點：
作業電壓：6V~55V
帶自動溫度補償控制
可PWM及模擬調光（調光電壓范圍：0.5V~2.5V）
±3%輸出恒流精度
內置LED開路及短路保護
軟啟動時間可調
封裝：SOT23-6、SOP8
推薦應用：
LED汽車前照燈、低壓LED射燈、LED工業照明

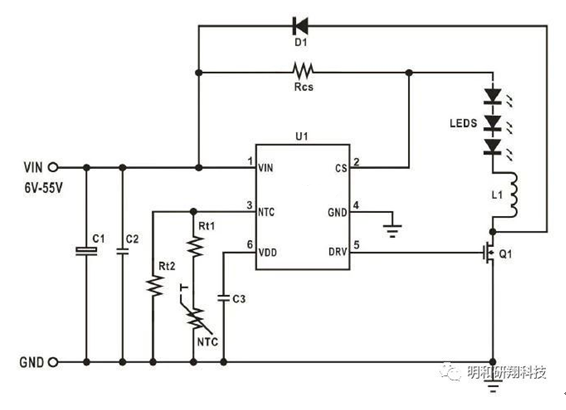

典型電路圖：

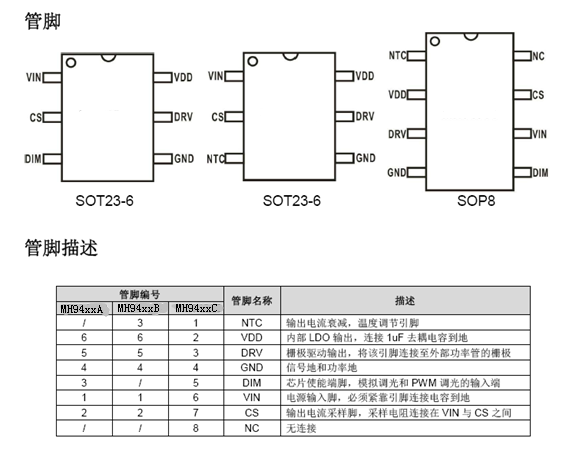

腳位定義圖：
軟啟動模式：
通過在DIM腳外接入一個電容，使得系統啟動時DIM腳的電壓緩慢上升，這樣LED的輸出電流也緩慢上升，從而實作軟啟動。通常情況下，軟啟動時間和外接電容的大小關系大約100us/nF。
負載電流的熱補償：
高亮度LED有時需要提供輸出電流溫度補償以保證可靠穩定的作業，MH94xx可以通過DIM/NTC腳外接熱敏電阻(NTC)或者負溫度系數的二極管到LED附近，檢測LED燈的溫度從而調整LED負載的輸出電流。
外部設定電流衰減溫度：
MH94xxB/MH94xxC有一輸入引腳NTC可外部連接NTC熱敏電阻去監測環境或燈珠溫度。可設定輸出電流開始衰減溫度及衰減保持溫度。如典型應用電路圖所示，可通過改變Rt1和Rt2電阻值去實作。
