之前我們了解了一條查詢陳述句的執行流程，并介紹了執行程序中涉及的處理模塊，一條查詢陳述句的執行程序一般是經過連接器、分析器、優化器、執行器等功能模塊，最后到達存盤引擎，

那么，一條 SQL 更新陳述句的執行流程又是怎樣的呢？

首先我們創建一個表 user_info，主鍵為 id，創建陳述句如下：

CREATE TABLE `T` (
  `ID` int(11) NOT NULL,
  `c` int(11) DEFAULT NULL,
  PRIMARY KEY (`ID`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

插入一條資料：

INSERT INTO T VALUES ('2', '1');

如果要將 ID=2 這一行的 c 的值加 1，SQL 陳述句為：

UPDATE T SET c = c + 1 WHERE ID = 2;

前面介紹過 SQL 陳述句基本的執行鏈路，這里把那張圖拿過來，因為，更新陳述句同樣會走一遍查詢陳述句走的流程，

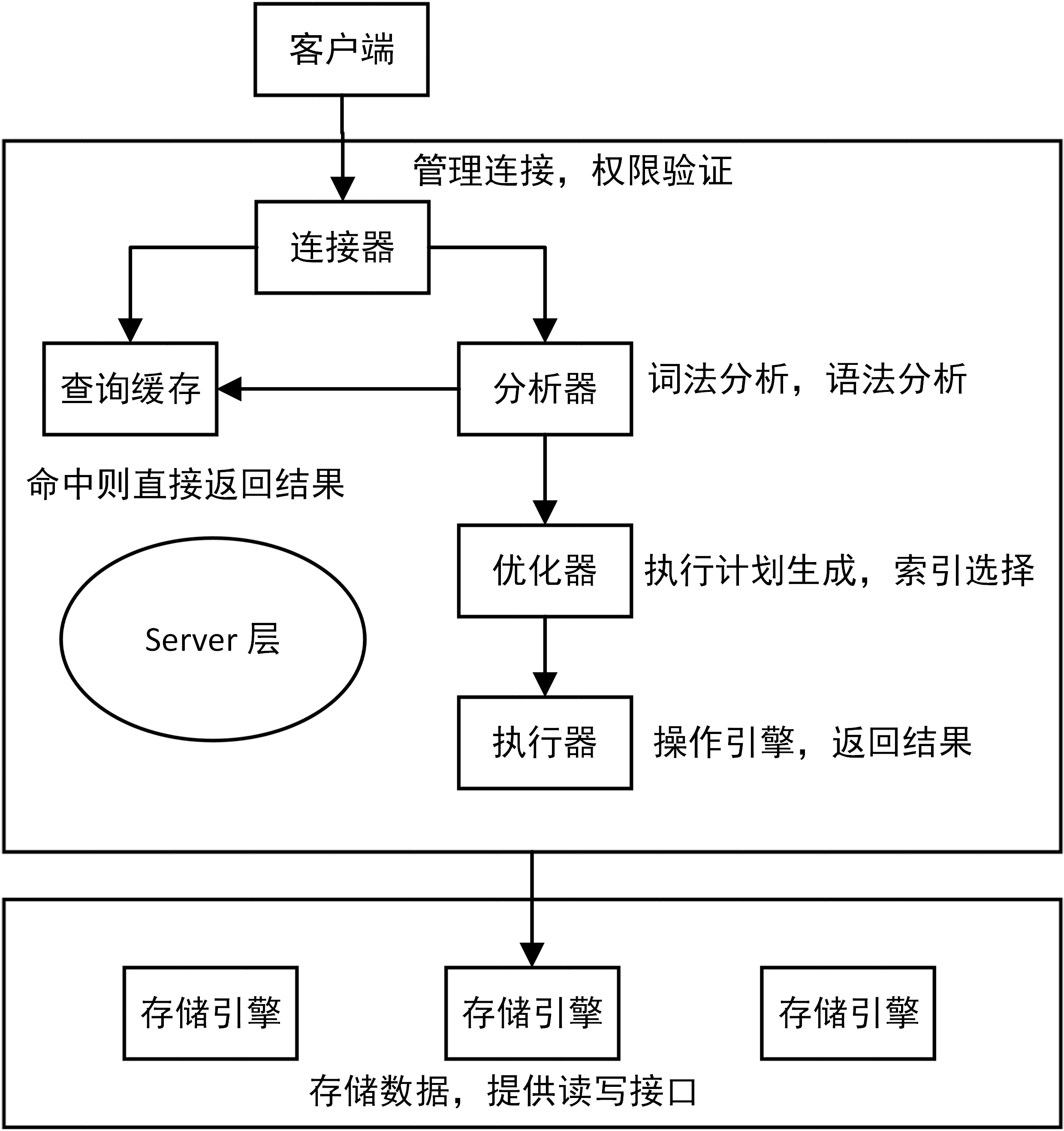

MySQL基本架構示意圖

通過連接器，客戶端與 MySQL 建立連接
update 陳述句會把 T 表上的所有查詢快取結果清空
分析器會通過詞法分析和語法分析識別這是一條更新陳述句
優化器會決定使用 ID 這個索引（聚簇索引）
執行器負責具體執行，找到匹配的一行，然后更新
更新程序中還會涉及 redo log（重做日志）和 binlog（歸檔日志）的操作

其中，這兩種日志默認在資料庫的 data 目錄下，redo log 是 ib_logfile0 格式的，binlog 是 xxx-bin.000001 格式的，

接下來讓我們分別去研究下日志模塊中的 redo log 和 binlog，

日志模塊：redo log

在 MySQL 中，如果每一次的更新操作都需要寫進磁盤，然后磁盤也要找到對應的那條記錄，然后再更新，整個程序 IO 成本、查找成本都很高，為了解決這個問題，MySQL 的設計者就采用了日志（redo log）來提升更新效率，

而日志和磁盤配合的整個程序，其實就是 MySQL 里的 WAL 技術，WAL 的全稱是 Write-Ahead Logging，它的關鍵點就是先寫日志，再寫磁盤，

具體來說，當有一條記錄需要更新的時候，InnoDB 引擎就會先把記錄寫到 redo log（redolog buffer）里面，并更新記憶體（buffer pool），這個時候更新就算完成了，同時，InnoDB 引擎會在適當的時候（如系統空閑時），將這個操作記錄更新到磁盤里面（刷臟頁），

redo log 是 InnoDB 存盤引擎層的日志，又稱重做日志檔案，redo log 是回圈寫的，redo log 不是記錄資料頁更新之后的狀態，而是記錄這個頁做了什么改動，

redo log 是固定大小的，比如可以配置為一組 4 個檔案，每個檔案的大小是 1GB，那么日志總共就可以記錄 4GB 的操作，從頭開始寫，寫到末尾就又回到開頭回圈寫，如下圖所示，

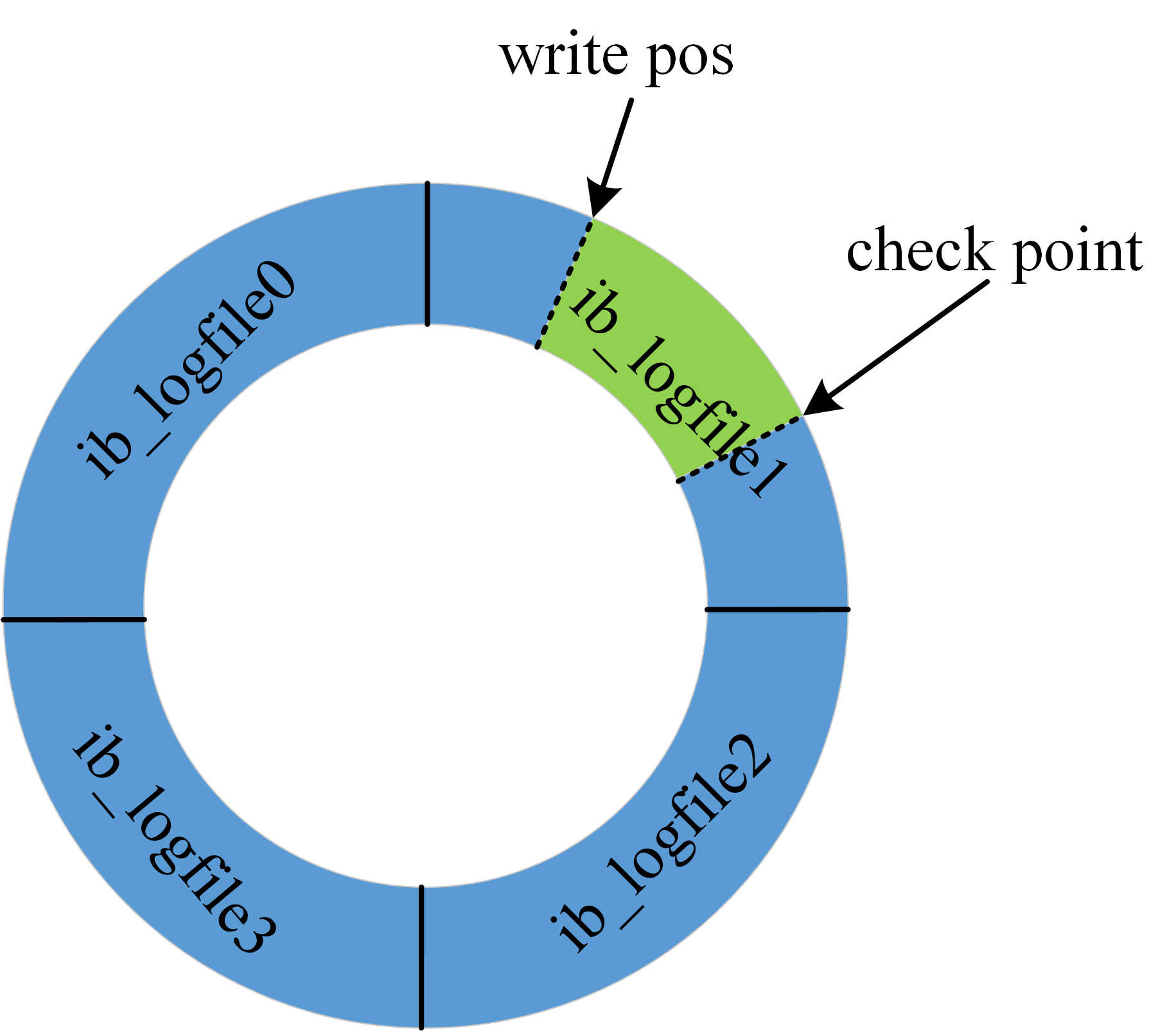

redolog回圈寫

圖中展示了一組 4 個檔案的 redo log 日志，checkpoint 是當前要擦除的位置，擦除記錄前需要先把對應的資料落盤（更新記憶體頁，等待刷臟頁），write pos 到 checkpoint 之間的部分可以用來記錄新的操作，如果 write pos 和 checkpoint 相遇，說明 redolog 已滿，這個時候資料庫停止進行資料庫更新陳述句的執行，轉而進行 redo log 日志同步到磁盤中，checkpoint 到 write pos 之間的部分等待落盤（先更新記憶體頁，然后等待刷臟頁），

有了 redo log 日志，那么在資料庫進行例外重啟的時候，可以根據 redo log 日志進行恢復，也就達到了 crash-safe，

redo log 用于保證 crash-safe 能力，innodb_flush_log_at_trx_commit 這個引數設定成 1 的時候，表示每次事務的 redo log 都直接持久化到磁盤，這個引數建議設定成 1，這樣可以保證 MySQL 例外重啟之后資料不丟失，

日志模塊：binlog

MySQL 整體來看，其實就有兩塊：一塊是 Server 層，它主要做的是 MySQL 功能層面的事情；還有一塊是引擎層，負責存盤相關的具體事宜，redo log 是 InnoDB 引擎特有的日志，而 Server 層也有自己的日志，稱為 binlog（歸檔日志），

binlog 屬于邏輯日志，是以二進制的形式記錄的是這個陳述句的原始邏輯，依靠 binlog 是沒有 crash-safe 能力的，

binlog 有兩種模式，statement 格式的話是記 sql 陳述句，row 格式會記錄行的內容，記兩條，更新前和更新后都有，

sync_binlog 這個引數設定成 1 的時候，表示每次事務的 binlog 都持久化到磁盤，這個引數也建議設定成 1，這樣可以保證 MySQL 例外重啟之后 binlog 不丟失，

為什么會有兩份日志呢？

因為最開始 MySQL 里并沒有 InnoDB 引擎，MySQL 自帶的引擎是 MyISAM，但是 MyISAM 沒有 crash-safe 的能力，binlog 日志只能用于歸檔，而 InnoDB 是另一個公司以插件形式引入 MySQL 的，既然只依靠 binlog 是沒有 crash-safe 能力的，所以 InnoDB 使用另外一套日志系統——也就是 redo log 來實作 crash-safe 能力，

redo log 和 binlog 區別：

redo log 是 InnoDB 引擎特有的；binlog 是 MySQL 的 Server 層實作的，所有引擎都可以使用，
redo log 是物理日志，記錄的是在某個資料頁上做了什么修改；binlog 是邏輯日志，記錄的是這個陳述句的原始邏輯，
redo log 是回圈寫的，空間固定會用完；binlog 是可以追加寫入的，追加寫是指 binlog 檔案寫到一定大小后會切換到下一個，并不會覆寫以前的日志，

有了對這兩個日志的概念性理解后，再來看執行器和 InnoDB 引擎在執行這個 update 陳述句時的內部流程，

執行器先找引擎取 ID=2 這一行，ID 是主鍵，引擎直接用樹搜索找到這一行，如果 ID=2 這一行所在的資料頁本來就在記憶體中，就直接回傳給執行器；否則，需要先從磁盤讀入記憶體，然后再回傳，
執行器拿到引擎給的行資料，把這個值加上 1，比如原來是 N，現在就是 N+1，得到新的一行資料，再呼叫引擎介面寫入這行新資料，
引擎將這行新資料更新到記憶體（InnoDB Buffer Pool）中，同時將這個更新操作記錄到 redo log 里面，此時 redo log 處于 prepare 狀態，然后告知執行器執行完成了，隨時可以提交事務，
執行器生成這個操作的 binlog，并把 binlog 寫入磁盤，
執行器呼叫引擎的提交事務介面，引擎把剛剛寫入的 redo log 改成提交（commit）狀態，更新完成，

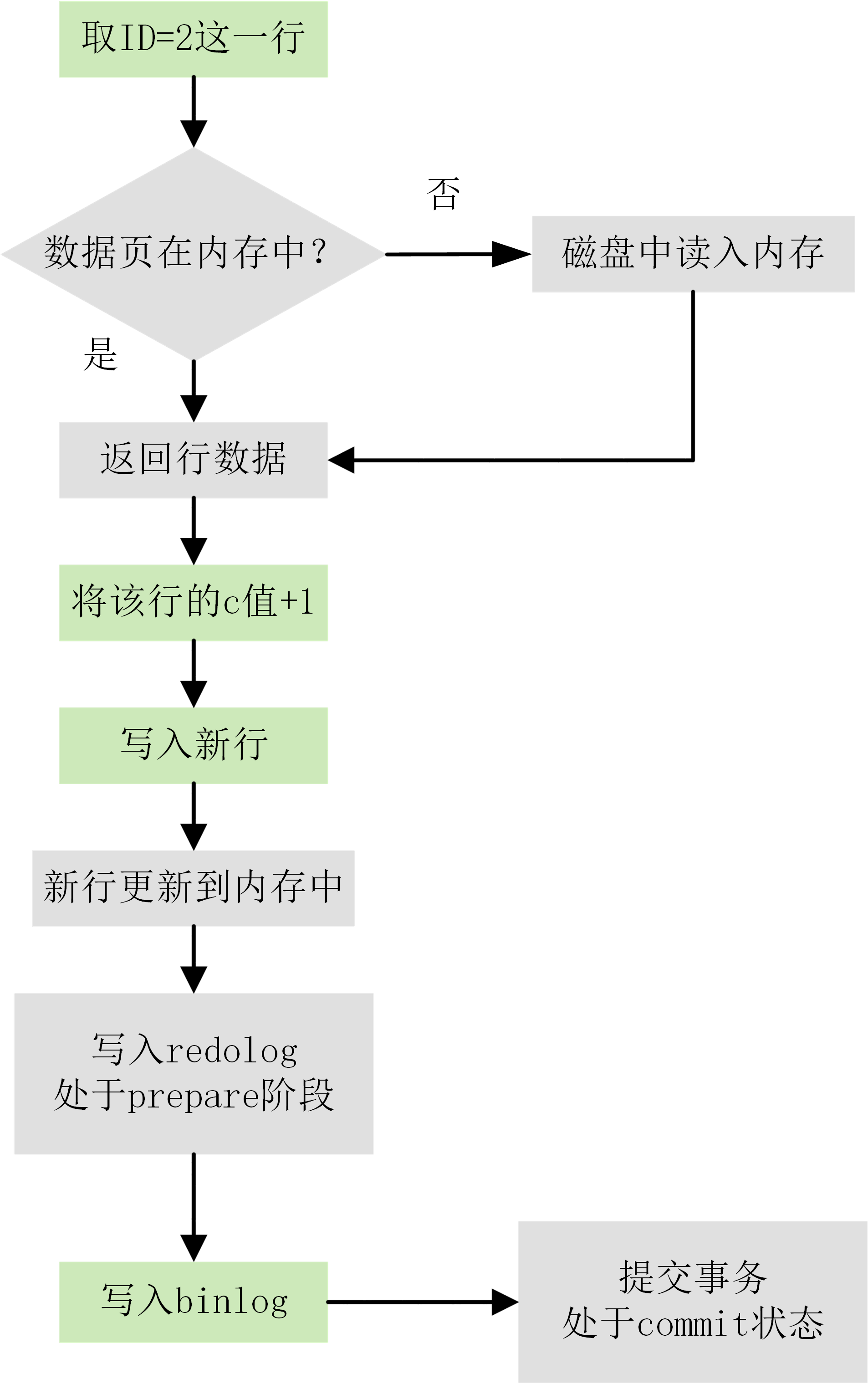

下圖為 update 陳述句的執行流程圖，圖中灰色框表示是在 InnoDB 內部執行的，綠色框表示是在執行器中執行的，

update陳述句執行流程

其中將 redo log 的寫入拆成了兩個步驟：prepare 和 commit，這就是兩階段提交（2PC），

兩階段提交（2PC）

MySQL 使用兩階段提交主要解決 binlog 和 redo log 的資料一致性的問題，

redo log 和 binlog 都可以用于表示事務的提交狀態，而兩階段提交就是讓這兩個狀態保持邏輯上的一致，下圖為 MySQL 二階段提交簡圖：

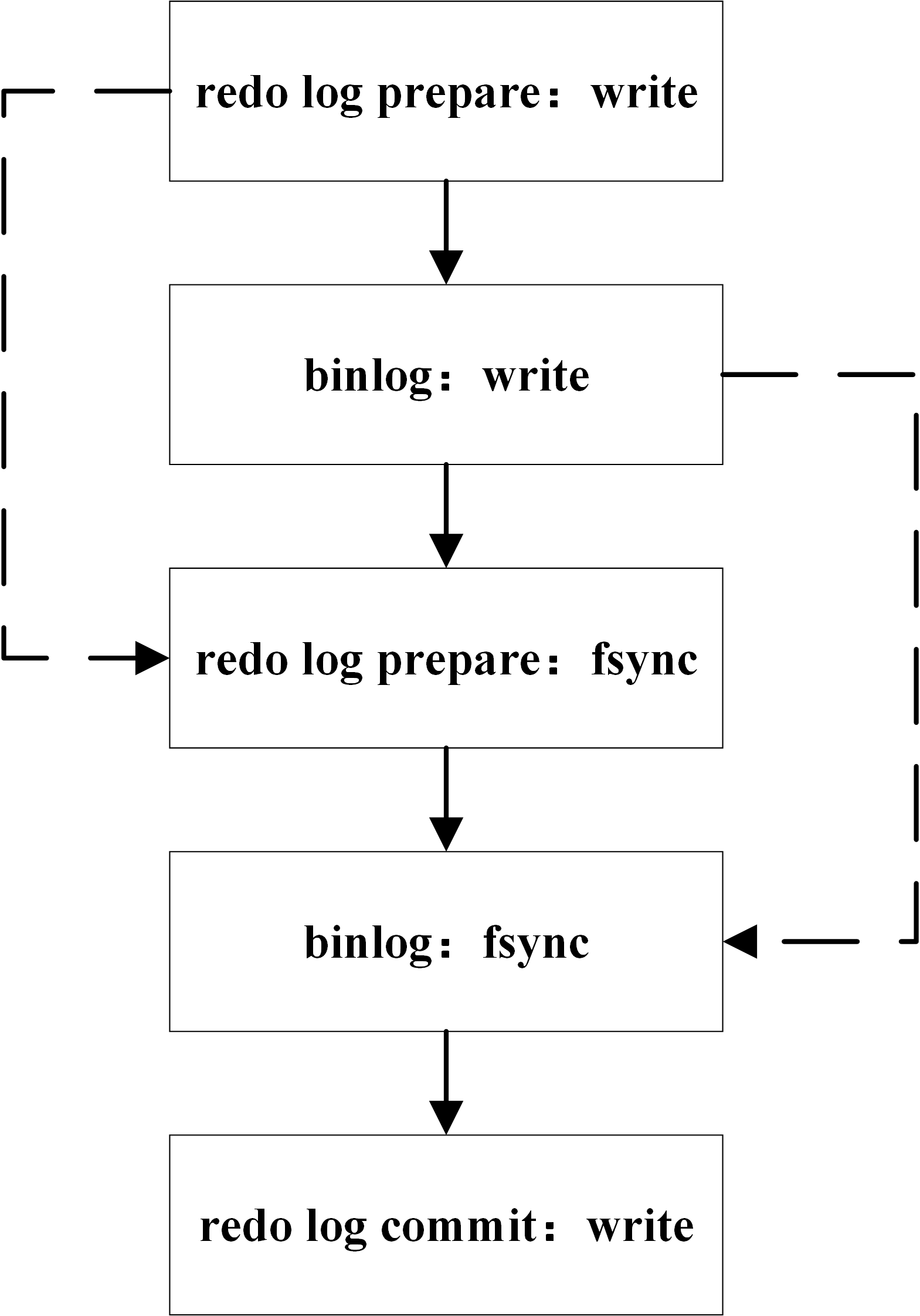

MySQL二階段提交圖

兩階段提交原理描述:

InnoDB redo log 寫盤，InnoDB 事務進入 prepare 狀態，
如果前面 prepare 成功，binlog 寫盤，那么再繼續將事務日志持久化到 binlog，如果持久化成功，那么 InnoDB 事務則進入 commit 狀態(在 redo log 里面寫一個 commit 記錄)

備注: 每個事務 binlog 的末尾，會記錄一個 XID event，標志著事務是否提交成功，也就是說，recovery 程序中，binlog 最后一個 XID event 之后的內容都應該被 purge，

日志相關問題

怎么進行資料恢復？

binlog 會記錄所有的邏輯操作，并且是采用追加寫的形式，當需要恢復到指定的某一秒時，比如今天下午二點發現中午十二點有一次誤刪表，需要找回資料，那你可以這么做：

首先，找到最近的一次全量備份，從這個備份恢復到臨時庫
然后，從備份的時間點開始，將備份的 binlog 依次取出來，重放到中午誤刪表之前的那個時刻，

這樣你的臨時庫就跟誤刪之前的線上庫一樣了，然后你可以把表資料從臨時庫取出來，按需要恢復到線上庫去，

redo log 和 binlog 是怎么關聯起來的?

redo log 和 binlog 有一個共同的資料欄位，叫 XID，崩潰恢復的時候，會按順序掃描 redo log：

如果碰到既有 prepare、又有 commit 的 redo log，就直接提交；
如果碰到只有 parepare、而沒有 commit 的 redo log，就拿著 XID 去 binlog 找對應的事務，

MySQL 怎么知道 binlog 是完整的?

一個事務的 binlog 是有完整格式的：

statement 格式的 binlog，最后會有 COMMIT
row 格式的 binlog，最后會有一個 XID event

在 MySQL 5.6.2 版本以后，還引入了 binlog-checksum 引數，用來驗證 binlog 內容的正確性，對于 binlog 日志由于磁盤原因，可能會在日志中間出錯的情況，MySQL 可以通過校驗 checksum 的結果來發現，所以，MySQL 是有辦法驗證事務 binlog 的完整性的，

redo log 一般設定多大？

redo log 太小的話，會導致很快就被寫滿，然后不得不強行刷 redo log，這樣 WAL 機制的能力就發揮不出來了，

如果是幾個 TB 的磁盤的話，直接將 redo log 設定為 4 個檔案，每個檔案 1GB，

資料寫入后的最終落盤，是從 redo log 更新過來的還是從 buffer pool 更新過來的呢？

實際上，redo log 并沒有記錄資料頁的完整資料，所以它并沒有能力自己去更新磁盤資料頁，也就不存在由 redo log 更新過去資料最終落盤的情況，

資料頁被修改以后，跟磁盤的資料頁不一致，稱為臟頁，最終資料落盤，就是把記憶體中的資料頁寫盤，這個程序與 redo log 毫無關系，
在崩潰恢復場景中，InnoDB 如果判斷到一個資料頁可能在崩潰恢復的時候丟失了更新，就會將它讀到記憶體，然后讓 redo log 更新記憶體內容，更新完成后，記憶體頁變成臟頁，就回到了第一種情況的狀態，

redo log buffer 是什么？是先修改記憶體，還是先寫 redo log 檔案？

在一個事務的更新程序中，日志是要寫多次的，比如下面這個事務：

begin;
INSERT INTO T1 VALUES ('1', '1');
INSERT INTO T2 VALUES ('1', '1');
commit;

這個事務要往兩個表中插入記錄，插入資料的程序中，生成的日志都得先保存起來，但又不能在還沒 commit 的時候就直接寫到 redo log 檔案里，

因此就需要 redo log buffer 出場了，它就是一塊記憶體，用來先存 redo 日志的，也就是說，在執行第一個 insert 的時候，資料的記憶體被修改了，redo log buffer 也寫入了日志，

但是，真正把日志寫到 redo log 檔案，是在執行 commit 陳述句的時候做的，

以下是我截取的部分 redo log buffer 的源代碼：

/** redo log buffer */
struct log_t{
	char		pad1[CACHE_LINE_SIZE];
	lsn_t		lsn;
	ulint		buf_free;   // buffer 內剩余空間的起始點的 offset
#ifndef UNIV_HOTBACKUP
	char		pad2[CACHE_LINE_SIZE];
	LogSysMutex	mutex;
	LogSysMutex	write_mutex;
	char		pad3[CACHE_LINE_SIZE];
	FlushOrderMutex	log_flush_order_mutex;
#endif /* !UNIV_HOTBACKUP */
	byte*		buf_ptr;    // 隱性的 buffer
	byte*		buf;        // 真正操作的 buffer
	bool		first_in_use;
	ulint		buf_size;   // buffer大小
	bool		check_flush_or_checkpoint;
	UT_LIST_BASE_NODE_T(log_group_t) log_groups;

#ifndef UNIV_HOTBACKUP
	/** The fields involved in the log buffer flush @{ */
	ulint		buf_next_to_write;
	volatile bool	is_extending;
	lsn_t		write_lsn;	/*!< last written lsn */
	lsn_t		current_flush_lsn;
	lsn_t		flushed_to_disk_lsn;
	ulint		n_pending_flushes;
	os_event_t	flush_event;
	ulint		n_log_ios;
	ulint		n_log_ios_old;
	time_t		last_printout_time;

	/** Fields involved in checkpoints @{ */
	lsn_t		log_group_capacity;
	lsn_t		max_modified_age_async;
	lsn_t		max_modified_age_sync;
	lsn_t		max_checkpoint_age_async;
	lsn_t		max_checkpoint_age;
	ib_uint64_t	next_checkpoint_no;
	lsn_t		last_checkpoint_lsn;
	lsn_t		next_checkpoint_lsn;
	mtr_buf_t*	append_on_checkpoint;
	ulint		n_pending_checkpoint_writes;
	rw_lock_t	checkpoint_lock;
#endif /* !UNIV_HOTBACKUP */
	byte*		checkpoint_buf_ptr;
	byte*		checkpoint_buf;
	/* @} */
};

redo log buffer 本質上只是一個 byte 陣列，但是為了維護這個 buffer 還需要設定很多其他的 meta data，這些 meta data 全部封裝在 log_t 結構體中，

總結

這篇文章主要介紹了 MySQL 里面最重要的兩個日志，即物理日志 redo log（重做日志）和邏輯日志 binlog（歸檔日志），還講解了有與日志相關的一些問題，

另外還介紹了與 MySQL 日志系統密切相關的兩階段提交（2PC），兩階段提交是解決分布式系統的一致性問題常用的一個方案，類似的還有三階段提交（3PC）和 PAXOS 演算法，
