incubator-dolphinscheduler 如何在不寫任何新代碼的情況下，能快速接入到prometheus和grafana中進行監控-有解無憂

一、prometheus和grafana 簡介

Prometheus 是繼 Kubernetes 之后的第二個 CNCF “畢業” 專案，其監控理念傳承于由谷歌研發的一款內部監控軟體，現主要開發語言為 go，代碼目前已經托管在 github 中，遵從 apache 2.0 開源協議，受歡迎的程度非常高，github 地址為：https://github.com/prometheus/，

　　監控通常可以分為白盒監控和黑盒監控，

　　白盒監控：一般是指通過監控應用程式內部的運行狀態及相應的指標來判斷可能會發生的問題，從而提前做出預判或者對應用程式進行相關優化，
　　黑盒監控：監控系統或服務的運行狀態，比如報錯、超時等，在發生例外時做出相應處理措施，

prometheus的優勢：

易于管理，通俗易懂，prometheus在使用時只有一個二進制的執行檔案，安裝非常簡單，不依賴于任何別的應用，
　　能夠輕易獲取服務內部狀態，比如jvm等，
　　高效靈活的查詢陳述句，每秒可以處理百萬級的監控指標
　　支持本地和遠程存盤，支持時序資料庫
　　采用http協議，默認pull模式拉取資料，也可以通過中間網關push資料（需要安裝push gateway）
　　支持自動發現（通過服務的方式進行自動發現待監控的目標，可以通過Consul實作服務發現）
　　可擴展，支持用戶自定義開發
　　易集成，可以和grafana 快速集成，

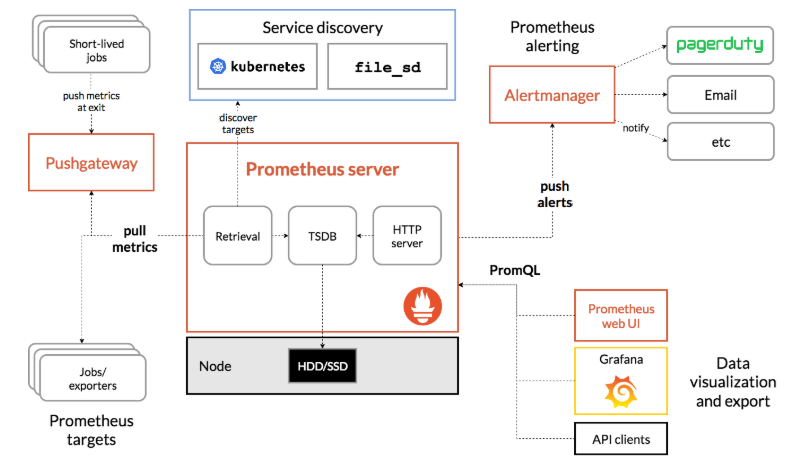

備注：此架構圖摘自prometheus官方網站

prometheus根據配置定時可以去拉取各個節點的資料，默認使用的拉取方式是pull，當然也可以支持使用pushgateway提供的push方式去獲取各個監控節點的資料，將獲取到的資料存入TSDB（時序型資料庫），pushgateway 就是外部的應用可以將監控的資料主動推送給pushgateway，然后prometheus 自動從pushgateway進行拉取，此時prometheus已經獲取到了監控資料，可以使用內置的PromQL進行查詢，它的報警功能使用Alertmanager提供，Alertmanager是prometheus的告警管理和發送報警的一個組件，prometheus原生的圖示功能由于過于簡單，尤其是可視化的界面比較簡單，因此建議將prometheus資料接入grafana，由grafana進行統一管理，

Grafana是開源的可視化監控、資料分析利器，支持多種資料庫型別和豐富的套件，目前已支持超過50多個資料源，50多個面板，17個應用程式和1700多個不同的儀表圖，（本文作者：張永清，轉載請注明來源博客園：https://www.cnblogs.com/laoqing/p/14538635.html）

擁有快速靈活的客戶端圖表，面板插件有許多不同方式的可視化指標和日志，官方提供的庫中包含了豐富的儀表盤插件，比如甘特圖、熱圖、折線圖、各種圖表等多種展示方式，

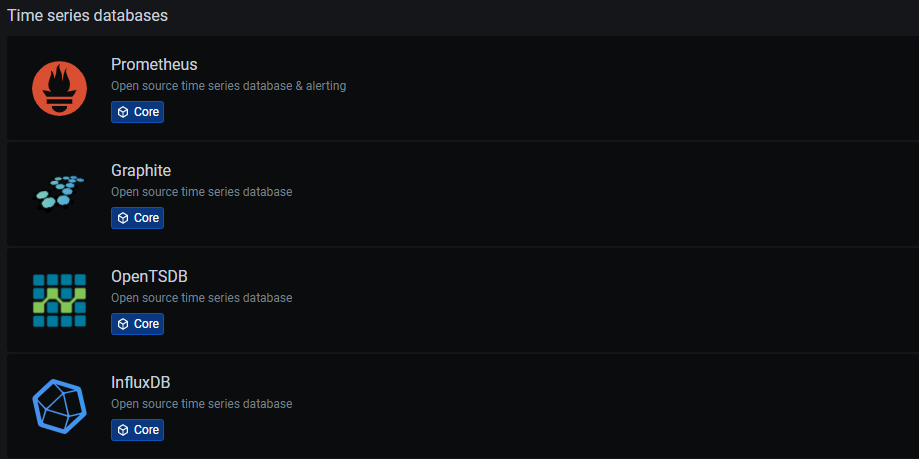

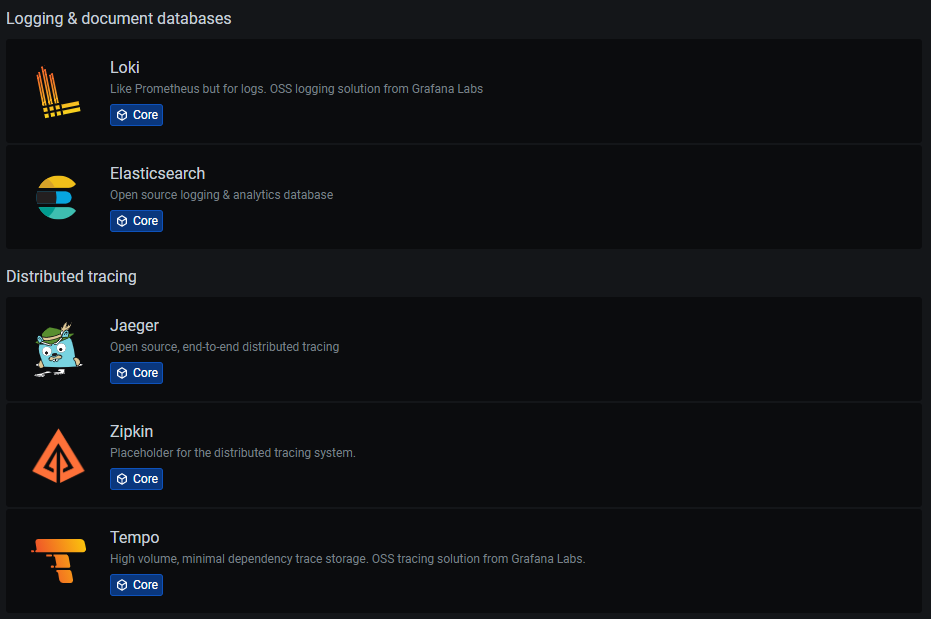

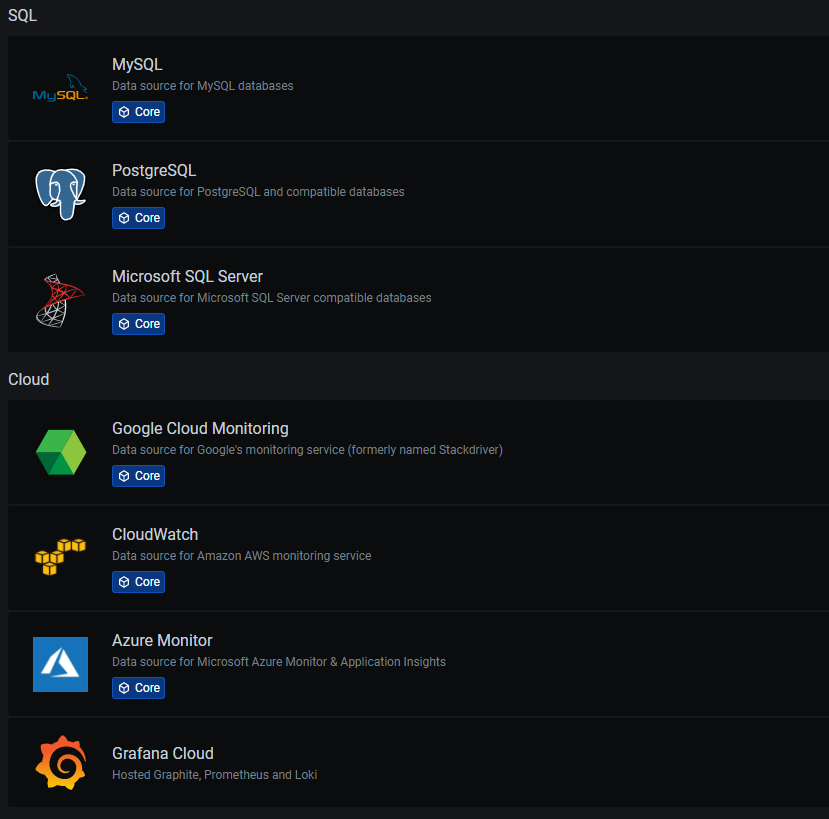

支持許多不同的時間序列資料（資料源）存盤后端，每個資料源都有一個特定查詢編輯器，官方支持資料源：Graphite、infloxdb、opensdb、prometheus、elasticsearch、cloudwatch，mysql ，zabbix等，每個資料源的查詢語言和功能有較大差異，可以將來自多個資料源的資料組合到一個儀表板上，但每個面板都要系結到指定的資料源中，如下圖所示，

告警允許將規則附加到儀表板面板上，保存儀表板時會將警報規則提取到單獨的警報規則存盤中，并安排它們進行評估，報警訊息還能支持釘釘、郵箱等推送至移動端，
支持集成豐富多樣的插件，也可以支持自定義的插件開發，

二、incubator-dolphinscheduler 簡介

incubator-dolphinscheduler是一個由國內公司發起的大資料領域的開源調度專案，incubator-dolphinscheduler 能夠支撐非常多的應用場景，包括：

以DAG圖的方式將Task按照任務的依賴關系關聯起來，可實時可視化監控任務的運行狀態
支持豐富的任務型別：Shell、MR、Spark、SQL(mysql、postgresql、hive、sparksql),Python,Sub_Process、Procedure，flink，datax，sqoop，http等
支持作業流定時調度、依賴調度、手動調度、手動暫停/停止/恢復，同時支持失敗重試/告警、從指定節點恢復失敗、Kill任務等操作
支持作業流優先級、任務優先級及任務的故障轉移及任務超時告警/失敗
支持作業流全域引數及節點自定義引數設定
支持資源檔案的在線上傳/下載，管理等，支持在線檔案創建、編輯
支持任務日志在線查看及滾動、在線下載日志等
實作集群HA，通過Zookeeper實作Master集群和Worker集群去中心化
支持對Master/Worker cpu load，memory，cpu在線查看
支持作業流運行歷史樹形/甘特圖展示、支持任務狀態統計、流程狀態統計
支持補數
支持多租戶
支持國際化

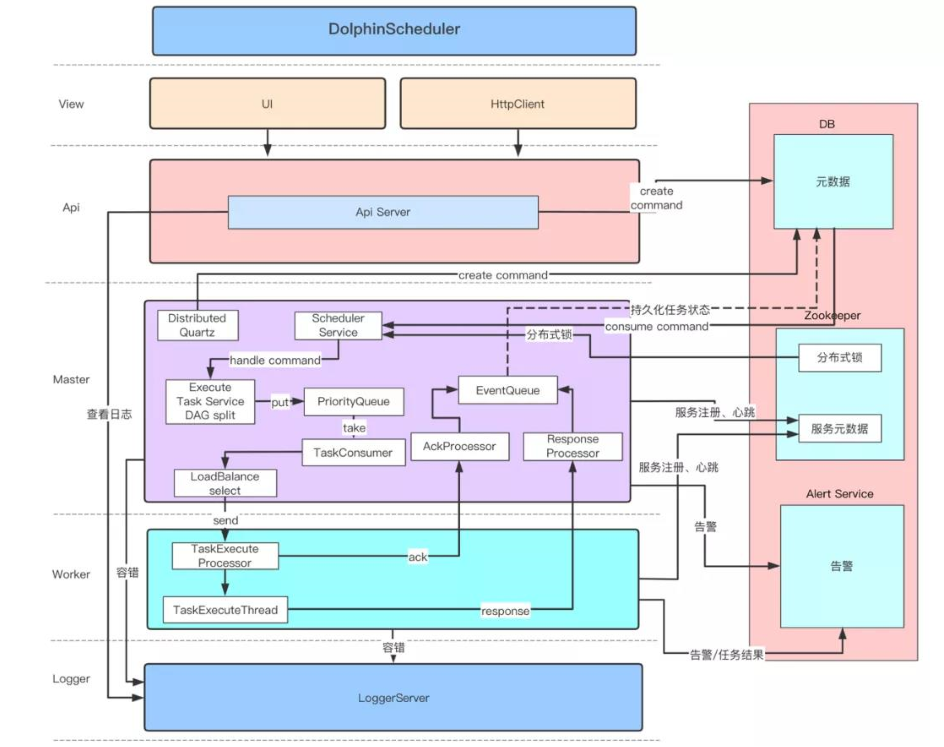

備注：此架構圖摘自社區官方網站

三、incubator-dolphinscheduler 如何快速接入到prometheus和grafana 中進行監控

1、通過prometheus中push gateway的方式采集監控指標資料，

需要借助push gateway一起，然后將資料發送到push gateway 地址中，比如地址為http://10.25x.xx.xx:8085，那么就可以寫一個shell 腳本，通過crontab調度或者incubator-dolphinscheduler調度，定期運行shell腳本，來發送指標資料到prometheus中，

#!/bin/bash
failedTaskCounts=`mysql -h 10.25x.xx.xx -u username -ppassword -e "select 'failed' as failTotal ,count(distinct(process_definition_id))
as failCounts from dolphinscheduler.t_ds_process_instance where state=6 and start_time>='${datetimestr} 00:00:00'" |grep "failed"|awk -F " " '{print $2}'`
echo "failedTaskCounts:${failedTaskCounts}"
job_name="Scheduling_system"
instance_name="dolphinscheduler"
cat <<EOF | curl --data-binary @- http://10.25x.xx.xx:8085/metrics/job/$job_name/instance/$instance_name
failedSchedulingTaskCounts $failedTaskCounts
EOF

這段腳本中failedSchedulingTaskCounts 就是定義的prometheus中的一個指標，腳本通過sql陳述句查詢出失敗的任務數，然后發送到prometheus中，

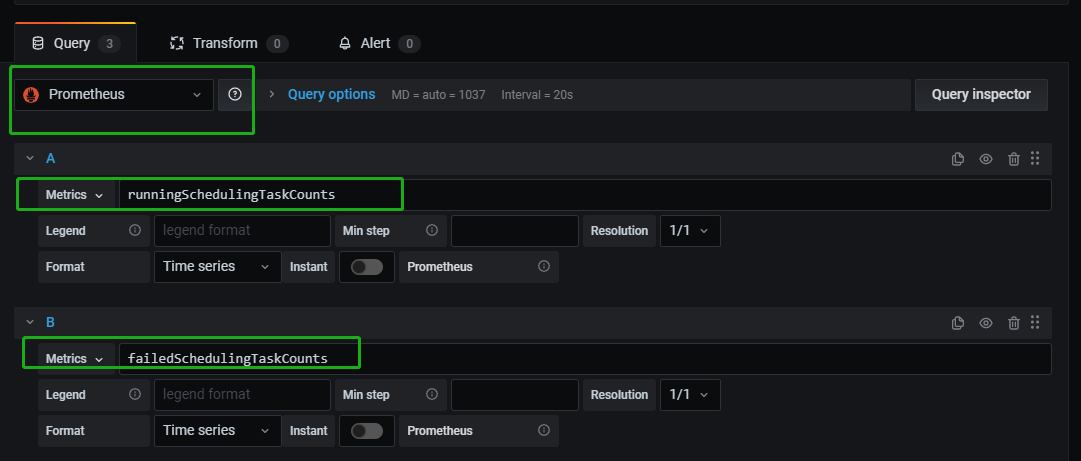

然后在grafana 中就可以選擇資料源為prometheus，并且選擇對應的指標，

比如可以通過如下shell 腳本采集正在運行的任務數，然后通過push gateway 發送到prometheus中，（本文作者：張永清，轉載請注明來源博客園：https://www.cnblogs.com/laoqing/p/14538635.html）

#!/bin/bash
runningTaskCounts=`mysql -h 10.25x.xx.xx -u username -ppassword -e "select 'running' as runTotal ,count(distinct(process_definition_id))  as runCounts from dolphinscheduler.t_ds_process_instance where state=1" |grep "running"|awk -F " " '{print $2}'`
echo "runningTaskCounts:${runningTaskCounts}"
job_name="Scheduling_system"

instance_name="dolphinscheduler"
if [ "${runningTaskCounts}yy" == "yy" ];then
runningTaskCounts=0
fi
cat <<EOF | curl --data-binary @- http://10.25x.xx.xx:8085/metrics/job/$job_name/instance/$instance_name
runningSchedulingTaskCounts $runningTaskCounts
EOF

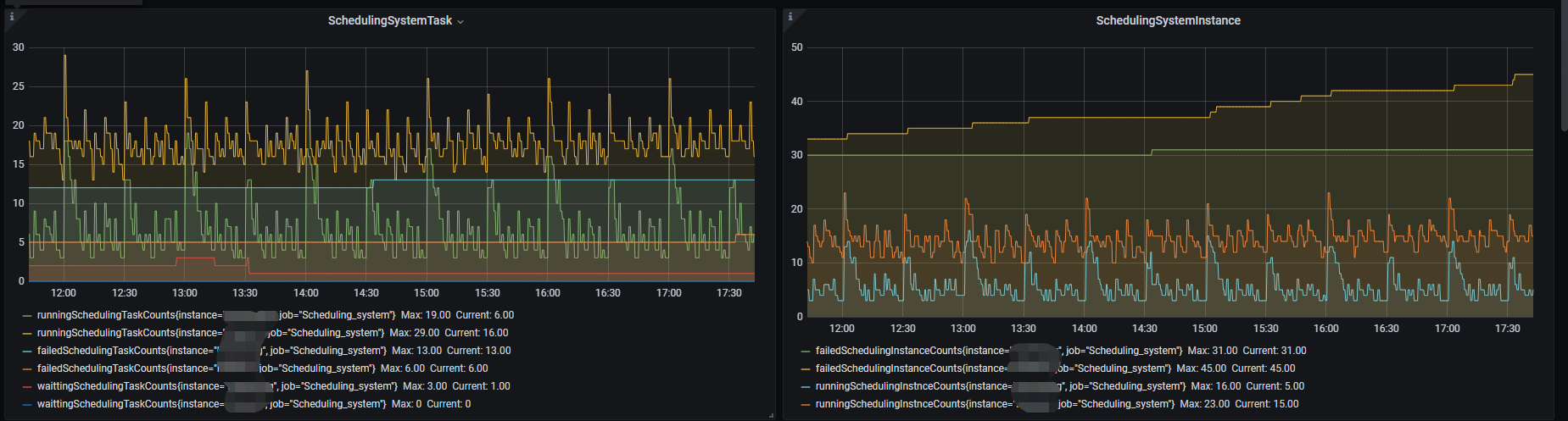

采集好了后，就可以達到如下的效果了，從這個圖就可以看出每個采集到的指標隨著時間的變化趨勢了，

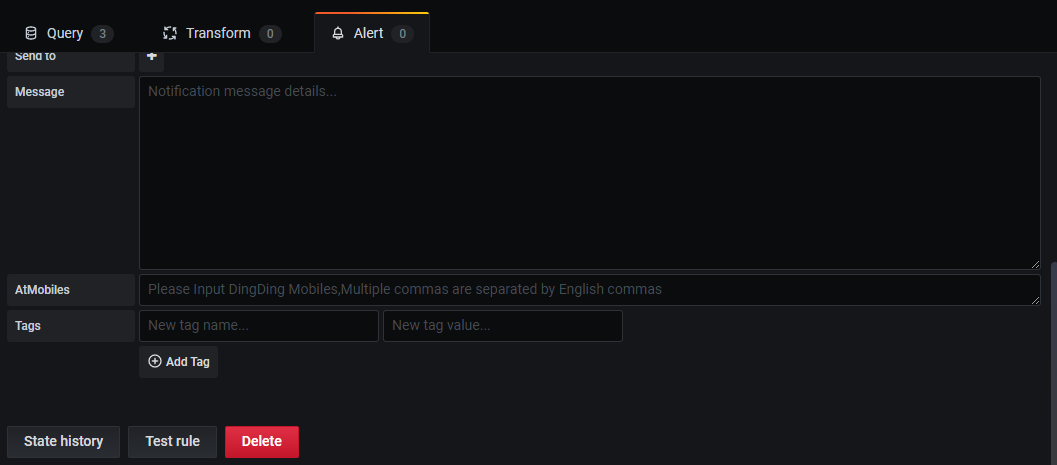

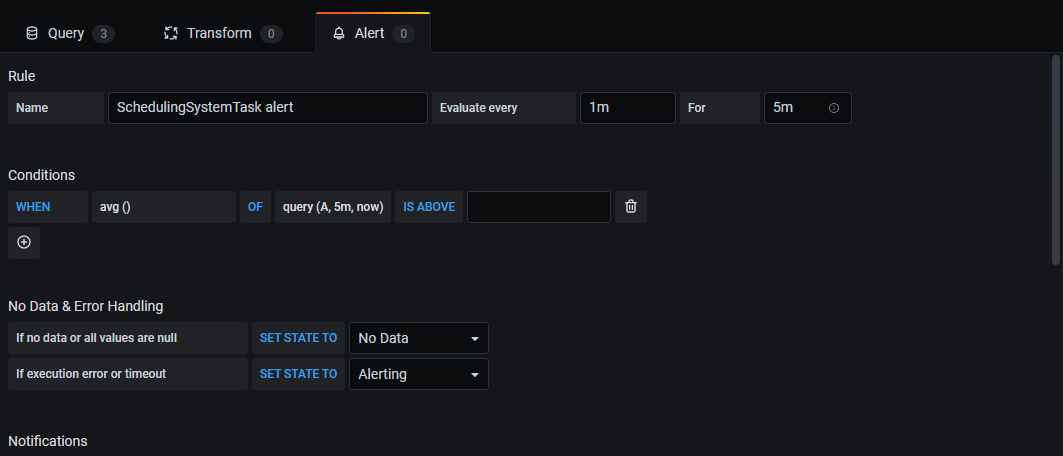

在配置好指標后，還可以配置該指標的告警，如下圖所示，點擊Create Alert 按鈕，按照頁面提示，即可以配置告警通知，

通過上述方式還可以采集到的一些其他的常見指標如下：

1)、失敗的作業流實體數

failedInstnceCounts=`mysql -h 10.25x.xx.xx -u username-ppassword -e "select 'failed' as failTotal ,count(1) as failCounts from dolphinscheduler.t_ds_process_instance where state=6 and start_time>='${datetimestr} 00:00:00'" |grep "failed"|awk -F " " '{print $2}'`
echo "failedInstnceCounts:${failedInstnceCounts}"
job_name="Scheduling_system"
instance_name="dolphinscheduler"
cat <<EOF | curl --data-binary @- http://10.25x.xx.xx:8085/metrics/job/$job_name/instance/$instance_name
failedSchedulingInstanceCounts $failedInstnceCounts
EOF

2)、等待中的作業任務流數

waittingTaskCounts=`mysql -h 10.25x.xx.xx -u username -ppassword -e "select 'waitting' as waitTotal ,count(distinct(process_definition_id)) as waitCounts from dolphinscheduler.t_ds_process_instance where state in(10,11) and start_time>='${sevenDayAgo} 00:00:00'" |grep "waitting"|awk -F " " '{print $2}'`
echo "waittingTaskCounts:${waittingTaskCounts}"
job_name="Scheduling_system"
instance_name="dolphinscheduler"
cat <<EOF | curl --data-binary @- http://10.25x.xx.xx:8085/metrics/job/$job_name/instance/$instance_name
waittingSchedulingTaskCounts $waittingTaskCounts
EOF

3)、運行中的作業流實體數

runningInstnceCounts=`mysql -h 10.25x.xx.xx -u username -ppassword -e "select 'running' as runTotal ,count(1)  as runCounts from dolphinscheduler.t_ds_process_instance where state=1" |grep "running"|awk -F " " '{print $2}'`
echo "runningInstnceCounts:${runningInstnceCounts}"

job_name="Scheduling_system"

instance_name="dolphinscheduler"
if [ "${runningInstnceCounts}yy" == "yy" ];then
runningInstnceCounts=0
fi
cat <<EOF | curl --data-binary @- http://10.25x.xx.xx:8085/metrics/job/$job_name/instance/$instance_name
runningSchedulingInstnceCounts $runningInstnceCounts
EOF

2、通過grafana 直接查詢dolphinscheduler自身的Mysql資料庫（也可以是別的資料庫）

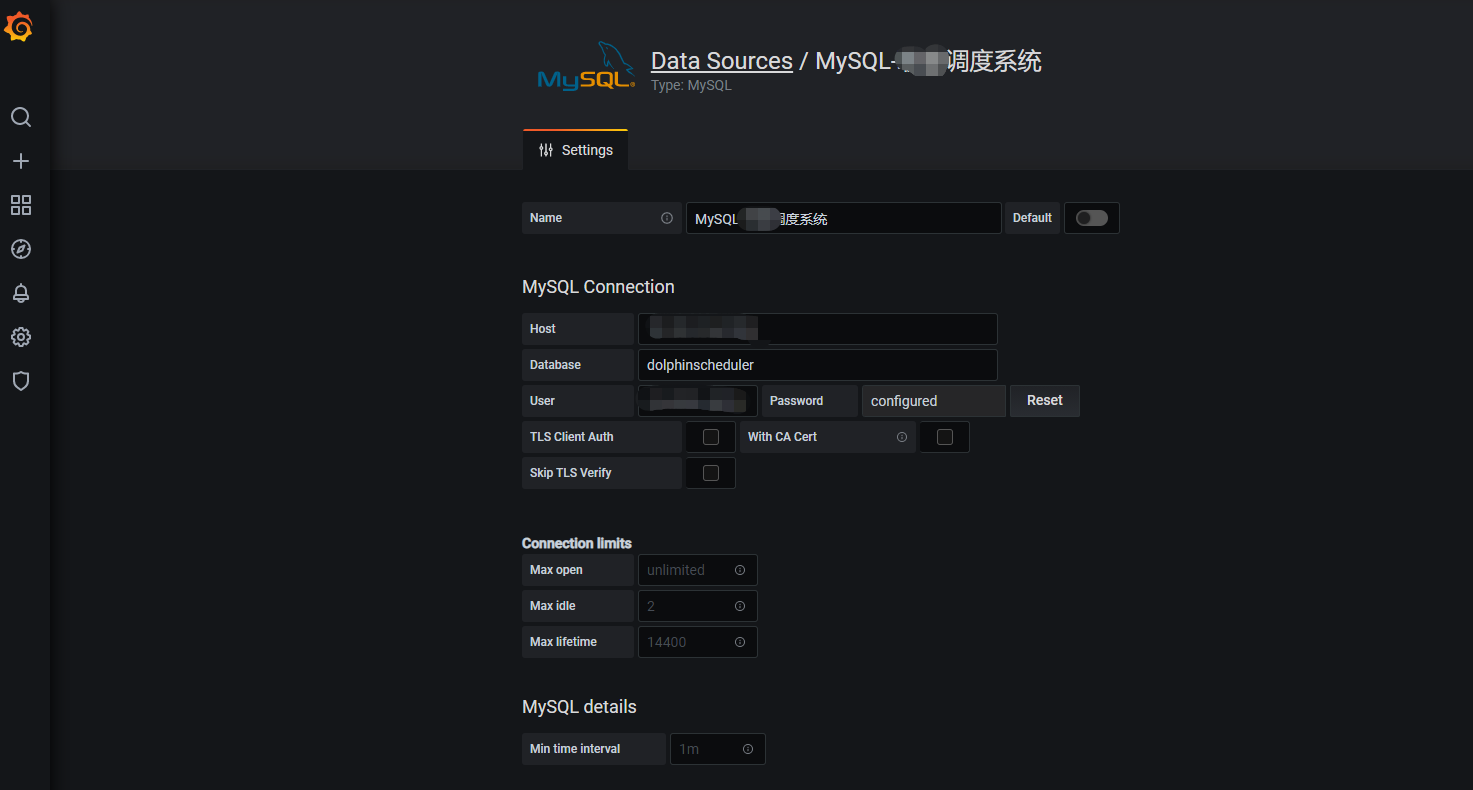

首先需要在grafana 中定義一個資料源，這個資料源就是dolphinscheduler自身的Mysql資料庫，

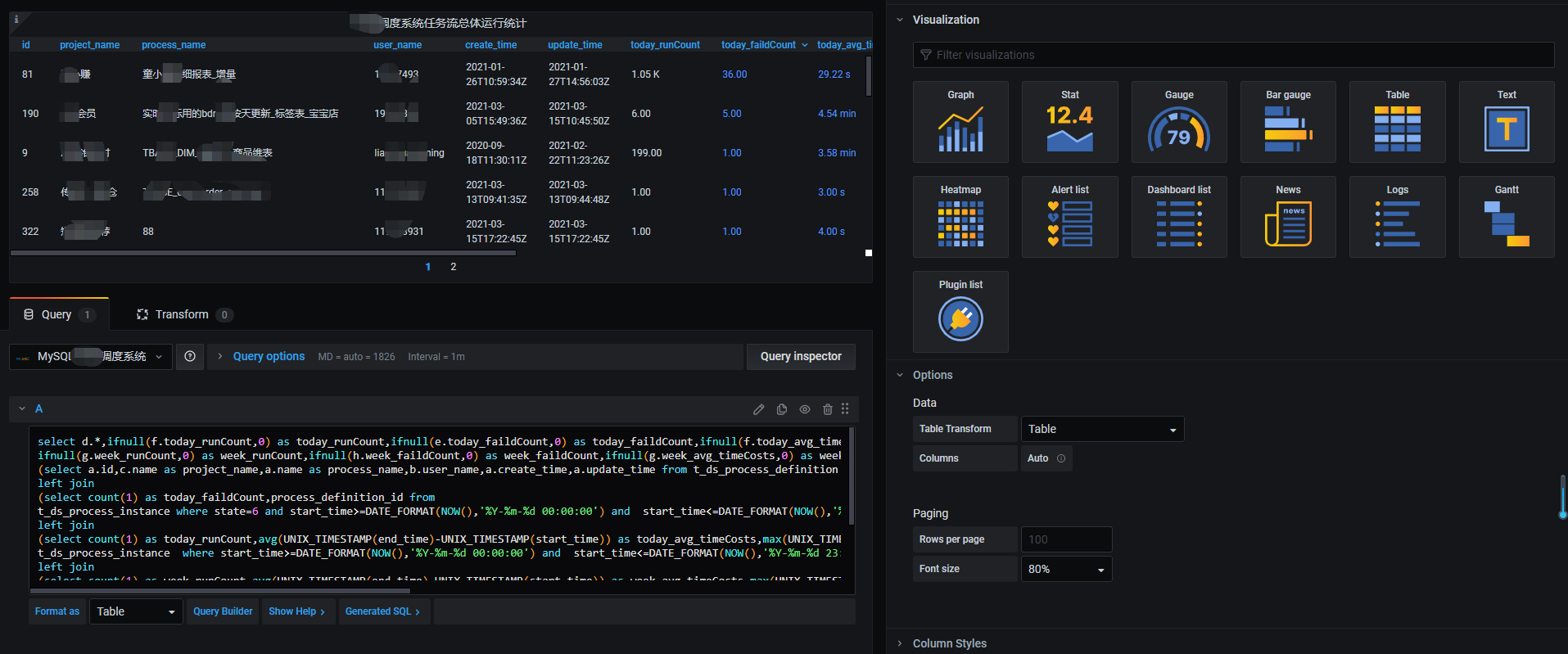

然后在grafana 中選擇這個資料源，Format as 格式選擇table，輸入對應的sql陳述句，（本文作者：張永清，轉載請注明來源博客園：https://www.cnblogs.com/laoqing/p/14538635.html）

比如如下sql，統計本周以及當日正在運行的調度任務的情況，

select d.*,ifnull(f.today_runCount,0) as today_runCount,ifnull(e.today_faildCount,0) as today_faildCount,ifnull(f.today_avg_timeCosts,0) as today_avg_timeCosts,ifnull(f.today_max_timeCosts,0) as today_max_timeCosts,
ifnull(g.week_runCount,0) as week_runCount,ifnull(h.week_faildCount,0) as week_faildCount,ifnull(g.week_avg_timeCosts,0) as week_avg_timeCosts,ifnull(g.week_max_timeCosts,0) as week_max_timeCosts from
(select a.id,c.name as project_name,a.name as process_name,b.user_name,a.create_time,a.update_time from t_ds_process_definition a,t_ds_user b, t_ds_project c  where a.user_id=b.id and c.id=a.project_id and a.release_state=$status) d
left join
(select count(1) as today_faildCount,process_definition_id from
t_ds_process_instance where state=6 and start_time>=DATE_FORMAT(NOW(),'%Y-%m-%d 00:00:00') and  start_time<=DATE_FORMAT(NOW(),'%Y-%m-%d 23:59:59') group by process_definition_id ) e  on d.id=e.process_definition_id
left join
(select count(1) as today_runCount,avg(UNIX_TIMESTAMP(end_time)-UNIX_TIMESTAMP(start_time)) as today_avg_timeCosts,max(UNIX_TIMESTAMP(end_time)-UNIX_TIMESTAMP(start_time)) as today_max_timeCosts,process_definition_id from
t_ds_process_instance  where start_time>=DATE_FORMAT(NOW(),'%Y-%m-%d 00:00:00') and  start_time<=DATE_FORMAT(NOW(),'%Y-%m-%d 23:59:59') group by process_definition_id ) f on d.id=f.process_definition_id
left join
(select count(1) as week_runCount,avg(UNIX_TIMESTAMP(end_time)-UNIX_TIMESTAMP(start_time)) as week_avg_timeCosts,max(UNIX_TIMESTAMP(end_time)-UNIX_TIMESTAMP(start_time)) as week_max_timeCosts,process_definition_id from
t_ds_process_instance  where start_time>=DATE_FORMAT(SUBDATE(CURDATE(),DATE_FORMAT(CURDATE(),'%w')-1), '%Y-%m-%d 00:00:00') and  start_time<=DATE_FORMAT(SUBDATE(CURDATE(),DATE_FORMAT(CURDATE(),'%w')-7), '%Y-%m-%d 23:59:59') group by process_definition_id ) g
on d.id=g.process_definition_id  left join
(select count(1) as week_faildCount,process_definition_id from
t_ds_process_instance where state=6 and start_time>=DATE_FORMAT(SUBDATE(CURDATE(),DATE_FORMAT(CURDATE(),'%w')-1), '%Y-%m-%d 00:00:00')  and  start_time<=DATE_FORMAT( SUBDATE(CURDATE(),DATE_FORMAT(CURDATE(),'%w')-7), '%Y-%m-%d 23:59:59') group by process_definition_id ) h
on d.id=h.process_definition_id

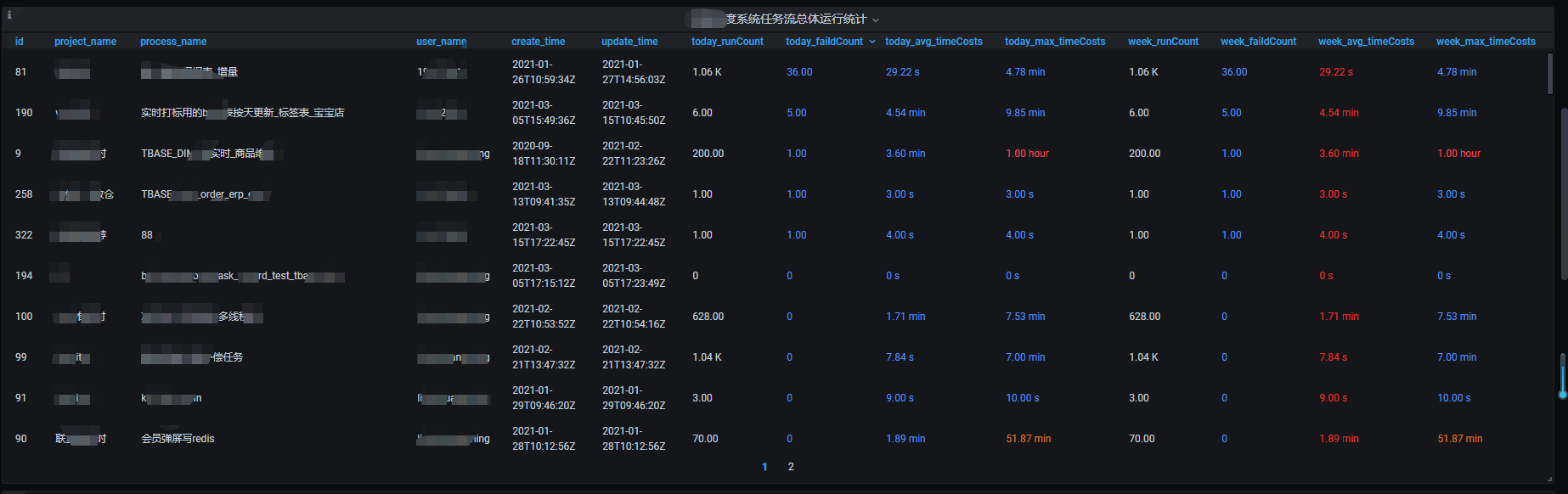

這些配置完后，保存就可以得到如下的表格：（本文作者：張永清，轉載請注明來源博客園：https://www.cnblogs.com/laoqing/p/14538635.html）

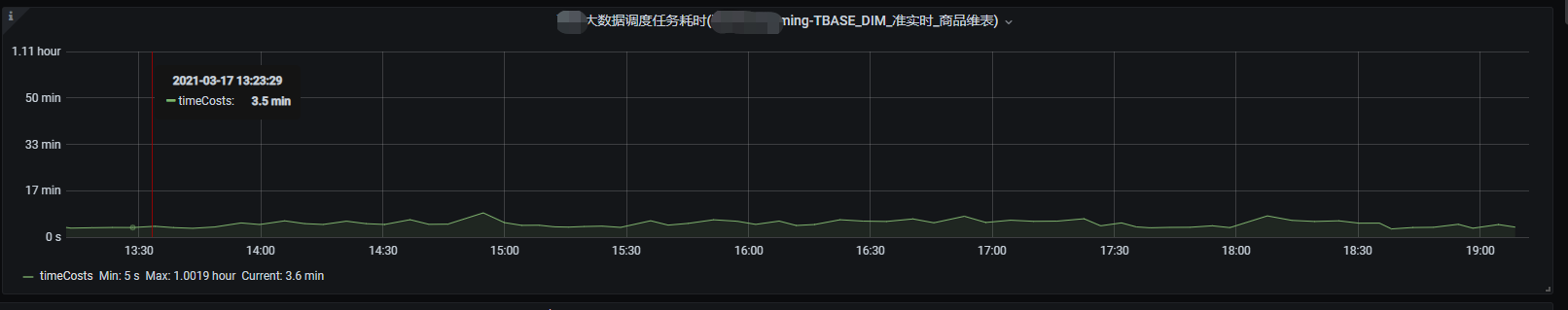

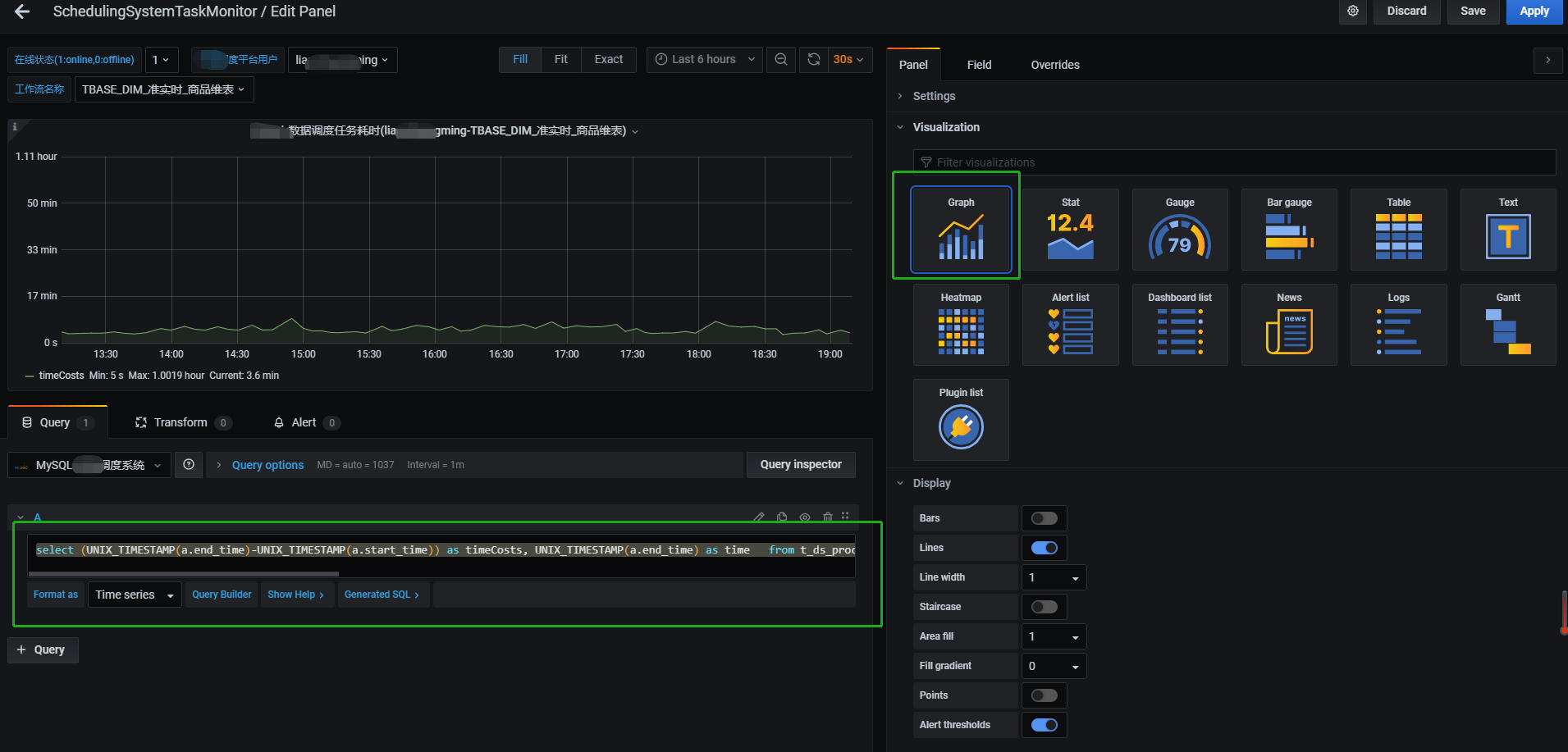

通過類似上述方式的配置，在輸入sql后，選擇Graph視圖時，還可以生成任務耗時的曲線圖，如下所示

select (UNIX_TIMESTAMP(a.end_time)-UNIX_TIMESTAMP(a.start_time)) as timeCosts, UNIX_TIMESTAMP(a.end_time) as time   from t_ds_process_instance a,t_ds_process_definition b where end_time>=DATE_FORMAT( DATE_SUB(CURDATE(), INTERVAL 1 MONTH), '%Y-%m-01 00:00:00')  and end_time is not null and a.process_definition_id=b.id and b.name='$process_name'

還可以支持甘特圖等多種圖，此處不再一一介紹了，
