分享嘉賓：張建 PingCAP TiDB優化器與執行引擎技術負責人

編輯整理：Druid中國用戶組第6次大資料MeetUp

出品平臺：DataFunTalk

導讀： 本次報告張老師主要從原理上帶大家深入了解 TiDB SQL 優化器中的關鍵模塊，比如應用一堆邏輯優化規則的邏輯優化部分，基于代價的物理優化部分，還有和代價估算密切相關的統計資訊等，

本文將從以下幾個方面介紹：首先講一下TiDB的整體架構，接下來就是優化器的兩個比較重要的模塊，一個是SQL優化，做執行計劃生成；另一個模塊就是統計資訊模塊，其作用是輔助執行計劃生成，為每一個執行計劃計算cost提供幫助，最后介紹下優化器還有哪些后續作業需要完成，

--

01 TiDB的整體架構

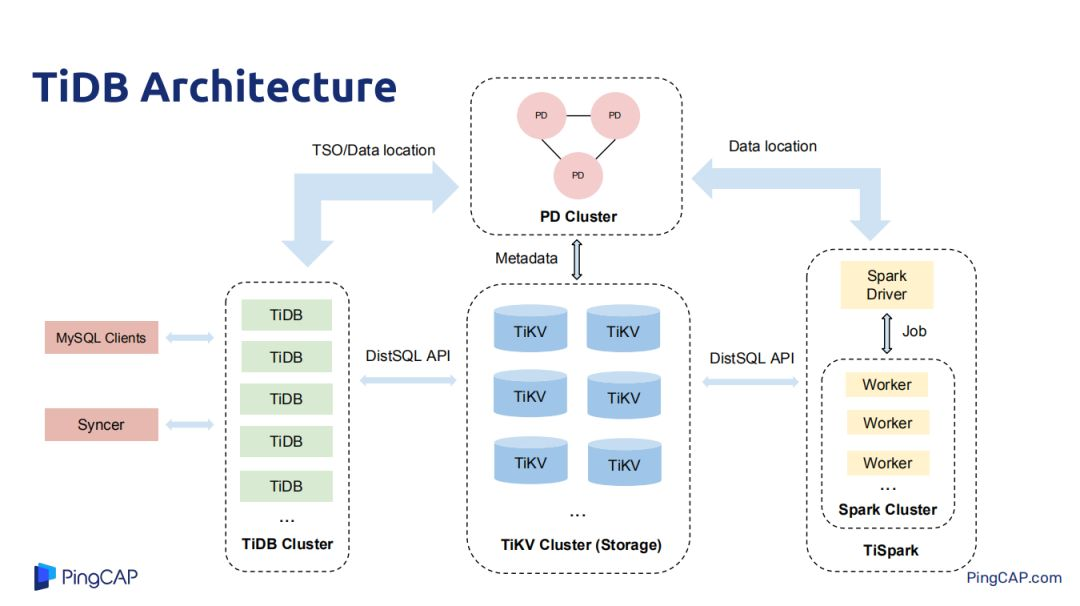

TiDB架構主要分為四個模塊：TiDB、TiKV、TiSpark和PD，TiKV是用來做資料存盤，是一個帶事務的、分布式的key-value存盤，PD集群是對原始資料里用來存盤key-value里每一個范圍的的k-v存盤在每一個具體的k-v元資料資訊，也會負責做一些熱點調度；如熱點 region調度，在Tikv中做資料復制和分布式調度都是rastgroup做的，每一個讀寫請求都下放到Tikv的leader上去，可能會存在某些Tikv的server或者機器的region leader特別多，這個時候PD集群就會發揮熱點調度功能，將一些熱點leader調度到其他機器上去，TiDB是所有場景中對接用戶客戶端的一層，也負責做SQL的優化，也支持所有SQL算子實作，Spark集群是用來做重型IP的SQL或者作業查詢，做一些分布式計算，

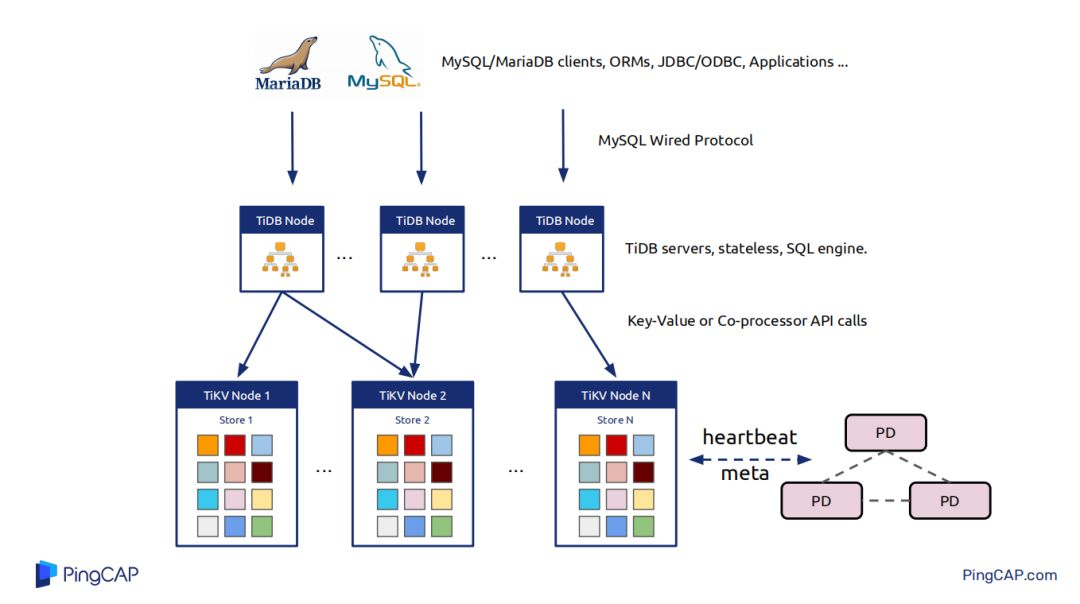

刨除Spark，TiDB集群主要有三個核心部分，最上層TiDB對接用戶的各種My SQL/Maria DB clients，ORMs，JDBC/ODBC，TiDB的節點與節點之間本身是不做任何資料互動，是無狀態的，其節點就是決議用戶的query，query的執行計劃生成，把一些執行計劃下推到一些Tikv節點，將一些資料從Tikv節點拿上來，然后在PD中做計算，這就是整個TiDB的概覽，

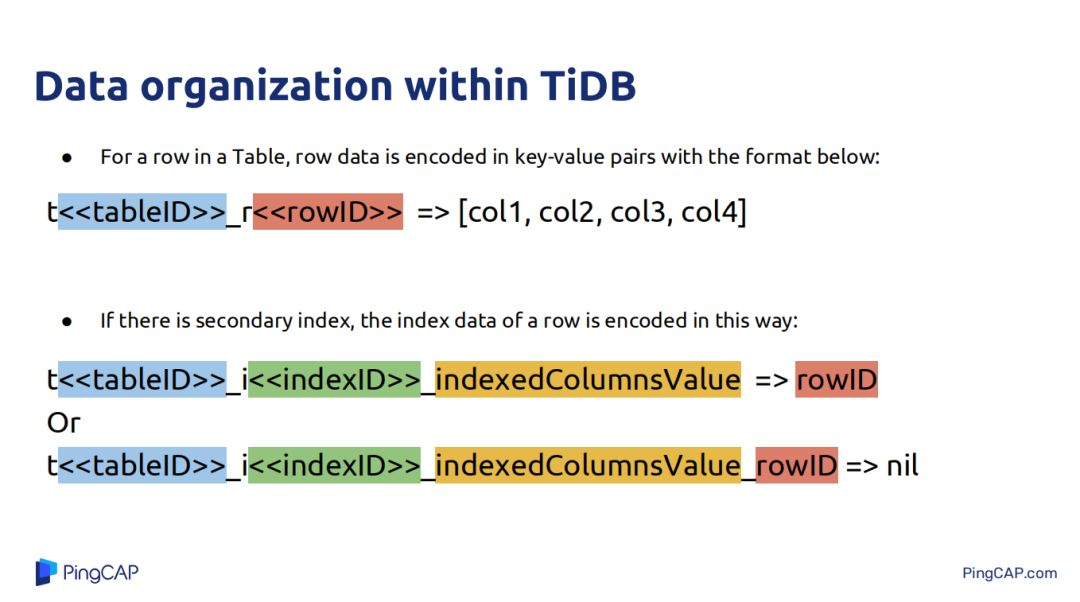

講優化器之前需要講一下TiDB中結構化的資料是如何映射到K-V資料的，在TiDB中只有兩種資料，一種是表資料，一種是為表資料創建的index資料，表資料就是tableID加RowID的形式將其映射為Key-Value中的key，表資料中具體每一行的資料一個col的映射為其value，以Key-Value的形式存盤到Tikv中，索引資料分為兩種一種是唯一索引和非唯一索引，唯一索引就是tableID+IndexID+索引的值構成Key-Value中的key，唯一索引對應的那一行的RowID，非唯一索引就是將rowID encode到Key中，

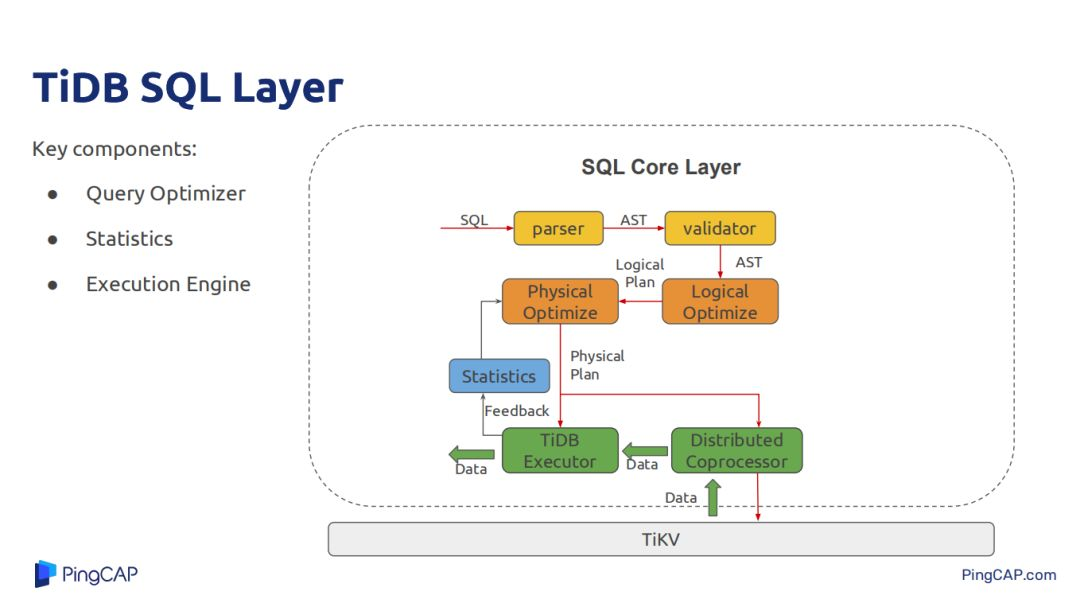

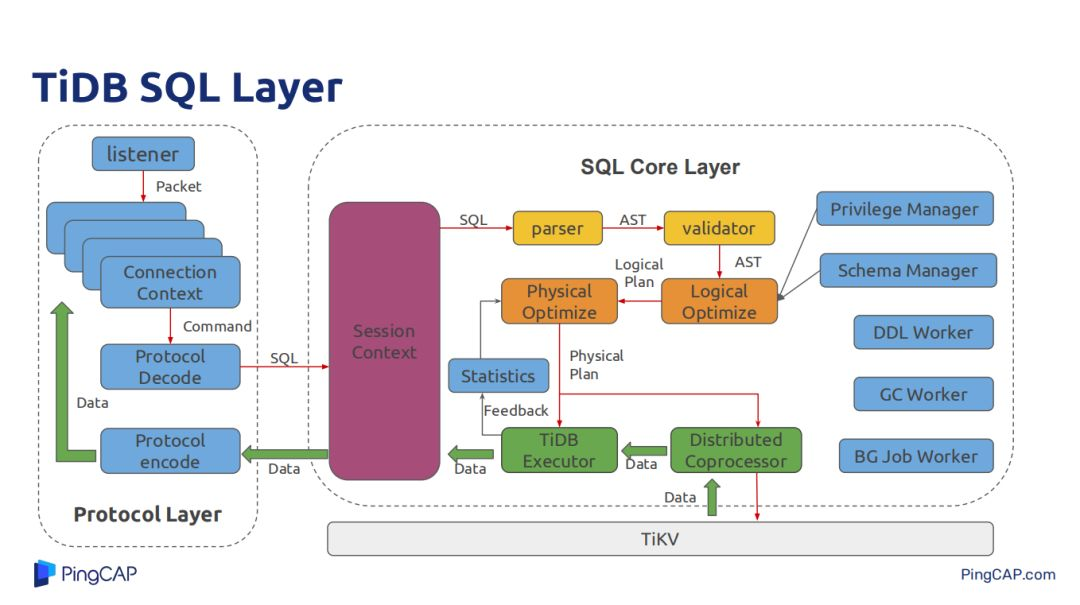

下面是TiDB SQL層的應用組件，左邊是協議層，主要負責用戶的connect連接，和JDBC/ODBC做一些資料協議，決議用戶的SQL，將處理好的結果資料以MySQL的形式encode成符合MySQL規范的格式化資料回傳給客戶端，中間的Session Context主要負責一個session里面需要處理的一些用戶設定的各種變數，最右邊就是各種權限管理的manager、源資訊管理、DDL Worker，還有GC Worker也是在TiDB層，

今天主要介紹SQL經過parser 再經過AST，然后Optimize，經過TiDB的SQL執行引擎，還有經過Tikv提供的Coprocessor，Coprocessor支持簡單的運算式計算、data scan、聚合等，Tikv能讓TiDB將一些大量操作都下推到Tikv上，減少Tikv與TiDB的資料互動帶來的網路開銷，也能讓一部分計算在Tikv上分布式并行執行，

--

02 Query Optimizer

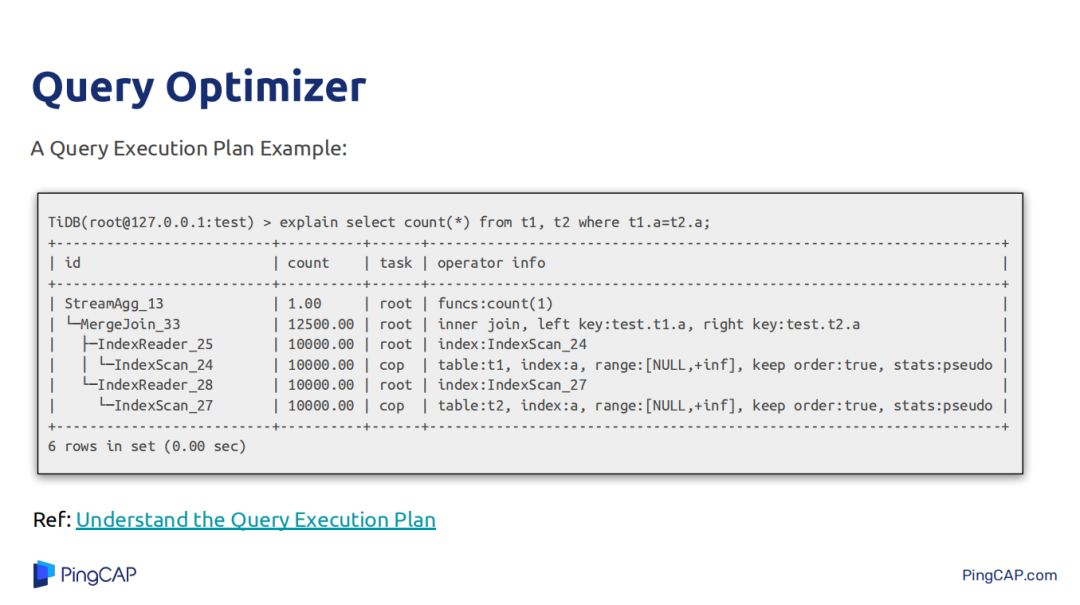

上圖中的執行計劃比較簡單，就是兩個表做join，然后對join的結果做count（*），join方式是merge join，

查詢優化器解決的作業很復雜，比如需要考慮算子的下推，比如filter的下推，盡量下推到資料源，這樣能減少所有執行資料的計算量；還有索引的選擇，join Order和join演算法的選擇，join Order指的是當有多個表做join時以什么樣的順序去執行這些join，不同的join Order意味著有不同大小的中間結果，而且join Oder也會去影響某一些join節點演算法的選擇；還有子查詢的優化，如硬子查詢是將其優化成inner join還是嵌套的方式去執行硬子查詢而不去join，這些在各種場景中因為資料源的分布不同，每一種策略都會在一種場景中有它自身的優勢，需要考慮的方面很多，實作起來也比較困難，

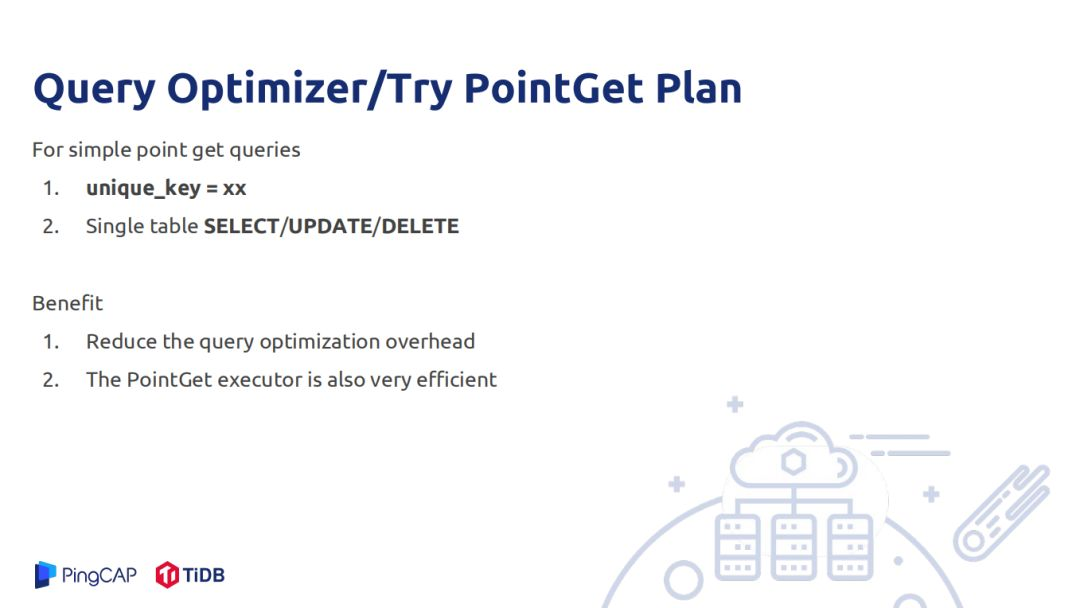

優化器進行優化邏輯復雜，進行優化需要進行一些比較重的計算，為了降低一些不必要的計算，比如對一些簡單的場景點查，根據一些組件查一條資料，這種就不需要經過特別復雜的計算，這種需要提前標記出來，直接將索引的唯一值ID決議出來，變成一次k-v scan，這種就不需要做復雜的優化，不用去做執行樹的迭代，目前TiDB中的update、delete 、scan都支持k-v scan，還有PointGet Plan也支持這種優化，

TiDB的SQL優化器分為物理優化階段和邏輯優化階段，邏輯優化階段的輸入是一個邏輯優化執行計劃，有了初始邏輯優化執行計劃后，TiDB的邏輯優化程序需要把這個邏輯執行計劃去應用一些rule，每一個rule必須具備的特點是輸出的邏輯執行計劃與輸出的邏輯執行計劃在邏輯上是等價的，邏輯優化與物理優化的區別是邏輯優化區別資料的形態是什么，是先join再聚合還是先聚合再join，它并不會去聚合算子是stream聚合還好hash聚合，也不會去關注join算子是哪一種物理算子，同時也要求rule將產生的每一個新的邏輯執行計劃一定要比原來輸入的邏輯執行計劃要更優，如將一些算子下推到資料源比不下推下去要更優，下推后上層處理的資料量變少，整體計算量就比原來少，

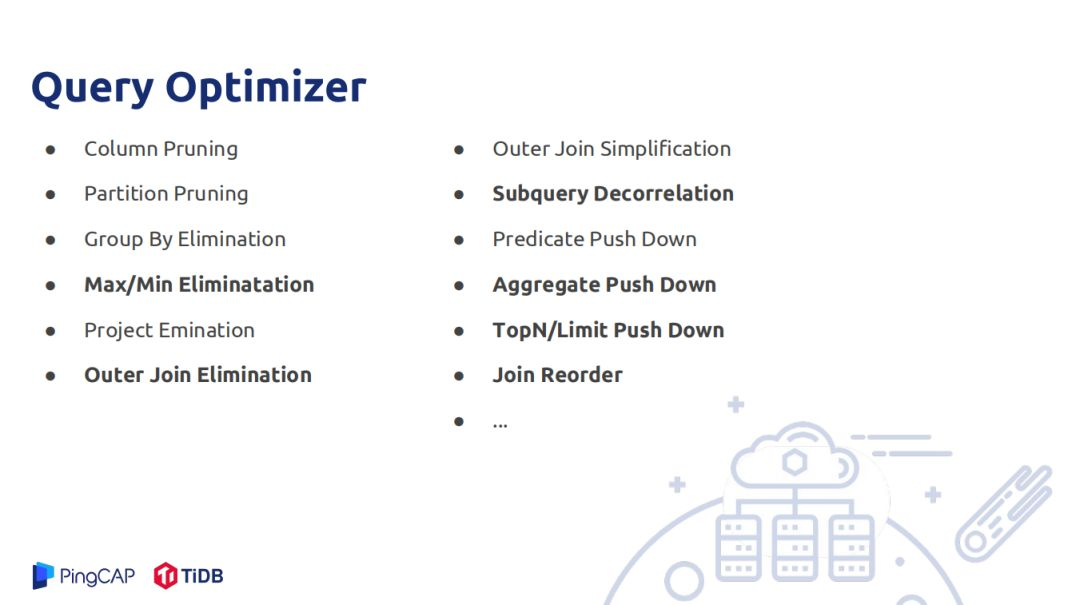

接下來就講一下TiDB中已經實作的一些邏輯優化規則，如Column Pruning就是裁減掉一些不需要的列，Partition Pruning針對的是磁區表，可以依據一些謂詞掃描去掉，Group By Elimination指的是聚合時Group By 的列是表的唯一索引時可以不用聚合，Project Emination是消除一些中間的沒用的一些投影操作，產生的原因是在一些優化規則以自己實作簡單會加一些Project ，還有就是從AST構造到最初邏輯執行計劃時也會為了實作上的簡單會去添加一些中間節點的投影操作，Outer Join Simplification主要針對null objective，如A>10，而A有又是null而且又是inner表中的列時，Outer Join就可以轉化為inner join，

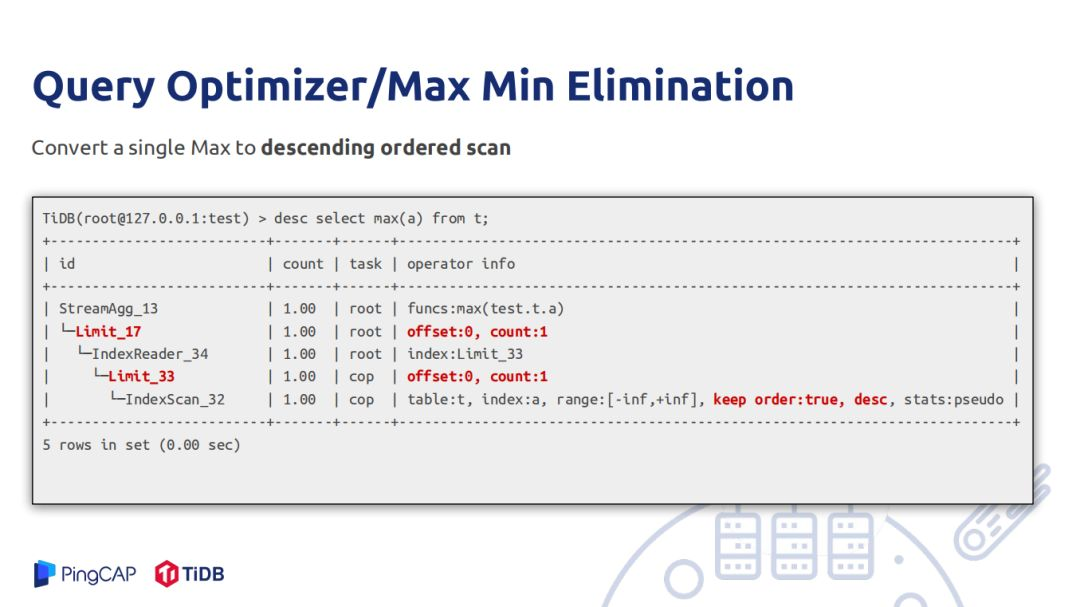

Max/Min Eliminatation在有索引的時候非常有用，如Max A是一個索引列，直接在A上做一個逆序掃第一行資料就可以對外回傳結果，頂層還有一個Max A，這個是為了處理join例外情況，如Max和count對空輸入結果值行為結果是不一樣的，需要有一個頂層的聚合函式來處理例外情況，這樣就不需要對所有資料做max，這樣做的好處就是不用做全表掃描，

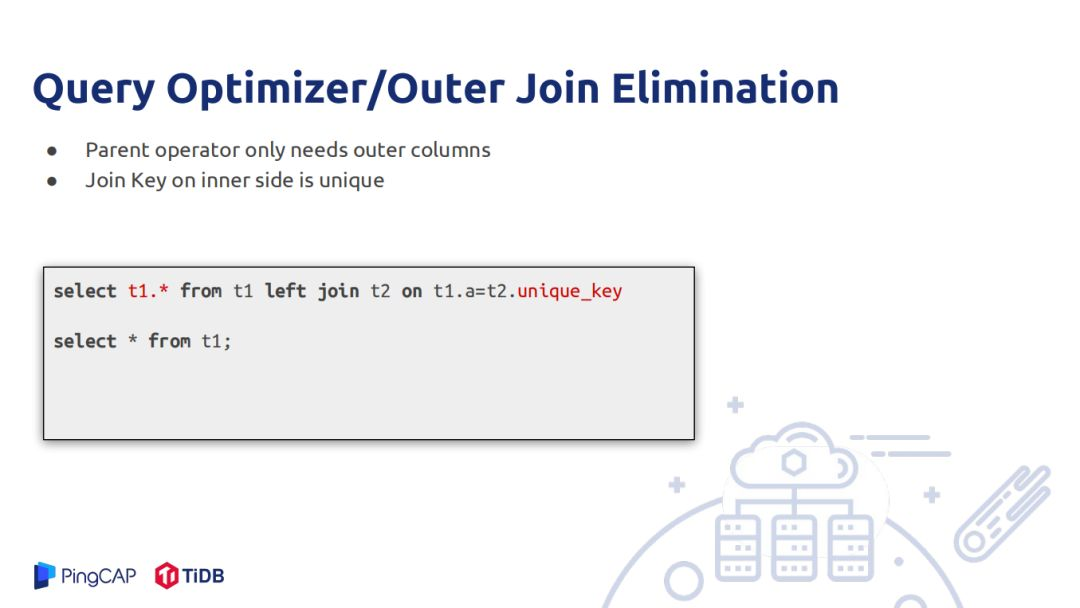

Outer Join Elimination可以將其轉化為只掃描Outer 表，比如當用戶只需要使用Outer Join 的Outer表，如例子中只需要t1表中的資料，如何inner表上的key剛好是inner表上的索引，那么這個inner表就可以扔掉，因為對于outer表中的每一條資料如果能join上，只會和inner表的一行資料join上，因為inner表上的key是唯一值，如果對應不上就是null，而回傳的資料只需要outer表，inner表上的資料不需要，還有一種情況是父節點只需要outer表的唯一值，再做outer join如果對應上會膨脹很多值，而上層只需要不同值這樣就不需要膨脹，這樣就可以消除在outer表做一個select的distinct操作，

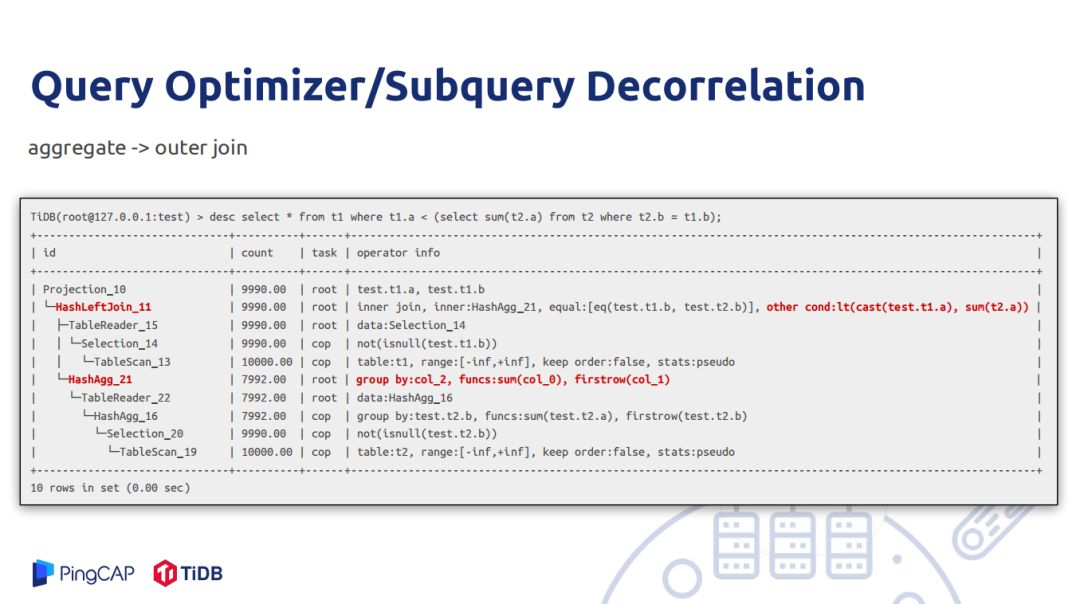

Subquery Decorrelation是一個多年研究的問題，上圖例子是先從t1表中掃一行資料，去構造t2表的filter，然后去掃描t2表中滿足這樣的資料，對t2表的A做一個聚合，最終是t1表的A類資料小于求的和，才把t1表的這行資料輸出，如果執行計劃按照上述邏輯執行，那么每一行t1的值都會對t2進行全表掃描，這樣就會對集群產生非常大的負擔，也會做很多無用的計算，因此可以將優化成先聚合再join，就是先把t2表先按過濾的條件的列做一個group by，每一個group求t2表A的和，將其求得的和再去和t1表做join，上層的arcconditon，這樣就不會對inner表頻繁的做inner操作，從整體上看不用做全表掃描，每一行outer都會對t2表做掃描，

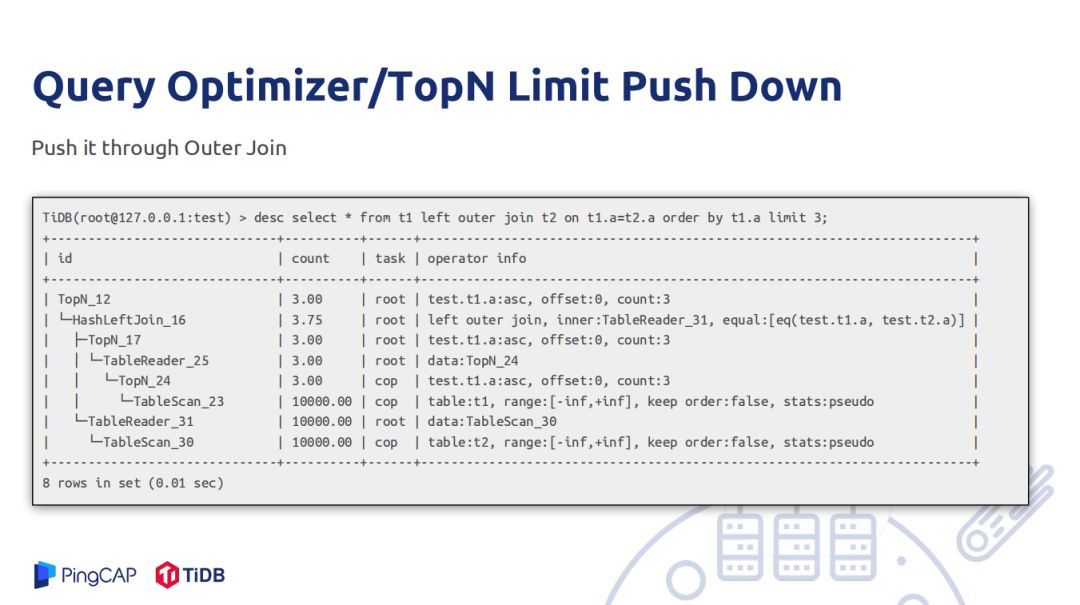

聚合下推不一定要優，但在某些場景很有用，兩個表做join，以上面一個表為例，join的結果以t1的a做一個group by，如果t1表的t1.a列重復的值很多，先去做join就會導致重復的值和t2表能夠匹配的值重復很厲害，再去做聚合計算量也非常大，有一種策略是將聚合下推到t1表上，將t1表上a做一個聚合，很多重復的t1.a再join之間就壓縮成一條，join操作的計算量非常輕，在更上層的聚合相應減輕不少負擔，但是不一定每種情況都有用，如果t1.a中的資料重復值不多，那么下推下去的聚合將資料過濾一遍又沒有起到聚合的效果，Top N Limit Push Down只需要將其outer join push到outer端，這是因為outer表的資料要輸出，只需要拿三條資料和inner表做join，如果有膨脹，再放一個top/limit將資料只限制在三條，相反如果將topN不push下去，那么從table3讀取的資料會很大，

還有一個難題是Join Reorder，目前Join Reorder的演算法有很多，統計資訊精準度一定的情況下，選出一個最好的Join Reorder演算法最好的方式是用DP演算法，如果兩者資訊精確，利用動態規劃得出的演算法一定是最優的，但是現實中統計資訊不一定優，如兩張表資訊是優但是join后的結果不一定符合資料真實分布，可能有推導誤差，A、B統計節點是推匯出來的，再去推導節點的統計資訊，誤差就被放大，因此DP的join order在使用真實的統計資訊做join order再去推導統計節點的統計資訊所做出來的order也不一定是好的，

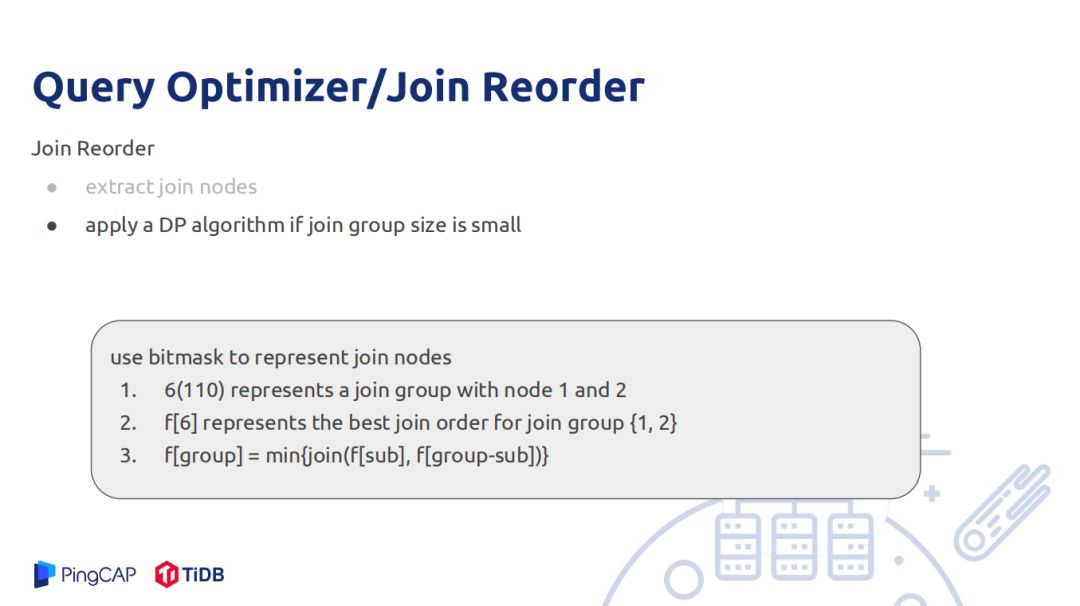

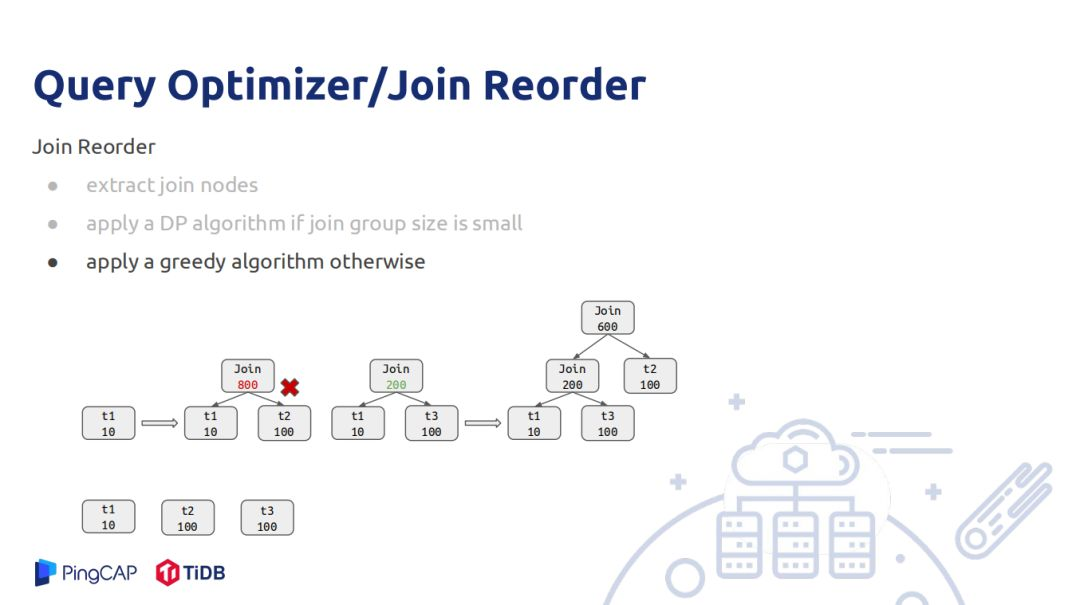

在TiDB中使用的join order是一個子樹，使用狀態壓縮的方式做的，就是6的整數用二進制的形式表示110， 0表示節點不存在，1表示節點存在，第1、2節點存在，第0號節點不存在，就決定了最優的join順序是什么，這樣DP演算法推導就比較簡單，不斷的列舉其子集合，6可以分為110和10，分別join兩個子集合，選擇所有情況中最小的一個；這種方式時間復雜度很高，如果節點過多，做join reorder的時間會很長，還有DP演算法是用整數代替join節點，如果10個節點就是210，20個節點就是1M記憶體，因此當節點比較大的時候采用貪心策略做join reorder，實作原理是先將所有的join recount估算，從小打到大排序，一次選擇按邊相連的節點去做join，如圖一開始初始是t1和t2做join結果估算有800，由于t3的count也是100，也需要考慮t1和t3做join，join出來是200，則t1和t3優先做join，然后再遍歷節點數后最小的節點與當前join數做join，當為join節點集合為空時整個join樹就生成了，但是區域最優不一定全域最優，并不能把所有情況都考慮最好的join順序，

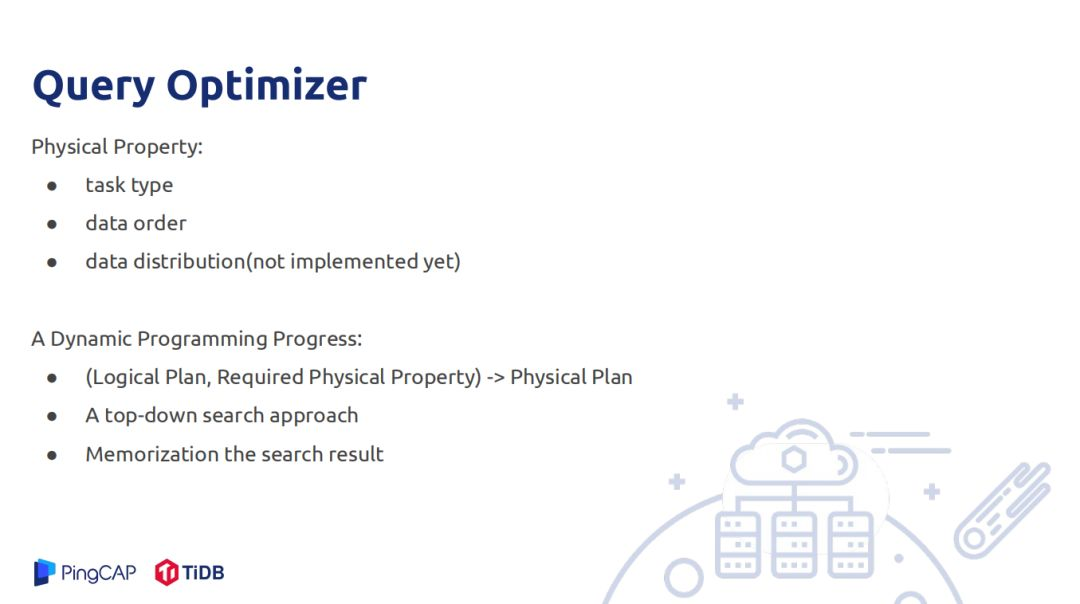

接下來是物理優化階段，邏輯優化并不決定以什么演算法去執行，只介紹了join順序，并沒有說要用那種join方式，物理優化需要考慮不同的節點，不同的演算法對輸入輸出有不同的要求，如hash和merge join實作的時間復雜度本身不一樣，要理解物理優化的程序要理解什么是物理屬性，物理屬性是一個物理演算法所具備的屬性，在TiDB就有task type屬性，就是這個演算法是應該在TiDB中執行還是在Tikv中執行；data order說的是演算法所產生的資料應該以什么樣的順序屬性，如merge join是按outer join的key有序的，Stream聚合也是按照group by的column有序，但是有些演算法無法提供join順序，如hash join，還會破壞資料的順序，hash join無法對外提供任何順序上的保證，在分布式場景中做執行計劃時需要考慮分布的屬性，如hash join在一個分式的節點上執行，考慮的是選表多下搜的方式，如果想正確出結果最好的方式是將小表和大表的資料都按照join的key下放到不同的機器上，那么分布式的hash join特點就是join的key分布在同一臺機器上，在TiDB沒有考慮資料分布的特性，動態規劃的狀態就是輸入的邏輯狀態是什么，實作的邏輯執行計劃的物理執行計劃需要滿足什么樣的物理屬性，最后推匯出一個最佳的物理執行計劃，這樣同一個邏輯節點可能會多次被父節點以不同路勁訪問它，因此需要快取中間節點，下次父節點以同樣的動態規劃狀態訪問直接將之前最佳的結果回傳就行，

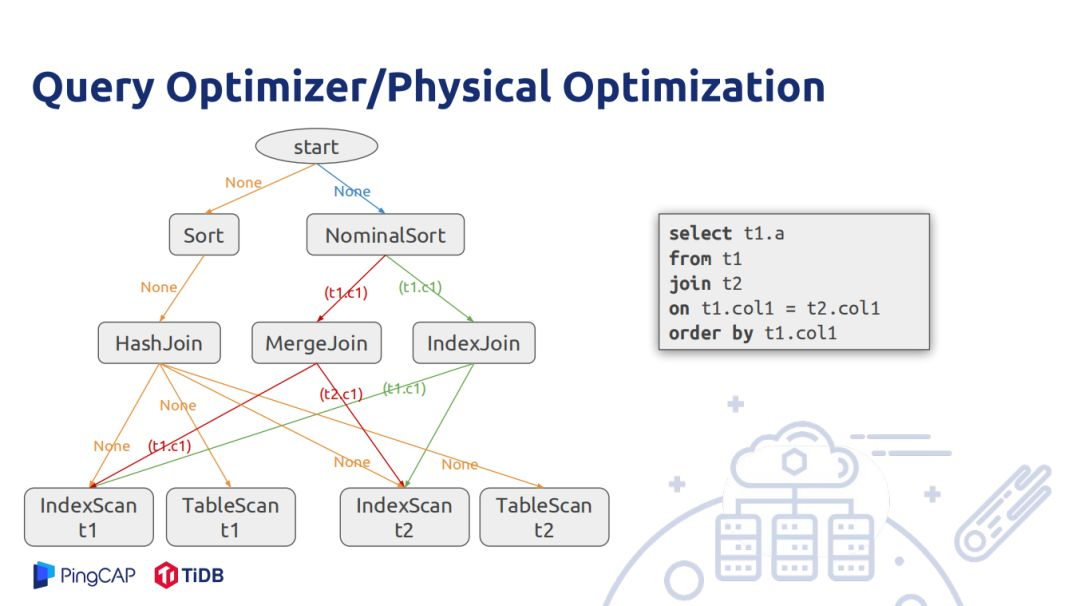

上圖的實體是對兩個表做join，join后資料按照join key排序，假設t1和t2表都在各自的join key上有索引，對于t1和t2表掃描有兩種方式，一種是index scan能夠滿足回傳的資料以index有序，或者table scan不能滿足index scan有序，nominalsort是TiDB內部優化算子，既不會出現在邏輯執行計劃里面也不會出現物理執行計劃里面，只是在做物理執行計劃輔助作用，從一開始呼叫動態規劃程序，輸入邏輯計劃要求滿足的物理屬性是空，接下來可以用物理sort算子和nominalsort算子，其本身不 排資料，而是將排資料的功能傳遞給子節點，

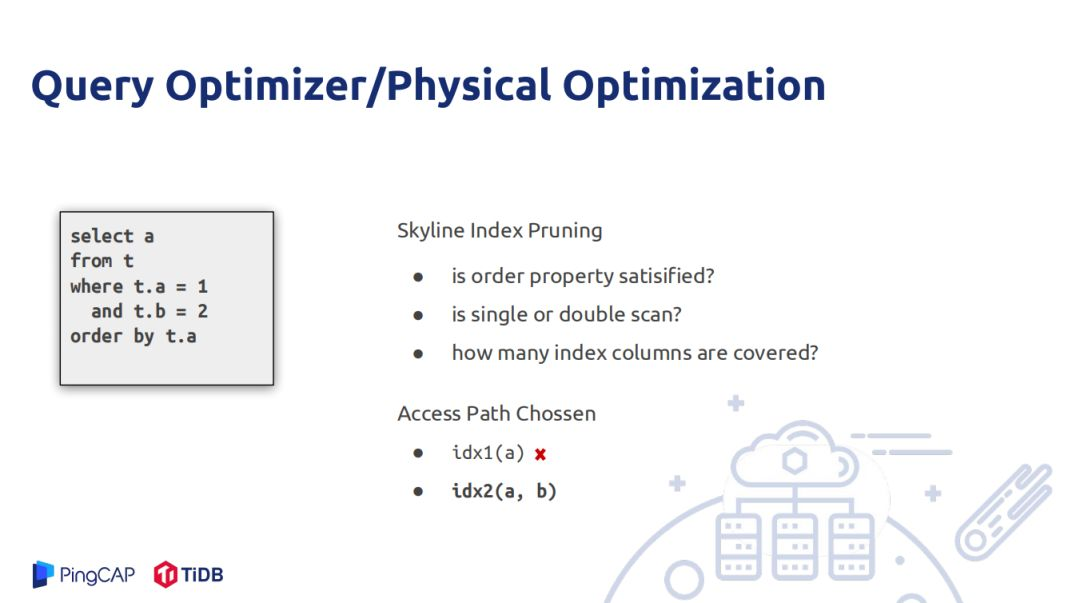

在物理優化中比較重要的一點是如何選擇索引，沒有索引一個慢查詢會導致所有集群都慢，最后引入Skyline index Pruning，當要選擇那個選項最優時有多個維度可以考量，訪問一個表的方式有多種方式選擇，其要求就是父節點要求子節點回傳的資料是否有序，還有就是索引能夠覆寫多少列，這是因為用戶建索引并不是一定按照最優解來建，

從優化程序來說，演算法并不是最優的，應用完一個rule不會再次去應用，但是實際是會多次使用的，解決有Memo優化，就是將所有運算式存盤，將等價運算式存盤于一個group里面，將所有rule用最小化、原子化做group expression，

--

03 Statistics

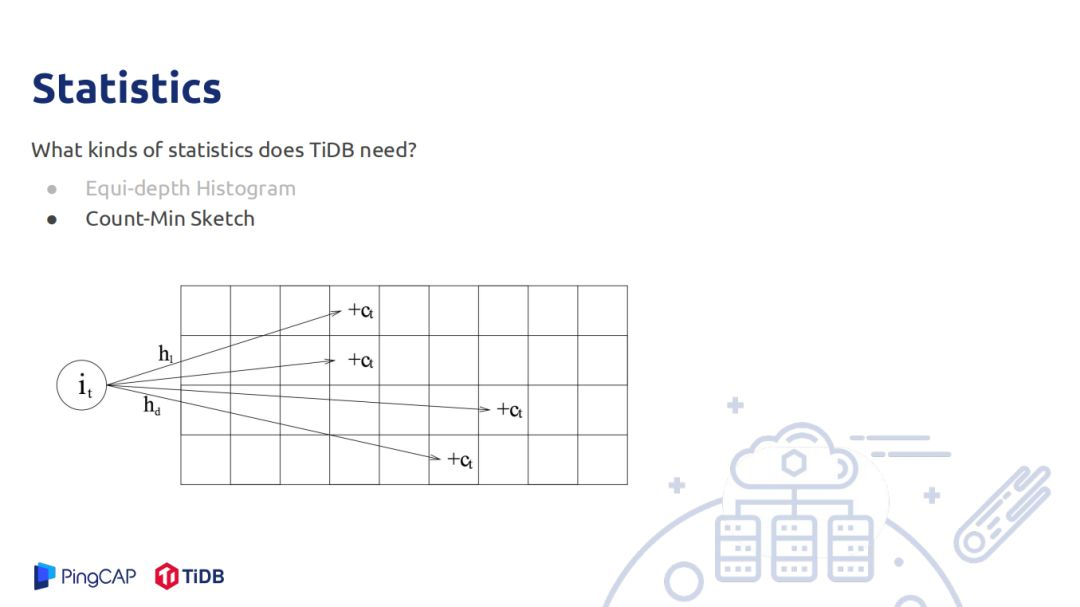

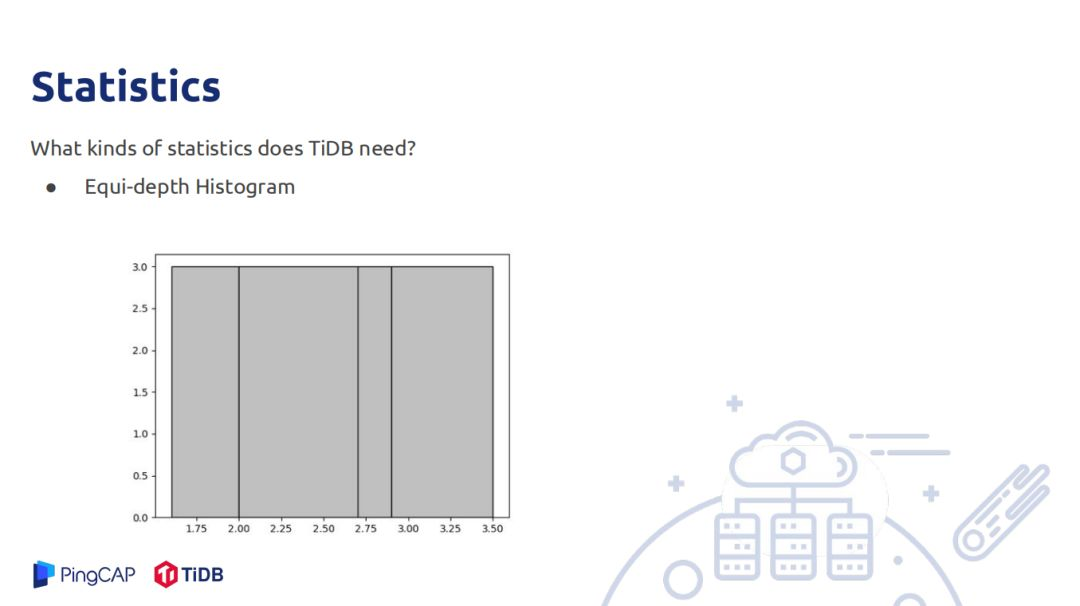

統計資訊是用來估算row count，需要估算的row count有filter、join、聚合，TIDB中存盤的統計資訊有直方圖，主要用于估算范圍查詢的統計資訊，被覆寫的其count直接加上去，部分覆寫的桶使用連續均勻分布的假設，被覆寫的部分乘以桶的rowcount加上去；另一個是估算點查詢的rowcount，可以理解Min-Sketch，只是估算的值不再是0和1，資料代表是這個位置被hash到了多少次，如一個資料有D個hash函式，將其hash到D的某個位置，對具體位置加上1，查詢也做同樣的操作，最后取這D位置最小的值作為count估計，這個估計在實際中精度較高，

TiDB收集統計資訊的方式有很多，首先手動執行analyze陳述句做統計資訊的搜集；也可以配置自動analyze，就是表的更新超過某些行數會自動做analyze；還有Query Feedback，就是在查詢請求，如果查的資料分布和以前統計的資料分布資訊不太匹配回去糾正已有的統計資訊，

--

04 Future Work

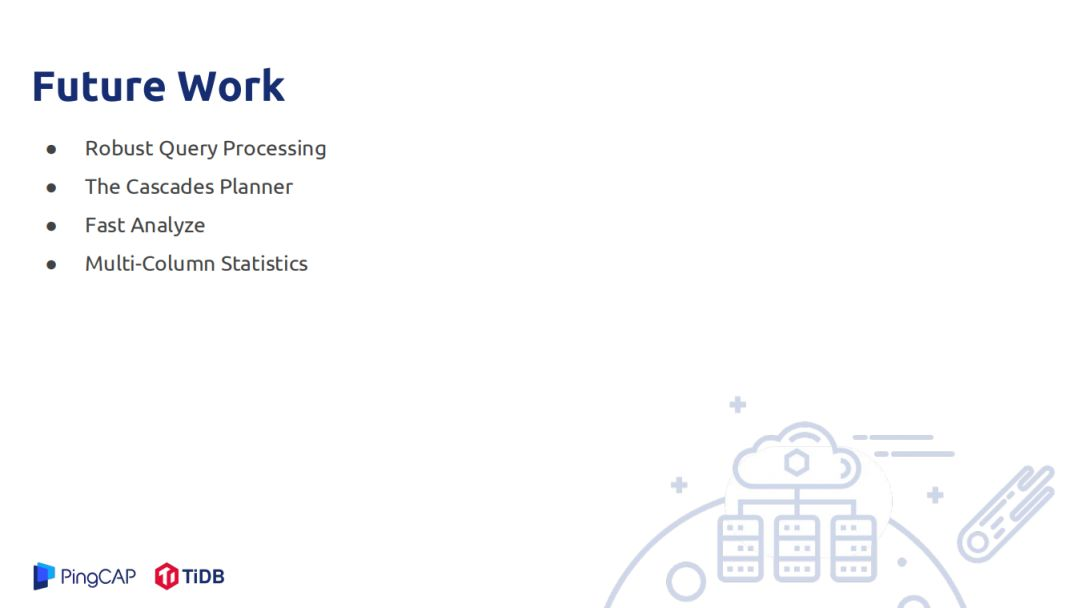

接下來一些作業就是查詢計劃的穩定性，重要的是索引的準確，還有就是有些演算法的選擇也會影響查詢計劃的穩定性；The Cascades Planner就是要解決搜索空間的搜索演算法的效率問題，搜索空間導致執行計劃不夠優的問題，還有快孫analyze，目前表以億起步，如果現場采樣，會比較慢因此會采取一些手段加速analyze程序，Multi-Column Statistics主要生死用來解決多列之間的相關性，以前做row count估算都是基于column與column間的不相關假設做row count，這樣估計的值比實際值偏大，有多列相關估算準確度會提高很多，

今天的分享就到這里，謝謝大家，

本文首發于微信公眾號“DatafFunTalk”

歡迎轉載分享，轉載請留言或評論，
