1 前言
對于一個服務端開發來說 MYSQL 可能是他使用最熟悉的資料庫工具，然而，大部分的Java工程師對MySQL的了解和掌握程度，大致就停留在這么一個階段:它可以建庫、建表、建索引，然后就是對里面的資料進行增刪改查，陳述句性能有點差？沒關系，在表里建幾個索引或者調整一下查詢邏輯就可以了，一條sql，MYSQL是如何處理的，為我們做了什么，完全是個黑盒，本文主要通過sql執行的程序打破這樣一個黑盒的認知，來了解MYSQL的邏輯架構，
MYSQL的邏輯架構可分為3層:應用層、服務層、存盤引擎層，其中存盤引擎是MYSQL最有特色的地方，MySQL區別于其他資料庫的最重要特點是其插件式的表存盤引擎，本文也將著重聊聊最常用的innoDB存盤引擎的架構設計原理，假設現有如下sql：
update users set name=’zhangsan’ where id = 10
作為一個java服務端工程師，見到這樣一個sql，本能的腦海中立刻就浮現出如下資訊：
- 一個表名為users的表
- 有兩個欄位 id、name，id是主鍵
- 把users表里的id=10的這個用戶名修改為“zhangsan”
那么MYSQL是如何處理這樣一個sql呢？帶著這個問題，我們來看一下MYSQL是如何通過一個個組件來處理這個sql，來了解MYSQL的整體架構
2 應用層
2.1 連接執行緒處理

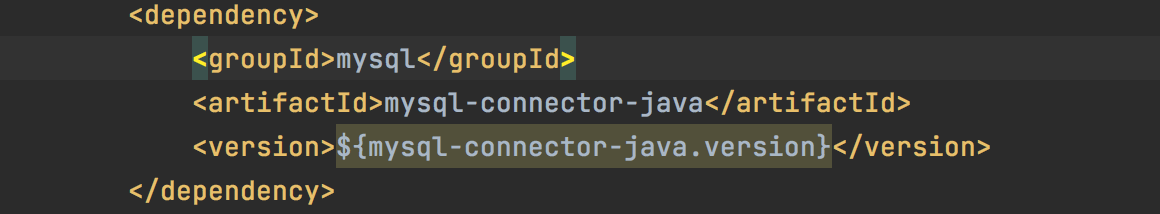

當MYSQL面對上面的sql，首先應該做什么呢？是如何決議？如何選擇索引？如何提交事務？當然不是，首先應該解決的是怎么把sql陳述句傳給它，大家都知道，如果我們要訪問資料庫，那么，首先就需要和資料庫建立連接，那么這個連接由誰來建呢，答案就是MYSQL驅動，下面這段maven配置大家應該都很熟悉
java程式就是通過這個驅動包來與資料庫建立網路連接，

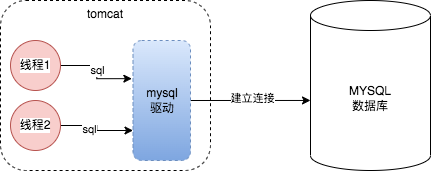

下圖示意：
從圖中可以看到這樣一個場景：java程式很多個執行緒并發請求執行上述sql，我們都知道資料庫連接是非常占用資源的，尤其是在高并發的情況下，如果每次都去建立資料庫連接就會有性能問題，也會影響一個應用程式的延展性，針對這個問題，連接池出現了，

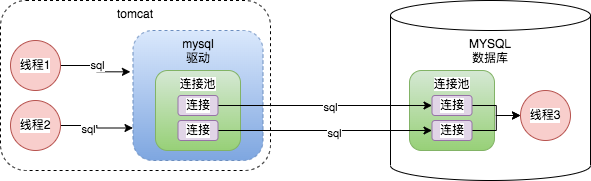

下圖示意：
從圖中可見網路連接交由執行緒3監聽和讀取sql請求，至此MYSQL已經收到我們的請求，當然MYSQL在建立連接時還做了用戶鑒權,鑒權依據是: 用戶名，客戶端主機地址和用戶密碼;在獲取連接后，處理請求時還會做sql請求的安全校驗，根據用戶的權限判斷用戶是否可以執行這條sql，
3 服務層
3.1 SQL 介面

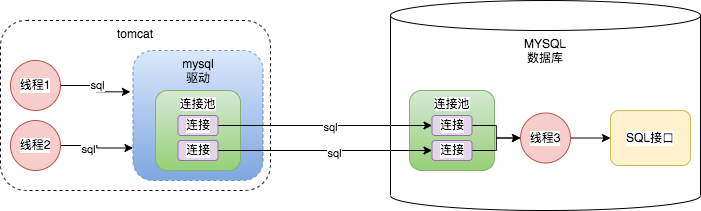

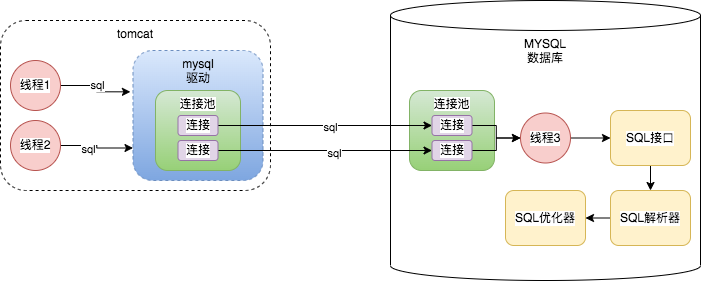

從上圖中我們知道執行緒3負責監聽并讀取sql，拿到這個sql之后，如何執行是一項極其復雜的任務，所以MYSQL提供了SQL介面這么一個組件，執行緒3會將sql轉交給SQL介面來執行如下圖：
SQL介面具體處理功能有：DDL、DML、存盤程序、視圖、觸發器等，
3.2 SQL決議器

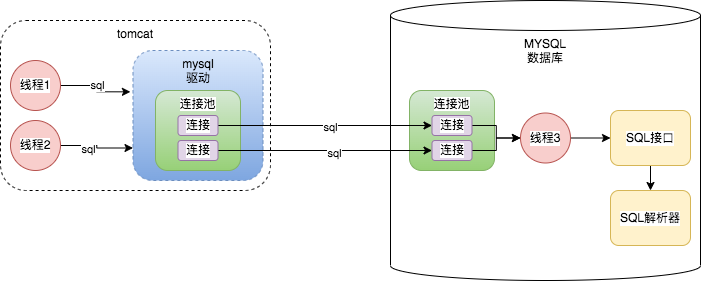

接著問題來了，SQL介面如何執行本文sql呢？，資料庫怎么理解本文這個sql呢？相信懂sql語法的人立馬就能知道什么意思，但是MYSQL是個系統不是人，它無法直接理解sql的意思，這個時候關鍵的組件出場了，SQL決議器的作用主要就是是決議sql陳述句，最終生成語法樹，比如本文sql就可以拆解成如下幾個部分：
- 需要從users表里更新資料
- 需要更新id欄位是10的那行資料
- 需要把這行資料的name欄位的值改為 “zhangsan”
3.3 SQL優化器
當通過SQL 決議器理解了sql陳述句要干什么之后，該如何實作呢，以本文的更新陳述句為例，我們可以有以下兩種實作方式：
- 直接定位到users表中id欄位等于10的一行資料，然后查出這行資料資料，然后設定name欄位為“zhangsan”；
- 也可以通過更新name欄位索引的方式在name索引上遍歷id等于10的索引值，然后設定name欄位為“zhangsan”，
上面兩種途徑都能實作最終結果，顯然第一種路徑更好一些，所以,SQL優化器就是從眾多實作路徑中選則一條最優的路徑出來，也就是我們常說的執行計劃，
3.4 執行器

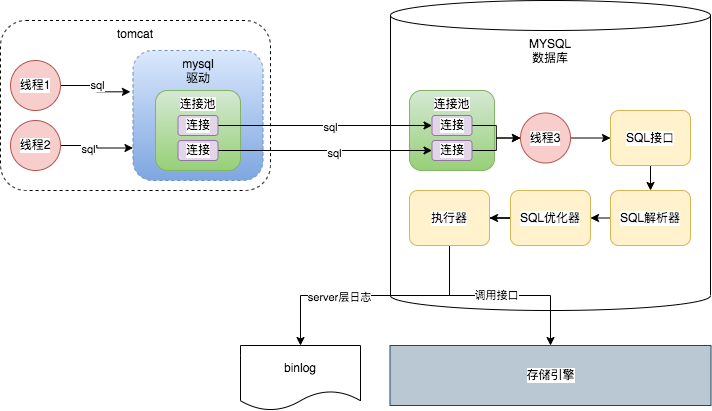

通過SQL優化器我們得到一套執行計劃，那么，這個計劃怎么執行呢？這個時候就不得不提MYSQL存盤引擎，我們都知道MySQL和其他關系型資料庫不一樣的地方在于它的彈性以及可以通過插件形式提供不同種類的存盤引擎，類似java介面的多實作，MYSQL肯定會有一套標準的存盤引擎介面，而執行器就是按照執行計劃一步一步的呼叫存盤引擎介面完成sql執行而已，如下圖：
上圖專門將binlog標出來是為了和下文innodb存盤引擎的undo log、redo log做區分，強調binlog是server層的日志，后續binlog 和redo log的兩階段方式完成事務的提交會再次提到，
3.5 查詢快取

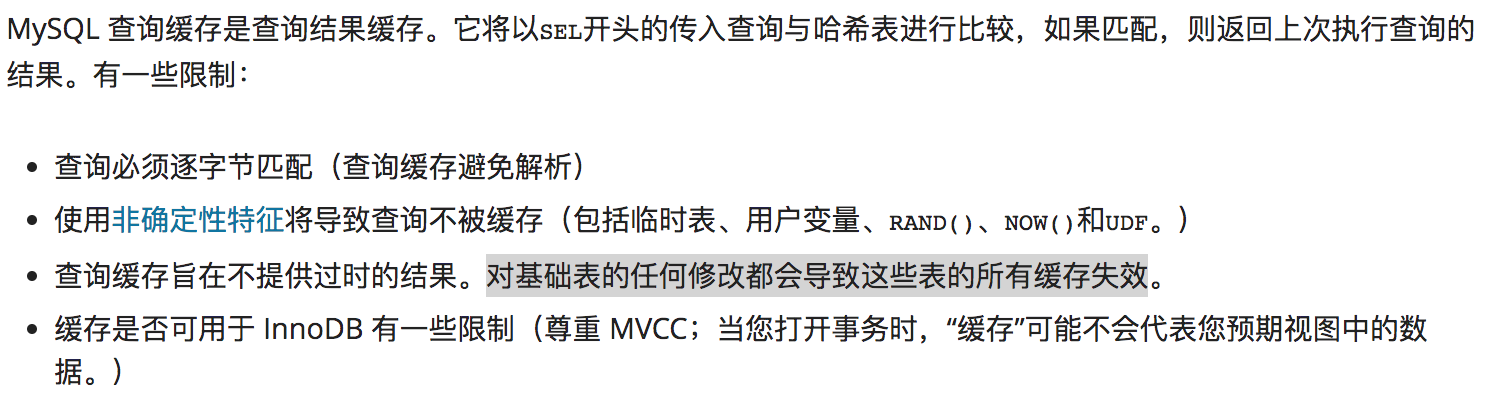

MYSQL服務層為追求高效也引入了QUERY BUFFER 這個組件，但是這個組件比較雞肋，快取不僅需要sql全字匹配命中，而且對基礎表的任何修改都會導致這些表的所有快取失效，既不符合現在用戶變數的開發模式，大部分時候也不高效，MYSQL從5.7開始不推薦使用默認關閉，8.0中不再支持，詳細原因如下圖：
截圖來源MYSQL開發者專區檔案：https://dev.mysql.com/blog-archive/mysql-8-0-retiring-support-for-the-query-cache/
4 存盤引擎層
4.1 概述
上文執行器拿到執行計劃后，呼叫存盤引擎的介面來完成sql的執行，那么存盤引擎如何幫助我們去訪問、操作記憶體以及磁盤上的資料呢？我們都知道MYSQL的存盤引擎有很多，實作方式各一，下面讓我們繼續通過上文的sql來初步了解我們常用的Innodb存盤引擎的核心原理和架構設計
重溫一下本文sql：
update users set name=’zhangsan’ where id = 10 —-歷史name = ‘lisi’
4.2 緩沖池（buffer pool）

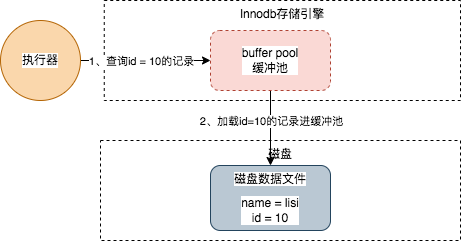

InnoDB存盤引擎中有一個非常重要的放在記憶體里的組件，就是緩沖池（Buffer Pool），這里面會快取很多的資料，以便于以后在查詢的時候，萬一你要是記憶體緩沖池里有資料，就可以不用去查磁盤了，如下圖：
緩沖池（buffer pool）在Innodb中的地位類似于我們現在系統設計中redis的地位，在Innodb中引入這一組件的就是為了高效的存取，我們都知道MYSQL查詢資料很快，究其原因不止是索引查詢，深層次的原因就是所有的增刪改查都是在buffer pool這塊記憶體上操作的，相比于操作磁盤，效率不言自明，
4.2.1 資料頁、快取頁和臟頁
還是拿我們的sql舉例，更新id=10的這條記錄，難道從磁盤里只拉取id=10資料進入記憶體中嗎？很明顯不是，畢竟加入記憶體的記錄不止這一張表，而且單表每行記錄也不一樣，記憶體管理會非常困難的，所以，MYSQL對資料抽象出來的一個叫資料頁的邏輯概念，每頁固定大小默認16KB，可以存多條資料，并且buffer pool里的存盤結構和資料頁一致，這樣記憶體管理就會簡單的多，資料頁注冊元資料后加載進記憶體后就是快取頁，

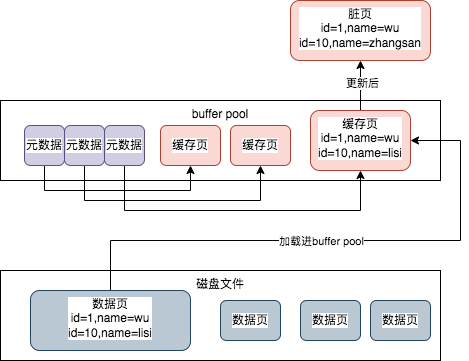

從圖中可以看到在快取頁在sql更新完還未刷回硬碟時資料和磁盤中的資料頁是不一致的，這個時候我們稱這種快取頁為臟頁，至于后續臟頁如何落盤暫時不提，
4.2.2 元資料
從上圖我們看到buffer pool中除了快取頁，還多了一個元資料記憶體結構，這個可以簡單的理解為登記，比如因為疫情外地人回家過年會被當地政府進行登記，記錄從哪來、到哪去等資訊，便于管理，buffer pool也是這樣做的；但是元資料可不止記錄快取頁的磁盤地址和記憶體地址這么簡單，buffer pool核心原理都是通過元資料來實作的
4.2.3 free鏈表
buffer pool在MYSQL初始化的時候，就根據配置在記憶體中申請了一塊連續的空間，申請過后就按資料頁的大小和元資料的大小進行合理的劃分出很多個連續的、空的快取頁,當需要查詢資料的時候就會從磁盤讀入資料頁放入到快取頁當中,但是由于臟頁的存在，資料還未刷盤不能使用，那么資料頁加載進哪個快取頁就是個問題，為了解決哪些快取頁是空閑的，MYSQL團隊為Buffer pool設計了一個free鏈表，它是一個雙向鏈表的資料結構，這個free鏈表里每個節點就是一個空閑的快取頁的元資料塊地址，也就是說只要一個快取頁是空閑的，那么他的元資料塊就會放入這個free鏈表中,這樣加載資料頁是只需要從free鏈表中找空閑的快取頁即可，

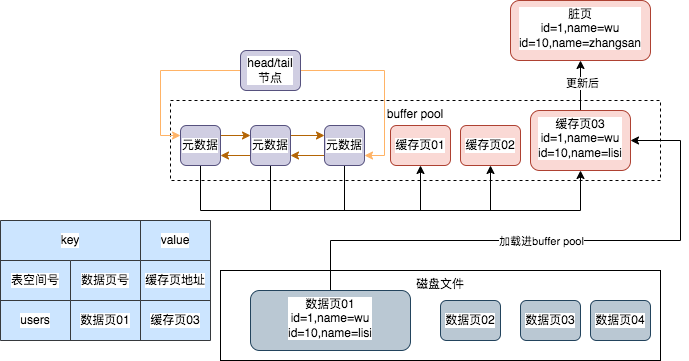

從圖中即可看出鏈表的大致結構，那么現在我們要更新users表中id=10的記錄，首先要知道id=10這條記錄的資料頁有沒有在快取頁當中，然后在決定是否是加載資料頁還是直接使用快取頁，所以，buffer pool里還有左下角這種hash表，用表空間+資料頁號作為key，快取頁地址為value，可以快速判斷資料頁是否被快取，
4.2.4 flush鏈表
本文sql執行更新后，這樣就導致記憶體中的資料和磁盤上的資料不一致，這就表明這個快取頁是臟頁，臟頁是需要重繪到磁盤檔案的，但是不可能所有快取頁都刷回磁盤，比如有的快取頁可能只是查詢的時候用到了，沒有別更新過，所以資料庫就引入flush鏈表，flush鏈表和free鏈表的實作方式一樣，都是在元資料中增加兩個指標做成雙向鏈表，用來標記鏈表上的都是臟頁，需要刷回磁盤，后續IO執行緒異步刷盤就是將flush鏈表的資料刷盤，然后把快取頁移除flush鏈表，加入free鏈表當中，
4.2.5 LRU鏈表
隨著不停的把磁盤上的資料頁加載到空閑的快取頁里去，free鏈表中空閑的快取頁越來越少，如果free鏈表空了，這時候就無法從磁盤加載資料頁了，這時候就需要淘汰掉一些快取頁，首先想到的就是把修改過的快取頁重繪回磁盤上，然后清空這個快取頁

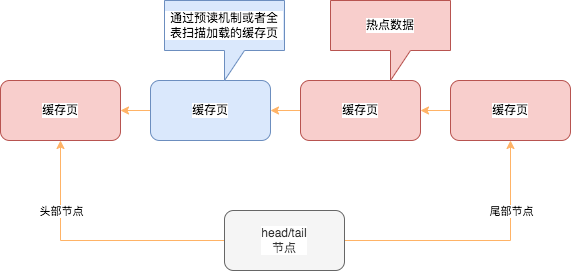

具體選擇哪個快取頁進行清空呢，資料庫引入LRU鏈表,結構和free鏈表基本一致,最近訪問的快取頁都會被移動到LRU鏈表的頭部,這樣尾部的就是少訪問的資料，但是這樣的LRU有個問題，就是MYSQL的預讀機制，會把不常訪問或者不訪問的資料連帶著加載到記憶體，這樣就把這一部分也放在了LRU頭結點上，很明顯不合理,同理，全表掃描也有這個問題，

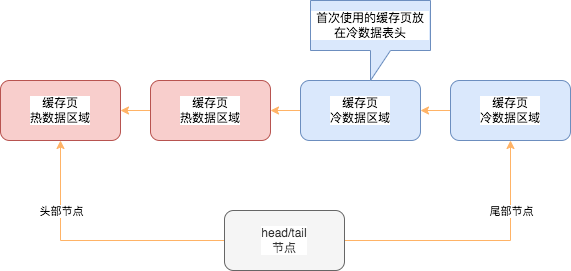

從上面可以看出，如果此時需要淘汰快取頁，就可能把熱點資料提前淘汰掉，對于這種不合理的LRU演算法MYSQL基于冷熱資料分離的方法對LRU演算法進行如下優化：LRU鏈表被拆分為兩個部分，一部分熱資料，一部分冷資料，資料頁第一次加載到快取的時候是放在冷資料表頭，在1s后再次訪問這個快取頁，就很有可能是熱資料，就會把它挪到熱資料表頭區域，這樣設計防止了剛加載就訪問造成的假熱現象，
冷熱區域快取頁移動規則如下：
-
冷資料 -> 熱資料
冷資料區的快取頁是在 1s 后再被訪問到就移動到熱資料區的鏈表頭部 -
熱資料 -> 冷資料
能留在熱資料區域的快取頁，證明都是快取命中率比較高的，會經常被訪問到，如果每個快取頁被訪問都移動到鏈表頭部，那這個操作將會非常的頻繁，所以 InnoDB 存盤引擎做了一個優化，只有在熱資料區域的后 3/4 的快取頁被訪問了，才會移動到鏈表頭部；如果是熱資料區域的前 1/4 的快取頁被訪問到，它是不會被移動到鏈表頭部去的，這樣盡可能的減少鏈表中節點的移動了
4.2.6 小結
現在我們了解了更新資料會先把資料加載進buffer pool在進行，了解buffer pool是如何通過冷熱資料分離的機制優化LRU鏈表，為系統設計中快取過期淘汰策略提供的新的解決思路，既然，資料更新是把資料載入buffer pool中修改，那么更新完快取頁之后資料庫是如何保證事務提交、如何保證資料頁和快取頁資料一致的呢
4.3 undo log
說到事務就不得不提事務是如何回滾的，innodb是引入了undo log的日志組件來實作事務回滾的，以本文sql為例, 在資料加載進快取頁后，修改之前，會將執行的sql取反保存在undo log中，邏輯類似sql：
update users set name=’lisi’ where id = 10
當然如果是insert陳述句與之對應的就是delete陳述句，delete陳述句也就對應的insert 陳述句，這也就明白為什么delete的資料是可以回滾，而truncate資料之后無法回滾的根本原因，在于truncate無法生成undo log，

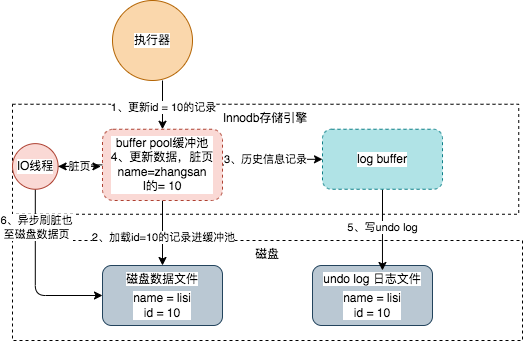

上圖是本問sql執行的大致步驟，至于加入buffer pool這塊上文已經詳細了解過了，就不在贅述，從圖中可以看出因為log直接刷盤比較損耗性能，所以引入log buffer進行快取，然后在通過異步的方式把資料刷入磁盤既然資料更新之前的資料記錄下來并成功刷入磁盤，則事務的回滾就不難實作了，
當然undo log 除了提供回滾功能，還為多版本并發控制（MVCC）提供了實作基礎，實作了MYSQL的非阻塞讀寫，提高了系統的并發性，本文也不再深入
4.4 redo log
下面來了解一下innodb是如何保證buffer pool快取的資料一致性問題，資料更新值記憶體后并不會立即重繪至磁盤資料頁，而是一致以臟頁的形式保存在buffer pool當中，這樣做有兩個原因會導致效率很差，一個是記憶體向磁盤寫資料本身效率就慢，另一個就是隨機IO會寫磁盤的時間上附加上很多磁頭尋址的時間，所以立即刷資料頁效率很低，

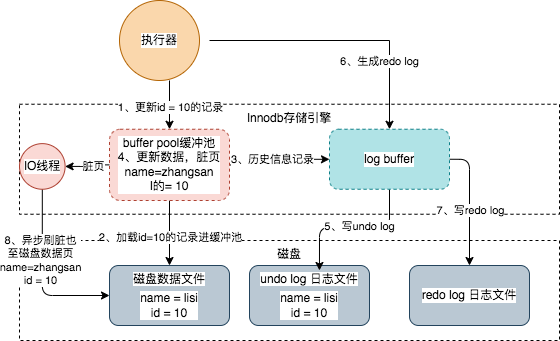

Innodb是如何規避上述問題的呢，正常情況下，異步刷盤就已經可以解決了刷磁盤慢的問題，但是，假如MYSQL系統崩潰、宕機，這時候臟頁還未及時刷盤，那么快取頁期間所有改動資料豈不是丟了，所以，Innodb引入了另一個組件redo log，專門記錄資料被快取期間做過的修改記錄，然后立即寫入redo log磁盤檔案，相比于快取頁刷盤，redo log刷盤的資料了小多了，并且寫redo log是順序IO，而快取頁刷盤是隨機IO，下圖示意：
這樣當資料庫例外宕機時，即使快取頁丟失資料也不會丟失，因為redo log已經落盤，資料庫重啟的時候會更近redo log把磁盤上歷史的資料頁重新載入記憶體，重新按redo log的修改記錄操作一遍就能將快取頁中的資料恢復至宕機前的狀態，
如果系統宕機時，redo log還沒落盤資料豈不是丟了，對，這種情況下資料會丟，這種redo log丟資料分兩中情況：

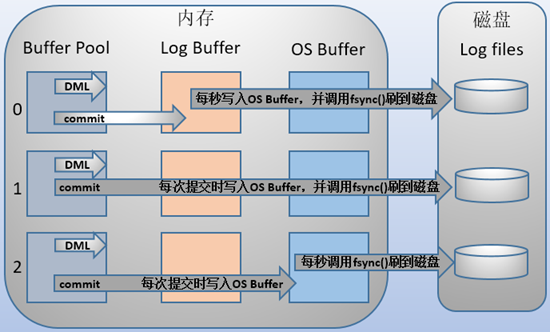

第一種情況，MYSQL有三種刷盤策略，通過innodb_flush_log_at_trx_commit引數進行配置
- 配置為0：事務提交的時候不會把redolog buffer里的資料立即刷入磁盤，此時如果宕機則會導致已提交的資料修改丟失；
- 配置為1：則是事務提交的時候必須把redolog buffer里的資料刷入磁盤，以保證事務提交后操作資料日志不丟；
- 配置為2：則表示只是把資料交給作業系統進行刷盤，作業系統刷沒刷成功則不管，理論上作業系統刷盤是先要經過os cache記憶體快取的，就是說資料會先在os chache里沒有真正的落盤，這種模式下也可能導致資料丟失
這第一種情況如果產生丟資料，是真的丟失，所以，如果對資料庫丟失資料零容忍，建議配置策略為1

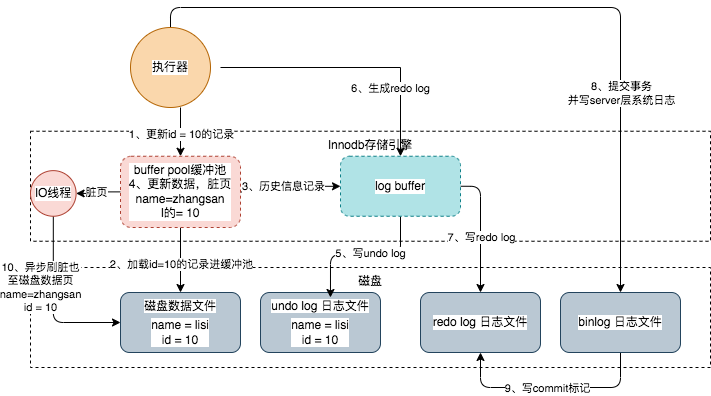

第二種情況，就是未寫commit標記日志的情況，即下圖第9步丟失的情況，但是這種情況系統認為事務提交失敗，所以丟失了并不影響資料一致性，
圖中7、8、9三個步驟是事務提交commit的時候才做的（本文只用一個sql來講解，默認事務自動提交），redo log記錄更新記錄之后，執行器會把修改記錄寫在server層的binlog當中，很明顯這是兩個檔案，如果出現上述宕機等例外情況，這兩個檔案的資料一致性是不能保證的，所以，為了保證兩個檔案的資料一致性，innodb會在binlog寫完之后在redo log中補上一個commit標記告訴redo log事務成功，事務執行成功后操作redo log刷入磁盤，至此本文sql執行成功，
5 總結
通過一條update的sql的更新流程，清晰的看到MYSQL的整體架構設計，對Innodb存盤引擎的幾大核心組件如何相互協作、配合以實作高效的資料庫系統有了更清晰的認識；核心組件buffer pool的冷熱資料分離的快取淘汰機制也為以后系統的架構設計提供了新的解決思路，
作者：陸慶林
