請教大神幫指點用Chart作圖

2020-09-16 04:00:30 軟體工程

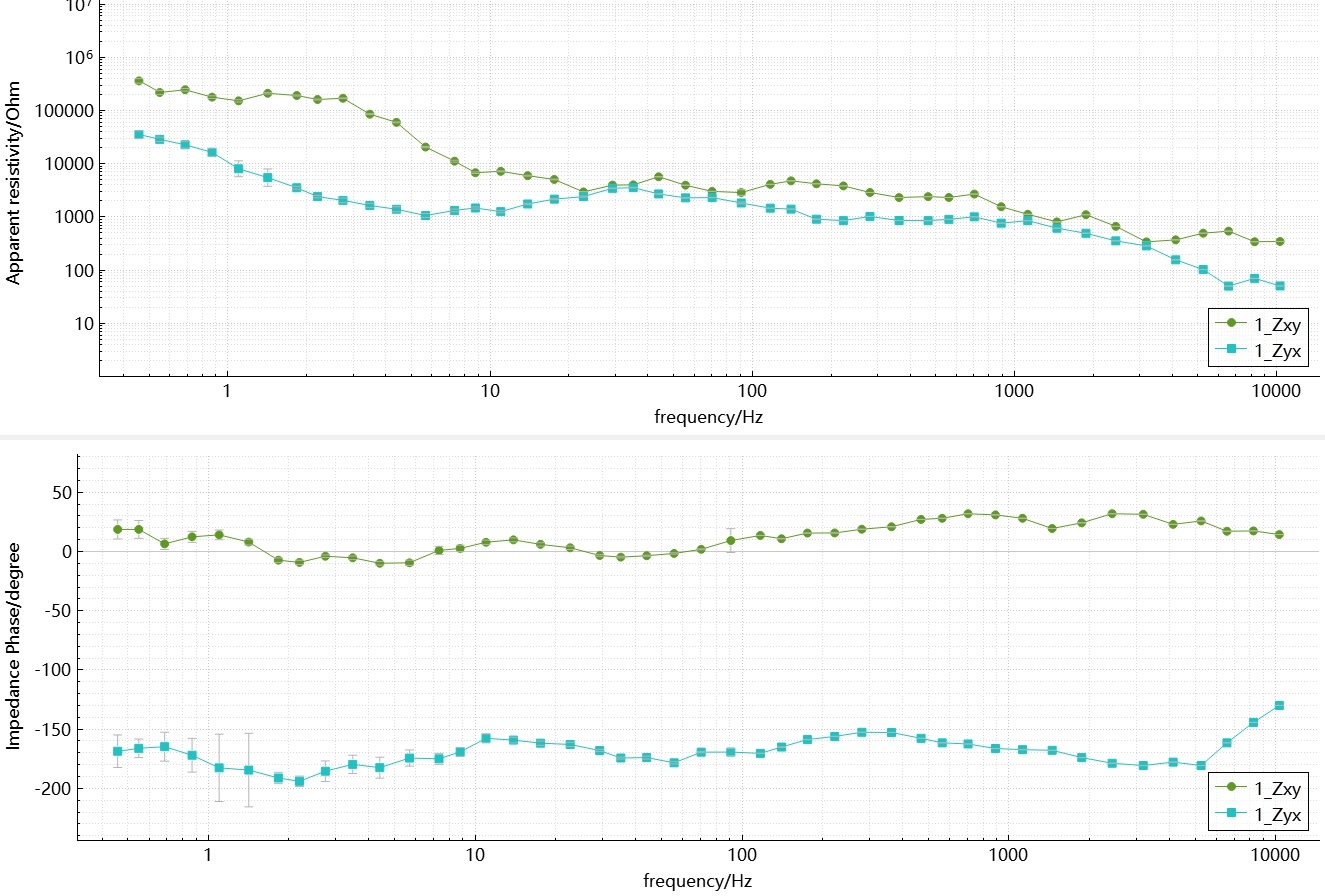

本人想做的效果圖是這樣的

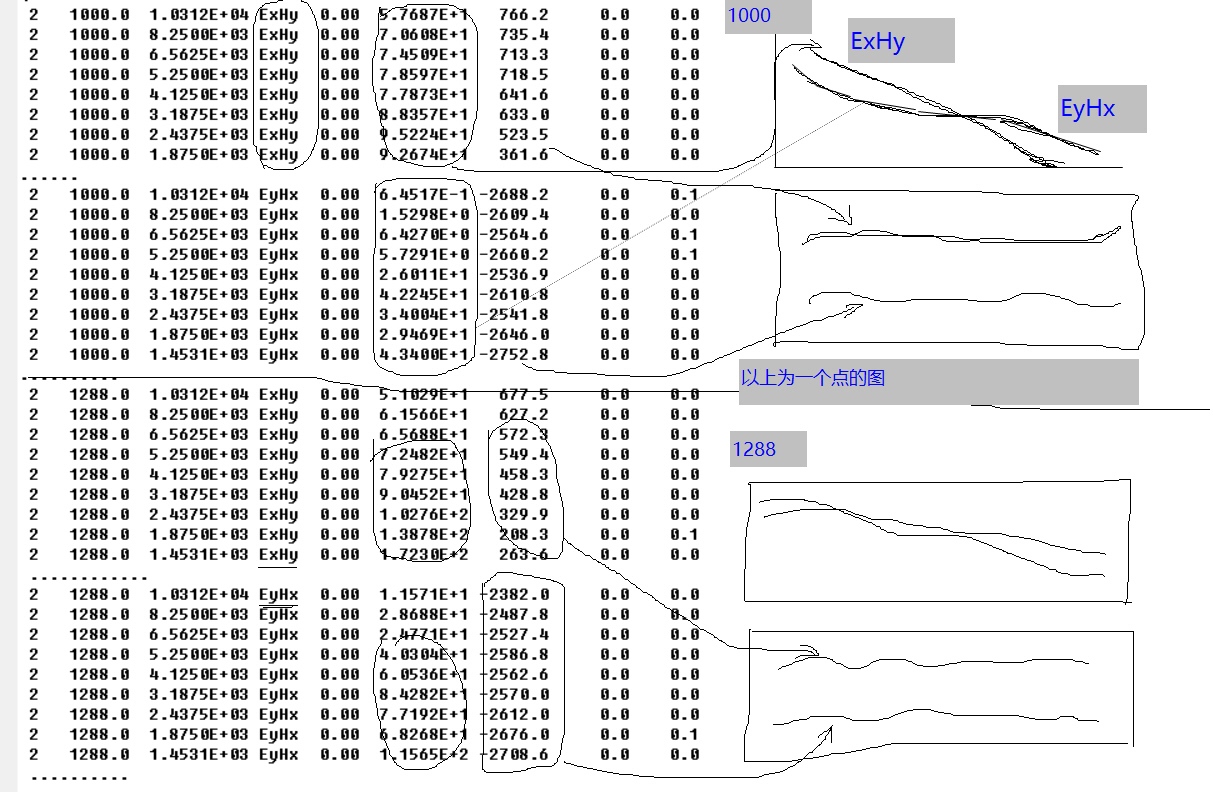

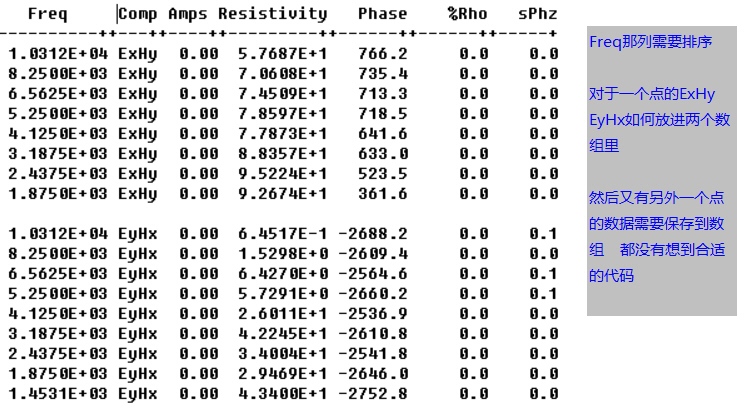

資料格式如下


下面這段代碼簡單畫了個圖，遠遠不夠
 Chart2.ChartAreas.Clear() '清除所有繪圖區
        Chart2.Legends.Clear() '清除 圖例說明
        Dim newChartAreas2 As New ChartArea("Default") '新增繪圖區
        Chart2.ChartAreas.Add(newChartAreas2)
        Dim newLegends2 As New Legend(legendName) '新增 圖例說明
        Chart2.Legends.Add(newLegends2)
        Chart2.ChartAreas("Default").Position.Height = 100 '繪圖區域所占百分比
        Chart2.ChartAreas("Default").Position.Width = 100
        Chart2.ChartAreas("Default").AxisX.Title = "Freq(Hz)" 'X軸名稱
        Chart2.ChartAreas("Default").AxisX.TitleAlignment = StringAlignment.Center 'X軸標題位置
        Chart2.ChartAreas("Default").AxisY.Title = "Phase" 'Y軸名稱
        Chart2.ChartAreas("Default").AxisY.TitleAlignment = StringAlignment.Center 'Y軸標題位置
        Chart2.ChartAreas("Default").AxisX.Minimum = -5
        Chart2.ChartAreas("Default").AxisX.Maximum = 5
        Chart2.ChartAreas("Default").AxisX.LabelStyle.Format = "0.00" 'X軸 顯示格式
        Chart2.ChartAreas("Default").AxisX.MajorGrid.Enabled = True
        Chart2.ChartAreas("Default").AxisX.MajorGrid.Interval = 1
        Chart2.ChartAreas("Default").AxisX.MajorGrid.LineColor = Color.LightGray
        Chart2.ChartAreas("Default").AxisX.MinorGrid.Enabled = True '啟用 次輔助線 功能
        Chart2.ChartAreas("Default").AxisX.MinorGrid.Interval = 0.2 '次輔助線 間距為10
        Chart2.ChartAreas("Default").AxisX.MinorGrid.LineColor = Color.LightSlateGray '次輔助線顏色為灰色
        'Chart1.ChartAreas("Default").AxisX.Interval = 1 'Y軸的 主線間距major
        Chart2.ChartAreas("Default").AxisX.MajorGrid.LineColor = Color.White


        'Y軸的 數值區間
        Chart2.ChartAreas("Default").AxisY.Minimum = -3141
        Chart2.ChartAreas("Default").AxisY.Maximum = 3141
        'Y軸的 數值間隔
        Chart2.ChartAreas("Default").AxisY.MinorTickMark.IntervalOffset = 0
        Chart2.ChartAreas("Default").AxisY.MajorGrid.Enabled = True
        Chart2.ChartAreas("Default").AxisY.MajorGrid.Interval = 1000
        Chart2.ChartAreas("Default").AxisY.MajorGrid.LineColor = Color.LightGray
        Chart2.ChartAreas("Default").AxisY.MinorGrid.Enabled = True '啟用 次輔助線 功能
        Chart2.ChartAreas("Default").AxisY.MinorGrid.Interval = 200 '次輔助線 間距為10
        Chart2.ChartAreas("Default").AxisY.MinorGrid.LineColor = Color.LightSlateGray '次輔助線顏色為灰色
        Chart2.ChartAreas("Default").AxisY.Interval = 500 'Y軸的 主線間距major
        Chart2.ChartAreas("Default").AxisY.MajorGrid.LineColor = Color.White

        Chart2.Series.Clear() '清除所有資料集
        Dim newSeries2 As New Series("Phase")
        newSeries2.ChartType = SeriesChartType.Point
        newSeries2.BorderWidth = 2
        newSeries2.Color = Color.Green
        newSeries2.XValueType = ChartValueType.Double
        newSeries2.IsValueShownAsLabel = False
        newSeries2.MarkerStyle = MarkerStyle.Square
        Chart2.Series.Add(newSeries2)

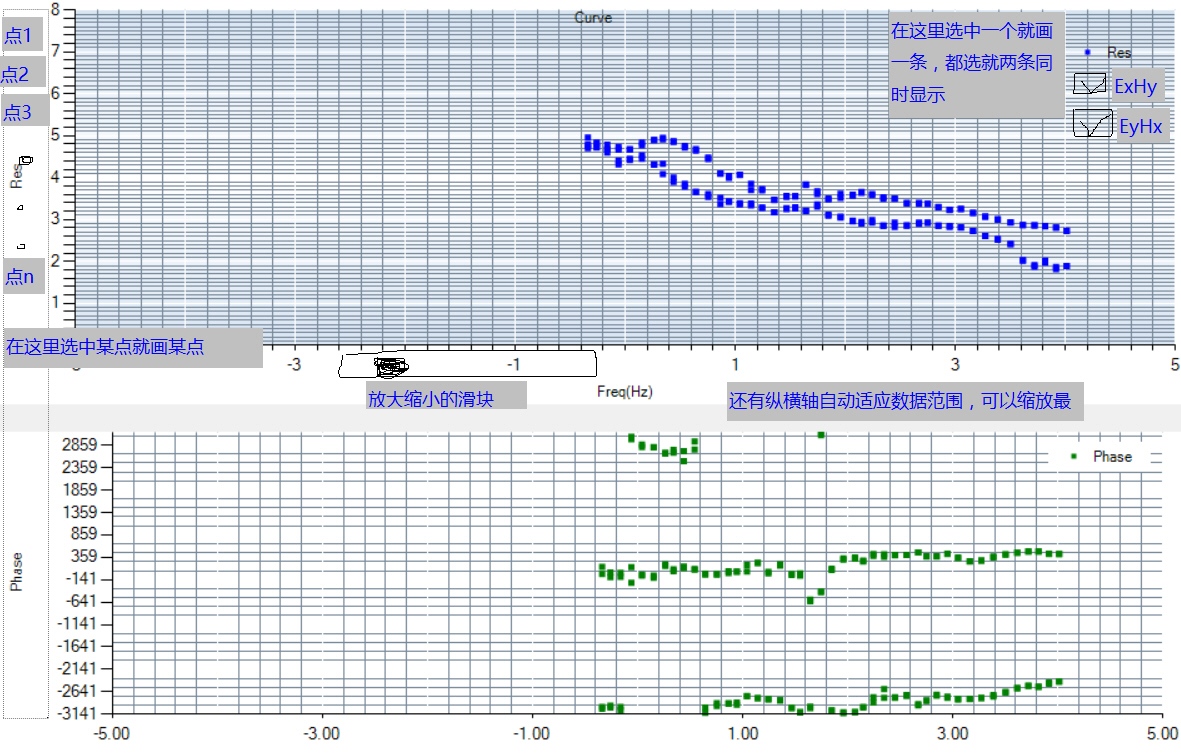

太丑了





望大神指點，不管用Ghphics畫還是用Chart畫都可以，另一篇帖子一樣的，大神幫解決下分都歸你，用vb.net撰寫，謝謝！
本人qq   327553229

uj5u.com熱心網友回復：

哪位大神有空幫忙？

uj5u.com熱心網友回復：

又開了個提問？，把資料粘貼上來，我幫你寫一個

uj5u.com熱心網友回復：

\ by amt
$ ASPACE=  100m
$ XMTR  =   200.
skp Station       Freq  Comp Amps Resistivity   Phase    %Rho   sPhz
\-++------++----------++---++----++---------++------++------++-----+
 2   1270.0  1.0312E+04 ExHy  0.00  1.4241E+2   704.3     0.0    0.0
 2   1270.0  8.2500E+03 ExHy  0.00  1.4058E+2  1099.1     0.0    0.0
 2   1270.0  6.5625E+03 ExHy  0.00  1.1265E+2   383.3     0.0    0.0
 2   1270.0  5.2500E+03 ExHy  0.00  1.5113E+2   424.2     0.0    0.0
 2   1270.0  4.1250E+03 ExHy  0.00  2.0328E+2   517.5     0.0    0.0
 2   1270.0  3.1875E+03 ExHy  0.00  1.9876E+2   514.5     0.0    0.0
 2   1270.0  2.4375E+03 ExHy  0.00  4.3090E+2   522.1     0.0    0.0
 2   1270.0  1.8750E+03 ExHy  0.00  2.1704E+2   470.0     0.0    0.2
 2   1270.0  1.4531E+03 ExHy  0.00  1.6007E+2   448.9     0.0    0.0
 2   1270.0  1.1250E+03 ExHy  0.00  1.4590E+2   219.4     0.0    0.0
 2   1270.0  8.9062E+02 ExHy  0.00  1.8394E+2   233.2     0.0    0.0
 2   1270.0  7.0312E+02 ExHy  0.00  3.5919E+2   211.2     0.0    0.0
 2   1270.0  5.6250E+02 ExHy  0.00  4.2860E+2   325.9     0.0    0.0
 2   1270.0  4.6875E+02 ExHy  0.00  4.3002E+2   327.0     0.0    0.1
 2   1270.0  3.6328E+02 ExHy  0.00  4.2860E+2   253.1     0.0    0.0
 2   1270.0  2.8125E+02 ExHy  0.00  5.9807E+2   224.6     0.0    0.0
 2   1270.0  2.2266E+02 ExHy  0.00  5.4479E+2   146.7     0.0    0.1
 2   1270.0  1.7578E+02 ExHy  0.00  6.8133E+2   171.5     0.0    0.0
 2   1270.0  1.4062E+02 ExHy  0.00  1.1656E+3    47.7     0.1    0.6
 2   1270.0  1.1719E+02 ExHy  0.00  9.3740E+2    80.9     0.0    0.1
 2   1270.0  9.0820E+01 ExHy  0.00  7.9470E+2   148.5     0.1    0.6
 2   1270.0  7.0312E+01 ExHy  0.00  5.1185E+2   127.7     0.1    1.3
 2   1270.0  5.5664E+01 ExHy  0.00  5.7502E+2    87.2     1.9   19.0
 2   1270.0  4.3945E+01 ExHy  0.00  7.2269E+2    45.4     2.4   23.7
 2   1270.0  3.5156E+01 ExHy  0.00  7.7471E+2   130.5     1.6   15.8
 2   1270.0  2.9297E+01 ExHy  0.00  5.0295E+2   203.9     2.0   20.4
 2   1270.0  2.2705E+01 ExHy  0.00  4.2005E+2   188.1     3.0   29.5
 2   1270.0  1.7578E+01 ExHy  0.00  9.0828E+2   310.2     2.1   21.3
 2   1270.0  1.3916E+01 ExHy  0.00  1.2186E+3   407.9     2.1   21.5
 2   1270.0  1.0986E+01 ExHy  0.00  1.3440E+3   423.6     2.3   23.0
 2   1270.0  8.7891E+00 ExHy  0.00  9.1394E+2   298.8     5.9   58.5
 2   1270.0  7.3242E+00 ExHy  0.00  8.3083E+2   222.1     7.6   76.0
 2   1270.0  5.6763E+00 ExHy  0.00  9.8137E+2   184.2    17.8  178.4
 2   1270.0  4.3945E+00 ExHy  0.00  1.1592E+3    10.6    28.5  285.2
 2   1270.0  3.4790E+00 ExHy  0.00  1.5731E+3   -87.7    29.7  297.0
 2   1270.0  5.4932E-01 ExHy  0.00  6.2362E+3    28.0    26.3  263.2
 2   1270.0  4.5776E-01 ExHy  0.00  5.6543E+3   130.2    35.7  357.3
 2   1270.0  1.0312E+04 EyHx  0.00  2.4440E+1 -2364.1     0.0    0.0
 2   1270.0  8.2500E+03 EyHx  0.00  9.6517E+1 -2578.8     0.0    0.0
 2   1270.0  6.5625E+03 EyHx  0.00  2.3618E+2 -2733.8     0.0    0.0
 2   1270.0  5.2500E+03 EyHx  0.00  3.3593E+2 -2696.4     0.0    0.0
 2   1270.0  4.1250E+03 EyHx  0.00  3.9982E+2 -2711.1     0.0    0.0
 2   1270.0  3.1875E+03 EyHx  0.00  8.9274E+2 -2745.1     0.0    0.0
 2   1270.0  2.4375E+03 EyHx  0.00  9.5237E+2 -2745.1     0.0    0.0
 2   1270.0  1.8750E+03 EyHx  0.00  1.2639E+3 -2842.0     0.0    0.0
 2   1270.0  1.4531E+03 EyHx  0.00  1.9696E+3 -2833.3     0.0    0.0
 2   1270.0  1.1250E+03 EyHx  0.00  2.0158E+3 -2807.5     0.0    0.0
 2   1270.0  8.9062E+02 EyHx  0.00  1.5403E+3 -2664.3     0.0    0.0
 2   1270.0  7.0312E+02 EyHx  0.00  8.5832E+2 -2724.2     0.0    0.1
 2   1270.0  5.6250E+02 EyHx  0.00  6.9440E+2 -2815.0     0.0    0.1
 2   1270.0  4.6875E+02 EyHx  0.00  3.7674E+2 -2882.6     0.0    0.4
 2   1270.0  3.6328E+02 EyHx  0.00  2.8212E+2 -2774.6     0.0    0.0
 2   1270.0  2.8125E+02 EyHx  0.00  1.4775E+2 -2644.8     0.0    0.1
 2   1270.0  2.2266E+02 EyHx  0.00  1.8605E+2 -2638.7     0.0    0.1
 2   1270.0  1.7578E+02 EyHx  0.00  2.1374E+2 -2701.1     0.0    0.1
 2   1270.0  1.4062E+02 EyHx  0.00  1.9119E+2 -2649.7     0.1    1.2
 2   1270.0  1.1719E+02 EyHx  0.00  1.5187E+2 -2678.8     0.0    0.1
 2   1270.0  9.0820E+01 EyHx  0.00  1.8415E+2 -2724.2     0.1    1.3
 2   1270.0  7.0312E+01 EyHx  0.00  1.2147E+2 -2727.9     0.2    1.6
 2   1270.0  5.5664E+01 EyHx  0.00  1.2649E+2 -2849.0     1.0   10.4
 2   1270.0  4.3945E+01 EyHx  0.00  1.4414E+2 -2917.1     1.2   11.8
 2   1270.0  3.5156E+01 EyHx  0.00  1.4014E+2 -2881.5     2.5   24.5
 2   1270.0  2.9297E+01 EyHx  0.00  1.5718E+2 -2810.6     2.6   25.5
 2   1270.0  2.2705E+01 EyHx  0.00  2.0845E+2 -2792.1     2.7   27.4
 2   1270.0  1.7578E+01 EyHx  0.00  3.3757E+2 -2821.8     2.6   26.1
 2   1270.0  1.3916E+01 EyHx  0.00  2.0576E+2 -2923.3     4.2   42.2
 2   1270.0  1.0986E+01 EyHx  0.00  2.1059E+2 -3158.5     6.8   68.2
 2   1270.0  8.7891E+00 EyHx  0.00  2.4349E+2 -3464.1     9.6   95.9
 2   1270.0  7.3242E+00 EyHx  0.00  3.5049E+2 -3517.0     9.4   93.9
 2   1270.0  5.6763E+00 EyHx  0.00  9.3596E+2 -3410.2     9.3   92.5
 2   1270.0  4.3945E+00 EyHx  0.00  1.6687E+3 -3557.0    10.8  107.8
 2   1270.0  3.4790E+00 EyHx  0.00  4.1593E+3 -3547.8     8.2   82.3
 2   1270.0  2.7466E+00 EyHx  0.00  6.7402E+3 -3530.7     7.4   73.7
 2   1270.0  2.1973E+00 EyHx  0.00  9.6408E+3 -3327.3    12.9  129.0
 2   1270.0  1.8311E+00 EyHx  0.00  1.1795E+4 -3309.7     9.8   98.5
 2   1270.0  1.4191E+00 EyHx  0.00  1.1283E+4 -3428.1    13.2  132.1
 2   1280.0  1.0312E+04 ExHy  0.00  6.1037E+1   420.3     0.0    0.0
 2   1280.0  8.2500E+03 ExHy  0.00  7.6882E+1   343.9     0.0    0.0
 2   1280.0  6.5625E+03 ExHy  0.00  9.6461E+1   302.6     0.0    0.0
 2   1280.0  5.2500E+03 ExHy  0.00  1.1970E+2   317.8     0.0    0.0
 2   1280.0  4.1250E+03 ExHy  0.00  1.3243E+2   286.0     0.0    0.0
 2   1280.0  3.1875E+03 ExHy  0.00  1.6421E+2   289.1     0.0    0.0
 2   1280.0  2.4375E+03 ExHy  0.00  1.9669E+2   276.2     0.0    0.0
 2   1280.0  1.8750E+03 ExHy  0.00  2.1612E+2   237.8     0.0    0.0
 2   1280.0  1.4531E+03 ExHy  0.00  2.8518E+2   249.1     0.0    0.0
 2   1280.0  1.1250E+03 ExHy  0.00  3.4131E+2   380.8     0.0    0.0
 2   1280.0  8.9062E+02 ExHy  0.00  3.6370E+2   406.3     0.0    0.0
 2   1280.0  7.0312E+02 ExHy  0.00  4.5408E+2   413.6     0.0    0.0
 2   1280.0  5.6250E+02 ExHy  0.00  4.9345E+2   353.4     0.0    0.0
 2   1280.0  4.6875E+02 ExHy  0.00  5.3041E+2   368.0     0.0    0.0
 2   1280.0  3.6328E+02 ExHy  0.00  6.0313E+2   404.7     0.0    0.0
 2   1280.0  2.8125E+02 ExHy  0.00  6.6563E+2   370.2     0.0    0.0
 2   1280.0  2.2266E+02 ExHy  0.00  7.7133E+2   363.6     0.0    0.2
 2   1280.0  1.7578E+02 ExHy  0.00  9.7812E+2   360.3     0.0    0.0
 2   1280.0  1.4062E+02 ExHy  0.00  1.2182E+3   235.1     0.1    1.4
 2   1280.0  1.1719E+02 ExHy  0.00  1.3892E+3   248.4     0.1    1.0
 2   1280.0  9.0820E+01 ExHy  0.00  1.1796E+3   301.9     0.3    3.0
 2   1280.0  7.0312E+01 ExHy  0.00  9.4576E+2   160.2     0.1    1.0
 2   1280.0  5.5664E+01 ExHy  0.00  1.2377E+3    50.4     0.5    4.5
 2   1280.0  4.3945E+01 ExHy  0.00  1.1184E+3     3.1     0.8    7.8
 2   1280.0  3.5156E+01 ExHy  0.00  1.0586E+3    54.2     1.1   11.4
 2   1280.0  2.9297E+01 ExHy  0.00  9.6181E+2    36.9     1.3   13.3
 2   1280.0  2.2705E+01 ExHy  0.00  8.6088E+2    56.4     2.0   19.8
 2   1280.0  1.7578E+01 ExHy  0.00  5.9989E+2   225.9     2.3   22.7
 2   1280.0  1.3916E+01 ExHy  0.00  9.3912E+2   292.8     2.3   23.1
 2   1280.0  1.0986E+01 ExHy  0.00  1.0689E+3   267.5     2.0   19.9
 2   1280.0  8.7891E+00 ExHy  0.00  1.0006E+3   218.8     5.5   54.9
 2   1280.0  7.3242E+00 ExHy  0.00  8.4047E+2   211.6     6.7   67.4
 2   1280.0  1.0312E+04 EyHx  0.00  1.2651E+1 -2648.3     0.0    0.1
 2   1280.0  8.2500E+03 EyHx  0.00  1.7409E+1 -2729.0     0.0    0.0
 2   1280.0  6.5625E+03 EyHx  0.00  3.7112E+1 -2711.9     0.0    0.0
 2   1280.0  5.2500E+03 EyHx  0.00  5.0113E+1 -2699.0     0.0    0.0
 2   1280.0  4.1250E+03 EyHx  0.00  5.6457E+1 -2618.4     0.0    0.0
 2   1280.0  3.1875E+03 EyHx  0.00  1.0107E+2 -2628.8     0.0    0.0
 2   1280.0  2.4375E+03 EyHx  0.00  1.3575E+2 -2644.3     0.0    0.0
 2   1280.0  1.8750E+03 EyHx  0.00  1.6170E+2 -2657.3     0.0    0.0
 2   1280.0  1.4531E+03 EyHx  0.00  2.0446E+2 -2657.7     0.0    0.0
 2   1280.0  1.1250E+03 EyHx  0.00  1.9763E+2 -2746.7     0.0    0.0
 2   1280.0  8.9062E+02 EyHx  0.00  1.6638E+2 -2669.7     0.0    0.0
 2   1280.0  7.0312E+02 EyHx  0.00  2.7161E+2 -2726.5     0.0    0.0
 2   1280.0  5.6250E+02 EyHx  0.00  2.9143E+2 -2681.9     0.0    0.0
 2   1280.0  4.6875E+02 EyHx  0.00  2.9143E+2 -2680.4     0.0    0.2
 2   1280.0  3.6328E+02 EyHx  0.00  2.8163E+2 -2800.4     0.0    0.1
 2   1280.0  2.8125E+02 EyHx  0.00  3.5519E+2 -2920.7     0.0    0.2
 2   1280.0  2.2266E+02 EyHx  0.00  3.1405E+2 -3062.7     0.0    0.5
 2   1280.0  1.7578E+02 EyHx  0.00  3.4253E+2 -3107.5     0.0    0.1
 2   1280.0  1.4062E+02 EyHx  0.00  5.4919E+2 -3003.2     0.1    1.2
 2   1280.0  1.1719E+02 EyHx  0.00  5.9471E+2 -3155.7     0.1    0.7
 2   1280.0  9.0820E+01 EyHx  0.00  6.2023E+2 -3143.6     0.3    2.9
 2   1280.0  7.0312E+01 EyHx  0.00  7.7402E+2 -2922.1     0.1    1.3
 2   1280.0  5.5664E+01 EyHx  0.00  1.3879E+3 -2883.9     0.2    2.4
 2   1280.0  4.3945E+01 EyHx  0.00  1.7697E+3 -2873.1     0.3    3.4
 2   1280.0  3.5156E+01 EyHx  0.00  9.2849E+2 -2854.3     1.1   11.4
 2   1280.0  2.9297E+01 EyHx  0.00  8.9497E+2 -2834.8     1.2   12.2
 2   1280.0  2.2705E+01 EyHx  0.00  1.1645E+3 -2923.8     1.4   14.3
 2   1280.0  1.7578E+01 EyHx  0.00  1.2748E+3 -3025.9     1.4   14.0
 2   1280.0  1.3916E+01 EyHx  0.00  1.1990E+3 -2900.2     2.5   25.3
 2   1280.0  1.0986E+01 EyHx  0.00  1.4085E+3 -2824.4     3.0   29.6
 2   1280.0  8.7891E+00 EyHx  0.00  1.0428E+3 -2775.6     4.3   42.5
 2   1280.0  7.3242E+00 EyHx  0.00  1.1105E+3 -2702.9     4.6   45.7

第二列點單元，第三列橫軸，第六七列畫圖

uj5u.com熱心網友回復：

listbox和datagridview是用來查看資料的，可以刪掉。Chart畫圖的一些細節你再看著美化一下吧，所有設定我都用的默認。
Public Class Form1

    Dim ds As New DataSet

    Private Sub Button1_Click(sender As Object, e As EventArgs) Handles Button1.Click

        'Dim strData As String = IO.File.ReadAllText("C:\data\xxx.txt", System.Text.Encoding.UTF8)   '從文本檔案里讀資料

        Dim strData As String = "\ by amt

            $ ASPACE=  100m

            $ XMTR  =   200.

            skp Station       Freq  Comp Amps Resistivity   Phase    %Rho   sPhz

            \-++------++----------++---++----++---------++------++------++-----+

             2   1270.0  1.0312E+04 ExHy  0.00  1.4241E+2   704.3     0.0    0.0

             2   1270.0  8.2500E+03 ExHy  0.00  1.4058E+2  1099.1     0.0    0.0

             2   1280.0  7.3242E+00 EyHx  0.00  1.1105E+3 -2702.9     4.6   45.7"

        'skp Station       Freq  Comp Amps Resistivity   Phase    %Rho   sPhz



        For Each line As String In Split(Split(strData, $"+{vbCrLf}").Last, vbCrLf)

            Dim d() As String = line.Split({" "}, StringSplitOptions.RemoveEmptyEntries)

            Dim station As String = d(1)

            '為每個station創建一個DataTable作為資料源，Chart控制元件作為展示

            If Not ds.Tables.Contains(station) Then

                Dim _chart As New DataVisualization.Charting.Chart()

                With _chart '每個Chart控制元件有兩個Area

                    .Name = station

                    .Width=680

                    .ChartAreas.Clear()

                    .ChartAreas.Add("Resistivity")

                    .ChartAreas.Add("Phase")

                    .Titles.Add($"{station} - Resistivity").Alignment = ContentAlignment.TopCenter

                    .Titles.Add($"{station} - Phase").Alignment = ContentAlignment.TopCenter

                    .Titles(1).DockedToChartArea = "Phase"

                End With

                FlowLayoutPanel1.Controls.Add(_chart)



                '格式化資料源

                Dim table As DataTable = ds.Tables.Add(station)

                With table.Columns

                    .Add("Freq", Type.GetType("System.Double"))

                    .Add("Comp")

                    .Add("Resistivity", Type.GetType("System.Double"))

                    .Add("Phase", Type.GetType("System.Double"))

                End With

            End If

            ds.Tables(station).Rows.Add(d(2), d(3), d(5), d(6))

        Next



        '遍歷所有station，畫圖

        For Each table As DataTable In ds.Tables

            ListBox1.Items.Add(table.TableName)

            '每個datable代表一個station，放到一個 chart里，Resistivity畫一個area，Phase畫一個area

            Dim _chart As DataVisualization.Charting.Chart = CType(FlowLayoutPanel1.Controls().Item(table.TableName), DataVisualization.Charting.Chart)

            _chart.Series.Add(New DataVisualization.Charting.Series("ExHy_Resistivity"))

            _chart.Series.Add(New DataVisualization.Charting.Series("EyHx_Resistivity"))

            _chart.Series.Add(New DataVisualization.Charting.Series("ExHy_Phase"))

            _chart.Series.Add(New DataVisualization.Charting.Series("EyHx_Phase"))

            For Each s As DataVisualization.Charting.Series In _chart.Series

                s.ChartType = DataVisualization.Charting.SeriesChartType.Line

            Next



            '通過Comp列篩選所在area, 系結Freq到X軸，Resistivity和Phase到Y軸

            With _chart.Series(0)

                .ChartArea = "Resistivity"

                .XValueMember = "Freq"

                .Points.DataBind(

                    table.Rows.Cast(Of DataRow).

                    Where(Function(r) r("Comp") = "ExHy").

                    Select(Function(r) r), "Freq", "Resistivity", Nothing)

            End With

            With _chart.Series(1)

                .ChartArea = "Resistivity"

                .Points.DataBind(

                    table.Rows.Cast(Of DataRow).

                    Where(Function(r) r("Comp") = "EyHx").

                    Select(Function(r) r), "Freq", "Resistivity", Nothing)

            End With



            With _chart.Series(2)

                .ChartArea = "Phase"

                .XValueMember = "Freq"

                .Points.DataBind(

                    table.Rows.Cast(Of DataRow).

                    Where(Function(r) r("Comp") = "ExHy").

                    Select(Function(r) r), "Freq", "Phase", Nothing)

            End With

            With _chart.Series(3)

                .ChartArea = "Phase"

                .Points.DataBind(

                    table.Rows.Cast(Of DataRow).

                    Where(Function(r) r("Comp") = "EyHx").

                    Select(Function(r) r), "Freq", "Phase", Nothing)

            End With

        Next

    End Sub



    Private Sub ListBox1_SelectedIndexChanged(sender As Object, e As EventArgs) Handles ListBox1.SelectedIndexChanged

        DataGridView1.DataSource = ds.Tables(ListBox1.SelectedItem)

    End Sub

End Class

uj5u.com熱心網友回復：

好的謝了，有空我除錯看下，看哪里需要再完善的

uj5u.com熱心網友回復：

直接用陣列做資料源行不行呢，這個data那個什么資料源好難看懂，圖的自適應范圍沒看到有定義？坐標軸都要取對數，因為資料間隔越來越大

uj5u.com熱心網友回復：

DataTable是一個資料表物件，跟excel的作業表一樣，Column是欄位，Row是一條資料記錄。陣列應該可以，沒測過，靈活性肯定比DataTable要差一大截。
Array可以用For Each添加到DataTable里。
ds.Tables(station).Rows.Add(d(2), d(3), d(5), d(6))
或者
ds.Tables(station).Rows.Add({d(2), d(3), d(5), d(6)})
間隔越來越大的話，你的Y軸就不能是Resistivity和Phase了，資料源里應該添加的Y值是Math.Log(d(5))和Math.Log(d(6))，Math.Log=ln，以e為底。Math.Log10以10為底。
Chart是自適應的，會盡量所有資料并且最大，縮放可以給Xaxis添加滾動條。

uj5u.com熱心網友回復：

是，麻煩給弄一個水平 垂直的滾動條

uj5u.com熱心網友回復：

https://www.baidu.com/s?wd=.net+chart+scrollbar&rsv_spt=1&rsv_iqid=0xc84a3c8f0000341f&issp=1&f=8&rsv_bp=0&rsv_idx=2&ie=utf-8&rqlang=&tn=baiduhome_pg&ch=&rsv_enter=1&inputT=4951

uj5u.com熱心網友回復：

.Titles.Add($"{station} - Resistivity").Alignment = ContentAlignment.TopCenter
.Titles.Add($"{station} - Phase").Alignment = ContentAlignment.TopCenter


我除錯時提示三處  $  無效，為啥呢 ，去掉該字符后運行打開資料提示陣列越界

uj5u.com熱心網友回復：

更新到2015或者2017吧，這是2015開始有的特性，字串插值，將變數直接寫進字串，算是語法糖，和老版本里的format差不多。
    Sub Main()

        Dim a As String = "aaa"

        Dim b As String = "bbb"

        Dim c As String = "ccc"

        Console.WriteLine(a + "-" + b + "-" + c)

        Console.WriteLine(String.Format("{0}-{1}-{2}", a, b, c))

        Console.WriteLine(String.Format("{0}-{1}-{2}", {a, b, c}))

        Console.WriteLine($"{a}-{b}-{c}")

        '都等于aaa-bbb-ccc

        Console.Read()

    End Sub

.Titles.Add($"{station} - Resistivity").Alignment = ContentAlignment.TopCenter

                    .Titles.Add($"{station} - Phase").Alignment = ContentAlignment.TopCenter

'等效

.Titles.Add(station & " - Resistivity").Alignment = ContentAlignment.TopCenter

                    .Titles.Add(station & " - Phase").Alignment = ContentAlignment.TopCenter

uj5u.com熱心網友回復：

好的謝謝了，你寫的程式很好，我結帖了，您加我個qq好向您學習，謝謝   327553229

uj5u.com熱心網友回復：

Split(Split(strData, $"+{vbCrLf}").Last, vbCrLf)       等效于什么呢

uj5u.com熱心網友回復：

Imports System.IO
Imports System.Windows.Forms.DataVisualization.Charting
Imports System.Math
Public Class Form1

    Dim ds As New DataSet
    Private Sub Button1_Click(sender As Object, e As EventArgs) Handles Button1.Click
        Dim ofd As New OpenFileDialog
        ofd.Title = "打開"
        ofd.Filter = "amt資料(*.avg)|*.avg"
        ofd.Multiselect = False
        If ofd.ShowDialog() = DialogResult.OK Then
            Dim avgFile As String = ofd.FileName
            Dim sr As New StreamReader(ofd.FileName)
            Dim strData As String = sr.ReadToEnd    'Dim strData As String = IO.File.ReadAllText("C:\data\xxx.txt", System.Text.Encoding.UTF8) '從文本檔案里讀資料

            For Each line As String In Split(Split(strData, vbCrLf).Last, vbCrLf)     'Split(Split(strData, $"+{vbCrLf}").Last, vbCrLf)
                Dim d() As String = line.Split({" "}, StringSplitOptions.RemoveEmptyEntries)
                Dim station As String = d(1)
                '為每個station創建一個DataTable作為資料源，Chart控制元件作為展示
                If Not ds.Tables.Contains(station) Then
                    Dim _chart As New DataVisualization.Charting.Chart()
                    With _chart '每個Chart控制元件有兩個Area
                        .Name = station
                        .Width = 680
                        .ChartAreas.Clear()
                        .ChartAreas.Add("Resistivity")
                        .ChartAreas.Add("Phase")
                        .Titles.Add(station & " - Resistivity").Alignment = ContentAlignment.TopCenter   '''.Titles.Add($"{station} - Resistivity").Alignment = ContentAlignment.TopCenter
                        .Titles.Add(station & " - Phase").Alignment = ContentAlignment.TopCenter   ''''.Titles.Add($"{station} - Phase").Alignment = ContentAlignment.TopCenter
                        .Titles(1).DockedToChartArea = "Phase"
                    End With
                    FlowLayoutPanel1.Controls.Add(_chart)

                    '格式化資料源
                    Dim table As DataTable = ds.Tables.Add(station)
                    With table.Columns
                        .Add("Freq", Type.GetType("System.Double"))
                        .Add("Comp")
                        .Add("Resistivity", Type.GetType("System.Double"))
                        .Add("Phase", Type.GetType("System.Double"))
                    End With
                End If
                ds.Tables(station).Rows.Add(d(2), d(3), d(5), d(6))
            Next

            '遍歷所有station，畫圖
            For Each table As DataTable In ds.Tables
                ListBox1.Items.Add(table.TableName)
                '每個datable代表一個station，放到一個 chart里，Resistivity畫一個area，Phase畫一個area
                Dim _chart As DataVisualization.Charting.Chart = CType(FlowLayoutPanel1.Controls().Item(table.TableName), DataVisualization.Charting.Chart)
                _chart.Series.Add(New DataVisualization.Charting.Series("ExHy_Resistivity"))
                _chart.Series.Add(New DataVisualization.Charting.Series("EyHx_Resistivity"))
                _chart.Series.Add(New DataVisualization.Charting.Series("ExHy_Phase"))
                _chart.Series.Add(New DataVisualization.Charting.Series("EyHx_Phase"))
                For Each s As DataVisualization.Charting.Series In _chart.Series
                    s.ChartType = DataVisualization.Charting.SeriesChartType.Line
                Next

                '通過Comp列篩選所在area, 系結Freq到X軸，Resistivity和Phase到Y軸
                With _chart.Series(0)
                    .ChartArea = "Resistivity"
                    .XValueMember = "Freq"
                    .Points.DataBind(
                        table.Rows.Cast(Of DataRow).
                        Where(Function(r) r("Comp") = "ExHy").
                        Select(Function(r) r), "Freq", "Resistivity", Nothing)
                End With
                With _chart.Series(1)
                    .ChartArea = "Resistivity"
                    .Points.DataBind(
                        table.Rows.Cast(Of DataRow).
                        Where(Function(r) r("Comp") = "EyHx").
                        Select(Function(r) r), "Freq", "Resistivity", Nothing)
                End With

                With _chart.Series(2)
                    .ChartArea = "Phase"
                    .XValueMember = "Freq"
                    .Points.DataBind(
                        table.Rows.Cast(Of DataRow).
                        Where(Function(r) r("Comp") = "ExHy").
                        Select(Function(r) r), "Freq", "Phase", Nothing)
                End With
                With _chart.Series(3)
                    .ChartArea = "Phase"
                    .Points.DataBind(
                        table.Rows.Cast(Of DataRow).
                        Where(Function(r) r("Comp") = "EyHx").
                        Select(Function(r) r), "Freq", "Phase", Nothing)
                End With
            Next
        End If
    End Sub

    Private Sub ListBox1_SelectedIndexChanged(sender As Object, e As EventArgs) Handles ListBox1.SelectedIndexChanged
        DataGridView1.DataSource = ds.Tables(ListBox1.SelectedItem)
    End Sub
End Class



運行沒有問題，打開資料提示“索引超出陣列界限”，這是哪里的問題啊

uj5u.com熱心網友回復：

具體是哪一行？DEBUG一下，看一下出錯的物件是誰，一共有幾個元素，請求的是第幾個元素。

uj5u.com熱心網友回復：

注釋掉所有On Error Resume Next陳述句，在VB IDE中運行，
出錯后點擊除錯，游標會停在出錯的那條陳述句處，
或者
事先在懷疑可能有邏輯錯誤的陳述句處設定斷點，運行經過斷點時中斷，

此時可以在立即視窗中使用
?變數名
或
?函式名(函式引數)
或
程序名(引數)
輔助除錯。

uj5u.com熱心網友回復：

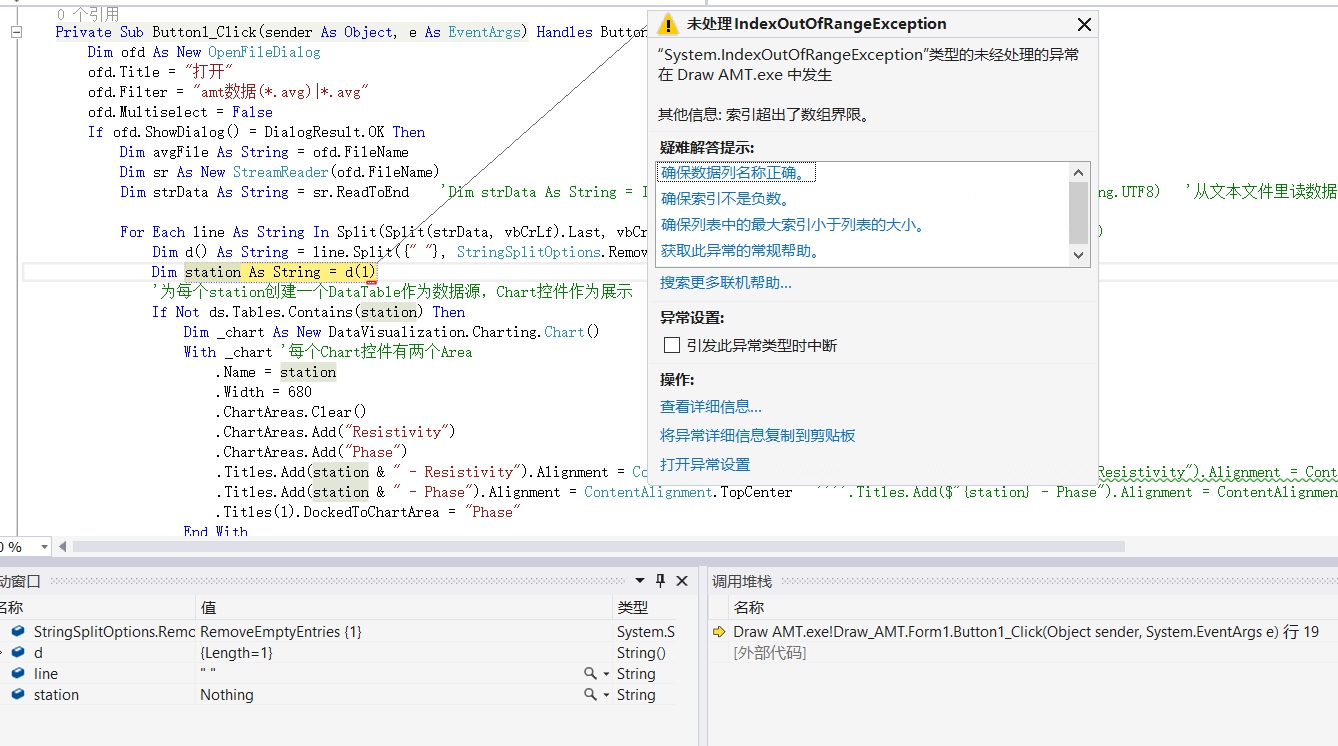

出錯在這里

uj5u.com熱心網友回復：

用陣列操作感徑訓清晰明了點，哪位大神幫寫個陣列操作的代碼，謝了

uj5u.com熱心網友回復：

你的文本里有空行，讀到空行應該跳過此行的處理。
在出錯的這行代碼上面加一句
if b.length=1 then continue for

uj5u.com熱心網友回復：

運行通過，但是沒出圖，沒反應，我傾向于陣列的代碼，這個我看起來好吃力，也不好修改

uj5u.com熱心網友回復：

station這個陣列有問題，station串列沒東西加進來

uj5u.com熱心網友回復：

運行還是有問題，沒看懂代碼

轉載請註明出處，本文鏈接：https://www.uj5u.com/gongcheng/52858.html

標籤：資源

上一篇：VB如何更改檔案夾的圖示？

下一篇：vb匯出excel控制元件出現ox8002801c錯誤代碼

標籤雲
其他(157675) Python(38076) JavaScript(25376) Java(17977) C(15215) 區塊鏈(8255) C＃(7972) AI(7469) 爪哇(7425) MySQL(7132) html(6777) 基礎類(6313) sql(6102) 熊猫(6058) PHP(5869) 数组(5741) R(5409) Linux(5327) 反应(5209) 腳本語言(PerlPython)(5129) 非技術區(4971) Android(4554) 数据框(4311) css(4259) 节点.js(4032) C語言(3288) json(3245) 列表(3129) 扑(3119) C++語言(3117) 安卓(2998) 打字稿(2995) VBA(2789) Java相關(2746) 疑難問題(2699) 细绳(2522) 單片機工控(2479) iOS(2429) ASP.NET(2402) MongoDB(2323) 麻木的(2285) 正则表达式(2254) 字典(2211) 循环(2198) 迅速(2185) 擅长(2169) 镖(2155) 功能(1967) .NET技术(1958) Web開發(1951) python-3.x(1918) HtmlCss(1915) 弹簧靴(1913) C++(1909) xml(1889) PostgreSQL(1872) .NETCore(1853) 谷歌表格(1846) Unity3D(1843) for循环(1842)

熱門瀏覽
  • Git本地庫既關聯GitHub又關聯Gitee

    創建代碼倉庫 使用gitee舉例（github和gitee差不多） 1.在gitee右上角點擊+，選擇新建倉庫 ? 2.選擇填寫倉庫資訊，然后進行創建 ? 3.服務端已經準備好了，本地開始作準備 （1）Git 全域設定 git config --global user.name "成鈺" git c ......

    uj5u.com 2020-09-10 05:04:14 more
  • CODING DevOps 代碼質量實戰系列第二課，相約周三

    隨著 ToB（企業服務）的興起和 ToC（消費互聯網）產品進入成熟期，線上故障帶來的損失越來越大，代碼質量越來越重要，而「質量內建」正是 DevOps 核心理念之一。**《DevOps 代碼質量實戰（PHP 版）》**為 CODING DevOps 代碼質量實戰系列的第二課，同時也是本系列的 PHP ......

    uj5u.com 2020-09-10 05:07:43 more
  • 推薦Scrum書籍

    推薦Scrum書籍 直接上干貨，推薦書籍清單如下（推薦有順序的哦） Scrum指南 Scrum精髓 Scrum敏捷軟體開發 Scrum捷徑 硝煙中的Scrum和XP : 我們如何實施Scrum 敏捷軟體開發:Scrum實戰指南 Scrum要素 大規模Scrum:大規模敏捷組織的設計 用戶故事地圖 用 ......

    uj5u.com 2020-09-10 05:07:45 more
  • CODING DevOps 代碼質量實戰系列最后一課，周四發車

    隨著 ToB（企業服務）的興起和 ToC（消費互聯網）產品進入成熟期，線上故障帶來的損失越來越大，代碼質量越來越重要，而「質量內建」正是 DevOps 核心理念之一。 **《DevOps 代碼質量實戰（Java 版）》**為 CODING DevOps 代碼質量實戰系列的最后一課，同時也是本系列的 ......

    uj5u.com 2020-09-10 05:07:52 more
  • 敏捷軟體工程實踐書籍

    Scrum轉型想要做好，第一步先了解并真正落實Scrum，那么我推薦的Scrum書籍是要看懂并實踐的。第二步是團隊的工程實踐要做扎實。 下面推薦工程實踐書單： 重構：改善既有代碼的設計 決議極限編程 : 擁抱變化 代碼整潔代碼 程式員的職業素養 修改代碼的藝術 撰寫可讀代碼的藝術 測驗驅動開發 : ......

    uj5u.com 2020-09-10 05:07:55 more
  • Jenkins+svn+nginx實作windows環境自動部署vue前端專案

    前面文章介紹了Jenkins+svn+tomcat實作自動化部署，現在終于有空抽時間出來寫下Jenkins+svn+nginx實作自動部署vue前端專案。 jenkins的安裝和配置已經在前面文章進行介紹，下面介紹實作vue前端專案需要進行的哪些額外的步驟。 注意：在安裝jenkins和nginx的 ......

    uj5u.com 2020-09-10 05:08:49 more
  • CODING DevOps 微服務專案實戰系列第一課，明天等你

    CODING DevOps 微服務專案實戰系列第一課**《DevOps 微服務專案實戰：DevOps 初體驗》**將由 CODING DevOps 開發工程師 王寬老師 向大家介紹 DevOps 的基本理念，并探討為什么現代開發活動需要 DevOps，同時將以 eShopOnContainers 項 ......

    uj5u.com 2020-09-10 05:09:14 more
  • CODING DevOps 微服務專案實戰系列第二課來啦！

    近年來，工程專案的結構越來越復雜，需要接入合適的持續集成流水線形式，才能滿足更多變的需求，那么如何優雅地使用 CI 能力提升生產效率呢？CODING DevOps 微服務專案實戰系列第二課 《DevOps 微服務專案實戰：CI 進階用法》 將由 CODING DevOps 全堆疊工程師 何晨哲老師 向 ......

    uj5u.com 2020-09-10 05:09:33 more
  • CODING DevOps 微服務專案實戰系列最后一課，周四開講！

    隨著軟體工程越來越復雜化，如何在 Kubernetes 集群進行灰度發布成為了生產部署的”必修課“，而如何實作安全可控、自動化的灰度發布也成為了持續部署重點關注的問題。CODING DevOps 微服務專案實戰系列最后一課：**《DevOps 微服務專案實戰：基于 Nginx-ingress 的自動 ......

    uj5u.com 2020-09-10 05:10:00 more
  • CODING 儀表盤功能正式推出，實作作業資料可視化！

    CODING 儀表盤功能現已正式推出！該功能旨在用一張張統計卡片的形式，統計并展示使用 CODING 中所產生的資料。這意味著無需額外的設定，就可以收集歸納寶貴的作業資料并予之量化分析。這些海量的資料皆會以圖表或串列的方式躍然紙上，方便團隊成員隨時查看各專案的進度、狀態和指標，云端協作迎來真正意義上 ......

    uj5u.com 2020-09-10 05:11:01 more
最新发布
  • windows系統git使用ssh方式和gitee/github進行同步

    使用git來clone專案有兩種方式：HTTPS和SSH：
    HTTPS：不管是誰，拿到url隨便clone，但是在push的時候需要驗證用戶名和密碼；
    SSH：clone的專案你必須是擁有者或者管理員，而且需要在clone前添加SSH Key。SSH 在push的時候，是不需要輸入用戶名的，如果配置... ......

    uj5u.com 2023-04-19 08:41:12 more
  • windows系統git使用ssh方式和gitee/github進行同步

    使用git來clone專案有兩種方式：HTTPS和SSH：
    HTTPS：不管是誰，拿到url隨便clone，但是在push的時候需要驗證用戶名和密碼；
    SSH：clone的專案你必須是擁有者或者管理員，而且需要在clone前添加SSH Key。SSH 在push的時候，是不需要輸入用戶名的，如果配置... ......

    uj5u.com 2023-04-19 08:35:34 more
  • 2023年農牧行業6大CRM系統、5大場景盤點

    在物聯網、大資料、云計算、人工智能、自動化技術等現代資訊技術蓬勃發展與逐步成熟的背景下，數字化正成為農牧行業供給側結構性變革與高質量發展的核心驅動因素。因此，改造和提升傳統農牧業、開拓創新現代智慧農牧業，加快推進農牧業的現代化、資訊化、數字化建設已成為農牧業發展的重要方向。 當下，企業數字化轉型已經 ......

    uj5u.com 2023-04-18 08:05:44 more
  • 2023年農牧行業6大CRM系統、5大場景盤點

    在物聯網、大資料、云計算、人工智能、自動化技術等現代資訊技術蓬勃發展與逐步成熟的背景下，數字化正成為農牧行業供給側結構性變革與高質量發展的核心驅動因素。因此，改造和提升傳統農牧業、開拓創新現代智慧農牧業，加快推進農牧業的現代化、資訊化、數字化建設已成為農牧業發展的重要方向。 當下，企業數字化轉型已經 ......

    uj5u.com 2023-04-18 08:00:18 more
  • 計算機組成原理—存盤器

    計算機組成原理—硬體結構 二、存盤器 1.概述 存盤器是計算機系統中的記憶設備，用來存放程式和資料 1.1存盤器的層次結構 快取-主存層次主要解決CPU和主存速度不匹配的問題，速度接近快取 主存-輔存層次主要解決存盤系統的容量問題，容量接近與價位接近于主存 2.主存盤器 2.1概述 主存與CPU的聯 ......

    uj5u.com 2023-04-17 08:20:31 more
  • 談一談我對協同開發的一些認識

    如今各互聯網公司普通都使用敏捷開發，采用小步快跑的形式來進行專案開發。如果是小專案或者小需求，那一個開發可能就搞定了。但對于電商等復雜的系統，其功能多，結構復雜，一個人肯定是搞不定的，所以都是很多人來共同開發維護。以我曾經待過的商城團隊為例，光是后端開發就有七十多人。 為了更好地開發這類大型系統，往 ......

    uj5u.com 2023-04-17 08:18:55 more
  • 專案管理PRINCE2核心知識點整理

    PRINCE2，即 PRoject IN Controlled Environment（受控環境中的專案）是一種結構化的專案管理方法論，由英國政府內閣商務部（OGC）推出，是英國專案管理標準。
    PRINCE2 作為一種開放的方法論，是一套結構化的專案管理流程，描述了如何以一種邏輯性的、有組織的方法，... ......

    uj5u.com 2023-04-17 08:18:51 more
  • 談一談我對協同開發的一些認識

    如今各互聯網公司普通都使用敏捷開發，采用小步快跑的形式來進行專案開發。如果是小專案或者小需求，那一個開發可能就搞定了。但對于電商等復雜的系統，其功能多，結構復雜，一個人肯定是搞不定的，所以都是很多人來共同開發維護。以我曾經待過的商城團隊為例，光是后端開發就有七十多人。 為了更好地開發這類大型系統，往 ......

    uj5u.com 2023-04-17 08:18:00 more
  • 專案管理PRINCE2核心知識點整理

    PRINCE2，即 PRoject IN Controlled Environment（受控環境中的專案）是一種結構化的專案管理方法論，由英國政府內閣商務部（OGC）推出，是英國專案管理標準。
    PRINCE2 作為一種開放的方法論，是一套結構化的專案管理流程，描述了如何以一種邏輯性的、有組織的方法，... ......

    uj5u.com 2023-04-17 08:17:55 more
  • 計算機組成原理—存盤器

    計算機組成原理—硬體結構 二、存盤器 1.概述 存盤器是計算機系統中的記憶設備，用來存放程式和資料 1.1存盤器的層次結構 快取-主存層次主要解決CPU和主存速度不匹配的問題，速度接近快取 主存-輔存層次主要解決存盤系統的容量問題，容量接近與價位接近于主存 2.主存盤器 2.1概述 主存與CPU的聯 ......

    uj5u.com 2023-04-17 08:12:06 more

Copyright © 2010-2020 有解無憂
