opencv基礎學習 小知識--繪圖函式+小實戰訓練
宣告：這里是本人自學opencv時寫下來的筆記，同時參考并感謝up主【致敬大神】，在她視頻基礎進行修改加上自己理解補充，目的是為了更好的進步與學習，如有更多學習經驗和知識分享，歡迎評論，謝謝，
同時歡迎大家關注新博主github：https://github.com/Cqy-96 b站：https://space.bilibili.com/301389626【陽ger陽】
1、學習目標
學習opencv畫圖直線、圓、橢圓、矩形、不規則圖形，
函式：cv.line()、cv.circle()、cv.rectangle()、cv.ellipse()、cv.putText()
實戰：用opencv畫opencv logo的標志
2、用到的庫
python
numpy
matplotlib
下面呢我們就開始學這幾個函式了，，，，，，
（1）畫直線
函式：cv.line(img,pt1,pt2,thickness,lineType,shift)
img: 要繪制線段的影像，
pt1: 線段的起點，
pt2: 線段的終點，
color: 線段的顏色.
thickness: 線條的寬度，
lineType: 線段的型別，可以取值8， 4， 和CV_AA， 分別代表8鄰接連接線，4鄰接連接線和反鋸齒連接線，默認值為8鄰接，為了獲得更好地效果可以選用CV_AA(采用了高斯濾波)，
shift: 坐標點小數點位數，
實戰：
import cv2 as cv import numpy as np import matplotlib.pyplot as plt # 讀取一張白底圖片 # 也可以自己用numpy繪制一個圖片 # img=np.ones((500,500,3),np.uint8) img=cv.imread("F:\opencv learn\logo.jpg") #在圖中畫出一條直線 cv.line(img,(0,0),(500,500),(0,255,0),5)
cv.imshow("img",img)
plt.show()
cv.waitKey()
cv.destroyAllWindows()

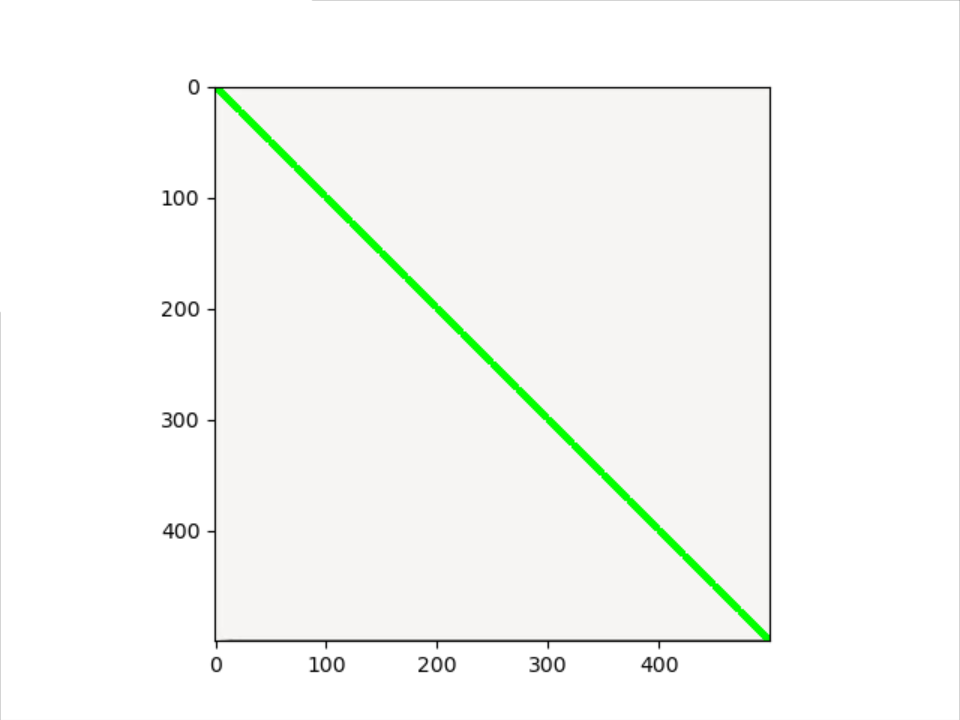

效果：

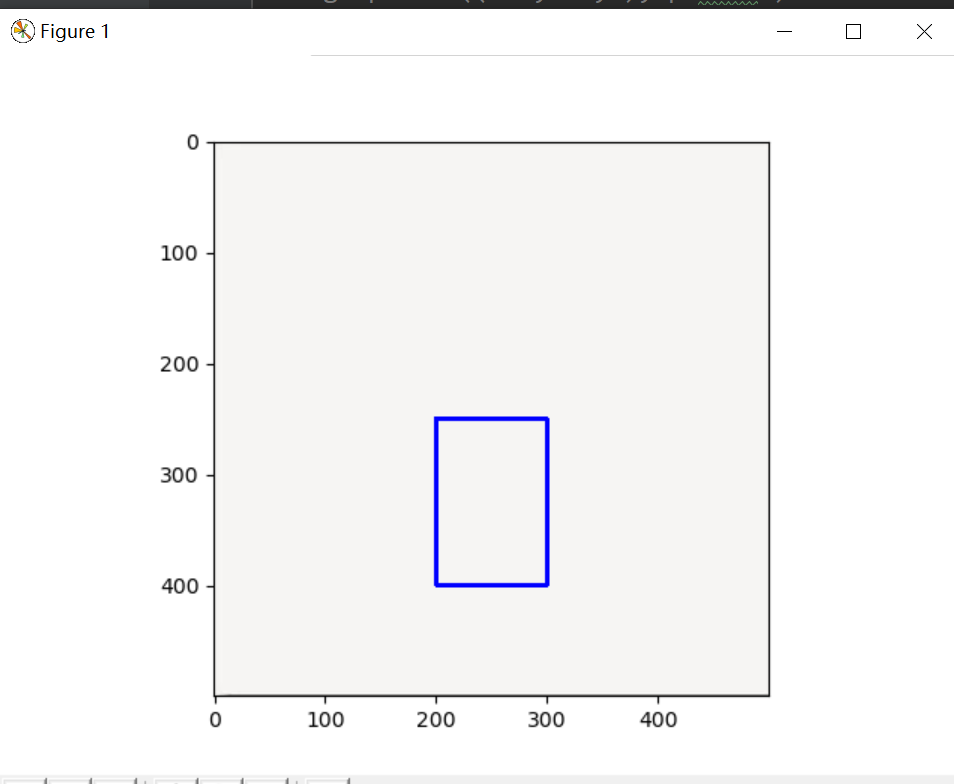

（2）畫方形
函式：cv2.rectangle(img, pt1, pt2, color[, thickness[, lineType[, shift]]])
例：cv2.rectangle(img, (x,y), (x+w,y+h), (0,255,0), 2)
引數解釋
第一個引數：img是原圖
第二個引數：（x，y）是矩陣的左上點坐標
第三個引數：（x+w，y+h）是矩陣的右下點坐標
第四個引數：（0,255,0）是畫線對應的rgb顏色
第五個引數：2是所畫的線的寬度
實戰：
import cv2 as cv import numpy as np import matplotlib.pyplot as plt # 讀取一張白底圖片 # 也可以自己用numpy繪制一個圖片 # img=np.ones((500,500,3),np.uint8) img=cv.imread("F:\opencv learn\logo.jpg") # 畫一個方形 cv.rectangle(img,(380,0),(500,250),(255,0,0),4) cv.imshow("img",img) cv.waitKey() cv.destroyAllWindows()
效果：
（3）畫圓
函式：cv2.circle(img, center, radius, color[, thickness[, lineType[, shift]]])
引數解釋：
img：要畫的圓所在的矩形或影像
center：圓心坐標，如 (100, 100)
radius：半徑，如 10
color：圓邊框顏色，如 (0, 0, 255) 紅色，BGR
thickness：正值表示圓邊框寬度. 負值表示畫一個填充圓形
lineType：圓邊框線型，可為 0，4，8
shift：圓心坐標和半徑的小數點位數
實戰：
import cv2 as cv import numpy as np import matplotlib.pyplot as plt # 讀取一張白底圖片 # 也可以自己用numpy繪制一個圖片 # img=np.ones((500,500,3),np.uint8) img=cv.imread("F:\opencv learn\logo.jpg") #畫一個圓 cv.circle(img,(200,200),50,(0,0,255),4) cv.imshow("img",img) cv.waitKey() cv.destroyAllWindows()

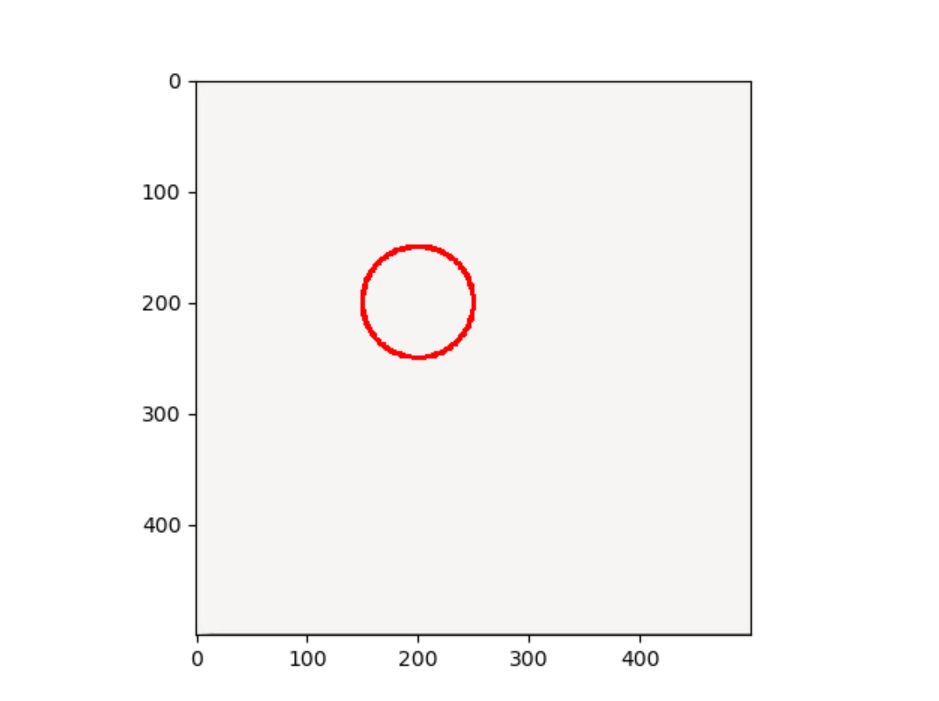

效果：
（4）畫橢圓
函式：cv2.ellipse(img, center, axes, angle, startAngle, endAngle, color, thickness, lineType, shift)
注意：cv.eclipse（）函式比較復雜一定要理解清楚每個引數
img：需要繪圖的影像
center：橢圓中心點坐標
axes：橢圓尺寸（即長短軸）
angle：旋轉角度（順時針方向）
startAngle：繪制的起始角度（順時針方向）
endAngle：繪制的終止角度（例如，繪制整個橢圓是0,360，繪制下半橢圓就是0,180）
color：線條顏色（BGR）
thickness：線條粗細（默認值=1）
lineType：線條型別（默認值=8）
shift：圓心坐標點和數軸的精度（默認值=0）
為了更好理解angle、startangle、endtangle這三個引數 我來分別演示，先看總體的一張圖
實戰：
import cv2 as cv import numpy as np import matplotlib.pyplot as plt # 讀取一張白底圖片 # 也可以自己用numpy繪制一個圖片 # img=np.ones((500,500,3),np.uint8) img=cv.imread("F:\opencv learn\logo.jpg") # 畫橢圓 cv.ellipse(img,(200,100),(100,50),0,0,360,(0,255,0),4) cv.imshow("img",img) cv.waitKey() cv.destroyAllWindows()

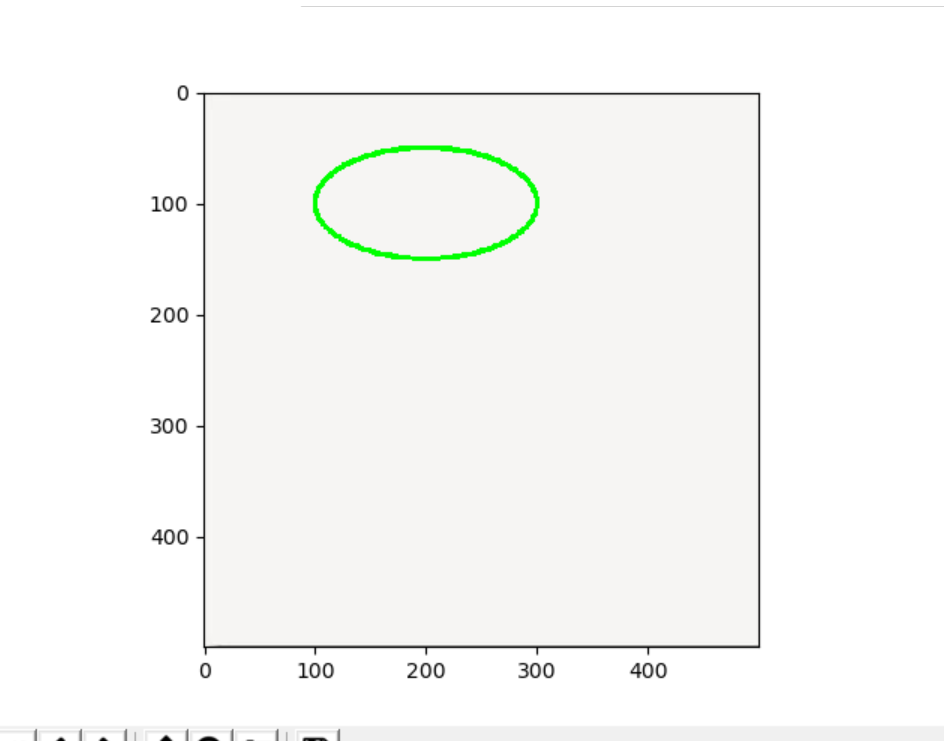

效果：

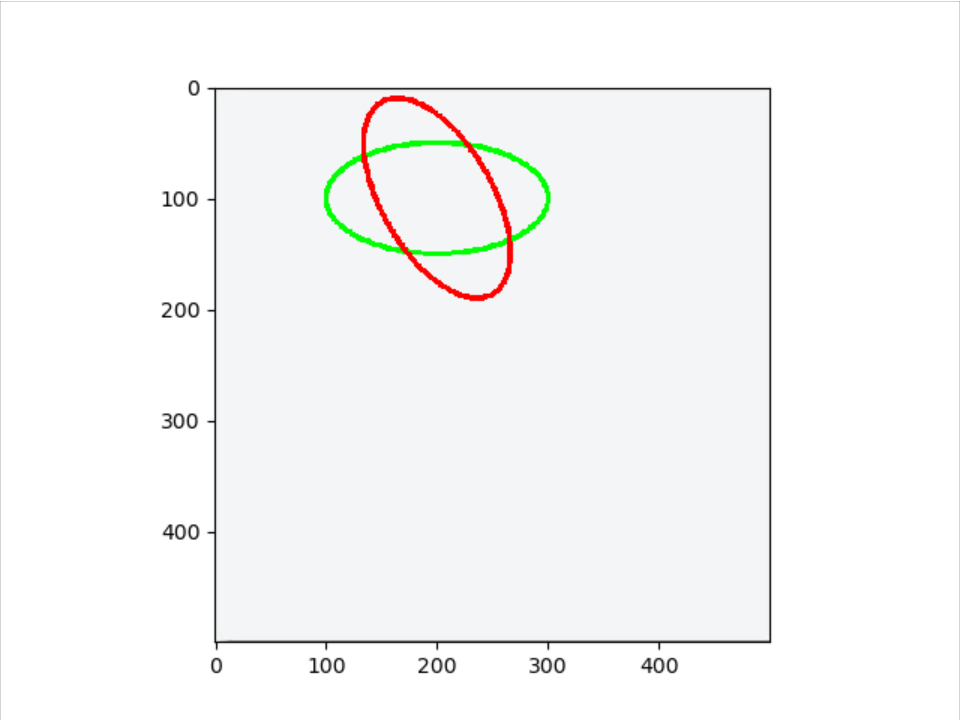

關于angle引數：代碼中我默認的是0，為了效果我修改成60
img1=cv.ellipse(img,(200,100),(100,50),0,0,360,(0,255,0),4)
img2=cv.ellipse(img,(200,100),(100,50),60,0,360,(255,0,0),4)

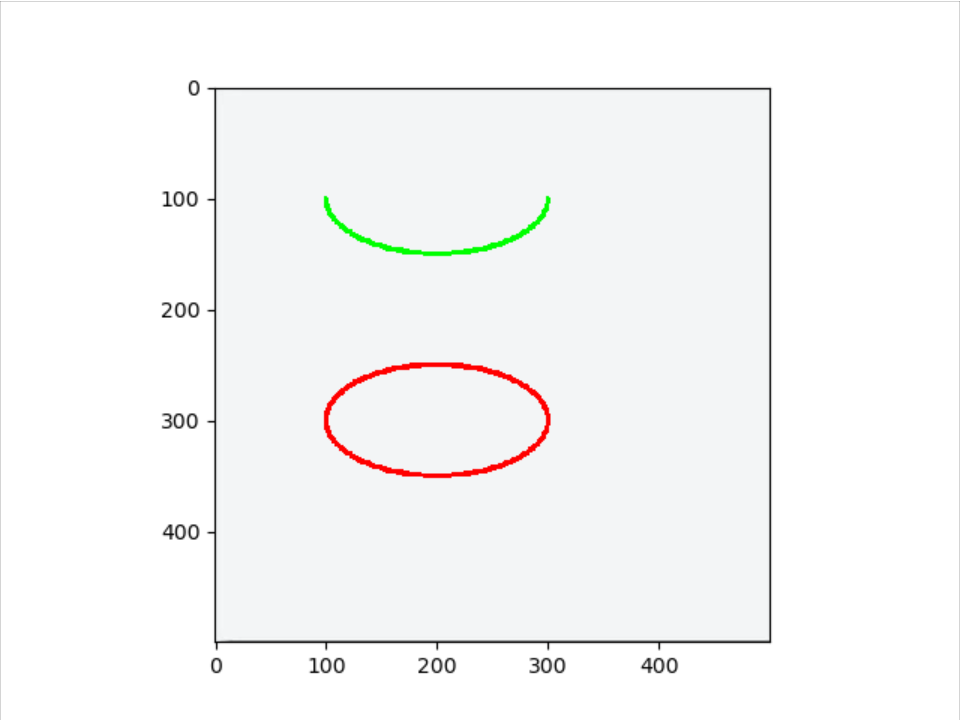

關于startangle、endtangle這兩個引數，同樣通過實體來演示一下，
img1=cv.ellipse(img,(200,100),(100,50),0,0,180,(0,255,0),4)
img1=cv.ellipse(img,(200,300),(100,50),0,0,360,(255,0,0),4)
（5）添加文字（說白了就是在你輸入的圖片中添加你想添加的文字以表示說明）
函式：cv2.putText(img, str(i), (123,456)), font, 2, (0,255,0), 3)
各引數依次是：圖片，添加的文字，左上角坐標，字體，字體大小，顏色，字體粗細
實戰：
import cv2 as cv import numpy as np import matplotlib.pyplot as plt # 讀取一張白底圖片 # 也可以自己用numpy繪制一個圖片 # img=np.ones((500,500,3),np.uint8) img=cv.imread("F:\opencv learn\logo.jpg") # 編輯文字 font=cv.FONT_HERSHEY_SIMPLEX cv.putText(img,"image",(200,150),font,2,(0,255,255),4) cv.imshow("image",img) cv.waitKey() cv.destroyAllWindows()

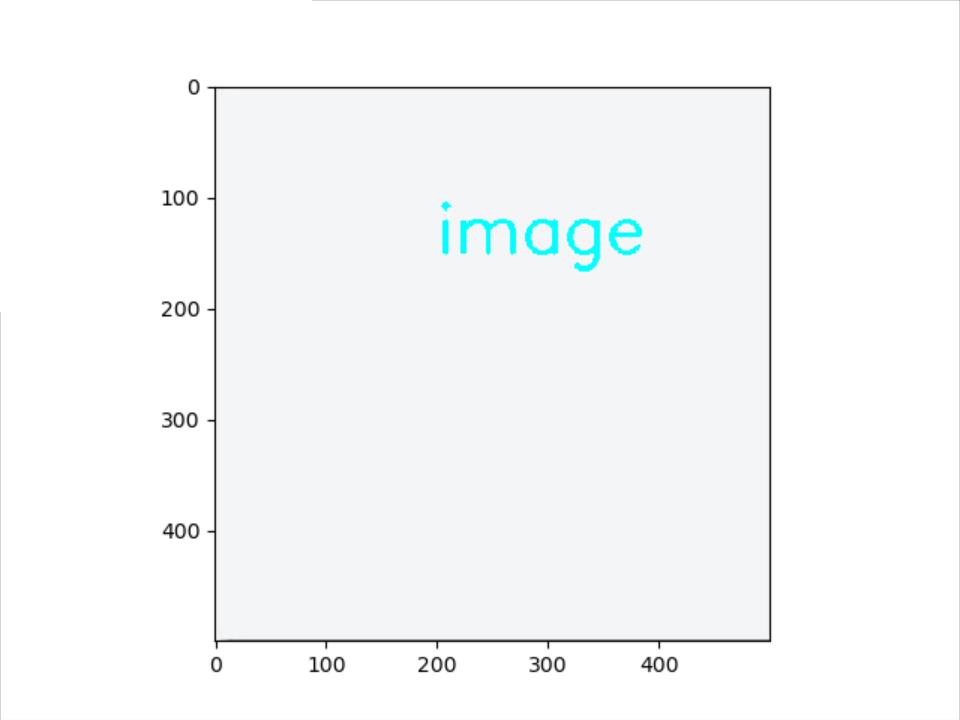

效果：
以上呢就是本次學習的全部任務、個人理解、如有不足歡迎指正！
以為結束了？？？接下來就是展示真正技能的時候了，哈哈哈！
繪制opencv的logo
如下：
代碼：

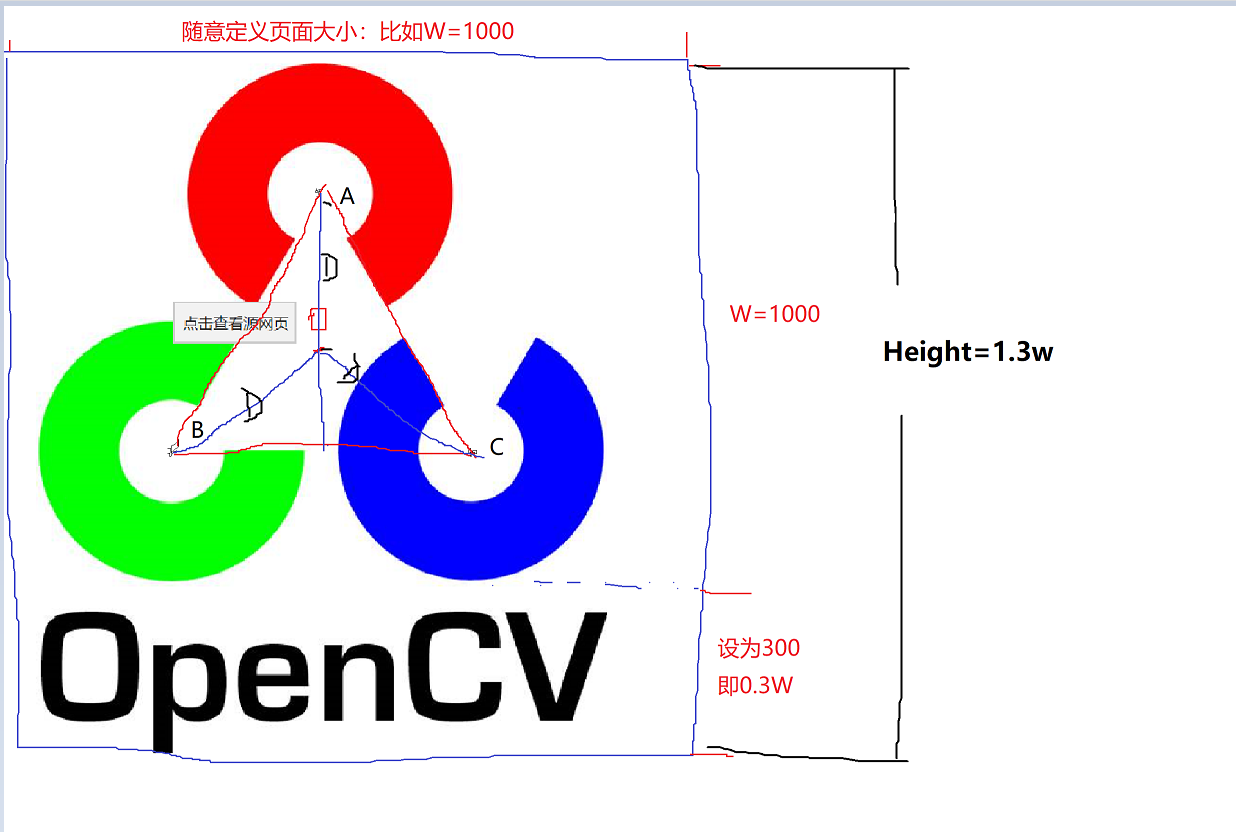

import cv2 as cv import numpy as np import matplotlib.pyplot as plt import math # 設定基本引數 (如圖所示) W=500 Height=int(1.3*W) D=0.2*W O=(int(W/2),int(W/2)) # 大圓的引數 A=(int(W/2),int(W/2-D)) B=(int(W/2-math.sqrt(3)/2*D),int(W/2+D/2)) C=(int(W/2+math.sqrt(3)/2*D),int(W/2+D/2)) R=int(2*math.sqrt(3)/5*D)#大圓半徑 #小圓引數 #同心圓 坐標一致 r=int(math.sqrt(3)/5*D) # 扇形引數 角度 ang=60 # 讀取一張白底圖片 src=https://www.cnblogs.com/Cqy-96/p/cv.imread("F:\opencv learn\logo.jpg") #畫大圓 cv.circle(src,A,R,(0,0,255),-1) cv.circle(src,B,R,(0,255,0),-1) cv.circle(src,C,R,(255,0,0),-1) # 畫小圓 cv.circle(src,A,r,(255,255,255),-1) cv.circle(src,B,r,(255,255,255),-1) cv.circle(src,C,r,(255,255,255),-1) # 畫扇形 cv.ellipse(src,A,(R,R),ang,0,ang,(255,255,255),-1) cv.ellipse(src,B,(R,R),360-ang,0,ang,(255,255,255),-1) cv.ellipse(src,C,(R,R),360-2*ang,0,ang,(255,255,255),-1) # 加文字 font=cv.FONT_HERSHEY_SIMPLEX cv.putText(src,"opencv",(40,450),font,4,(0,0,0),10) # 顯示 cv.imshow("opencv-logo",src) cv.namedWindow("opencv-logo",cv.WINDOW_AUTOSIZE) cv.waitKey() cv.destroyAllWindows()

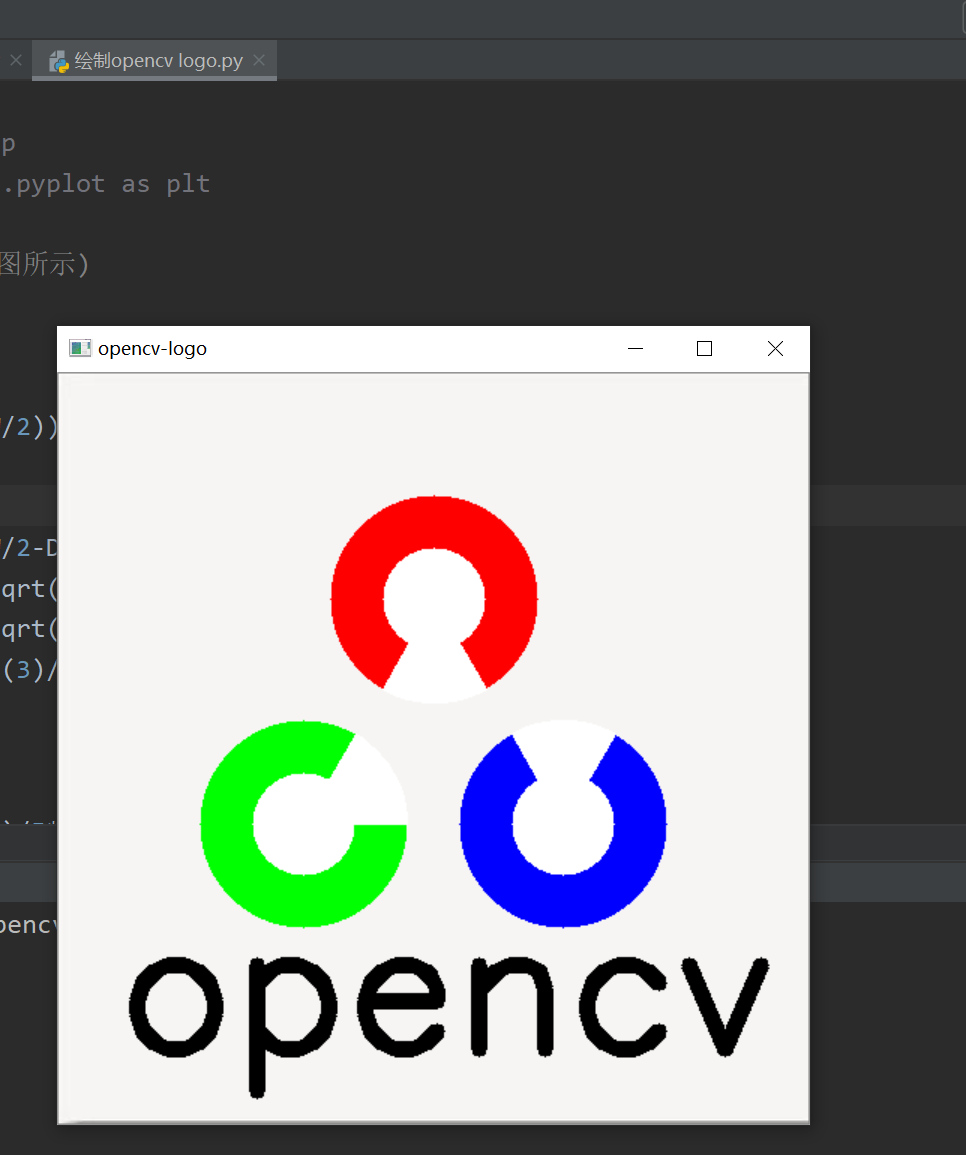

效果：
建議自己要把公式推明白、在獨自敲代碼、這樣才有進步！感謝b站【致敬大神】讓偶學了不少！
【實踐是檢驗真理的唯一標準】
