BGP（3）--路由策略

實驗要求：

• 該實驗不得使用匯總配置；
• R1到AS2全部最佳選路，且存在備份路徑；
• R4/5/6到R1的兩個環回實作負載分擔，且存在備份；

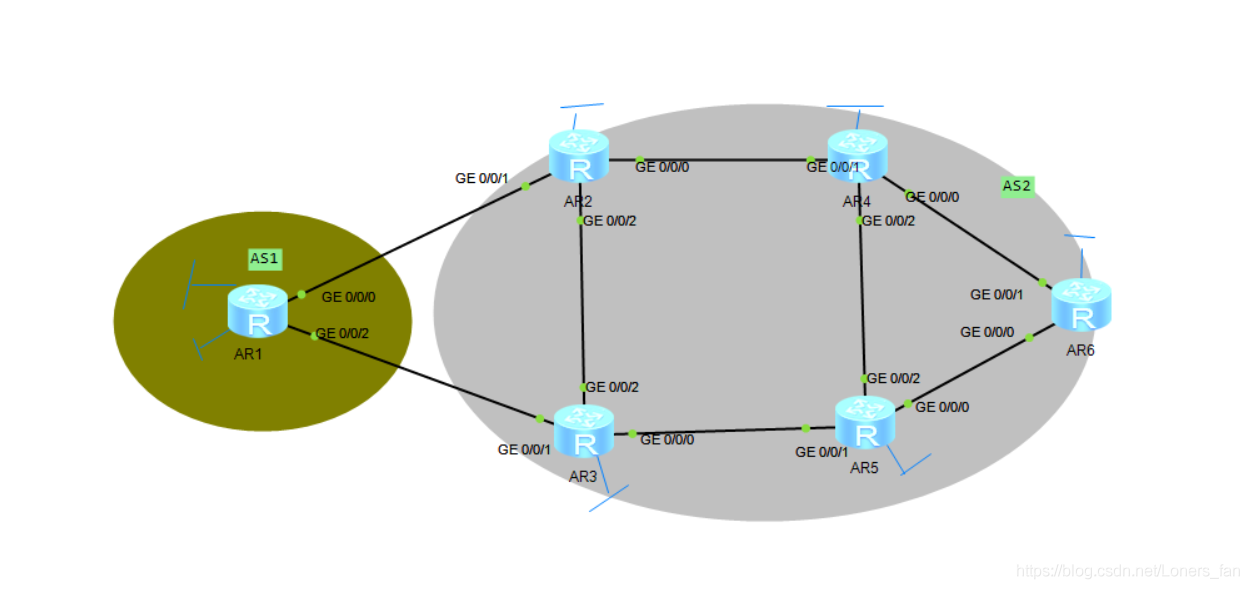

實驗拓撲：

實驗思路及配置

1、IP規劃及配置
為簡單IP規劃操作，各路由器環回地址均為X.X.X.X；最終IP規劃如下：

1.1.1.1 / 24 —R1環回
1.1.2.1 / 24 —R1環回
2.2.2.2 / 24 —R2環回
3.3.3.3 / 24 —R3環回
4.4.4.4 / 24 —R4環回
5.5.5.5 / 24 —R5環回
6.6.6.6 / 24 —R6環回
12.1.1.0 / 24 R1—R2間IP
13.1.1.0 / 24 R1—R3間IP
24.1.1.0 / 24 R2—R4間IP
35.1.1.0 / 24 R3—R5間IP
46.1.1.0 / 24 R4—R6間IP
56.1.1.0 / 24 R5—R6間IP

[R1]interface GigabitEthernet0/0/0
[R1-GigabitEthernet0/0/0]ip address 12.1.1.1 24
[R1]interface LoopBack0
[R1-LoopBack0]ip address 1.1.1.1 24

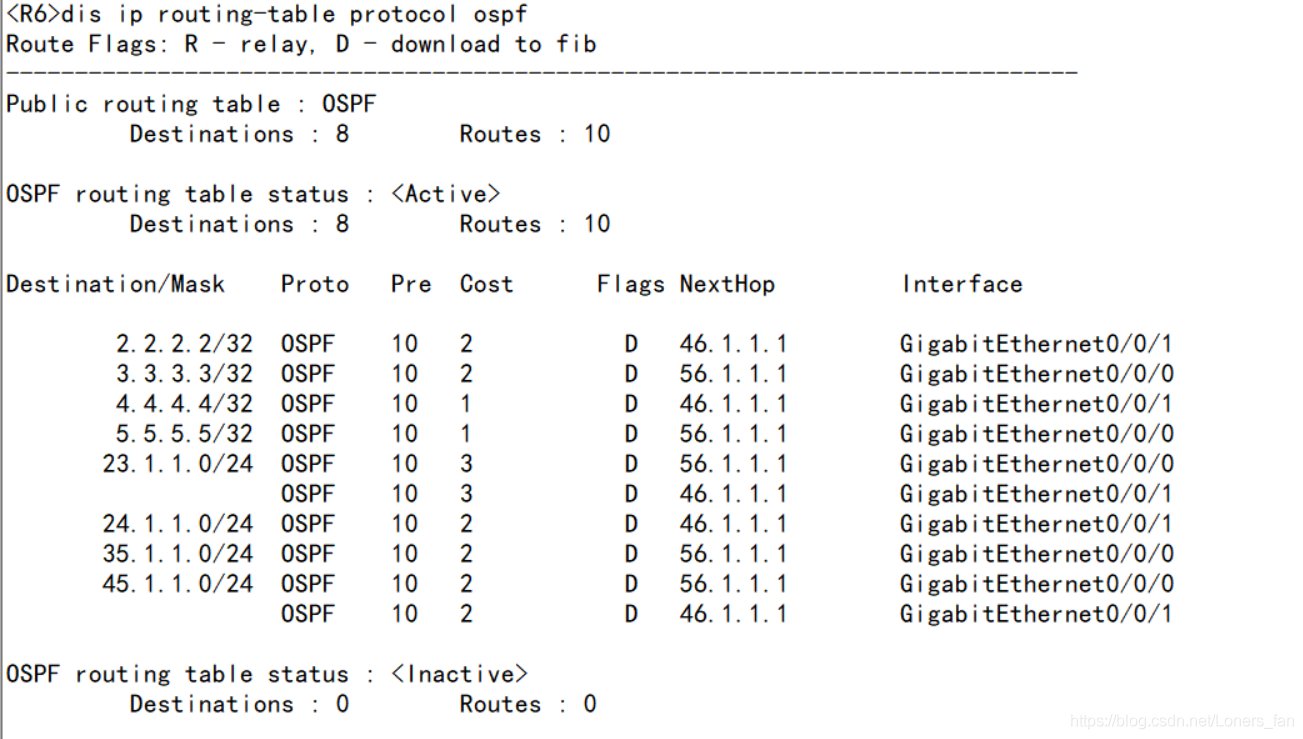

2、AS2內IGP路由協議（OSPF）
在AS2 啟用OSPF路由協議，使得AS2內部暢通；

R2：

ospf 1 router-id 2.2.2.2
 area 0.0.0.0
  network 2.2.2.2 0.0.0.0
  network 23.1.1.1 0.0.0.0
  network 24.1.1.1 0.0.0.0

R3：

ospf 1 router-id 3.3.3.3
 area 0.0.0.0
  network 3.3.3.3 0.0.0.0
  network 23.1.1.2 0.0.0.0
  network 35.1.1.1 0.0.0.0

R4:

ospf 1 router-id 4.4.4.4
 area 0.0.0.0
  network 4.4.4.4 0.0.0.0
  network 24.1.1.2 0.0.0.0
  network 45.1.1.1 0.0.0.0
  network 46.1.1.1 0.0.0.0

R5:

ospf 1 router-id 5.5.5.5
 area 0.0.0.0
  network 5.5.5.5 0.0.0.0
  network 35.1.1.2 0.0.0.0
  network 45.1.1.2 0.0.0.0
  network 56.1.1.1 0.0.0.0

R6:

ospf 1 router-id 6.6.6.6
 area 0.0.0.0
  network 6.6.6.6 0.0.0.0
  network 46.1.1.2 0.0.0.0
  network 56.1.1.2 0.0.0.0

3、建立BGP鄰居
我們這里用環回作為源，但是IP不可達，首先寫兩條靜態路由，使得R1的環回可以訪問R2/3的環回，為避免后面宣告BGP路由時出現問題，這兒宣告32位掩碼的靜態路由；
R1：

ip route-static 2.2.2.2 255.255.255.255 12.1.1.2
ip route-static 3.3.3.3 255.255.255.255 13.1.1.2

R2：

ip route-static 1.1.1.1 255.255.255.255 12.1.1.1

R3：

ip route-static 1.1.1.1 255.255.255.255 13.1.1.1

此時可以建立BGP鄰居，但是默認EBGP鄰居間TTL值為1，需要修改；另外還要將環回作為源以及修改下一跳

bgp 1
 router-id 1.1.1.1
 peer 2.2.2.2 as-number 2
 peer 2.2.2.2 ebgp-max-hop 2
 peer 2.2.2.2 connect-interface LoopBack0
 peer 3.3.3.3 as-number 2
 peer 3.3.3.3 ebgp-max-hop 2
 peer 3.3.3.3 connect-interface LoopBack0

bgp 2
 router-id 2.2.2.2
 peer 1.1.1.1 as-number 1
 peer 1.1.1.1 ebgp-max-hop 2
 peer 1.1.1.1 connect-interface LoopBack0
 peer 3.3.3.3 as-number 2
 peer 3.3.3.3 connect-interface LoopBack0
 peer 4.4.4.4 as-number 2
 peer 4.4.4.4 connect-interface LoopBack0
 peer 5.5.5.5 as-number 2
 peer 5.5.5.5 connect-interface LoopBack0

bgp 2
 router-id 3.3.3.3
 peer 1.1.1.1 as-number 1
 peer 1.1.1.1 ebgp-max-hop 2
 peer 1.1.1.1 connect-interface LoopBack0
 peer 2.2.2.2 as-number 2
 peer 2.2.2.2 connect-interface LoopBack0
 peer 4.4.4.4 as-number 2
 peer 4.4.4.4 connect-interface LoopBack0
 peer 5.5.5.5 as-number 2
 peer 5.5.5.5 connect-interface LoopBack

bgp 2
 router-id 4.4.4.4
 peer 2.2.2.2 as-number 2
 peer 2.2.2.2 connect-interface LoopBack0
 peer 3.3.3.3 as-number 2
 peer 3.3.3.3 connect-interface LoopBack0
 peer 5.5.5.5 as-number 2
 peer 5.5.5.5 connect-interface LoopBack0
 peer 6.6.6.6 as-number 2
 peer 6.6.6.6 connect-interface LoopBack0

bgp 2
 router-id 5.5.5.5
 peer 2.2.2.2 as-number 2
 peer 2.2.2.2 connect-interface LoopBack0
 peer 3.3.3.3 as-number 2
 peer 3.3.3.3 connect-interface LoopBack0
 peer 4.4.4.4 as-number 2
 peer 4.4.4.4 connect-interface LoopBack0
 peer 6.6.6.6 as-number 2
 peer 6.6.6.6 connect-interface LoopBack0

bgp 2
 router-id 6.6.6.6
 peer 4.4.4.4 as-number 2
 peer 4.4.4.4 connect-interface LoopBack0
 peer 5.5.5.5 as-number 2
 peer 5.5.5.5 connect-interface LoopBack0

R4,R5 作為路由反射器（RR），將路由傳遞給R6；

peer 2.2.2.2 reflect-client

 peer 3.3.3.3 reflect-client

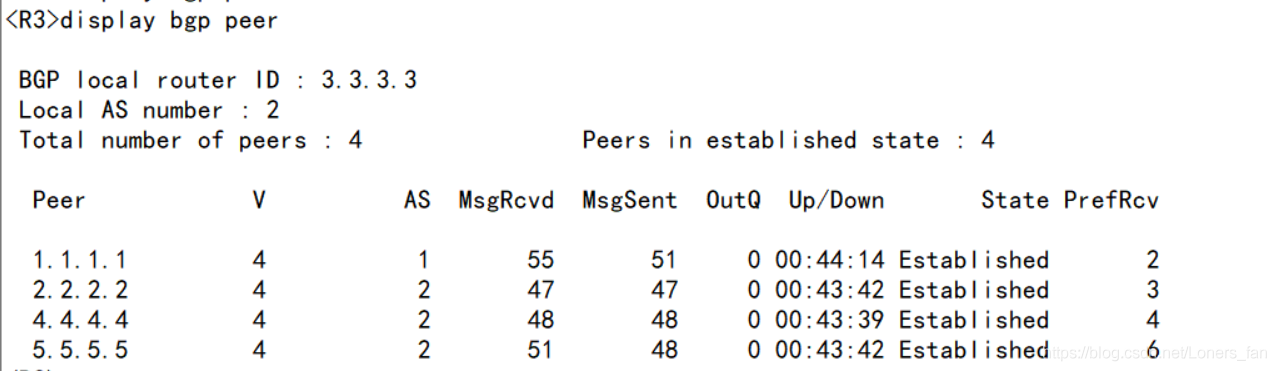

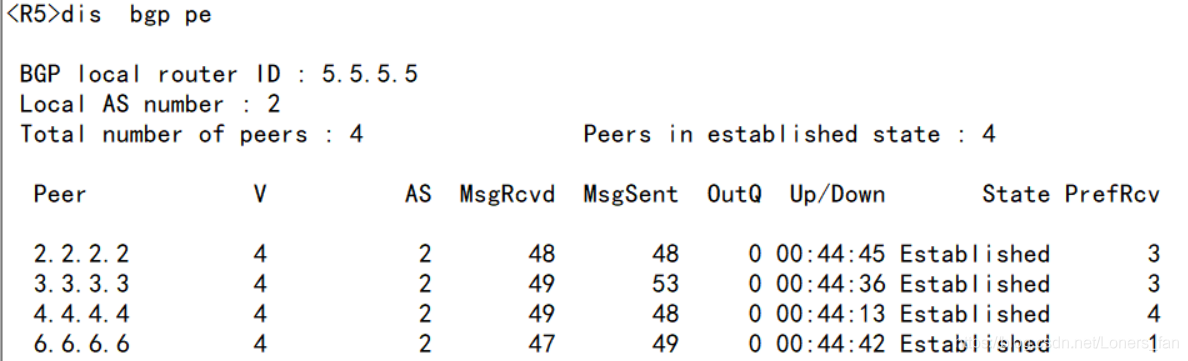

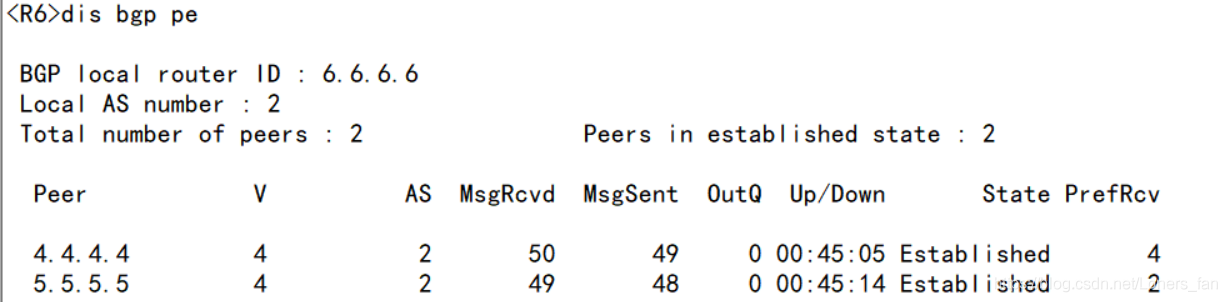

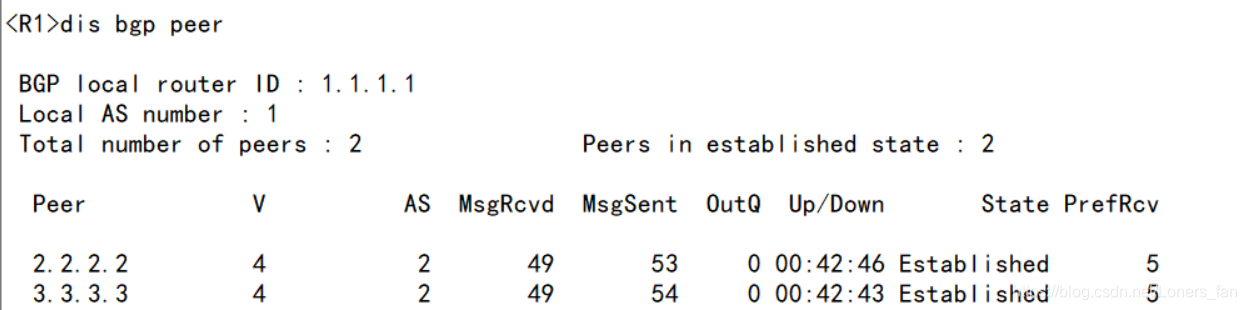

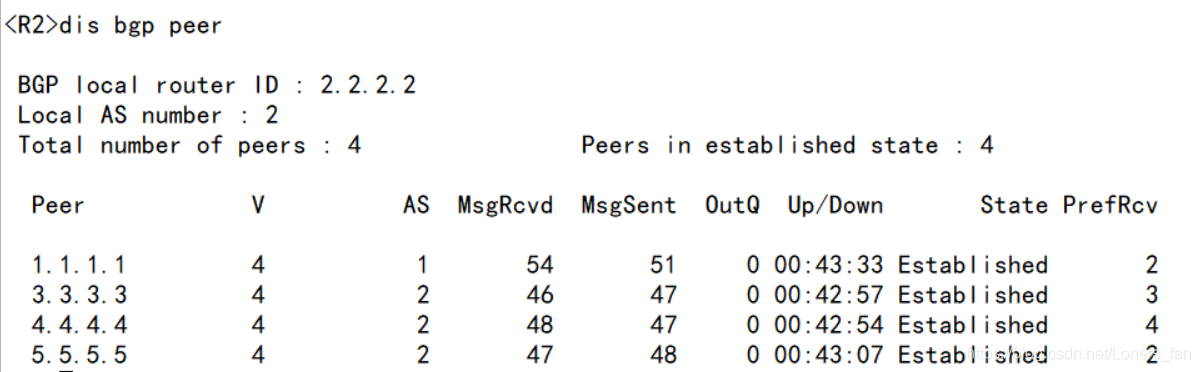

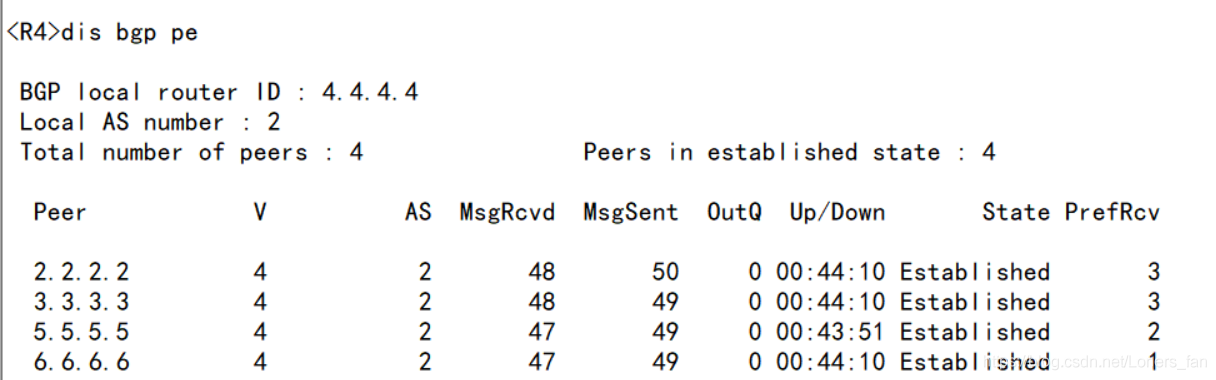

查看鄰居表：

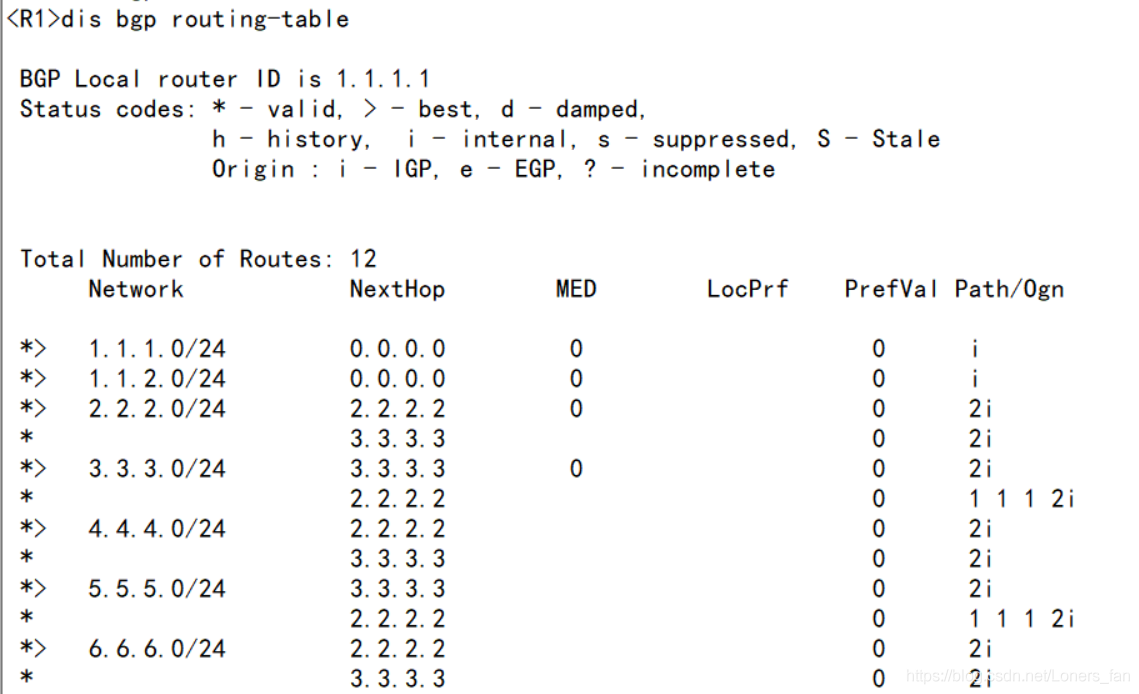

將路由宣告到BGP中，查看BGP表：

因為默認的選路規則，面臨AS1到AS2選路不佳的問題，

ip ip-prefix as index 10 permit 5.5.5.0 24
ip ip-prefix as index 20 permit 3.3.3.0 24
#
route-policy as permit node 10
 if-match ip-prefix as
 apply as-path 1 1 1 additive
#
route-policy as permit node 20
 if-match ip-prefix as
 apply as-path 1 1 1 additive
#
route-policy as permit node 30

peer 2.2.2.2 route-policy as import

ip ip-prefix p index 10 permit 1.1.1.0 24
#
route-policy p permit node 10
 if-match ip-prefix p
 apply local-preference 101
#
route-policy p permit node 20
#
 peer 5.5.5.5 route-policy p export

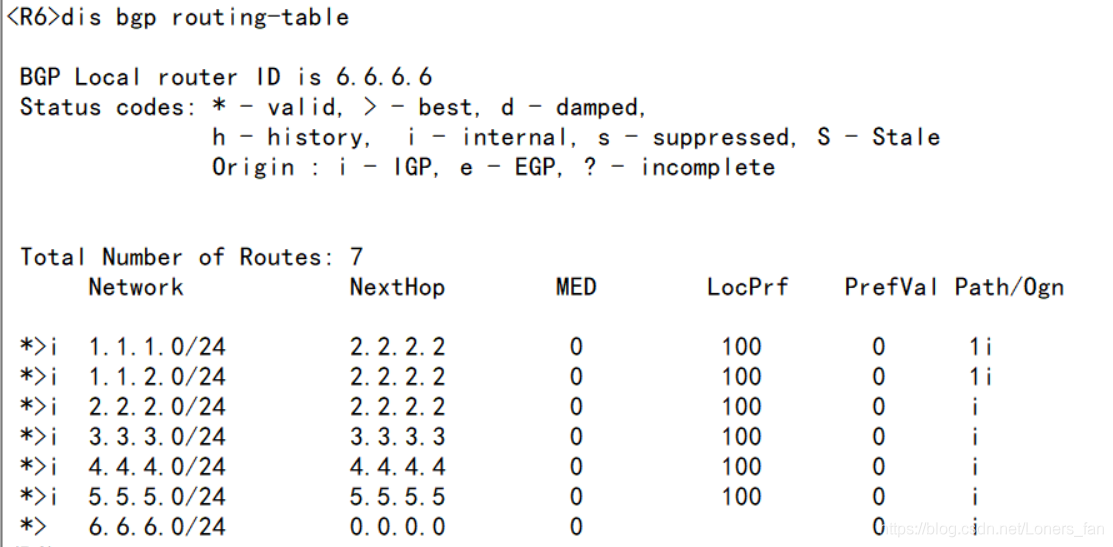

可以看到，R2、R4，下一跳為2.2.2.2；而R3、R5下一跳為3.3.3.3；
R6上開啟BGP負載均衡；

[R6-bgp]load-balancing as-path-ignore

5、制定規則，使得R4/5/6訪問R1兩個換回負載分擔；
首先為R4，默認選路為上方鏈路，修改訪問1.1.2.0 時走下方鏈路：

ip ip-prefix med index 10 permit 1.1.2.0 24
#
route-policy med permit node 10
 if-match ip-prefix med
 apply cost 2
#
route-policy med permit node 20
peer 2.2.2.2 route-policy med export

在R1路由傳遞時，將COSt值加大為2，迫使訪問1.1.2.0 的流量通過下方鏈路；同樣的，R5默認走下方鏈路，將下方訪問1.1.1.0 的流量cost值加大為2 ，迫使訪問1.1.1.0 的流量走上方鏈路；

ip ip-prefix med index 10 permit 1.1.1.0 24
route-policy med permit node 30
 if-match ip-prefix med
 apply cost 2
#
peer 3.3.3.3 route-policy med export

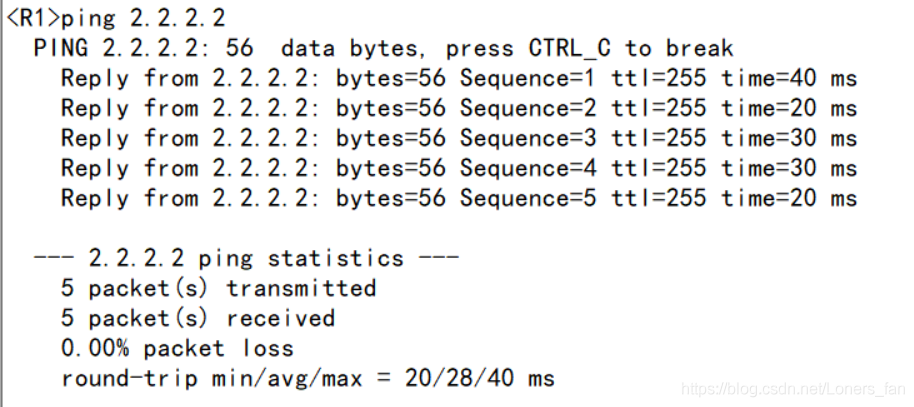

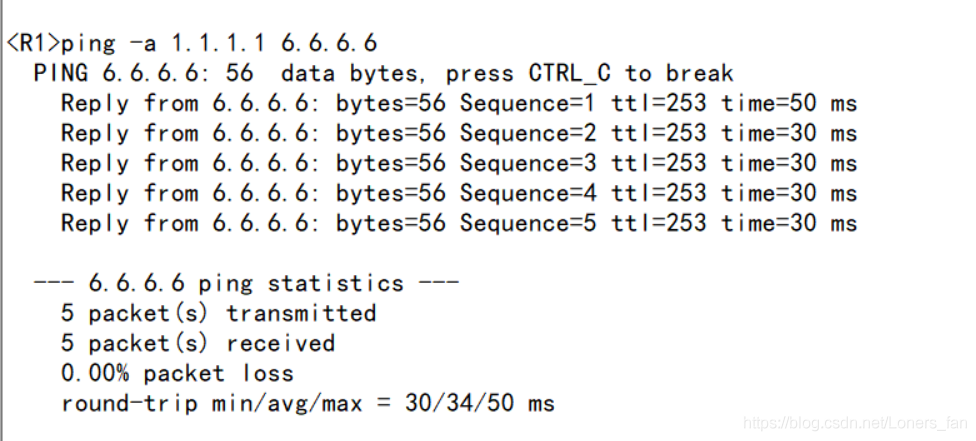

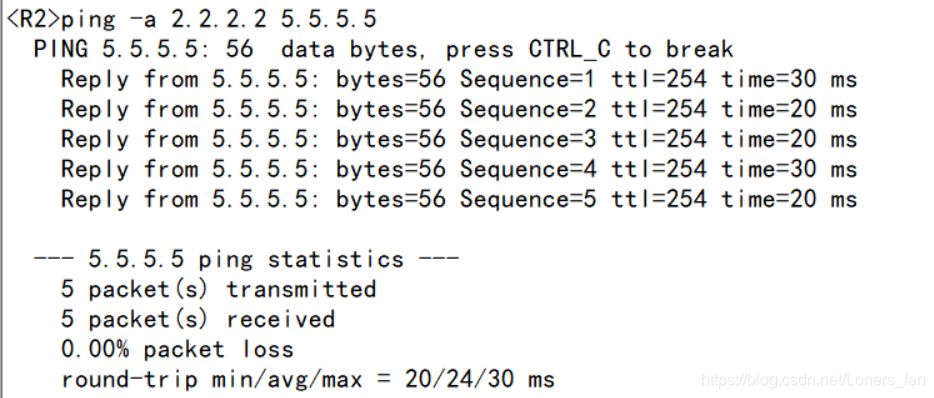

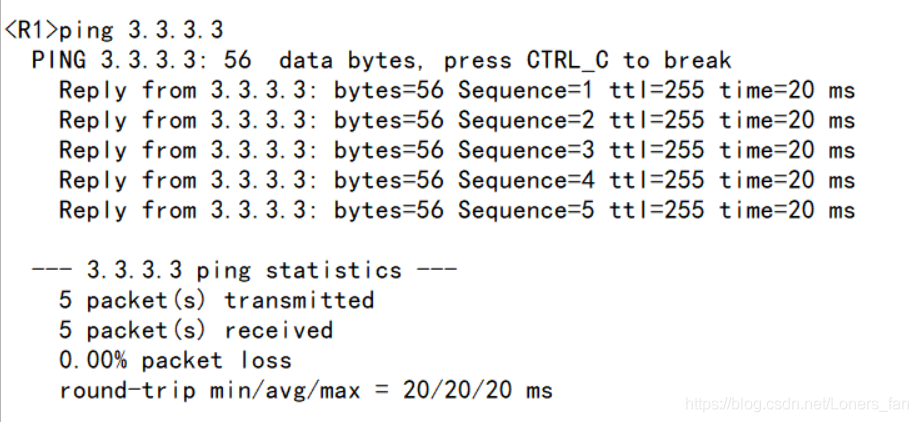

6、檢測環回

環回可以互相訪問；
