YOLOv4結構以及用到的tricks與創新總結

?本文參考了幾位大佬的文章，然后作了下總結，（文中用到的圖大部分來源于他們的文章，還有各演算法對應的論文）文末參考鏈接附有這幾位大佬的博客地址，

?先放上YOLOv3和YOLOv4的結構圖，好有個大致的思路：

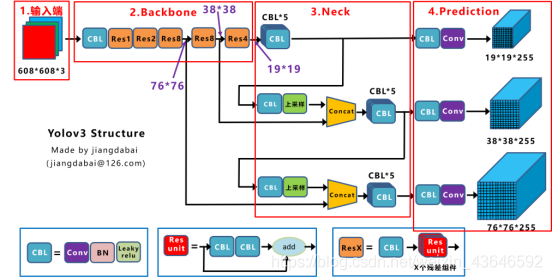

YOLOv3:

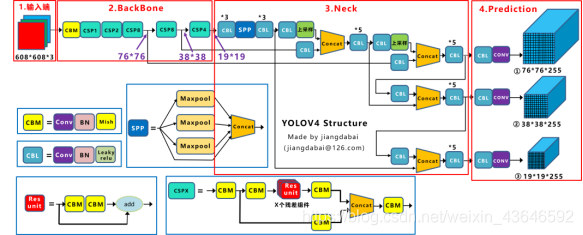

YOLOv4:

圖中的說明：
1. Concat：張量拼接，會擴充兩個張量的維度，例如2626256和2626512兩個張量拼接，結果是2626768，Concat和cfg檔案中的route功能一樣，
2. add：張量相加，張量直接相加，不會擴充維度，例如104104128和104104128相加，結果還是104104128，add和cfg檔案中的shortcut功能一樣，

講YOLOv4之前先來簡單說下YOLOv3:

YOLOv3改進之處:

1. 多尺度預測：引入FPN，結合了3個尺度進行特征融合，
2. 更好的基礎分類網路Darknet-53，類似ResNet引入了殘差結構，
3. Softmax層被替換成一個1x1的卷積層+logistic激活函式的結構，
分類損失采用binary cross-entropy loss（二分類交叉損失熵）
4. Tiny-YOLOv3主要區別就是：只結合2個尺度進行特征融合，

YOLOv4改進之處:

YOLOv4的特點是集大成者，用到了相當多的tricks，
文章將目前主流的目標檢測器框架進行拆分：input、backbone、neck 和 head.

總結一下YOLOv4框架：
Backbone：CSPDarknet53
Neck：SPP，FPN+PAN
Head：YOLOv3
YOLOv4 = CSPDarknet53 + SPP + (FPN+PAN) + YOLOv3

本文主要從以上4個部分對YoloV4的創新之處進行講解，讓大家一目了然，
（各部分有超鏈接直接點擊即可跳到文中相應位置）

1. 輸入端：這里指的創新主要是訓練時對輸入端的改進，主要包括Mosaic資料增強、cmBN、SAT自對抗訓練
2. BackBone主干網路：將各種新的方式結合起來，包括：CSPDarknet53、Mish激活函式、Dropblock
3. Neck：目標檢測網路在BackBone和最后的輸出層之間往往會插入一些層，比如Yolov4中的SPP模塊、FPN+PAN結構
4. 預測端：輸出層的錨框機制和Yolov3相同，主要改進的是訓練時的損失函式CIOU_Loss，以及預測框篩選的nms變為DIOU_nms

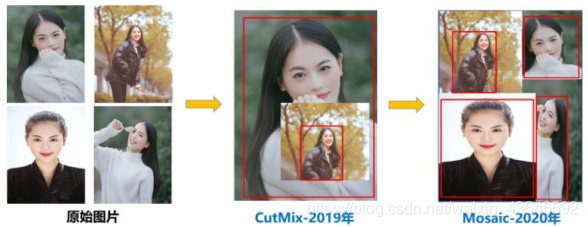

Mosaic資料增強（輸入端部分）：

?Yolov4中使用的Mosaic是參考2019年底提出的CutMix資料增強的方式，但CutMix只使用了兩張圖片進行拼接，而Mosaic資料增強則采用了4張圖片，隨機縮放、隨機裁剪、隨機排布的方式進行拼接，
使用原因：
?在平時專案訓練時，小目標的AP一般比中目標和大目標低很多，而Coco資料集中也包含大量的小目標，但比較麻煩的是小目標的分布并不均勻，所以為了平衡小、中、大目標的占比數量，
優點：
1.擴充了資料集：隨機使用4張圖片隨機拼接，且通過隨機縮放可以獲得很多小目標，讓網路的魯棒性更好，
2.減少GPU：因為使用Mosaic增強進行訓練時，4張圖片被整合成一張圖片，這樣一來可以使mini-batch大小并不用很大，這樣一個GPU就能達到比較好的效果，
?

CmBN交叉小批量標準化（輸入端部分）：

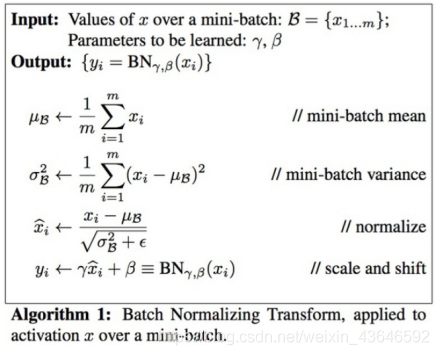

?上圖為BN的處理程序，BN是對當前mini-batch進行歸一化，
?CBN則是對當前及其前3個batch的結果進行歸一化，且利用了泰勒多項式對前3次統計資料進行了補償（因為每個batch都更新了一次引數，所以這4個batch的使用的是不同網路引數，所以這里才做補償），

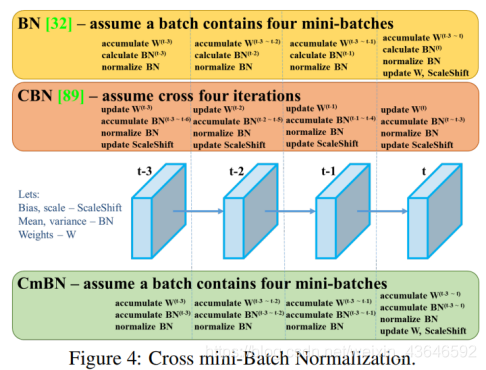

?CmBN是CBN的改進，其區別在于其區別在于權重更新時間點不同，CBN是針對batch來說的，因為同一個batch內權重引數一樣，因此計算不需要進行補償，而CmBN是針對mini-batch來說的，其僅僅收集單個batch中的mini-batch之間的統計資料，（這里不太確定，應該是這樣吧？）

SAT，Self-adversarial-training自對抗訓練（輸入端部分）：

自對抗訓練（SAT）也是一種新的資料增強方法，它包括兩步，
1.利用原始影像生成對抗樣本，
2.通過在原有的模型訓練程序中注入對抗樣本，從而提升模型對于微小擾動的魯棒性，

Mish激活函式（backbone主干網路部分）：

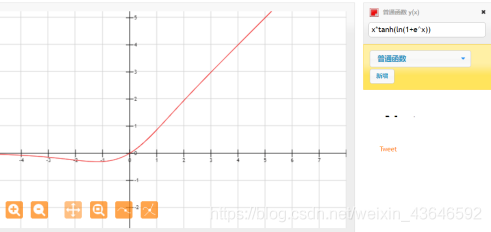

Mish：x * tanh(ln(1+e^x))

?ReLU和Mish的對比，Mish的梯度更平滑，相比之下，Mish能更好地保持準確性，這可能是因為它能更好地傳播資訊，平滑的激活函式允許更好的資訊深入神經網路，從而得到更好的準確性和泛化，（具體的可以看mish論文）
作者只在Backbone中采用了Mish激活函式，網路后面仍然采用Leaky_relu激活函式，

CSPDarknet53（backbone主干網路部分）：

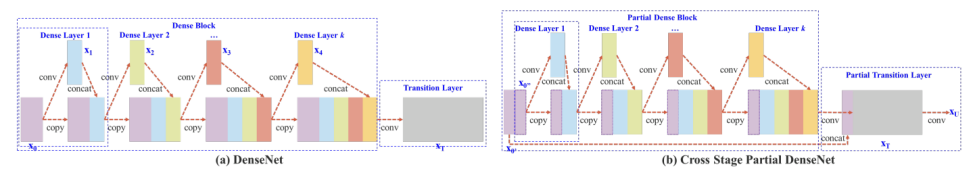

?我們先來看看CSP論文里的圖，它是對比了DenseNet和CSPDenseNet，
?Yolov4在Backbone部分的一個主要改進點就是在ResBlock部分采用了CSP，相比較于原始的ResBlock，CSP將輸入的特征圖按照channel進行了切割，只使用原特征圖的一半輸入到殘差網路中進行前向傳播，另一半在最后與殘差網路的輸出結果直接進行按channel拼接（concatenate），這樣做的好處在于：
1、輸入只有一半參與了計算，可以大大減少計算量和記憶體消耗；
2、反向傳播程序中，增加了一條完全獨立的梯度傳播路徑，梯度資訊不存在重復利用，如下圖所示：

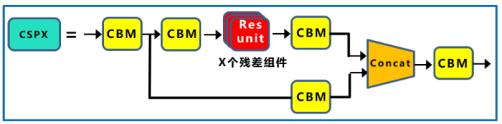

?下圖為YOLOv4中的CSP塊：

?可以看到一半經過殘差模塊的路徑，一半直接于殘差網路的輸出結果進行channel拼接cancat，

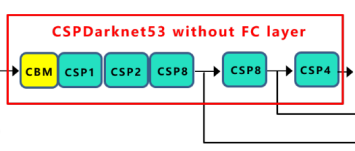

?下面對比一下darknet53(YOLOv3中采用)，CSPdarknet53(YOLOv4中采用)：

?說明一下：關于圖中各模塊的解釋看最上面的YOLOv4總結構圖，
?注意：YOLO V4使用時刪去了最后的池化層、全連接層以及Softmax層
?CSPdarknet53優點：

1.增強CNN的學習能力，使得在輕量化的同時保持準確性，
2.優點二：降低計算瓶頸
3.優點三：降低記憶體成本

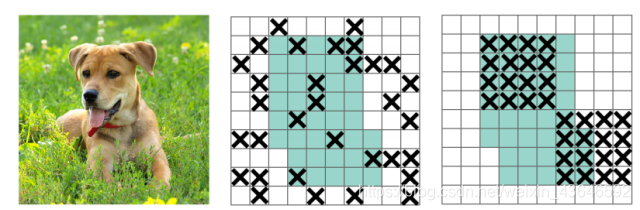

Dropblock（backbone主干網路部分）：

?dropout的主要問題就是隨機drop特征，這一點在FC層是有效的，但在卷積層是無效的效果并不好，因為卷積層的特征是空間相關的，當特征相關時，即使有dropout，資訊仍能傳送到下一層，導致過擬合，
DropBlock是dropout的一種結構化形式，在DropBlock中，特征在一個block中，例如一個feature map中的連續區域會一起被drop掉（因為連續的區域它們之間的資訊密切相關，洗掉連續的區域可以洗掉某些語意資訊），當DropBlock拋棄掉相關區域的特征時，為了擬合資料網路就不得不往別處尋找新的特征，（具體實作可以看dropblock論文）

SPP模塊（Neck部分）：

YOLOv4中的SPP是在backbone和prediction之間的neck部分，neck部分是為了更好地提取融合特征，提升模型性能，

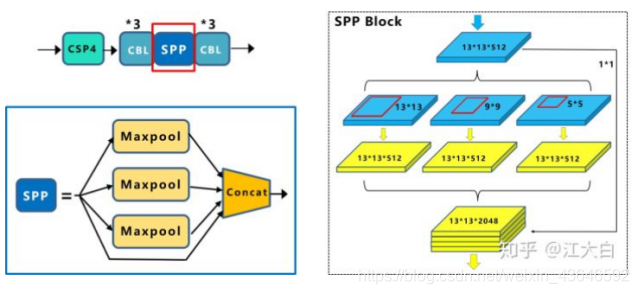

?作者在SPP模塊中，使用k={11,55,99,1313}的最大池化的方式，再將不同尺度的特征圖進行Concat操作（即channels堆疊），
?注意：這里最大池化采用padding操作，移動的步長為1，比如13×13的輸入特征圖，使用5×5大小的池化核池化，padding=2，因此池化后的特征圖仍然是13×13大小，
采用SPP模塊的方式，比單純的使用k*k最大池化的方式，更有效的增加主干特征的接收范圍，顯著的分離了最重要的背景關系特征，

FPN+PAN模塊（Neck部分）：

?FPN其實就是不同尺度特征融合預測，PAN是借鑒影像分割領域的PANet的創新點，Alexey將其拆分應用到Yolov4中，進一步提高特征提取的能力，，
?FPN結構我在我的另一篇博客有講：FPN (feature pyramid network)特征金字塔網路，
?這里直接根據YOLOv4中的FPN分析，再來看看YOLOv4的圖：

?可以看到經過幾次下采樣（CSPDarknet53中講到，每個CSP模塊前面的卷積核都是33大小，步長為2，相當于下采樣操作），三個紫色箭頭指向的地方，輸出分別是7676、3838、1919，
以及最后的Prediction中用于預測的三個特征圖①1919255、②3838255、③7676255，[注：255表示80類別(1+4+80)×3=255]

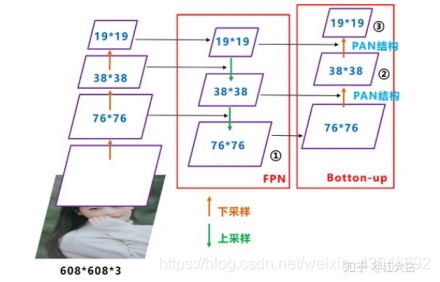

?我們將Neck部分用立體圖畫出來，更直觀的看下兩部分之間是如何通過FPN+PAN結構融合的，
?（左：特征正常傳遞路徑，中：FPN，右：引入了PAN（圖中有兩處用了PAN結構））

?FPN層自頂向下傳達強語意特征，而PAN則自底向上傳達強定位特征（因為低級特征圖還沒有被下采樣那么多，所以保留的定位資訊肯定完整一點咯，而高層特征被下采樣多次，更多地體現出的是較為高級抽象的語意資訊咯），兩兩結合實屬牛掰，
?PAN這里還有一點需要注意：

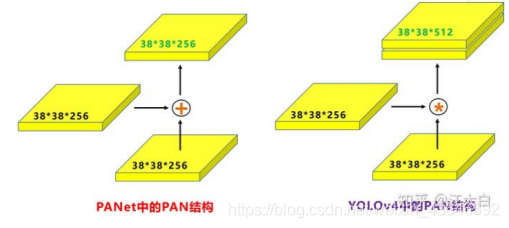

?原本的PANet網路的PAN結構中，兩個特征圖結合是采用shortcut操作（即add相加），而Yolov4中則采用concat（route）操作（即channels堆疊），特征圖融合后的尺寸發生了變化，

CIOU_LOSS+DIOU_NMS（預測端部分）：

一般來說，目標檢測的LOSS = 分類LOSS + BBOX回歸LOSS，
一個好的BBOX回歸LOSS應該考慮三個重要幾何因素：重疊面積、中心點距離，長寬比，
近年BBOX回歸LOSS的發展

1. Smooth L1 LOSS
2. IOU LOSS（2016）
3. GIOU LOSS（2019）
4. DIOU LOSS（2020）
5. CIOU LOSS（2020）

下面分別介紹這幾種IOU LOSS:

1.IOU LOSS（2016）

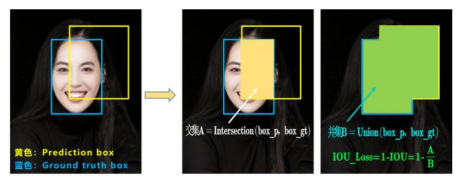

IOU很簡單就是交并比而已，

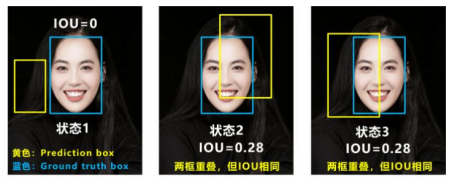

但存在如上圖這兩種情況的問題：
問題1：無法優化兩個框不相交的情形，當IOU為0時無法衡量兩框之間的相對距離，此時LOSS不可導，
問題2：如圖狀態2、3他們的IOU值是相同的，但IOU無法區分兩者，

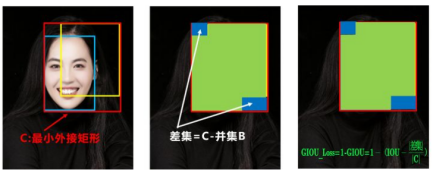

2.GIOU LOSS（2019）

GIOU雖然增加了衡量相交情況的方式，但是還是存在不足，

如圖這種情況，它們的GIOU都是相同的，這時不就跟IOU一個樣，區分不了位置關系，

3.DIOU LOSS（2020）

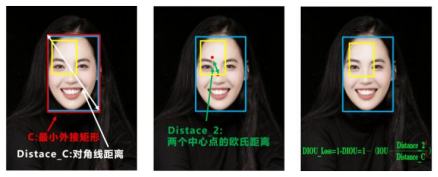

針對IOU和GIOU的問題，DIOU綜合考慮了重疊面積，中心點距離，當目標框包裹預測框的時候，直接度量2個框的距離，因此DIOU_Loss收斂的更快，

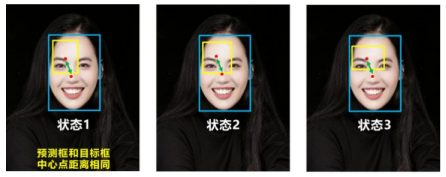

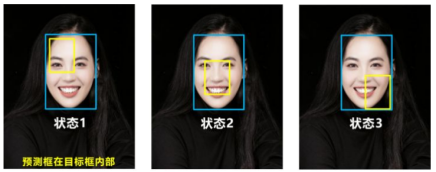

但問題是DIOU沒有考慮到長寬比，如圖：

如圖它們的中心點距離相同，所以DIOU也是相同的，

4.CIOU LOSS（2020）

DIOU LOSS在CIOU LOSS的基礎上增加了一項，將預測框和目標框的長寬比都考慮了進去：

再來綜合的看下各個Loss函式的不同點：
IOU_Loss：主要考慮檢測框和目標框重疊面積，
GIOU_Loss：在IOU的基礎上，解決邊界框不重合時的問題，
DIOU_Loss：在IOU和GIOU的基礎上，考慮邊界框中心點距離的資訊，
CIOU_Loss：在DIOU的基礎上，考慮邊界框寬高比的尺度資訊，
Yolov4中采用了CIOU_Loss的回歸方式，使得預測框回歸的速度和精度更高一些，

DIOU_NMS

為啥用CIOU LOSS 不用CIOU NMS呢？
?因為前面講到的CIOU_loss，是在DIOU_loss的基礎上，添加的影響因子，包含目標框ground truth的資訊，在訓練時用于回歸，但在測驗階段，我們是沒有ground truth的，所以不用CIOU LOSS新增加的項，即直接用DIOU LOSS，

?
?

End_EndEnd_EndEnd_EndEnd_EndEnd_EndEnd_EndEnd_EndEnd_EndEnd_EndEnd_End

??
??
?

參考鏈接：

1. 深入淺出Yolo系列之Yolov3&Yolov4&Yolov5核心基礎知識完整講解
2. Yolov4技巧學習
3. Yolov4論文翻譯與決議（二）

有問題歡迎評論區指出，thanks!!!
