域格模塊移動網路信號指標介紹
如今，移動通信已成為我們生活不可或缺的一部分，我們享受著他帶給我們的便利，也不時遭遇到因網路通信質量差造成的窘境，而帶給我們這冰火兩重天的，就是我們今天的主角“信號”，下面就來看看移動設備通信網路中關于信號指標的一些說明吧！
域格CPE路由模塊 CLP500、CLP400、CLP422等信號強度可參考以下
RSSI(Received signal strength indicator) 接收的信號強度指示
當前設備接收到的所有信號（包括資料信號、鄰區干擾信號、噪音信號等）功率的平均值，用來判斷設備與基站的鏈接質量，與基站信號強度、設備本身接收情況、天線增益等均相關，數值越大則當前設備接收的信號強度越好，
對于設備本身與基站的鏈接情況判定，可以參考RSSI，參考判定標準如下：
鏈接良好：RSSI>-60dBm；
鏈接一般：RSSI=-60～-90dBm；
鏈接較差：RSSI=-90～-120dBm；
鏈接極差：RSSI<-120dB；

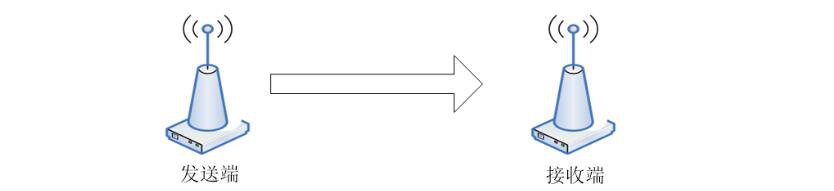

下圖就是基站發送和接收信號圖
RSRP(Reference Signal Receiving Power) 信號接收功率
通俗的理解，可以認為RSRP的功率值就是代表了每個子載波的功率值，
RSRP是LTE網路中，代表信號強度的關鍵引數，用于表征測量頻率帶寬上，所有接收LTE信號設備的平均接收功率情況，以此來判定當前區域LTE基站信號發射的品質，數值越大則信號品質越好，該引數的值與設備本身接收情況無關，

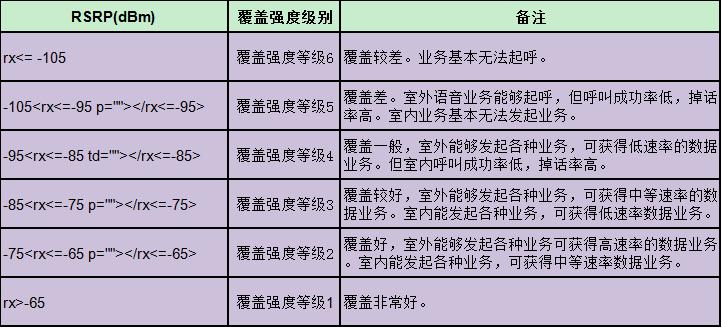

下圖是衡量信號接收功率的平均值及強度表示：
RSRQ(Reference Signal Receiving Quality) LTE參考信號接收質量
RSRQ是RSRP和RSSI的比值，當然因為兩者測量所基于的帶寬可能不同，會用一個系數來調整，也就是 RSRQ =N*RSRP/RSSI，其中N表示RSRI的測量帶寬內包含的RE數目，能反映出信號和干擾之間的相對大小，
這個引數主要是根據信號質量來對不同LTE候選小區進行排序，這種測量用作切換和小區重選決定的輸入，在切換時可以綜合考慮RSRP和RSRQ，
- 移動臺控制的越區切換，在該方式中，移動臺連續監測當前基站和幾個越區時的候選基站的信號強度和質量，
- 網路控制的越區切換，在該方式中，基站檢測來自移動臺的信號強度和質量，在信號低于某個門限后，網路開始安排向另一個基站的越區切換，
- 移動臺輔助的越區切換，在該方式中，網路要求移動臺測量其周圍基站的信號質量并把結果報給舊基站，網路根據測驗結果決定何時進行越區切換以及切換到哪一個基站，
- 由于分子總是分母的一部分，因此RSRQ總是負值
- 3GPP協議規定，終端上報測量RSRQ的范圍是 [-19.5dB，-3dB]，
下圖是RSRQ的取值范圍：
SINR （Signal to Interference plus Noise Ratio）信號與干擾和噪聲比
是指接收到的有用信號的強度與接收到的所有干擾信號（噪聲和干擾）的強度的比值；可以簡單的理解為“信噪比”，用于評估該區域是否存在其他無線電信號干擾，該數值越大，則有用信號占比越高，其他無線電信號干擾越小，
SINR反映了參考信號的接收質量，而且，也只反映了參考信號的接收質量，非CRS所在的RE的接收質量，并非由CRS-SINR的直接體現，通常SINR越高，信號越能正確解調，信道環境越好，傳輸率越高，
PS：一般Noise是指頻帶很寬的噪聲，主要由接識訓的熱性能決定和產生，而Interference，指的是干擾，例如來自其他無線電系統的信號干擾，其頻譜也比Noise窄很多，
SNR（Signal Noise Ratio，信噪比）
指就是信號與噪聲的比值，噪聲多與設備本身有關，與外界其他無線電系統關系不大，
IO 與ECIO
I指Interfece（干擾）、O指Other Cell，IO指來自其他蜂窩單元無線電信號的干擾
E是指Energy（能量），C是指Chip（碼片），ECIO指EC/IO即該碼片（即該設備）所接收信號強度與相鄰蜂窩單元小區干擾的比值，
RSSINR/RSSNR(Signal to Interference Noise Ratio信干噪比)
UE探測帶寬內的參考信號功率與干擾噪聲功率的比值，反映當前信道的鏈路質量，是衡量UE性能引數的一個重要指標，
RS-CINR（Carrier to Interference plus Noise Ratio載波干擾噪聲比)
RS-CINR在終端定義為RS有用信號與干擾(或噪聲或干擾加噪聲)相比強度，
相關引數的標準值解讀S-SINR沒有在3GPP進行標準化，所以目前僅在外場測驗中要求廠家提供RS-CINR，且不同廠家在實作中可能會有一定偏差，具體計算數值如下:
RS-CINR=RSRP/(RS RSSI-RSRP)；或者可以說：下行RS的SINR = RS接收功率 /（干擾功率 + 噪聲功率），干擾功率 = RS所占的RE上接收到的鄰小區的功率之和，
通俗的理解，該比值類似于GSM系統中的C/I，即有用信號/無用的信號，從定義來看RSRP相當于WCDMA里CPICH的RSCP，RSRQ相當于CPICH Ec/No
用于評估當前區域LTE信號水平，參考RSRP與SINR這兩個引數即可，
RSRP, SINR的取值范圍
極好點： RSRP>-85dBm； SINR>25
好點： RSRP=-85～-95dBm；SINR:16-25
中點： RSRP=-95～-105dBm；SINR:11-15
差點： RSRP=-105～-115dBm；SINR:3-10
極差點： RSRP<-115dB；SINR<3
對于設備本身與基站的鏈接情況判定，可以參考RSSI，參考判定標準如下：
鏈接良好：RSSI>-60dBm；
鏈接一般：RSSI=-60～-90dBm；
鏈接較差：RSSI=-90～-120dBm；
鏈接極差：RSSI<-120dB；
