KEIL5與Proteus聯調設定
安裝插件
安裝KEIL Proteus聯調插件（在KEIL檔案目錄下），
下載地址：鏈接：link.
提取碼：xxr5
配置
1.將插件里的vdm51.dll復制到Proteus 8 Professional\MODELS與keil/C51/bin下，

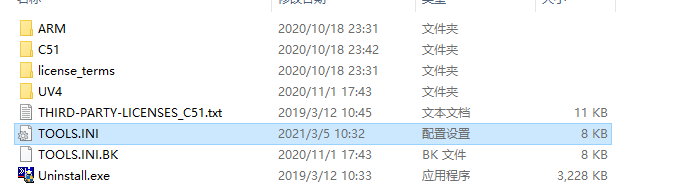

2.然后再KEIL安裝目錄下找到TOOLS.INI，

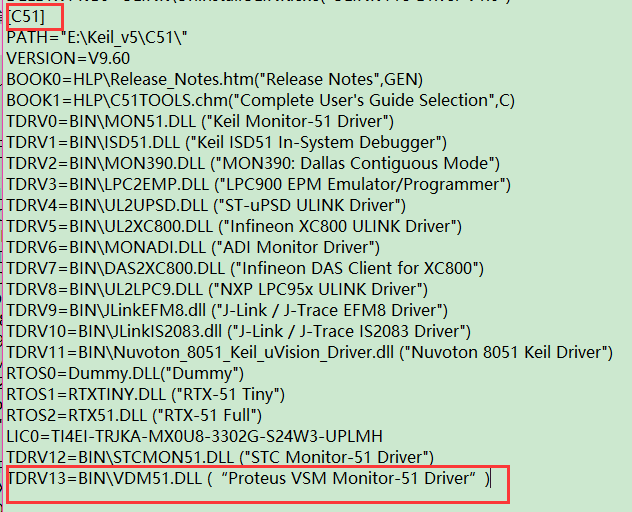

3. 在C51下加TDRV13=BIN\VDM51.DLL (“Proteus VSM Monitor-51 Driver”)
（修改TDRV編號，與前面不同即可）
聯調步驟

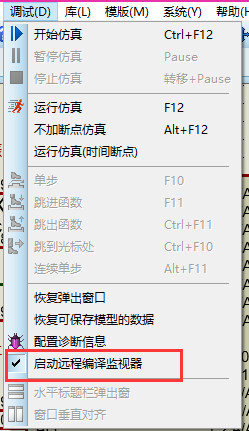

1.打開Proteus，點擊【除錯】，勾選【啟動遠程編譯監視器】，
2.打開KEIL，點擊【Option for Target 】；

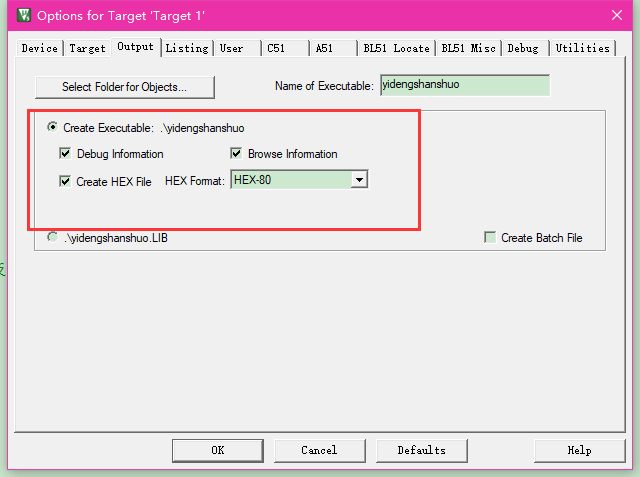

3.點擊【Output】選項，勾選【create hex file】；

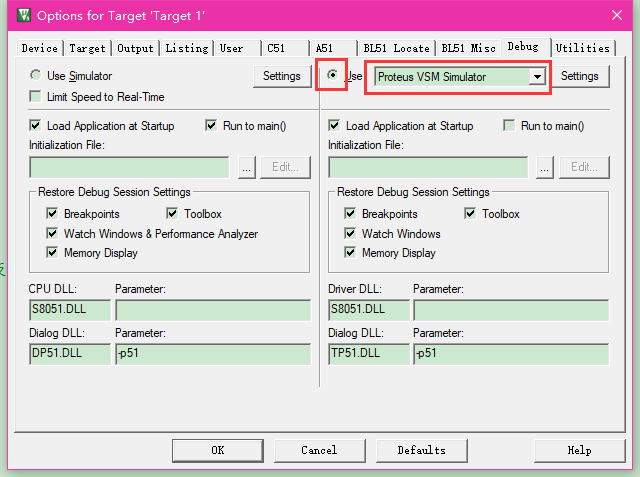

4.點擊【Debug】選項，勾選使用【Proteus VSM Monitor-51 Driver】；
5.點擊【Settings】，Host設定為127.0.0.1，Prot設定為8000，點擊OK，
6.將KEIL生成的hxe檔案下載到Proteus中，
配置完成
配置完成，即可進行KEIL5 Proteus聯調，
