前言

從零開始學習STM32系列將由淺入深，和大家一起走進STM32的世界，

本系列的學習是基于正點原子的 ALIENTEK MiniSTM32 V3.0 開發板，miniSTM32開發板已經具備了大多數常用的功能，引腳數量始終，很適合初學者學習，

本篇作為該系列的第一章，將向大家介紹如何新建一個工程模板，工程模板建立的步驟較為反復，少了任何一個步驟都有可能導致打量編譯錯誤，還請大家仔細認真的閱讀，

準備作業

軟體下載

STM32的開發軟體為 Keil uvision5 MDK(以下將簡稱MDK5)
Keil uvision5 MDK 軟體安裝及教程
提取碼：tnrj

必要檔案下載

在 MDK5 安裝完成后，要讓 MDK5 支持 STM32F103 的開發，我們還需要安裝 STM32F1的器件支持包：Keil.STM32F1xx_DFP.2.2.0.pack（STM32F1 的器件包）
提取碼:okoj

還有建立工程時要用的檔案：
STM32F10x_StdPeriph_Lib_V3.5.0
提取碼：ytel

因為 ALIENTEK MiniSTM32 開發板所使用的 STM32 型號為STM32F103RCT6，所以在這里我們選擇 STMicroelectronics→STM32F1Series→STM32F103→STM32F103RCT6（如果使用的是其他系列的芯片，選擇相應的型號就可以了，特別注意：一定要安裝對應的器件 pack 才會顯
示這些內容哦！！，如果沒得選擇，請關閉 MDK，然后安裝STM32F1的器件支持包）

新建工程

準備就緒后我們就可以開始建立工程啦！

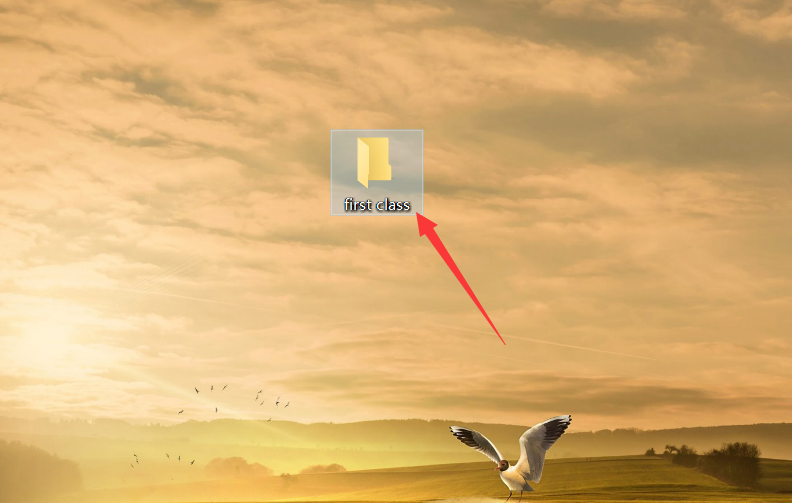

1.新建一個工程檔案夾，并在該檔案夾中新建一個子檔案夾（名字自己愛取啥就取啥，父檔案夾我命名為first class,子檔案夾為USER）

2.打開選單欄中的專案

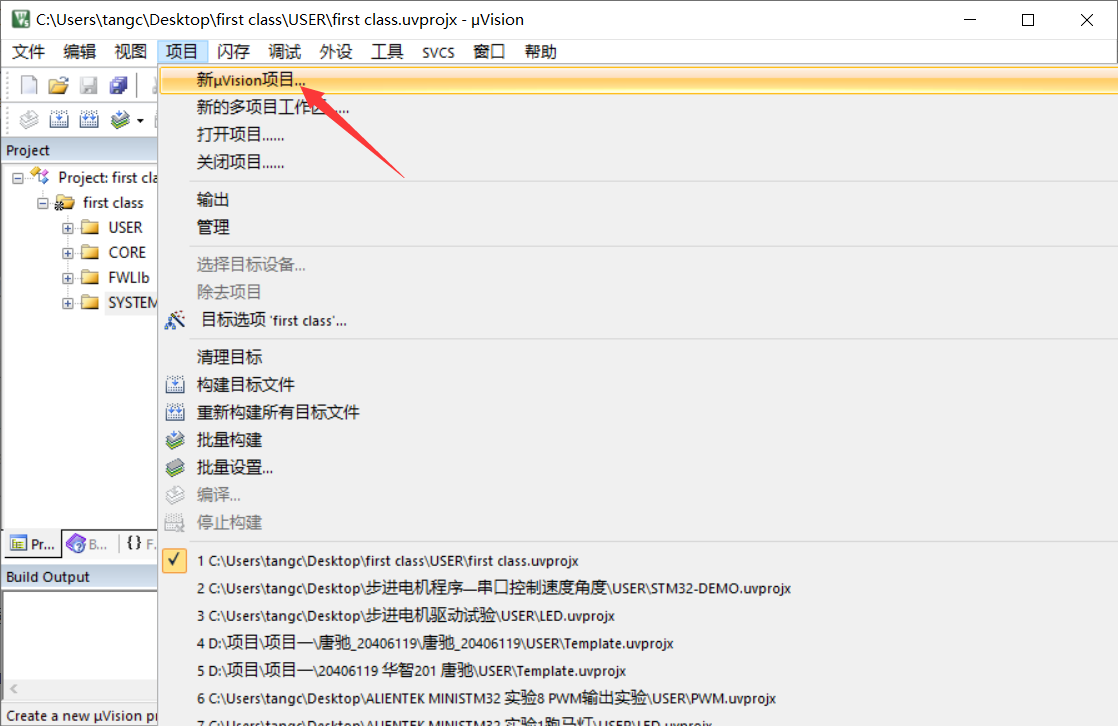

3. 選擇新uVision專案

4.選擇我們新建的子檔案夾，保存工程

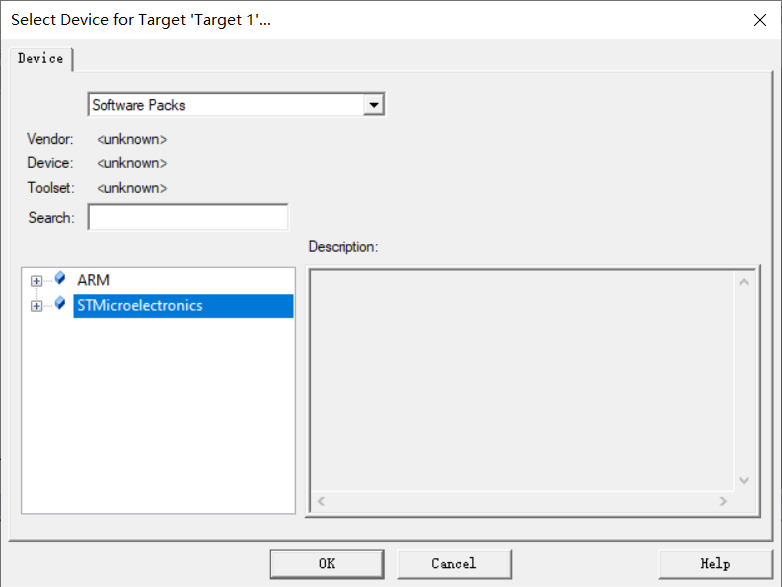

5.接著會彈出視窗

mini板用的是STM32F103RTC6芯片，所以選擇SYMicroelectronics——STM32F1 Series——STM32F103——STM32F103RC，然后點擊OK，

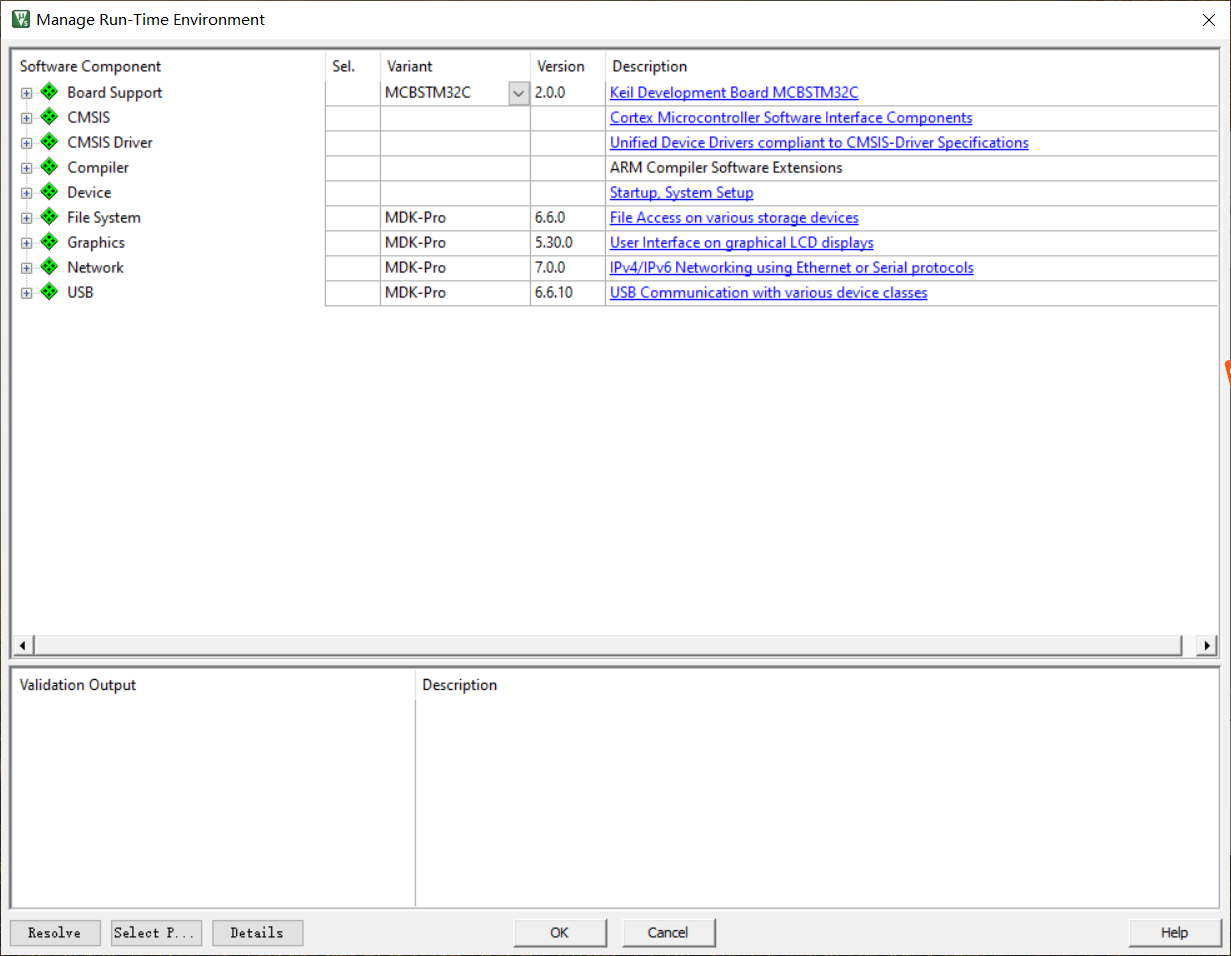

緊接著會彈出下面的串口，取消或×掉就好了

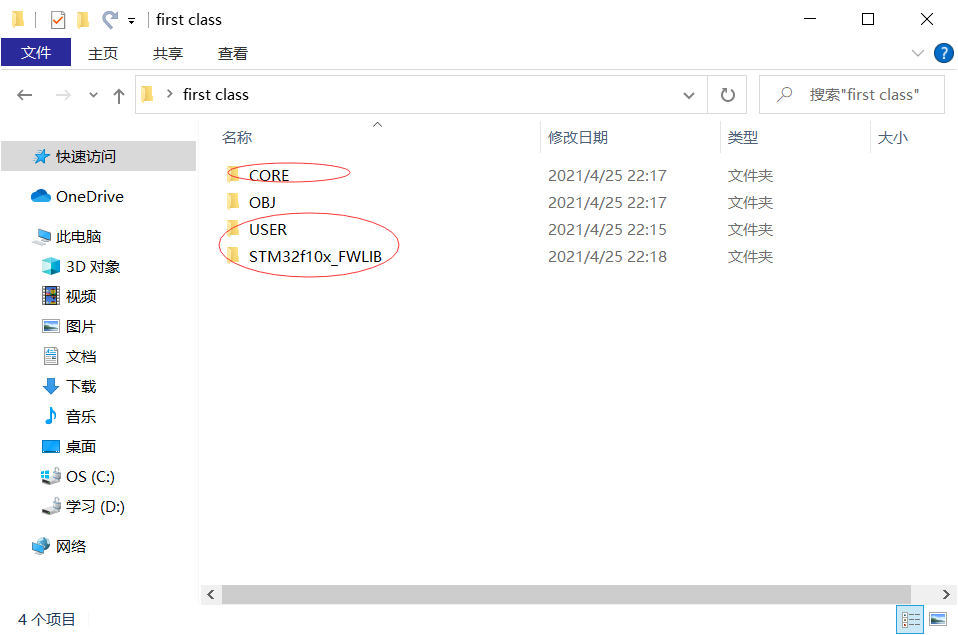

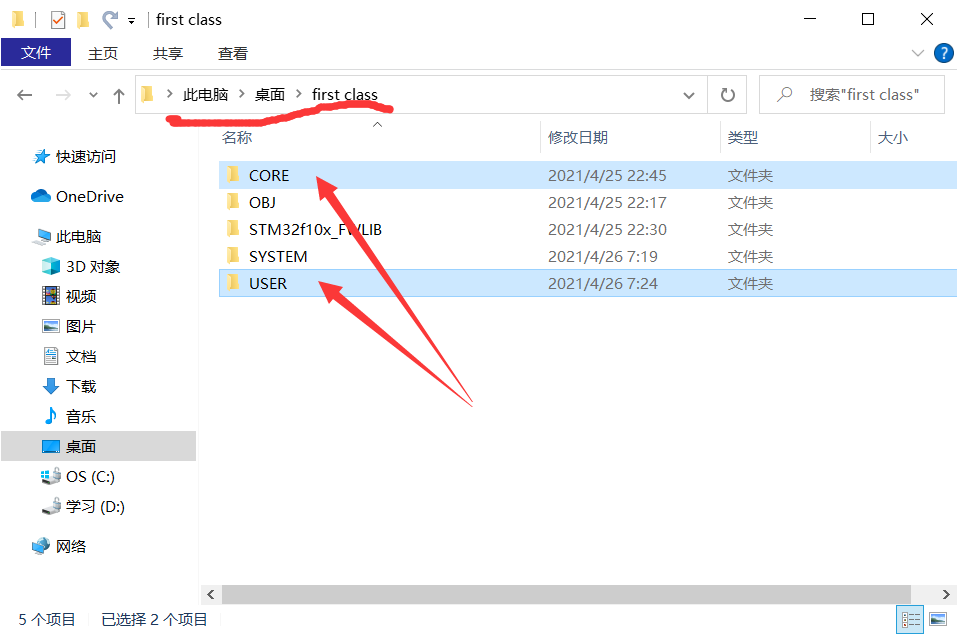

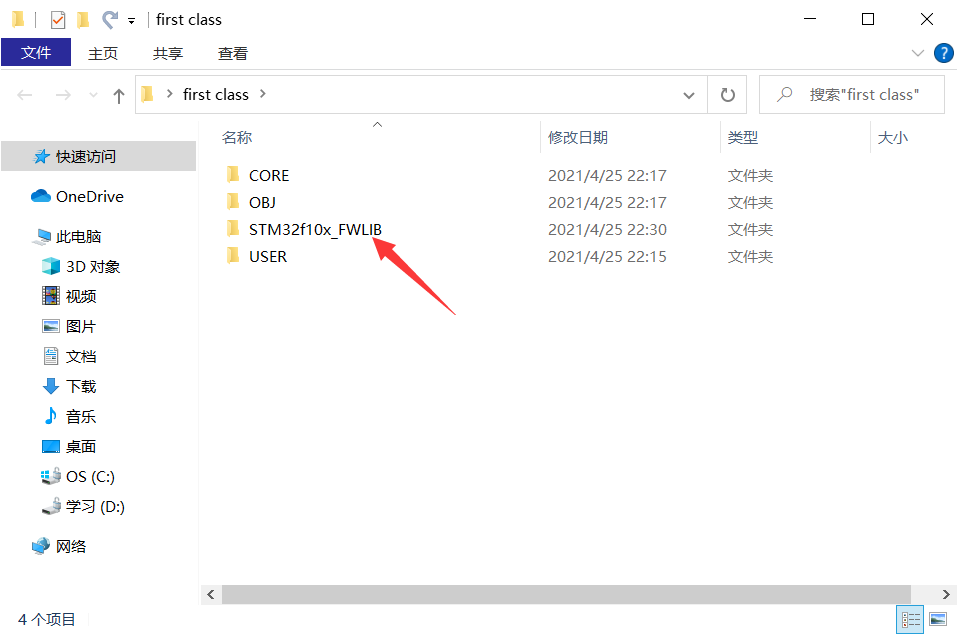

6.到了這一步，框架算是搭好了，接下來就是加入各種檔案讓他能夠正常運行，首先，在父檔案夾first class中再新建幾個檔案（名字任取，自己清楚就好了），

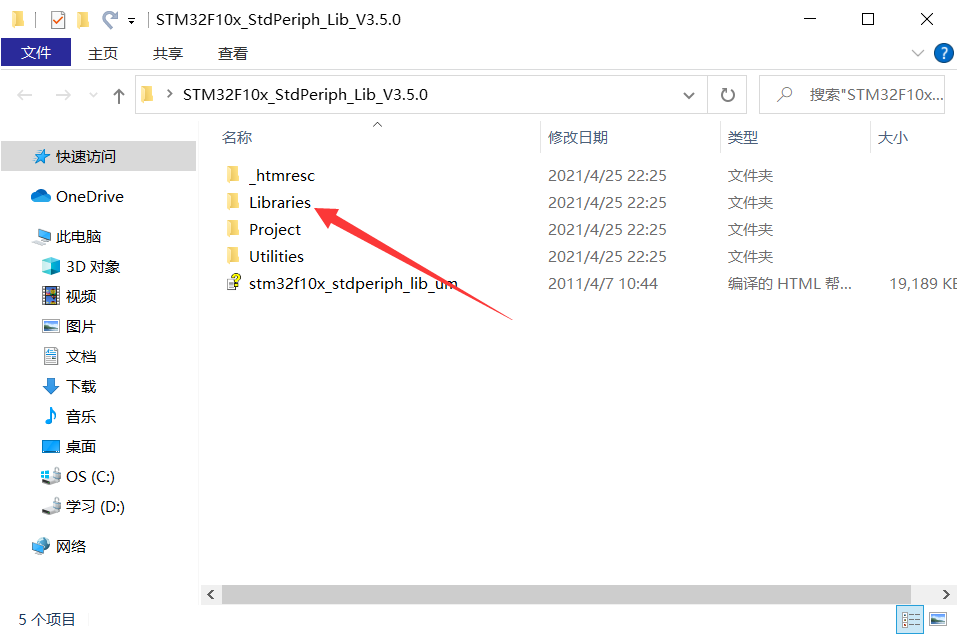

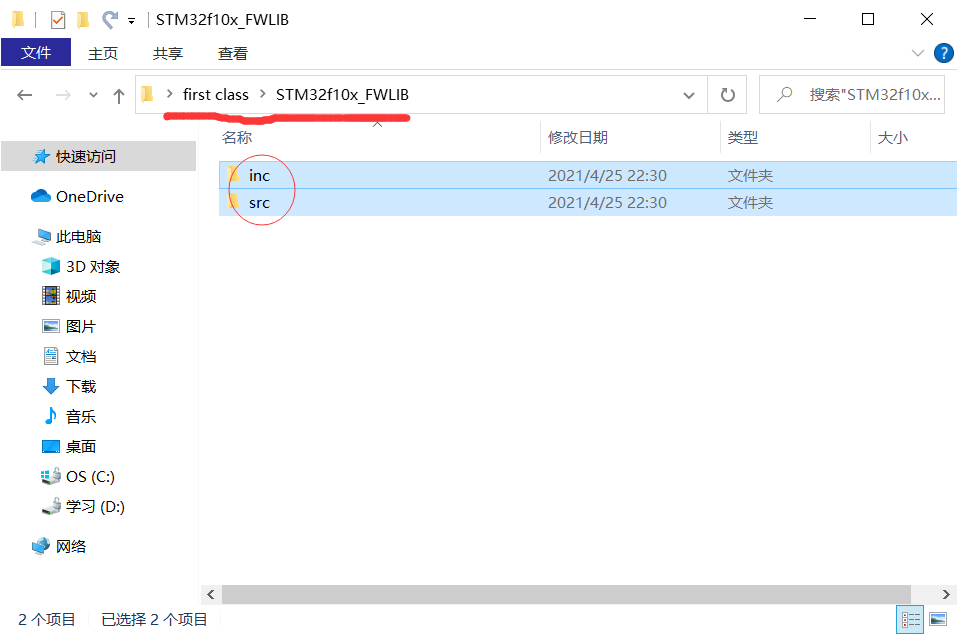

7.打開檔案夾STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\STM32F10x_StdPeriph_Driver，將其中的檔案inc和src復制到first class\STM32f10x_FWLIB檔案夾中，

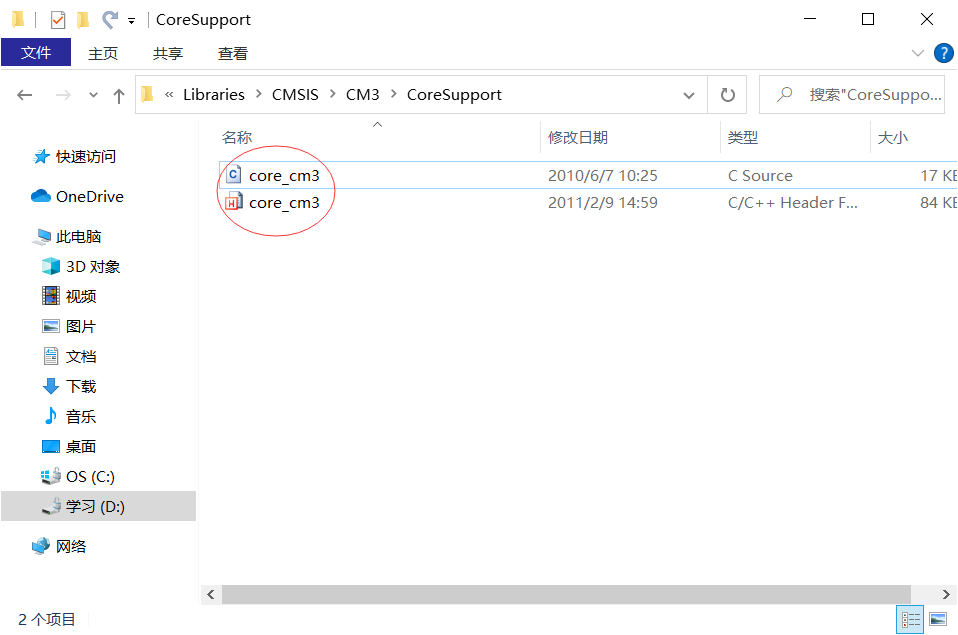

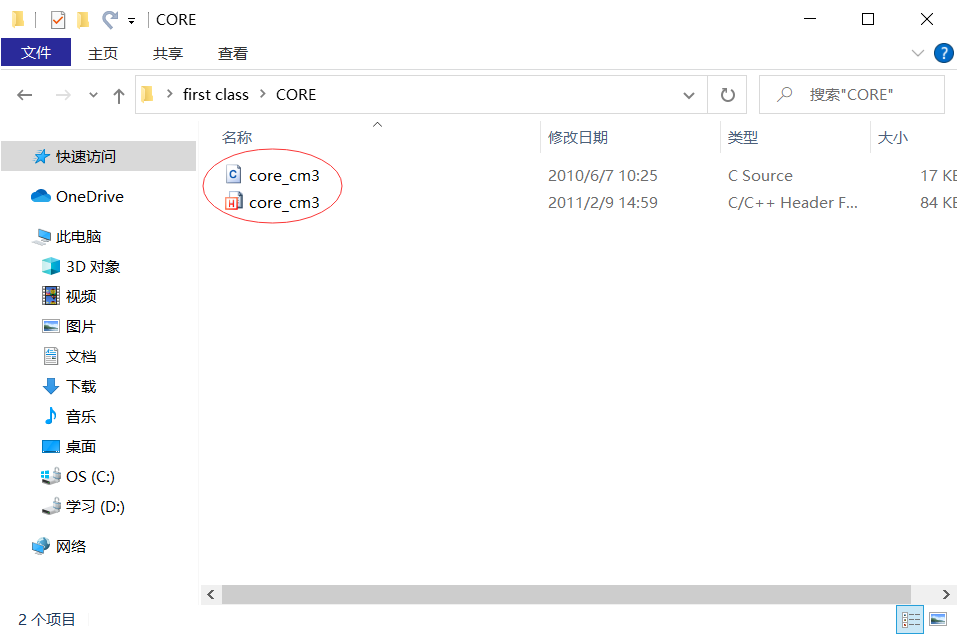

7.打開檔案夾STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\CoreSupport中的兩個檔案復制到first class\CORE檔案夾中，

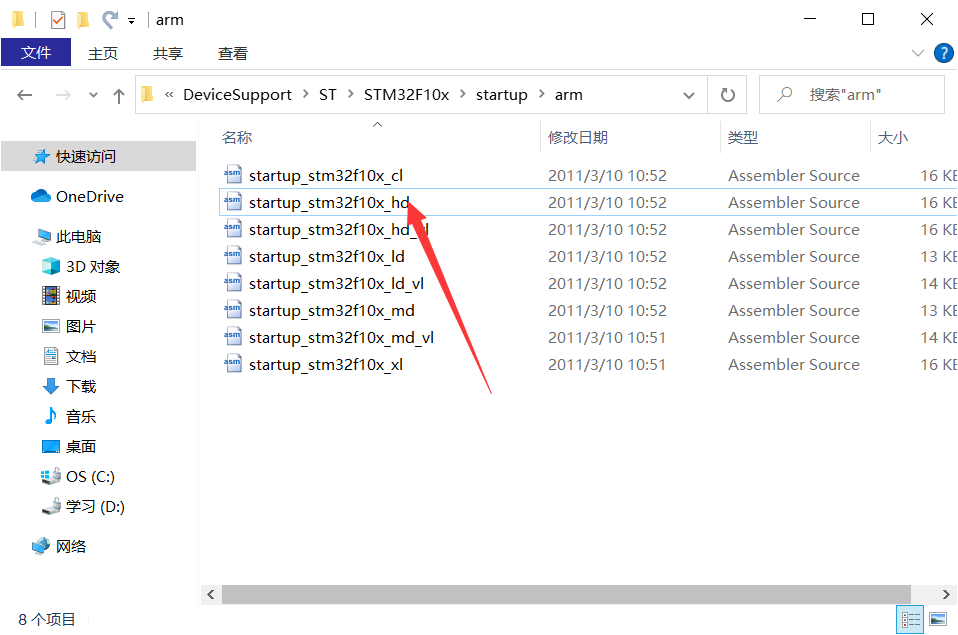

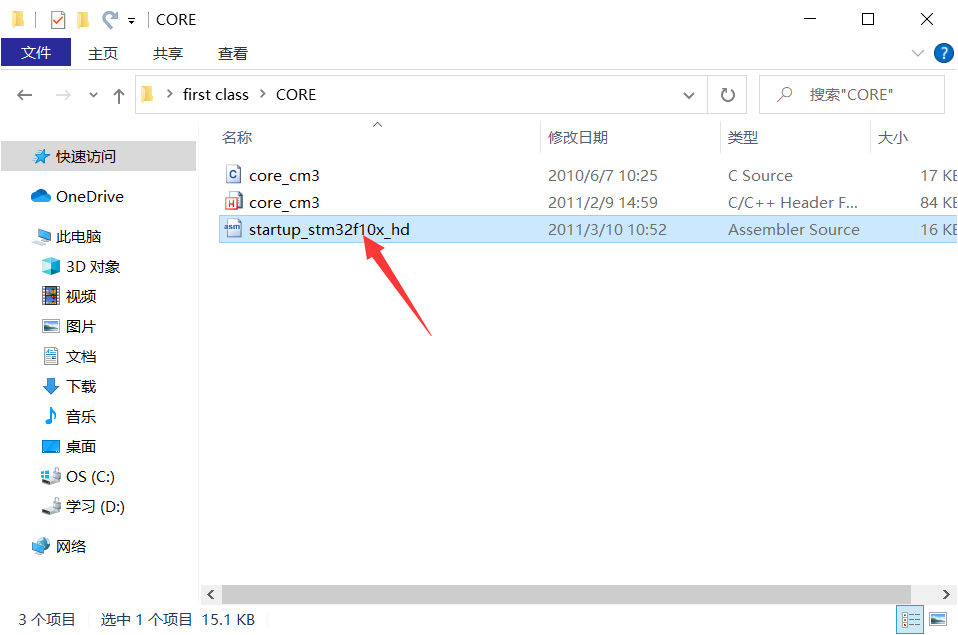

8.打開檔案夾STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\STSTM32f10x\startup\arm檔案夾中的startup_stm32f10x_hd檔案復制到first class\CORE檔案夾中，

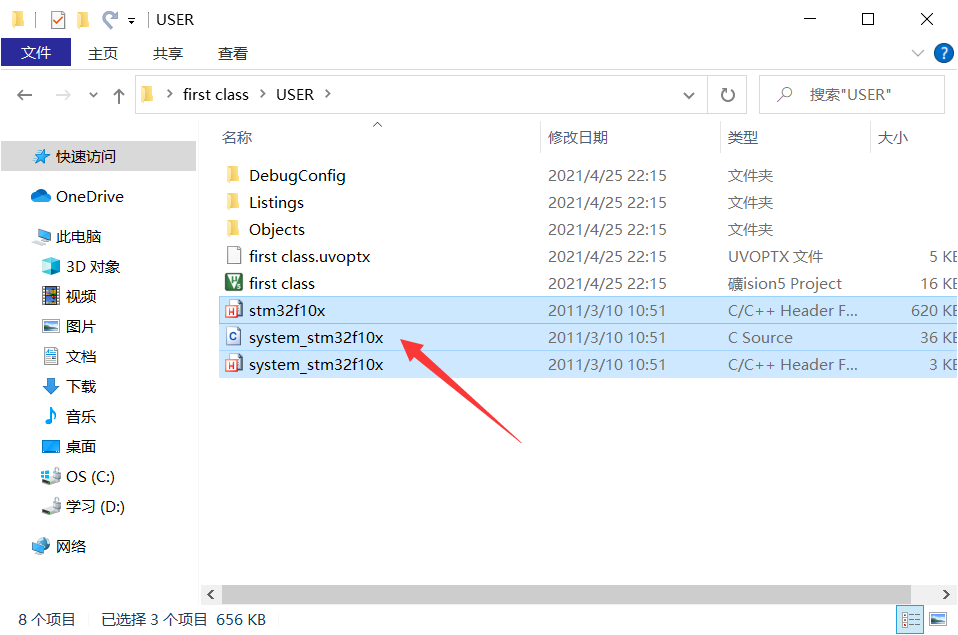

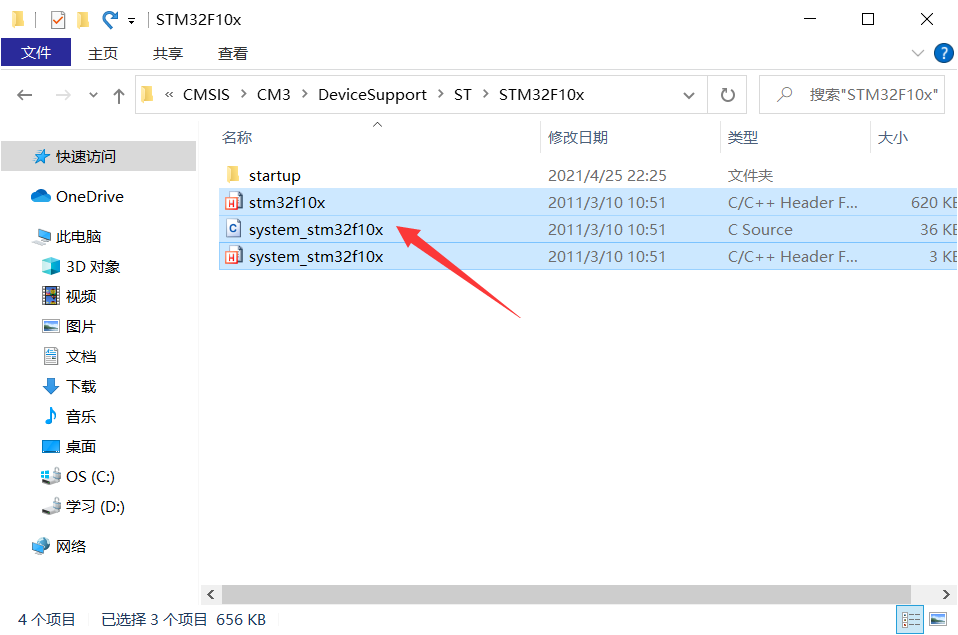

9.打開檔案夾STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\STSTM32f10x，將stm32f10x、system_stm32f10x、system_stm32f10x檔案復制到first class\USER檔案夾中，

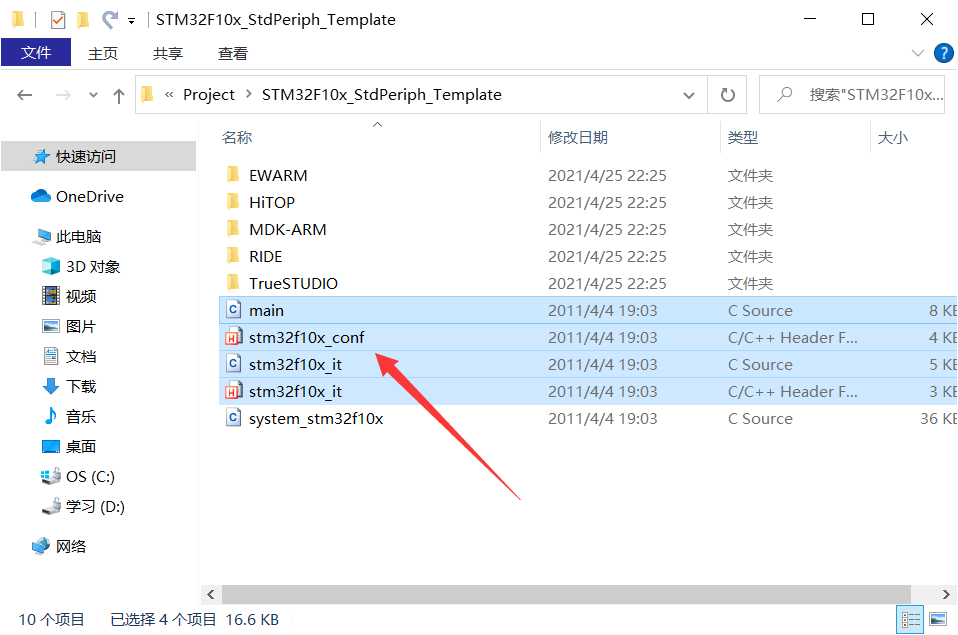

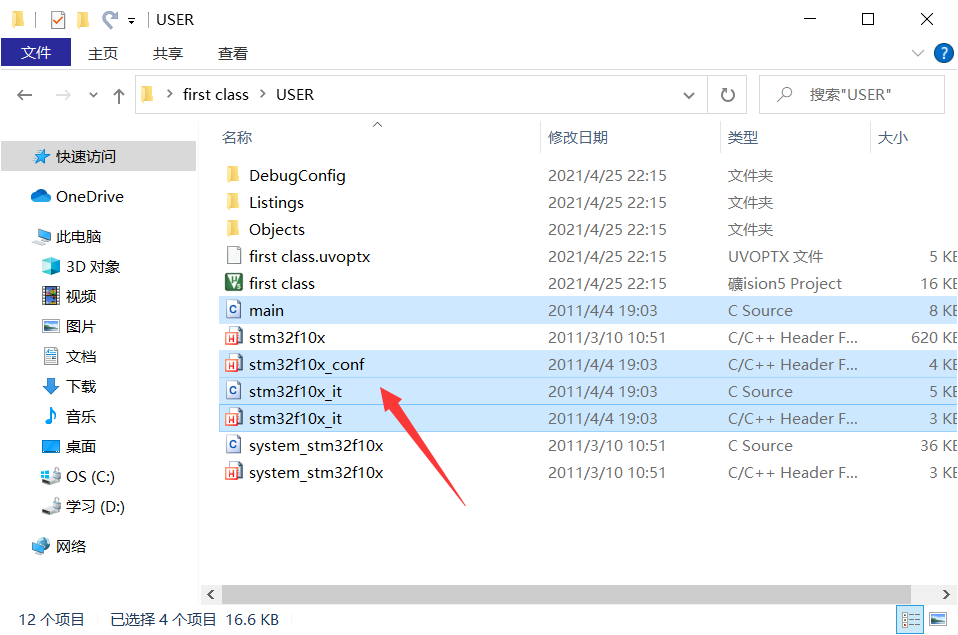

10.打開檔案夾STM32F10x_StdPeriph_Lib_V3.5.0\Project\STM32F10x_StdPeriph_Template,將圖中的四個檔案復制到first class\USER檔案夾中

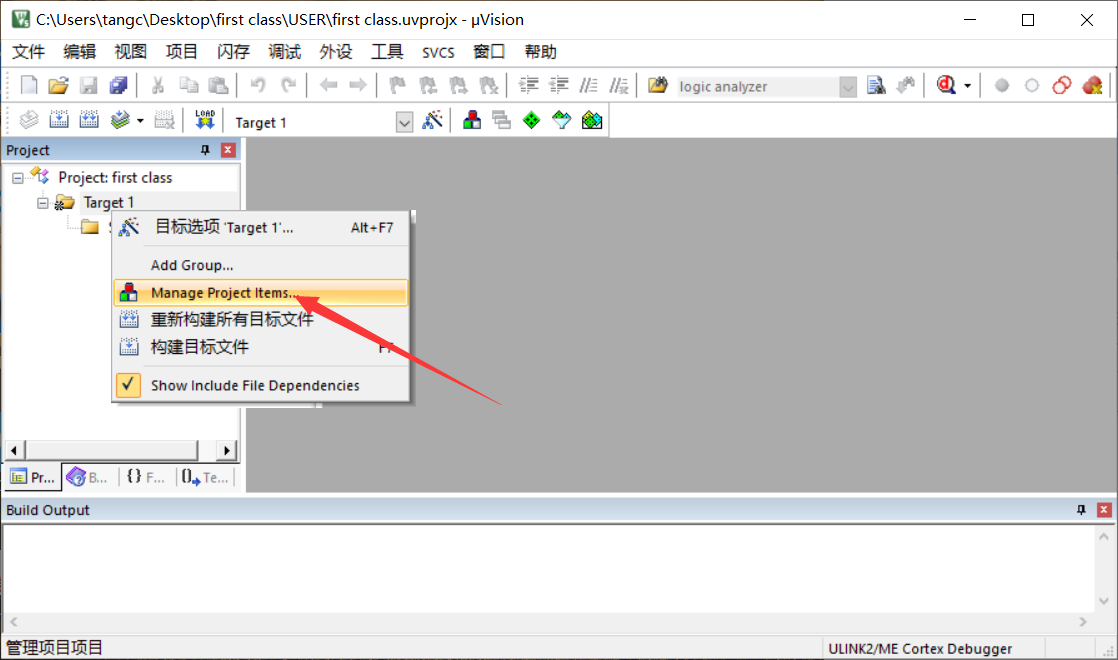

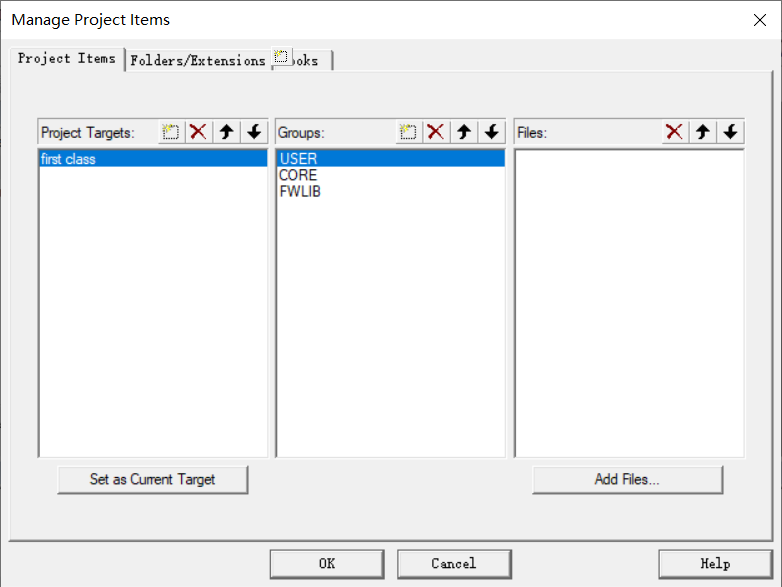

11.右擊Target,選擇Manage Project Items,更改或添加相關檔案

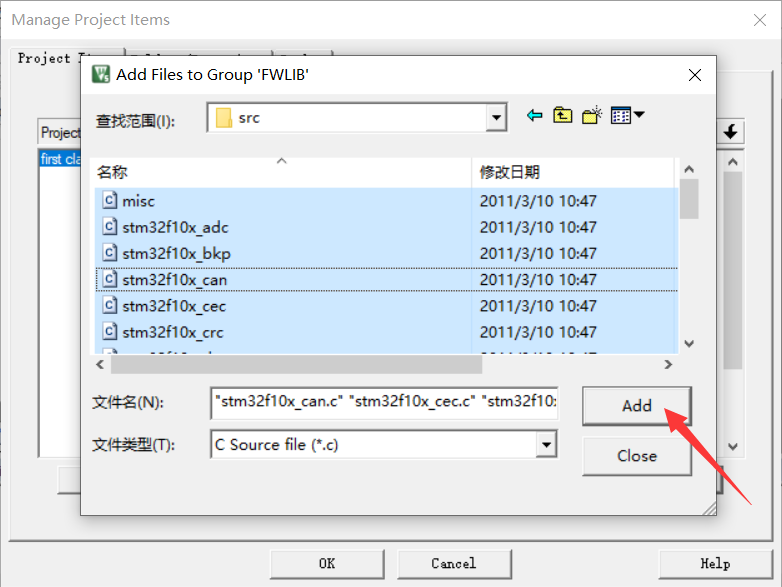

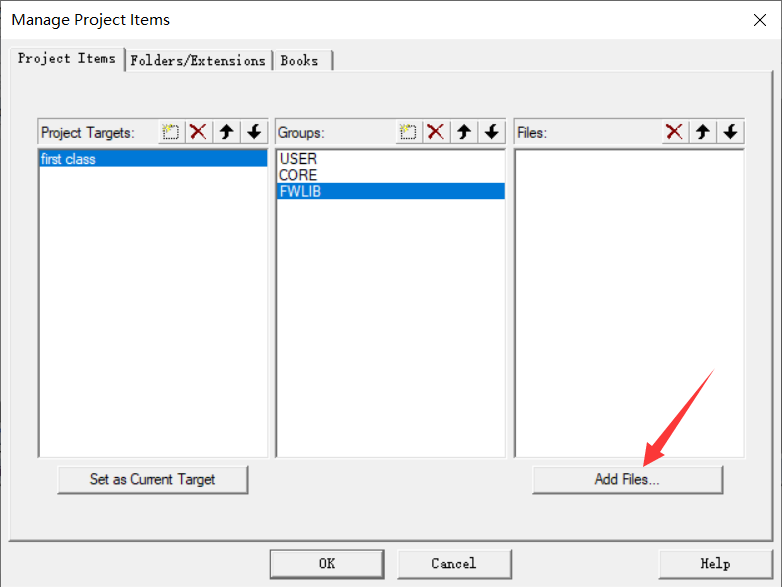

12.接著我們將相關檔案添加到相應的組中，圖示為FWLIB組添加檔案的步驟，
打開檔案夾first class\STM32f10x_FWLIB\src,將其中的所有檔案添加到FWLIB組中

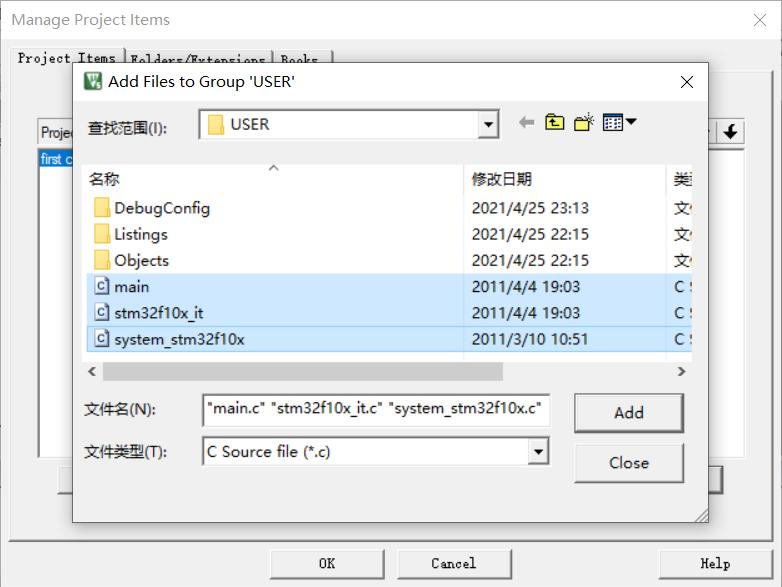

下圖展示的是將first class\USER檔案夾中的三個.c檔案添加到USER組中

CORE組檔案的添加有些不同，打開first class\CORE檔案夾，先將檔案型別改為All files，再將箭頭所指的兩個檔案添加到CORE組中，

13.因為在編譯時會產生大量檔案，所以我們要進行一些設定，

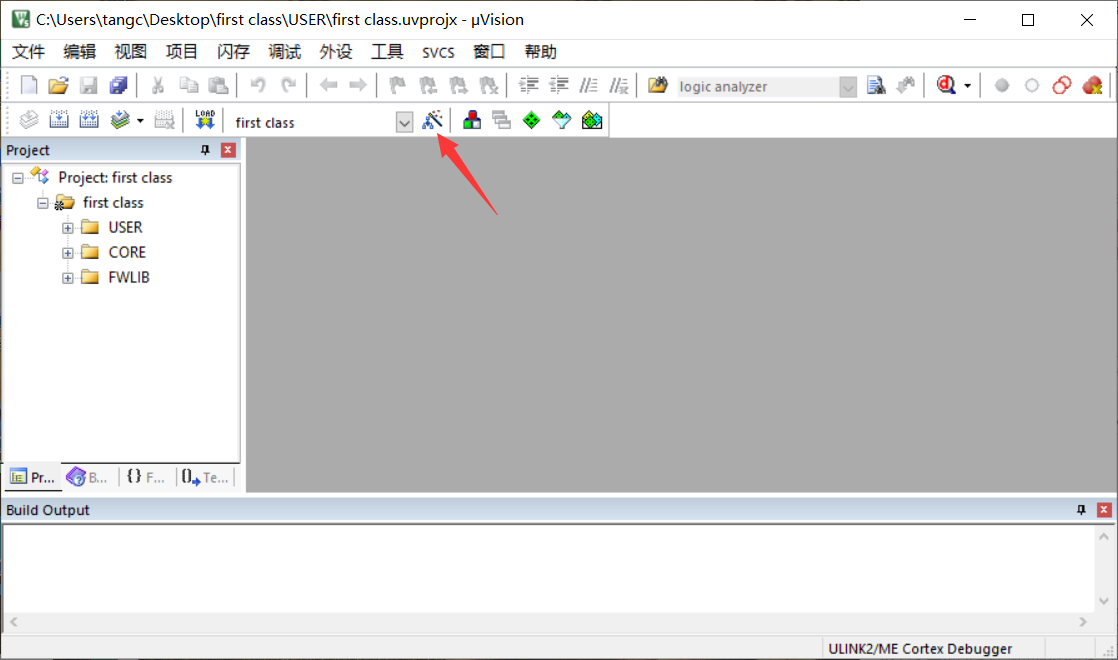

如圖，點擊魔術棒，

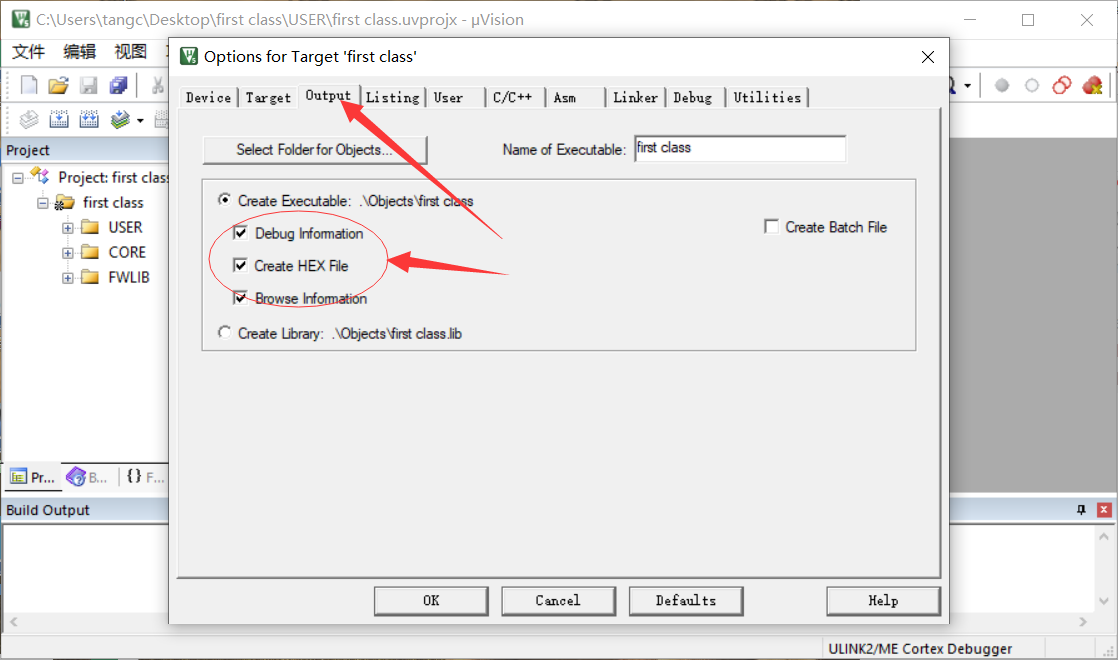

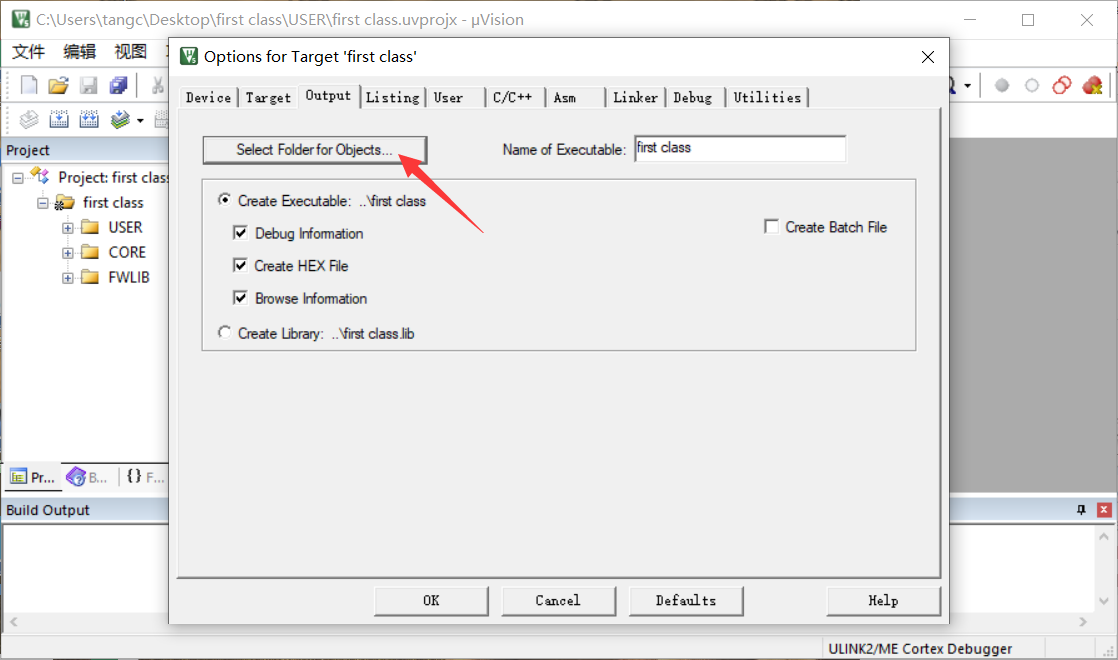

點擊Output選項，將圖示的三個選項全部勾選，特別注意，不勾選Create HEX File選項將無法生成hex檔案，

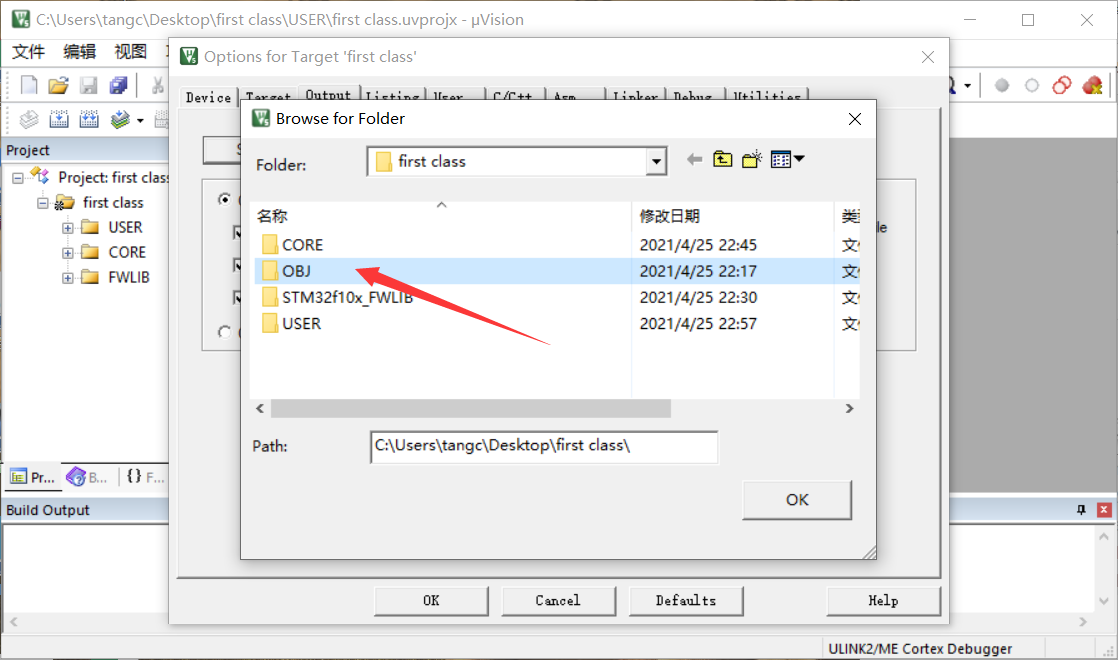

點擊Select Folder For Objects可以更改編譯時產生的檔案的存盤位置，（我選的時first class\OBJ檔案夾）

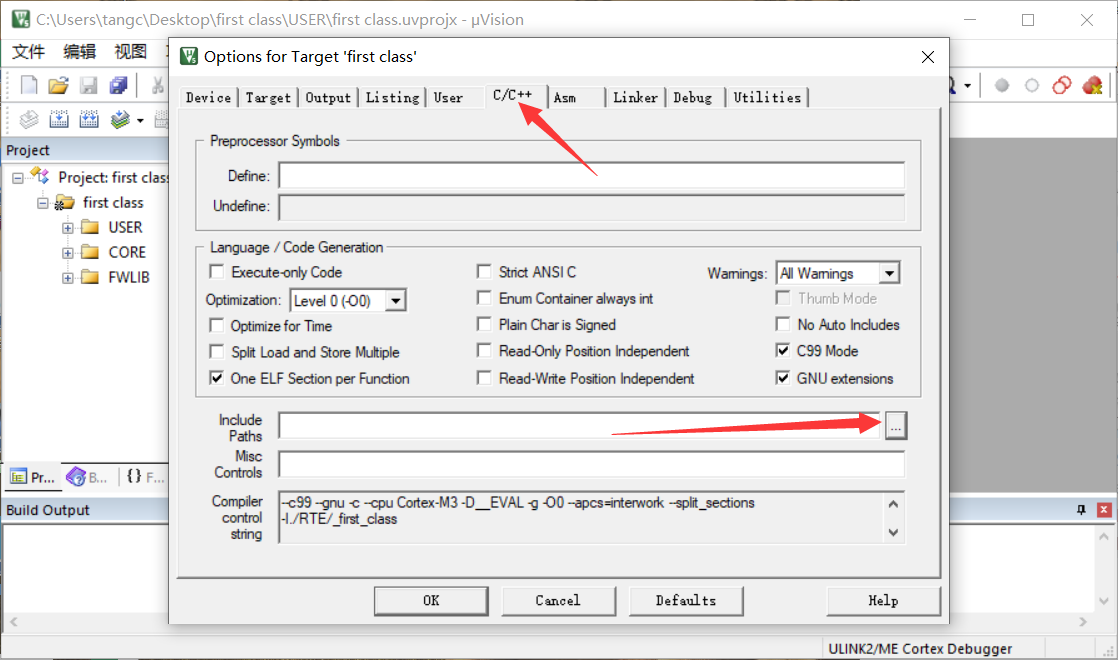

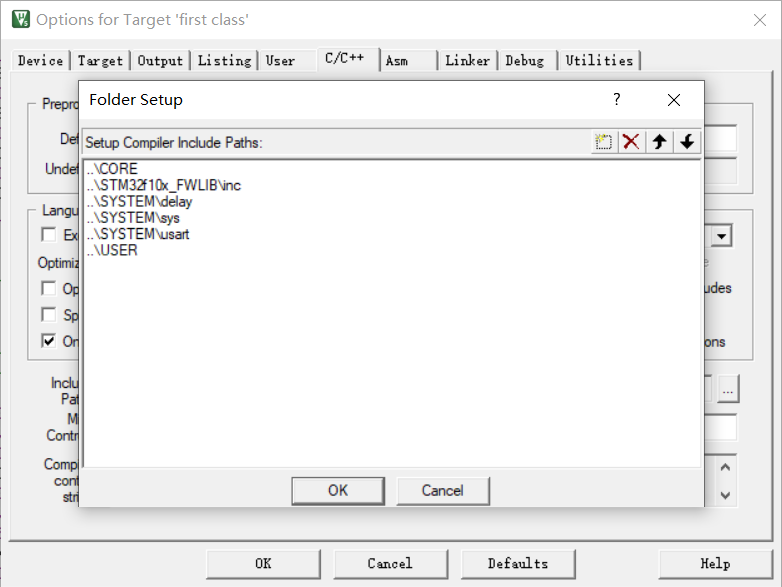

14.再次點開魔術棒，點擊選項C/C++，選擇Include Paths，將所需檔案添加到該選項中

所需添加的檔案有

原子哥還為我們提供了幾個常用的函式，我們也可以按照這個步驟把它添加到工程里：SYSTEM
提取碼：mjoq

添好之后是這樣的

特別注意，如果少了第十四步，程式將無法編譯成功，并且，我們以后撰寫的頭檔案也要添加到這里，還有就是，只能添加最后一級的子檔案夾
例如，first class\STM32f10x_FWLIB檔案是無法直接添加的，first class\STM32f10x_FWLIB\inc可添加成功，

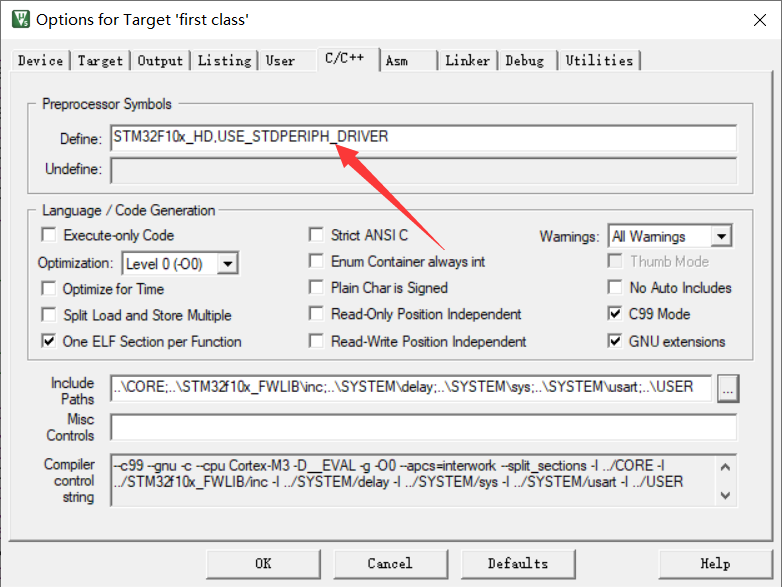

15.再次點開魔術棒，點擊選項C/C++，在Define框中添加宏定義"STM32F10X_HD,USE_STDPERIPH_DRIVER"，點擊OK就可以了，

特別注意，宏定義寫錯將導致編譯失敗，還有，每次添加完檔案或修改引數都要點擊確認，否則，資料不會更改，

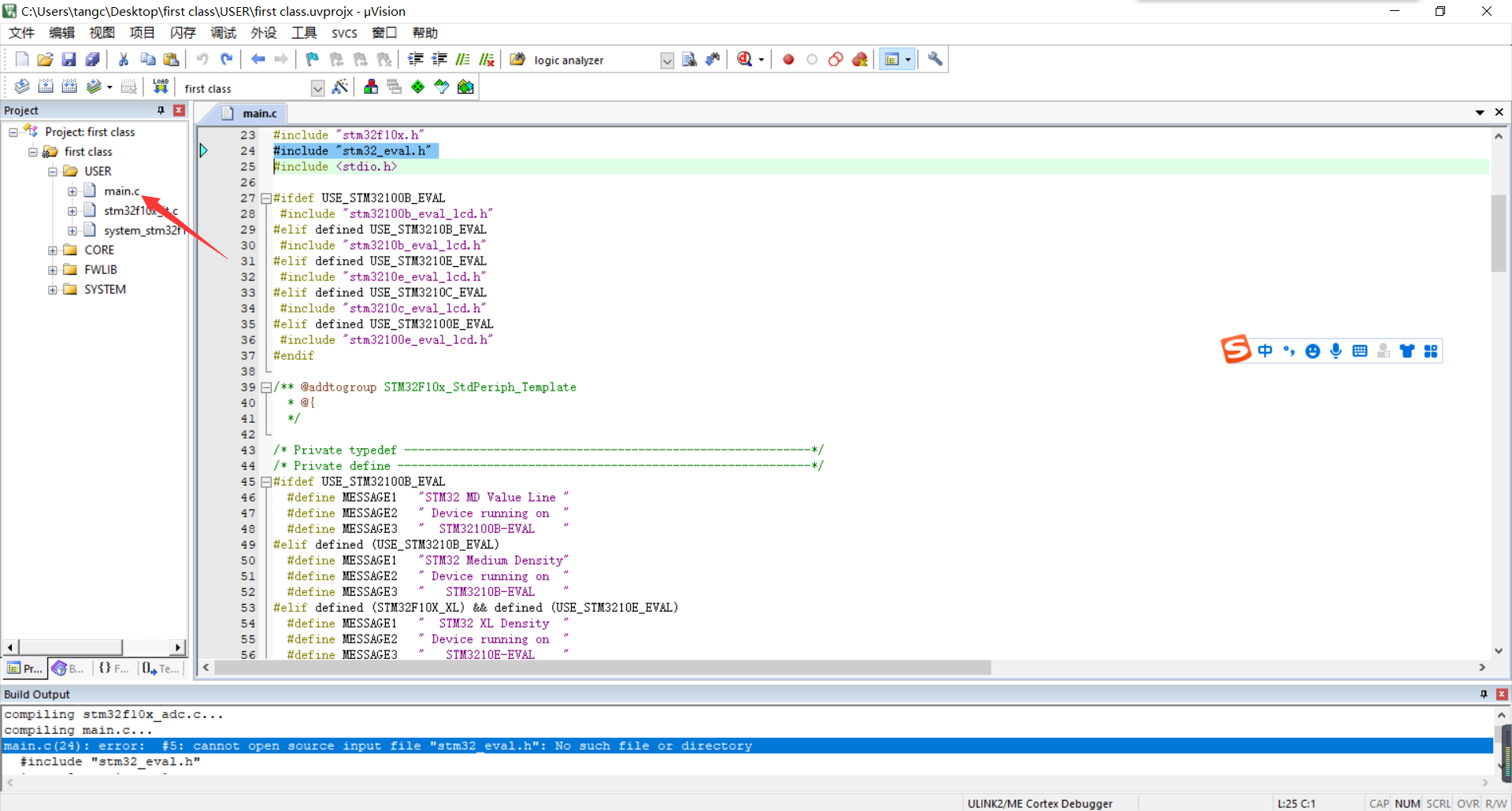

16.做到這一步，編譯時任會有一個錯誤，那是因為主函式已經撰寫好了，但是不是我們想要的程式，里面運用到了我們沒有的頭檔案，全部洗掉，重新寫一個程式就好了，

測驗代碼

#include "stm32f10x.h"
 void Delay(u32 count)
 {
  u32 i=0;
  for(;i<count;i++);

 }
 int main(void)

 {
  GPIO_InitTypeDef  GPIO_InitStructure;

  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_GPIOD, ENABLE);	 //使能PA,PD埠時鐘

  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8;				      //LED0-->PA.8 埠配置
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 		  //推挽輸出
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;		  //IO口速度為50MHz
  GPIO_Init(GPIOA, &GPIO_InitStructure);					      //根據設定引數初始化GPIOA.8
  GPIO_SetBits(GPIOA,GPIO_Pin_8);						            //PA.8 輸出高

  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;	    		    //LED1-->PD.2 埠配置, 推挽輸出
  GPIO_Init(GPIOD, &GPIO_InitStructure);	  			   	  //推挽輸出 ，IO口速度為50MHz
  GPIO_SetBits(GPIOD,GPIO_Pin_2); 						          //PD.2 輸出高
  while(1)
	{
	    GPIO_ResetBits(GPIOA,GPIO_Pin_8);
	    GPIO_SetBits(GPIOD,GPIO_Pin_2);
		Delay(5000000);
		GPIO_SetBits(GPIOA,GPIO_Pin_8);
		GPIO_ResetBits(GPIOD,GPIO_Pin_2);
		Delay(5000000);
	}
 }

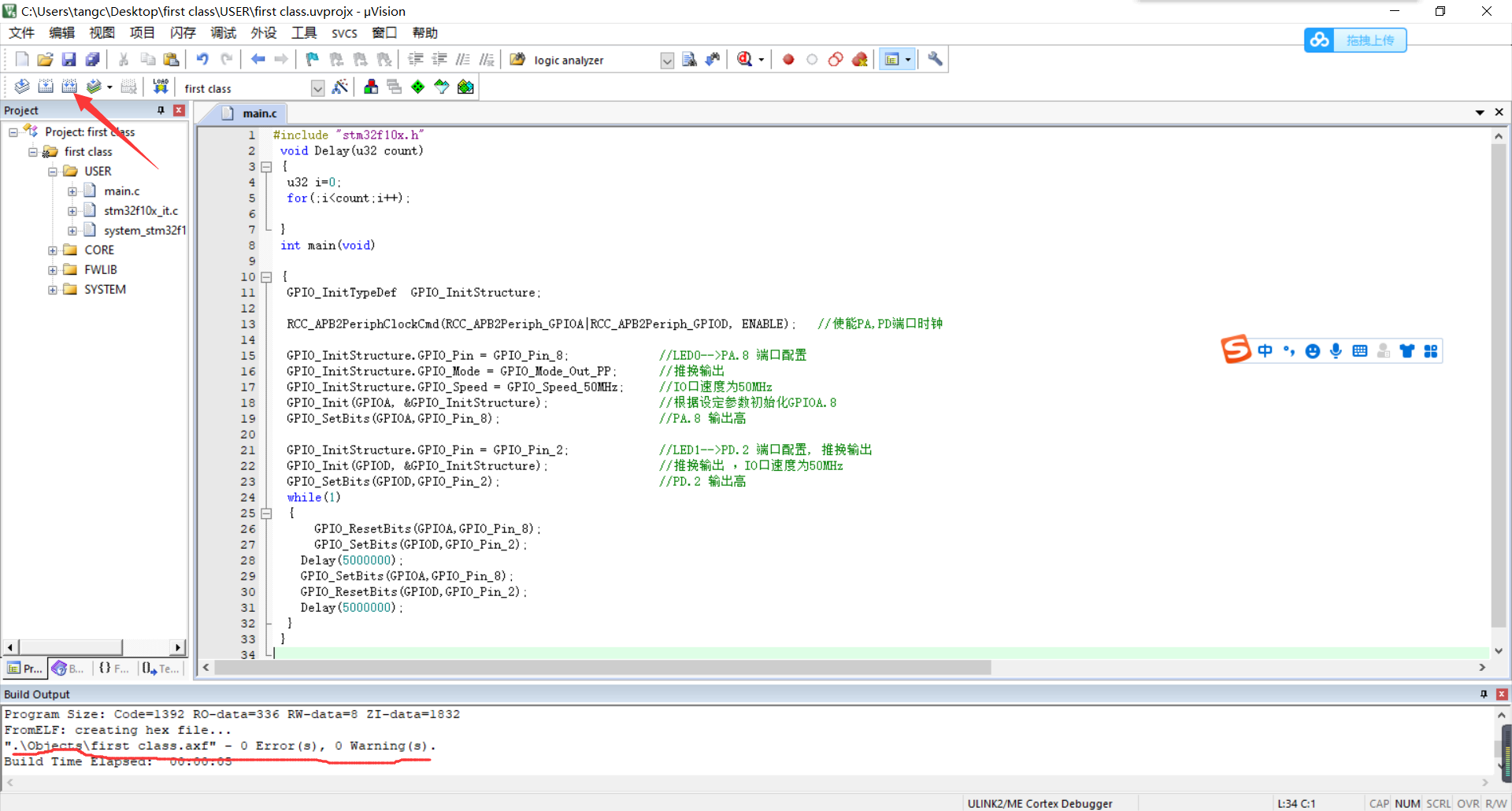

點擊編譯

至此，新建工程的所有步驟全部完成，分享一個技巧，以后要撰寫工程直接復制這個模板就好了，

結語

新建工程專案步驟繁瑣，還希望大家認真仔細，因為少了任何一個步驟都有可能導致工程建立失敗，找到哪里出錯可能要花很多時間，這時我踩過的大坑啊！！！！祝大家一次就成功！！！！

這是我在CSDN上發布的第一篇文章，有什么不足的地方還請大家斧正，

最后，希望大家點贊，收藏加關注！！！！

多謝大家的支持！！！！
