STM32F103+DHT11模塊+DS18B20模塊 顯示實時溫濕度并高溫高濕報警

2021-04-27 12:25:51 其他

目錄

  • 前言
    • 代碼下載：
    • 功能介紹：
  • 接線
    • DS18B20
    • DHT11
  • 效果圖
    • 普通環境
      • 普通版main.c
      • 升級版
    • 哈熱氣
      • 普通版
      • 升級版
    • 搓手捂熱
  • 核心代碼
    • 普通版main.c
    • 升級版main.c
    • bsp_dht11.h
    • bsp_dht11.c
    • ds18b20.h
    • ds18b20.c
  • 參考用圖

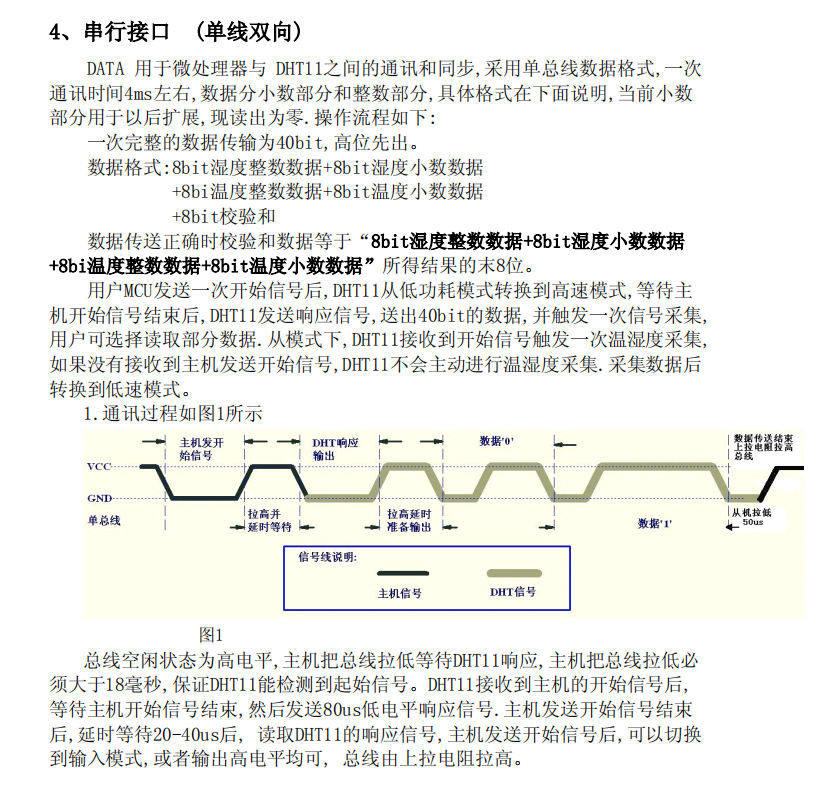

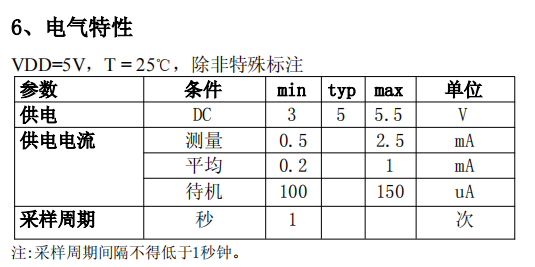

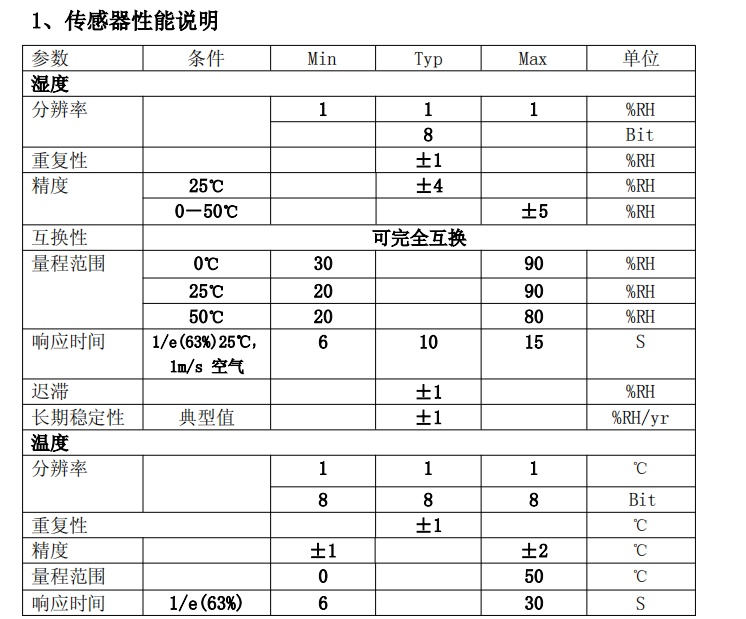

    • DHT11

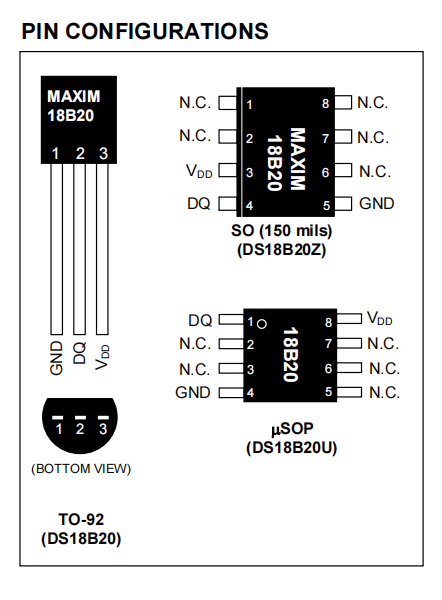

    • DS18B20

前言

參考資料：
YL-47 DHT11 使用說明–.pdf
DHT11說明書最新版–.pdf
DHT11模塊–.pdf
DHT11模塊使用說明書
DS18B20.pdf
ds18b20中文資料詳解
原始碼參考：
野火dht11溫濕度傳感器測驗實驗
正點原子TFTLCD顯示實驗
正點原子18B20數字溫度傳感器實驗
正點原子按鍵實驗
正點原子蜂鳴器實驗
開發板：正點原子 STM32F103 精英版
語言：C語言
開發環境：Keil5
開發板使用了 LED KEY BEEP TFTLCD USART DHT11模塊 DS18B20模塊

代碼下載：

碼云 GitHub

功能介紹：

1、LED0約2秒一閃，表示程式運行中，
2、LCD和串口顯示實時的溫濕度，2秒一回圈，上面一個temp是DS18B20，下面的是DHT11，%RH 相對濕度， CEL 攝氏度（ps：不接入DS18B20的話會回圈等待）
3、按鍵都會翻轉LED1，KEY1 開啟報警模式，KEY0關閉報警模式，（按鍵10ms一巡檢）
4、報警模式下：當溫度不低于85攝氏度或者濕度不低于90%RH，蜂鳴器報警，可以通過按下KEY0關閉報警模式，（報警串口會有列印，LCD也會有提示）

接線

DS18B20

VCC -》 3.3V
DQ -》 PG11
GND -》 GND

DHT11

VCC -》 3.3V
DATA -》 PB10
GND -》 GND

效果圖

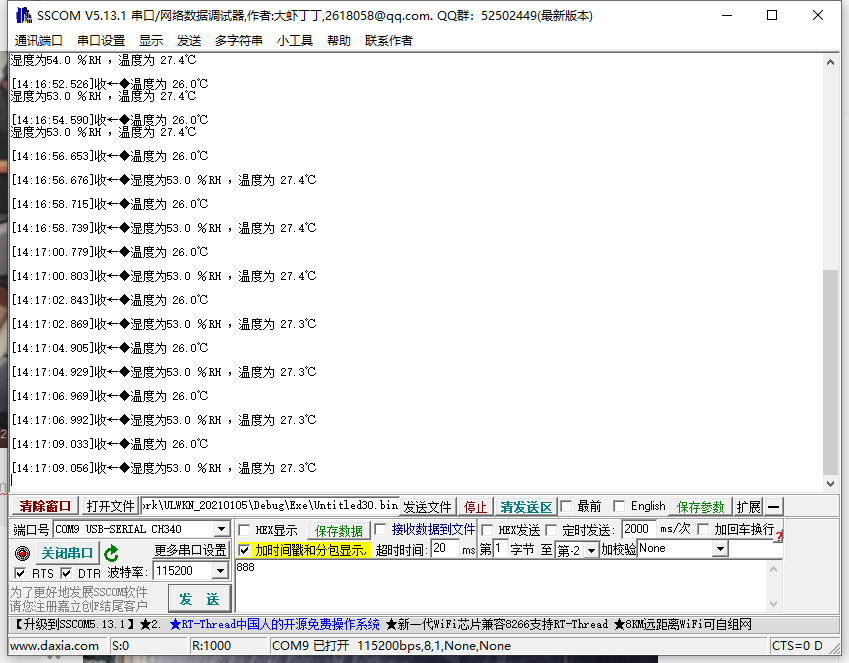

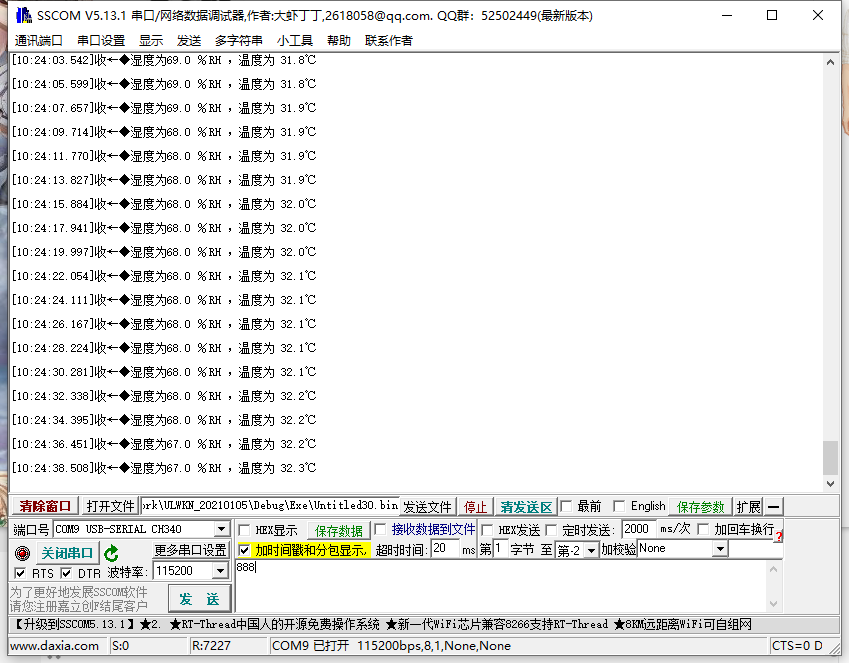

普通環境

普通版main.c

升級版

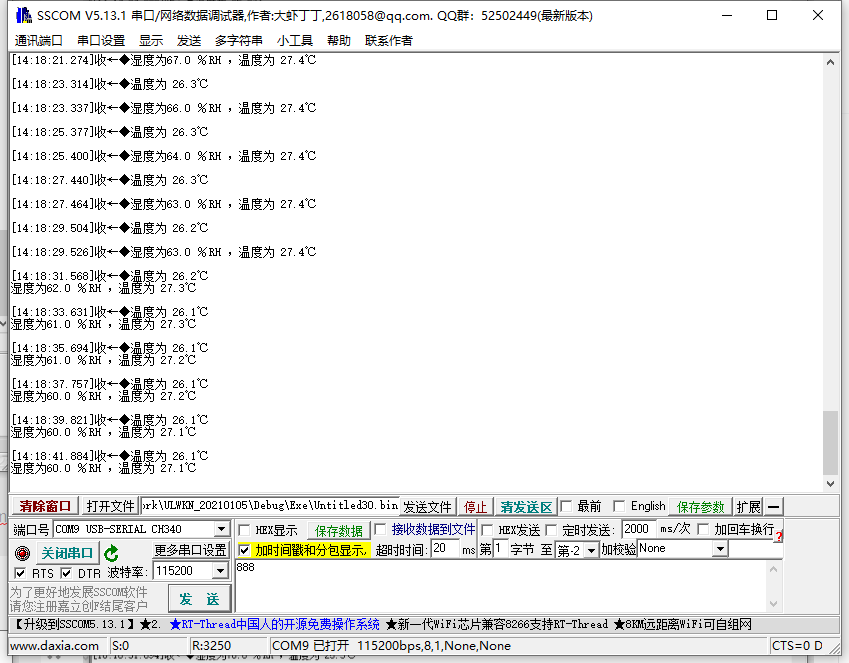

哈熱氣

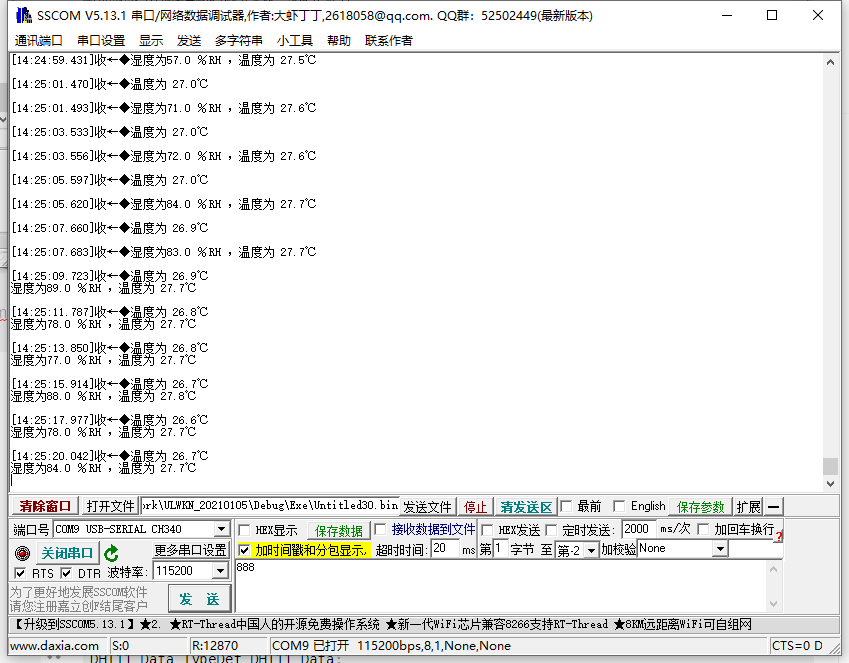

普通版

我這哈了3下

然后持續手扇風

ok，溫濕度降下來了，

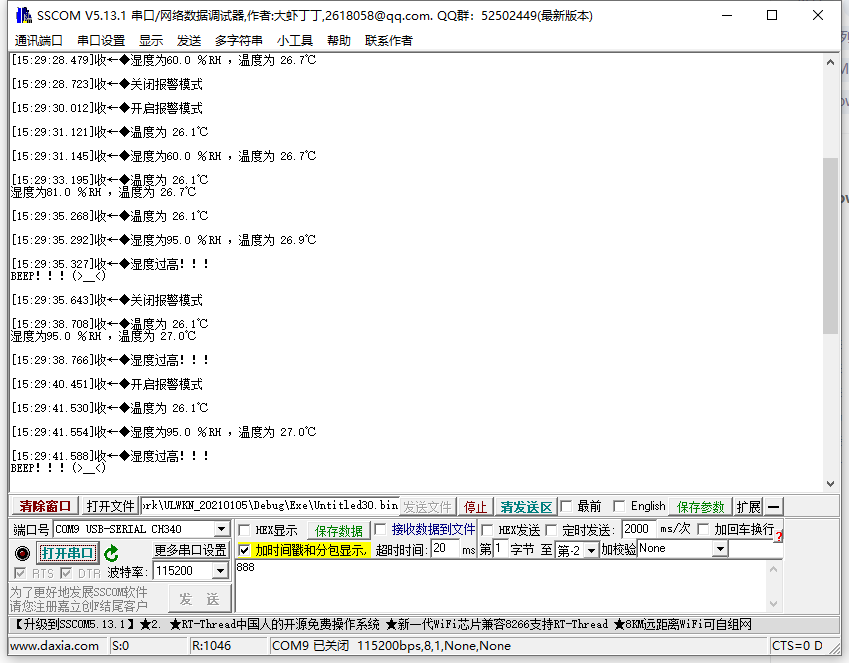

升級版

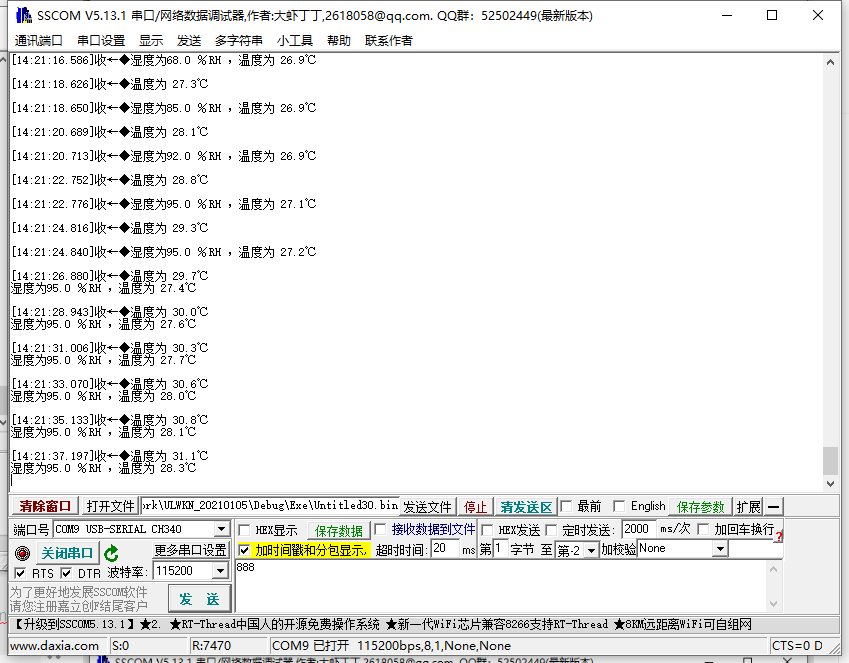

搓手捂熱

手有汗，濕度也上來了
（下圖是舊的，僅供參考）


最后本來應該整個打火機的，可惜沒有，夾咯吱窩下（僅DHT11 舊圖）

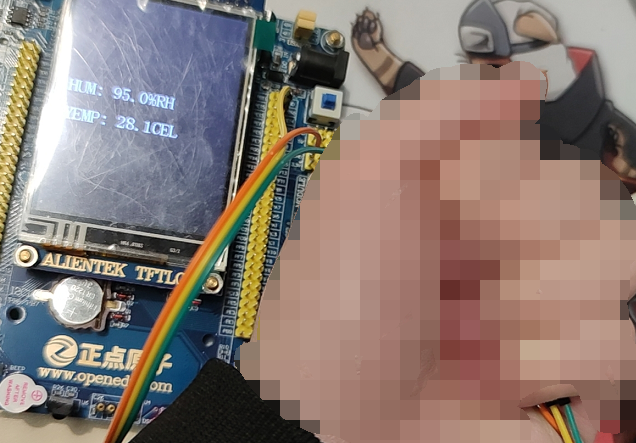

最后來個鼻息

核心代碼

普通版main.c

#include "led.h"
#include "delay.h"
#include "sys.h"
#include "lcd.h"
#include "usart.h"
#include "bsp_dht11.h"
#include "ds18b20.h"

DHT11_Data_TypeDef DHT11_Data;

/*
	DS18B20
	供電電壓：3 - 5.5V
	接線：DQ -》 PG11 （IO口）

	DHT11
	供電電壓：3.3 - 5V
	接線：DATA -》 PB10 （IO口）
*/

int main(void)
{
	u8 str[100] = {0};
	// DS18B20用變數
	short temperature;
	delay_init();	    	 //延時函式初始化
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);	 //設定NVIC中斷分組2:2位搶占優先級，2位回應優先級
	uart_init(115200);	 	//串口初始化為115200
 	LED_Init();			     //LED埠初始化
	LCD_Init();				 // LCD初始化
	DHT11_GPIO_Config();     // 初始化DTT11的引腳 DATA -> PB10
	LED0 = 0;
	POINT_COLOR = WHITE;
	BACK_COLOR = BLACK;
	LCD_Clear(BLACK);
	while(DS18B20_Init())	//DS18B20初始化
	{
		LCD_ShowString(10,70,200,16,16,"DS18B20 Error");
		delay_ms(200);
		LCD_Fill(10,70,239,130+16,WHITE);
 		delay_ms(200);
	}
	LCD_ShowString(10,90,200,16,16,"Temp:   . CEL");
  	while(1)
	{
		POINT_COLOR = WHITE;

		// DS18B20
		temperature = DS18B20_Get_Temp();
		if(temperature < 0)
		{
			LCD_ShowChar(10+40, 90, '-', 16, 0);			//顯示負號
			temperature = -temperature;					    //轉為正數
		}else LCD_ShowChar(10+40,90,' ', 16, 0);			//去掉負號
		LCD_ShowNum(10+40+8, 90, temperature/10, 2, 16);	//顯示正數部分
		LCD_ShowNum(10+40+32, 90,temperature%10, 1, 16);	//顯示小數部分
		printf("溫度為 %u.%u℃ \r\n",temperature/10, temperature%10);

		// DHT11
		// 呼叫Read_DHT11讀取溫濕度，若成功則輸出該資訊
		if( Read_DHT11(&DHT11_Data) == SUCCESS)
		{
			printf("濕度為%d.%d ％RH ，溫度為 %d.%d℃ \r\n", DHT11_Data.humi_int, DHT11_Data.humi_deci, DHT11_Data.temp_int, DHT11_Data.temp_deci);
			sprintf((char*)str, "HUM: %d.%d%%RH  ", DHT11_Data.humi_int, DHT11_Data.humi_deci);
			LCD_ShowString(10,130,200,24,24, str);
			sprintf((char*)str, "TEMP: %d.%dCEL ", DHT11_Data.temp_int, DHT11_Data.temp_deci);
			LCD_ShowString(10,170,200,24,24, str);
			//printf("\r\n 濕度:%d,溫度:%d \r\n" ,DHT11_Data.humi_int,DHT11_Data.temp_int);
		}
		else
		{
			printf("Read DHT11 ERROR!\r\n");
		}
		LED0 = !LED0;
		// 采樣周期不得低于1秒，否則會讀取失敗
		delay_ms(1000);
		delay_ms(1000);
	}
}

升級版main.c

#include "led.h"
#include "delay.h"
#include "sys.h"
#include "lcd.h"
#include "usart.h"
#include "bsp_dht11.h"
#include "ds18b20.h"
#include "key.h"
#include "beep.h"

DHT11_Data_TypeDef DHT11_Data;

/*
	DS18B20
	供電電壓：3 - 5.5V
	接線：DQ -》 PG11 （IO口）

	DHT11
	供電電壓：3.3 - 5V
	接線：DATA -》 PB10 （IO口）
*/

int main(void)
{
	u8 str[100] = {0};
	// 蜂鳴器報警標志位
	u8 flag = 0;
	// 報警模式
	u8 mode = 0;
	vu8 key = 0;
	// 回圈計數
	u8 time = 0;
	// DS18B20用變數
	short temperature;
	delay_init();	    	 //延時函式初始化
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);	 //設定NVIC中斷分組2:2位搶占優先級，2位回應優先級
	uart_init(115200);	 	 //串口初始化為115200
 	LED_Init();			     //LED埠初始化
	LCD_Init();				 // LCD初始化
	KEY_Init();				 // KEY初始化
	BEEP_Init();			 // BEEP初始化
	DHT11_GPIO_Config();     // 初始化DTT11的引腳 DATA -> PB10
	LED0 = 0;
	LED1 = 0;
	POINT_COLOR = WHITE;
	BACK_COLOR = BLACK;
	LCD_Clear(BLACK);
	while(DS18B20_Init())	//DS18B20初始化
	{
		LCD_ShowString(10,70,200,16,16,"DS18B20 Error");
		delay_ms(200);
		LCD_Fill(10,70,239,130+16, BLACK);
 		delay_ms(200);
	}
	LCD_ShowString(10,90,200,16,16,"Temp:   . CEL");
	LCD_ShowString(10,220,220,12,12,"TOUCH KEY0 CLOSE ALARM MODE");
	LCD_ShowString(10,240,220,12,12,"TOUCH KEY1 OPEN ALARM MODE");
	POINT_COLOR = RED;
	LCD_ShowString(10,260,100,12,12,"ALARM MODE: OFF");
	POINT_COLOR = WHITE;
  	while(1)
	{
		flag = 2;
		POINT_COLOR = WHITE;

		key = KEY_Scan(0); //得到鍵值
		if (key)
		{
			switch (key)
			{
				case WKUP_PRES:
					LED1 = !LED1;
					break;
				// KEY1 按下 開啟報警模式
				case KEY1_PRES:
					mode = 1;
					LED1 = !LED1;
					LCD_ShowString(80,260,100,12,12,"ON  ");
					printf("開啟報警模式\r\n");
					break;
				// KEY1 按下 關閉報警模式
				case KEY0_PRES:
					mode = 0;
					LED1 = !LED1;
					LCD_ShowString(80,260,100,12,12,"OFF ");
					printf("關閉報警模式\r\n");
					break;
			}
		}

		// 約2秒一次
		if(time % 200 == 0)
		{
			// DS18B20
			temperature = DS18B20_Get_Temp();
			if(temperature < 0)
			{
				LCD_ShowChar(10+40, 90, '-', 16, 0);			//顯示負號
				temperature = -temperature;					    //轉為正數
			}else LCD_ShowChar(10+40,90,' ', 16, 0);			//去掉負號
			LCD_ShowNum(10+40+8, 90, temperature/10, 2, 16);	//顯示正數部分
			LCD_ShowNum(10+40+32, 90,temperature%10, 1, 16);	//顯示小數部分
			printf("溫度為 %u.%u℃ \r\n",temperature/10, temperature%10);

			// DHT11
			// 呼叫Read_DHT11讀取溫濕度，若成功則輸出該資訊 采樣周期不得低于1秒，否則會讀取失敗
			if( Read_DHT11(&DHT11_Data) == SUCCESS)
			{
				printf("濕度為%d.%d ％RH ，溫度為 %d.%d℃ \r\n", DHT11_Data.humi_int, DHT11_Data.humi_deci, DHT11_Data.temp_int, DHT11_Data.temp_deci);
				sprintf((char*)str, "HUM: %d.%d%%RH  ", DHT11_Data.humi_int, DHT11_Data.humi_deci);
				LCD_ShowString(10,130,200,24,24, str);
				sprintf((char*)str, "TEMP: %d.%dCEL ", DHT11_Data.temp_int, DHT11_Data.temp_deci);
				LCD_ShowString(10,170,200,24,24, str);
				//printf("\r\n 濕度:%d,溫度:%d \r\n" ,DHT11_Data.humi_int,DHT11_Data.temp_int);
			}
			else
			{
				printf("Read DHT11 ERROR!\r\n");
			}

			// 判斷溫度是否不低于85攝氏度
			if(temperature >= 850 || DHT11_Data.temp_int >= 85)
			{
				printf("溫度過高！！！\r\n");
				flag++;
			}
			else
			{
				flag--;
			}

			// 判斷濕度是否高于90%RH
			if(DHT11_Data.humi_int >= 90)
			{
				printf("濕度過高！！！\r\n");
				flag++;
			}
			else
			{
				flag--;
			}

			// 判斷是否需要報警
			if(flag >= 2 && mode == 1)
			{
				LCD_ShowString(10,200,200,16,16,"BEEP！！！(>__<)");
				printf("BEEP！！！(>__<)\r\n");
				BEEP = 1;
			}

			if(flag < 2)
			{
				LCD_ShowString(10,200,200,16,16,"     (- v -)    ");
				BEEP = 0;
			}

			// 重新置零
			time = 0;

			LED0 = !LED0;
		}

		if(mode == 0)
		{
			LCD_ShowString(10,200,200,16,16,"     (- v -)    ");
			BEEP = 0;
		}

		time++;
		delay_ms(10);
	}
}

bsp_dht11.h

#ifndef __DHT11_H
#define	__DHT11_H

#include "stm32f10x.h"
#include "delay.h"

#define HIGH  1
#define LOW   0

#define DHT11_CLK     RCC_APB2Periph_GPIOB
#define DHT11_PIN     GPIO_Pin_10
#define DHT11_PORT		GPIOB

//帶參宏，可以像行內函式一樣使用,輸出高電平或低電平
#define DHT11_DATA_OUT(a)	if (a)	\
					GPIO_SetBits(GPIOB,GPIO_Pin_10);\
					else		\
					GPIO_ResetBits(GPIOB,GPIO_Pin_10)
 //讀取引腳的電平
#define  DHT11_DATA_IN()	   GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_10)

typedef struct
{
	uint8_t  humi_int;		//濕度的整數部分
	uint8_t  humi_deci;	 	//濕度的小數部分
	uint8_t  temp_int;	 	//溫度的整數部分
	uint8_t  temp_deci;	 	//溫度的小數部分
	uint8_t  check_sum;	 	//校驗和

}DHT11_Data_TypeDef;

void DHT11_GPIO_Config(void);
static void DHT11_Mode_IPU(void);
static void DHT11_Mode_Out_PP(void);
uint8_t Read_DHT11(DHT11_Data_TypeDef *DHT11_Data);
static uint8_t Read_Byte(void);

#endif /* __DHT11_H */

bsp_dht11.c

#include "bsp_dht11.h"

/*
 * 函式名：DHT11_GPIO_Config
 * 描述  ：配置DHT11用到的I/O口
 * 輸入  ：無
 * 輸出  ：無
 */
void DHT11_GPIO_Config(void)
{
	/*定義一個GPIO_InitTypeDef型別的結構體*/
	GPIO_InitTypeDef GPIO_InitStructure;

	/*開啟DHT11_PORT的外設時鐘*/
	RCC_APB2PeriphClockCmd(DHT11_CLK, ENABLE);

	/*選擇要控制的DHT11_PORT引腳*/
  	GPIO_InitStructure.GPIO_Pin = DHT11_PIN;

	/*設定引腳模式為通用推挽輸出*/
  	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;

	/*設定引腳速率為50MHz */
  	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

	/*呼叫庫函式，初始化DHT11_PORT*/
  	GPIO_Init(DHT11_PORT, &GPIO_InitStructure);

	/* 拉高GPIOB10	*/
	GPIO_SetBits(DHT11_PORT, GPIO_Pin_10);
}

/*
 * 函式名：DHT11_Mode_IPU
 * 描述  ：使DHT11-DATA引腳變為上拉輸入模式
 * 輸入  ：無
 * 輸出  ：無
 */
static void DHT11_Mode_IPU(void)
{
 	  GPIO_InitTypeDef GPIO_InitStructure;

	  	/*選擇要控制的DHT11_PORT引腳*/
	  GPIO_InitStructure.GPIO_Pin = DHT11_PIN;

	   /*設定引腳模式為浮空輸入模式*/
	  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU ;

	  /*呼叫庫函式，初始化DHT11_PORT*/
	  GPIO_Init(DHT11_PORT, &GPIO_InitStructure);
}

/*
 * 函式名：DHT11_Mode_Out_PP
 * 描述  ：使DHT11-DATA引腳變為推挽輸出模式
 * 輸入  ：無
 * 輸出  ：無
 */
static void DHT11_Mode_Out_PP(void)
{
 	GPIO_InitTypeDef GPIO_InitStructure;

	 	/*選擇要控制的DHT11_PORT引腳*/
  	GPIO_InitStructure.GPIO_Pin = DHT11_PIN;

	/*設定引腳模式為通用推挽輸出*/
  	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;

	/*設定引腳速率為50MHz */
  	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

	/*呼叫庫函式，初始化DHT11_PORT*/
  	GPIO_Init(DHT11_PORT, &GPIO_InitStructure);
}

/*
 * 從DHT11讀取一個位元組，MSB先行
 */
static uint8_t Read_Byte(void)
{
	uint8_t i, temp=0;

	for(i=0;i<8;i++)
	{
		/*每bit以50us低電平標置開始，輪詢直到從機發出 的50us 低電平 結束*/
		while(DHT11_DATA_IN()==Bit_RESET);

		/*DHT11 以26~28us的高電平表示“0”，以70us高電平表示“1”，
		 *通過檢測 x us后的電平即可區別這兩個狀 ，x 即下面的延時
		 */
		delay_us(40); //延時x us 這個延時需要大于資料0持續的時間即可

		if(DHT11_DATA_IN()==Bit_SET)/* x us后仍為高電平表示資料“1” */
		{
			/* 等待資料1的高電平結束 */
			while(DHT11_DATA_IN()==Bit_SET);

			temp|=(uint8_t)(0x01<<(7-i));  //把第7-i位置1，MSB先行
		}
		else	 // x us后為低電平表示資料“0”
		{
			temp&=(uint8_t)~(0x01<<(7-i)); //把第7-i位置0，MSB先行
		}
	}
	return temp;
}
/*
 * 一次完整的資料傳輸為40bit，高位先出
 * 8bit 濕度整數 + 8bit 濕度小數 + 8bit 溫度整數 + 8bit 溫度小數 + 8bit 校驗和
 */
uint8_t Read_DHT11(DHT11_Data_TypeDef *DHT11_Data)
{
	/*輸出模式*/
	DHT11_Mode_Out_PP();
	/*主機拉低*/
	DHT11_DATA_OUT(LOW);
	/*延時18ms*/
	delay_ms(18);

	/*總線拉高 主機延時30us*/
	DHT11_DATA_OUT(HIGH);

	delay_us(30);   //延時30us

	/*主機設為輸入 判斷從機回應信號*/
	DHT11_Mode_IPU();

	/*判斷從機是否有低電平回應信號 如不回應則跳出，回應則向下運行*/
	if(DHT11_DATA_IN() == Bit_RESET)
	{
		/*輪詢直到從機發出 的80us 低電平 回應信號結束*/
		while(DHT11_DATA_IN()==Bit_RESET);

		/*輪詢直到從機發出的 80us 高電平 標置信號結束*/
		while(DHT11_DATA_IN()==Bit_SET);

		/*開始接收資料*/
		DHT11_Data->humi_int= Read_Byte();

		DHT11_Data->humi_deci= Read_Byte();

		DHT11_Data->temp_int= Read_Byte();

		DHT11_Data->temp_deci= Read_Byte();

		DHT11_Data->check_sum= Read_Byte();


		/*讀取結束，引腳改為輸出模式*/
		DHT11_Mode_Out_PP();
		/*主機拉高*/
		DHT11_DATA_OUT(HIGH);

		/*檢查讀取的資料是否正確*/
		if(DHT11_Data->check_sum == DHT11_Data->humi_int + DHT11_Data->humi_deci + DHT11_Data->temp_int+ DHT11_Data->temp_deci)
			return SUCCESS;
		else
			return ERROR;
	}
	else
	{
		return ERROR;
	}
}

ds18b20.h

#ifndef __DS18B20_H
#define __DS18B20_H
#include "sys.h"
//
//本程式只供學習使用，未經作者許可，不得用于其它任何用途
//ALIENTEK戰艦STM32開發板
//DS18B20驅動代碼
//正點原子@ALIENTEK
//技術論壇:www.openedv.com
//修改日期:2012/9/12
//版本：V1.0
//著作權所有，盜版必究，
//Copyright(C) 廣州市星翼電子科技有限公司 2009-2019
//All rights reserved
//

//IO方向設定
#define DS18B20_IO_IN()  {GPIOG->CRH&=0XFFFF0FFF;GPIOG->CRH|=8<<12;}
#define DS18B20_IO_OUT() {GPIOG->CRH&=0XFFFF0FFF;GPIOG->CRH|=3<<12;}
IO操作函式
#define	DS18B20_DQ_OUT PGout(11) //資料埠	PA0
#define	DS18B20_DQ_IN  PGin(11)  //資料埠	PA0

u8 DS18B20_Init(void);//初始化DS18B20
short DS18B20_Get_Temp(void);//獲取溫度
void DS18B20_Start(void);//開始溫度轉換
void DS18B20_Write_Byte(u8 dat);//寫入一個位元組
u8 DS18B20_Read_Byte(void);//讀出一個位元組
u8 DS18B20_Read_Bit(void);//讀出一個位
u8 DS18B20_Check(void);//檢測是否存在DS18B20
void DS18B20_Rst(void);//復位DS18B20
#endif

ds18b20.c

#include "ds18b20.h"
#include "delay.h"
//
//本程式只供學習使用，未經作者許可，不得用于其它任何用途
//ALIENTEK精英STM32開發板
//DS18B20驅動代碼
//正點原子@ALIENTEK
//技術論壇:www.openedv.com
//修改日期:2012/9/12
//版本：V1.0
//著作權所有，盜版必究，
//Copyright(C) 廣州市星翼電子科技有限公司 2009-2019
//All rights reserved
//

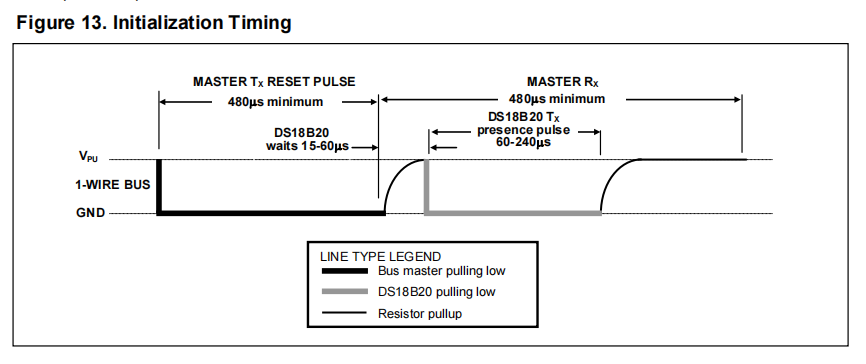

//復位DS18B20
void DS18B20_Rst(void)
{
	DS18B20_IO_OUT(); 	//SET PG11 OUTPUT
    DS18B20_DQ_OUT=0; 	//拉低DQ
    delay_us(750);    	//拉低750us
    DS18B20_DQ_OUT=1; 	//DQ=1
	delay_us(15);     	//15US
}
//等待DS18B20的回應
//回傳1:未檢測到DS18B20的存在
//回傳0:存在
u8 DS18B20_Check(void)
{
	u8 retry=0;
	DS18B20_IO_IN();	//SET PG11 INPUT
    while (DS18B20_DQ_IN&&retry<200)
	{
		retry++;
		delay_us(1);
	};
	if(retry>=200)return 1;
	else retry=0;
    while (!DS18B20_DQ_IN&&retry<240)
	{
		retry++;
		delay_us(1);
	};
	if(retry>=240)return 1;
	return 0;
}

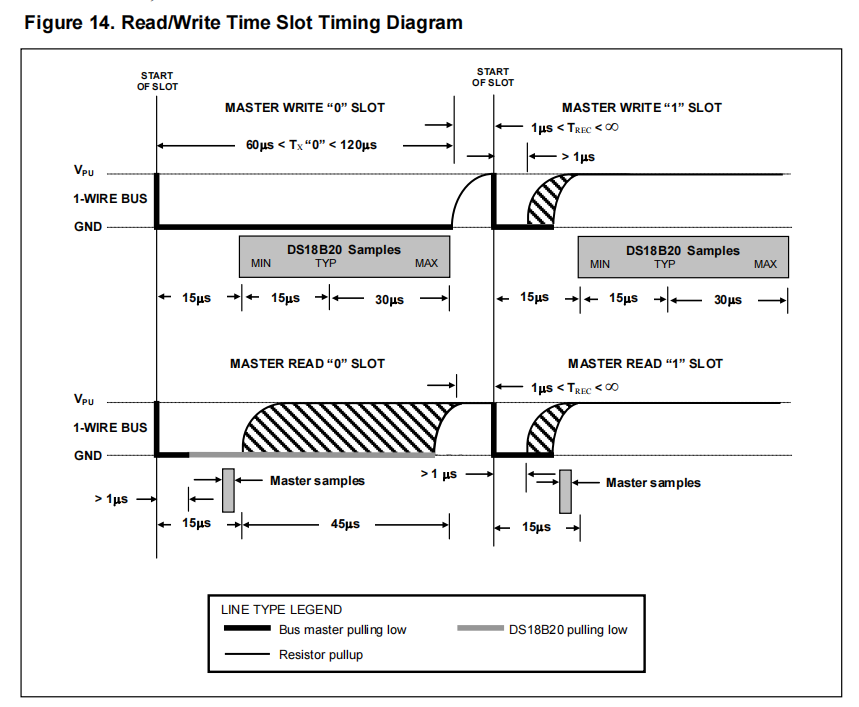

//從DS18B20讀取一個位
//回傳值：1/0
u8 DS18B20_Read_Bit(void)
{
    u8 data;
	DS18B20_IO_OUT();	//SET PG11 OUTPUT
    DS18B20_DQ_OUT=0;
	delay_us(2);
    DS18B20_DQ_OUT=1;
	DS18B20_IO_IN();	//SET PG11 INPUT
	delay_us(12);
	if(DS18B20_DQ_IN)data=1;
    else data=0;
    delay_us(50);
    return data;
}
//從DS18B20讀取一個位元組
//回傳值：讀到的資料
u8 DS18B20_Read_Byte(void)
{
    u8 i,j,dat;
    dat=0;
	for (i=1;i<=8;i++)
	{
        j=DS18B20_Read_Bit();
        dat=(j<<7)|(dat>>1);
    }
    return dat;
}
//寫一個位元組到DS18B20
//dat：要寫入的位元組
void DS18B20_Write_Byte(u8 dat)
 {
    u8 j;
    u8 testb;
	DS18B20_IO_OUT();	//SET PG11 OUTPUT;
    for (j=1;j<=8;j++)
	{
        testb=dat&0x01;
        dat=dat>>1;
        if (testb)
        {
            DS18B20_DQ_OUT=0;	// Write 1
            delay_us(2);
            DS18B20_DQ_OUT=1;
            delay_us(60);
        }
        else
        {
            DS18B20_DQ_OUT=0;	// Write 0
            delay_us(60);
            DS18B20_DQ_OUT=1;
            delay_us(2);
        }
    }
}
//開始溫度轉換
void DS18B20_Start(void)
{
    DS18B20_Rst();
	DS18B20_Check();
    DS18B20_Write_Byte(0xcc);	// skip rom
    DS18B20_Write_Byte(0x44);	// convert
}

//初始化DS18B20的IO口 DQ 同時檢測DS的存在
//回傳1:不存在
//回傳0:存在
u8 DS18B20_Init(void)
{
 	GPIO_InitTypeDef  GPIO_InitStructure;

 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOG, ENABLE);	 //使能PORTG口時鐘

 	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11;				//PORTG.11 推挽輸出
 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
 	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
 	GPIO_Init(GPIOG, &GPIO_InitStructure);

 	GPIO_SetBits(GPIOG,GPIO_Pin_11);    //輸出1

	DS18B20_Rst();

	return DS18B20_Check();
}
//從ds18b20得到溫度值
//精度：0.1C
//回傳值：溫度值 （-550~1250）
short DS18B20_Get_Temp(void)
{
    u8 temp;
    u8 TL,TH;
	short tem;
    DS18B20_Start ();  			// ds1820 start convert
    DS18B20_Rst();
    DS18B20_Check();
    DS18B20_Write_Byte(0xcc);	// skip rom
    DS18B20_Write_Byte(0xbe);	// convert
    TL=DS18B20_Read_Byte(); 	// LSB
    TH=DS18B20_Read_Byte(); 	// MSB

    if(TH>7)
    {
        TH=~TH;
        TL=~TL;
        temp=0;					//溫度為負
    }else temp=1;				//溫度為正
    tem=TH; 					//獲得高八位
    tem<<=8;
    tem+=TL;					//獲得底八位
    tem=(float)tem*0.625;		//轉換
	if(temp)return tem; 		//回傳溫度值
	else return -tem;
}

參考用圖

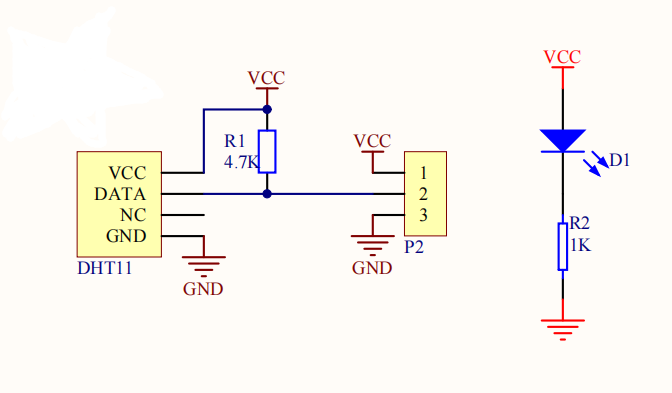

DHT11

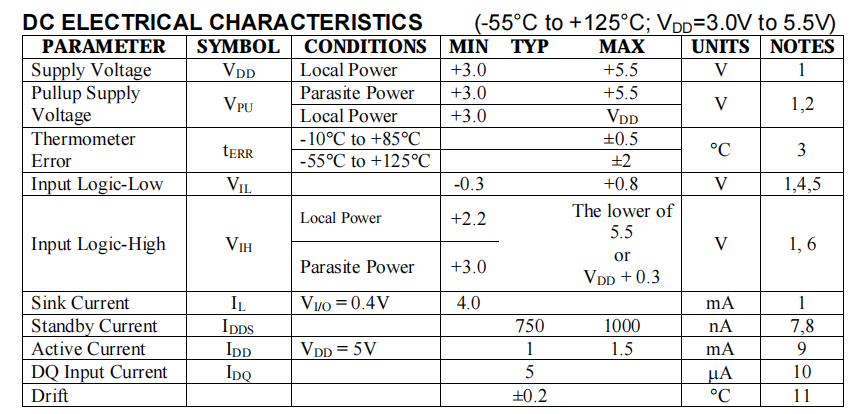

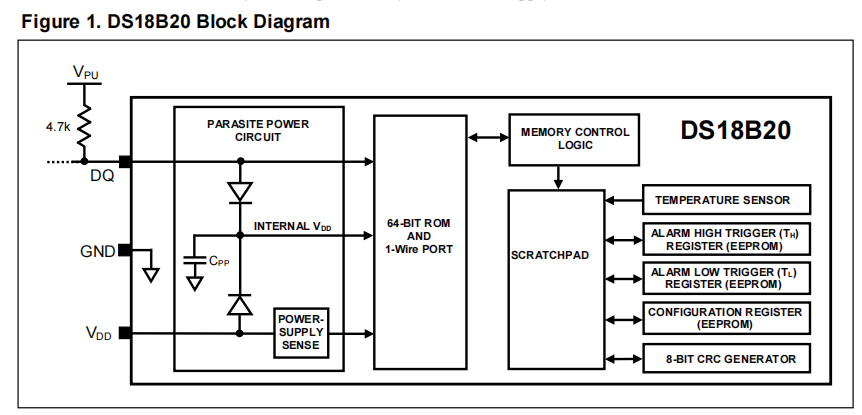

DS18B20





轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/280559.html

標籤：其他

上一篇：單片機程式燒錄的3種方式(ISP、ICP、IAP)是什么？

下一篇：Java貪吃蛇全代碼

標籤雲
其他(157675) Python(38076) JavaScript(25376) Java(17977) C(15215) 區塊鏈(8255) C＃(7972) AI(7469) 爪哇(7425) MySQL(7132) html(6777) 基礎類(6313) sql(6102) 熊猫(6058) PHP(5869) 数组(5741) R(5409) Linux(5327) 反应(5209) 腳本語言(PerlPython)(5129) 非技術區(4971) Android(4554) 数据框(4311) css(4259) 节点.js(4032) C語言(3288) json(3245) 列表(3129) 扑(3119) C++語言(3117) 安卓(2998) 打字稿(2995) VBA(2789) Java相關(2746) 疑難問題(2699) 细绳(2522) 單片機工控(2479) iOS(2429) ASP.NET(2402) MongoDB(2323) 麻木的(2285) 正则表达式(2254) 字典(2211) 循环(2198) 迅速(2185) 擅长(2169) 镖(2155) 功能(1967) .NET技术(1958) Web開發(1951) python-3.x(1918) HtmlCss(1915) 弹簧靴(1913) C++(1909) xml(1889) PostgreSQL(1872) .NETCore(1853) 谷歌表格(1846) Unity3D(1843) for循环(1842)

熱門瀏覽
  • 網閘典型架構簡述

    網閘架構一般分為兩種：三主機的三系統架構網閘和雙主機的2+1架構網閘。 三主機架構分別為內端機、外端機和仲裁機。三機無論從軟體和硬體上均各自獨立。首先從硬體上來看，三機都用各自獨立的主板、記憶體及存盤設備。從軟體上來看，三機有各自獨立的作業系統。這樣能達到完全的三機獨立。對于“2+1”系統，“2”分為 ......

    uj5u.com 2020-09-10 02:00:44 more
  • 如何從xshell上傳檔案到centos linux虛擬機里

    如何從xshell上傳檔案到centos linux虛擬機里及：虛擬機CentOs下執行 yum -y install lrzsz命令，出現錯誤：鏡像無法找到軟體包 前言 一、安裝lrzsz步驟 二、上傳檔案 三、遇到的問題及解決方案 總結 前言 提示：其實很簡單，往虛擬機上安裝一個上傳檔案的工具 ......

    uj5u.com 2020-09-10 02:00:47 more
  • 一、SQLMAP入門

    一、SQLMAP入門 1、判斷是否存在注入 sqlmap.py -u 網址/id=1 id=1不可缺少。當注入點后面的引數大于兩個時。需要加雙引號， sqlmap.py -u "網址/id=1&uid=1" 2、判斷文本中的請求是否存在注入 從文本中加載http請求，SQLMAP可以從一個文本檔案中 ......

    uj5u.com 2020-09-10 02:00:50 more
  • Metasploit 簡單使用教程

    metasploit 簡單使用教程 浩先生， 2020-08-28 16:18:25 分類專欄： kail 網路安全 linux 文章標簽： linux資訊安全 編輯 著作權 metasploit 使用教程 前言 一、Metasploit是什么？ 二、準備作業 三、具體步驟 前言 Msfconsole ......

    uj5u.com 2020-09-10 02:00:53 more
  • 游戲逆向之驅動層與用戶層通訊

    驅動層代碼： #pragma once #include <ntifs.h> #define add_code CTL_CODE(FILE_DEVICE_UNKNOWN,0x800,METHOD_BUFFERED,FILE_ANY_ACCESS) /* 更多游戲逆向視頻www.yxfzedu.com ......

    uj5u.com 2020-09-10 02:00:56 more
  • 北斗電力時鐘（北斗授時服務器）讓網路資料更精準

    北斗電力時鐘（北斗授時服務器）讓網路資料更精準 北斗電力時鐘（北斗授時服務器）讓網路資料更精準 京準電子科技官微——ahjzsz 近幾年，資訊技術的得了快速發展，互聯網在逐漸普及，其在人們生活和生產中都得到了廣泛應用，并且取得了不錯的應用效果。計算機網路資訊在電力系統中的應用，一方面使電力系統的運行 ......

    uj5u.com 2020-09-10 02:01:03 more
  • 【CTF】CTFHub 技能樹 彩蛋 writeup

    ?碎碎念 CTFHub：https://www.ctfhub.com/ 筆者入門CTF時時剛開始刷的是bugku的舊平臺，后來才有了CTFHub。 感覺不論是網頁UI設計，還是題目質量，賽事跟蹤，工具軟體都做得很不錯。 而且因為獨到的金幣制度的確讓人有一種想去刷題賺金幣的感覺。 個人還是非常喜歡這個 ......

    uj5u.com 2020-09-10 02:04:05 more
  • 02windows基礎操作

    我學到了一下幾點 Windows系統目錄結構與滲透的作用 常見Windows的服務詳解 Windows埠詳解 常用的Windows注冊表詳解 hacker DOS命令詳解（net user / type /md /rd/ dir /cd /net use copy、批處理 等） 利用dos命令制作 ......

    uj5u.com 2020-09-10 02:04:18 more
  • 03.Linux基礎操作

    我學到了以下幾點 01Linux系統介紹02系統安裝，密碼啊破解03Linux常用命令04LAMP 01LINUX windows： win03 8 12 16 19 配置不繁瑣 Linux：redhat,centos(紅帽社區版)，Ubuntu server,suse unix:金融機構，證券，銀 ......

    uj5u.com 2020-09-10 02:04:30 more
  • 05HTML

    01HTML介紹 02頭部標簽講解03基礎標簽講解04表單標簽講解 HTML前段語言 js1.了解代碼2.根據代碼 懂得挖掘漏洞 （POST注入/XSS漏洞上傳）3.黑帽seo 白帽seo 客戶網站被黑帽植入劫持代碼如何處理4.熟悉html表單 <html><head><title>TDK標題，描述 ......

    uj5u.com 2020-09-10 02:04:36 more
最新发布
  • 2023年最新微信小程式抓包教程

    01 開門見山 隔一個月發一篇文章，不過分。 首先回顧一下《微信系結手機號資料庫被脫庫事件》，我也是第一時間得知了這個訊息，然后跟蹤了整件事情的經過。下面是這起事件的相關截圖以及近日流出的一萬條資料樣本： 個人認為這件事也沒什么，還不如關注一下之前45億快遞資料查詢渠道疑似在近日復活的訊息。 訊息是 ......

    uj5u.com 2023-04-20 08:48:24 more
  • web3 產品介紹：metamask 錢包 使用最多的瀏覽器插件錢包

    Metamask錢包是一種基于區塊鏈技術的數字貨幣錢包，它允許用戶在安全、便捷的環境下管理自己的加密資產。Metamask錢包是以太坊生態系統中最流行的錢包之一，它具有易于使用、安全性高和功能強大等優點。 本文將詳細介紹Metamask錢包的功能和使用方法。 一、 Metamask錢包的功能 數字資 ......

    uj5u.com 2023-04-20 08:47:46 more
  • vulnhub_Earth

    前言 靶機地址->>>vulnhub_Earth 攻擊機ip：192.168.20.121 靶機ip：192.168.20.122 參考文章 https://www.cnblogs.com/Jing-X/archive/2022/04/03/16097695.html https://www.cnb ......

    uj5u.com 2023-04-20 07:46:20 more
  • 從4k到42k，軟體測驗工程師的漲薪史，給我看哭了

    清明節一過，盲猜大家已經無心上班，在數著日子準備過五一，但一想到銀行卡里的余額……瞬間心情就不美麗了。最近，2023年高校畢業生就業調查顯示，本科畢業月平均起薪為5825元。調查一出，便有很多同學表示自己又被平均了。看著這一資料，不免讓人想到前不久中國青年報的一項調查：近六成大學生認為畢業10年內會 ......

    uj5u.com 2023-04-20 07:44:00 more
  • 最新版本 Stable Diffusion 開源 AI 繪畫工具之中文自動提詞篇

    🎈 標簽生成器 由于輸入正向提示詞 prompt 和反向提示詞 negative prompt 都是使用英文，所以對學習母語的我們非常不友好 使用網址：https://tinygeeker.github.io/p/ai-prompt-generator 這個網址是為了讓大家在使用 AI 繪畫的時候 ......

    uj5u.com 2023-04-20 07:43:36 more
  • 漫談前端自動化測驗演進之路及測驗工具分析

    隨著前端技術的不斷發展和應用程式的日益復雜，前端自動化測驗也在不斷演進。隨著 Web 應用程式變得越來越復雜，自動化測驗的需求也越來越高。如今，自動化測驗已經成為 Web 應用程式開發程序中不可或缺的一部分，它們可以幫助開發人員更快地發現和修復錯誤，提高應用程式的性能和可靠性。 ......

    uj5u.com 2023-04-20 07:43:16 more
  • CANN開發實踐：4個DVPP記憶體問題的典型案例解讀

    摘要：由于DVPP媒體資料處理功能對存放輸入、輸出資料的記憶體有更高的要求（例如，記憶體首地址128位元組對齊），因此需呼叫專用的記憶體申請介面，那么本期就分享幾個關于DVPP記憶體問題的典型案例，并給出原因分析及解決方法。 本文分享自華為云社區《FAQ_DVPP記憶體問題案例》，作者：昇騰CANN。 DVPP ......

    uj5u.com 2023-04-20 07:43:03 more
  • msf學習

    msf學習 以kali自帶的msf為例 一、msf核心模塊與功能 msf模塊都放在/usr/share/metasploit-framework/modules目錄下 1、auxiliary 輔助模塊，輔助滲透（埠掃描、登錄密碼爆破、漏洞驗證等） 2、encoders 編碼器模塊，主要包含各種編碼 ......

    uj5u.com 2023-04-20 07:42:59 more
  • Halcon軟體安裝與界面簡介

    1. 下載Halcon17版本到到本地 2. 雙擊安裝包后 3. 步驟如下 1.2 Halcon軟體安裝 界面分為四大塊 1. Halcon的五個助手 1) 影像采集助手：與相機連接，設定相機引數，采集影像 2) 標定助手：九點標定或是其它的標定，生成標定檔案及內參外參，可以將像素單位轉換為長度單位 ......

    uj5u.com 2023-04-20 07:42:17 more
  • 在MacOS下使用Unity3D開發游戲

    第一次發博客，先發一下我的游戲開發環境吧。 去年2月份買了一臺MacBookPro2021 M1pro(以下簡稱mbp)，這一年來一直在用mbp開發游戲。我大致分享一下我的開發工具以及使用體驗。 1、Unity 官網鏈接： https://unity.cn/releases 我一般使用的Apple ......

    uj5u.com 2023-04-20 07:40:19 more

Copyright © 2010-2020 有解無憂
