在嵌入式專案開發中，經常會涉及到資料的互動，比如汽車電子產品中的CAN通信，資料的收發經常是偶發的，一般有事件產生，就會回觸發一些網路資料，這些網路資料在總線上往往是偶爾產生的，而且可能會集中觸發，但是對于單個處理器，是不能及時處理多個集中觸發的任務的，因此必須要借助資料緩沖技術，當然首先需要硬體資源支持，再才能通過軟體依次處理這些緩沖資料，

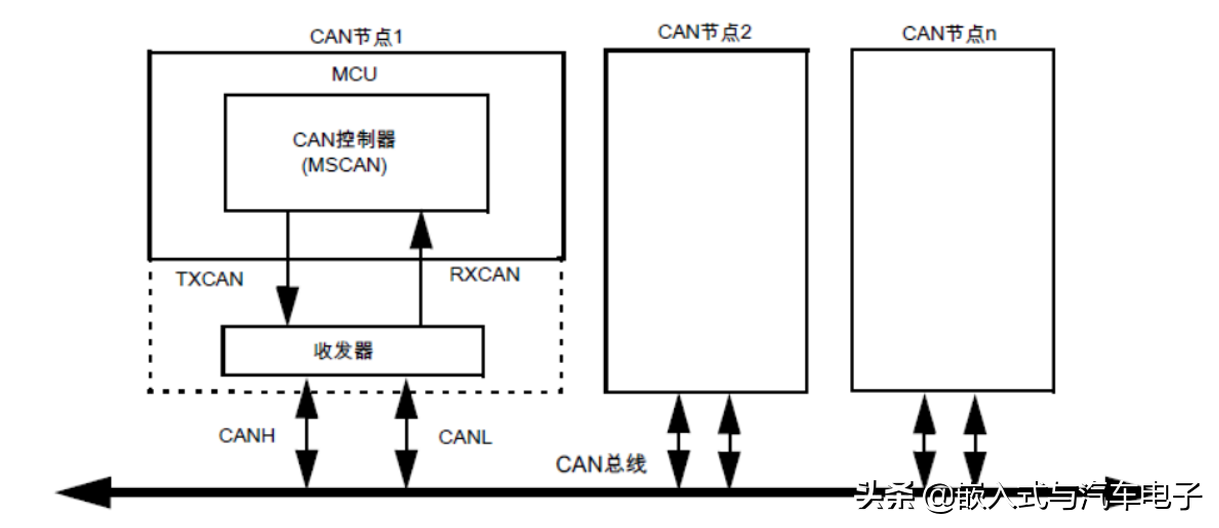

我們先來看一下CAN總線系統：
我們還是以實際專案舉例，比如選用NXP KEA128的單片機，其CAN接收、發送緩沖區特性描述如下：
? 采用FIFO 存盤方案的5個接識訓沖區
? 3 個發送緩沖區，采用“本地優先級”概念進行內部排序
這里相當于接收有5個緩沖區，發送有3個緩沖區，接收一般多于發送，因為發送是主動的，可控的；而接收是被動的，不可控的，

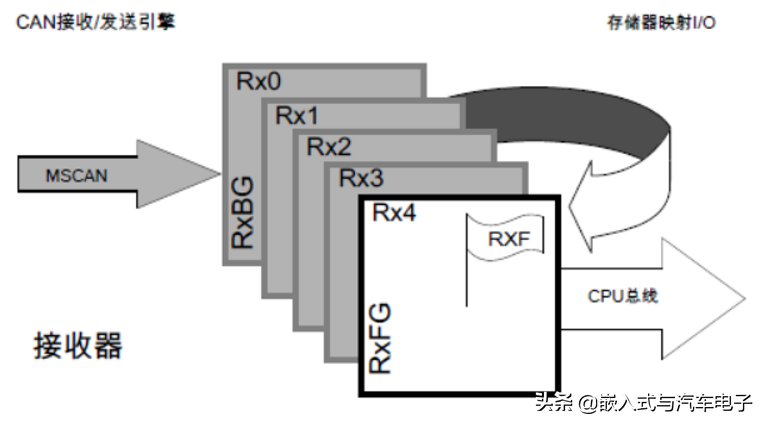

接收報文緩沖采用如下的結構：
從Rx0到Rx4，采用FIFO也就是先進先出的原則，硬體接識訓沖器有5個，也就是說這款處理器，在一個處理周期內，底層最多存放5個資料幀，也就是說同一時間內只能接收5個資料幀，多了就會被覆寫掉，
接收報文中斷函式
void MSCAN_RX_Handler(void)
{
stMsgBuf * pBuf;
......
pBuf = &(RxMsgBuf[RMB_i]);
pBuf->Dat[0] = MSCAN_REDSR0;
pBuf->Dat[1] = MSCAN_REDSR1;
pBuf->Dat[2] = MSCAN_REDSR2;
pBuf->Dat[3] = MSCAN_REDSR3;
pBuf->Dat[4] = MSCAN_REDSR4;
pBuf->Dat[5] = MSCAN_REDSR5;
pBuf->Dat[6] = MSCAN_REDSR6;
pBuf->Dat[7] = MSCAN_REDSR7;
pBuf->DatLen = (MSCAN_RDLR & 0x0F);
pBuf->IDReg[0] = MSCAN_RSIDR0;
pBuf->IDReg[1] = MSCAN_RSIDR1;
RMB_i++;
if (RMB_i >= 5)
{
RMB_i = 0;
}
......
}依靠中斷函式接收到的所有報文，盡量要在一個時間片里全部處理完成，如果處理不完，就必須用到二級快取，二級快取的空間可以比實際硬體快取空間定義得大一點，比如這里的RxMsgBuf[RMB_i]，可以定義8到16個緩沖空間，那么接收中斷函式就可以改成：
void MSCAN_RX_Handler(void)
{
stMsgBuf * p2Buf;
......
p2Buf = &(RxMsg2Buf[RM2B_i]);
p2Buf->Dat[0] = MSCAN_REDSR0;
p2Buf->Dat[1] = MSCAN_REDSR1;
p2Buf->Dat[2] = MSCAN_REDSR2;
p2Buf->Dat[3] = MSCAN_REDSR3;
p2Buf->Dat[4] = MSCAN_REDSR4;
p2Buf->Dat[5] = MSCAN_REDSR5;
p2Buf->Dat[6] = MSCAN_REDSR6;
p2Buf->Dat[7] = MSCAN_REDSR7;
p2Buf->DatLen = (MSCAN_RDLR & 0x0F);
p2Buf->IDReg[0] = MSCAN_RSIDR0;
p2Buf->IDReg[1] = MSCAN_RSIDR1;
RM2B_i++;
if (RM2B_i >= 16)
{
RM2B_i = 0;
}
......
}這里的“二級快取”，實際上是一個純軟體概念，就是為了解決如果一個時間片處理不完當前收到的所有報文，是可以累積到下個時間片再處理的，中斷函式只負責把收到的報文往二級快取里放，當然這里放滿了16個的話，也會產生二級快取溢位，所以應用層的處理函式也需要及時去提取報文做處理，

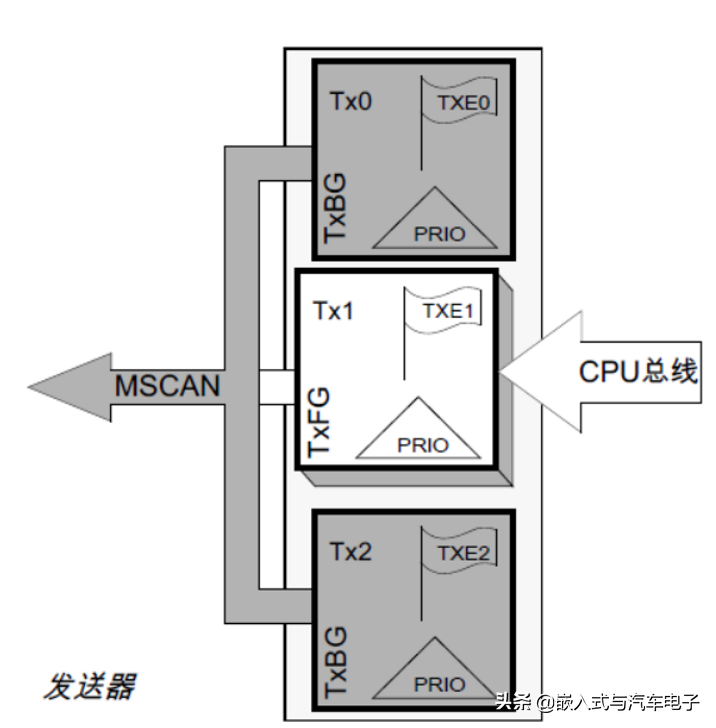

與之相對應的發送報文緩沖采用如下的結構：
其實和接收報文的緩沖原理上差不多，只是優先級可以自己配置，相對接收實作起來會比較簡單，也不需要建立二級快取，因為完全可以自己控制發送流量，
