前言
前期準備可以參考我的這篇文章 STM32F103+ESP8266（WiFi）模塊 實作AP模式下的TCP C/S 和 UDP Client，重復部分不再贅述，
功能介紹：

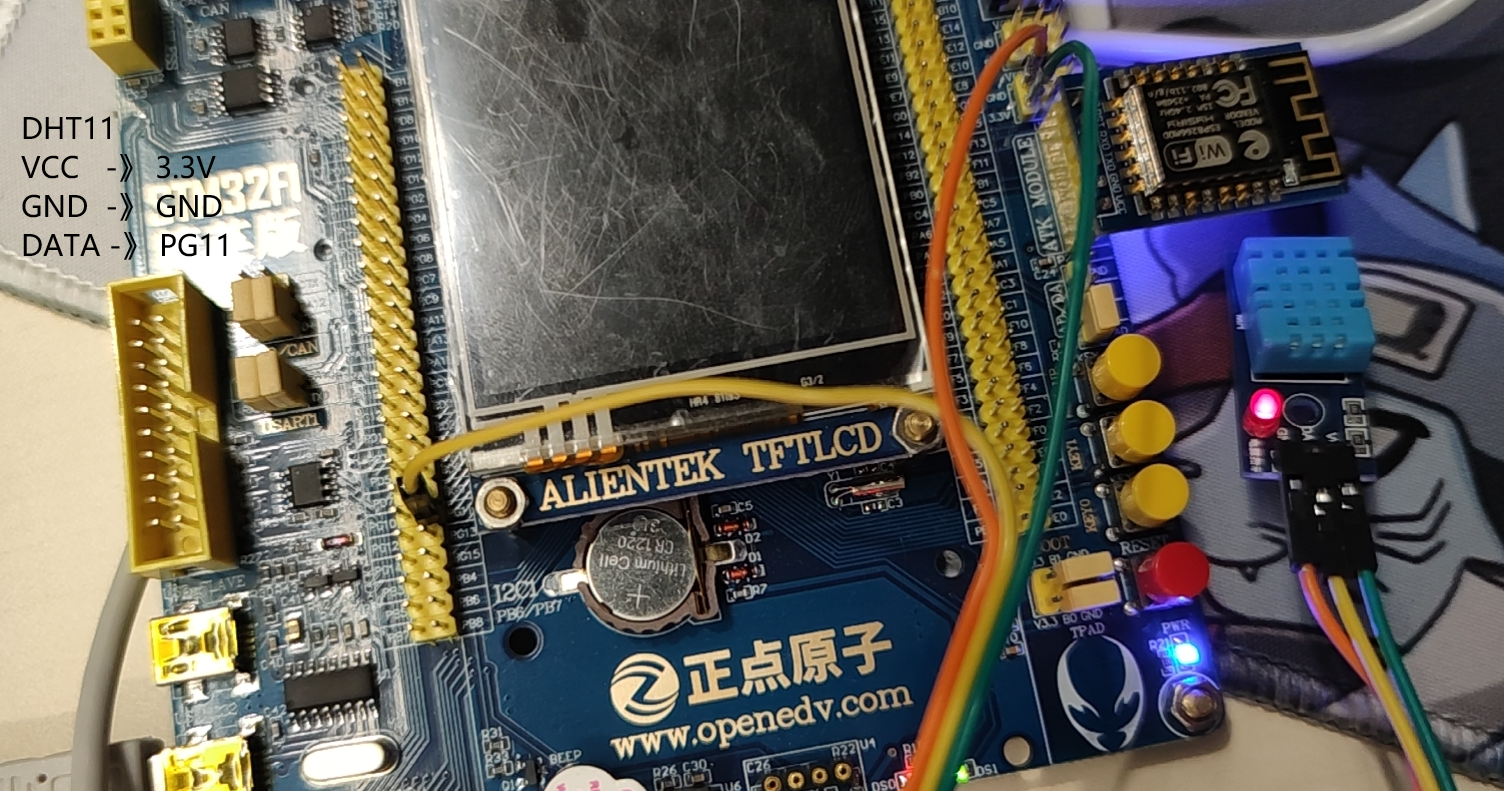

AP STA STA+AP 模式下，建立tcp/udp連接后，發送指定命令，控制LED1和蜂鳴器的開關，讀取DHT11模塊溫濕度資料，
命令如下：（每行都是一條命令，不要有換行等）具體實作在common.c中
LED1 ON
LED1 OFF
BEEP ON
BEEP OFF
GET T&H
工程下載：
碼云 GitHub
效果圖

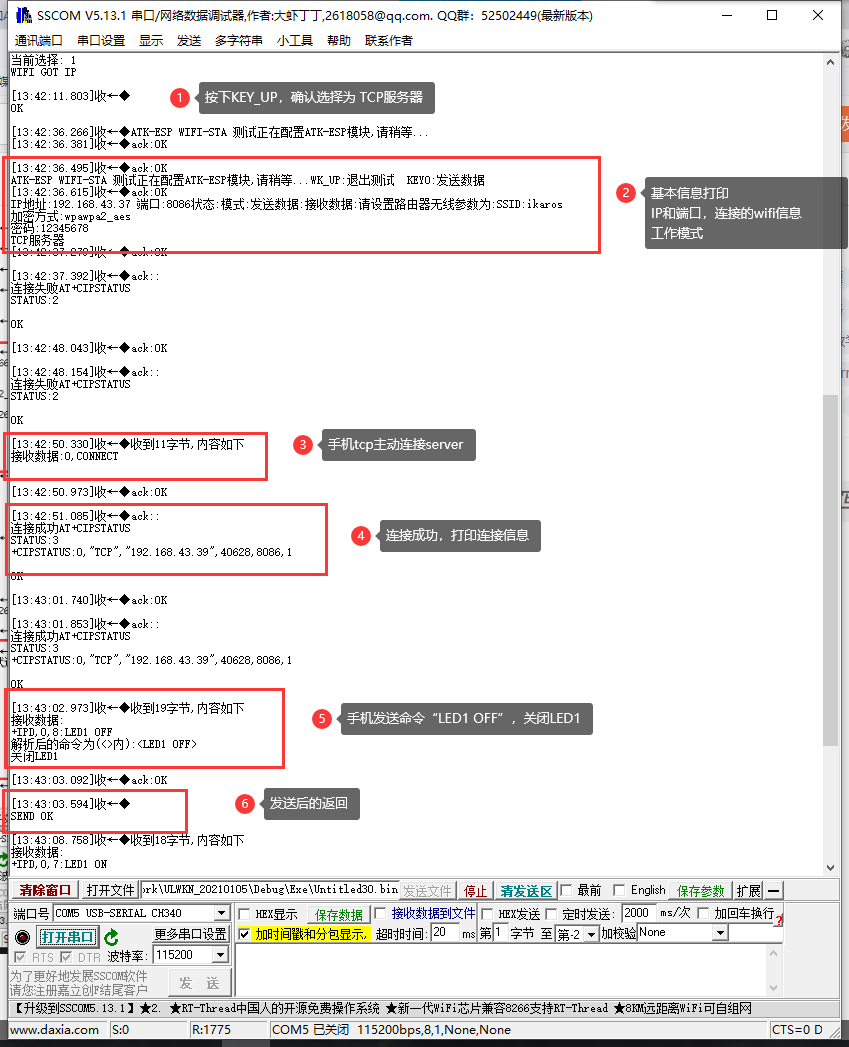

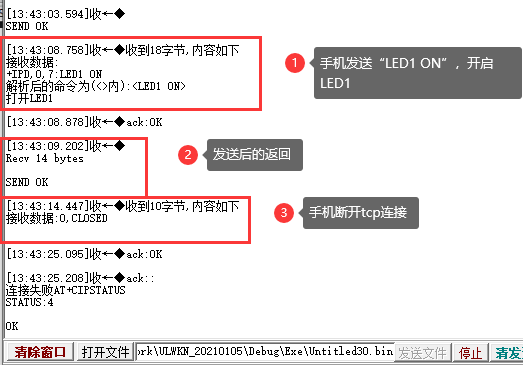

STA模式 TCP服務器 控制LED1的亮滅
main.c中呼叫atk_8266_test();
atk_8266_test(); //進入ATK_ESP8266測驗
common.c中 配置要連接wifi的資訊
//WIFI STA模式,設定要去連接的路由器無線引數,請根據你自己的路由器設定,自行修改.
const u8* wifista_ssid="ikaros"; //路由器SSID號
const u8* wifista_encryption="wpawpa2_aes"; //wpa/wpa2 aes加密方式
const u8* wifista_password="12345678"; //連接密碼
準備2個手機（有WiFi的電腦，接入路由器等都可以），一個打開熱點，根據配置設定ssid、加密和密碼，

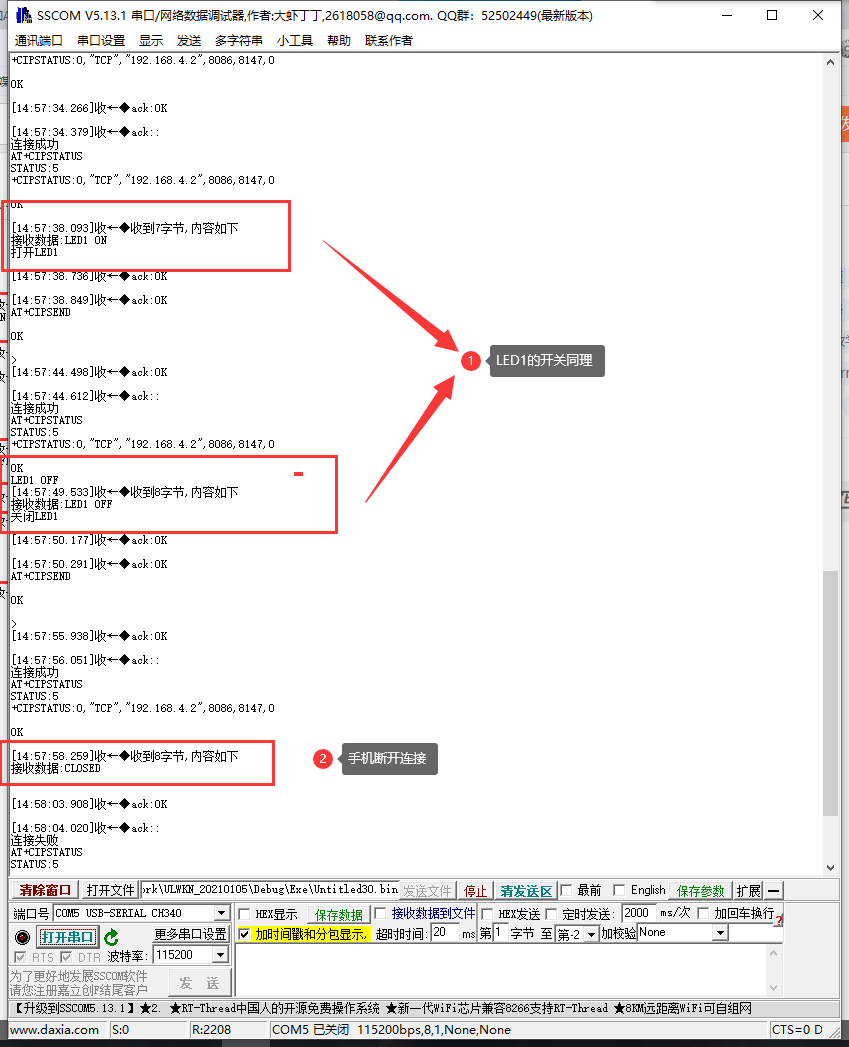

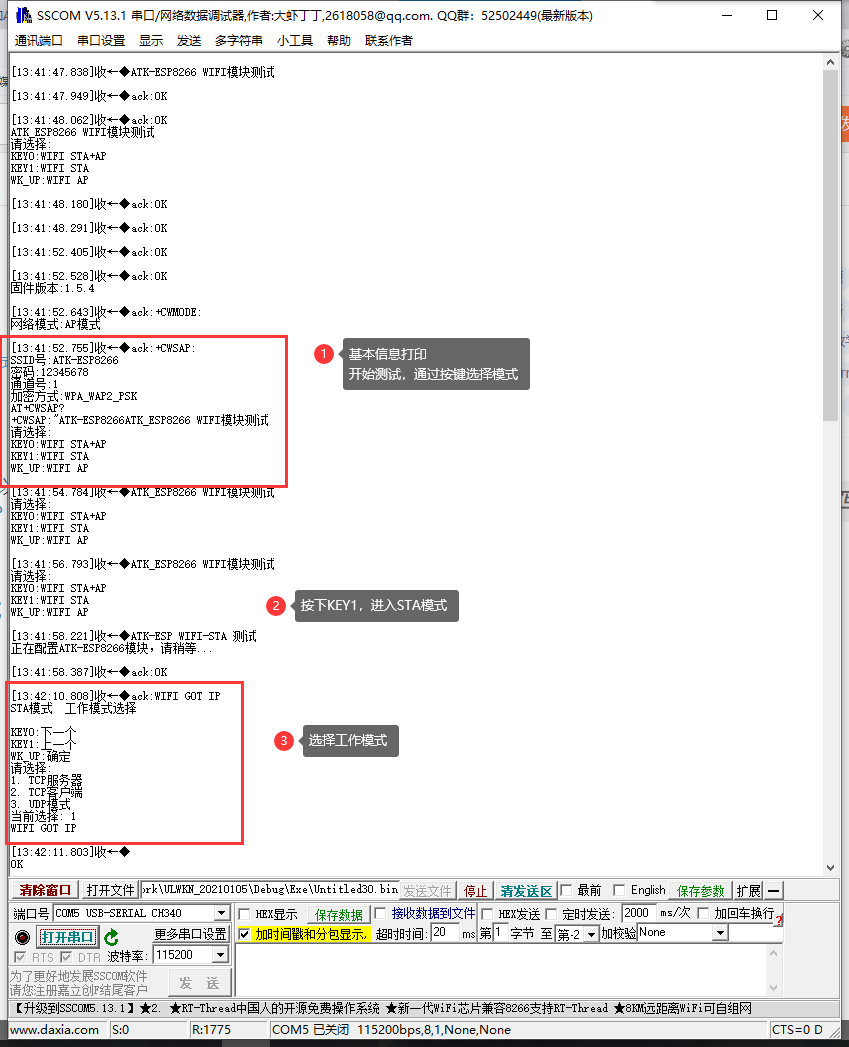

串口除錯打開，相關配置需要串口資訊協助完成，

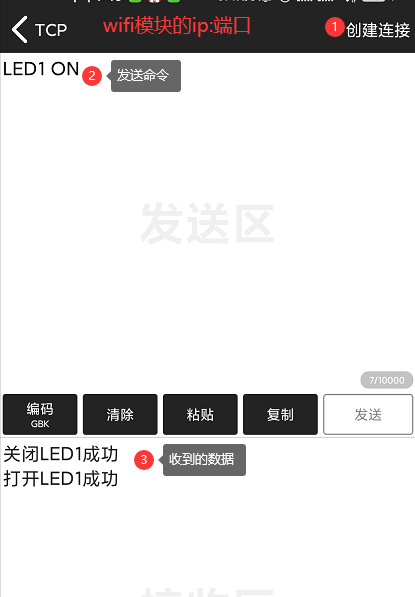

手機也連上同一個wifi，打開 網路除錯工具，我用的是“網路測驗”，創建tcp連接

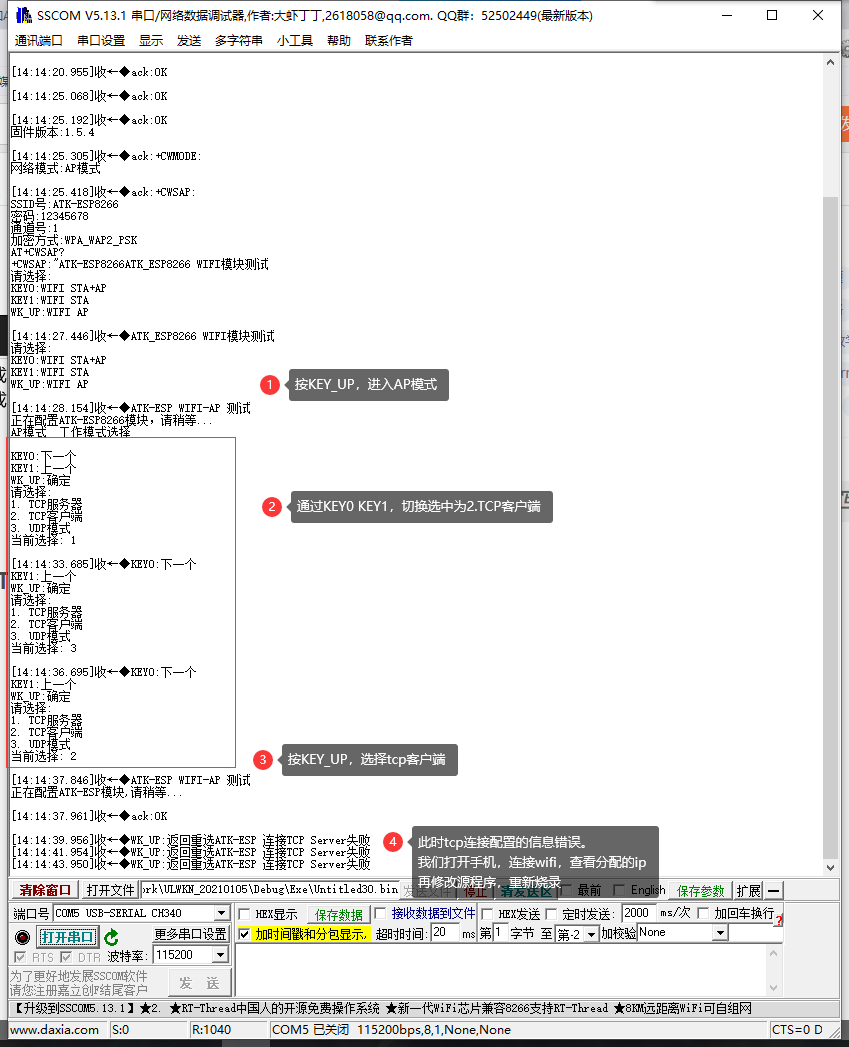

AP模式 TCP客戶端 控制蜂鳴器的開關

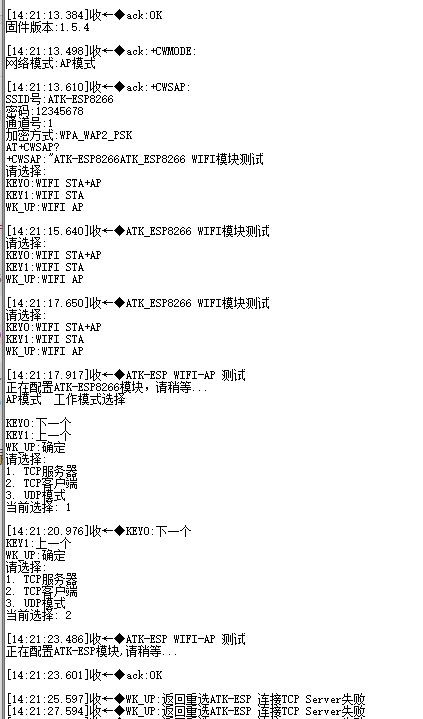

復位，打開串口
手機連接wifi，查看分配的ip
修改代碼wifiap.c中的atk_8266_wifiap_test函式中的ipbuf
u8 ipbuf[16] = "192.168.4.2"; // 改為手機分配到的ip
埠在common.c中，我們保持不變
//連接埠號:8086,可自行修改為其他埠.
const u8* portnum="8086";
重新編譯燒錄，打開串口，重復剛才的操作

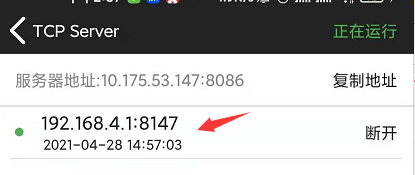

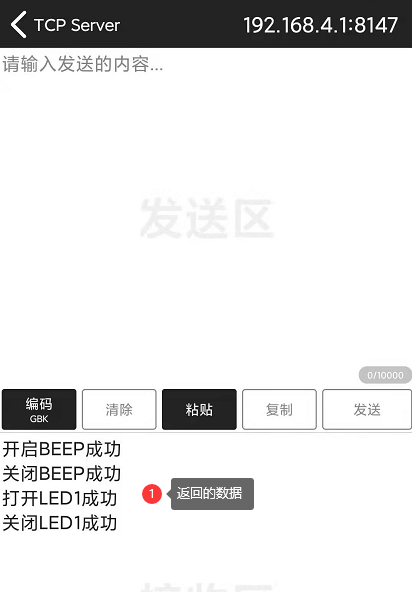

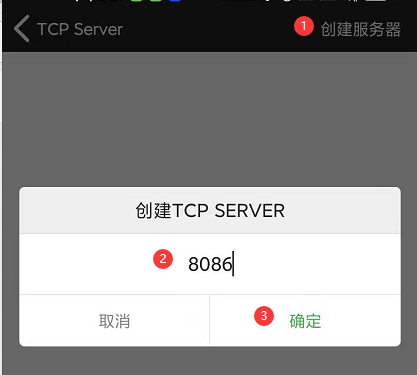

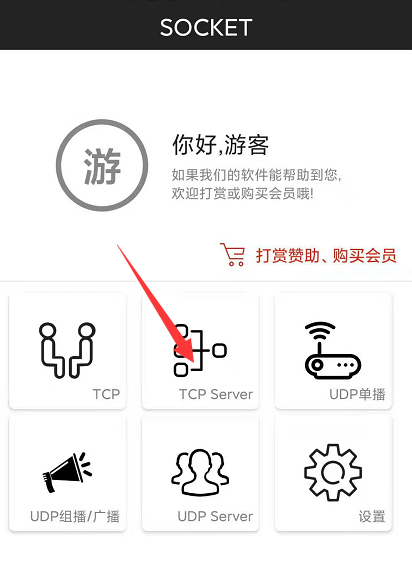

手機開啟tcp server，監聽8086埠，
等待主動連接

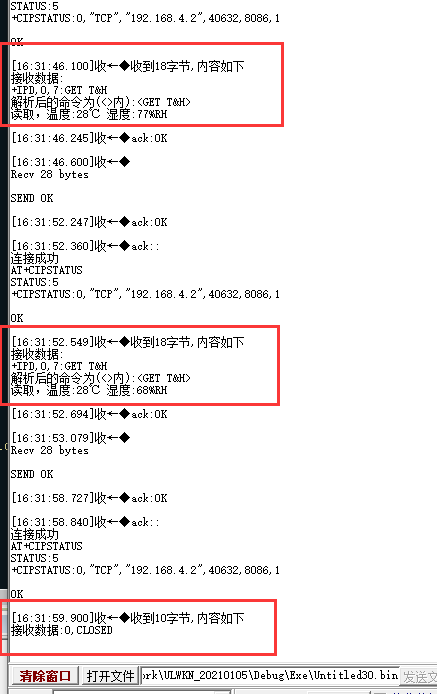

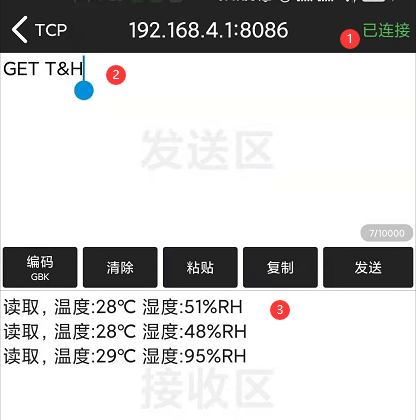

AP模式 TCP服務器 讀取溫濕度

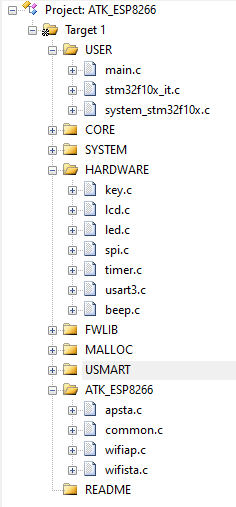

核心代碼
下載：碼云 GitHub
main.c呼叫的atk_8266_test();
#include "sys.h"
#include "delay.h"
#include "usart.h"
#include "led.h"
#include "lcd.h"
#include "key.h"
#include "usmart.h"
#include "malloc.h"
#include "usart3.h"
#include "common.h"
#include "beep.h"
#include "dht11.h"
// AP模式測驗
void ap_demo(void);
int main(void)
{
delay_init(); //延時函式初始化
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//設定中斷優先級分組為組2：2位搶占優先級，2位回應優先級
uart_init(115200); //串口初始化為115200
usmart_dev.init(72); //初始化USMART
LED_Init(); //初始化與LED連接的硬體介面
KEY_Init(); //初始化按鍵
BEEP_Init(); //初始化蜂鳴器
//LCD_Init(); //初始化LCD
usart3_init(115200); //初始化串口3
my_mem_init(SRAMIN); //初始化內部記憶體池
//LCD_Clear(BLACK);
while(DHT11_Init()) //DHT11初始化
{
printf("DHT11 Error\r\n");
}
delay_ms(1000);
BEEP = 0;
LED1 = 0;
// ap_demo();
atk_8266_test(); //進入ATK_ESP8266測驗
}
// AP模式測驗
void ap_demo(void)
{
u8 timex = 0;
u8 netpro = 0; //網路模式 0,TCP服務器 1,TCP客戶端 2,UDP模式
u8 key;
u8 ipbuf[16] = "192.168.4.2"; //IP (根據你的設備連上模塊后分配到的IP填寫）
u8 *p;
u16 t = 999; //加速第一次獲取鏈接狀態
u16 rlen = 0;
u8 constate = 0; //連接狀態
while(atk_8266_send_cmd("AT","OK",20))//檢查WIFI模塊是否在線
{
atk_8266_quit_trans();//退出透傳
atk_8266_send_cmd("AT+CIPMODE=0","OK",200); //關閉透傳模式
printf("未檢測到模塊!!!\r\n");
delay_ms(800);
printf("嘗試連接模塊...\r\n");
}
while(atk_8266_send_cmd("ATE0","OK",20));//關倍訓顯
printf("ATK_ESP8266 WIFI模塊測驗\r\n");
printf("WIFI AP\r\n");
atk_8266_msg_show(0, 0, 0);
while(1)
{
delay_ms(10);
atk_8266_at_response(1);//檢查ATK-ESP8266模塊發送過來的資料,及時上傳給電腦
printf("ATK-ESP WIFI-AP 測驗\r\n");
printf("正在配置ATK-ESP8266模塊，請稍等...\r\n");
p=mymalloc(SRAMIN,32); //申請32位元組記憶體
PRESTA:
if(netpro&0X02) //UDP
{
printf("ATK-ESP WIFI-AP 測驗\r\n");
printf("正在配置ATK-ESP模塊,請稍等...\r\n");
sprintf((char*)p,"AT+CIPSTART=\"UDP\",\"%s\",%s",ipbuf,(u8*)portnum); //配置目標UDP服務器
atk_8266_send_cmd("AT+CIPMUX=0","OK",100); //單鏈接模式
while(atk_8266_send_cmd(p,"OK",500));
}
else //TCP
{
if(netpro&0X01) //TCP Client 透傳模式測驗
{
printf("ATK-ESP WIFI-AP 測驗\r\n");
printf("正在配置ATK-ESP模塊,請稍等...\r\n");
atk_8266_send_cmd("AT+CIPMUX=0","OK",20); //0：單連接，1：多連接
sprintf((char*)p,"AT+CIPSTART=\"TCP\",\"%s\",%s",ipbuf,(u8*)portnum); //配置目標TCP服務器
while(atk_8266_send_cmd(p,"OK",200))
{
printf("WK_UP:回傳重選");
printf("ATK-ESP 連接TCP Server失敗"); //連接失敗
key=KEY_Scan(0);
if(key==WKUP_PRES)goto PRESTA;
}
atk_8266_send_cmd("AT+CIPMODE=1","OK",200); //傳輸模式為：透傳
}
else //TCP Server
{
printf("ATK-ESP WIFI-AP 測驗\r\n");
printf("正在配置ATK-ESP模塊,請稍等...\r\n");
atk_8266_send_cmd("AT+CIPMUX=1","OK",20); //0：單連接，1：多連接
sprintf((char*)p,"AT+CIPSERVER=1,%s",(u8*)portnum);
atk_8266_send_cmd(p,"OK",20); //開啟Server模式，埠號為8086
}
}
printf("配置ATK-ESP模塊成功!\r\n");
delay_ms(200);
printf("WK_UP:退出測驗 KEY0:發送資料\r\n");
atk_8266_get_wanip(ipbuf);//服務器模式,獲取WAN IP
sprintf((char*)p,"IP地址:%s 埠:%s",ipbuf,(u8*)portnum);
printf("%s\r\n",p); //顯示IP地址和埠
atk_8266_wificonf_show(30,180,"請用設備連接WIFI熱點:",(u8*)wifiap_ssid,(u8*)wifiap_encryption,(u8*)wifiap_password);
printf("狀態:%s\r\n",(u8*)ATK_ESP8266_WORKMODE_TBL[netpro]); //連接狀態
USART3_RX_STA=0;
while(1)
{
key=KEY_Scan(0);
if(key==WKUP_PRES) //WK_UP 退出測驗
{
atk_8266_quit_trans(); //退出透傳
atk_8266_send_cmd("AT+CIPMODE=0","OK",20); //關閉透傳模式
myfree(SRAMIN,p); //釋放記憶體
return;
}
else if(key==KEY0_PRES) //KEY0 發送資料
{
if((netpro==3)||(netpro==2)) //UDP
{
sprintf((char*)p,"ATK-8266%s測驗%02d\r\n",ATK_ESP8266_WORKMODE_TBL[netpro],t/10);//測驗資料
printf("發送資料:%s\r\n",p);
atk_8266_send_cmd("AT+CIPSEND=25","OK",200); //發送指定長度的資料
delay_ms(200);
atk_8266_send_data(p,"OK",100); //發送指定長度的資料
timex=100;
}
else if((netpro==1)) //TCP Client
{
atk_8266_quit_trans();
atk_8266_send_cmd("AT+CIPSEND","OK",20); //開始透傳
sprintf((char*)p,"ATK-8266%s測驗%02d\r\n",ATK_ESP8266_WORKMODE_TBL[netpro],t/10);//測驗資料
printf("發送資料:%s\r\n",p);
u3_printf("%s",p);
timex=100;
}
else //TCP Server
{
sprintf((char*)p,"ATK-8266%s測驗%02d\r\n",ATK_ESP8266_WORKMODE_TBL[netpro],t/10);//測驗資料
printf("發送資料:%s\r\n",p);
atk_8266_send_cmd("AT+CIPSEND=0,25","OK",200); //發送指定長度的資料
delay_ms(200);
atk_8266_send_data(p,"OK",100); //發送指定長度的資料
timex=100;
}
}
if(timex)timex--;
t++;
delay_ms(5);
if(USART3_RX_STA&0X8000) //接收到一次資料了
{
rlen=USART3_RX_STA&0X7FFF; //得到本次接收到的資料長度
USART3_RX_BUF[rlen]=0; //添加結束符
sprintf((char*)p,"收到%d位元組,內容如下",rlen);//接收到的位元組數
printf("%s\r\n",p); //顯示接收到的資料長度
printf("接收資料:%s\r\n",USART3_RX_BUF);//顯示接收到的資料
USART3_RX_STA=0;
// USART3收到的資料進行決議
recv_data_analysis(netpro, USART3_RX_BUF);
if(constate!='+')t=1000; //狀態為還未連接,立即更新連接狀態
else t=0; //狀態為已經連接了,10秒后再檢查
}
if(t==1000)//連續10秒鐘沒有收到任何資料,檢查連接是不是還存在.
{
constate=atk_8266_consta_check();//得到連接狀態
if(constate=='+')printf("連接成功\r\n"); //連接狀態
else printf("連接失敗\r\n");
t=0;
}
if((t%20)==0)LED0=!LED0;
atk_8266_at_response(1);
}
}
}
在 wifiap.c wifista.c apsta.c中，在收到USART3資料時，呼叫recv_data_analysis函式，傳入當前模式和收到的資料，進行決議
// USART3收到的資料進行決議
recv_data_analysis(netpro, USART3_RX_BUF);
在common.c中，recv_data_analysis函式實作如下
// USART3收到的資料進行決議
void send_data_to_usart3(u8 netpro, char *data)
{
u8 len = 0;
u8 buf[20] = {0};
len = strlen(data);
if((netpro==3)||(netpro==2)) //UDP
{
sprintf((char*)buf, "AT+CIPSEND=%d", len);
atk_8266_send_cmd(buf,"OK",200); //發送指定長度的資料
delay_ms(200);
atk_8266_send_data((u8 *)data,"OK",100); //發送指定長度的資料
}
else if((netpro==1)) //TCP Client
{
atk_8266_quit_trans();
atk_8266_send_cmd("AT+CIPSEND","OK",20); //開始透傳
u3_printf("%s", data);
}
else // TCP server
{
sprintf((char*)buf, "AT+CIPSEND=0,%d", len);
atk_8266_send_cmd(buf,"OK",200); //發送指定長度的資料
delay_ms(200);
atk_8266_send_data((u8 *)data,"OK",100); //發送指定長度的資料
}
}
// USART3收到的資料進行決議
void recv_data_analysis(u8 netpro, u8 *USART3_RX_BUF)
{
char *ptr = NULL;
char buf[100] = {0};
u8 temperature = 0;
u8 humidity = 0;
ptr = mymalloc(SRAMIN, 600); //申請600位元組記憶體
if((netpro==1)) //TCP Client
{
sprintf(ptr, "%s", USART3_RX_BUF);
}
else //TCP Server
{
ptr = strstr((char *)USART3_RX_BUF, ":");
if(NULL != ptr)
{
// ptr指標后移一位
ptr++;
printf("決議后的命令為(<>內):<%s>\r\n", ptr);
}
}
// 接收到的資料進行處理
if(strcmp(ptr, "LED1 ON") == 0)
{
LED1 = 0;
printf("打開LED1\r\n");
send_data_to_usart3(netpro, "打開LED1成功\r\n");
}
else if(strcmp(ptr, "LED1 OFF") == 0)
{
LED1 = 1;
printf("關閉LED1\r\n");
send_data_to_usart3(netpro, "關閉LED1成功\r\n");
}
else if(strcmp(ptr, "BEEP OFF") == 0)
{
BEEP = 0;
printf("關閉BEEP\r\n");
send_data_to_usart3(netpro, "關閉BEEP成功\r\n");
}
else if(strcmp(ptr, "BEEP ON") == 0)
{
BEEP = 1;
printf("開啟BEEP\r\n");
send_data_to_usart3(netpro, "開啟BEEP成功\r\n");
}
else if(strcmp(ptr, "GET T&H") == 0)
{
DHT11_Read_Data(&temperature, &humidity); //讀取溫濕度值
sprintf(buf, "讀取，溫度:%d℃ 濕度:%d%%RH\r\n", temperature, humidity);
printf("%s", buf);
send_data_to_usart3(netpro, buf);
}
myfree(SRAMIN, ptr); // 釋放記憶體
}
