大家好，我是小麥，趁著今天休假，給大家推薦一個開源的串口虛擬示波器專案，可以實時顯示串口傳輸的資料，非常直觀，當然也可以做二次開發，非常的靈活，
基本功能
專案地址：https://github.com/CieNTi/serial_port_plotter
這是一個Windows應用程式，可顯示來自串行埠的實時資料，使用Qt和QCustomPlot庫構建，
具體有哪些功能：
-
范圍無限制：新的通道資料會創建一個新圖形并使用它；
-
無資料點限制：保留所有接收到的資料，以便用戶可以瀏覽舊資料；
-
無波特率限制：經過測驗高達
912600 bps； -
使用滑鼠進行縮放和拖動（滾輪或單擊，僅限于X軸）;
-
在圖上移動會在狀態欄中顯示圖形的X和Y值；
-
頻道名稱圖例（雙擊進行修改）；
-
頻道選擇（點擊圖例文字）；
-
支持正負整數和浮點數；
-
可以輸出影像保存為
PNG； -
可以到處資料為
CSV； -
自動縮放到可見圖；

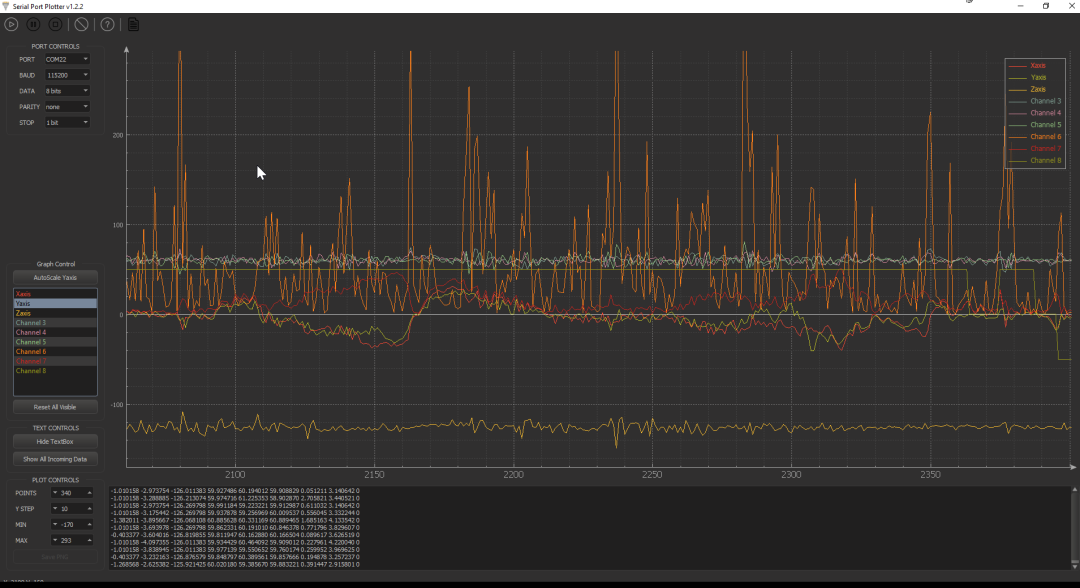

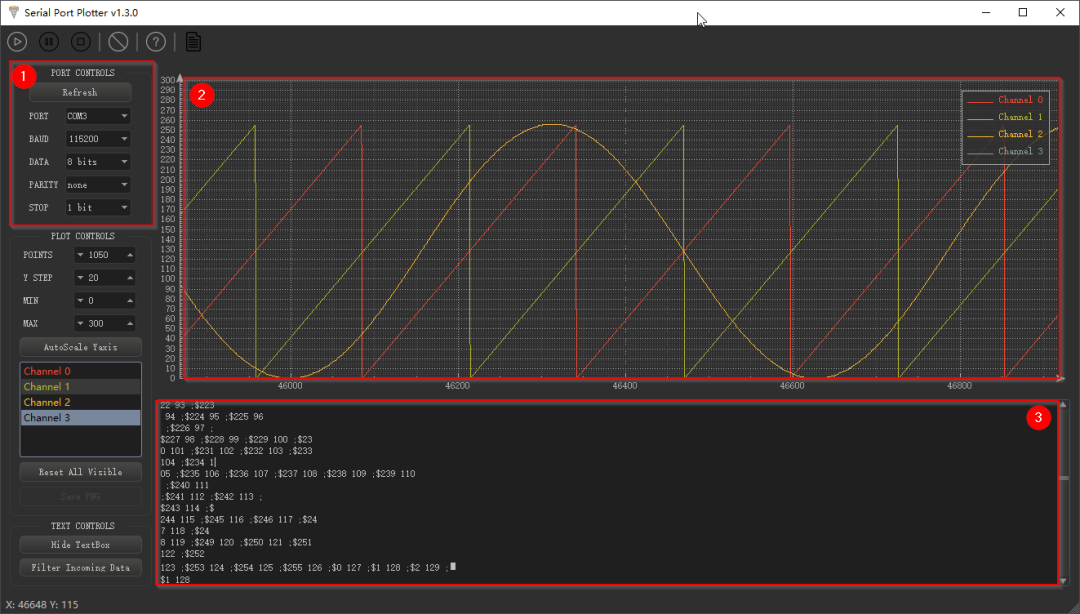

使用比較簡單，在軟體布局中大致有三個地方經常使用：
-
串口的基本配置（配置串口通訊的引數）；
-
串口資料圖形顯示區（用于顯示波形）；
-
串口資料顯示區域（串口的資料基本都會顯示出來）；
如何使用程式？
只需通過串行埠發送整數資料即可，
該應用程式期望使用某種格式，以便可以區分值，
發送的資料都必須以$開頭，并以;結尾 （分號）和內部的整數需要用空格分隔，
如何顯示波形？
這個軟體上傳資料非常簡單，每一幀資料保持格式如下：
printf("$%d %d;",data1,data2);
根據要顯示的資料量，可以調整資料點的數量，
例如，如果每10毫秒（100 Hz）從mbed的串行埠發送一次資料，并且繪圖儀設定為顯示500點，它將包含5秒鐘資料的資訊，
支持整數和浮點數（單精度和雙精度），
測驗
簡單測驗一下這個軟體，需要向PC發送資料，具體按照幀格式printf("$%d %d;",data1,data2)即可；
本文基于STM32F767-Nucleo-144的開發板，通過STM32CubeIDE進行開發，連續從單片機往PC發送三個資料；
while (1)
{
data_1++;
data_2++;
angle+=0.01;
data_sin = sin(angle);
data_3 = data_sin*128 + 128;
/* USER CODE END WHILE */
printf("$%d %d %d;",data_1,data_2,data_3);
//printf("hello\n");
/* USER CODE BEGIN 3 */
}

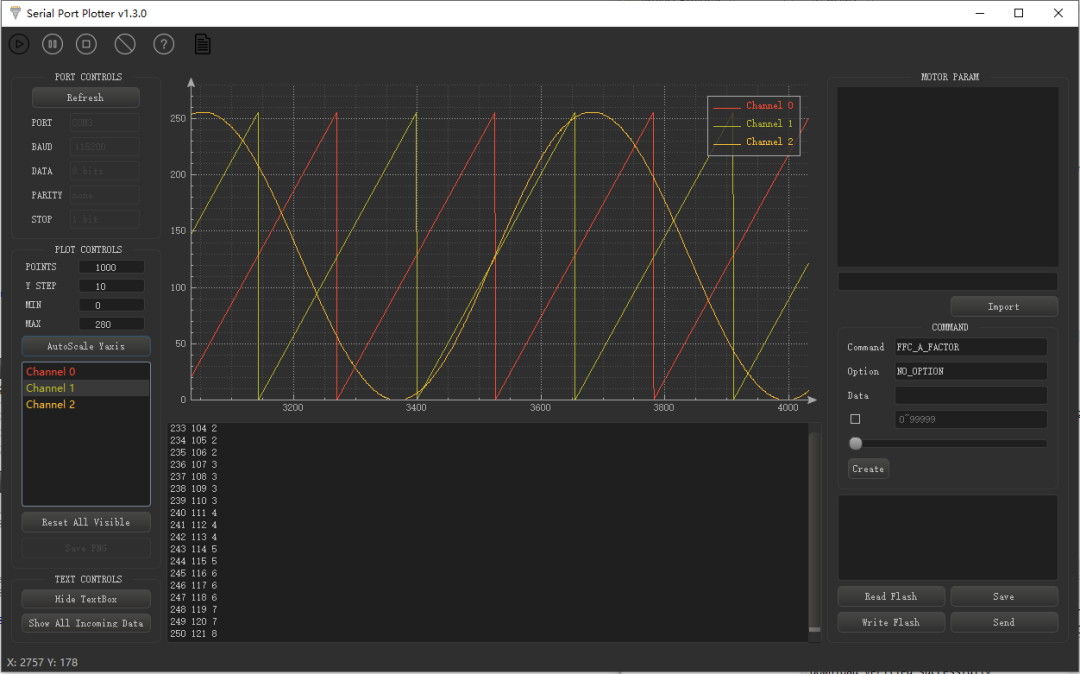

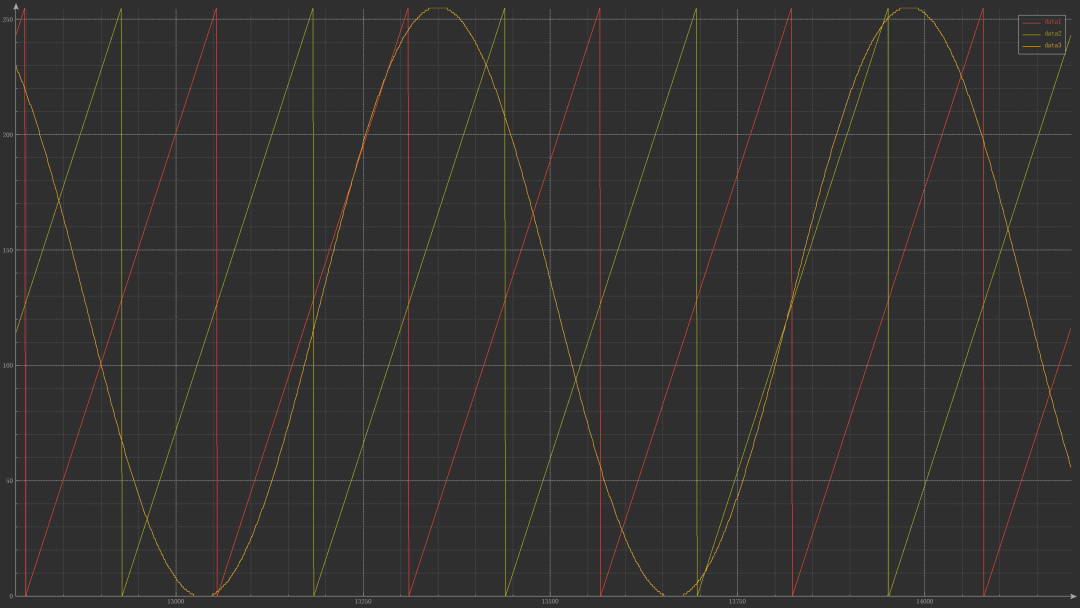

最終結果如下，基本符合要求；
進行二次開發

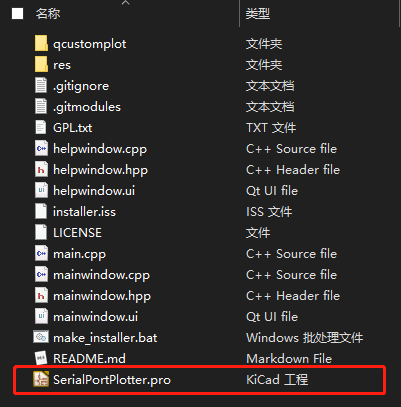

該專案是在QtCreator環境下開發的，需要在PC上搭建Qt的開發環境，安裝QtCreator之后，打開專案目錄下的.pro的工程檔案即可，然后就可以隨意添加自己需要加入的功能，原始碼目錄如下圖所示；
下面是我以前專案中加入的一些控制指令，還有讀寫Flash的操作，具體如下所示；
一個超贊的開源串口虛擬示波器專案
