Unity實戰篇，快速搭建體素風格關卡地圖（Tile3D | 我的世界 | Voxel | 場景 | 編輯器）

一、前言

嗨，大家好，我是新發，

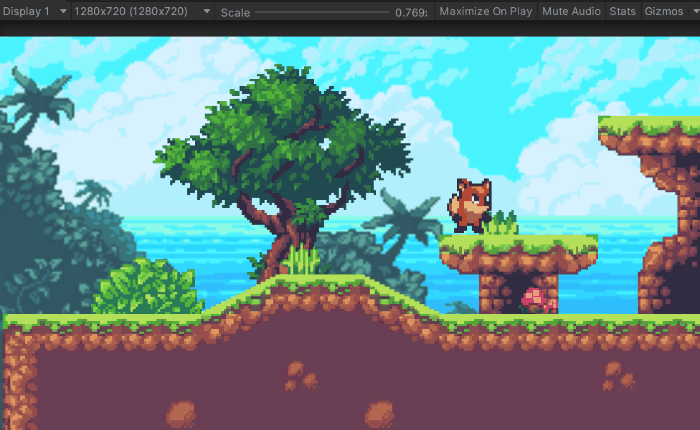

之前我寫了一篇Unity使用2D Tilemap制作經典2D橫版游戲關卡場景地圖的文章：《[Unity 2D] 重溫紅白機經典FC游戲，順便教你快速搭建2D游戲關卡（Tilemap | 場景 | 地圖）》

又寫了一篇Unity使用HexTiles制作廣州地鐵3D地圖的文章：《[原創] 用Unity等比例制作廣州地鐵，廣州加油，早日戰勝疫情（Unity | 地鐵地圖 | 第三人稱視角）》

這兩篇文章的點贊、收藏量都蠻高的，今天，我再寫一篇3D體素（voxel）場景地圖制作的文章吧~

二、本文最終效果

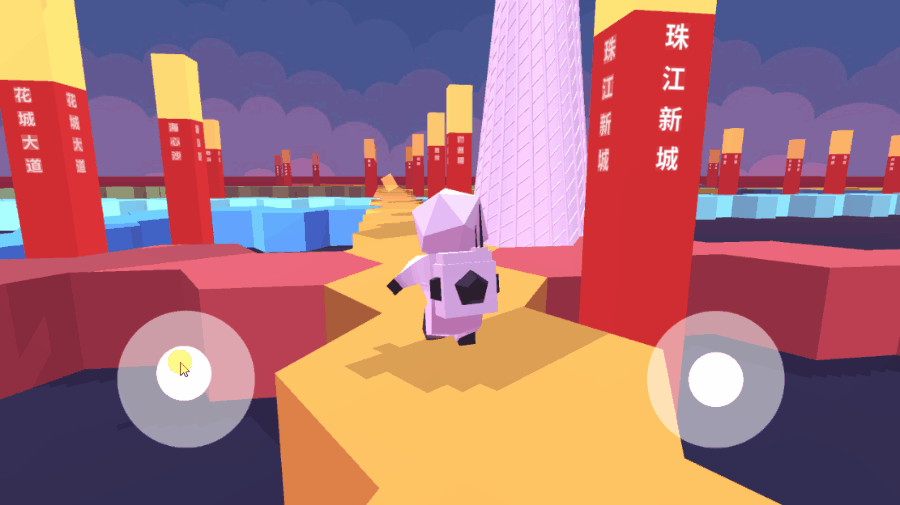

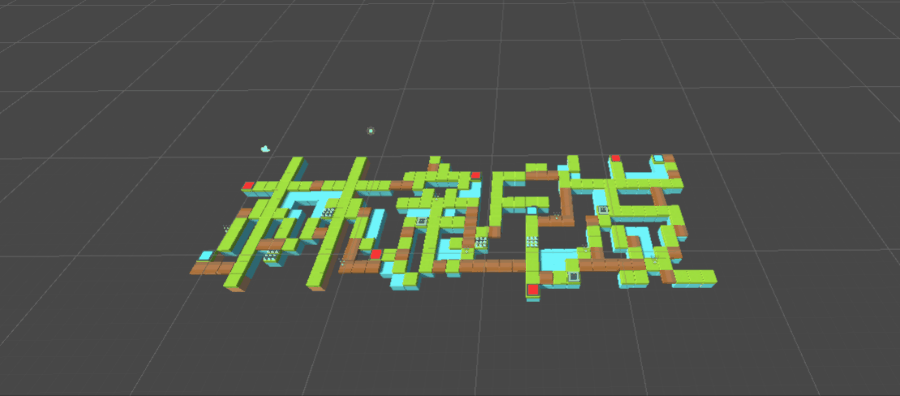

本文最終運行效果：

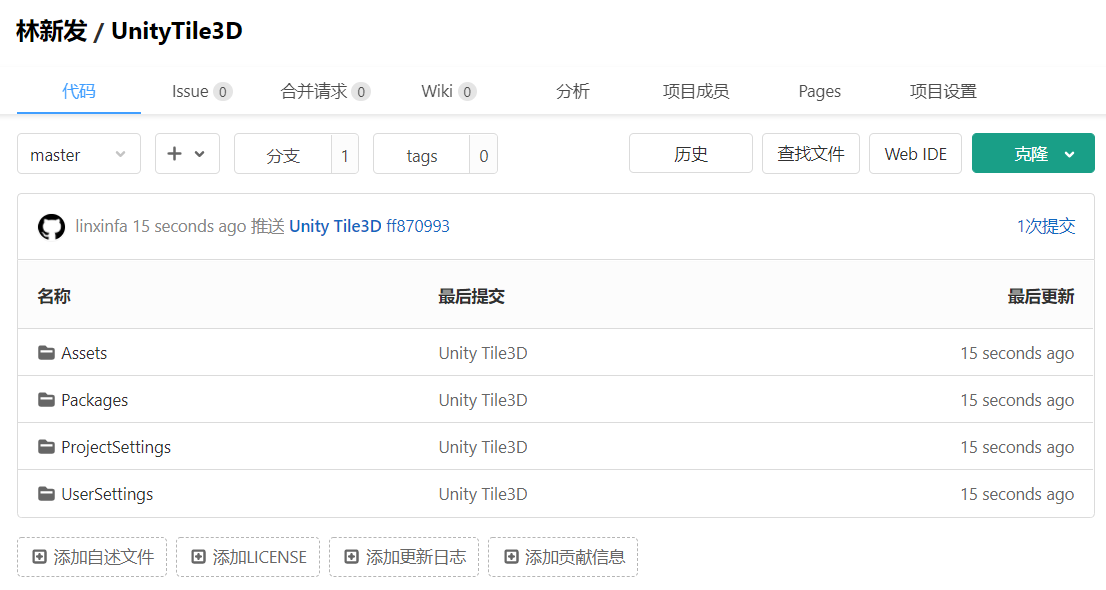

本工程原始碼已上傳到CodeChina，感興趣的同學可自行下載學習，
地址：https://codechina.csdn.net/linxinfa/UnityTile3D
注：我使用的Unity版本：Unity 2021.1.7f1c1 (64-bit)，

三、MAST工具基本操作

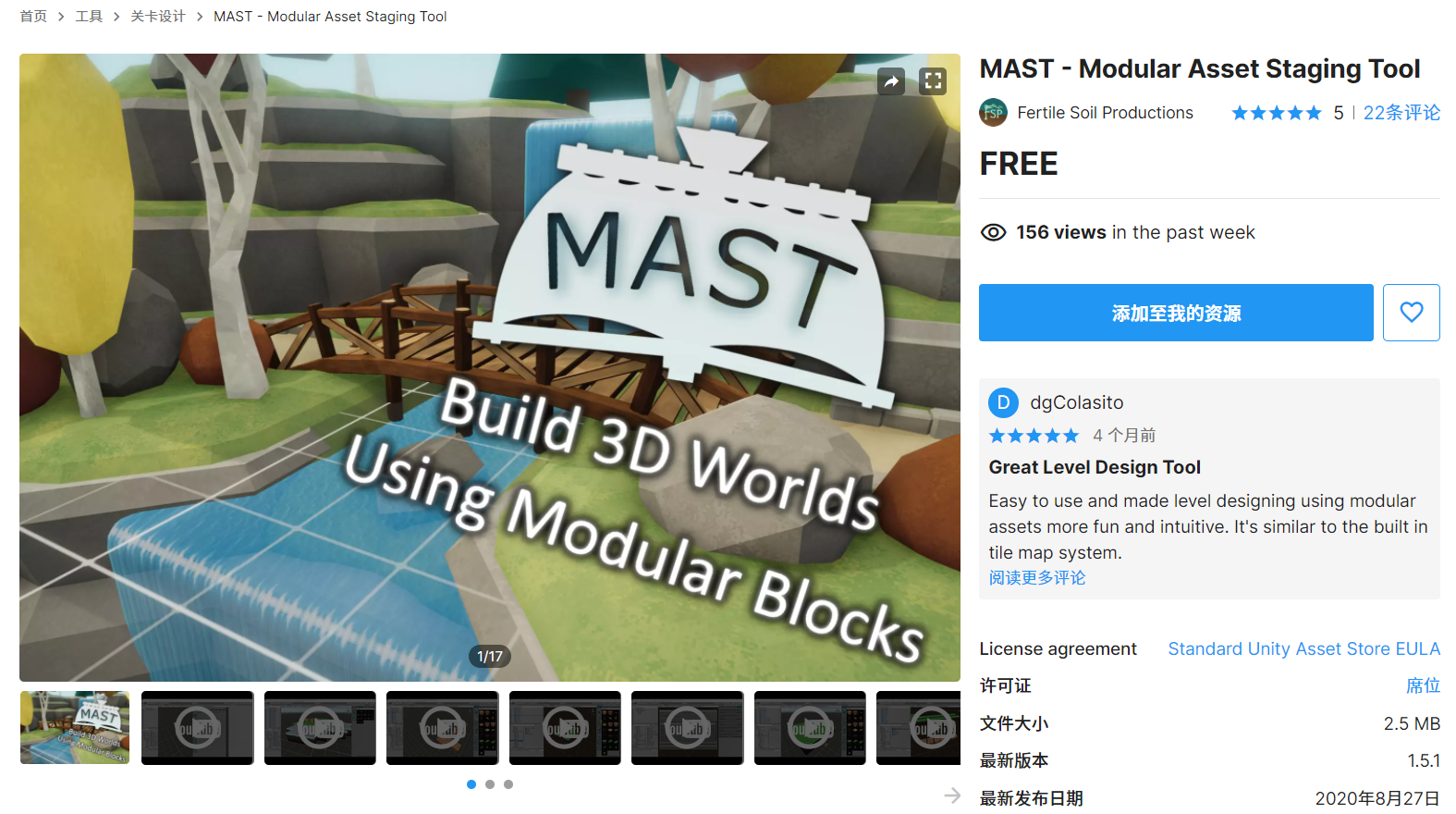

1、工具下載：Modular Asset Staging Tool（MAST）

本文使用到的體素地圖編輯器是MAST，全稱Modular Asset Staging Tool，可以在Unity AssetStore上免費下載使用，新發良心推薦，建議收藏~
下載地址：https://assetstore.unity.com/packages/tools/level-design/mast-modular-asset-staging-tool-154939

2、匯入工具：Import

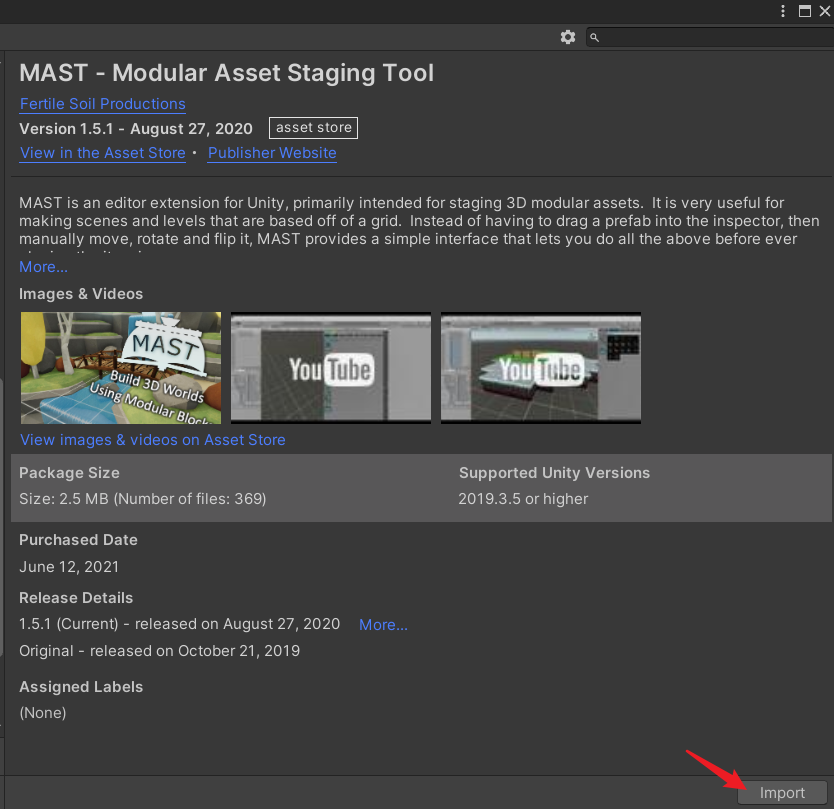

在Unity的Package Manager中下載完成后，點擊Import按鈕，將工具匯入到工程中，

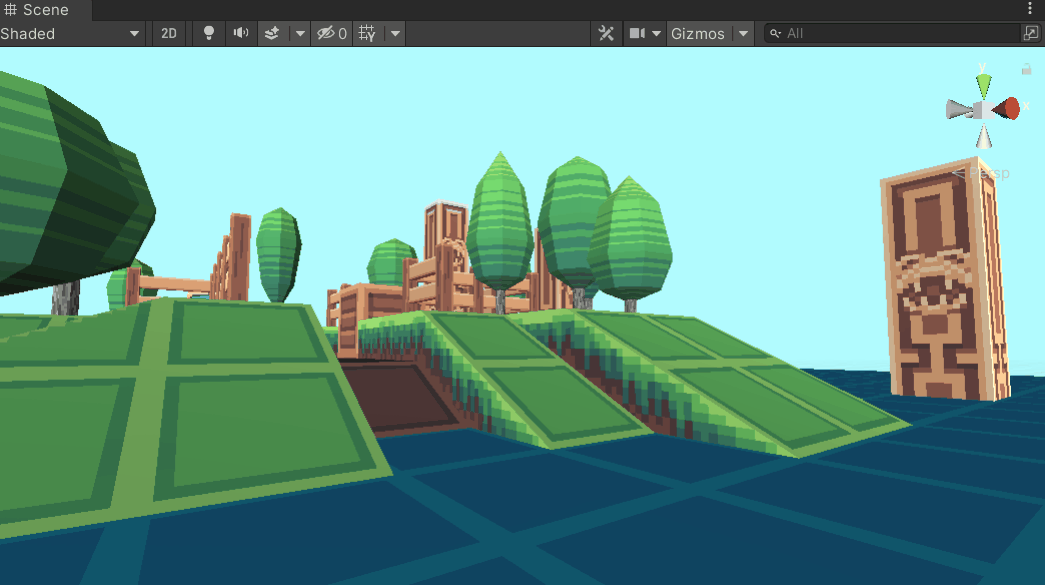

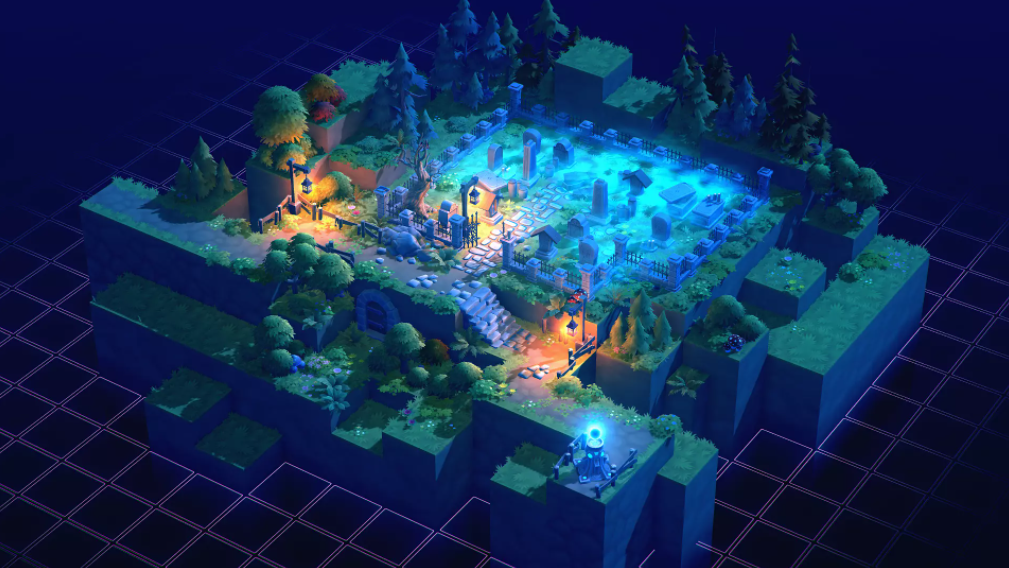

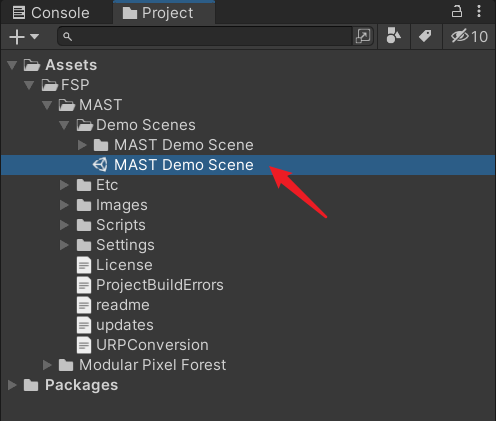

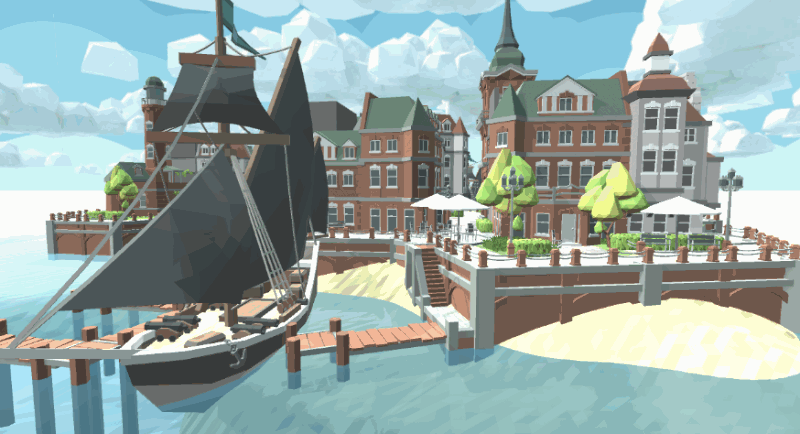

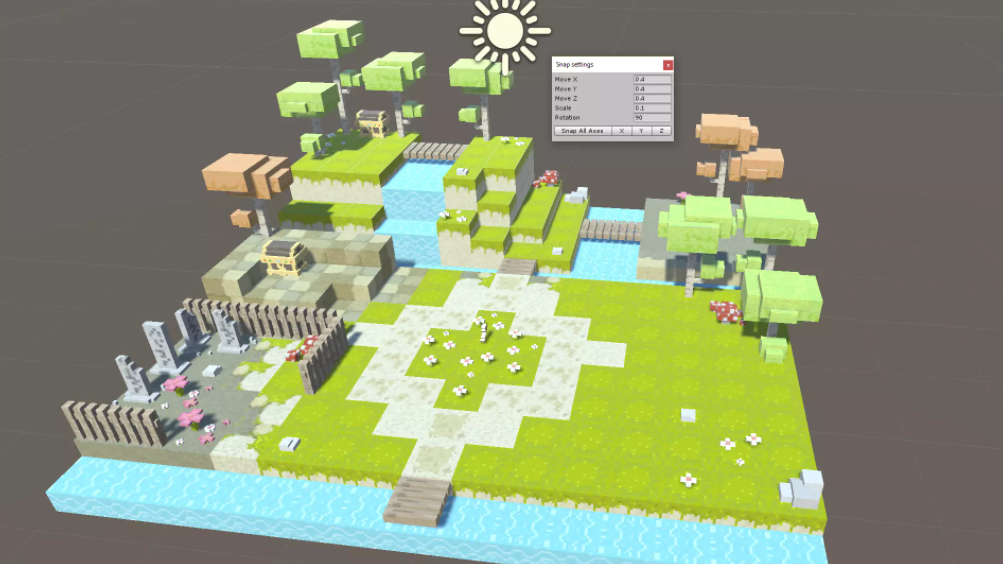

匯入成功后，可以打開它給我們做好的Demo場景MAST Demo Scene，

如下：

下面，我們拋開它的Demo場景，從零開始做一個自己的場景，我會在制作程序中講解工具的使用方法和涉及到的一些知識點~

3、創建場景：Scene

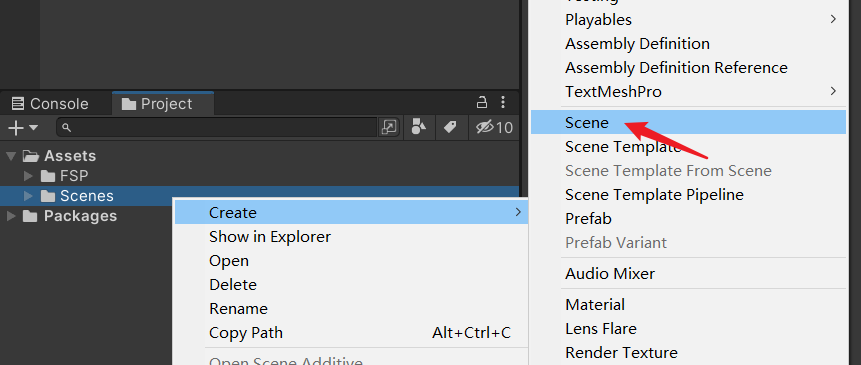

在Project視圖中右鍵滑鼠，點擊選單Create Scene，創建一個新的場景，

命名為MyScene，如下：

4、方塊網格：Mesh

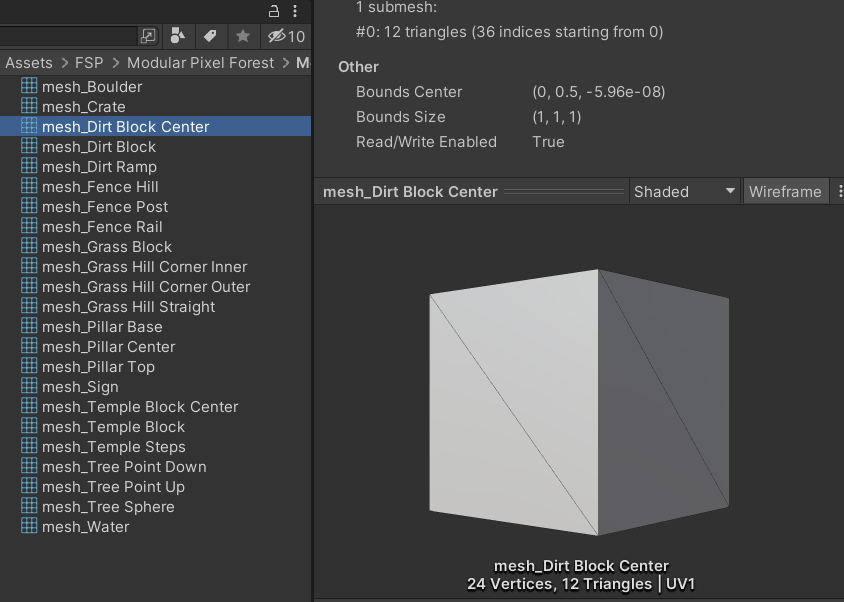

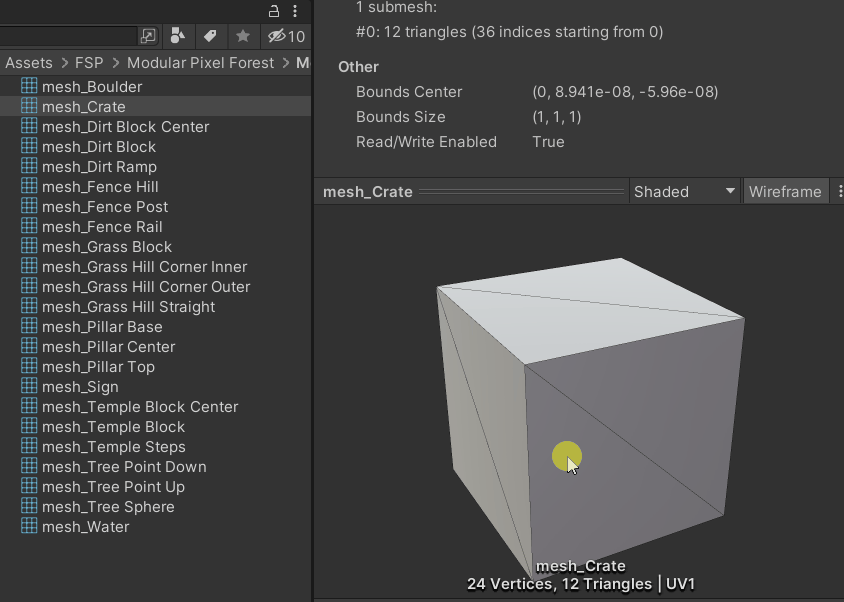

最簡單的體素場景是由一個個3D的方塊組成的，對應的網格如下，

當然，還可以是其他的形狀的網格，

不過我們先以最簡單的3D的方塊網格為例，

5、貼圖圖片：Texture

一個3D方塊有6個面：上下前后左右，所以貼圖也需要畫6個面，

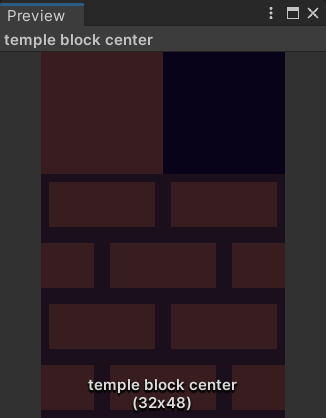

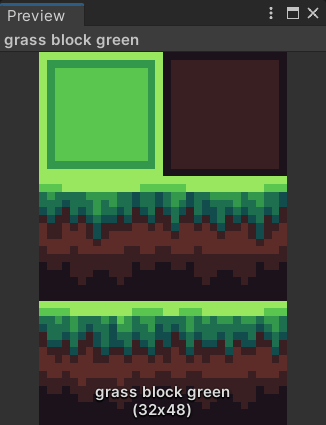

它的貼圖如下，分別對應上下前后左右6個面，

準備一些我們需要的貼圖，比如草地、泥土、墻、水：

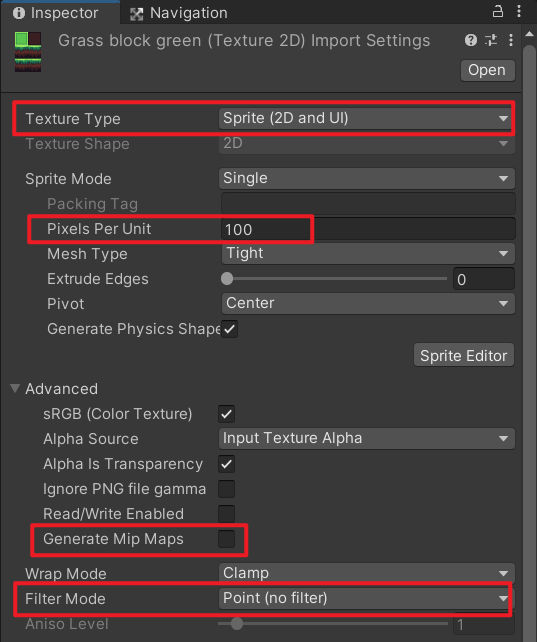

注意，注意圖片的格式設定如下：

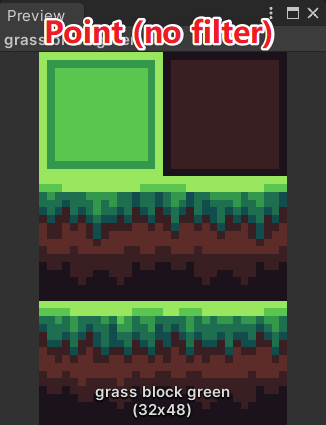

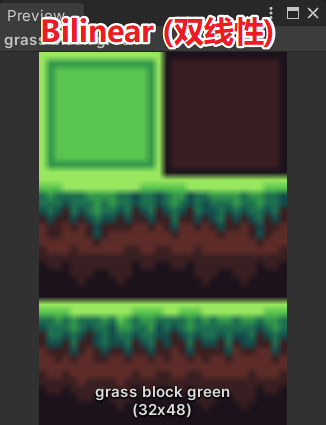

其中Filter Mode設定為Point (no filter)，意思就是紋理在通過 3D變換拉伸時以最靠近的采樣點的顏色為準，效果圖片呈現色塊狀，我們可以對比下Filter Mode為Bilinear (雙線性)和Point (no filter)的效果，

6、制作材質球：Material

我們要把貼圖貼到模型上，需要通過材質球，所以我們先創建材質球，
以草地材質球為例，創建一個Material，重命名為grass，

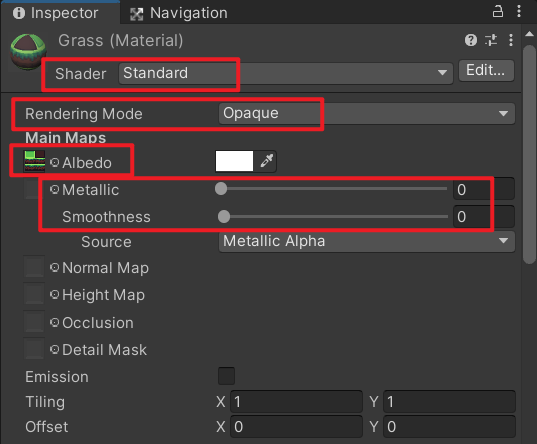

設定材質球的shader為Standard，設定Albedo為我們的草地貼圖，設定Rendering Mode為Opaque (不透明的)，將Metallic (金屬度)和Smoothness (光滑度)都設定為0，如下：

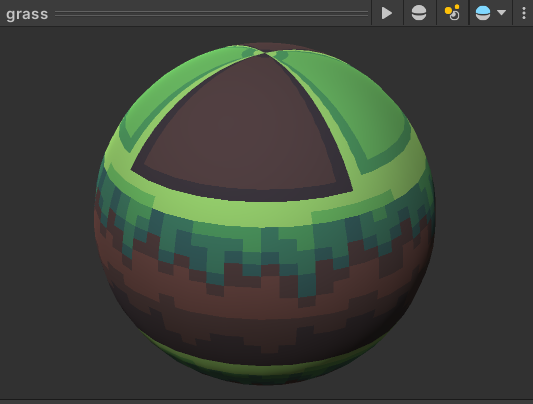

這樣，我們得到一個草地材質球啦~

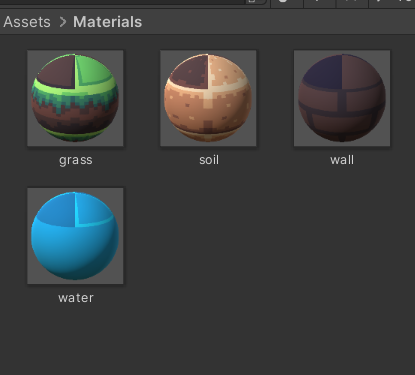

同理制作其他的材質球，

7、制作預設：Prefab

接下來，我們要把上面的素材整合包裝成預設，以草地方塊預設為例，

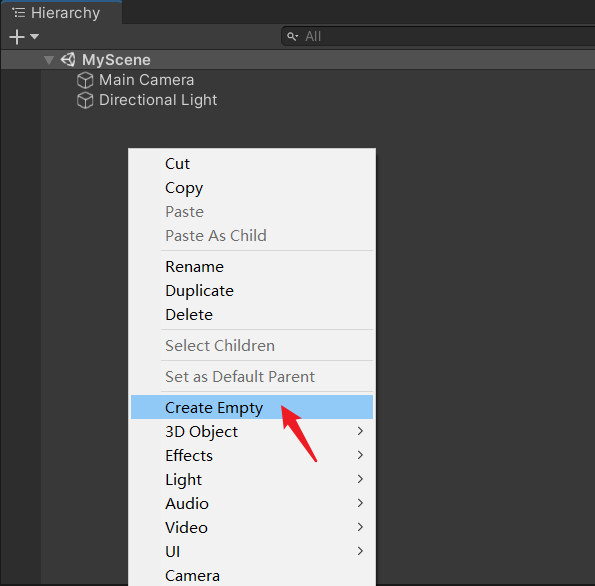

在Hierarchy視圖空白處右鍵滑鼠，點擊選單Create Empty，創建一個空物體，

重命名為grass，

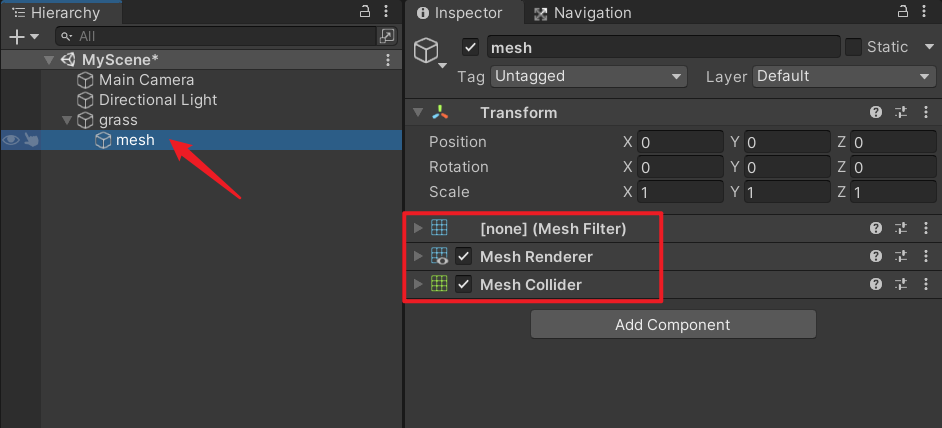

再在它的子節點下創建一個空物體，重命名為mesh，

給mesh節點添加MeshFilter、MeshRenderer和MeshCollider組件，

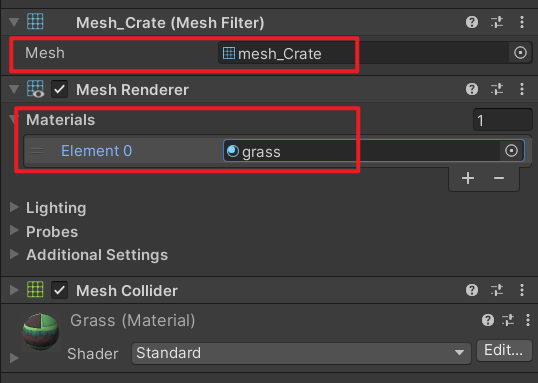

給MeshFilter組件的Mesh賦值方塊Mesh，給MeshRenderer組件的Material賦值草的材質球grass，如下：

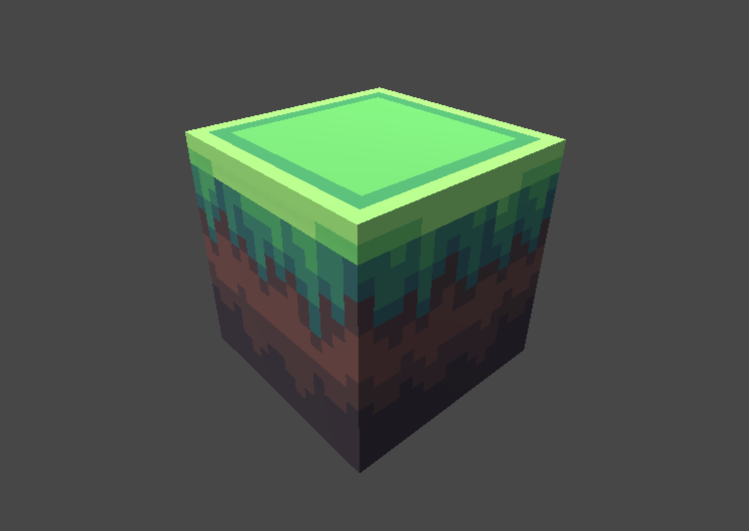

此時效果如下：

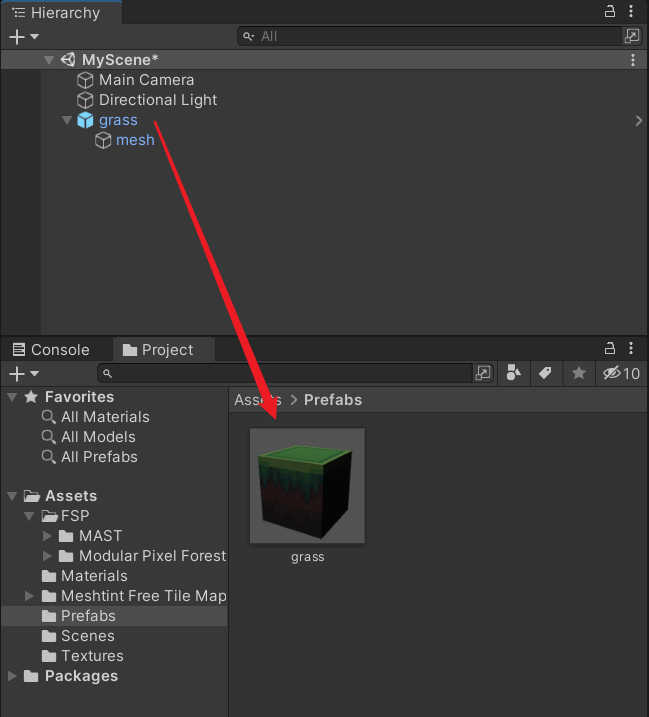

將其保存為預設，放在Prefabs目錄中，

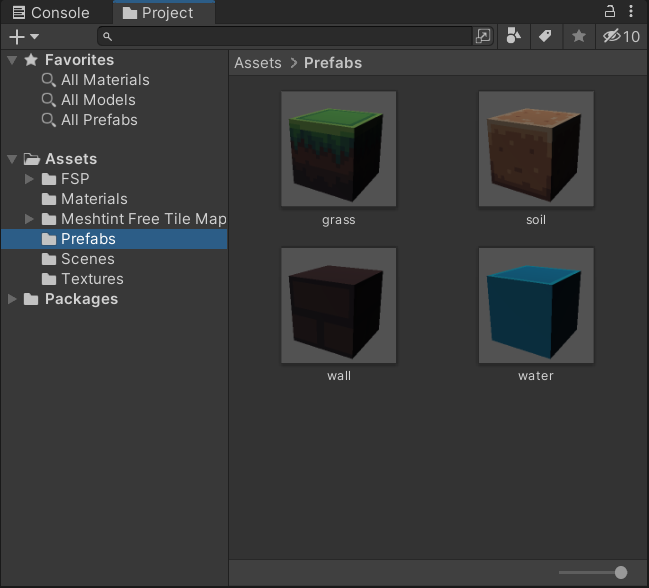

同理制作其他方塊預設，如下：

8、打開MAST視窗

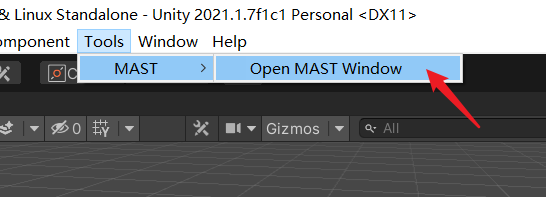

點擊選單Tools / MAST / Open MAST Window，打開MAST視窗，

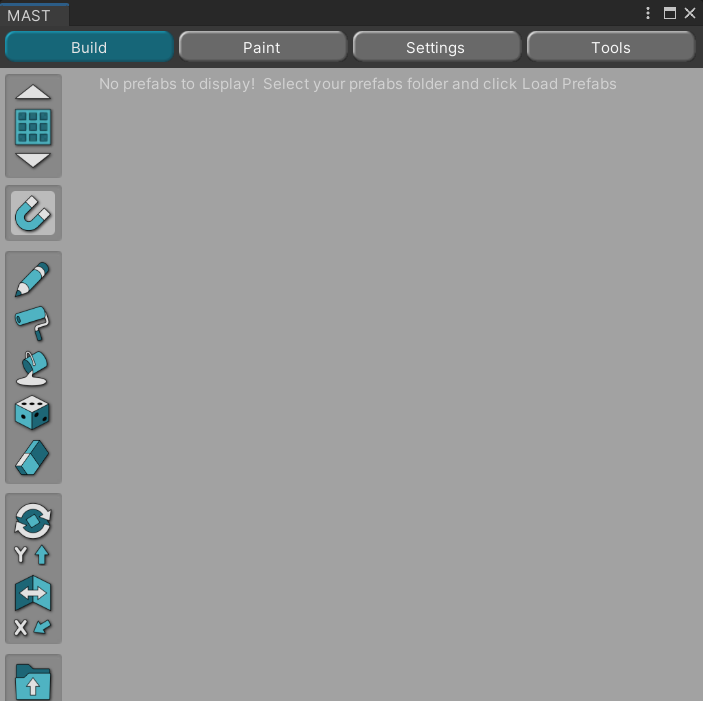

界面如下：

界面的按鈕不少，不要著急，下面我會根據操作程序進行介紹，

9、載入預設

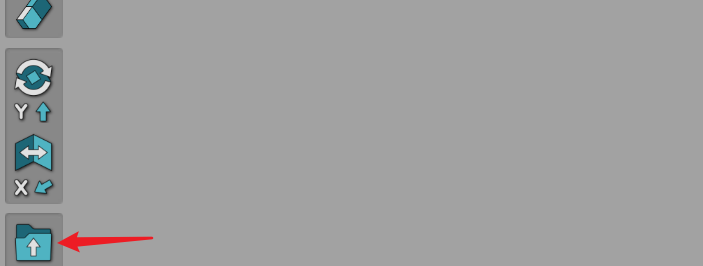

點擊這個檔案夾按鈕，

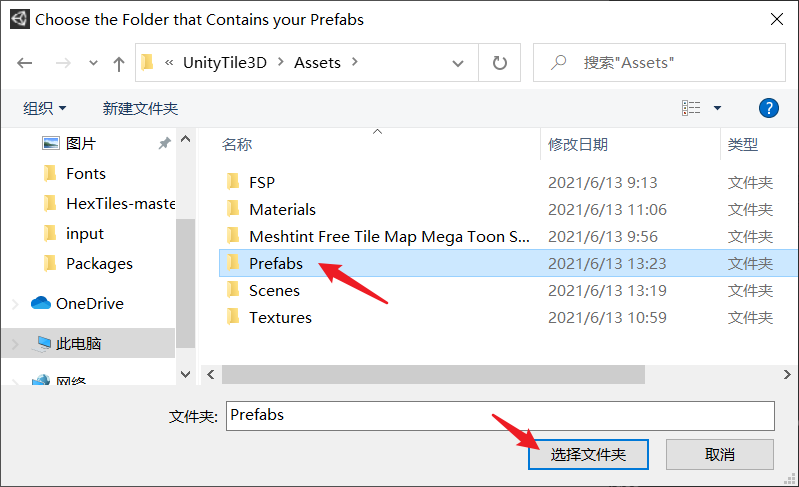

選擇我們剛剛預設保存的目錄，即Assets/Prefabs，點擊選擇檔案夾按鈕，

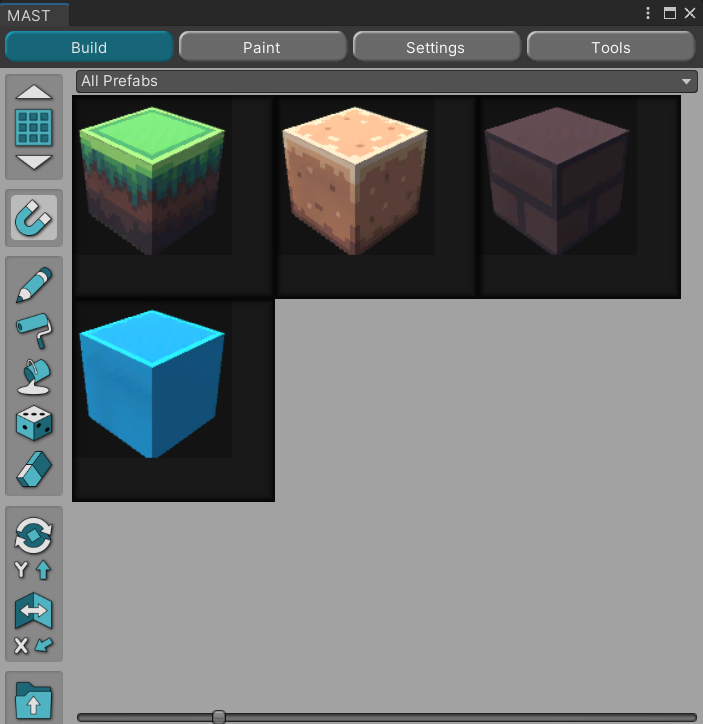

此時視窗中就會列出目錄中的預設縮略圖，

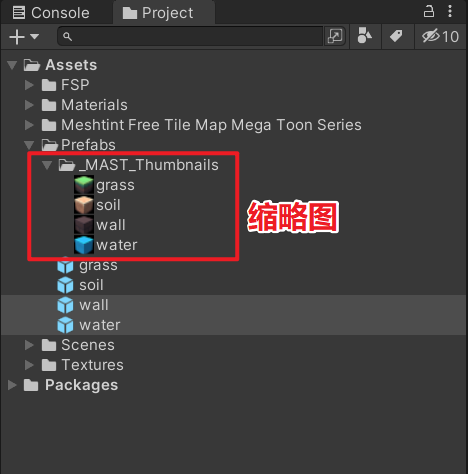

事實上，它是先在我們預設所在的目錄中生成了縮略圖然后展示在MAST視窗中的，

10、預設批量掛MASTPrefabSettings腳本

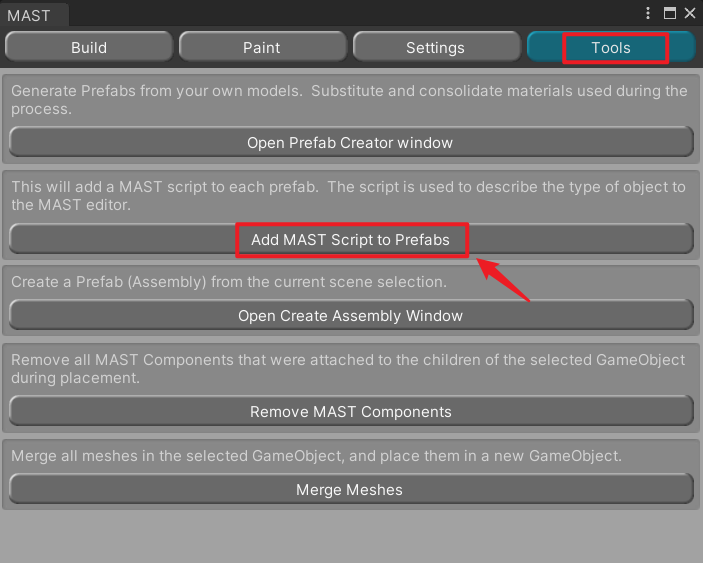

在開始刷體素方塊之前，我們需要先給我們做的方塊預設統一掛上MASTPrefabSettings腳本，點擊Tools按鈕，點擊Add MAST Script to Prefabs按鈕，

選擇我們的預設所在的檔案夾，即Assets/Prefabs，點擊選擇檔案夾按鈕，

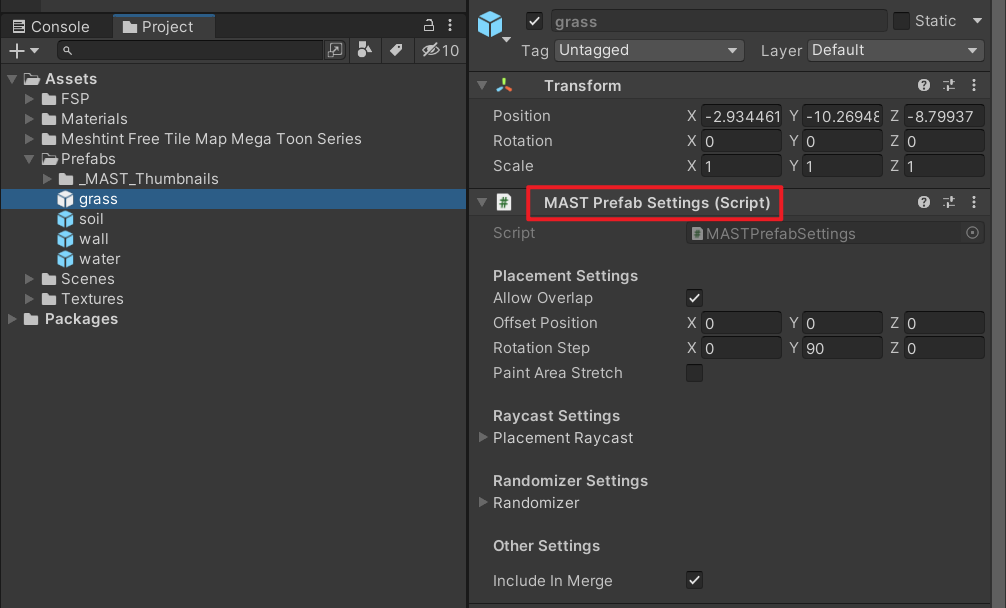

此時，我們的預設就批量掛上MASTPrefabSettings腳本了，

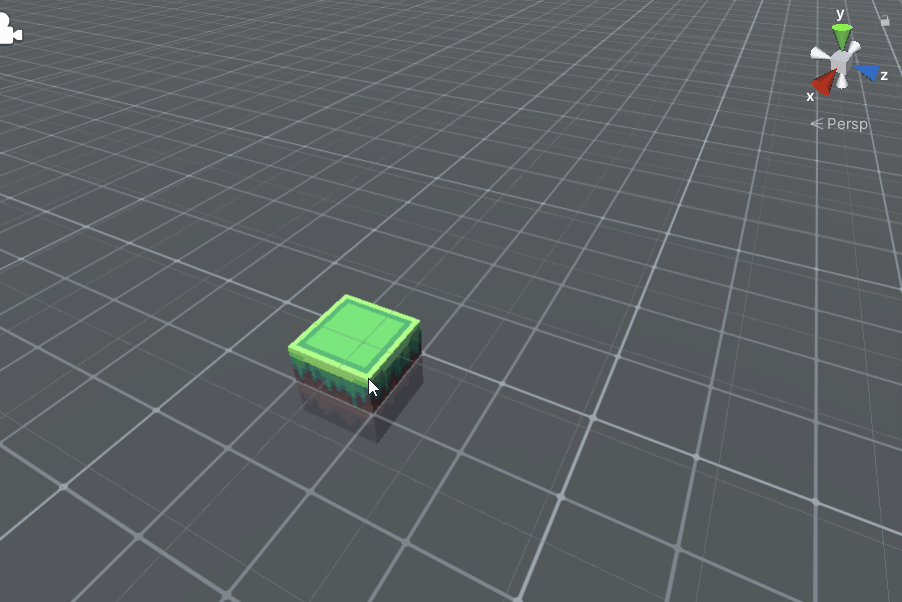

11、鉛筆：繪制單個方塊

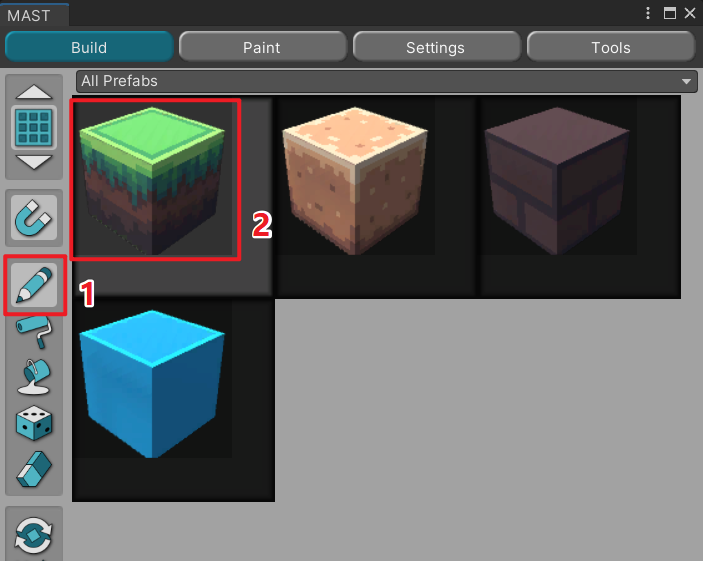

先點擊鉛筆按鈕，再選擇要繪制的方塊，

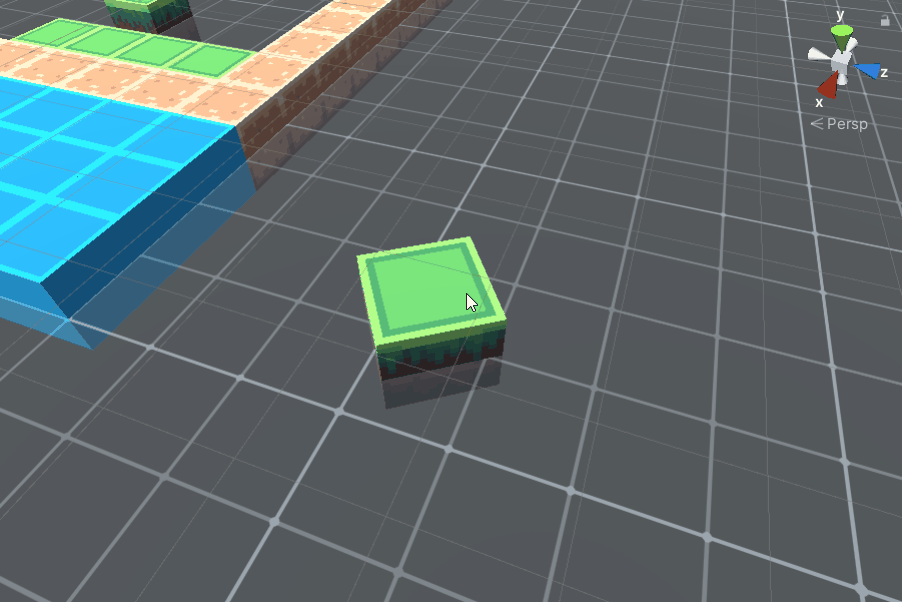

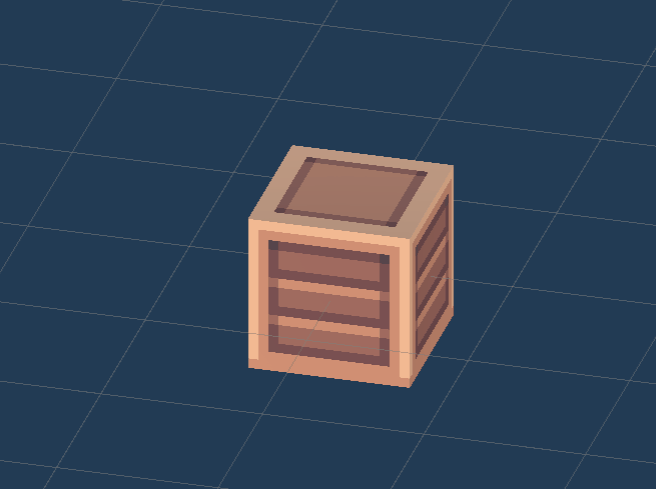

然后在Scene視圖中點擊即可繪制出一個方塊，如下：

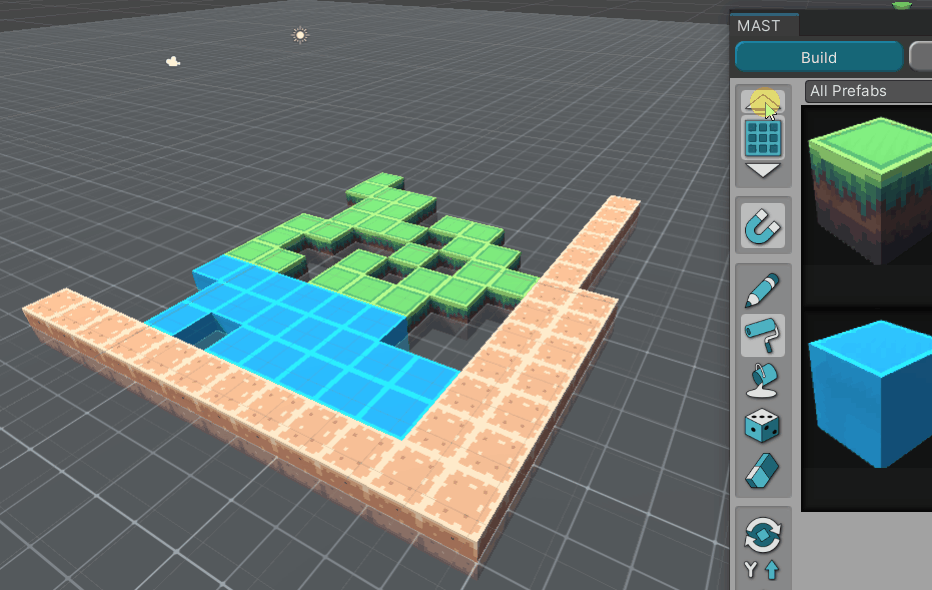

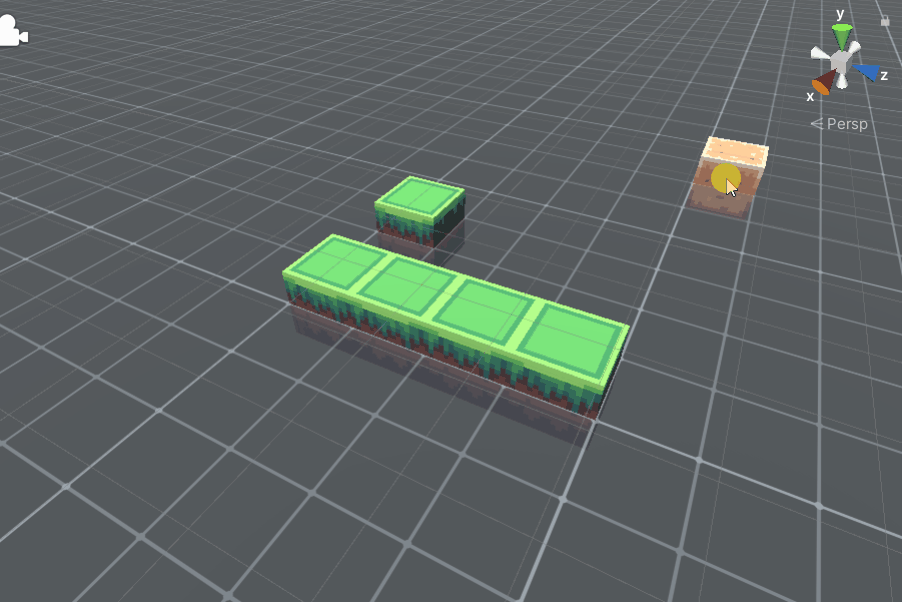

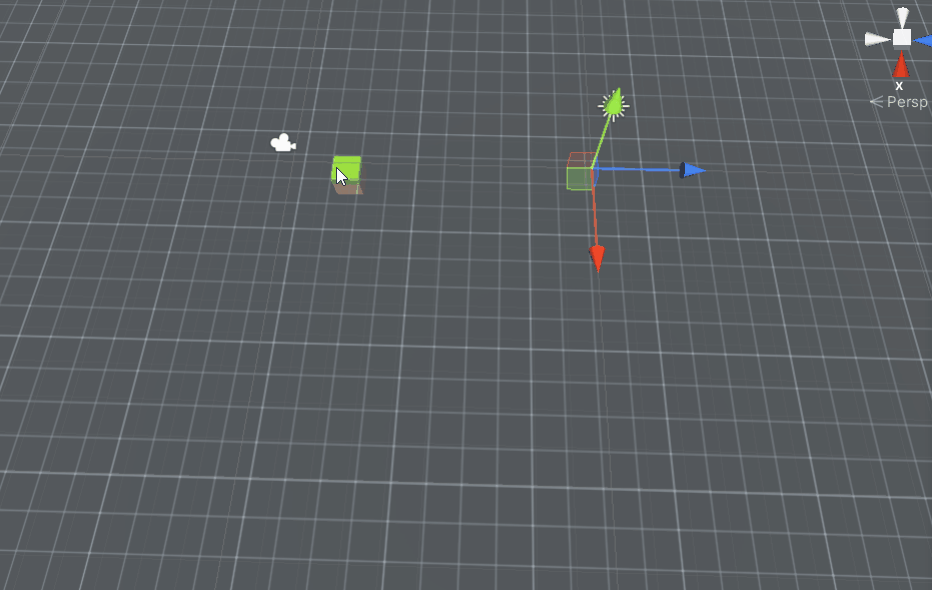

12、刷子：連續繪制方塊

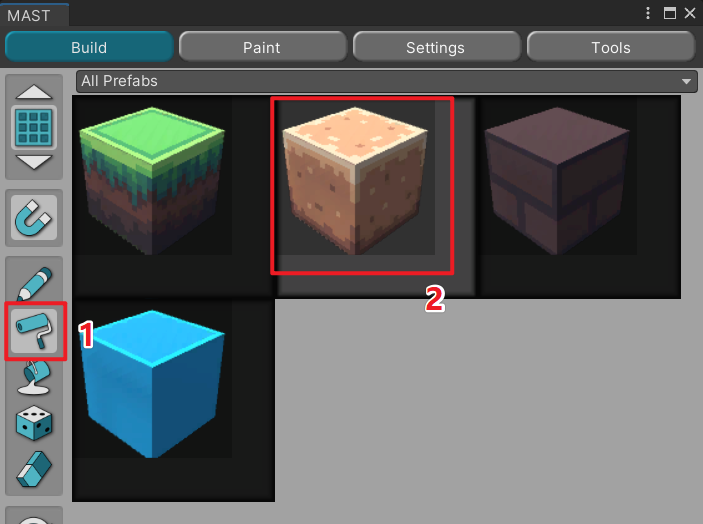

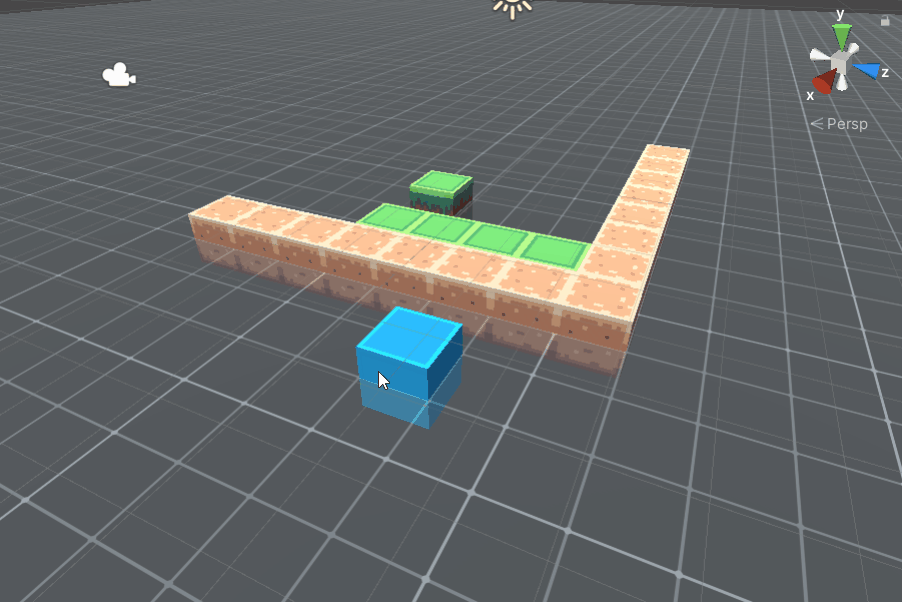

先點擊刷子按鈕，再選擇要繪制的方塊，

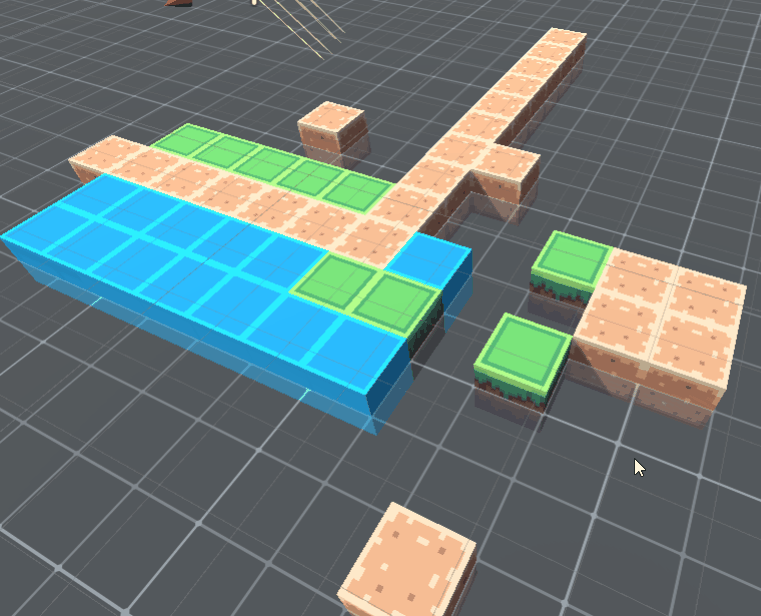

然后在Scene視圖中按住滑鼠拖動即可連續繪制方塊，如下：

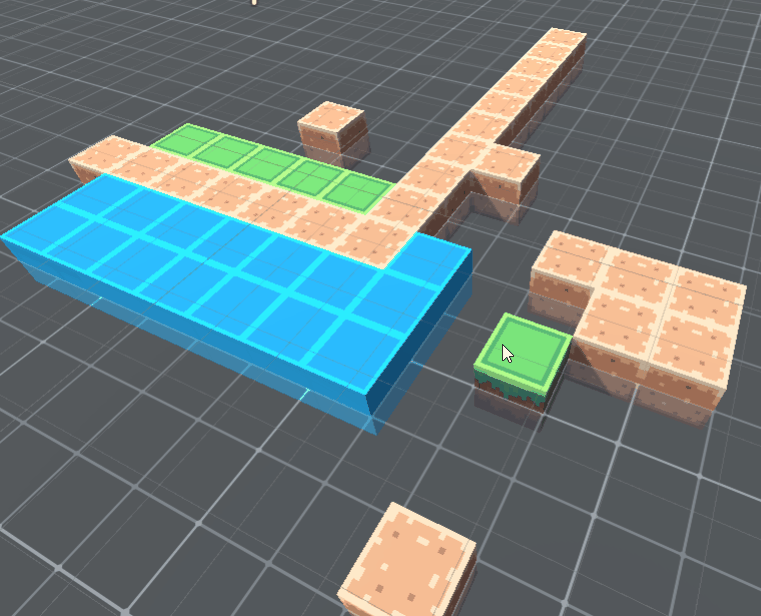

13、油漆桶：區域大片繪制方塊

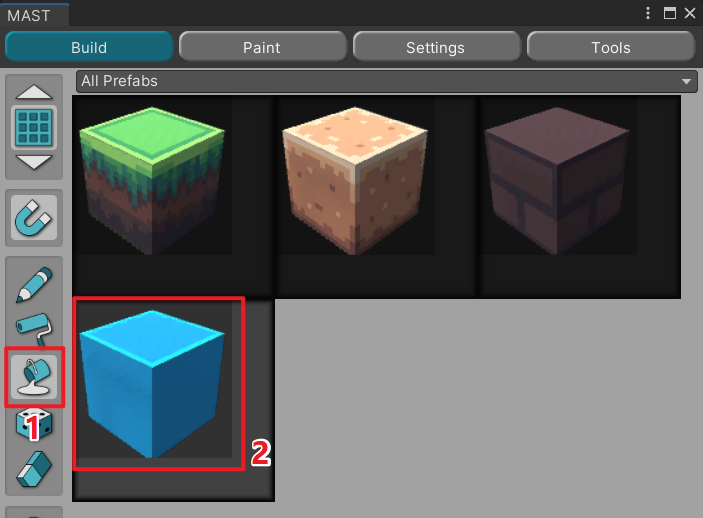

先點擊油漆桶按鈕，再選擇要繪制的方塊，

然后在Scene視圖中按住滑鼠框選一個區域，即可在這個區域直接繪制大片方塊，如下：

14、骰子：隨機屬性

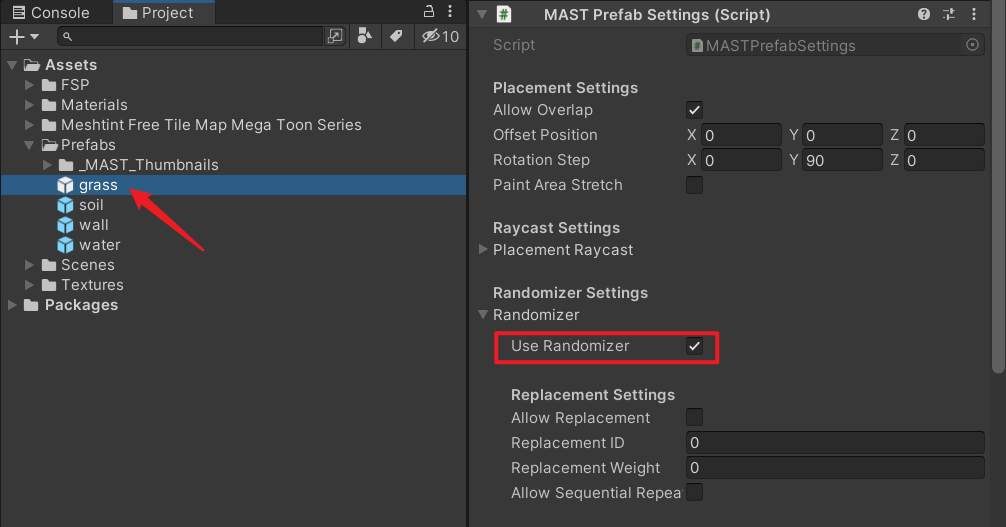

要使用隨機屬性，需要在預設上勾選Use Randomizer，

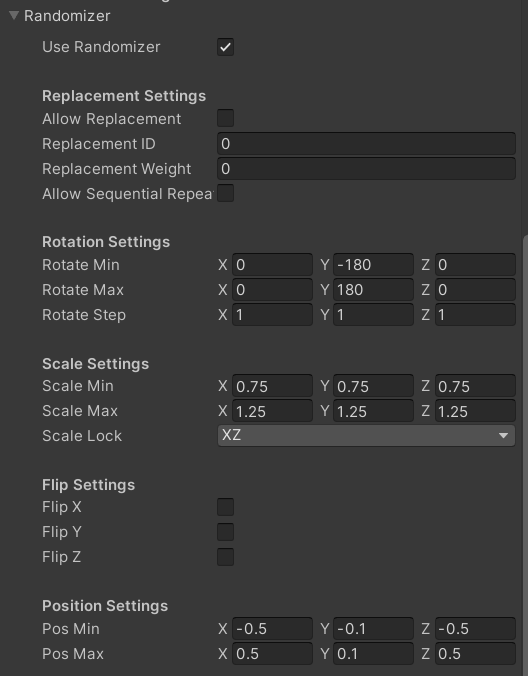

你可以設定隨機的引數范圍，可以隨機旋轉角度、縮放、對稱、坐標等引數，

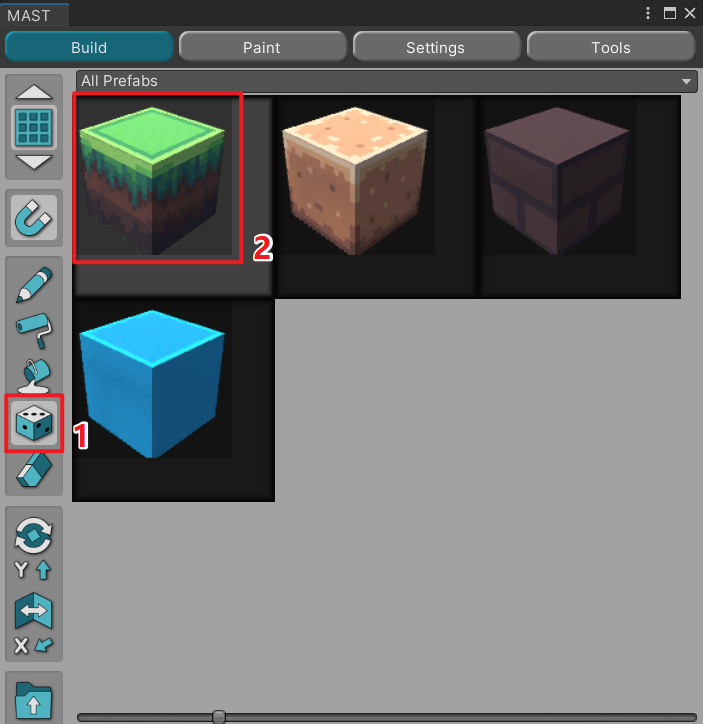

接著，回到MAST視窗，先點擊骰子按鈕，再選擇要繪制的方塊，

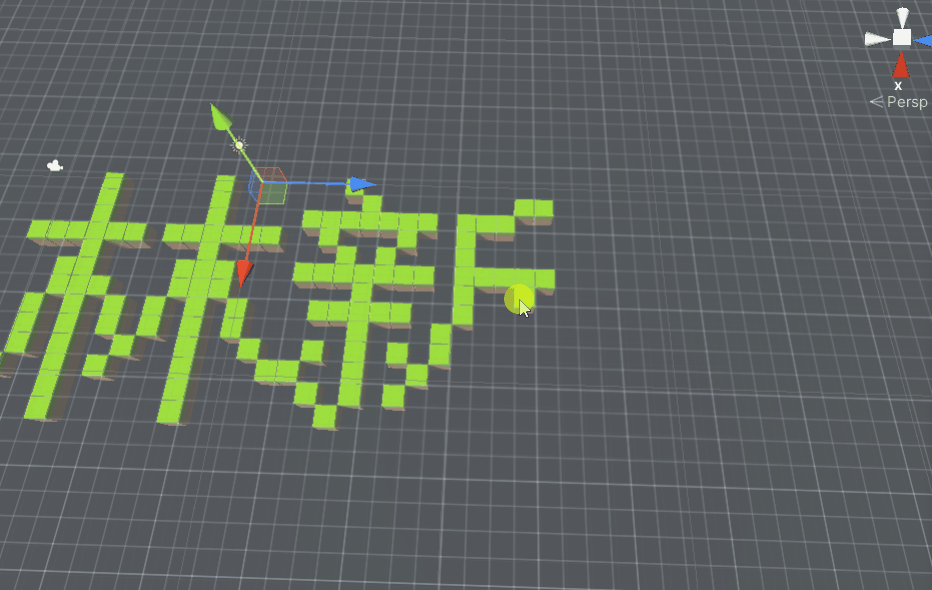

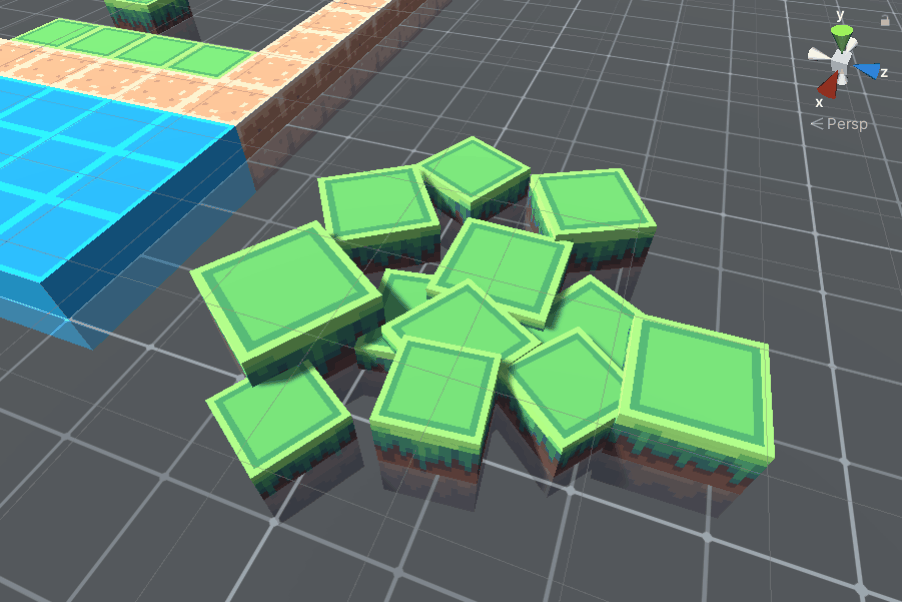

然后在Scene視圖中點擊滑鼠即可隨機繪制方塊，如下：

15、橡皮擦：擦除方塊

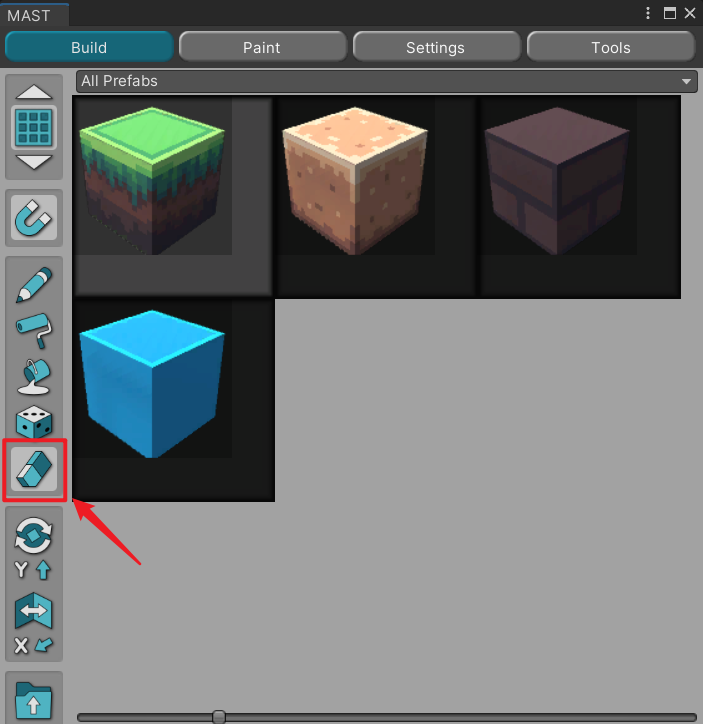

點擊橡皮擦按鈕，

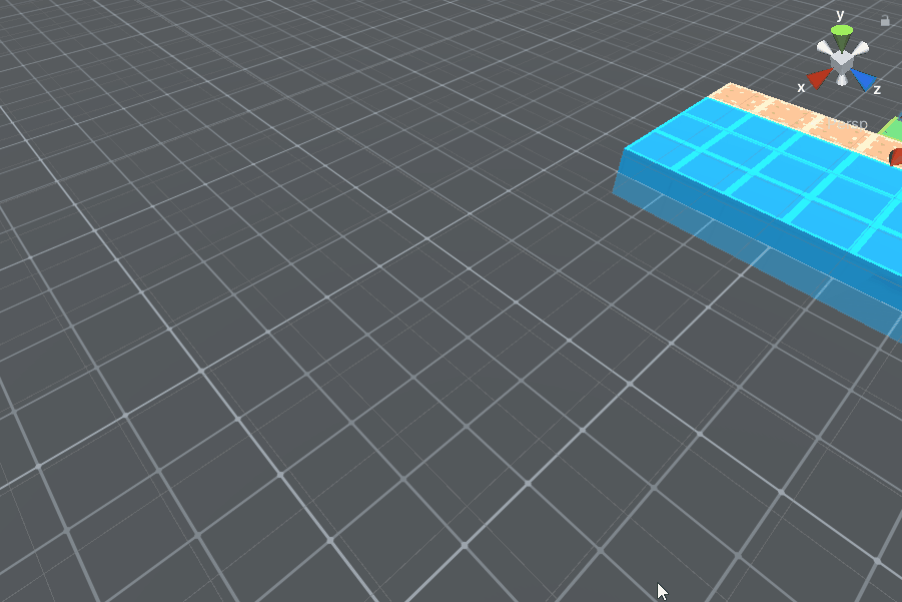

然后在Scene視圖中點擊滑鼠（或按住滑鼠拖動）即可擦除方塊，如下：

16、旋轉

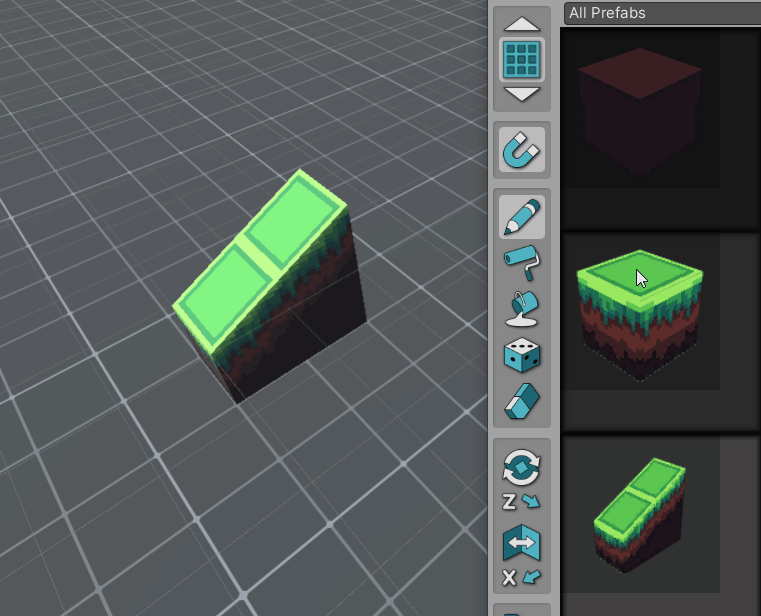

為了演示旋轉，我先繪制一個比較有特征的物體，

先確定要繞著哪根軸旋轉，接著選中要旋轉的物體，最后點擊旋轉按鈕即可，

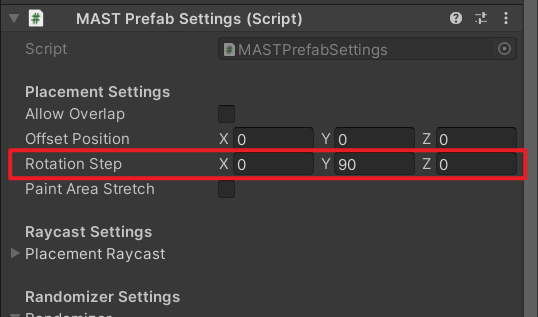

每次旋轉的角度由預設的MASTPrefabSettings組件的Rotation Step決定的，

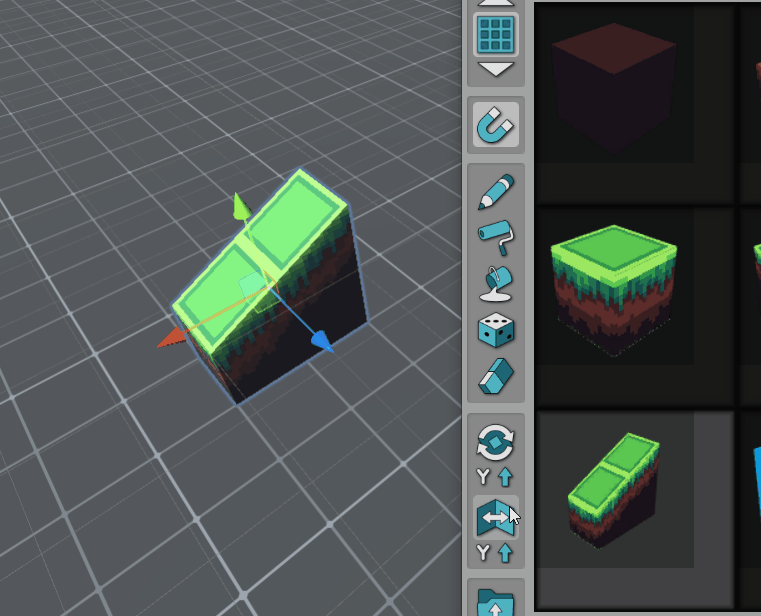

17、翻轉

翻轉同理，先選擇要翻轉的軸，然后選擇要翻轉的物件，最后點擊翻轉按鈕即可，如下：

18、材質繪制

我們可以給場景中已經繪制的方塊替換材質，

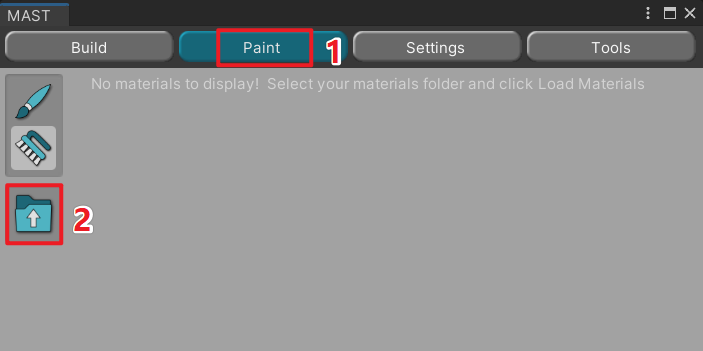

點擊Paint按鈕，在點擊檔案夾按鈕，

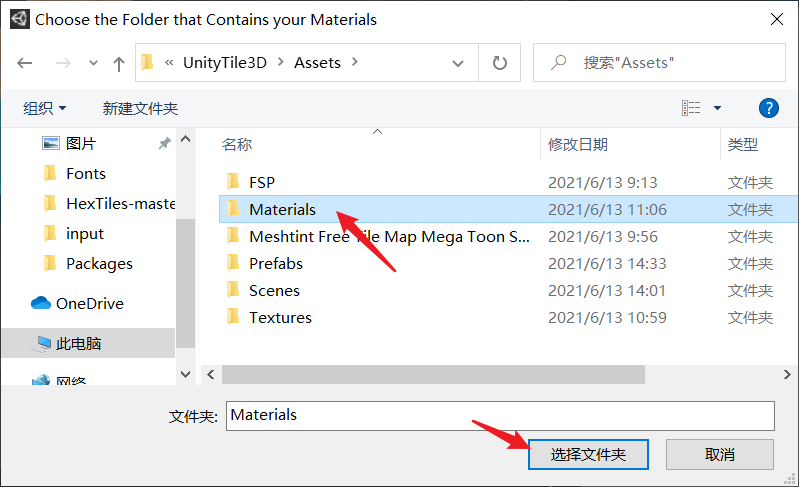

選擇我們的材質球所在的檔案夾，如Assets/Materials，點擊選擇檔案夾按鈕，

此時視窗中就會列出檔案夾中的材質球，

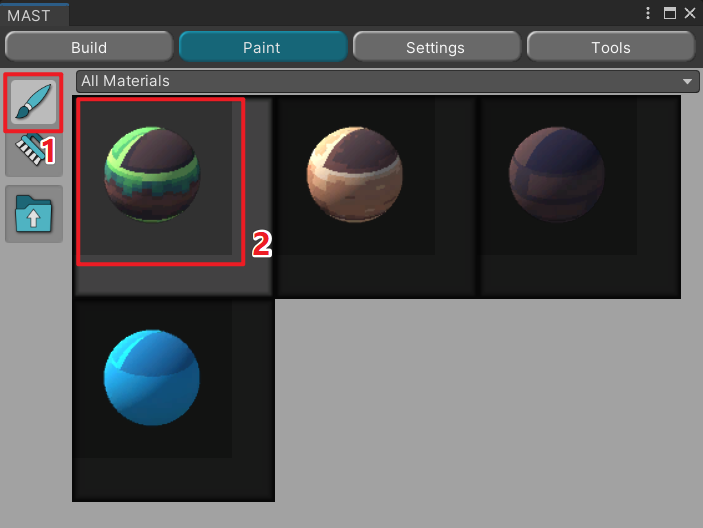

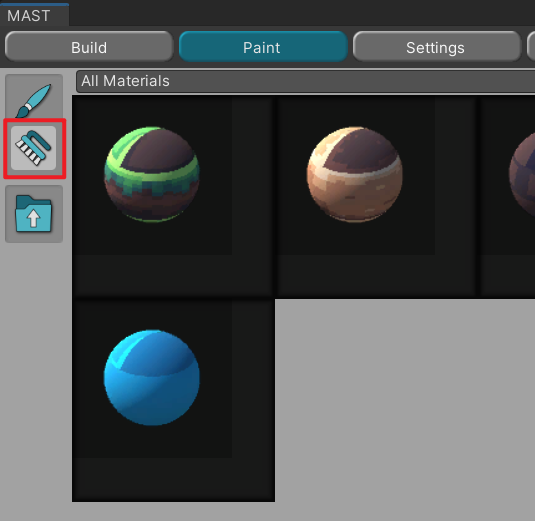

點擊毛筆按鈕，在點擊材質球，

接著在Scene場景中即可替換方塊的材質了，如下：

19、還原材質

點擊刷子按鈕，

然后在Scene視圖中點擊剛剛被替換材質的方塊，即可還原對應的材質，

20、設定層高

我們上面都是在一個平面層上刷方塊，如果我們想要在不同的平面層刷方塊，可以調整層高，

四、正片開始

工具基本操作講完了，接下來是正片（此處應有背景音樂），

1、準備素材

注：不知道哪里找體素資源的同學，我文章末尾貼了資源下載地址~

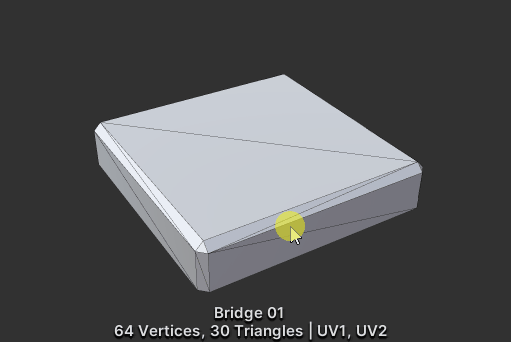

網格：

貼圖：

包裝成預設：

2、鋪方塊

開始鋪方塊，

鋪啊鋪，

3、加點細節

再加點細節，水、橋、機關、星星、生成點等等，

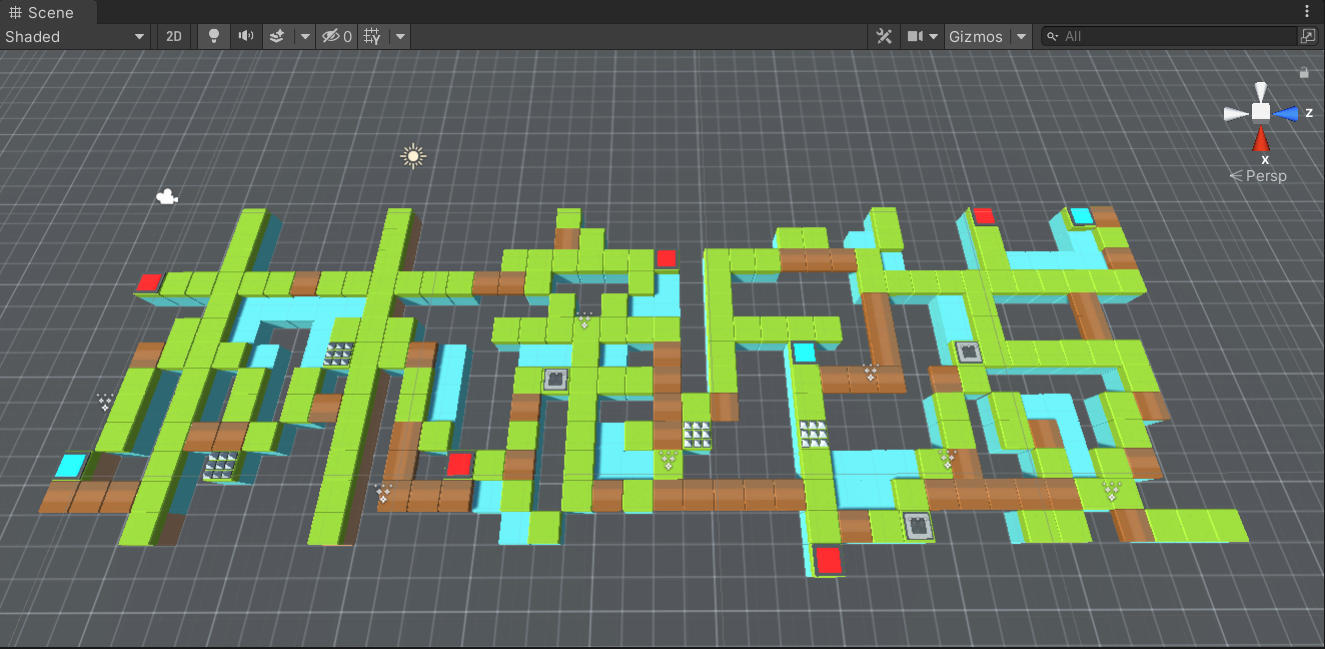

差不多這樣子，

4、導航烘焙

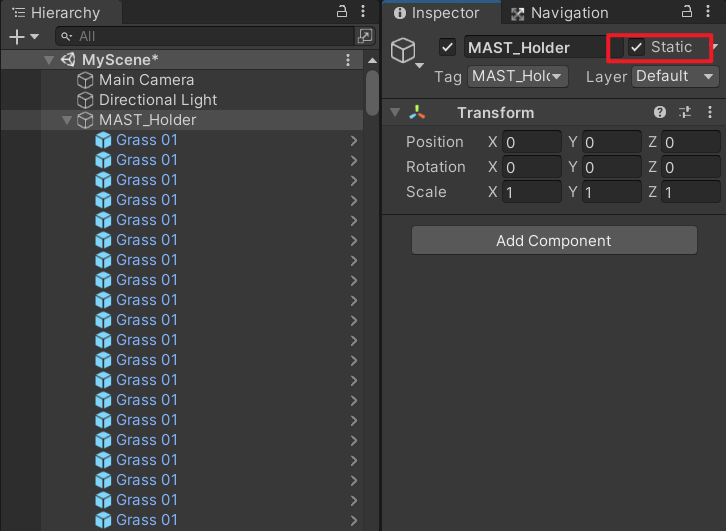

把所有方塊（除了水的方塊）設定為Static，

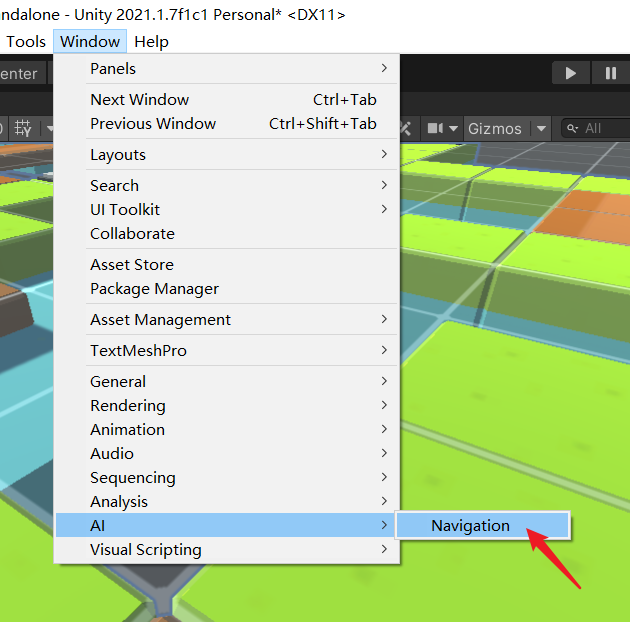

點擊選單Window / AI / Navigation，打開Navigation視窗，

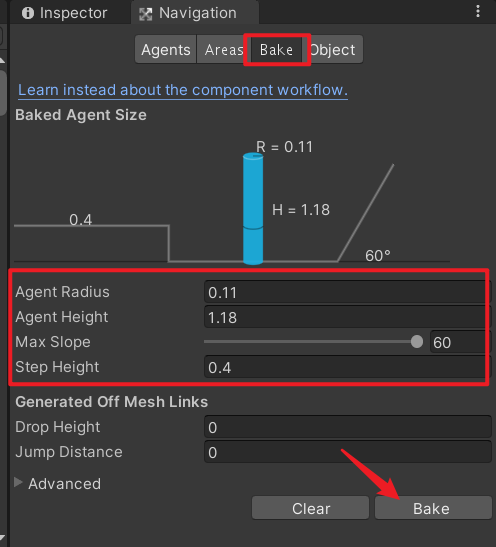

點擊Bake標簽頁，設定一下Agent引數，最后點擊Bake，

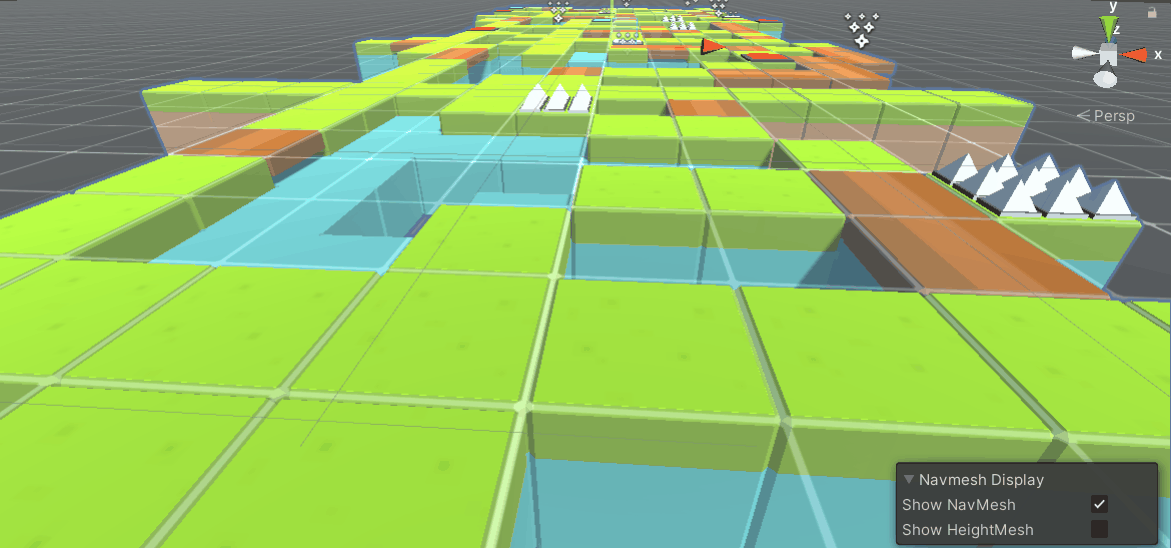

烘焙成功，可以看到路面出現藍色的網格，

5、添加天空盒

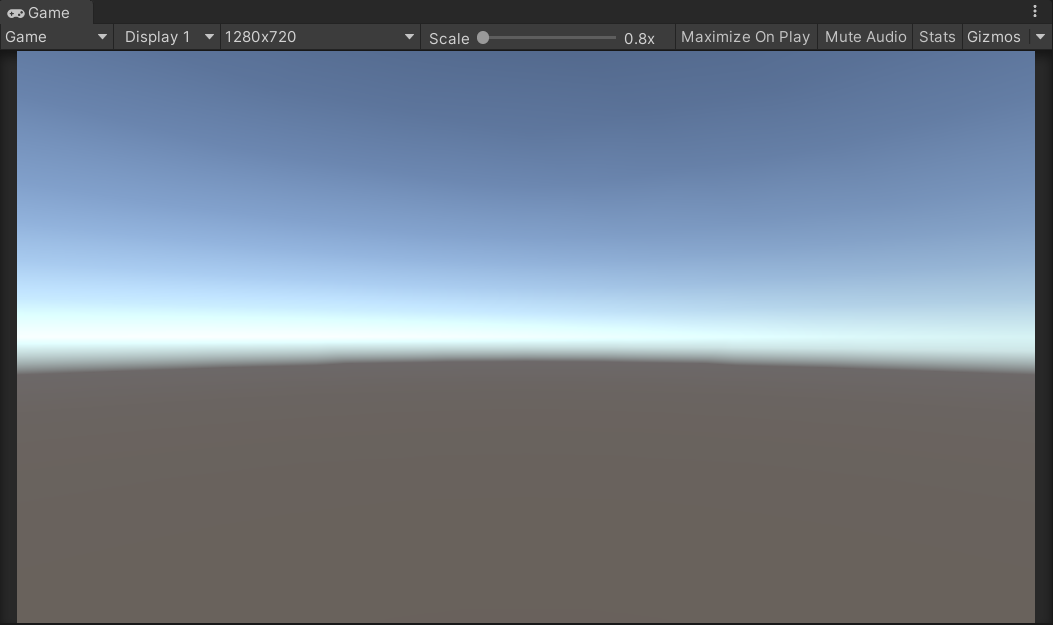

現在天空太單調了，

我們加個天空盒，我上一篇文章《Unity實戰篇，小島城堡里的常春藤，聽新發剖析Unity案例知識點》中用到了一個天空盒，我很喜歡這個天空盒，

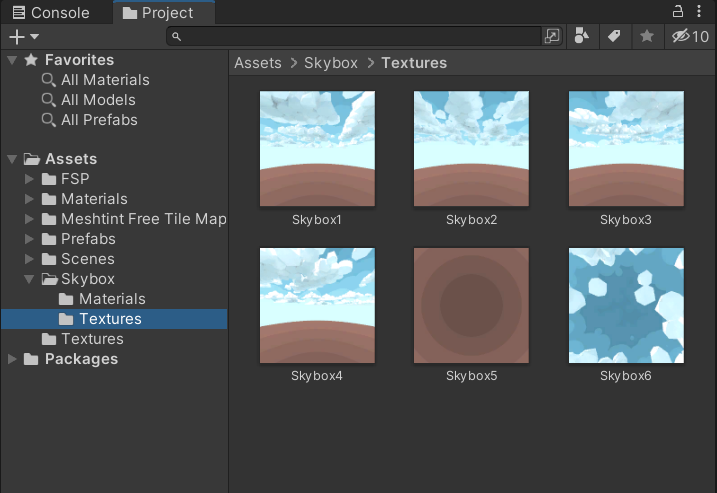

我們把它弄過來，天空盒貼圖如下，分別是前后左右下上6張圖：

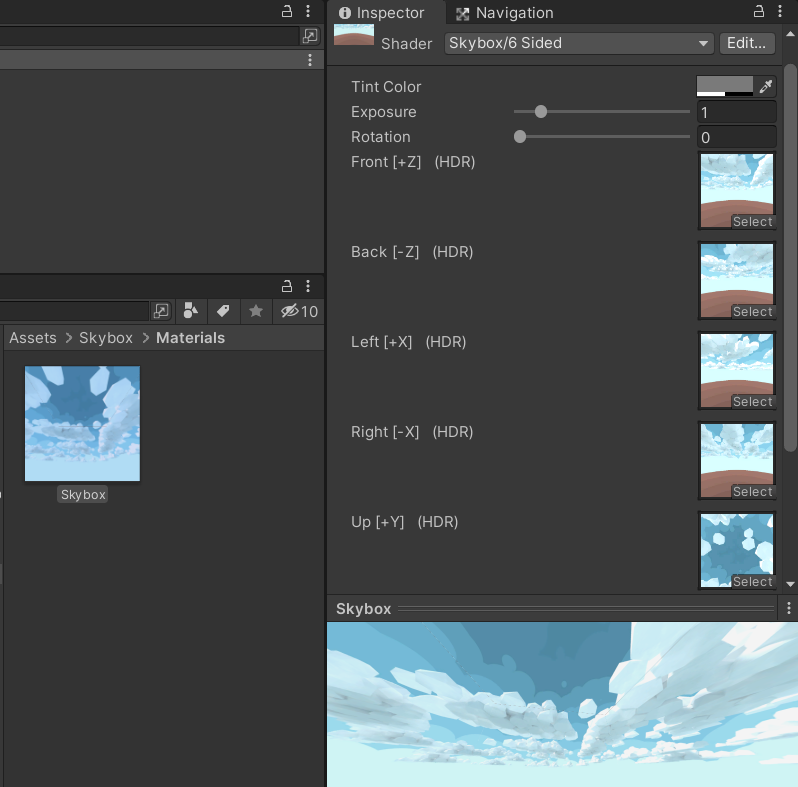

對應的材質球如下，注意材質球使用的shader為Skybox/6 Sided，貼圖分別賦值6張貼圖：

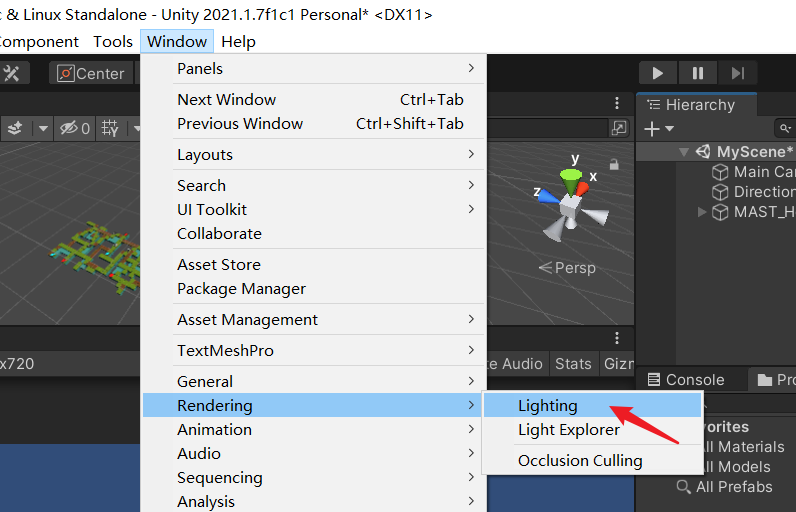

把選單Window / Rendering / Lighting，

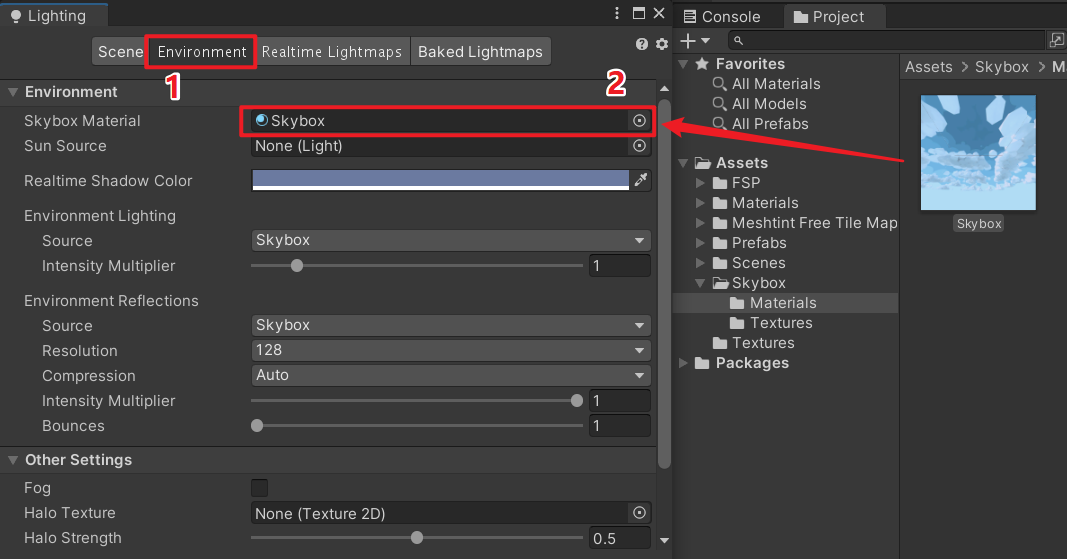

在Lighting視窗中點擊Environment標簽頁，賦值Skybox Material為我們的天空盒材質球，

效果如下，是不是超級治愈呢~

6、添加主角

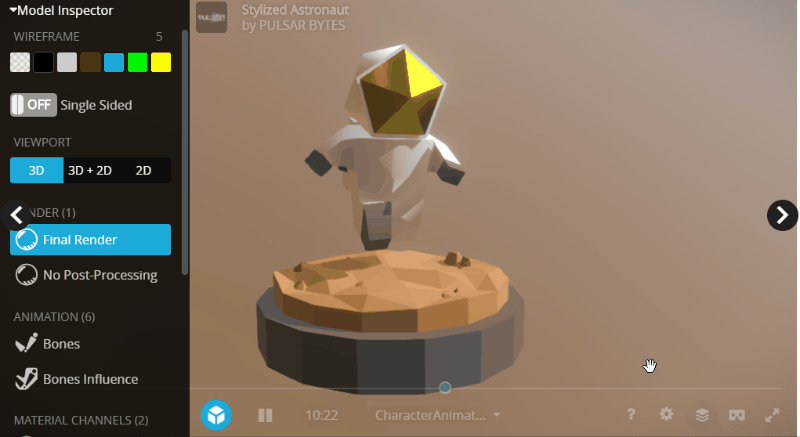

主角依然使用我最喜歡的宇航員吧~

喜歡這個宇航員模型的同學可以自行從這里下載：https://assetstore.unity.com/packages/3d/characters/humanoids/sci-fi/stylized-astronaut-114298
將模型下載匯入Unity中，

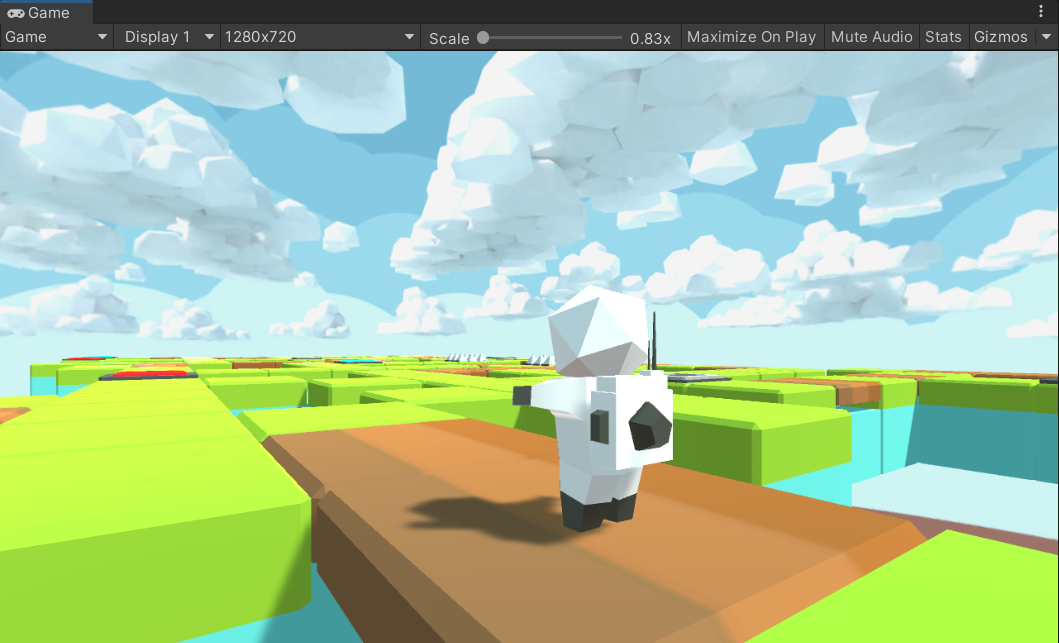

把主角拖入場景中，調整一下主角的縮放和坐標，如下：

7、添加搖桿控制

在我之前那篇文章《[原創] 用Unity等比例制作廣州地鐵，廣州加油，早日戰勝疫情（Unity | 地鐵地圖 | 第三人稱視角）》里面我做了一個雙搖桿控制主角移動和控制攝像頭的功能，也安排進來，
注：因為雙搖桿我在上面這篇文章中已經講了制作程序，所以這里就不贅述啦~

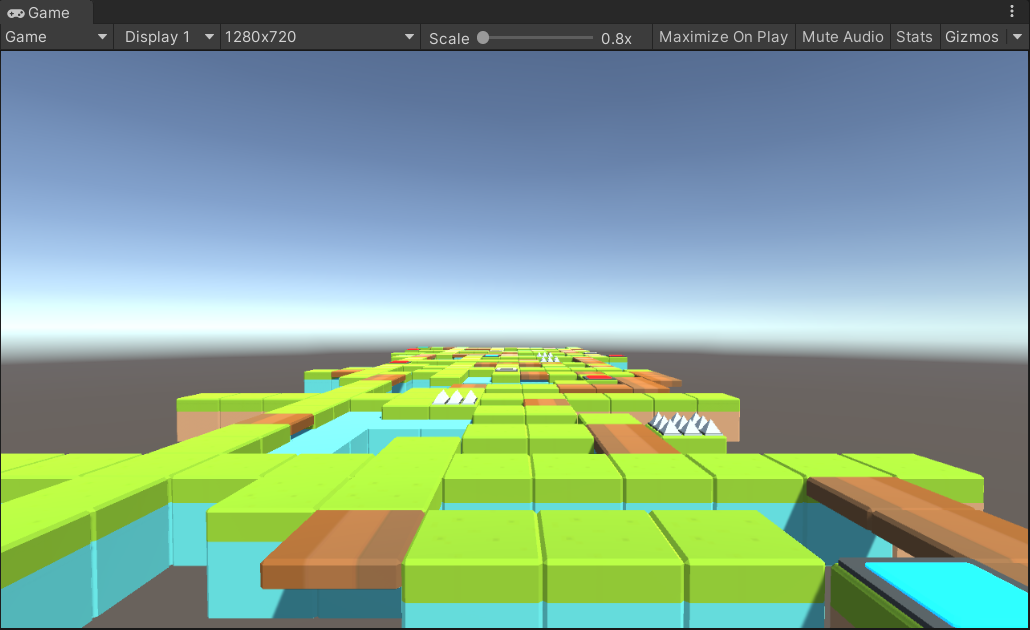

8、運行效果

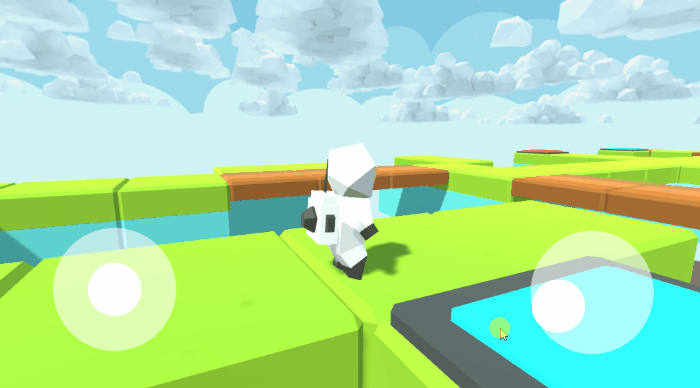

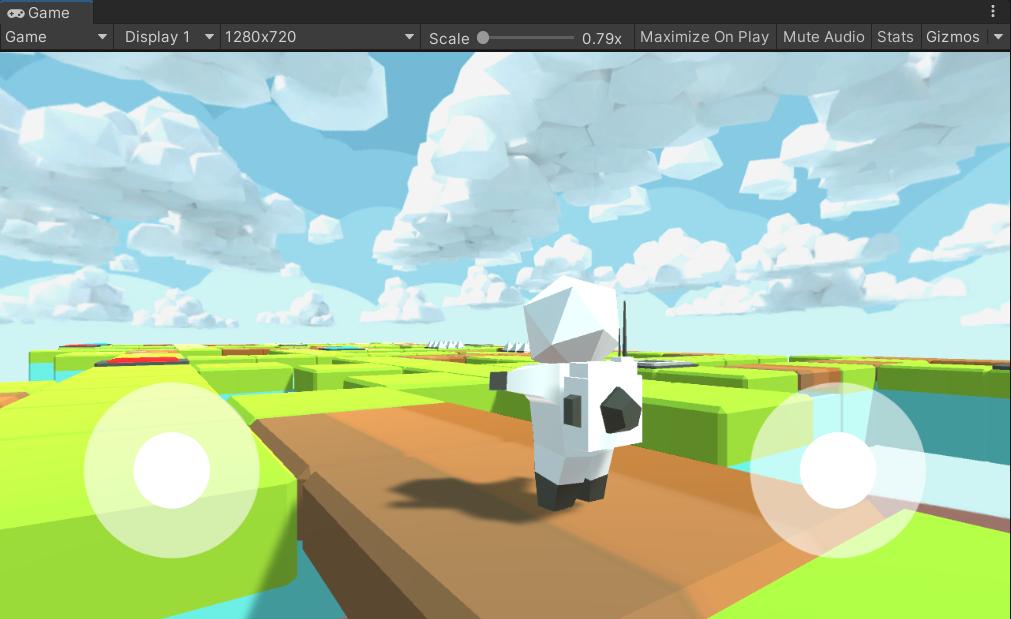

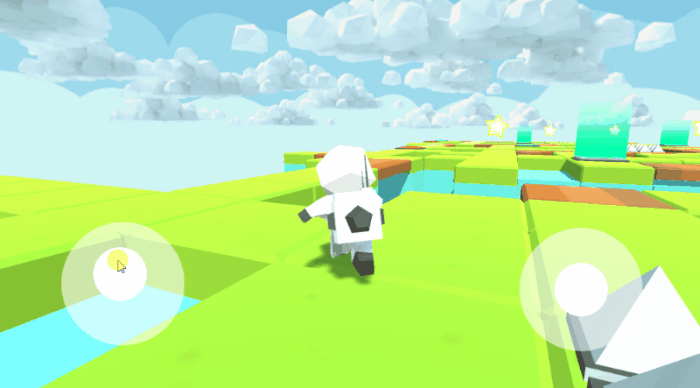

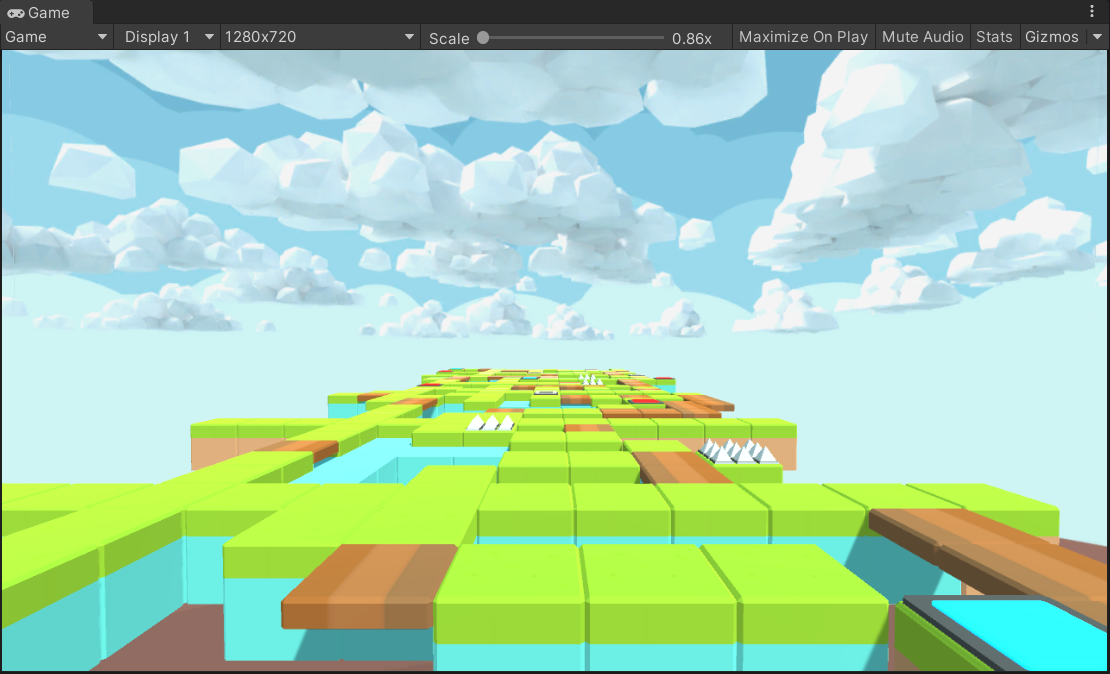

最后運行效果如下：

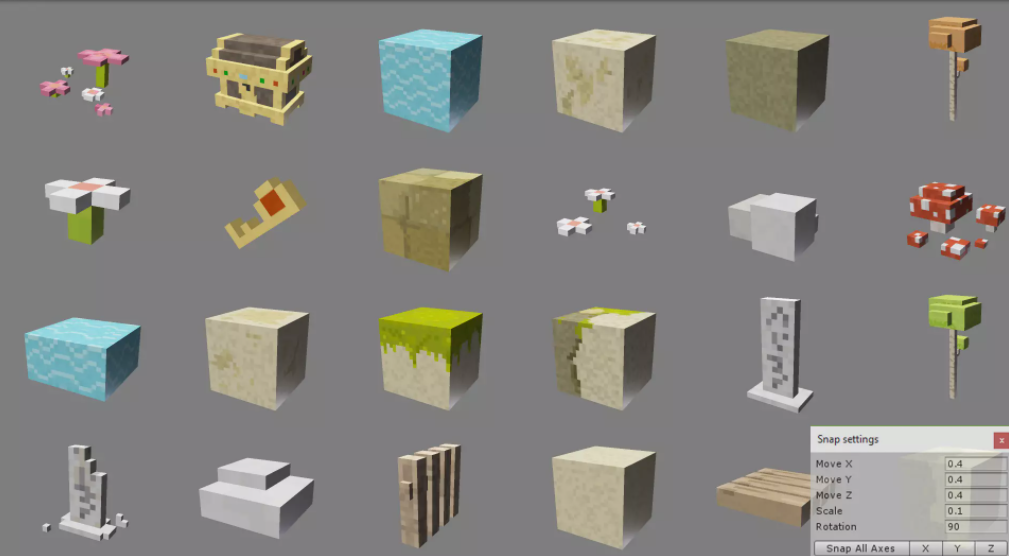

五、體素資源推薦

末了，找不到體素資源的同學，我推薦幾個吧~

1、資源一

下載地址：https://assetstore.unity.com/packages/3d/environments/fantasy/voxel-environments-1-152920

2、資源二

下載地址：https://assetstore.unity.com/packages/3d/environments/dungeons/voxel-dungeon-environment-set-1-57394

3、資源三

下載地址：https://assetstore.unity.com/packages/3d/vegetation/trees/free-low-poly-boxy-stylized-trees-0-67258

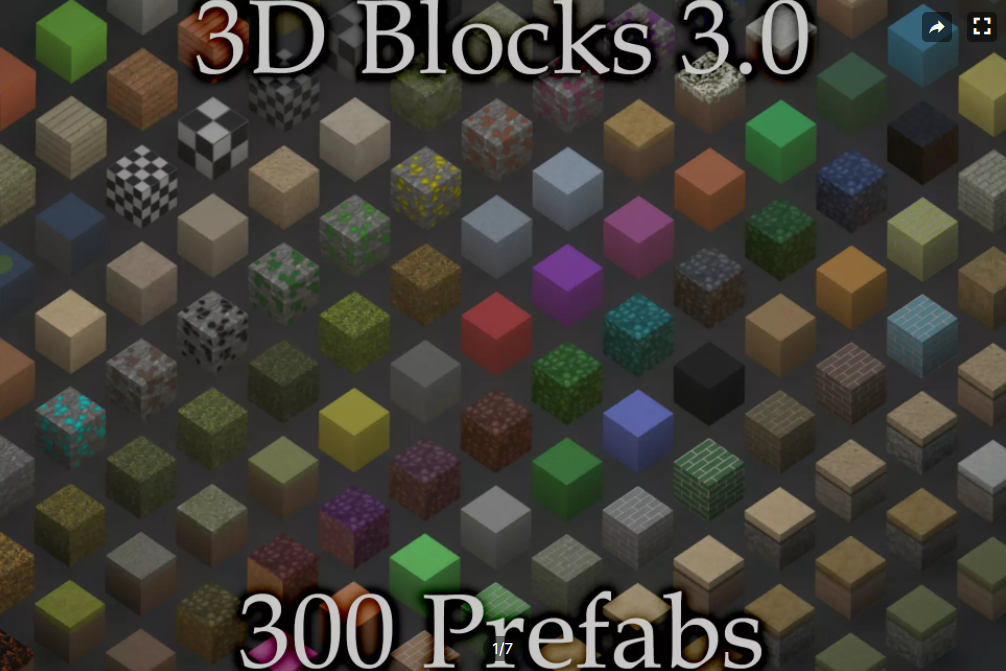

4、資源四

下載地址：https://assetstore.unity.com/packages/3d/environments/3d-blocks-3-0-195023

5、資源五

https://assetstore.unity.com/packages/3d/characters/animals/mammals/voxel-animals-pack-1-151257

6、資源六

下載地址：https://assetstore.unity.com/packages/3d/environments/fantasy/isometric-pack-3d-62262

7、資源七

下載地址：https://assetstore.unity.com/packages/3d/environments/cube-world-proto-series-144159

六、結束語

好了，就先寫這么多吧~
我是新發，喜歡的記得點贊、收藏、關注，有什么技術上的問題，歡迎留言或私信~
拜拜~
