神經網路是深度學習的基礎，個人理解神經網路就是可以擬合任何一種廣義線性模型的結構，BP演算法求解引數w的演算法，神經網路的基礎，權重的學習演算法都是BP學習演算法信號“正向傳播(FP)”求損失，“反向傳播(BP)”回傳誤差；根據誤差值修改每層的權重，繼續迭代，

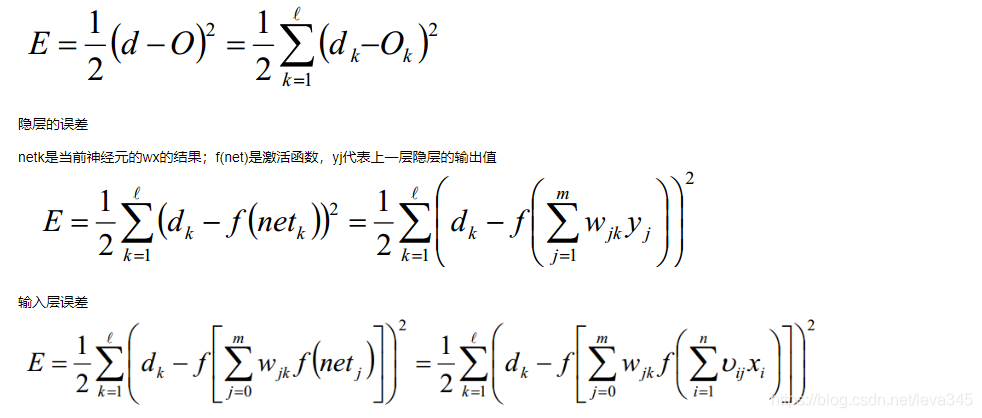

輸出層誤差
O代表預測結果，d代表真實結果；系數是為了方便求導時計算

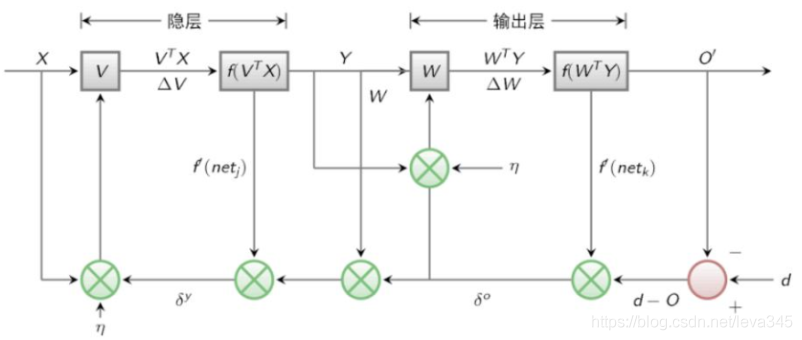

像一般神經網路一樣，BP神經網路先進行FP傳導即正向傳導，案例中只設定了一層隱含層，所以引數層有兩層:w1,b1;w2,b2;W引數矩陣的行列：行為輸出層的神經元個數，列是輸入層的神經元個數，
隱含層的結果：O1=sigmoid(a1)=sigmoid(w1.x.T+b1),隱含層使用了sigmoid激活函式
輸出結果：O2=a2=W2*O1+b2 ,最后一層沒有用激活函式
損失函式cost=1/2(O2-y)^2 ，括號里面為預測值減實際值得平方，而我們經常使用的誤差項err=y-O2,兩者的區別，其實err也可以等O2-y，所以err形式決定我們后面的err是否需要加負號，因為cost對O2的偏導數為(O2-y),則err與（O2-y)之間關系換算需要特別注意，
我們這里定義err=y-O2;

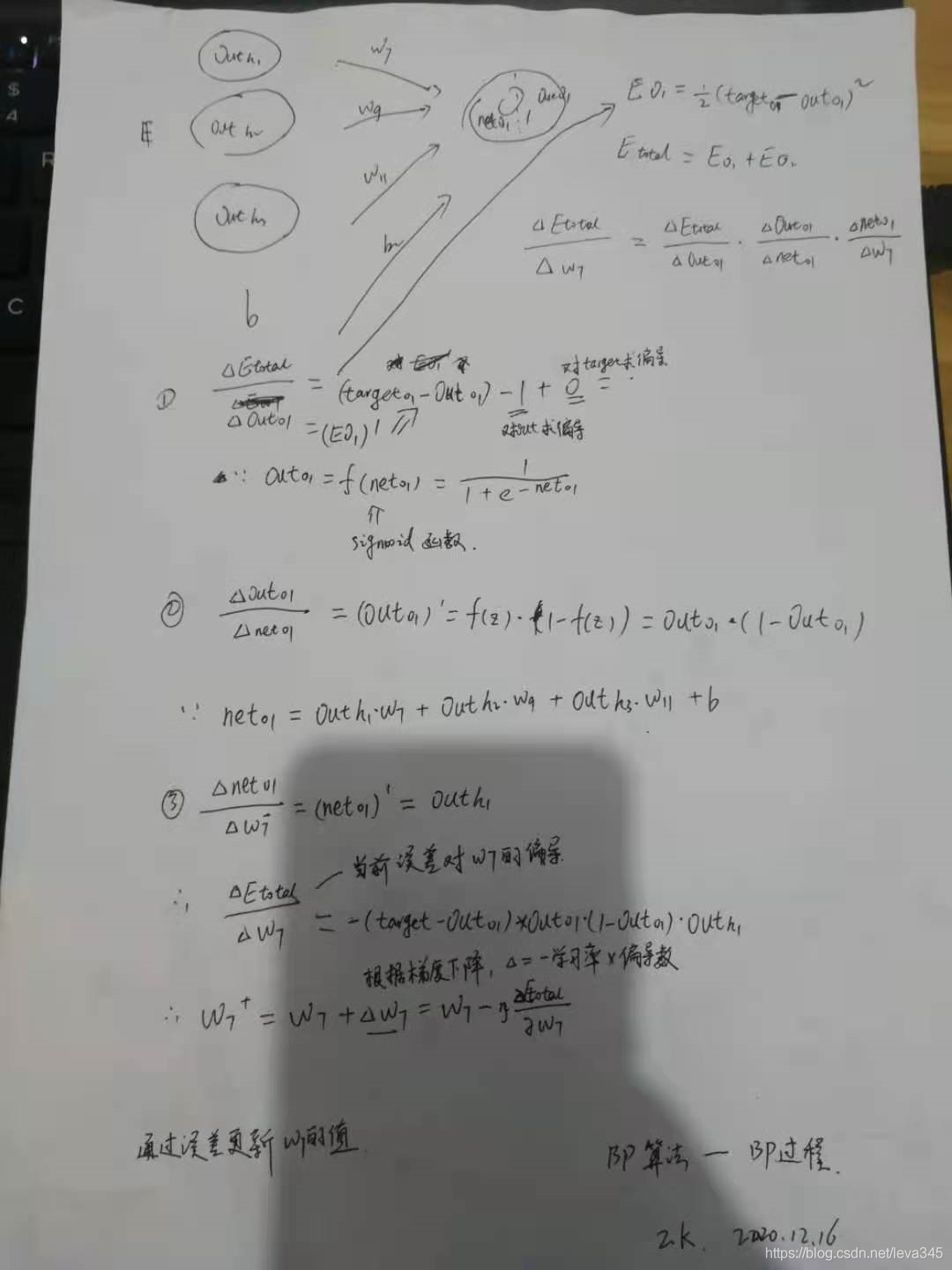

損失函式對Wi求偏導即梯度值，求導程序用到微分鏈式求導
下圖可以看到梯度等于誤差項 乘以 上一層的輸入值，對于最后一層的Wi我們可以得到等于-（y-Oi)Oi-1.T,即-errOi-1.T，最后一層我們沒有對a2進行激活函式轉換，所以沒有激活函式關于a2部分的求導，即O2對a2求導是1，所以忽略.

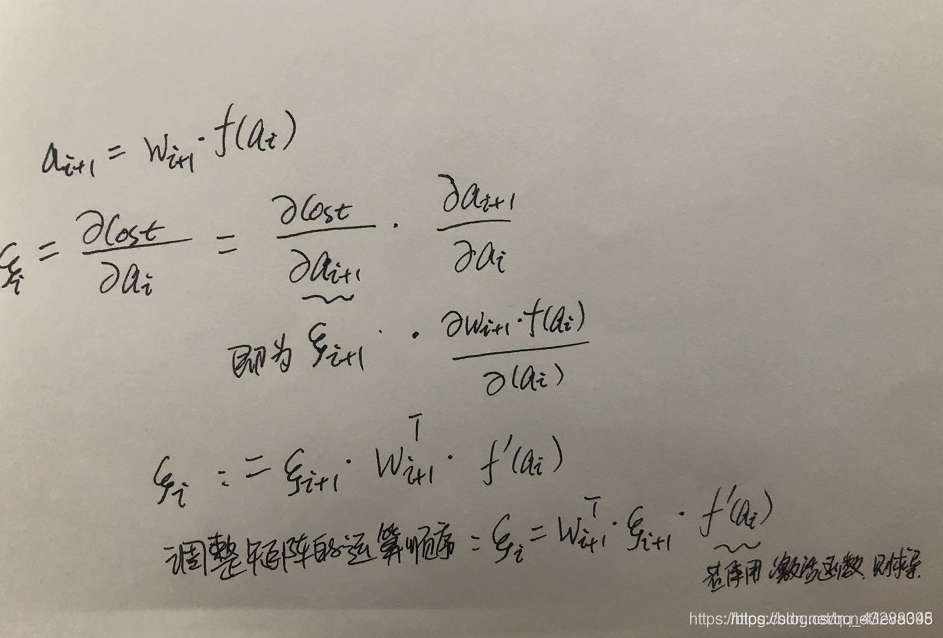

損失函式對ai進行求偏導則可以得到誤差向量，求導程序用到微分鏈式求導：

import numpy as np
import  pandas as pd
import matplotlib as mpl
import  matplotlib.pyplot as  plt
from sklearn.preprocessing import  MinMaxScaler

df=pd.read_csv('traffic_data.csv',encoding='GBK')
print(df.head)

x=df[['人口數','機動車數','公路面積']]
y=df[['客運量','貨運量']]

print(x)
print(y)

#對資料進行最大最小值歸一化
x_scaler=MinMaxScaler(feature_range=(-1,1))
y_scaler=MinMaxScaler(feature_range=(-1,1))

x=x_scaler.fit_transform(x)
y=y_scaler.fit_transform(y)

#對樣本進行轉置，矩陣運算
sample_in=x.T
sample_out=y.T

#BP神經網路網路引數
max_epochs=60000 #回圈迭代次數
learn_rate=0.035  #學習率
mse_final=6.5e-4  #設定一個均方誤差的閾值，小于它則停止迭代
sample_number=x.shape[0]  #樣本數
input_number=x.shape[1]  #輸入特征數
output_number=y.shape[1]  #輸出目標個數
hidden_units=8 #隱含層神經元個數
print(sample_number,input_number,output_number)


#定義激活函式Sigmod
# import math
def sigmoid(z):
    return  1/(1+np.exp(-z))

def sigmoid_delta(z): #偏導數
    return 1/((1+np.exp(-z))**2)*np.exp(-z)

print(sigmoid(0),sigmoid_delta(0))

#一層隱含層
#W1矩陣:M行N列，M等于該層神經元個數，N等于輸入特征個數
W1=0.5*np.random.rand(hidden_units,input_number)-0.1
b1=0.5*np.random.rand(hidden_units,1)-0.1

W2=0.5*np.random.rand(output_number,hidden_units)-0.1
b2=0.5*np.random.rand(output_number,1)-0.1

mse_history=[]  #空串列，存盤迭代的誤差
#不設定激活函式
for i in range(max_epochs):
    #FP
    hidden_out=sigmoid(np.dot(W1,sample_in)+b1)  #np.dot矩矩陣相乘,hidden_out1結果為8行20列
    network_out=np.dot(W2,hidden_out)+b2  #np.dot矩陣相乘,W2是2行8列，則output結果是2行20列
    #誤差
    err=sample_out-network_out
    mse_err=np.average(np.square(err)) #均方誤差
    mse_history.append(mse_err)
    if mse_err<mse_final:
        break
    #BP
    #誤差向量
    delta2=-err #最后一層的誤差
    delta1=np.dot(W2.transpose(),delta2)*sigmoid_delta(hidden_out)  #前一層的誤差向量,這一層對hidden_out用了sigmoid激活函式,要對hidden_out求偏導數；注意最后一步是兩個矩陣的點乘，是兩個完全相同維度矩陣
    #梯度：損失函式的偏導數
    delta_W2=np.dot(delta2,hidden_out.transpose())
    delta_W1=np.dot(delta1,sample_in.transpose())
    delta_b2=np.dot(delta2,np.ones((sample_number,1)))
    delta_b1=np.dot(delta1,np.ones((sample_number,1)))
    W2-=learn_rate*delta_W2
    b2-=learn_rate*delta_b2
    W1-=learn_rate*delta_W1
    b1-=learn_rate*delta_b1


#損失值畫圖
print(mse_history)
loss=np.log10(mse_history)
min_mse=min(loss)
plt.plot(loss,label='loss')
plt.plot([0,len(loss)],[min_mse,min_mse],label='min_mse')
plt.xlabel('iteration')
plt.ylabel('MSE loss')
plt.title('Log10 MSE History',fontdict={'fontsize':18,'color':'red'})
plt.legend()
plt.show()


#模型預測輸出和實際輸出對比圖
hidden_out=sigmoid(np.dot(W1,sample_in)+b1)
network_out=np.dot(W2,hidden_out)+b2

#反轉獲取實際值：
network_out=y_scaler.inverse_transform(network_out.T)
sample_out=y_scaler.inverse_transform(y)

#解決圖片中文無法顯示
plt.rcParams['font.sans-serif'] = [u'SimHei']
plt.rcParams['axes.unicode_minus'] = False

plt.figure(figsize=(8, 6))
plt.plot(network_out[:,0],label='pred')
plt.plot(sample_out[:,0],'r.',label='actual')
plt.title('客運量 ',)
plt.legend()
plt.show()



plt.figure(figsize=(8, 6))
plt.plot(network_out[:,1],label='pred')
plt.plot(sample_out[:,1],'r.',label='actual')
plt.title('貨運量 ')
plt.legend()
plt.show()

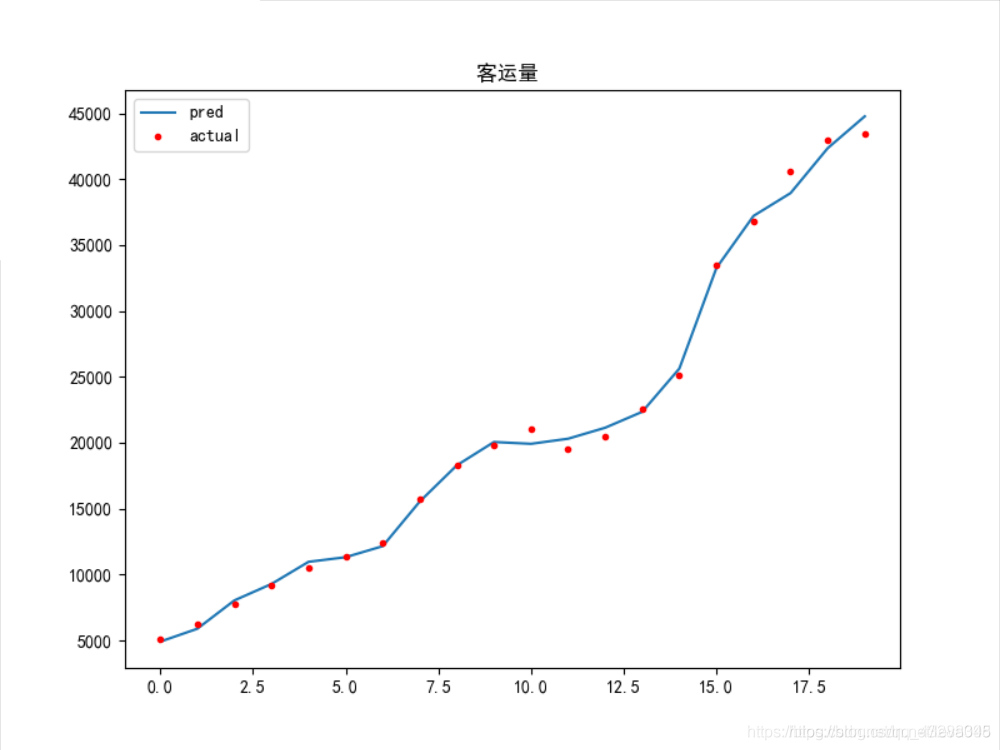

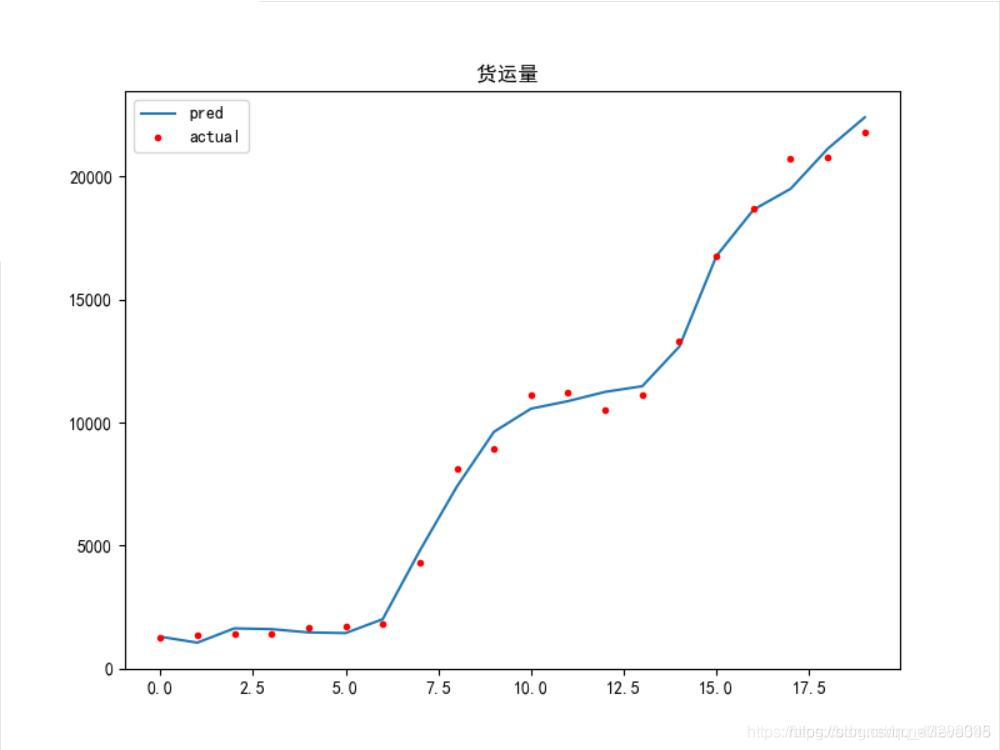

模擬結果圖如下：

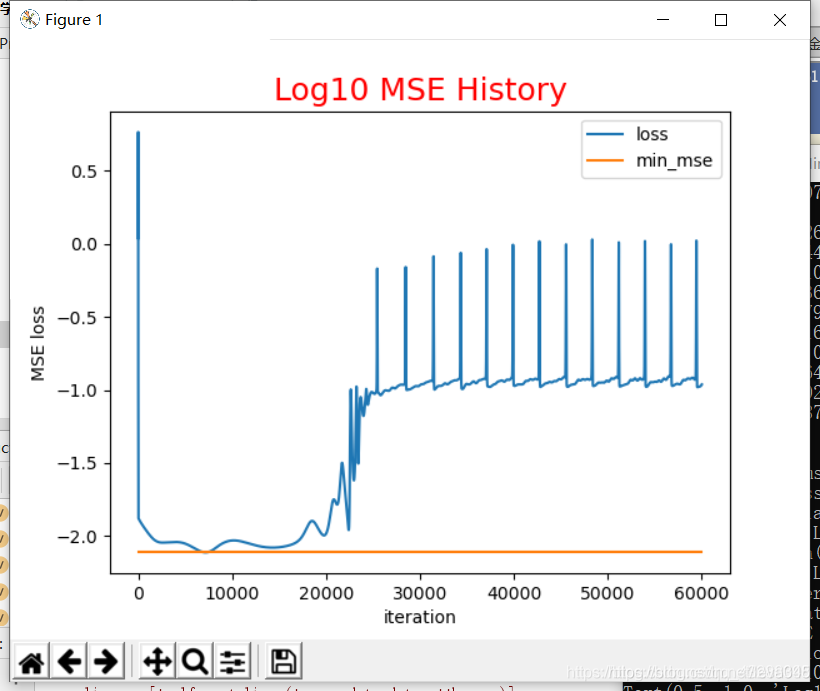

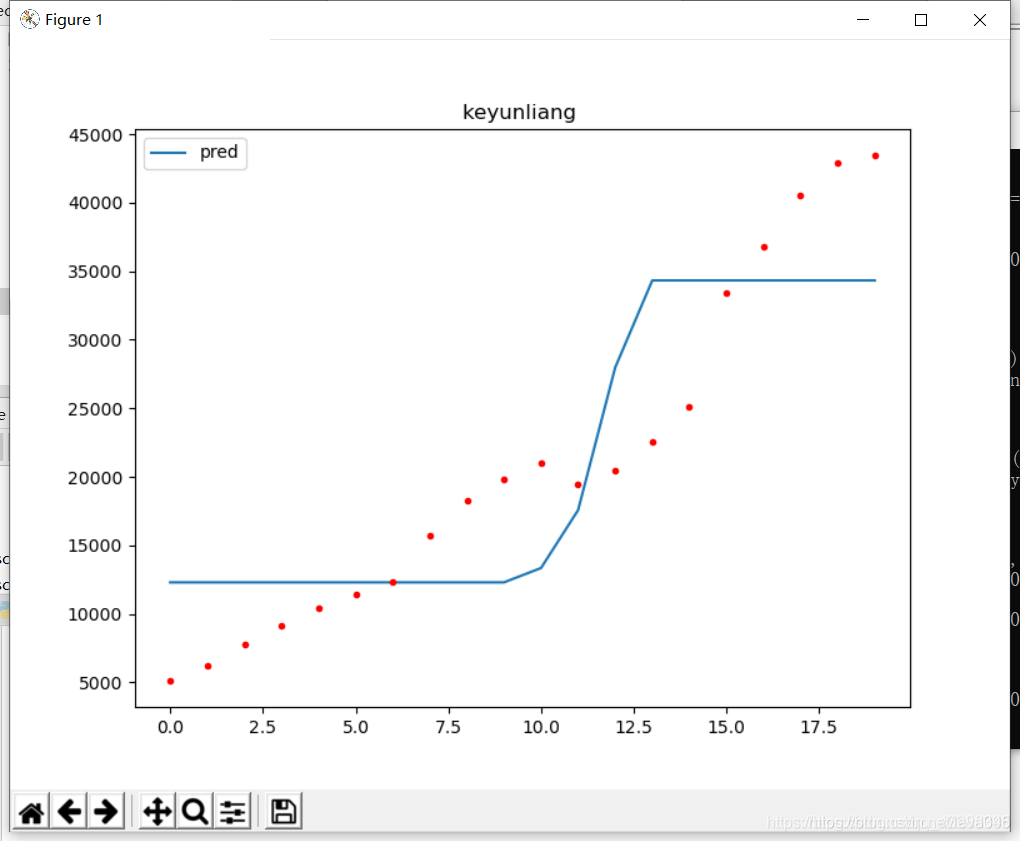

這是某一次的迭代結果：

可以看到這個擬合結果不是很好，預測值跟實際值偏差較大

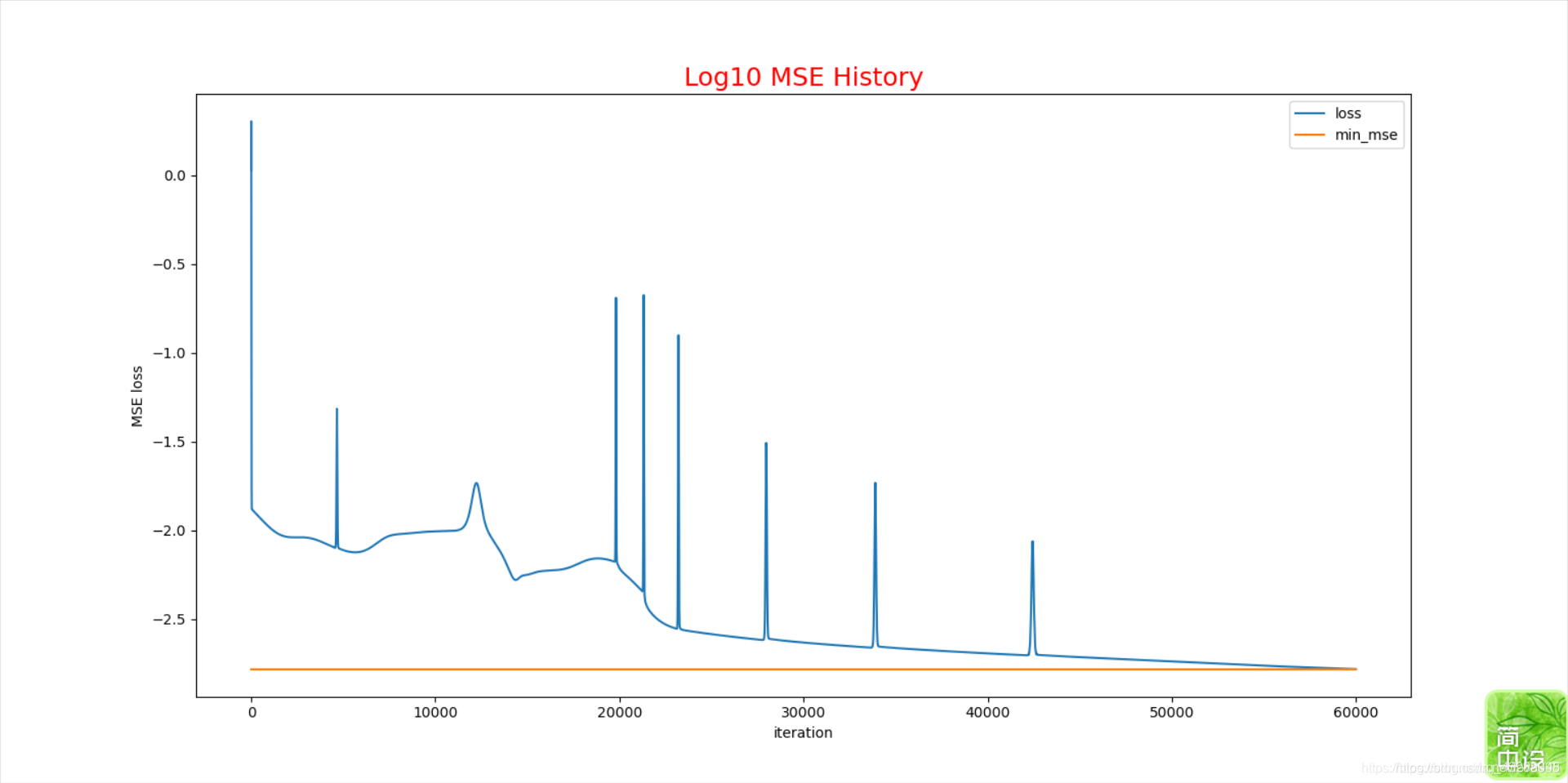

下面給出比較優的模型結果

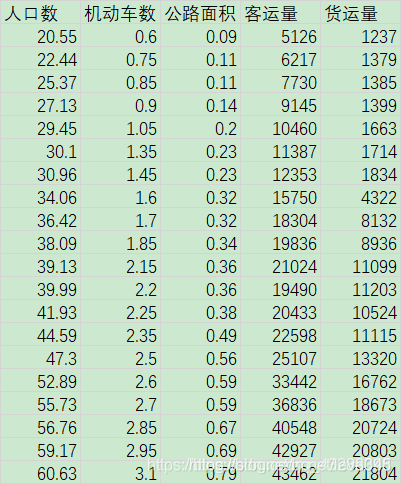

traffic_data.csv 資料如下

問題：
1.從這里可以看到引數初始值得設定是很重要，解決方法可能就是多訓練幾次得到一個比較好的模型結果吧
資料：
