Python，OpenCV使用KNN來構建手寫數字及字母識別OCR

這篇博客將介紹如何借助OpenCV提供的手寫數字及字母資料集，來構建訓練KNN模型，以進行手寫數字及字母的識別，
并分別達到手寫數字 91% 的精確度，字母93%的精確度，

提升模型精確度的方法有1）增加訓練資料集以及 2）增加錯誤的資料集；

OCR 即 Optical Character Recognition 光學字符識別，表示在影像上進行文本等的識別；

1. 原理

1.1 手寫數字識別

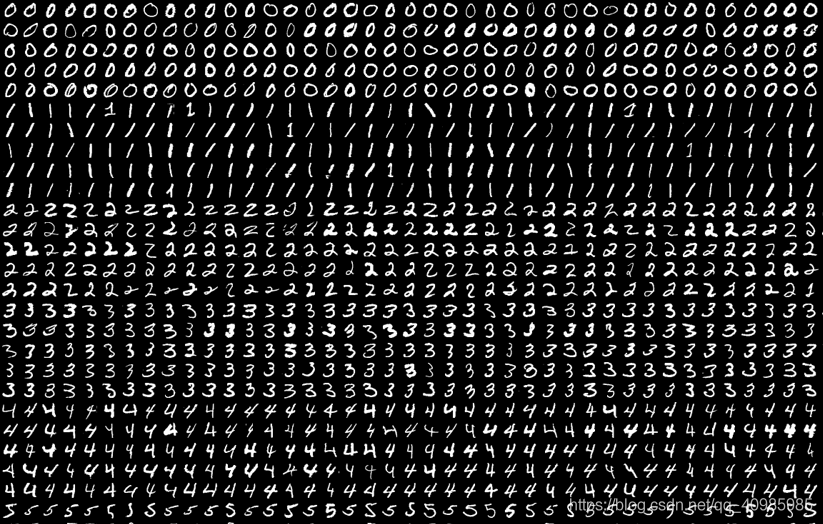

OpenCV提供了手寫數字資料集：digits.png 共包括5000個手寫數字（0~10），每個數字500個，

1. 加載資料集 digits.png（得到5000個資料集，10個標簽（0~9）
2. 拆分為訓練資料集、測驗資料集（各2500個，10個標簽）
3. 用訓練資料集+標簽 訓練KNN模型
4. 用測驗資料集+標簽 進行KNN模型準確度的驗證；
5. 存盤訓練資料集+標簽，通過使用 np.savez(‘images/knn_data.npz’, train=train, train_labels=train_labels)進行保存，

1.2 字母識別

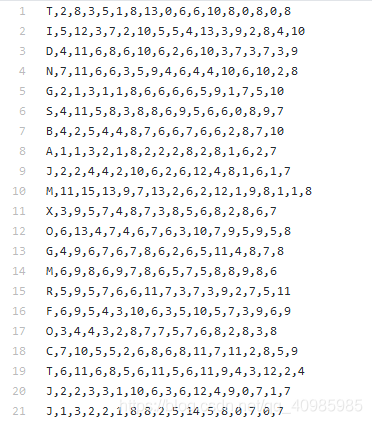

OpenCV提供了字母資料集：letter-recognition.data ，共包括 20000行，20000個字母資料集，每行第一列是字母標簽，接下來的16個數字是從 UCI 機器學習存盤庫中獲得的字母對應的特征；

1. 加載資料集 （20000個）
2. 拆分為訓練資料集、測驗資料集（前10000個作為訓練資料，后10000個作為測驗資料）
3. 用訓練資料集+標簽 訓練KNN模型
4. 用測驗資料集+標簽 進行KNN模型準確度的驗證；

2. 原始碼

2.1 手寫數字OCR

# 構建手寫數字OCR的應用程式
#
# 需要一些 train_data 和 test_data， OpenCV 附帶一個影像digits.png，其中有 5000 個手寫數字（每個數字 500 個），每個數字都是一個 20x20 的影像，、
# 第一步是將這個影像分成 5000 個不同的數字，對于每個數字，我們將其展平為 400 像素的一行，那就是我們的特征集，即所有像素的強度值，這是我們可以創建的最簡單的功能集，
# 第二部使用每個數字的前 250 個樣本作為 train_data，剩下的250 個樣本作為 test_data
# 然后訓練資料；

import numpy as np
import cv2
from matplotlib import pyplot as plt

img = cv2.imread('images/digits.png')  # 原始影像包括5000個不同的數字
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

# 分割影像為5000個單元，每個20x20像素
cells = [np.hsplit(row, 100) for row in np.vsplit(gray, 50)]

# 轉為Numpy陣列，shape將為 (50,100,20,20)
x = np.array(cells)

# 準備訓練集和測驗集
train = x[:, :50].reshape(-1, 400).astype(np.float32)  # Size = (2500,400)
test = x[:, 50:100].reshape(-1, 400).astype(np.float32)  # Size = (2500,400)

# 為訓練資料和測驗資料創建標簽
k = np.arange(10)
train_labels = np.repeat(k, 250)[:, np.newaxis]
test_labels = train_labels.copy()

# 初始化KNN，訓練模型，然后對測驗集使用k=1進行測驗
knn = cv2.ml.KNearest_create()
print('knn: ', knn)
knn.train(train, cv2.ml.ROW_SAMPLE, train_labels)
ret, result, neighbours, dist = knn.findNearest(test, k=5)

print("result: ", result, result.shape)
print("neighbours: ", neighbours)
print("distance: ", dist)

# 檢查分類的準確性
# 將預測分類的結果與其所屬的測驗標簽進行比較，判斷成功還是失敗
matches = result == test_labels
correct = np.count_nonzero(matches)
accuracy = correct * 100.0 / result.size

# 識別手寫數字得到了91.76% 的準確率，提高準確性的一種選擇是添加更多用于訓練的資料，尤其是錯誤的資料，
# 可以把訓練的資料/模型保存下來，這樣下次就能直接從檔案中加載資料/模型，然后進行分類，可借助Numpy函式（如 np.savetxt、np.savez、np.load 等）來保存模型
print("OCR digits accuracy: ", accuracy)

# 保存訓練資料
# 需要大約 4MB 的記憶體，由于使用強度值（uint8 資料）作為特征，因此最好先將資料轉換為 np.uint8，然后再保存,這樣只需要1MB，然后在加載時再轉換回float32，
np.savez('images/knn_data.npz', train=train, train_labels=train_labels)

# 加載
with np.load('images/knn_data.npz') as data:
    print(data.files)
    train = data['train']
    train_labels = data['train_labels']
    print(train.shape, train_labels.shape)

# 需要大約 4MB 的記憶體，由于使用強度值（uint8 資料）作為特征，因此最好先將資料轉換為 np.uint8，然后再保存，這樣只需要1MB，然后在加載時再轉換回np.float32，
np.savez('images/knn_data_npuint8.npz', train=train.astype(np.uint8), train_labels=train_labels.astype(np.uint8))

# 加載uint8的訓練資料
with np.load('images/knn_data_npuint8.npz') as data:
    print(data.files)
    train = data['train'].astype(np.float32)
    train_labels = data['train_labels'].astype(np.float32)
    print(train.shape, train_labels.shape)

2.2 字母OCR

# 構建英文字母OCR的應用程式

# 對英文字母進行OCR，但資料和特征集與手寫數字略有變化，OpenCV 沒有提供英文字母的影像，而是提供了一個資料檔案 letter-recognition.data，
# 共20000 行，每一行中第一列是一個字母表，這是標簽，接下來的 16 個數字是其不同的功能，這些功能是從 UCI 機器學習存盤庫中獲得的，您可以在此頁面中找到這些功能的詳細資訊，
# 有20000個樣本可用，因此取前10000個資料作為訓練樣本，剩下的10000個作為測驗樣本，OpenCV無法直接處理字母，因此先將字母更改為 ascii 字符，然后進行處理，

import cv2
import numpy as np
import matplotlib.pyplot as plt

# 加載資料，并轉換字母為ASCII碼
data = np.loadtxt('images/letter-recognition.data', dtype='float32', delimiter=',',
                  converters={0: lambda ch: ord(ch) - ord('A')})

# 拆分資料為倆份，訓練資料，測驗資料各10000
train, test = np.vsplit(data, 2)

# 拆分訓練資料集為特征及分類
responses, trainData = np.hsplit(train, [1])
labels, testData = np.hsplit(test, [1])

# 初始化KNN，訓練模型，度量其準確性
knn = cv2.ml.KNearest_create()
knn.train(trainData, cv2.ml.ROW_SAMPLE, responses)
ret, result, neighbours, dist = knn.findNearest(testData, k=5)

print("result: ", result, result.shape)
print("neighbours: ", neighbours)
print("distance: ", dist)

correct = np.count_nonzero(result == labels)
accuracy = correct * 100.0 / 10000

# 得到了93.06%的準確度，如果要提高準確性，可以在每個級別中迭代添加錯誤資料，
print('OCR alphabet accuracy: ', accuracy)

參考

• https://docs.opencv.org/3.0-beta/doc/py_tutorials/py_ml/py_knn/py_knn_opencv/py_knn_opencv.html#knn-opencv
