一、LED燈與單片機的連接方式
在proteus仿真中，無論LED燈是負極連接IO埠，正極通過電阻連接VCC還是LED燈正極連接IO埠，負極通過電阻連接GND，都是可以通過仿真得到正確結果的，可是在現實操作程序中總有一種方式出現問題，這就不得不提到現實情況下單片機的驅動能力對實驗結果的影響，
如圖所示第(1)種方式，單片機IO埠輸出高電平時，LED燈亮，電流方向由單片機流向GND(我們將單片機提供高電平，電流方向為單片機由內到外稱為拉電流)，第(2)種方式，單片機IO埠輸出低電平時，LED燈亮，電流方向由VCC流向單片機內部(我們將單片機提供低電平，電流方向為由外到內輸入單片機稱為灌電流)，但是在現實中由于單片機驅動能力的影響往往第一種是無法點亮LED燈的，
二、單片機驅動能力
我們將兩種連接方式與單片機IO埠內部簡化之后可以得到如下兩個簡圖：
單片機輸出1時，T斷開，這時VCC通過電阻R連接到IO，上圖為拉電流連接方式，T斷開時，R、R外、LED串聯，形成直流通路，I=VCC-Vled/R+R外，R作為單片機內部上拉電阻，阻值一般幾百上千K，可見電流就非常小根本無法點亮LED燈，

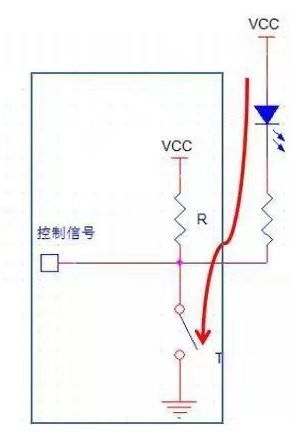

單片機輸出0時，T閉合連接到GND，這時IO相當于接地，上圖為灌電流連接方式，T閉合時形成通路，I=VCC-Vled/R外，LED滿足電流的要求，LED燈亮， 可見，有時候理論可行現實卻不太可行，
三、另外兩種單片機連接LED燈的比較

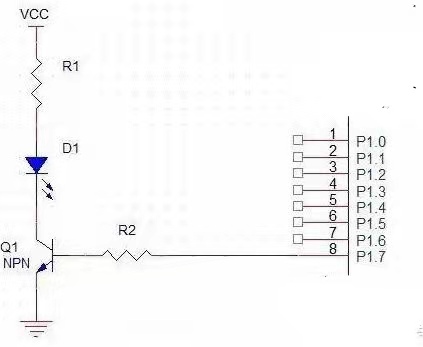

單片機驅動較少LED燈尚且可以但是需要驅動多個時，必須增加外部驅動，以提供外部需要的電流，常用的方式是外部電路加驅動芯片、74HC373、非門、三態門、BJT等，下面將舉例說明三極管驅動LED燈電路，如圖:

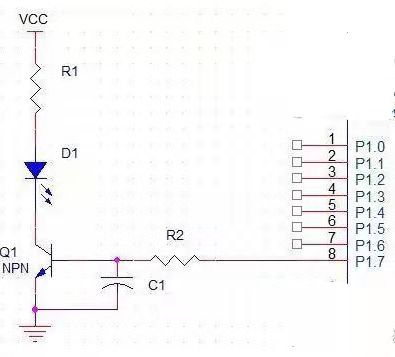

單片機只是控制三極管的通斷，而不是提供驅動電路，輸出高電平時三極管導通，可以形成直流通路，使得LED燈點亮；單片機輸出低電平時三極管截止(可以理解為斷路)，使得LED燈滅，這樣就可以接多個LED了， 但是在實際生產中卻有缺陷，采用上述方式連接，在系統上電時，LED會閃一下，究其原因:上電瞬間，單片機IO輸出沒有在瞬間達到程式中初始化的值，另外電源沖擊等原因引起三極管瞬間導通，使得LED燈閃爍，這在生產中是不被接受的，所以我們更需要這樣更改，加入電容C，吸收尖峰電壓：
