Zynq Ultrascale+ MPSOC硬體開發之與Zynq7000芯片資源對比說明及開發資料介紹

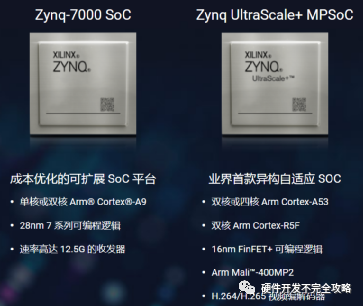

?官網關于Zynq Ultrascale+ MPSOC和Zynq7000兩種器件對比介紹，Zynq Ultrascale+ MPSOC（后邊簡稱MPSOC）的APU處理器升級為Cortex-A53（ARM v8架構），增加實時處理內核RPU（Cortex-R5F），增加有GPU（Arm Mali?-400 MP2），增加視頻的硬解碼器，制程提高到16nm，可面向AI/ML、視頻處理、輔助駕駛等熱門應用，

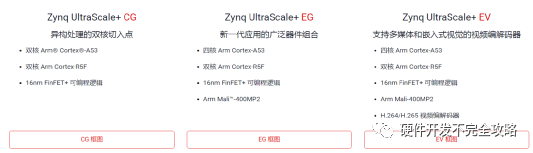

器件主要分為三個系列CG/EG/EV等，主要資源也不一樣，如下圖所示
MPSOC同時還增加有多種高速外部介面，主要如下：
1）高速Serdes介面（除PS-GTR）PCIe可支持16.0GT/s (Gen4)；
2）PS側增加有GTR高速介面，支持PCIe 5.0GT/s (Gen 2)、USB 3.0 、SGMII ；
3）內置有硬核支持150Gb/s Interlaken 和100Gb/s Ethernet (100G MAC/PCS) ；
4）PS側增加eMMC控制器；
5）PS側增加有SATA ，資料速率有1.5Gb/s, 3.0Gb/s, or 6.0Gb/s ；
6）MPSOC內未集成有ADC部分功能電路，

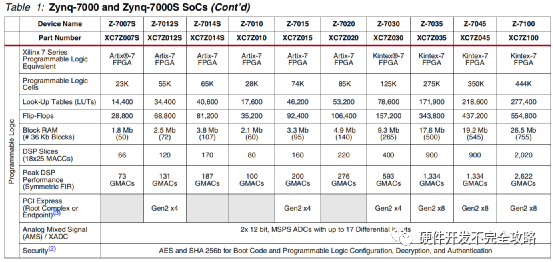

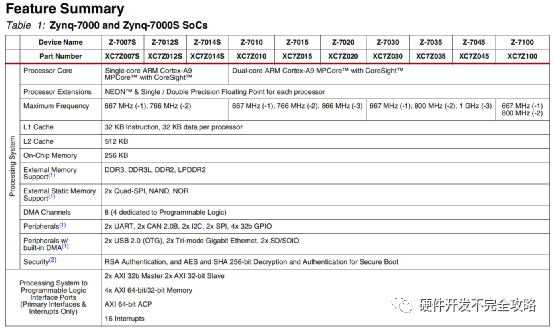

Zynq7000系列特性表如下

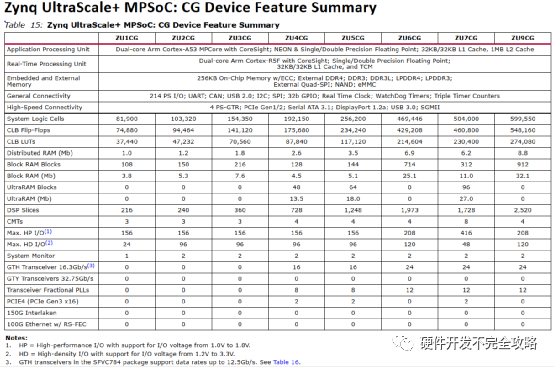

MPSOC CG系列特性表如下

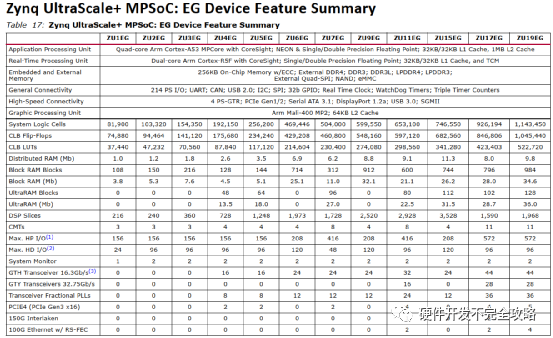

MPSOC EG系列特性表如下

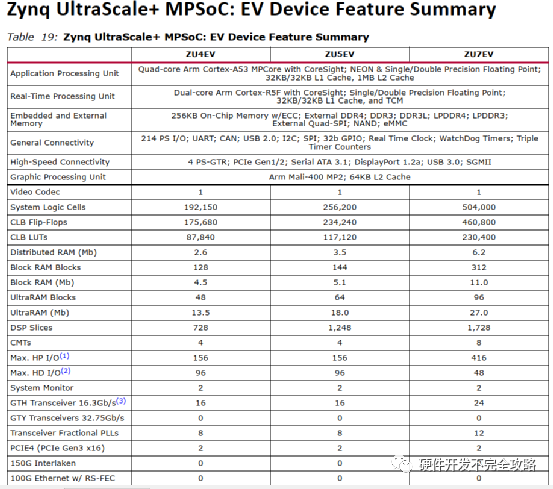

MPSOC EV系列特性表如下

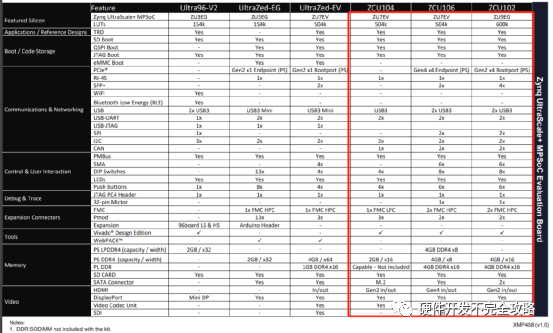

MPSOC官方開發板有三種分別為ZCU104/106/102

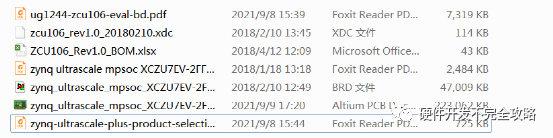

在Xinlinx官網可下載到這些開發板的PCB、原理圖、BOM單、約束檔案（XDC）以及板卡硬體設計指導書等，對于硬體設計有很大的參考價值，后邊也會針對板上的一些高速信號的介面設計進行分享，包括核心硬體原理圖設計（高速硬體介面），PCB layout設計，SI/PI設計及仿真等，并總結硬體設計中的難點和易錯點（坑），歡迎持續關注微信公眾號“硬體開發不完全攻略”，后臺回復“ZCU開發板”可下載ZCU102和ZCU106開發板資料，資源截圖如下（以ZCU106為例）
?
