在立創開源硬體平臺上面，stm32可以說是使用最多的mcu芯片，它的核心是arm core，一方面，工業上比較認可stm32，另外一方面，我們也不得不承認意法半導體在校園推廣mcu方面確實做的很好，當然，目前芯片普遍比較緊俏，之前便宜的幾塊錢的stm32，都要幾十甚至上百了，這已經是后話了，
stm32用的比較多的stm32f103、stm32f3、stm32f4這些，現在，除了上面說的這些，又出現了stm32f7系列，就我的認知來說，目前用的還不多，目前，stm32多用在工業上，電機、儀表、運動控制、采集方面，都有很多的應用場景，
此外，stm32還容易使用rtos，在一些實時要求比較高的地方，用它是非常方便的，很多時候，除了實時控制，還需要人機互動，所以這個時候，stm32旁邊還會搭配一個linux soc，這都是很正常的現象，當然，要是遇到影像處理方面的內容，或者并發要求比較多的場合，stm32配合fpga，也不是很稀奇的情況，當然，用了rtos也不代表stm32就是實時控制了，這個等有機會再說，
為了說明stm32的最小電路，可以找一個電路圖來學習下，比如這，https://oshwhub.com/gxt_0/STM32F103C8T6hu-xin-ban

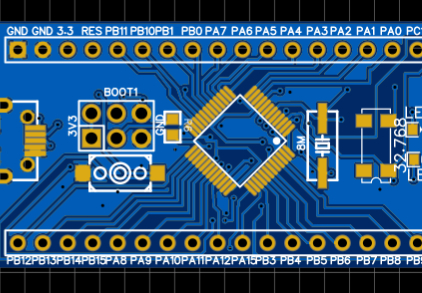

1、整體觀察
圖片僅僅給出了2d圖，所以也不知道后來是不是真正的打樣出來了，整體的功能還是比較簡單的，就是一個核心板，把所有的功能都用排針引出來了，

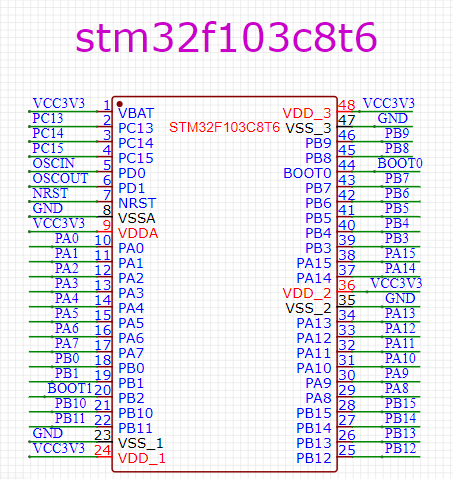

2、主芯片
主芯片就是stm32f103c8t6，48個引腳，qfn封裝，比較簡潔，

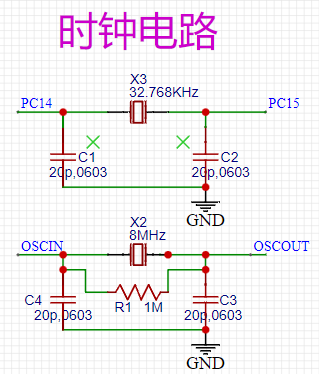

3、時鐘
stm32f103的時鐘可以多說一說，它有兩個時鐘，一個是32.768k這個，主要用于定時；另外一個是8M這個，是執行指令需要用到的時鐘，

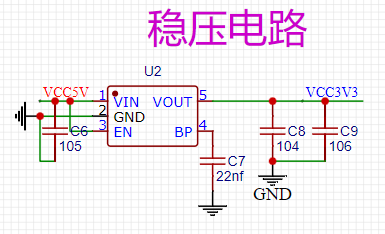

4、電壓
和stc不一樣，stm32芯片多采用3.3v，所以需要一個降壓芯片，常用的芯片有ams1117，一個電路中出現多種電壓是很常見的，比如在fpga或者soc中，可能同時有5v、3.3v、2.5v、1.8v、1.2v等等，
5、啟動方式
stm32支持多種啟動方式，也就是說stm32執行的第一條指令可能來自于不同的地方，比如說，可能來自于sram，可能來自于內部flash，可能來自于外部flash，這個都取決于BOOT0、BOOT1的配置，有的同學說，stm32第一條指令怎么可能來自于sram呢，其實只要jtag或者swd加載進去就可以，
6、除錯和程式燒入介面
這是stm32特有的debug和燒入介面，類似于jtag，外部連接stlink即可，軟體上搭配keil，就可以除錯或者燒入程式了，
7、其他和stc差不多的電路
7.1 復位電路
7.2 usb電路，一部分用來供電，一部分stm32作為pc的usb device，可以模擬u盤

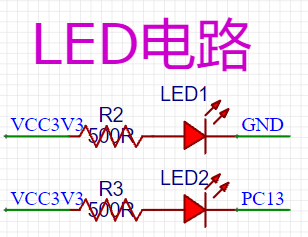

7.3 led，一個是上電后點亮，一個需要程式編程才能解決

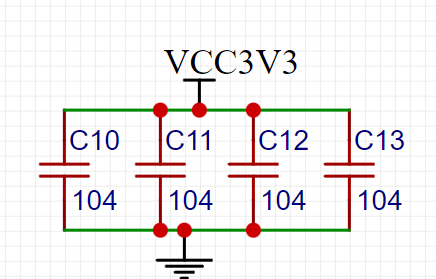

7.4 電原始碼波電路

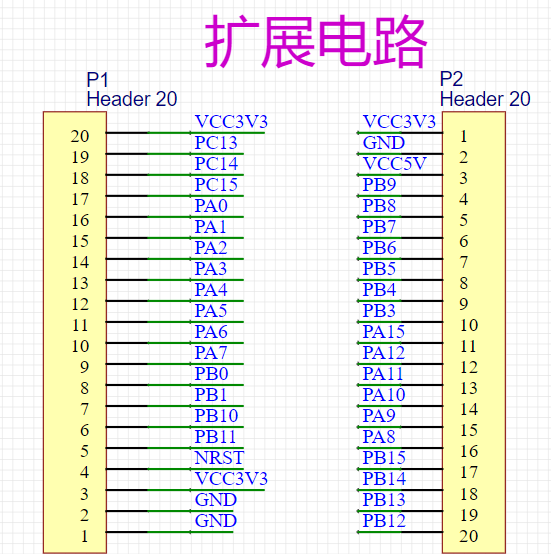

7.5 連接介面
8、美中不足的地方
應該安排一個usb2uart的芯片，比如ch330n，主要可以方便進行除錯，使用stm32的時候最好發揮它的強項，也就是運動控制這塊，如果只是做一點簡單的采集、顯示、按鈕這些，還不如用stc51，另外在實時性方面，這也是mcu的強項，不是說大的soc做不到，而是不劃算，linux本身是個很大的軟體平臺，上面的軟體包很多，但也很消耗資源，所以就專門的運動控制這塊，尤其是電機控制這塊，可以考慮一下stm32，當然，如果買不到，國產的gd32也是不錯的選擇，
