Flink狀態管理與Checkpoint實戰——模擬電商訂單計算程序中宕機的場景，探索宕機恢復時如何精準繼續計算訂單

Flink的狀態與容錯是這個框架很核心的知識點，其中一致檢查點也就是Checkpoints也是Flink故障恢復機制的核心，這篇文章將詳細介紹Flink的狀態管理和Checkpoints的概念以及在生產環境中的引數設定，

什么是State狀態？

• 在使用Flink進行視窗聚合統計，排序等操作的時候，資料流的處理離不開狀態管理
• 是一個Operator的運行的狀態/歷史值，在記憶體中進行維護
• 流程：一個算子的子任務接收輸入流，獲取對應的狀態，計算新的結果，然后把結果更新到狀態里面

有狀態和無狀態介紹

• 無狀態計算： 同個資料進到算子里面多少次，都是一樣的輸出，比如 filter

• 有狀態計算：需要考慮歷史狀態，同個輸入會有不同的輸出，比如sum、reduce聚合操作

• 狀態管理分類

  • ManagedState（用的多）
    • Flink管理，自動存盤恢復
    • 細分兩類
      • Keyed State 鍵控狀態（用的多）
        • 有KeyBy才用這個，僅限用在KeyStream中，每個key都有state ，是基于KeyedStream上的狀態
        • 一般是用richFlatFunction,或者其他richfunction里面，在open()宣告周期里面進行初始化
        • ValueState、ListState、MapState等資料結構
      • Operator State 算子狀態（用的少,部分source會用）
        • ListState、UnionListState、BroadcastState等資料結構
  • RawState（用的少）
    • 用戶自己管理和維護
    • 存盤結構：二進制陣列

• State資料結構（狀態值可能存在記憶體、磁盤、DB或者其他分布式存盤中）

  • ValueState 簡單的存盤一個值（ThreadLocal / String）
    • ValueState.value()
    • ValueState.update(T value)
  • ListState 串列
    • ListState.add(T value)
    • ListState.get() //得到一個Iterator
  • MapState 映射型別
    • MapState.get(key)
    • MapState.put(key, value)

State狀態后端：存盤在哪里

• Flink 內置了以下這些開箱即用的 state backends ：

  • （新版）HashMapStateBackend、EmbeddedRocksDBStateBackend

    • 如果沒有其他配置，系統將使用 HashMapStateBackend，

  • (舊版）MemoryStateBackend、FsStateBackend、RocksDBStateBackend

    • 如果不設定，默認使用 MemoryStateBackend，

• 狀態詳解

  • HashMapStateBackend 保存資料在內部作為Java堆的物件，

    • 鍵/值狀態和視窗運算子持有哈希表，用于存盤值、觸發器等
    • 非常快，因為每個狀態訪問和更新都對 Java 堆上的物件進行操作
    • 但是狀態大小受集群內可用記憶體的限制
    • 場景：
      • 具有大狀態、長視窗、大鍵/值狀態的作業，
      • 所有高可用性設定，

  • EmbeddedRocksDBStateBackend 在RocksDB資料庫中保存狀態資料

    • 該資料庫（默認）存盤在 TaskManager 本地資料目錄中
    • 與HashMapStateBackend在java存盤 物件不同，資料存盤為序列化的位元組陣列
    • RocksDB可以根據可用磁盤空間進行擴展，并且是唯一支持增量快照的狀態后端，
    • 但是每個狀態訪問和更新都需要（反）序列化并可能從磁盤讀取，這導致平均性能比記憶體狀態后端慢一個數量級
    • 場景
      • 具有非常大狀態、長視窗、大鍵/值狀態的作業，
      • 所有高可用性設定

  • 舊版

  MemoryStateBackend（記憶體，不推薦在生產場景使用）
  FsStateBackend（檔案系統上，本地檔案系統、HDFS, 性能更好,常用）
  RocksDBStateBackend (無需擔心 OOM 風險，是大部分時候的選擇)

  代碼配置：
  StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
  env.setStateBackend(new EmbeddedRocksDBStateBackend());
  env.getCheckpointConfig().setCheckpointStorage("file:///checkpoint-dir");
  //或者
  env.getCheckpointConfig().setCheckpointStorage(new FileSystemCheckpointStorage("file:///checkpoint-dir"));



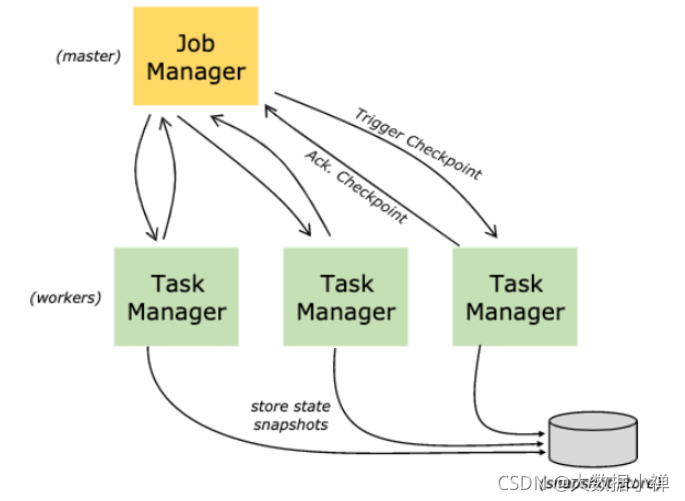

什么是Checkpoint檢查點

• Flink中所有的Operator的當前State的全域快照

• 默認情況下 checkpoint 是禁用的

• Checkpoint是把State資料定時持久化存盤，防止丟失

• 手工呼叫checkpoint，叫 savepoint，主要是用于flink集群維護升級等

• 底層使用了Chandy-Lamport 分布式快照演算法,保證資料在分布式環境下的一致性

• 有狀態流應用的一致檢查點，其實就是所有任務的狀態，在某個時間點的一份 拷貝（一份快照）；這個時間點，應該是所有任務都恰好處理完一個相同的輸入資料的時候

Flink 捆綁的些檢查點存盤型別：

• 作業管理器檢查點存盤 JobManagerCheckpointStorage
• 檔案系統檢查點存盤 FileSystemCheckpointStorage

端到端（end-to-end）狀態一致性

資料一致性保證都是由流處理器實作的，也就是說都是在Flink流處理器內部保證的

在真實應用中，了流處理器以外還包含了資料源(例如Kafka、Mysql)和輸出到持久化系統（Kafka、Mysql、Hbase、CK）

端到端的一致性保證，是意味著結果的正確性貫穿了整個流處理應用的各個環節，每一個組件都要保證自己的一致性，

• Source
  • 需要外部資料源可以重置讀取位置，當發生故障的時候重置偏移量到故障之前的位置
• 內部
  • 依賴Checkpoints機制，在發生故障的時可以恢復各個環節的資料
• Sink：
  • 當故障恢復時，資料不會重復寫入外部系統，常見的就是 冪等和事務寫入(和checkpoint配合)

有關檢查點配置的常用引數配置介紹

StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
//設定checkpoint的周期, 每隔1000 ms進行啟動一個檢查點
env.getCheckpointConfig().setCheckpointInterval(1000);
// 設定狀態級別模式為exactly-once
env.getCheckpointConfig().setCheckpointingMode(CheckpointingMode.EXACTLY_ONCE);
//超時時間，可能是保存太耗費時間或者是狀態后端的問題，任務同步執行不能一直阻塞
env.getCheckpointConfig().setCheckpointTimeout(60000L);
// 設定取消和故障時是否保留Checkpoint資料，這個設定較為重要，沒有正確的選擇好可能會導致檢查點資料失效
//有兩個引數可以設定
//ExternalizedCheckpointCleanup.RETAIN_ON_CANCELLATION： 取消作業時保留檢查點，必須在取消后手動清理檢查點狀態，
//ExternalizedCheckpointCleanup.DELETE_ON_CANCELLATION： 取消作業時洗掉檢查點，只有在作業失敗時，檢查點狀態才可用，
env.getCheckpointConfig().enableExternalizedCheckpoints(CheckpointConfig.ExternalizedCheckpointCleanup.RETAIN_ON_CANCELLATION);

實戰部分：

為了模擬生產環境中實時產生的訂單資料，這里我們自己定義一個資料源來源源不斷的產生模擬訂單資料

訂單類：

@Data
@AllArgsConstructor
@NoArgsConstructor
public class VideoOrder {
    private String tradeNo;
    private String title;
    private int money;
    private int userId;
    private Date createTime;

    @Override
    public String toString() {
        return "VideoOrder{" +
                "tradeNo='" + tradeNo + '\'' +
                ", title='" + title + '\'' +
                ", money=" + money +
                ", userId=" + userId +
                ", createTime=" + createTime +
                '}';
    }
}

public class VideoOrderSourceV2 extends RichParallelSourceFunction<VideoOrder> {

    private volatile Boolean flag = true;

    private Random random = new Random();

    private static List<VideoOrder> list = new ArrayList<>();
    static {
        list.add(new VideoOrder("","java",10,0,null));
        list.add(new VideoOrder("","spring boot",15,0,null));
    }


    /**
     * run 方法呼叫前 用于初始化連接
     * @param parameters
     * @throws Exception
     */
    @Override
    public void open(Configuration parameters) throws Exception {
        System.out.println("-----open-----");
    }

    /**
     * 用于清理之前
     * @throws Exception
     */
    @Override
    public void close() throws Exception {
        System.out.println("-----close-----");
    }


    /**
     * 產生資料的邏輯
     * @param ctx
     * @throws Exception
     */
    @Override
    public void run(SourceContext<VideoOrder> ctx) throws Exception {

        while (flag){
            Thread.sleep(1000);
            String id = UUID.randomUUID().toString().substring(30);
            int userId = random.nextInt(10);
            int videoNum = random.nextInt(list.size());
            VideoOrder videoOrder = list.get(videoNum);
            videoOrder.setUserId(userId);
            videoOrder.setCreateTime(new Date());
            videoOrder.setTradeNo(id);
            System.out.println("產生:"+videoOrder.getTitle()+"，價格:"+videoOrder.getMoney()+", 時間:"+ TimeUtil.format(videoOrder.getCreateTime()));
            ctx.collect(videoOrder);
        }
    }

    /**
     * 控制任務取消
     */
    @Override
    public void cancel() {
        flag = false;
    }
}

產生資料的格式如下：

主程式：使用reduce算子對資料進訂單價格進行滾動計算，并設定Checkpoint保證資料狀態可以存取

public class FlinkKeyByReduceApp {

    /**
     * source
     * transformation
     * sink
     *
     * @param args
     */
    public static void main(String[] args) throws Exception {

        //構建執行任務環境以及任務的啟動的入口, 存盤全域相關的引數
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        env.setParallelism(1);
        env.getCheckpointConfig().setCheckpointingMode(CheckpointingMode.EXACTLY_ONCE);
        env.enableCheckpointing(5000);
 env.getCheckpointConfig().enableExternalizedCheckpoints(CheckpointConfig.ExternalizedCheckpointCleanup.RETAIN_ON_CANCELLATION);
        //這是我本機的ip地址
        env.getCheckpointConfig().setCheckpointStorage(new                                           FileSystemCheckpointStorage("hdfs://192.168.192.100:8020/checkpoint"));

       DataStreamSource<VideoOrder> ds = env.addSource(new VideoOrderSourceV2());
        KeyedStream<VideoOrder, String> videoOrderStringKeyedStream = ds.keyBy(new KeySelector<VideoOrder, String>() {
            @Override
            public String getKey(VideoOrder value) throws Exception {
                return value.getTitle();
            }
        });

        SingleOutputStreamOperator<VideoOrder> reduce = videoOrderStringKeyedStream.reduce(new ReduceFunction<VideoOrder>() {
            @Override
            public VideoOrder reduce(VideoOrder value1, VideoOrder value2) throws Exception {
                VideoOrder videoOrder = new VideoOrder();
                videoOrder.setTitle(value1.getTitle());
                videoOrder.setMoney(value1.getMoney() + value2.getMoney());
                return videoOrder;
            }
        });

        reduce.print();

        env.execute("job");
    }

}

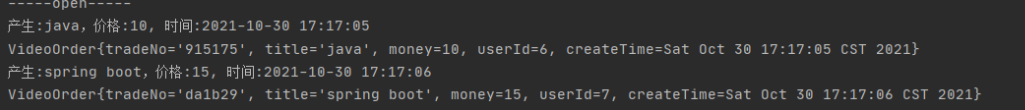

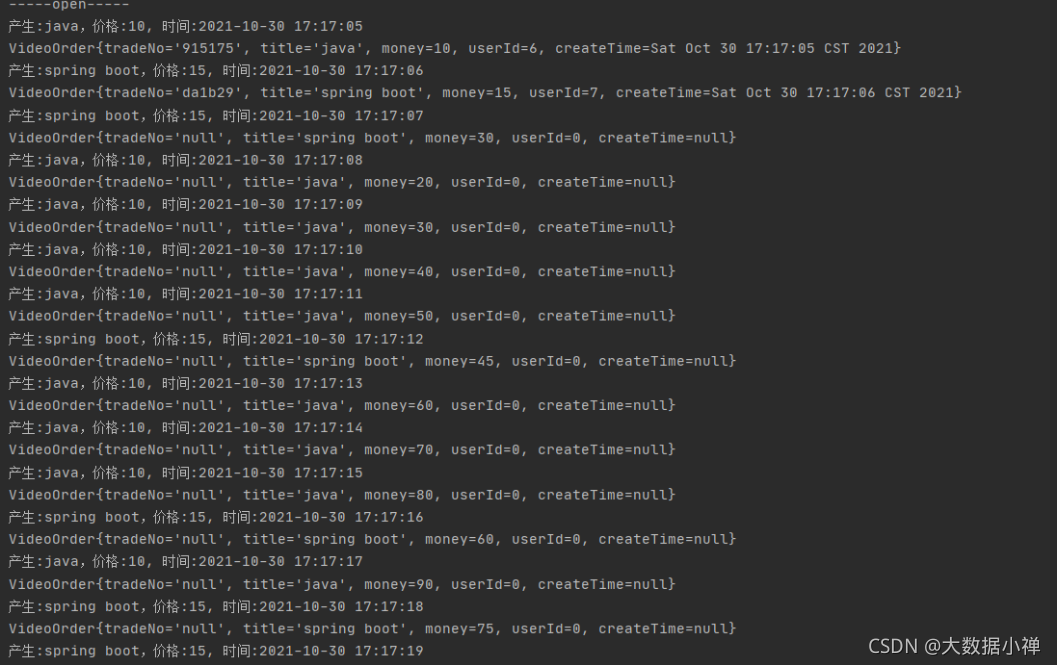

在本地測驗運行結果，可以看到資料根據訂單分組不斷的進行滾動計算

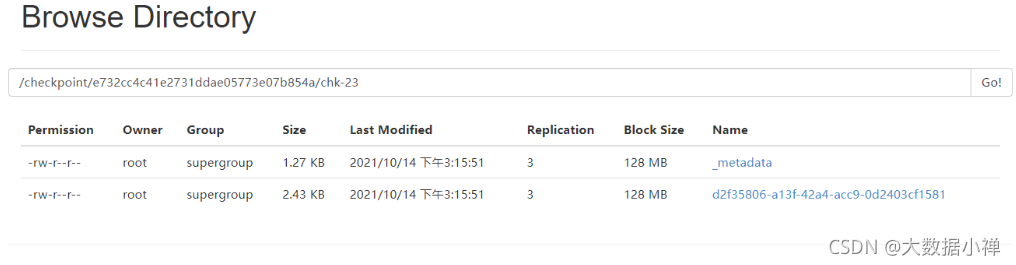

進入服務器的HDFS查看檢查點資料是否存在

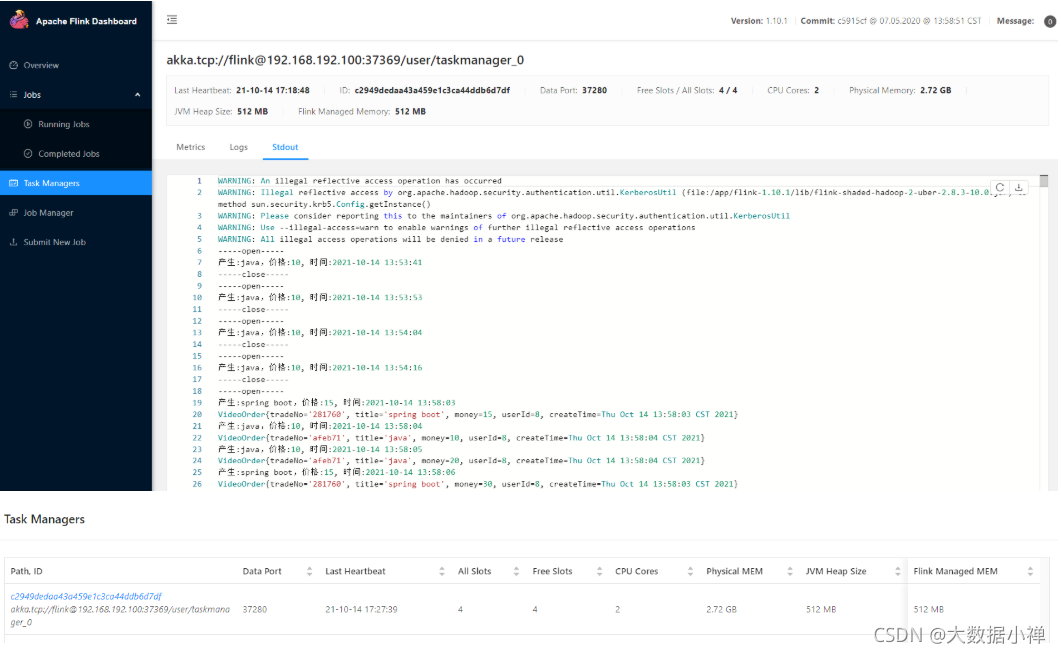

之后將應用進行打包，上傳到服務器進行測驗，可以使用Flink的Web頁面進行手動提交jar包運行，也可以使用命令進行提交，之后可以看到程式運行程序中的相關日志輸出

./bin/flink run -c net.xxx.xxx.FlinkKeyByReduceApp -p 3 /xiaochan-flink.jar

模擬宕機

運行程式的時候我們可以在Flink看到任務進行的id號，這個時候我們手動的cancel掉或者是直接把服務kill掉，這個時候任務被強制暫停，

進入到HDFS可以看到我們設定的檢查點的資料依舊存在，我們使用如下命令，讓程式從上次宕機前的訂單計算狀態繼續往下計算，

-s : 指定檢查點的元資料的位置，這個位置記錄著宕機前程式的計算狀態

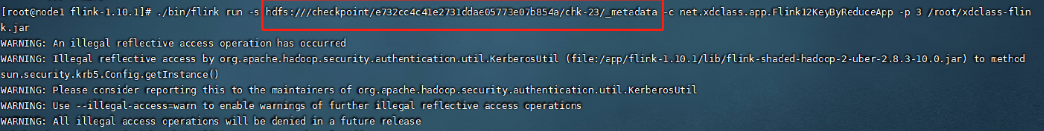

./bin/flink run -s /checkpoint/id號/chk-23/_metadata -c net.xxx.xxx.FlinkKeyByReduceApp -p 3 /root/xdclass-flink.jar

運行命令，進入WEB頁面進行查看，是否成功，

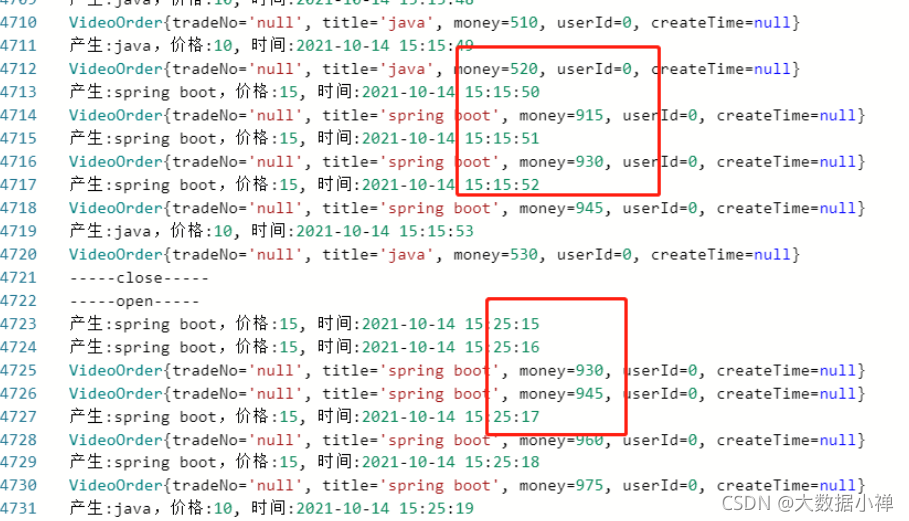

可以看到出現一次close的時候，代表我們的程式以及停止，服務器已經宕機，這個時候訂單的計算結果如上圖的紅色方框，在我們運行了上面那條命令后再次查看日志的資料，從open開始可以看到這次就不是從訂單最初的狀態開始進行的了，而是從上一次宕機前計算的結果，繼續往下計算，到這里Checkponit的實戰應用測驗就完成了，
