23.OpenCV的影像分割——分水嶺演算法、影像金字塔演算法

前言

??主要介紹OpenCV中的分水嶺演算法、影像金字塔對影像進行分割的方法，

一、使用分水嶺演算法分割影像

??分水嶺演算法的基本原理為：將任意的灰度影像視為地形圖表面，其中灰度值高的部分表示山峰和丘陵，而灰度值低的地方表示山谷，用不同顏色的水(標簽)填充每個獨立的山谷(區域最小值)；隨著水平面的上升，來自不同山谷(具有不同顏色)的水將開始合并，為了避免出現這種情況，需要在水匯合的位置建造水壩；持續填充水和建造水壩，直到所有的山峰和丘陵都在水下，整個程序中建造的水壩將作為影像分割的依據，
??使用分水嶺演算法執行影像分割操作時通常包含下列步驟：
(1) 將原圖轉換為灰度影像
(2) 應用形態變換中的開運算和膨脹操作，去除影像噪聲，獲得影像邊緣資訊，確定影像背景
(3) 進行距離轉換，再進行閾值處理，確定影像前景
(4) 確定影像的未知區域(用影像的背景減去前景剩余的部分)
(5) 標記背景影像
(6) 執行分水嶺演算法分割影像

1、cv2.distanceTransform()函式

??OpenCV中的cv2.distanceTransform()函式用于計算非0值像素點到0值(背景)像素點的距離，其基本格式如下：

dst = cv2.distanceTransform(src, distanceType, maskSize[, dstType])

dst為回傳的距離轉換結果影像
src為原影像, 必須是8為單通道二值影像
distanceType為距離型別
maskSize為掩膜的大小, 可設定為0, 3或5
dstType為回傳的影像型別, 默認值為CV_32F(32位浮點數)

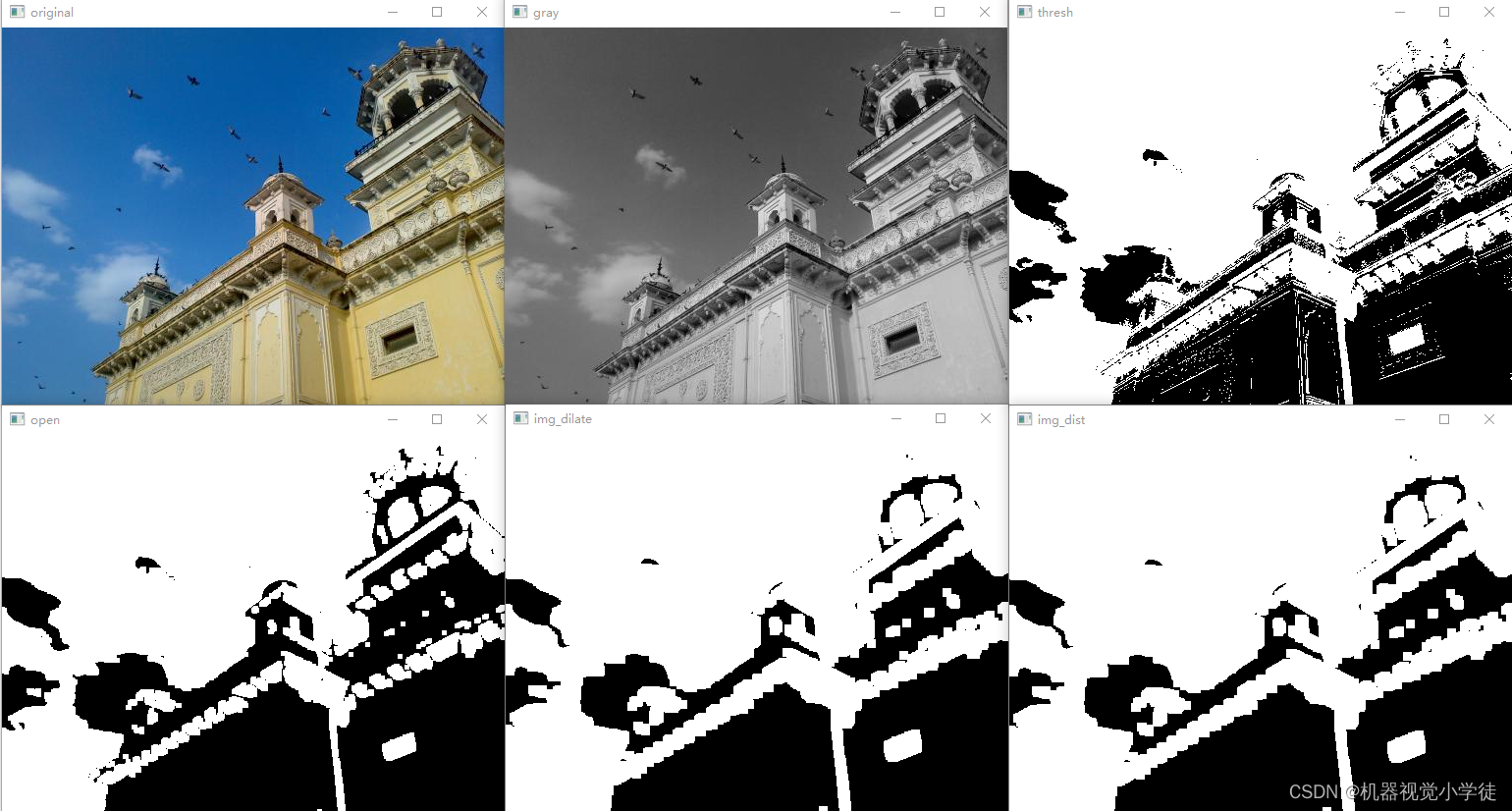

import cv2
import numpy as np
import matplotlib.pyplot as plt

# cv2.distanceTransform()函式，計算非0值像素點到0值(背景)像素點的距離
img = cv2.imread('home.jpg')
cv2.imshow('original', img)

img_gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY) 										# 灰度操作
cv2.imshow('gray', img_gray)

ret, thresh = cv2.threshold(img_gray, 0, 255, cv2.THRESH_BINARY_INV + cv2.THRESH_OTSU) 	# 閾值操作
cv2.imshow('thresh', thresh)

kernel = np.ones((3, 3), np.uint8)
img_open = cv2.morphologyEx(thresh, cv2.MORPH_OPEN, kernel, iterations=2) 				# 形態學操作
cv2.imshow('open', img_open)

img_dilate = cv2.dilate(img_open, kernel, iterations=2)    								# 膨脹操作，確定背景
cv2.imshow('img_dilate', img_dilate)

img_dist = cv2.distanceTransform(img_dilate , cv2.DIST_L2, 5) 							# 距離轉換
cv2.imshow('img_dist', img_dist)

cv2.waitKey(0)
cv2.destroyAllWindows()

2、cv2.connectedComponents()函式

??OpenCV中的cv2.connectedComponents()函式用于將影像中的背景標記為0，將其他影像標記為從1開始的整數，其基本格式如下：

ret, labels = cv2.connectedComponents(image[, connectivity[, ltype]])

labels為回傳的標記結果影像, 和image大小一樣
image為要標記的8位單通道影像
connectivity為4或8(默認值), 表示連接性
ltype為回傳的標記結果影像的型別

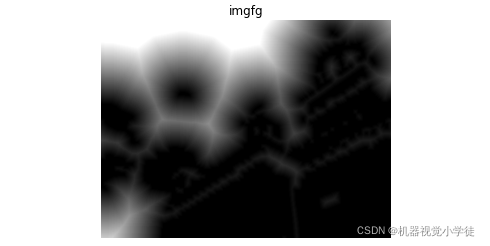

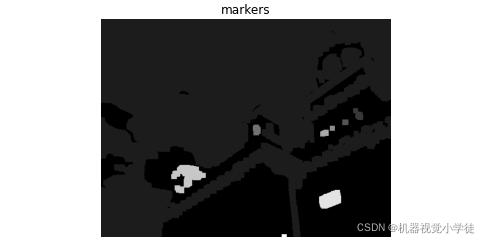

# cv2.connectedComponents()函式，將影像中的背景標記為0，將其他影像標記為從1開始的整數
ret, imgfg = cv2.threshold(img_dist, 0.7*img_dist.max(), 255, cv2.THRESH_TRUNC)

imgfg = np.uint8(imgfg)

ret, markers = cv2.connectedComponents(imgfg)

plt.imshow(imgfg,cmap='gray')
plt.title('imgfg')
plt.axis('off')
plt.show()

plt.imshow(markers,cmap='gray')
plt.title('markers')
plt.axis('off')
plt.show()

3、cv2.watershed()函式

??OpenCV中的cv2.watershed()函式用于執行分水嶺演算法分割影像，其基本格式如下：

ret = cv2.watershed(image, markers)

ret為回傳的8位或32位單通道影像
image為輸入的8位或32位單通道影像
markers為輸入的32位單通道影像

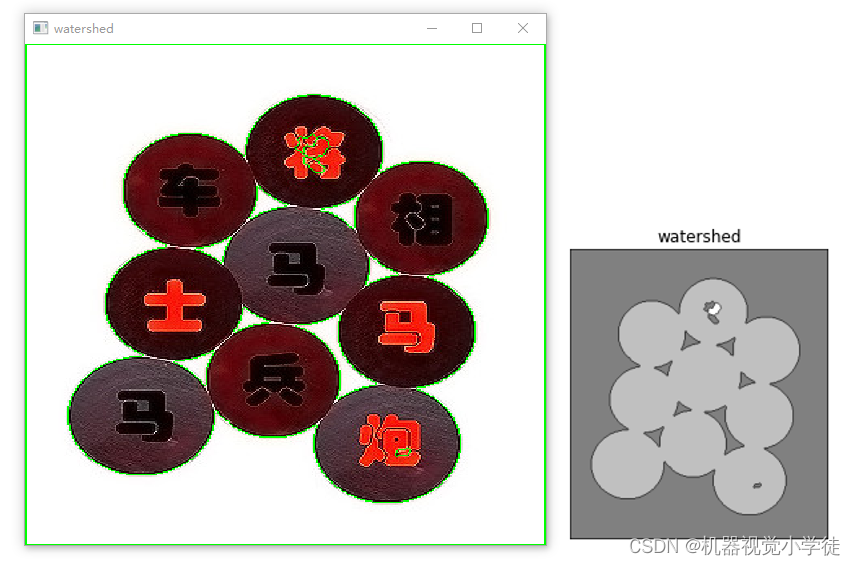

# cv2.watershed()函式，執行分水嶺演算法分割影像
img = cv2.imread('qizi.jpg')

img_gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY) # 灰度操作

ret, thresh = cv2.threshold(img_gray, 0, 255, cv2.THRESH_BINARY_INV + cv2.THRESH_OTSU) 	# 閾值操作

kernel = np.ones((3, 3), np.uint8)
img_open = cv2.morphologyEx(thresh, cv2.MORPH_OPEN, kernel, iterations=2) 				# 形態學操作

img_dilate = cv2.dilate(img_open, kernel, iterations=3)               					# 膨脹操作(確定背景)

img_dist = cv2.distanceTransform(img_open, cv2.DIST_L2, 0)

ret, img_fg = cv2.threshold(img_dist, 0.7*img_dist.max(), 255, 2)      					# 距離操作(確定前景)

img_fg = np.uint8(img_fg)

ret, markers = cv2.connectedComponents(img_fg)

unknown = cv2.subtract(img_dilate, img_fg)												# 確定位置未知區域

markers = markers + 1																	# 加1使背景不為0

markers[unknown == 255] = 0																# 將未知區域設定為0

img_water = cv2.watershed(img, markers)													# 執行分水嶺演算法

plt.imshow(img_water, cmap='gray')
plt.title('watershed')
plt.axis('off')
plt.show()

img[img_water == -1] = [0, 255, 0]														# 將原圖中的被標記點設定為綠色
cv2.namedWindow('watershed', cv2.WINDOW_NORMAL)
cv2.imshow('watershed', img)

cv2.waitKey(0)
cv2.destroyAllWindows()

二、影像金字塔

??影像金字塔從解析度的角度分析處理影像，影像金字塔的底部為原始圖，對原始影像進行梯次向下采樣，得到金字塔的其他各層影像，層次越高，解析度越低，影像越小，通常，每向上一層，影像的寬度和高度就為下一層的一半，常見的影像金字塔可分為高斯金字塔和拉普拉斯金字塔，
??高斯金字塔有向上和向下兩種采樣方式，向下采樣時，原始影像為第0層，第1次向下采樣的結果為第1層，第2次向下采樣的結果為第2層，以此類推，每次采樣影像的寬度和高度都減小為原來的一半，所有的圖層構成高斯金字塔，向上采樣的程序和向下采樣的程序相反，每次采樣影像的寬度和高度都擴大為原來的二倍，

1、高斯金字塔向下采樣

??OpenCV中的cv2.pyrDown()函式用于執行高斯金字塔構造的向下采樣步驟，其基本格式如下：

ret = cv2.pyrDown(image[, dstsize[, borderType]])

ret為回傳的結果影像, 型別和輸入影像相同
image為輸入影像
dstsize為結果影像大小
borderType為邊界型別

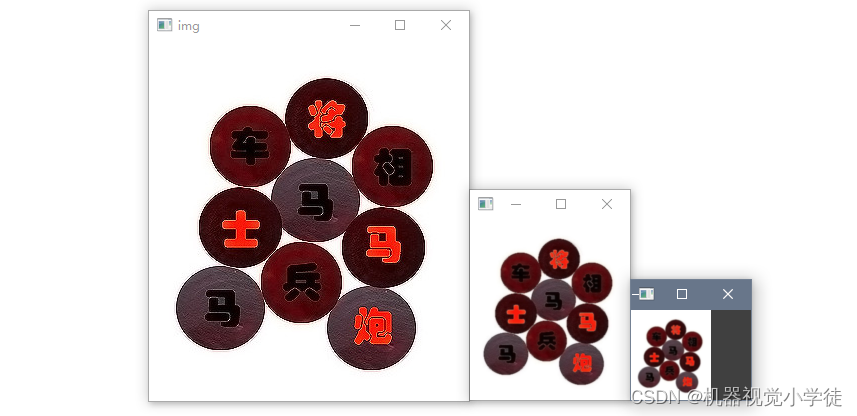

# 高斯金字塔向下采樣
img = cv2.imread('qizi.jpg')
img1 = cv2.pyrDown(img)
img2 = cv2.pyrDown(img1)

cv2.imshow('img', img)
cv2.imshow('img1', img1)
cv2.imshow('img2', img2)

print('0層的形狀：', img.shape)
print('1層的形狀：', img1.shape)
print('2層的形狀：', img2.shape)

cv2.waitKey(0)
cv2.destroyAllWindows()

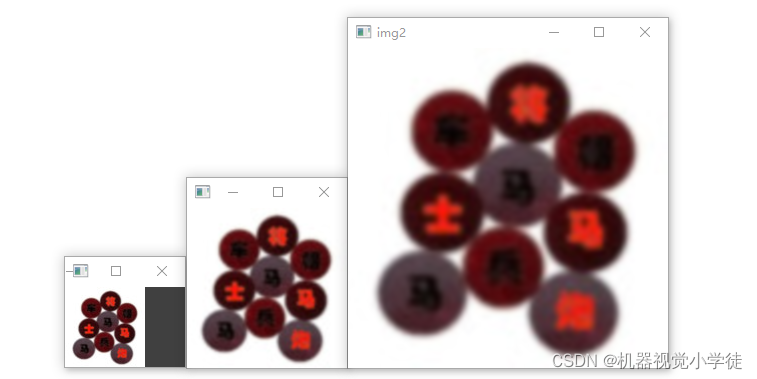

2、高斯金字塔向上采樣

??OpenCV中的cv2.pyrUp()函式用于執行高斯金字塔構造的向下采樣步驟，其基本格式如下：

ret = cv2.pyrUp(image[, dstsize[, borderType]])

ret為回傳的結果影像, 型別和輸入影像相同
image為輸入影像
dstsize為結果影像大小
borderType為邊界型別

3、拉普拉斯金字塔

??拉普拉斯金字塔的第n層是該層高斯金字塔圖像減去n+1層向上采樣的結果獲得的影像，

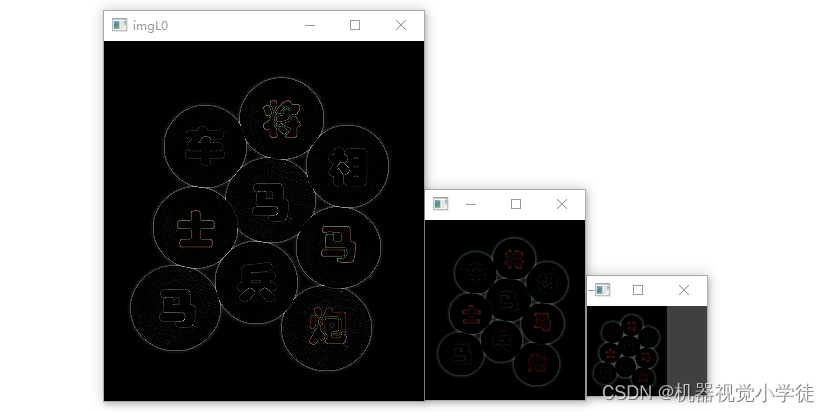

# 拉普拉斯金字塔
img = cv2.imread('qizi.jpg')
img1 = cv2.pyrDown(img)
img2 = cv2.pyrDown(img1)
img3 = cv2.pyrDown(img2)

imgL0 = cv2.subtract(img, cv2.pyrUp(img1))
imgL1 = cv2.subtract(img1, cv2.pyrUp(img2))
imgL2 = cv2.subtract(img2, cv2.pyrUp(img3))

cv2.imshow('imgL0', imgL0)
cv2.imshow('imgL1', imgL1)
cv2.imshow('imgL2', imgL2)

cv2.waitKey(0)
cv2.destroyAllWindows()

4、應用影像金字塔實作影像的分割和融合

# 應用影像金字塔實作影像融合
img1 = cv2.imread('jiang1.jpg')
img2 = cv2.imread('jiang2.jpg')

#生成影像1的高斯金字塔，向下采樣6次
img = img1.copy()
img1Gaus = [img]
for i in range(6):
    img = cv2.pyrDown(img)
    img1Gaus.append(img)

#生成影像2的高斯金字塔，向下采樣6次
img = img2.copy()
img2Gaus = [img]
for i in range(6):
    img = cv2.pyrDown(img)
    img2Gaus.append(img)

#生成影像1的拉普拉斯金字塔，6層
img1Laps = [img1Gaus[5]]
for i in range(5,0,-1):
    img = cv2.pyrUp(img1Gaus[i])
    lap = cv2.subtract(img1Gaus[i-1],img)    #兩個影像大小不同時，做減法會出錯
    img1Laps.append(lap)

#生成影像2的拉普拉斯金字塔，6層
img2Laps = [img2Gaus[5]]
for i in range(5,0,-1):
    img = cv2.pyrUp(img2Gaus[i])
    lap = cv2.subtract(img2Gaus[i-1],img)
    img2Laps.append(lap)

#拉普拉斯金字塔拼接：影像1每層左半部分與和影像2每層右半部分拼接
imgLaps = []
for la,lb in zip(img1Laps,img2Laps):
    rows,cols,dpt = la.shape
    ls=la.copy()
    ls[:,int(cols/2):]=lb[:,int(cols/2):]
    imgLaps.append(ls)

#從拉普拉斯金字塔恢復影像
img = imgLaps[0]
for i in range(1,6):
    img = cv2.pyrUp(img)
    img = cv2.add(img, imgLaps[i])

#影像1原影像的半部分與和影像2原影像的右左半部分直接拼接
direct = img1.copy()
direct[:,int(cols/2):]=img2[:,int(cols/2):]
cv2.imshow('Direct',direct)             #顯示直接拼接結果
cv2.imshow('Pyramid',img)               #顯示影像金字塔拼接結果
cv2.waitKey(0)
cv2.destroyAllWindows()

三、OpenCV-Python資源下載

OpenCV-Python測驗用圖片、中文官方檔案、opencv-4.5.4原始碼

總結

??以上內容介紹了OpenCV-Python的影像分割中分水嶺演算法、影像金字塔演算法的簡單操作，有關Python、資料科學、人工智能等文章后續會不定期發布，請大家多多關注，一鍵三連喲(●’?’●)，
