1.前言
內因：隨著之家業務快速發展，公司內部的數字化需求越來越多，資訊系統團隊每年都面對大量的需求，但研發側資源是一定的，那么如何更快速的交付需求，越來越成為團隊重點思考解決的問題，
外因：互聯網技術的不斷推陳出新，尤其以React，Vue為代表的前端技術框架突飛猛進，大幅降低了可視化拖拽操作的技術門檻，

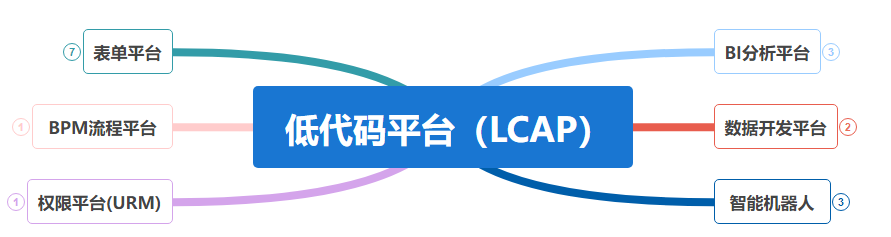

行業內低代碼平臺主要涉及表單，流程, 資料開發，BI工具，智能機器人等方向，
1.前言
2.問界低代碼平臺介紹
問界平臺，第一期鎖定了資料方向的主題進行建設開發，具體圍繞資料分析的以下5個場景：
-
資料建模場景：實作零代碼，可視化的拖拉拽方式資料建模;
-
資料開發場景：實作資料抽取，清洗加工，然后輸出到目標表等功能;
-
資料分析場景：通過BI解決多維度資料分析需求;
-
指標及維度規則場景：實作在線的計算公式、資料核算規則的配置及后端自動化核算;
-
資料質量監控場景：實作低代碼方式的資料監控，及既定規則的資料自動修復

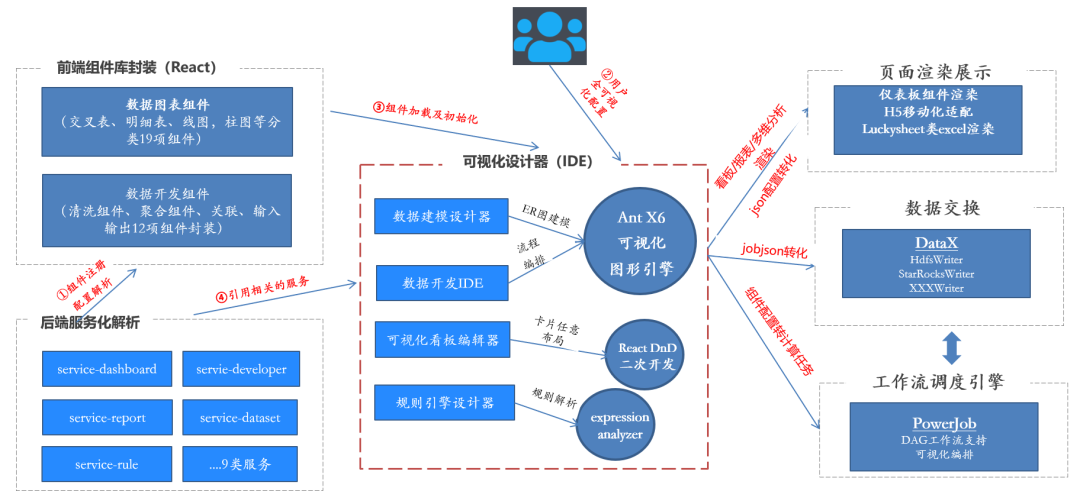

3.問界平臺技術架構介紹
3.1
前端框架
前端框架選型React, React提供了組件化的編程思想，特別適合中大工程采用，另外考慮移動端RN的普及，所以整體采用React來實施，

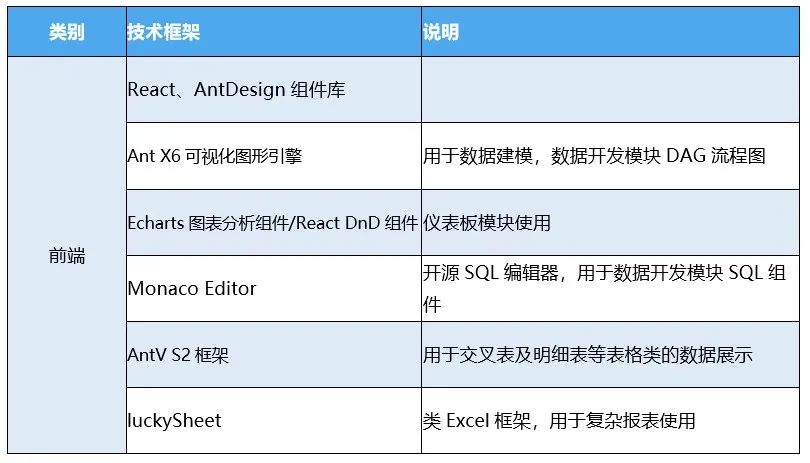

前端框架一覽表：
3.2
后端框架

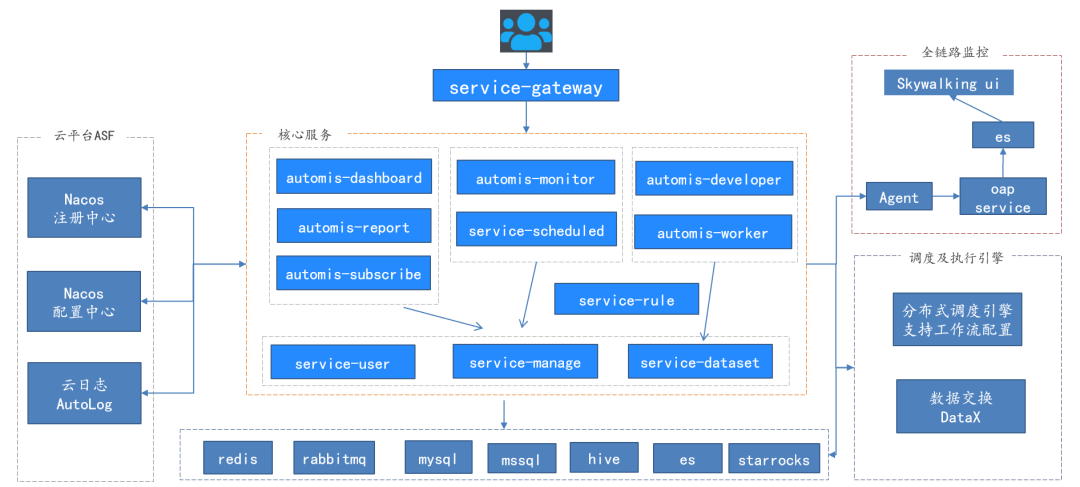

后端整體的技術架構基于Spring Cloud微服務框架，依托于云平臺Asf ; 通過SkyWalking實作后端全鏈路呼叫鏈的監控，
3.2.后端框架
3.3
調度引擎

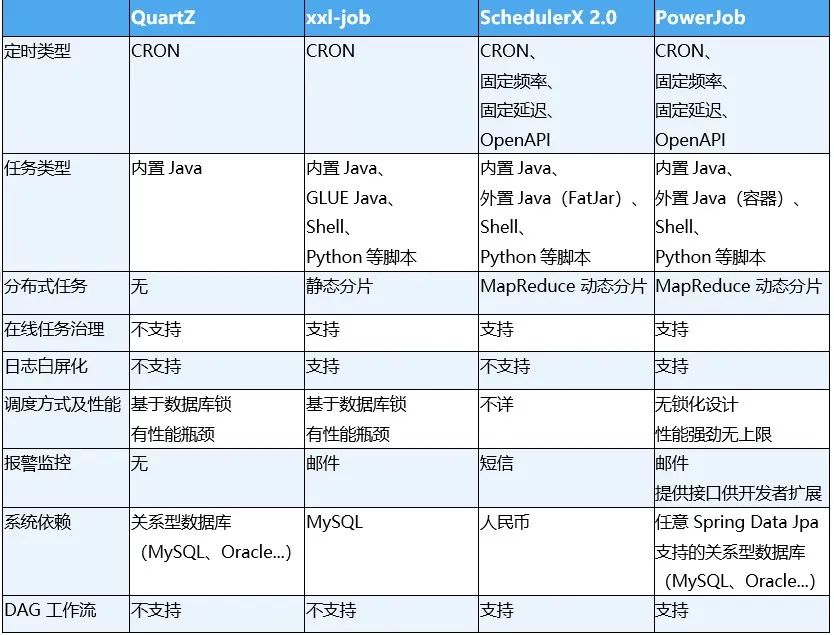

調度引擎選型方面，我們選擇了PowerJob開源的作業流調度引擎， 目前市面上的調度引擎主要分為兩類，定時調度，代表性的調度引擎有quartz,xxlJob等，以及以Oozie,PowerJob等為代表的作業流調度引擎，考慮到資料開發場景的大量資料依賴任務，問界平臺選擇了PowerJob來負責底層的任務調度引擎，PowJob框架本身自帶流程引擎設計器，
3.4
ORM框架
采取自研的ORM框架（automis.orm）,相比Mybatis半自動化ORM框架,省去大量SQL腳本的撰寫， 框架底層增加大量常用的資料查詢方法，如自動加載為hash，自動格式化為交叉表等資料的查詢及匯總，小計合計的計算等，框架自動支持底層各類日志的跟蹤分析，及資料快取策略，如基于方法，基于腳本，基于路徑的資料快取等，
問界低代碼平臺后續將繼續表單場景的低代碼化，基于當前支持動態物體多表的自動序列化，可以有效支持基于資料模型設計的表單資料自動映射與序列化；
3.5
運行機制
3.5.運行機制
4.問界低代碼場景介紹
4.1
資料建模場景
資料建模做為資料分析的基礎，問界提供了在線ER圖的設計，并且可以在線進行資料表，維度及度量名稱等的二次修改及調整，另外支持計算欄位及分組欄位等的高階配置；
-
計算欄位：支持聚合函式（sum/count/avg等）及計算公式（如：a+b-c*100）等的配置
-
分組欄位：支持時間、字符、數值型別的快速分組配置（類case when）
通過以上功能，普通的資料分析師完全可以通過零代碼的方式，完成線上資料模型設計，并通過后續的BI分析模塊進行下一步的資料分析，

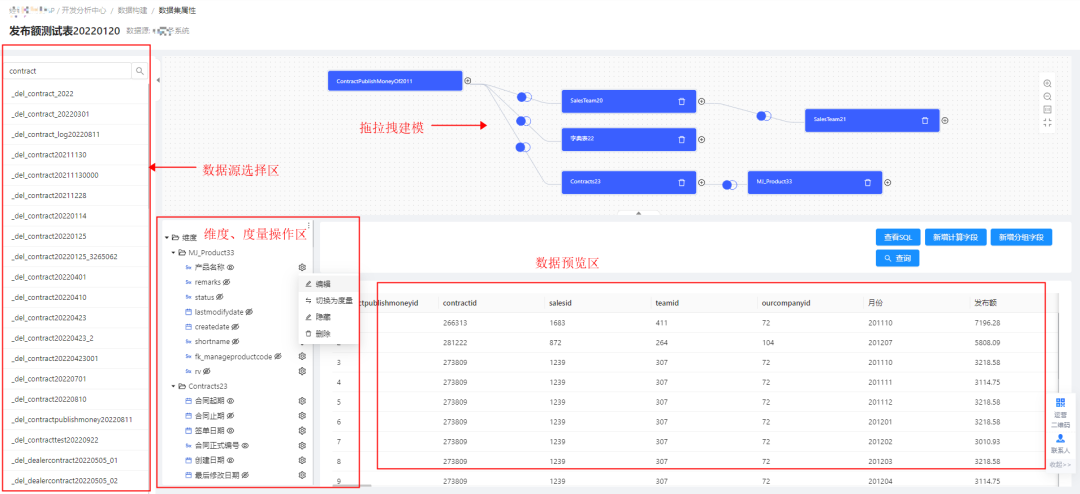

? 4.1.1 在線ER圖的設計
4.1.1.在線ER圖的設計

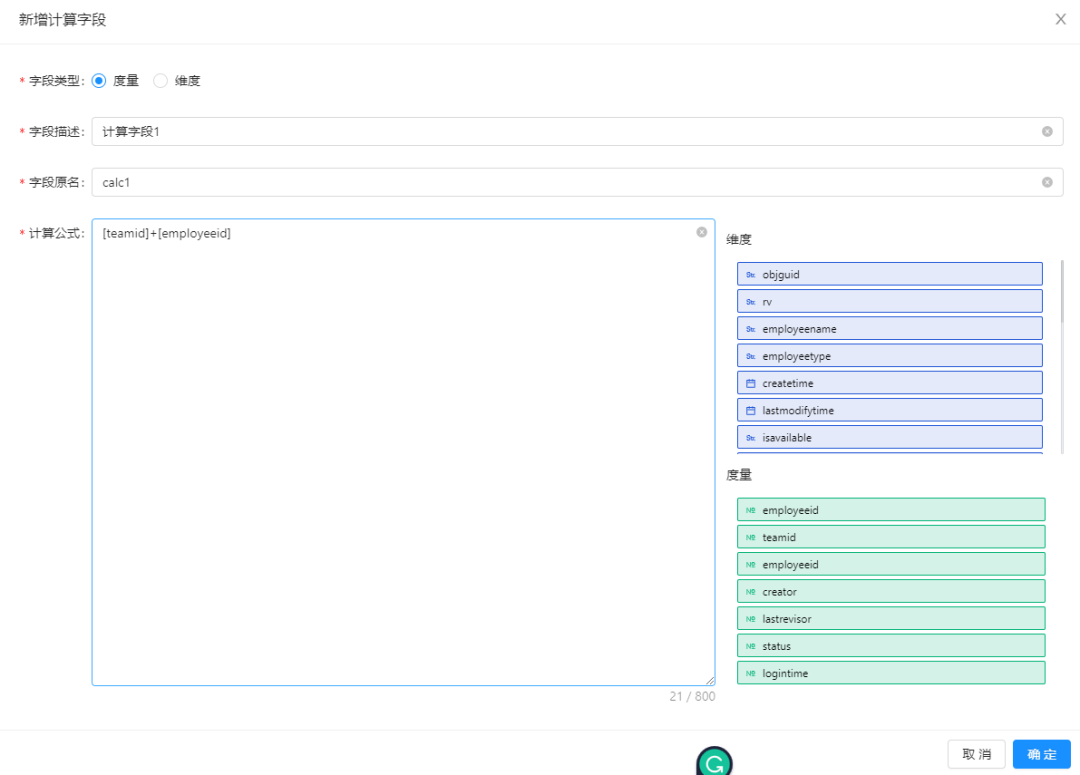

? 4.1.2 計算欄位的可視化配置
4.1.2.計算欄位的可視化配置

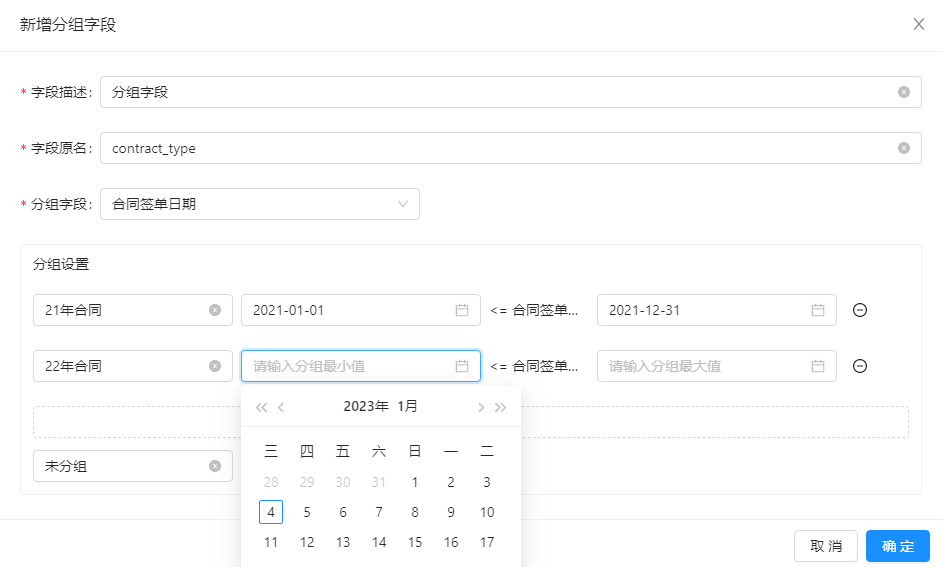

? 4.1.3 分組欄位的可視化配置
4.1.3.分組欄位的可視化配置
4.2
資料開發場景
所有的資料分析，離不開基礎資料的加工，只有加工清洗后的資料，才具備分析的價值，
問界平臺目前已上線支持12個組件，其中4類腳本開發組件，用于在線直接資料腳本的撰寫與開發，采用Monaco Editor 支持一定的SQL語法糖，支持mysql,SqlServer, hiveSQL, StarRockcs等資料庫腳本的撰寫；另外提供7類資料專項開發組件，后續還會不斷進行新增擴充組件（如：API組件、腳本組件等），

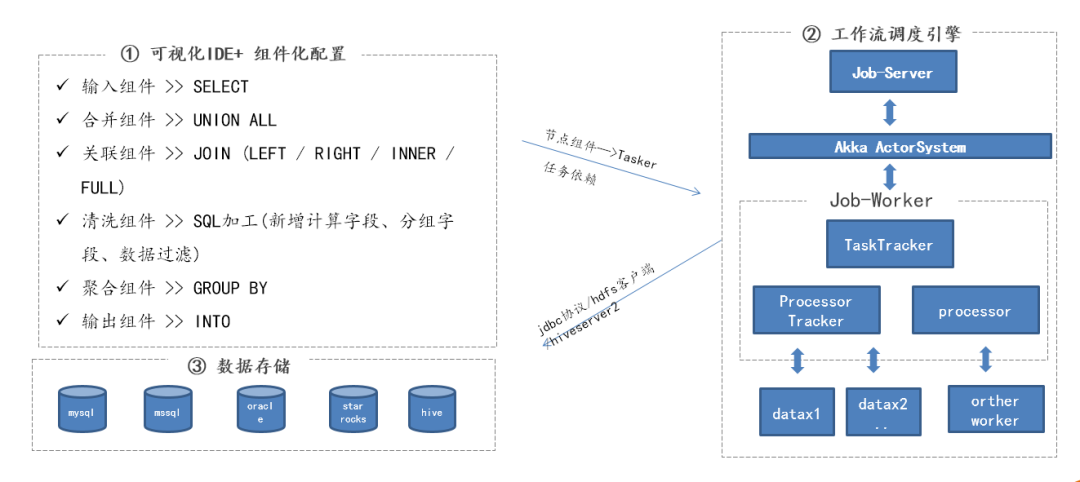

開發模塊運行機制：
4.2.資料開發場景
4.2
資料開發場景
? 4.2.1 資料集成
采用阿里的DataX框架， 支持多種資料庫型別之間的資料抽取；

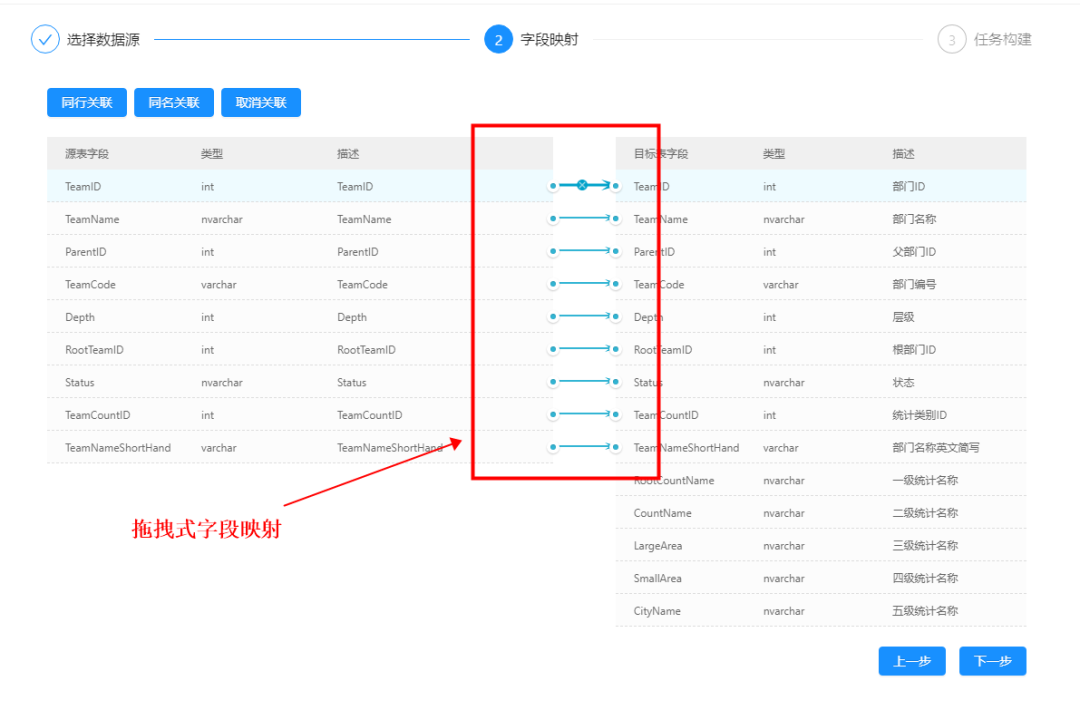

1.支持在線的源資料與目標資料列欄位的自動映射，如同行關聯，同名關聯等，以及手工拖拽式的配置；
4.2.1.資料集成-列映射
2.對接之家大資料的平臺，基于大資料平臺能力，實作hive,StarRocks等的能力復用；
? 4.2.2 資料清洗
資料在線清洗功能， 共提供5類組件
-
輸入組件：負責源資料輸入的定義，支持多源資料的輸入；
-
關聯組件：提供異構資料的在線關聯，實作資料的列擴展；
-
合并組件：合并多個異構源的資料，實作資料的行擴展；
-
聚合組件：實作資料匯總配置，支持多種資料庫的聚合函式；
-
清洗組件：支持對輸入的資料再次過濾，進行資料行的處理；通過計算欄位，值替換等實作資料列的處理；
-
輸出組件：用于將清洗后的資料，寫入目標的資料源；

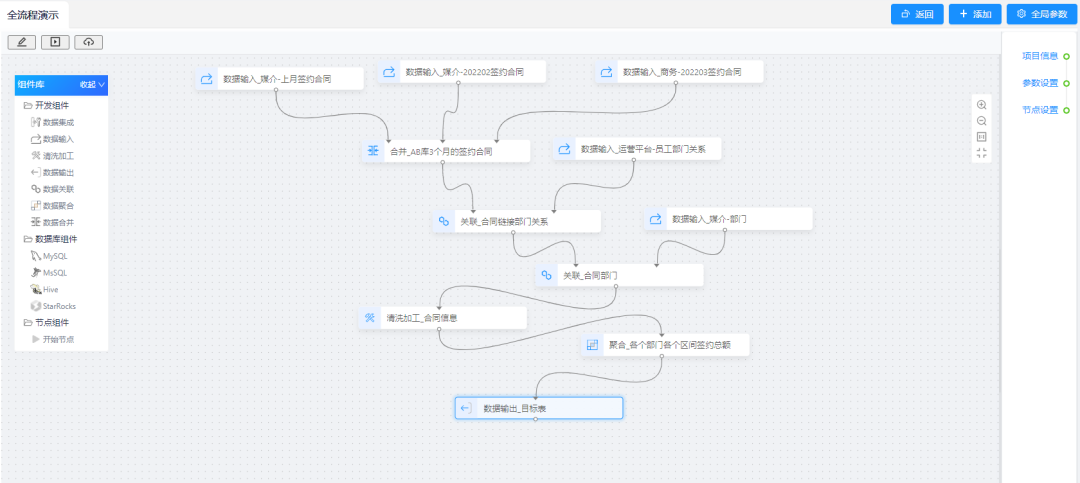

效果圖：
4.2.2.資料清洗
? 4.2.3 SQL組件
-
MySQL腳本組件
-
MsSQL腳本組件
-
HiveSql腳本組件
-
StarRocks腳本組件

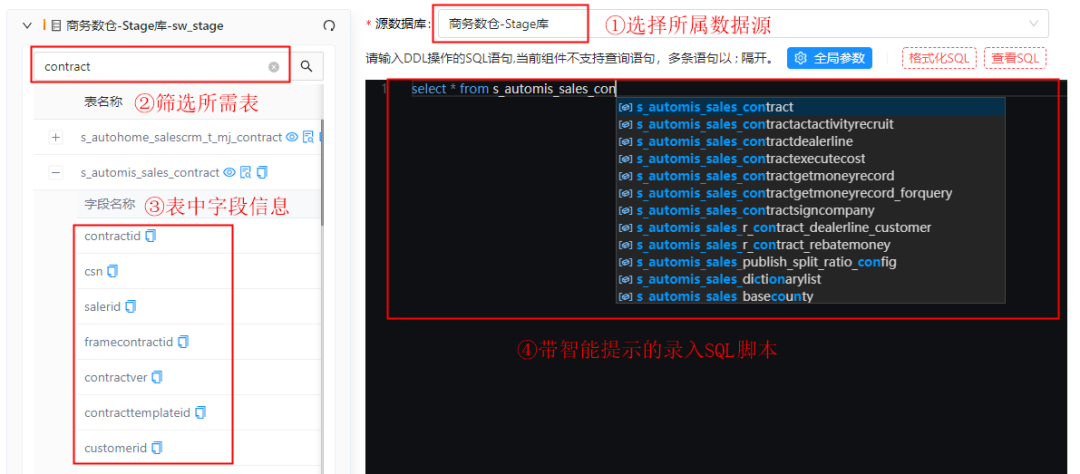

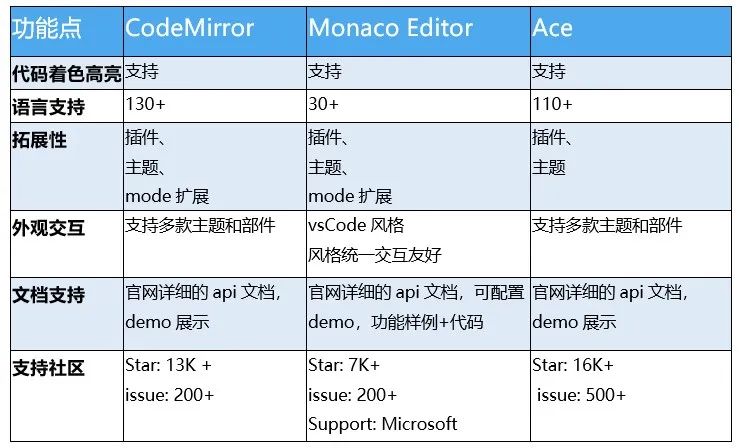

SQL編輯器選型對比：
具體使用效果：
4.2.3.SQL組件
? 4.2.4 輔助組件

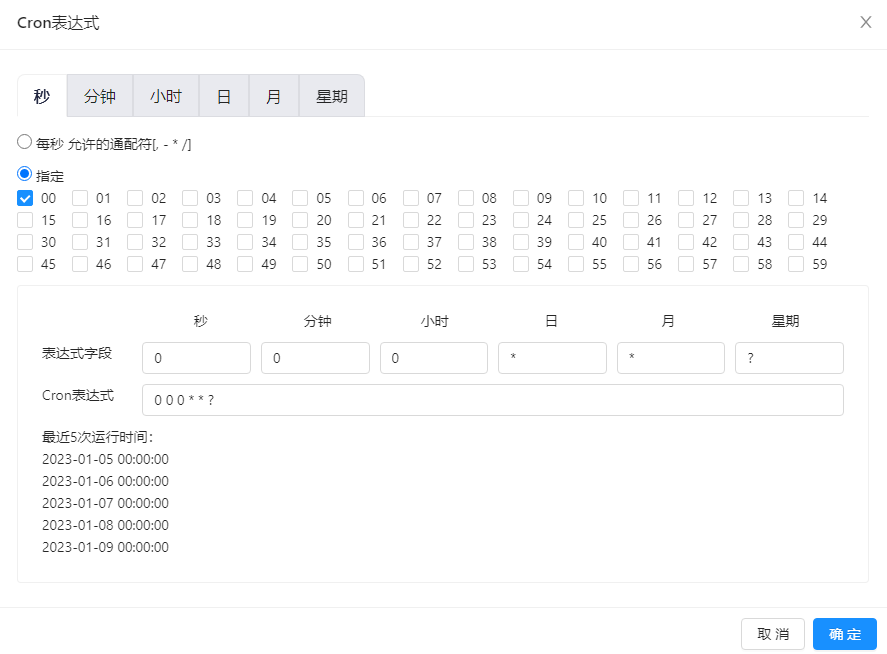

開始組件：用來配置任務的調度策略；問界平臺封裝了Cron的公共組件，可以在線快速配置Cron運算式；
效果圖：
4.2.4.輔助組件-CRON運算式設定
? 4.2.5 動態引數
同時資料開發模塊還提供了執行時動態引數替換，用于更靈活動態的執行相關組件任務，可支持全域及組件自定義引數設定，
引數名格式：${xxxx}

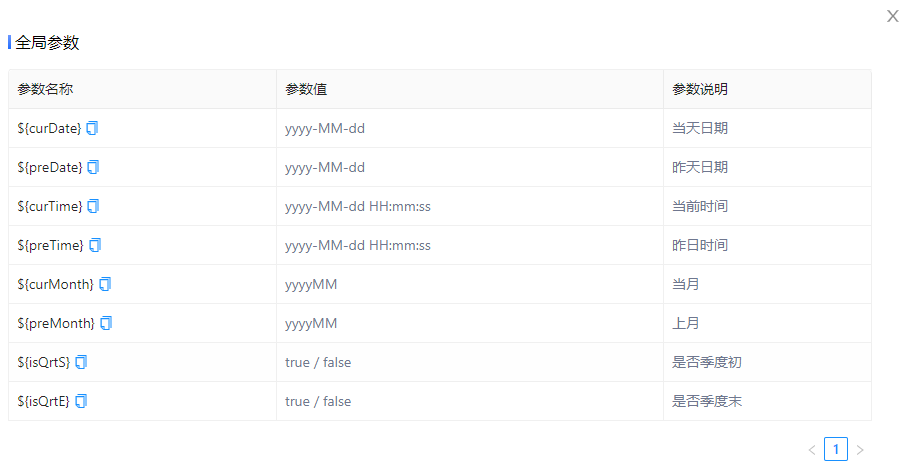

4.2.5.動態引數-全域引數

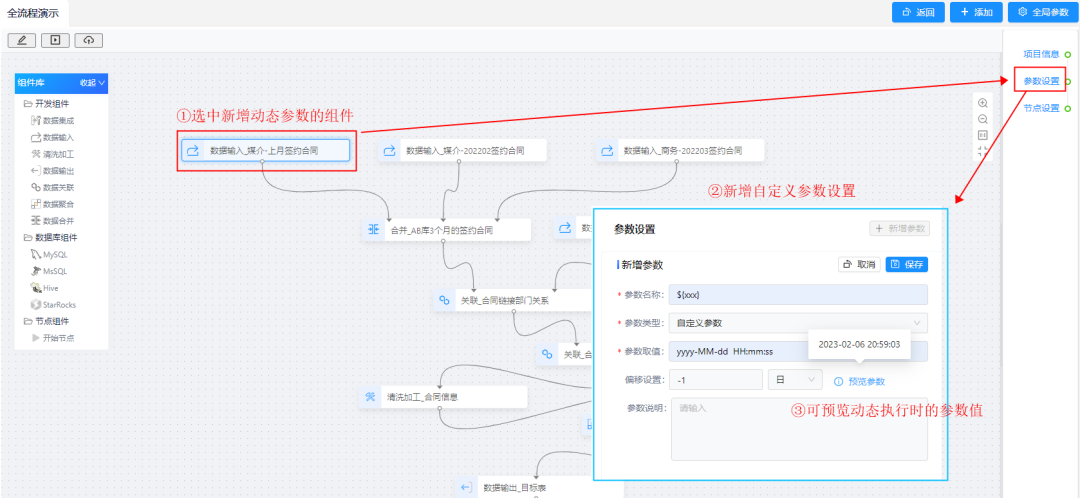

4.2.5.動態引數-自定義引數
4.3
指標規則場景
資料分析的需求多變，因此資料加工離不開規則的配置，問界平臺提供了維度管理及指標管理實作了規則的線上化配置，

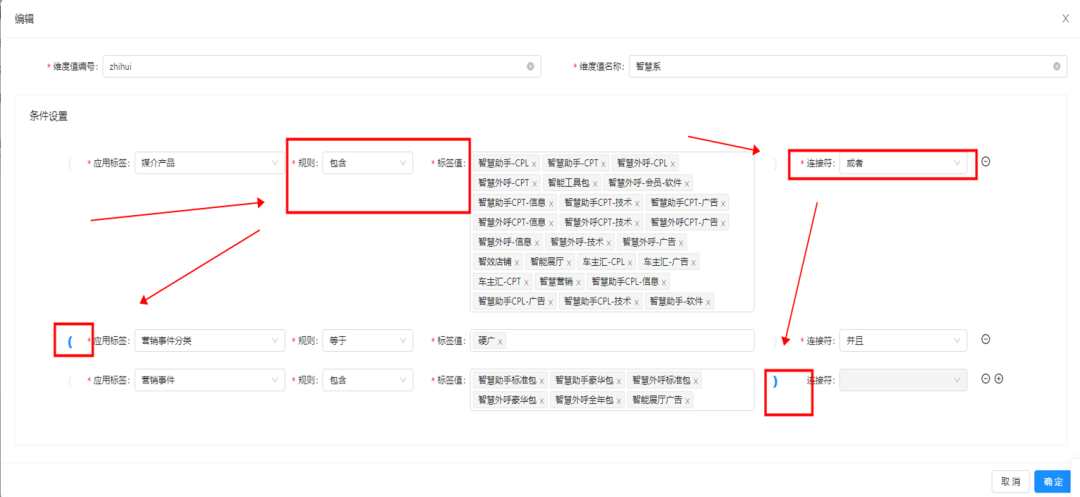

? 4.3.1 維度管理
維度管理功能提供了大量的線上口徑資料的定義，后臺基于規則配置完成維度資料的核算，目前該場景已大量在銷管，業績核算等業務場景中應用，
4.3.1.維度管理
? 4.3.2 指標管理

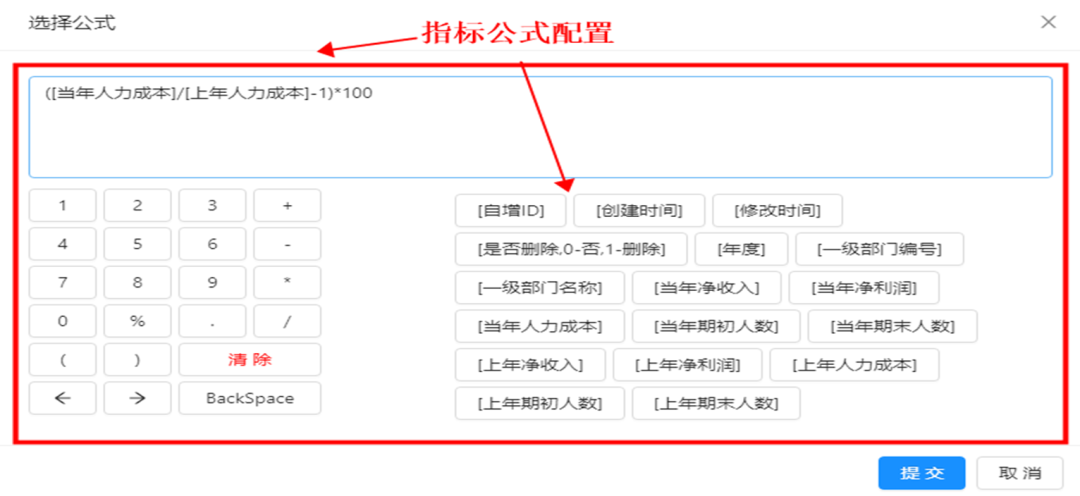

用于指標公式的配置，提供原子指標，派生指標，衍生指標三種型別的指標庫管理，目前指標模塊已在HR組織健康度完成150+指標的管理，
實作的效果如下：
4.3.2.指標管理
4.4
資料分析場景
資料分析場景主要面向了一線的業務人員，及各個BU的資料分析師，在我們總結的資料分析場景中，一共提供以下三類場景的實作

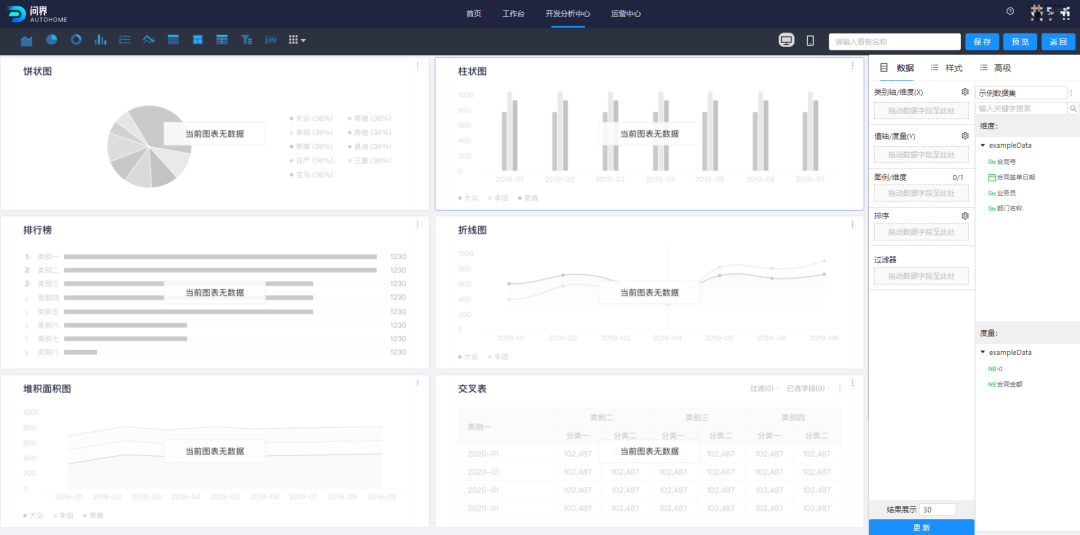

? 4.4.1 儀表板
儀表板主要采用 Echarts框架， ECharts最初由百度團隊開源，并于2018年初捐贈給Apache基金會，成為ASF范訓級專案，未采用Highcharts的原因， 付費非開源不利于后續的升級，
另外我們也自研了多個場景的分析組件，如果故事線組件，交叉表及明細表組件等，
截止到當前儀表板共提供7類23個場景的分析組件，另外提供基于路徑的鉆取分析，同環比配置，及基于明細的下鉆配置，每個資料卡片支持任意的拖拽布局，支持任何系統的行級權限配置，
4.4.1.儀表板
?4.4.2 電子報表
電子報表我們一期實作了常用的明細表及交叉表的設計；2023年我們將繼續升級這塊，滿足所有中國式報表的分析場景，目前已完成技術框架的原型，
4.4.2 電子報表
?4.4.3 多維分析
多維分析場景主要用來實作資料的及時探查分析， 實作的效果如下圖，可以快速進行行列配置，并自動進行聚合，及各類維度的小計，總計等的配置，
底層采用自研的ORM框架，自動實作下面的復雜分析場景，
多維分析的場景效果圖：
4.4.3.多維分析
4.5
資料監控與預警
問界平臺提供了在線的資料腳本巡查，并可以進行欄位級的資料預警規則配置，
提醒方式分別支持郵件、手機短信、釘釘訊息及釘釘群群機器人訊息，可以快速完成資料預警及資料播報場景的應用，同時還提供規則明確情況下的資料自動修復功能，

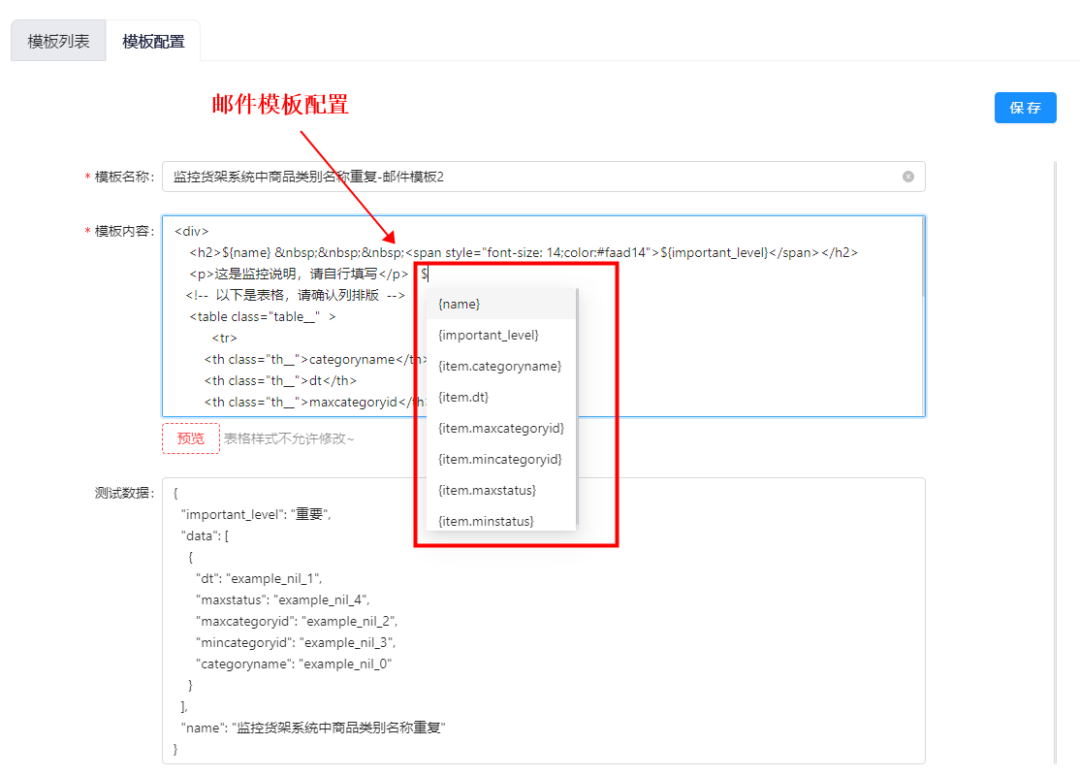

? 4.5.1 郵件提醒
支持郵件模板的配置，支持語法糖；例外資料內容支持以郵件附件的形式發送；
4.5.1.郵件提醒

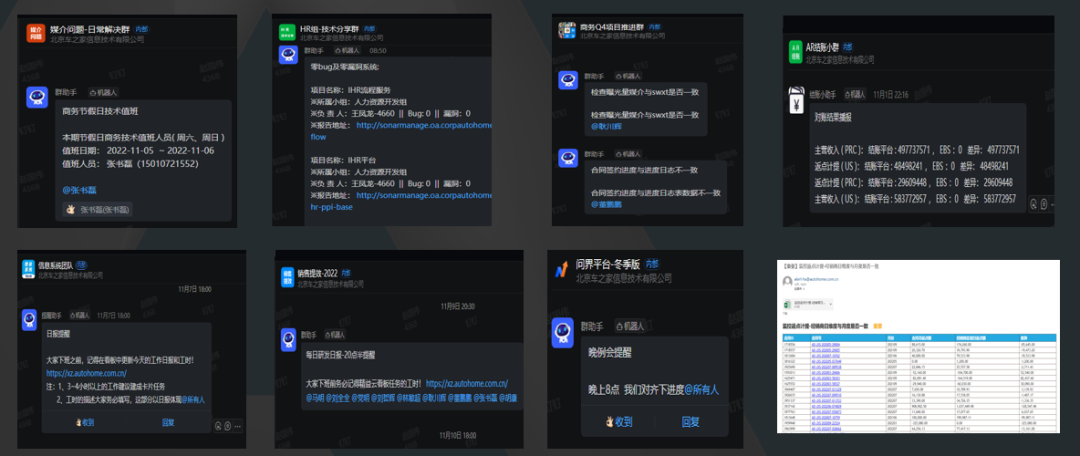

?4.5.2 釘釘機器人提醒
支持在線配置釘釘機器人 ，可以實作各種群訊息提醒， 如資料播報，值班提醒機器人等，目前我們已在財務結賬，技術值班等完成這些場景的配置，
效果如下圖：
4.5.2.釘釘機器人提醒
?4.5.3 短信提醒
?4.5.4 釘釘提醒
5.總結與規劃
5.1
總結
問界低代碼平臺在2022年12月2日正式完成V1.0.0的發布，目前已在之家人財物事等多個業務場景中進行使用，在我們實踐的程序中，團隊自身的交付效率得到了大幅的提升，
2023年，我們將繼續夯實每個功能的細節體驗，實作基于資料模型的表單配置場景，并完成權限平臺，流程中心等的功能整合，為之家提供一站式的全場景低代碼平臺，賦能一線業務，也賦能我們所有的前中后臺的產研團隊，
另外我們也希望與各個BU的技術團隊進行共建，共同為之家的低代碼平臺建設，添磚加瓦，為技術人提效！
5.2
規劃

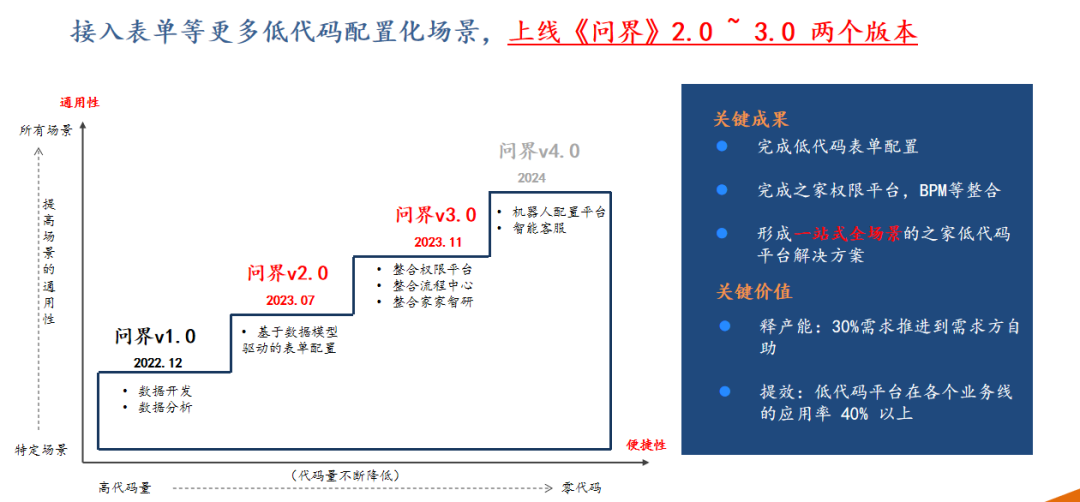

問界平臺23年規劃：
5.2.規劃
6.結語
以問為模式 不斷的探索來達成，
以界為目標無限突圍與延展~~
創新與變革 永無止境~
作者|資訊系統團隊
