一、開發環境介紹
開發板：友善之臂Tiny4412
LCD型號: S702 、解析度: 800*480
Linux內核版本: Linux 3.5
交叉編譯器: arm-linux-gcc 4.5.1
二、GIF檔案格式簡單介紹
生活中常用圖片格式有BMP、PNG、JPG、GIF等，BMP圖片的顯示很簡單，可以直接從圖片檔案里讀取RGB資料進行顯示.，PNG格式圖片顯示，直接呼叫libpng庫里的介面函式解碼顯示；JPG格式圖片也一樣，呼叫libjpeg庫的介面函式完成解碼即可得到原始RGB資料完成顯示；如果要在LCD屏上顯示GIF圖片，那么也是呼叫giflib庫的介面函式完成解碼顯示，
在解碼jpeg圖片和png圖片的時候我們不需要對jpeg和png檔案格式有了解就可以解碼了（了解jpeg和png當然更好），但是在使用giflib解碼gif的時候，我們必須要對gif檔案有很簡單的了解，
gif檔案中可以存放一幀或者多幀影像資料，并且可以存放影像控制資訊，因此可以存盤影片圖片，gif檔案由檔案頭開頭，檔案尾結尾，中間是一些連續的資料塊（block），這些資料塊又分為影像資料塊和擴展資料塊（extension），影像資料塊可以理解成存放一幀的影像資料，擴展資料塊存放的是一些輔助資訊，比如指示怎樣顯示影像資料等等，
gif檔案中的影像基于調色板的，因此一張gif檔案中的影像最多只能有255中顏色，因此gif檔案只能存盤比較簡單的影像，gif檔案中有兩種調色板 ——全域調色板和影像區域調色板，當一幀影像有區域調色板時，則以區域調色板來解碼該幀影像，如果該幀影像沒有區域調色板則用全域調色板來解碼該影像，
更詳細的資訊可以查閱giflib的檔案中的gif89.txt檔案，或者在網路搜索相關的資訊，
三、移植giflib庫到嵌入式Linux平臺

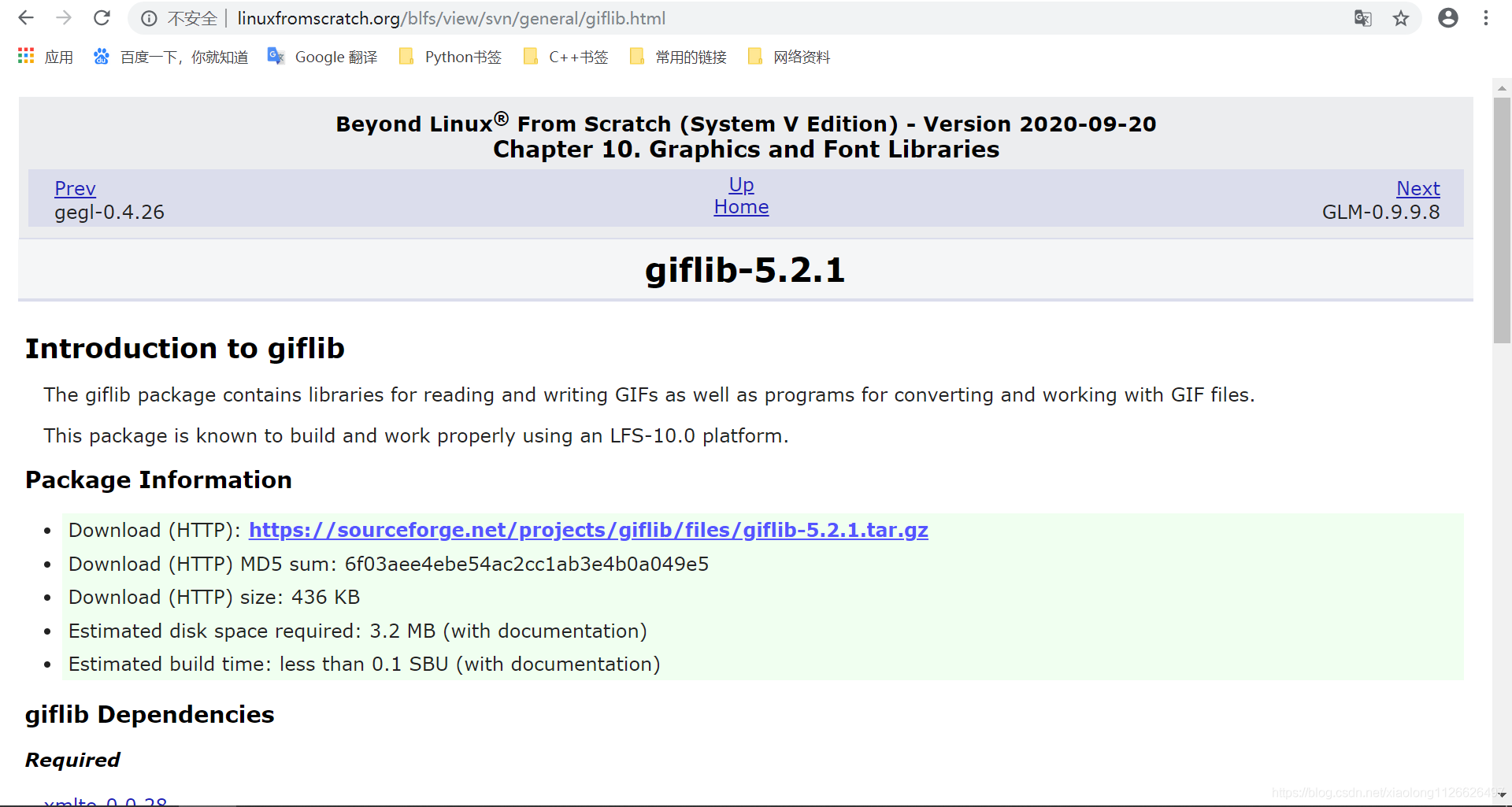

giflib庫下載地址: http://www.linuxfromscratch.org/blfs/view/svn/general/giflib.html
編譯程序:
[wbyq@wbyq work]$ tar xvf /mnt/hgfs/linux-share-dir/giflib-5.2.1.tar.gz
[wbyq@wbyq work]$ cd giflib-5.2.1/
[wbyq@wbyq giflib-5.2.1]$ make CC=arm-linux-gcc
[wbyq@wbyq giflib-5.2.1]$ make PREFIX=$PWD/_install install
[wbyq@wbyq giflib-5.2.1]$ tree _install/
_install/
├── bin
│ ├── gif2rgb
│ ├── gifbuild
│ ├── gifclrmp
│ ├── giffix
│ ├── giftext
│ └── giftool
├── include
│ └── gif_lib.h
├── lib
│ ├── libgif.a
│ ├── libgif.so -> libgif.so.7
│ ├── libgif.so.7 -> libgif.so.7.2.0
│ └── libgif.so.7.2.0
└── share
└── man
└── man1
├── gif2rgb.1
├── gifbg.1
├── gifbuild.1
├── gifclrmp.1
├── gifcolor.1
├── gifecho.1
├── giffix.1
├── gifhisto.1
├── gifinto.1
├── giflib.1
├── giftext.1
├── giftool.1
└── gifwedge.1
6 directories, 24 files
[wbyq@wbyq giflib-5.2.1]$編譯完成之后，將頭檔案和庫檔案拷貝一份到交叉編譯器的路徑下，方便程式編譯時直接可以找到頭檔案和庫檔案；當前，也可以在程式編譯的時候在編譯器后面指定gif使用的頭檔案和庫檔案也可以，再將動態庫檔案拷貝一份到目標開發板的lib目錄下，方便程式在開發板上運行時能找到對應的庫，
[wbyq@wbyq _install]$ pwd
/home/wbyq/work/giflib-5.2.1/_install
[wbyq@wbyq _install]$ ls
bin include lib share
[wbyq@wbyq _install]$ sudo cp include/* /home/wbyq/work/arm-linux-gcc/opt/FriendlyARM/toolschain/4.5.1/arm-none-linux-gnueabi/sys-root/usr/include/ -rf
[wbyq@wbyq _install]$ sudo cp lib/* /home/wbyq/work/arm-linux-gcc/opt/FriendlyARM/toolschain/4.5.1/arm-none-linux-gnueabi/sys-root/usr/lib/ -rf
[wbyq@wbyq _install]$ cp lib/* /home/wbyq/work/rootfs/lib/
四、示例代碼
#include <stdio.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <sys/ioctl.h>
#include <linux/fb.h>
#include <sys/ioctl.h>
#include <sys/mman.h>
#include <string.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <unistd.h>
#include <stdlib.h>
#include <gif_lib.h>
struct fb_var_screeninfo var; //可變引數
struct fb_fix_screeninfo fix; //固定引數
unsigned char *fb_mem=NULL; //LCD屏的首地址
/*
函式功能: 畫點
*/
void LCD_WritePoint(int x,int y,int color)
{
unsigned int *lcd=(unsigned int *)(fb_mem+y*var.xres*var.bits_per_pixel/8+x*var.bits_per_pixel/8);
*lcd=color; //顏色賦值
}
//幀緩沖顯示
void FrameBufferDraw(int x,int y,int image_w,int image_h,unsigned char *rgbBuf)
{
int w,h;
unsigned char r,g,b;
unsigned int c;
/*將影像資料顯示在LCD螢屏上*/
unsigned char *rgb_p=rgbBuf;
for(h=0;h<image_h;h++)
{
for(w=0;w<image_w;w++)
{
b=*rgb_p++;
g=*rgb_p++;
r=*rgb_p++;
c=r<<16|g<<8|b<<0;
LCD_WritePoint(w+x,h+y,c); /*繪制像素點到LCD屏*/
}
}
}
//顏色轉換
void GifBufferToRgb888(ColorMapObject *ColorMap, unsigned char *inRgb,GifRowType *Buffer, int w, int h)
{
GifColorType *ColorMapEntry = NULL;
GifRowType GifRow = NULL;
unsigned char *rgbBuf = inRgb;
int idxH = 0;
int idxW = 0;
for (idxH = 0; idxH < h; idxH++)
{
GifRow = Buffer[idxH];
rgbBuf = inRgb + idxH * w * 3;
for(idxW = 0; idxW < w; idxW++)
{
ColorMapEntry = &ColorMap->Colors[GifRow[idxW]];
*rgbBuf++ = ColorMapEntry->Blue;
*rgbBuf++ = ColorMapEntry->Green;
*rgbBuf++ = ColorMapEntry->Red;
}
}
}
//顯示GIF影像
int LCD_DisplayGIF(int x,int y,unsigned char *file)
{
int error=0;
int size;
int i;
GifRowType *Buffer;
GifFileType *fp;
/*1. 打開圖片檔案*/
fp=DGifOpenFileName(file,&error);
if(fp==NULL)return -1;
printf("GIF圖片尺寸:%dx%d\n",fp->SWidth,fp->SHeight);
/*2. 記憶體空間申請、初始化*/
Buffer=(GifRowType*)malloc(fp->SHeight*sizeof(GifRowType));
/*一行位元組大小*/
size = fp->SWidth*sizeof(GifPixelType);
Buffer[0]=(GifRowType)malloc(size);
/*將其顏色設定為BackGround*/
for(i=0;i<fp->SWidth;i++)
{
Buffer[0][i]=fp->SBackGroundColor;
}
/*分配其他行，并將它們的顏色也設定為背景 */
for(i=1;i<fp->SHeight;i++)
{
Buffer[i]=(GifRowType)malloc(size);
memcpy(Buffer[i],Buffer[0],size);
}
/*3. 顯示圖片*/
ColorMapObject *colorMap=NULL;
GifByteType *extension=NULL;
GifRecordType gRecordType=UNDEFINED_RECORD_TYPE;
int InterlacedOffset[]={0,4,2,1}; // The way Interlaced image should
int InterlacedJumps[]={8,8,4,2}; // be read - offsets and jumps...
unsigned char rgbBuf[800 * 480]={0};
int extCode = 0;
int row = 0;
int col = 0;
int width = 0;
int height = 0;
int iW = 0;
int iH = 0;
do
{
if(DGifGetRecordType(fp,&gRecordType)==GIF_ERROR)break;
switch(gRecordType)
{
case IMAGE_DESC_RECORD_TYPE:
if(DGifGetImageDesc(fp)==GIF_ERROR)break;
row=fp->Image.Top;
col=fp->Image.Left;
width=fp->Image.Width;
height=fp->Image.Height;
if(fp->Image.Interlace)
{
for(iH=0;iH<4;iH++)
{
for(iW=row+InterlacedOffset[iH];iW<row+height;iW+=InterlacedJumps[iH])
{
DGifGetLine(fp,&Buffer[iW][col],width);
}
}
}
else
{
for(iH=0;iH<height;iH++)
{
DGifGetLine(fp,&Buffer[row++][col],width);
}
}
colorMap=(fp->Image.ColorMap?fp->Image.ColorMap:fp->SColorMap);
if(colorMap==NULL)
{
break;
}
GifBufferToRgb888(colorMap,rgbBuf,Buffer,fp->SWidth,fp->SHeight);
//將影像顯示在LCD屏上
FrameBufferDraw(x,y,fp->SWidth,fp->SHeight,rgbBuf);
//幀間隔時間
usleep(1000*50);
break;
case EXTENSION_RECORD_TYPE:
/* 跳過檔案中的所有擴展塊*/
if(DGifGetExtension(fp,&extCode,&extension)==GIF_ERROR)break;
while(extension!=NULL)
{
if(DGifGetExtensionNext(fp, &extension) == GIF_ERROR)break;
}
break;
case TERMINATE_RECORD_TYPE:
break;
default:
break;
}
}while(gRecordType!=TERMINATE_RECORD_TYPE);
/*4. 釋放空間*/
for(i =0;i<fp->SHeight;i++)
{
free(Buffer[i]);
}
free(Buffer);
DGifCloseFile(fp,&error);
return 0;
}
int main(int argc,char **argv)
{
if(argc!=2)
{
printf("./app <GIF圖片檔案>\n");
return 0;
}
int fd=open("/dev/fb0",O_RDWR);
if(fd<0)
{
perror("設備檔案打開失敗");
return 0;
}
/*1. 獲取LCD屏的可變形參*/
ioctl(fd,FBIOGET_VSCREENINFO,&var);
printf("解析度:%d*%d\n",var.xres,var.yres);
printf("像素點位數:%d\n",var.bits_per_pixel);
/*2. 獲取LCD屏的固定形參*/
ioctl(fd,FBIOGET_FSCREENINFO,&fix);
printf("映射的長度:%d\n",fix.smem_len);
printf("一行的位元組數:%d\n",fix.line_length);
/*3. 映射LCD緩沖區地址到行程空間*/
fb_mem=mmap(NULL,fix.smem_len,PROT_READ|PROT_WRITE,MAP_SHARED,fd,0);
if(fb_mem==NULL)
{
perror("空間映射失敗!\n");
return 0;
}
/*4. 控制顯示屏*/
memset(fb_mem,0xFFFFFF,fix.smem_len); //將螢屏清屏為白色
while(1)
{
printf("GIF圖片顯示狀態:%d\n",LCD_DisplayGIF(100,100,argv[1]));
}
munmap(fb_mem,fix.smem_len);
close(fd);
return 0;
}
五、編譯Makefile代碼
all:
arm-linux-gcc lcd_app.c -o app -lgif
cp app /home/wbyq/project
rm app -f

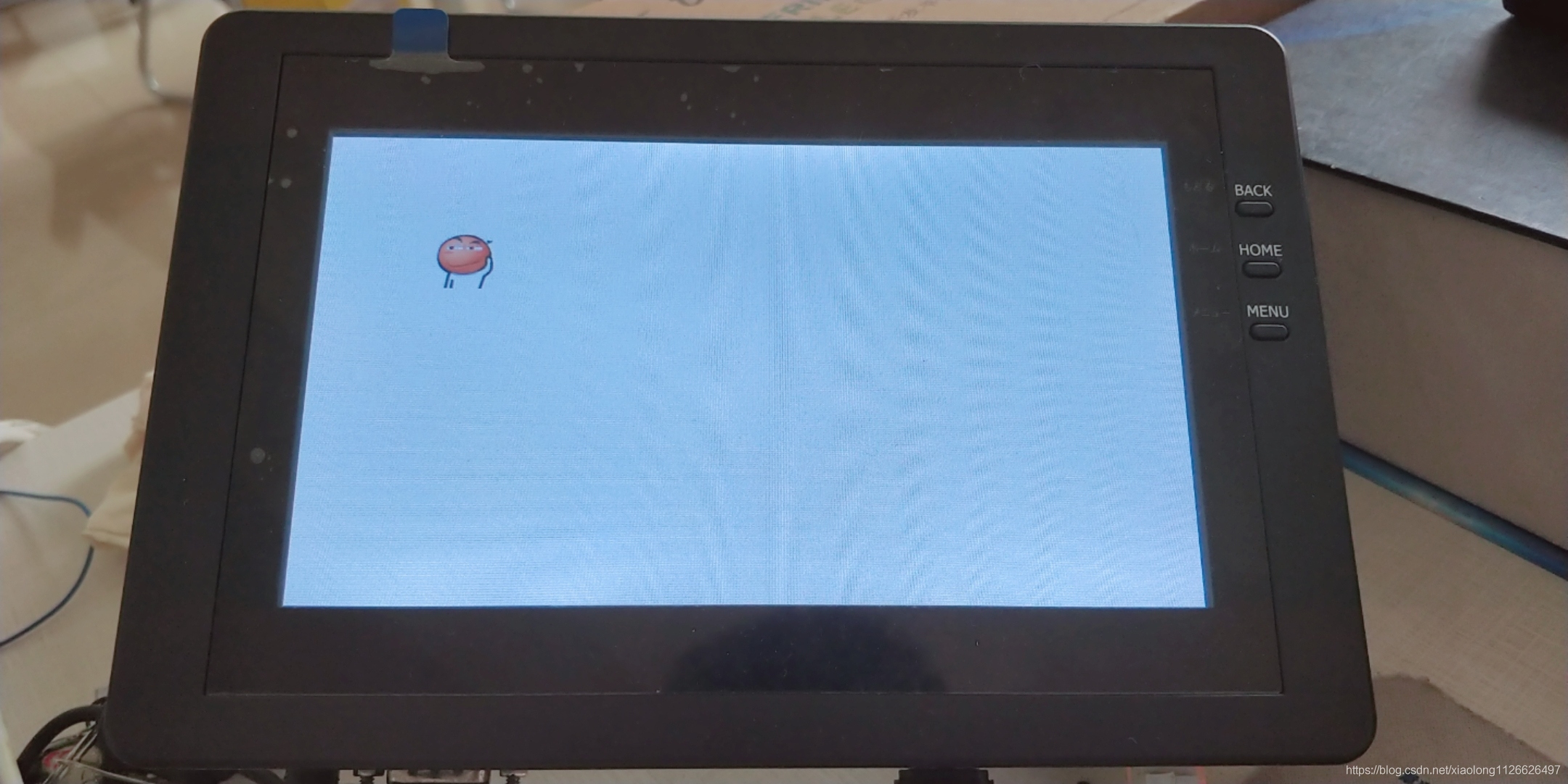

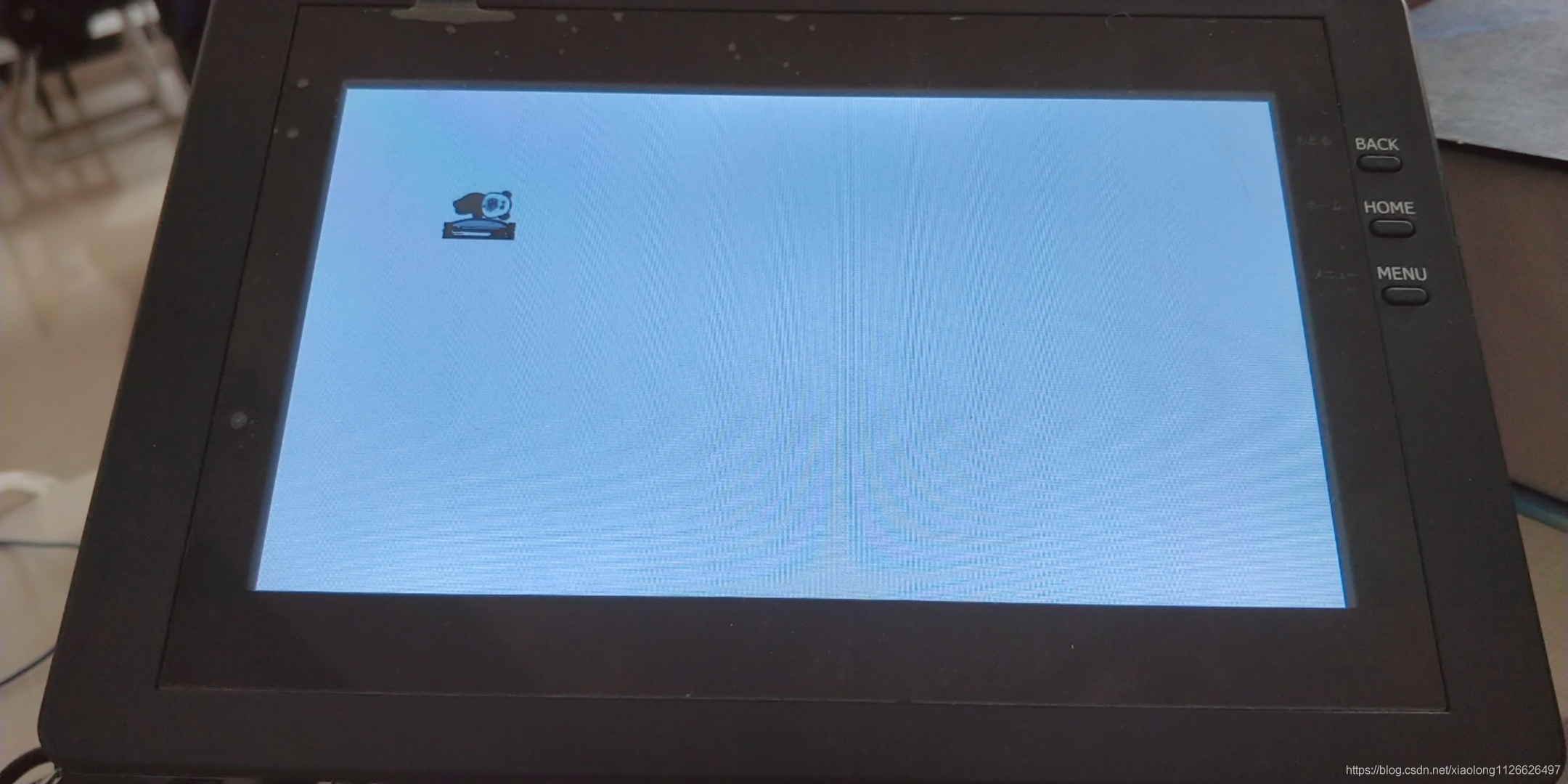

六、運行效果圖
