我19年一整年都沒寫過博客，說實話沒寫的欲望，現在找到了動機，因為我發現讓我愿意研究的東西，很大一部分因為它有意思，沒什么興趣的知識，除非作業需要，真的不愿意碰，今天介紹的是ViewDragHelper這個工具類，它在你自定義viewGroup時，幫你解決子view拖動、定位、狀態跟蹤，這是官方的解釋，當然，我用大白話在復述一下：子view想要自由飛翔，肯定得先經過父view的允許，而父view把做決定的權利全部交給了ViewDragHelper，雖然這個helper類代碼很長，有1500多行，但搞清楚了它開放給我們的幾個回呼，以及一丁點對事件分發的理解，就可以寫出一個讓你成就感滿滿的控制元件，今天的目標：寫一個右滑就多出兩個子view的控制元件（大約150行代碼就行），
這個例子是仿github上專案寫的，原專案地址https://github.com/daimajia/AndroidSwipeLayout，當然這是精簡版的，別人的代碼總是望而生畏！ViewDragHelper從攔截到處理事件的整個程序，只公布了一個回呼類給我們使用，我們可以從其中選一些對我們有用的去實作，這里，我把我寫這個控制元件實作的類列舉出來：
public abstract boolean tryCaptureView(@NonNull View child, int pointerId);
1.當你拖動子view，這個方法肯定是要實作的，而且必須回傳true，表示你要捕獲你拖動的子view，接下來它的位置資訊、拖動速度等一系列引數才會被記錄，并回傳給你，
public int clampViewPositionHorizontal(@NonNull View child, int left, int dx) {return 0;}
2.前面提過，你捕獲控制元件后，helper會回傳給你一些資料，這個方法回傳給你的就是控制元件水平位置資訊， 重點理解left這個值，寫來寫去，就這個left值迷惑人！！！請慢慢品味下面這句話：以child父布局的左上角頂點為坐標原點，以右為x軸正方向，下為y軸正方向， left值等于child水平方向劃過的像素數（從左往右，像素數為正，反之為負）與它自身的mLeft值的和，撇開數值的結果，通俗的來講就是你這次移動之后，child的水平位置應該在哪里！為什么是應該呢，因為這個方法走完，緊接著系統會拿該方法回傳值作為view新的x坐標（即mLeft值），那么在系統告訴你view移動后，應該所處的位置與你最侄訓傳的位置之間，你可以做邊界判斷，例如：子view初始位置mLeft = 0，如果我將view向左滑動20px，那么此方法left就會回傳給我-20，而我又不想拿這個值作為子view的新的x坐標，那我回傳0，就可以讓子view水平還在原位置，以下兩個例子是left值的計算方法：
例子1：子view視圖的左頂點就在父布局的坐標原點處，當你手指從左往右滑動10個像素，left就等于像素數+10 加上view距離坐標原點橫坐標0，結果就是10；
例子2：父布局paddingleft 為20像素，如果單位是dp，最終也是轉為px計算的，子view的mleft = 20，當你手指從右往左滑動10個像素，left就等于像素數-10+20=10；
left理解通透之后，dx就好說了，還記得剛提到的可正可負的像素數嗎，哈哈，dx就是它！綜上，可以得出一個公式：left = view.getLeft()+dx.
3.clampViewPositionVertical和上一個方法就是雙胞胎兄弟，這個我就不多介紹了，更多的文字留給更神秘的方法，
public void onViewPositionChanged(@NonNull View changedView, int left, int top, int dx, int dy)
4.這個方法的解釋我覺得直接看源代碼更好理解：
private void dragTo(int left, int top, int dx, int dy) {
int clampedX = left;
int clampedY = top;
final int oldLeft = mCapturedView.getLeft();
final int oldTop = mCapturedView.getTop();
if (dx != 0) {
clampedX = mCallback.clampViewPositionHorizontal(mCapturedView, left, dx);
ViewCompat.offsetLeftAndRight(mCapturedView, clampedX - oldLeft);
}
if (dy != 0) {
clampedY = mCallback.clampViewPositionVertical(mCapturedView, top, dy);
ViewCompat.offsetTopAndBottom(mCapturedView, clampedY - oldTop);
}
if (dx != 0 || dy != 0) {
final int clampedDx = clampedX - oldLeft;
final int clampedDy = clampedY - oldTop;
mCallback.onViewPositionChanged(mCapturedView, clampedX, clampedY,
clampedDx, clampedDy);
}
}
當view被拖動，會呼叫這個dragTo,這個方法將以上3個方法的執行順序以及引數傳遞，描述的非常清楚，可以看到onViewPositionChanged（）引數中的left，top分別是前兩個方法回傳給我們的，末尾的dx，dy對我們移動view也有用，待會可以看到，
public void onViewReleased(@NonNull View releasedChild, float xvel, float yvel) {
5.顧名思義，這個方法就是當我們手指離開view時呼叫的，xvel ,yvel分別是手指離開view時，view在x，y軸上的速度，這里的速度是指每秒劃過的像素數，這個方法執行后，假如我們想讓view恢復至初始位置，就可以在這里面呼叫，根據速度，我們可以做些速度判斷，了解用戶到底想不想滑動，還是勻速滑動，埋個伏筆，待會寫控制元件時，這個方法里面可以做些文章，
public int getViewHorizontalDragRange(@NonNull View child) {}
6.這個函式的使用和子view的點擊事件關聯性很大，同時結合事件分發，才能完整的將子view的點擊事件合理的處理，所以這個方法我在第二篇單獨講它的使用，現在你可以不重寫它，今天主要目標，讓我們的控制元件滑起來！
這幾個回呼函式介紹完，看看xml布局，我們繼承水平的LinearLayout去實作，
<com.lq.counter.swipeLayout.MyLinearSwipeLayout
android:id="@+id/sample1"
android:layout_width="match_parent"
android:layout_height="120dp"
android:orientation="horizontal">
<LinearLayout
android:id="@+id/bottom_layout"
android:background="@mipmap/sceen"
android:orientation="horizontal"
android:visibility="visible"
android:layout_width="match_parent"
android:layout_height="match_parent">
</LinearLayout>
<LinearLayout
android:id="@+id/bottom_wrapper"
android:background="#66ddff00"
android:layout_width="160dp"
android:orientation="horizontal"
android:layout_height="match_parent">
<TextView
android:id="@+id/tv1"
android:layout_width="80dp"
android:layout_height="match_parent"
android:text="洗掉"
android:background="@mipmap/wind"
/>
<TextView
android:layout_width="80dp"
android:layout_height="match_parent"
android:text="收藏"
android:background="@mipmap/kaer"
/>
</LinearLayout>
</com.lq.counter.swipeLayout.MyLinearSwipeLayout>

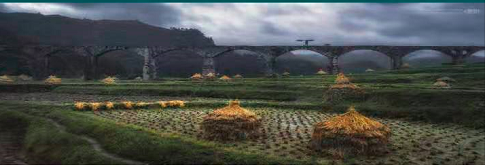

父布局里面有兩個子LinearLayout,第一個我們稱為surface，它寬度為match_parent，是可見的布局，第二個我們稱為bottom，它在螢屏之外，是隱藏的布局（這里是最基本的概念），
1.首先在我們SwipeLayout的構造方法中初始化ViewDragHelper：helper = ViewDragHelper.create(this,callback);
2.準備好5個待會要用的方法：
@Override
public boolean onInterceptTouchEvent(MotionEvent ev) {
return helper.shouldInterceptTouchEvent(ev);
}
@Override
public boolean onTouchEvent(MotionEvent event) {
helper.processTouchEvent(event);
return true;
}
private View getSurfaceView(){
return getChildAt(0);
}
private View getBottomView(){
return getChildAt(1);
}
private enum State{
CLOSE,
OPEN
}
這里可以看到將控制元件的攔截和處理全都放權給了viewDragHelper，當然了，當你遇到子view點擊事件莫名其妙的失效或者產生時，你就要在攔截處理里面找突破口，不過今天我們不涉及子view的點擊事件處理，只是為了完成滑動展示兩個隱藏子view就行，
3.開始重寫Callback
private ViewDragHelper.Callback callback = new ViewDragHelper.Callback() {
private State state;
@Override
public boolean tryCaptureView(@NonNull View child, int pointerId) {
if (getSurfaceView().getLeft() == 0){
state = State.CLOSE;
}else {
state = State.OPEN;
}
return true;
}
};
注意：getSurfaceView.getLeft==0，這么寫是基于父布局paddingleft = 0來寫的，不過不要緊，這里在捕獲子view時，先記錄了bottomLayout 是展示還是隱藏的，待會會用到這個狀態，
接著給兩個子view水平滑動設定邊界：
@Override
public int clampViewPositionHorizontal(@NonNull View child, int left, int dx) {
if (child == getSurfaceView()) {
if (left > 0) {
left = 0;
}
if (left < -getBottomView().getMeasuredWidth()) {
left = -getBottomView().getMeasuredWidth();
}
} else {
int marleft = getSurfaceView().getMeasuredWidth() - getBottomView().getMeasuredWidth();
if (left < marleft){
left = marleft;
}
}
return left;
}
surface有兩處邊界，bittomLayout只有一處邊界，理解他們各自的臨界狀態，可以通過畫些草圖，看bottomLayout完全展示和完全隱藏這兩種極端情況，
在回過頭看看上方的dragTo()方法，你會發現在呼叫了clampViewPositionHorizontal 之后，子view就會移動到新設定好的位置，但有個問題，既然我拖動的子view移動了，另一個子view卻依舊在原地，怎么辦，這時
onViewPositionChanged（）就可以解決這個問題，我們讓另一個view也跟著移動，
@Override
public void onViewPositionChanged(@NonNull View changedView, int left, int top, int dx, int dy) {
if (changedView == getSurfaceView()){
getBottomView().offsetLeftAndRight(dx);
}else {
getSurfaceView().offsetLeftAndRight(dx);
}
invalidate();
}

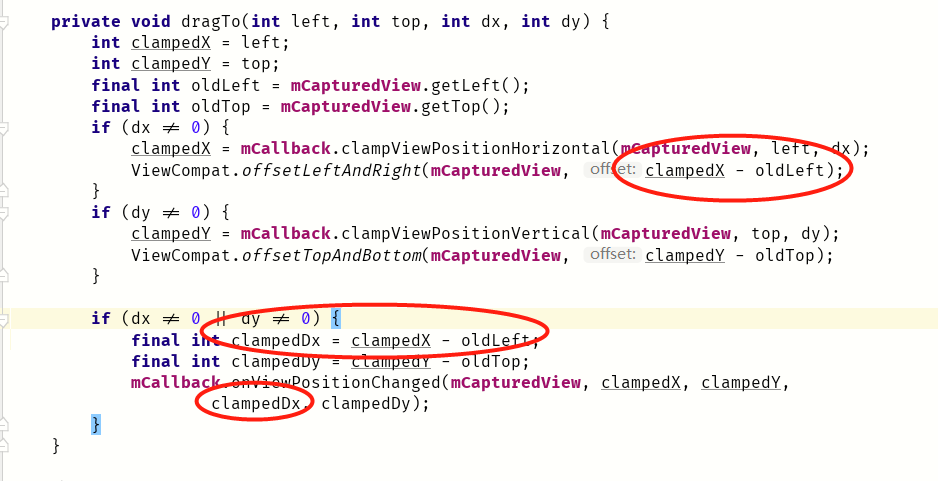

為什么使用dx，我把dragTo的代碼再給大家看一次，并標注了一下，就更清楚了，一個子view移動多少距離，另一個子view也緊跟著在相同方向移動相同的距離，這樣整體看起來父布局就整個在滑動：

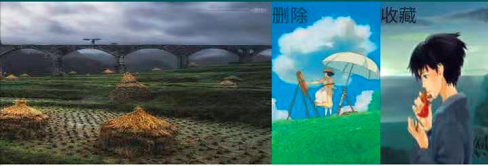

如果你寫到這里，其實我們的view已經可以滑起來，但你會感覺手感欠佳，比如bottomLayout會展示一部分，一部分還在螢屏外，我想快速滑動一小段距離就把整個bottomLayout給展示出來，而不是滑動一整個
隱藏view的寬度才能看到它，對對對！這些都是缺點，接下來，今天介紹的最后一個回呼onViewRelased 將解決這些問題，
@Override
public void onViewReleased(@NonNull View releasedChild, float xvel, float yvel) {
float minV = helper.getMinVelocity()*5;
float fraction = state == State.CLOSE ? 0.25f:0.75f;
if (Math.abs(xvel) > minV){
if (state == State.CLOSE){
if (xvel > 0 ){
close();
}else {
open();
}
}else {
if (xvel >0){
close();
}else {
open();
}
}
}else {
//勻速
if(Math.abs(getSurfaceView().getLeft()) > getBottomView().getMeasuredWidth()*fraction){
open();
}else {
close();
}
}
invalidate();
}
1.這里有最小速度閾值，默認是100px/s，我乘以5是為了降低速度的敏感度，當大于最小速度，我們可以認為用戶快速地滑動了一下，那么根據當前狀態，可以分兩組情況：
現在是關閉，如果用戶快速右滑，xvel>0,那么就是關閉，如果左滑呢，那么就是打開，
現在是關閉，推理同上，
2.小于最小速度，那么就是勻速滑動，或慢慢滑動，這時不再以速度作為參考標準，而以surfaceLayout滑動的距離與bottomLayout的占比fraction的大小比較作為用戶意圖的評判標準，分兩種情況：
現在是關閉，此時fraction = 0.25,我們判斷如果surface的x坐標超過了bottomLayout寬度的四分之一，那么就是打開，當然，我們此時使用的surface的x的絕對值，而這個值其實是不會大于0的，
因為在水平移動時，mLeft已經做了邊界處理，
現在是打開，此時fraction = 0.75;這時surface隱藏在螢屏左邊的區域大小恰好就是bottomLayout整個的寬度，當用戶左滑時，getSuefaceView的橫坐標絕對值沒有改變，還是bottomLayout的
寬度，所以還是打開，當用戶右滑時，surface的mleft在bottomLayout的寬度比例1.0至0.75區間內，都可以認為維持現狀，即open，一旦到了[0.75,0]區間，那么就認為是關閉，
接下來看open與close的實作：
private void close(){
helper.smoothSlideViewTo(getSurfaceView(), 0, 0);
}
private void open(){
helper.smoothSlideViewTo(getSurfaceView(),-getBottomView().getMeasuredWidth(),0);
}
這兩個方法都呼叫了smoothSlideViewTo,它的作用就是將你的view平滑地滾動到指定的位置，到了這里，不知道你是否留意到，我滾動的view都是surfaceLayout,為什么bottomLayout不去也調這個方法，
難道還讓它待在原地嗎，其實，我在open和close后面都加了一行invalidate,它讓我們的父布局重新layout一次，你把surfaceLayout移到坐標原點處，那么按照LinearLayout的布局特征，它會把另一個
子view的布局引數也挪到surfaceLayout后頭，而且，這個方法它本身只是設定好了view的終點位置，真正觸發滾動，還得用invalidate，它的實作跟scroller是類似的，在第一次重繪時，呼叫computeScroll,
在computeScroll里面判斷是否已經移到終點，沒有的話接著invalidate，invalidate里面又會去重繪，，，這樣一直持續下去，直至，computeScroll里面認定view已經到達終點，就不再調invalidate，
@Override
public void computeScroll() {
if (helper.continueSettling(true)){
ViewCompat.postInvalidateOnAnimation(this);
}
}

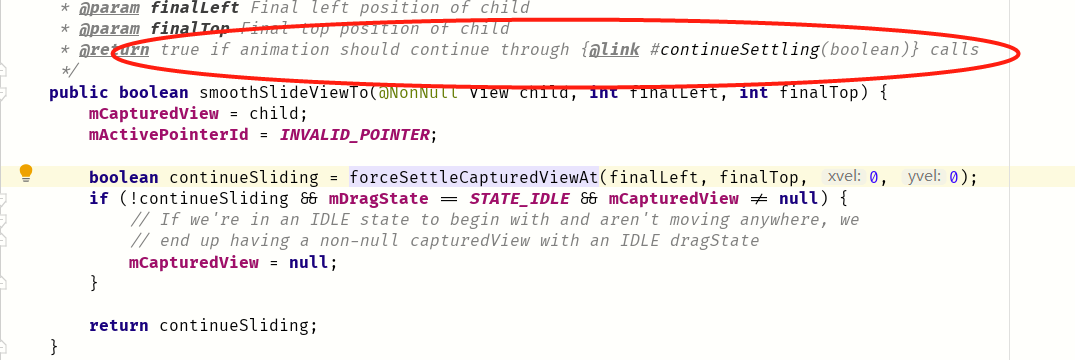

這里我們用continueSetting來判斷影片是否應該繼續，為什么用它呢，api檔案里提示了：
前面說過每次重繪都會呼叫computeScroll，而這個方法是空實作，所以我們就在它里面判斷是否要繼續執行影片，回傳值為ture就是繼續執行影片，當然了，continueSetting()這個方法為什么傳true，
因為這個方法前頭有一段感人肺腑的話：Set this to true if you are calling this method from{@link android.view.View#computeScroll()}，讓我節約了不少腦細胞，還有一點，如果繼續執行影片，
ViewCompat.postInvalidateOnAnimation(this)換成invalidate也可以，最后是完整代碼，真的沒有150行！！！
public class SwipeLayout extends LinearLayout {
private ViewDragHelper helper;
public SwipeLayout(Context context) {
this(context,null);
}
public SwipeLayout(Context context, @Nullable AttributeSet attrs) {
this(context, attrs,0);
}
public SwipeLayout(Context context, @Nullable AttributeSet attrs, int defStyleAttr) {
super(context, attrs, defStyleAttr);
helper = ViewDragHelper.create(this,callback);
}
private ViewDragHelper.Callback callback = new ViewDragHelper.Callback() {
private State state;
@Override
public boolean tryCaptureView(@NonNull View child, int pointerId) {
if (getSurfaceView().getLeft() == 0){
state = State.CLOSE;
}else {
state = State.OPEN;
}
return true;
}
@Override
public int clampViewPositionHorizontal(@NonNull View child, int left, int dx) {
if (child == getSurfaceView()) {
if (left > 0) {
left = 0;
}
if (left < -getBottomView().getMeasuredWidth()) {
left = -getBottomView().getMeasuredWidth();
}
} else {
int marleft = getSurfaceView().getMeasuredWidth() - getBottomView().getMeasuredWidth();
if (left < marleft){
left = marleft;
}
}
return left;
}
@Override
public void onViewPositionChanged(@NonNull View changedView, int left, int top, int dx, int dy) {
if (changedView == getSurfaceView()){
getBottomView().offsetLeftAndRight(dx);
}else {
getSurfaceView().offsetLeftAndRight(dx);
}
invalidate();
}
@Override
public void onViewReleased(@NonNull View releasedChild, float xvel, float yvel) {
float minV = helper.getMinVelocity()*5;
float fraction = state == State.CLOSE ? 0.25f:0.75f;
if (Math.abs(xvel) > minV){
if (state == State.CLOSE){
if (xvel > 0 ){
close();
}else {
open();
}
}else {
if (xvel >0){
close();
}else {
open();
}
}
}else {
//勻速
if(Math.abs(getSurfaceView().getLeft()) > getBottomView().getMeasuredWidth()*fraction){
open();
}else {
close();
}
}
invalidate();
}
};
private void close(){
helper.smoothSlideViewTo(getSurfaceView(), 0, 0);
}
private void open(){
helper.smoothSlideViewTo(getSurfaceView(),-getBottomView().getMeasuredWidth(),0);
}
@Override
public void computeScroll() {
if (helper.continueSettling(true)){
ViewCompat.postInvalidateOnAnimation(this);
}
}
@Override
public boolean onInterceptTouchEvent(MotionEvent ev) {
return helper.shouldInterceptTouchEvent(ev);
}
@Override
public boolean onTouchEvent(MotionEvent event) {
helper.processTouchEvent(event);
return true;
}
private View getSurfaceView(){
return getChildAt(0);
}
private View getBottomView(){
return getChildAt(1);
}
private enum State{
CLOSE,
OPEN
}
}
至此，這個控制元件滑一滑是沒問題的，但點一點是沒什么反應的，下一篇，我們給這個控制元件加上點擊事件，還是基于這個類，相信，基于這個簡單控制元件的使用，dragViewHelper的基本使用是沒太大問題的，
