簡介

AT24C02是一個2K位串行CMOS E2PROM， 內部含有256個8位位元組，CATALYST公司的先進CMOS技術實質上減少了器件的功耗，AT24C02有一個8位元組頁寫緩沖器，該器件通過IIC總線介面進行操作，有一個專門的寫保護功能，

特點

與 400KHz I2C 總線兼容 ，
1.8 到 6.0 伏作業電壓范圍
低功耗 CMOS 技術
寫保護功能 當 WP 為高電平時進入寫保護狀態
頁寫緩沖器
自定時擦寫周期
1,000,000 編程/擦除周期
可保存資料 100 年
8 腳 DIP SOIC 或 TSSOP 封裝
溫度范圍 商業級 工業級和汽車級

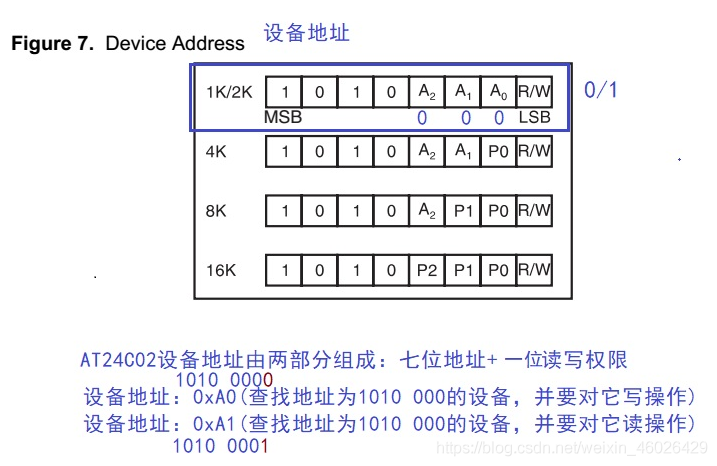

地址意義

時序圖

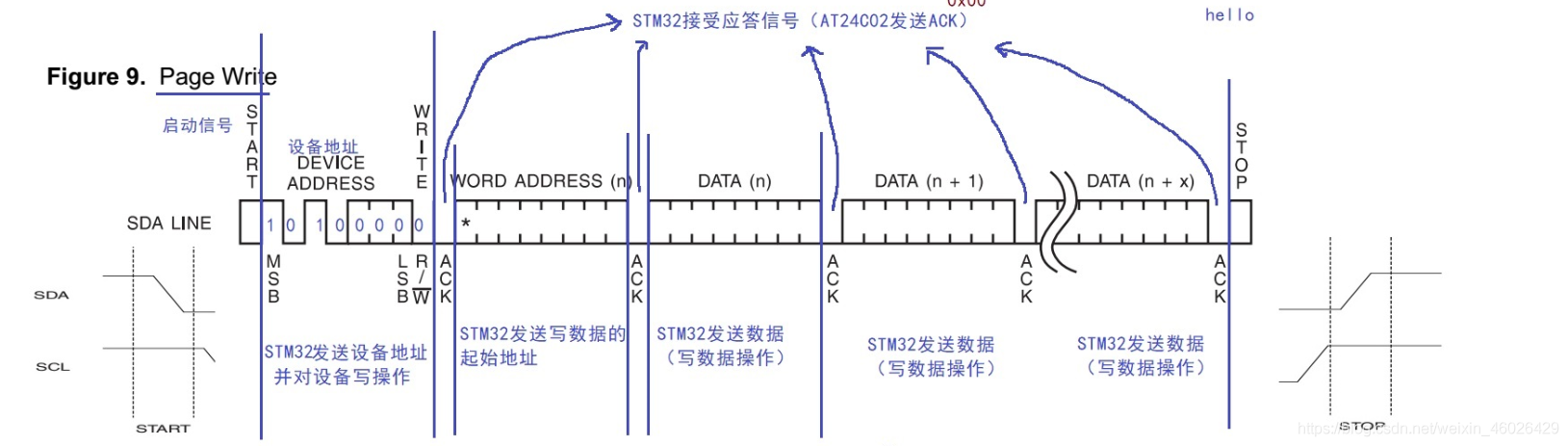

寫操作

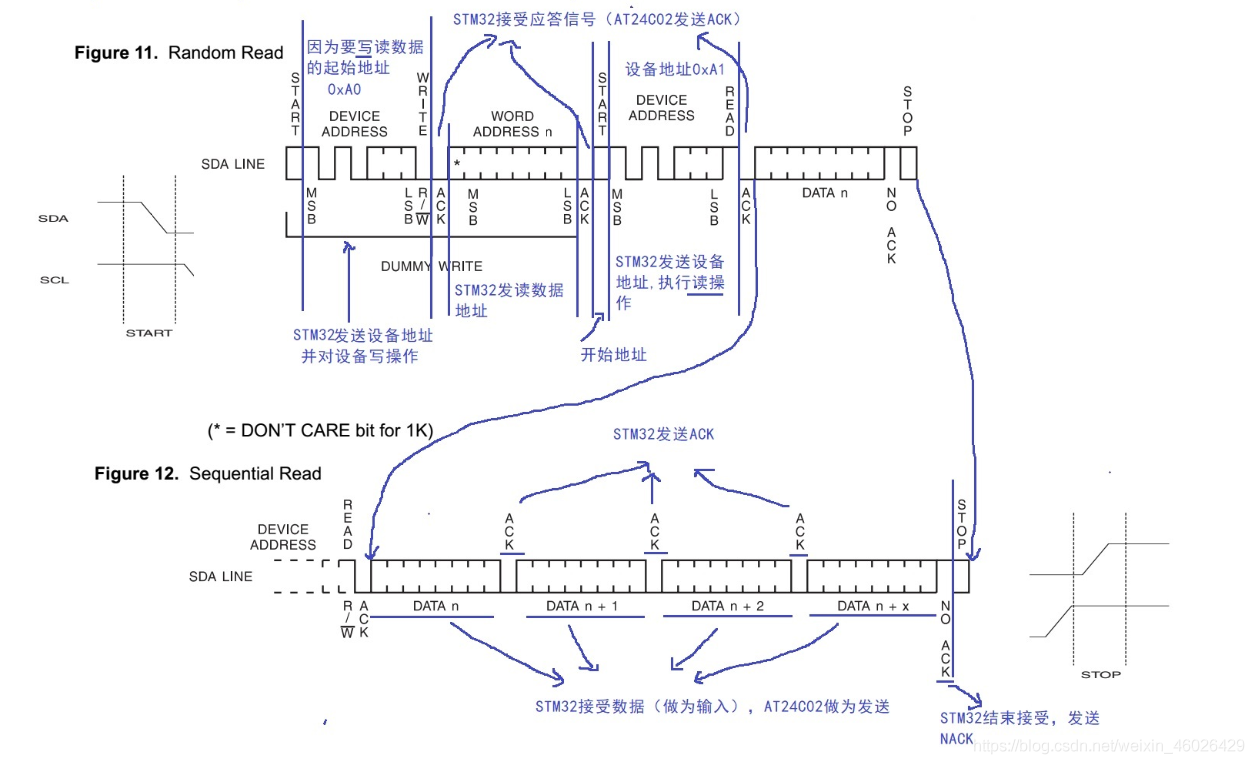

讀操作（讀之前要進行一邊寫操作才能獲取地址）

代碼

/*
引腳說明
SCL -- PB8
SDA -- PB9

*/

#define SCL  	PBout(8)
#define SDA_IN	PBin(9)
#define SDA_OUT	PBout(9)

void Iic_Init(void) //IIC引腳配置
{
	GPIO_InitTypeDef GPIO_InitStruct;  //結構體
	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB, ENABLE);	//使能GPIO B組時鐘

	GPIO_InitStruct.GPIO_Pin	= GPIO_Pin_8|GPIO_Pin_9;     	//引腳8 9
	GPIO_InitStruct.GPIO_Mode	= GPIO_Mode_OUT;	//輸出模式
	GPIO_InitStruct.GPIO_OType	= GPIO_OType_PP;    //輸出推挽
	GPIO_InitStruct.GPIO_PuPd	= GPIO_PuPd_UP;	    //上拉
	GPIO_InitStruct.GPIO_Speed	= GPIO_Speed_50MHz; //輸出速度
	GPIO_Init(GPIOB, &GPIO_InitStruct);

	//總線空閑
	SCL = 1;
	SDA_OUT = 1;

}

//引腳模式變更
void Iic_Sda_Mode(GPIOMode_TypeDef mode)
{
	GPIO_InitTypeDef  	GPIO_InitStructure;

	GPIO_InitStructure.GPIO_Pin   = GPIO_Pin_9;				//第9號引腳
	GPIO_InitStructure.GPIO_Mode  = mode;					//輸入/輸出模式
	GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;			//推挽輸出，增強驅動能力，引腳的輸出電流更大
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;		//引腳的速度最大為100MHz
	GPIO_InitStructure.GPIO_PuPd  = GPIO_PuPd_NOPULL;		//沒有使用內部上拉電阻
	GPIO_Init(GPIOB, &GPIO_InitStructure);
}

//啟動信號
void Iic_Start(void)
{
	Iic_Sda_Mode(GPIO_Mode_OUT);

	//總線空閑
	SCL = 1;
	SDA_OUT = 1;
	delay_us(5);

	//啟動信號
	SDA_OUT = 0;
    delay_us(5);
	SCL = 0;

}

//停止信號
void Iic_Stop(void)
{
	Iic_Sda_Mode(GPIO_Mode_OUT);

	SCL = 0;
	SDA_OUT = 0;
	delay_us(5);

	SCL = 1;
	delay_us(5);
	SDA_OUT = 1;

}

//引腳發送一位資料
void Iic_Send_Ack(u8 ack)
{
	Iic_Sda_Mode(GPIO_Mode_OUT);

	SCL = 0;

	/*準備資料*/

	//發資料1
	if(ack == 1)
	{
		SDA_OUT = 1;  //引腳輸出
	}
	//發資料0
	if(ack == 0)
	{
		SDA_OUT = 0; //引腳輸出
	}

	delay_us(5);
	SCL = 1;
	delay_us(5);
	SCL = 0;
}


//引腳發送一個位元組資料
void Iic_Send_Byte(u8 data)
{
	u8 i;
	Iic_Sda_Mode(GPIO_Mode_OUT);

	SCL = 0;

	//0 1 1 1 1 0 0 0
	for(i=0; i<8; i++)
	{
		/*準備資料*/

		//發資料1
		if(data &  (1<<(7-i)))
		{
			SDA_OUT = 1;  //引腳輸出
		}
		//發資料0
		else
		{
			SDA_OUT = 0; //引腳輸出
		}

		delay_us(5);
		SCL = 1;
		delay_us(5);
		SCL = 0;
	}
}

//接受一位資料
u8 Iic_Rcv_Ack(void)
{
	u8 ack;

	Iic_Sda_Mode(GPIO_Mode_IN);


	SCL = 0;
	delay_us(5);
	SCL = 1;
	delay_us(5);
	if(SDA_IN == 1)  //引腳為電平為1
	{
		ack = 1;
	}

	if(SDA_IN == 0)  //引腳為電平為1
	{
		ack = 0;
	}

	SCL = 0;

	return ack;
}

//接受一個位元組資料
u8 Iic_Rcv_Byte(void)
{
	u8 i, data = 0; //0 0 0 0 0 0 0 0   比如有資料：1 1 0 0 1 0 0 0
	Iic_Sda_Mode(GPIO_Mode_IN);

	SCL = 0;

	//0 1 1 1 1 0 0 0
	for(i=0; i<8; i++)
	{

		delay_us(5);
		SCL = 1;
		delay_us(5);

	    //接受資料
		if(SDA_IN == 1)  //引腳為電平為1
		{
			data |= (1<<(7-i));
		}
		SCL = 0;
	}
	return data;
}


void AT24c02_Write(u8 addr, u8 *write_buff, u8 len)
{
	u8 ack;

	//啟動信號
	Iic_Start();

	//發送設備地址
	Iic_Send_Byte(0xA0);
	ack = Iic_Rcv_Ack();
	if(ack == 1)
	{
		printf("ack failure\n");
		return ;
	}

	//發送寫資料起始地址
	Iic_Send_Byte(addr);
	ack = Iic_Rcv_Ack();
	if(ack == 1)
	{
		printf("ack failure\n");
		return ;
	}

	//資料：hello
	while(len--)
	{
		//發送資料
		Iic_Send_Byte(*write_buff);
		ack = Iic_Rcv_Ack();
		if(ack == 1)
		{
			printf("ack failure\n");
			return ;
		}

		write_buff++;
	}

	Iic_Stop();
	printf("write finish\n");
}


void AT24c02_Read(u8 addr, u8 *read_buff, u8 len)
{
	u8 ack;

	//啟動信號
	Iic_Start();

	//發送設備地址
	Iic_Send_Byte(0xA0);
	ack = Iic_Rcv_Ack();
	if(ack == 1)
	{
		printf("ack failure\n");
		return ;
	}

	//發送寫資料起始地址
	Iic_Send_Byte(addr);
	ack = Iic_Rcv_Ack();
	if(ack == 1)
	{
		printf("ack failure\n");
		return ;
	}

	//啟動信號
	Iic_Start();

	//發送設備地址
	Iic_Send_Byte(0xA1);
	ack = Iic_Rcv_Ack();
	if(ack == 1)
	{
		printf("ack failure\n");
		return ;
	}



	//資料：hello   5
	while(len--)
	{
		*read_buff = Iic_Rcv_Byte();

		if(len > 0)
			Iic_Send_Ack(0); //發送有效應答

		read_buff++;
	}

	Iic_Send_Ack(1);
	Iic_Stop();
	printf("read finish\n");
}
