如何用qcpcolormap下的相關函式將文本檔案中的資料繪制成顏色圖-有解無憂

我有一個0001.txt檔案，里面的第一列是x軸的坐標，第二列是y軸的坐標，第三列是對應的點上的電場值的大小，想請教大神如何用qcpcolormap下的相關函式取將這個txt檔案中的資料繪制成顏色圖呢？相當于將每個坐標下的電場值用不同的顏色來表示

txt檔案內的內容大致是下面這種格式（上傳不了附件，所以手動敲出來）
3   3   12
2   3    7.5
1   3    4.3
3   2   15
2   2    2.3
1   2    3.6
3   1   14
2   1    8.5
1   1    5.2

uj5u.com熱心網友回復：

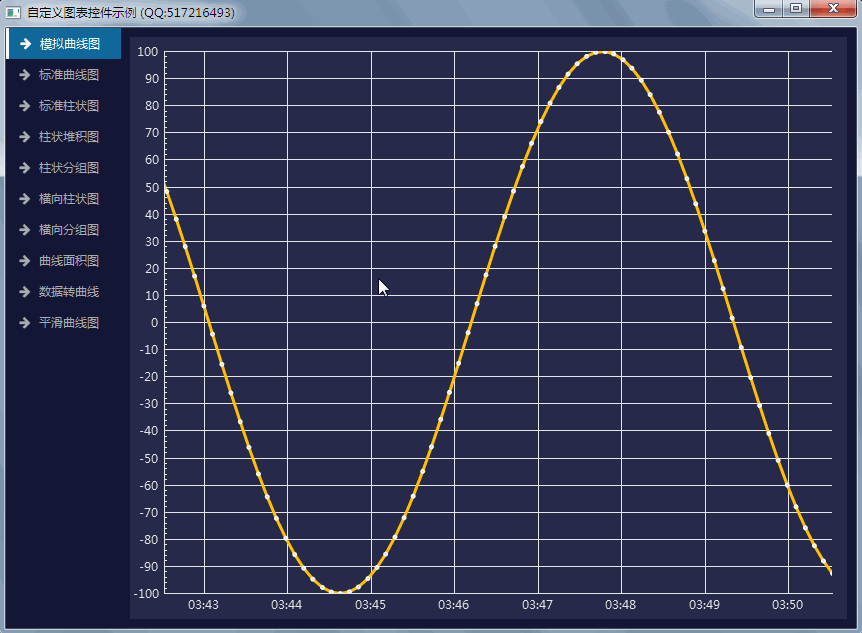

哥們還是我來回答你，我做過類似的

核心代碼如下

QString fileName = QString(":/file/data%1.txt").arg(qrand() % 3);

    QFile file(fileName);

    if (file.open(QFile::ReadOnly | QIODevice::Text)) {

        QString data = QLatin1String(file.readAll());

        file.close();



        QVector<double> keys, values;

        QStringList list = data.split(" ");

        int len = list.length();



        //如果不是2的倍數則長度要減去1

        if (len % 2 != 0) {

            len = (len - 1);

        }



        for (int i = 0; i < len / 2; i++) {

            keys.append(i);

        }



        //每兩個16進制數字組合成一個數字

        for (int i = 0; i < len; i = i + 2) {

            qint16 value = API::strHexToShort(QString("%1%2").arg(list.at(i)).arg(list.at(i + 1)));

            values.append(value);

        }



        ui->customPlot9->setDataLine(0, "角度值", keys, values, true);

        ui->customPlot9->replot();

    }

uj5u.com熱心網友回復：

參考 1 樓 feiyangqingyun 的回復:

哥們還是我來回答你，我做過類似的

核心代碼如下

QString fileName = QString(":/file/data%1.txt").arg(qrand() % 3);

    QFile file(fileName);

    if (file.open(QFile::ReadOnly | QIODevice::Text)) {

        QString data = QLatin1String(file.readAll());

        file.close();



        QVector<double> keys, values;

        QStringList list = data.split(" ");

        int len = list.length();



        //如果不是2的倍數則長度要減去1

        if (len % 2 != 0) {

            len = (len - 1);

        }



        for (int i = 0; i < len / 2; i++) {

            keys.append(i);

        }



        //每兩個16進制數字組合成一個數字

        for (int i = 0; i < len; i = i + 2) {

            qint16 value = API::strHexToShort(QString("%1%2").arg(list.at(i)).arg(list.at(i + 1)));

            values.append(value);

        }



        ui->customPlot9->setDataLine(0, "角度值", keys, values, true);

        ui->customPlot9->replot();

    }

大神你好，能不能解釋一下這段代碼的大致思路呢，為什么要把每兩個16進制數字組合成一個數字呀，還有setdataline函式是什么意思呢，感覺最后只能畫出一個函式曲線圖呀

uj5u.com熱心網友回復：

參考 1 樓 feiyangqingyun 的回復:

哥們還是我來回答你，我做過類似的

核心代碼如下

QString fileName = QString(":/file/data%1.txt").arg(qrand() % 3);

    QFile file(fileName);

    if (file.open(QFile::ReadOnly | QIODevice::Text)) {

        QString data = QLatin1String(file.readAll());

        file.close();



        QVector<double> keys, values;

        QStringList list = data.split(" ");

        int len = list.length();



        //如果不是2的倍數則長度要減去1

        if (len % 2 != 0) {

            len = (len - 1);

        }



        for (int i = 0; i < len / 2; i++) {

            keys.append(i);

        }



        //每兩個16進制數字組合成一個數字

        for (int i = 0; i < len; i = i + 2) {

            qint16 value = API::strHexToShort(QString("%1%2").arg(list.at(i)).arg(list.at(i + 1)));

            values.append(value);

        }



        ui->customPlot9->setDataLine(0, "角度值", keys, values, true);

        ui->customPlot9->replot();

    }

uj5u.com熱心網友回復：

參考 1 樓 feiyangqingyun 的回復:

哥們還是我來回答你，我做過類似的

核心代碼如下

QString fileName = QString(":/file/data%1.txt").arg(qrand() % 3);

    QFile file(fileName);

    if (file.open(QFile::ReadOnly | QIODevice::Text)) {

        QString data = QLatin1String(file.readAll());

        file.close();



        QVector<double> keys, values;

        QStringList list = data.split(" ");

        int len = list.length();



        //如果不是2的倍數則長度要減去1

        if (len % 2 != 0) {

            len = (len - 1);

        }



        for (int i = 0; i < len / 2; i++) {

            keys.append(i);

        }



        //每兩個16進制數字組合成一個數字

        for (int i = 0; i < len; i = i + 2) {

            qint16 value = API::strHexToShort(QString("%1%2").arg(list.at(i)).arg(list.at(i + 1)));

            values.append(value);

        }



        ui->customPlot9->setDataLine(0, "角度值", keys, values, true);

        ui->customPlot9->replot();

    }

uj5u.com熱心網友回復：

我的文本檔案是2個位元組合并一個資料

uj5u.com熱心網友回復：

參考 1 樓 feiyangqingyun 的回復:

哥們還是我來回答你，我做過類似的

核心代碼如下

QString fileName = QString(":/file/data%1.txt").arg(qrand() % 3);

    QFile file(fileName);

    if (file.open(QFile::ReadOnly | QIODevice::Text)) {

        QString data = QLatin1String(file.readAll());

        file.close();



        QVector<double> keys, values;

        QStringList list = data.split(" ");

        int len = list.length();



        //如果不是2的倍數則長度要減去1

        if (len % 2 != 0) {

            len = (len - 1);

        }



        for (int i = 0; i < len / 2; i++) {

            keys.append(i);

        }



        //每兩個16進制數字組合成一個數字

        for (int i = 0; i < len; i = i + 2) {

            qint16 value = API::strHexToShort(QString("%1%2").arg(list.at(i)).arg(list.at(i + 1)));

            values.append(value);

        }



        ui->customPlot9->setDataLine(0, "角度值", keys, values, true);

        ui->customPlot9->replot();

    }

參考 5 樓 feiyangqingyun 的回復:

參考 5 樓 feiyangqingyun 的回復:

噢噢，那你繪制的是colormap嘛，我想繪制colormap圖，但是呼叫setcell函式的時候總是說索引越界

uj5u.com熱心網友回復：

索引 X Y 要在 setSize你設定的范圍內

（colorMap->data()->setSize(nx, ny); // we want the color map to have nx * ny data points），

colorMap->data()->setCell(x, y, z);//這個z的范圍是0到1. 注意這兩個就行了

uj5u.com熱心網友回復：

參考 1 樓 feiyangqingyun 的回復:

哥們還是我來回答你，我做過類似的

核心代碼如下

QString fileName = QString(":/file/data%1.txt").arg(qrand() % 3);

    QFile file(fileName);

    if (file.open(QFile::ReadOnly | QIODevice::Text)) {

        QString data = QLatin1String(file.readAll());

        file.close();



        QVector<double> keys, values;

        QStringList list = data.split(" ");

        int len = list.length();



        //如果不是2的倍數則長度要減去1

        if (len % 2 != 0) {

            len = (len - 1);

        }



        for (int i = 0; i < len / 2; i++) {

            keys.append(i);

        }



        //每兩個16進制數字組合成一個數字

        for (int i = 0; i < len; i = i + 2) {

            qint16 value = API::strHexToShort(QString("%1%2").arg(list.at(i)).arg(list.at(i + 1)));

            values.append(value);

        }



        ui->customPlot9->setDataLine(0, "角度值", keys, values, true);

        ui->customPlot9->replot();

    }

參考 5 樓 feiyangqingyun 的回復:

參考 5 樓 feiyangqingyun 的回復:

噢噢，那你繪制的是colormap嘛，我想繪制colormap圖，但是呼叫setcell函式的時候總是說索引越界

參考 7 樓翅膀又硬了的回復:

對對，就是這里讓我很頭疼，因為我的txt資料是三個1維陣列，只能用一次for回圈來setcell，所以總是越界。我的代碼如下，大神幫忙看看唄0.0
colorMap->data()->setSize(101, 101);
for (int k=0; k<101*101; ++k)
        {
            colorMap->data()->setCell(x.at(k),y.at(k),z.at(k));
        }
陣列x里面是所有橫坐標，y里面是所有縱坐標，z里面是對應點的電場值

uj5u.com熱心網友回復：

colorMap->data()->setCell(x.at(k),y.at(k),z.at(k))
這里的x.at(k)和y.at(k) 的取值范圍是[0,100],z.at(k)的范圍是[0,1]
我也只能幫你這些了

uj5u.com熱心網友回復：

參考 1 樓 feiyangqingyun 的回復:

哥們還是我來回答你，我做過類似的

核心代碼如下

QString fileName = QString(":/file/data%1.txt").arg(qrand() % 3);

    QFile file(fileName);

    if (file.open(QFile::ReadOnly | QIODevice::Text)) {

        QString data = QLatin1String(file.readAll());

        file.close();



        QVector<double> keys, values;

        QStringList list = data.split(" ");

        int len = list.length();



        //如果不是2的倍數則長度要減去1

        if (len % 2 != 0) {

            len = (len - 1);

        }



        for (int i = 0; i < len / 2; i++) {

            keys.append(i);

        }



        //每兩個16進制數字組合成一個數字

        for (int i = 0; i < len; i = i + 2) {

            qint16 value = API::strHexToShort(QString("%1%2").arg(list.at(i)).arg(list.at(i + 1)));

            values.append(value);

        }



        ui->customPlot9->setDataLine(0, "角度值", keys, values, true);

        ui->customPlot9->replot();

    }

參考 5 樓 feiyangqingyun 的回復:

參考 5 樓 feiyangqingyun 的回復:

噢噢，那你繪制的是colormap嘛，我想繪制colormap圖，但是呼叫setcell函式的時候總是說索引越界

參考 7 樓翅膀又硬了的回復:

參考 9 樓翅膀又硬了的回復:

emmm，修改范圍的話就無法提取全部的txt資料了，不過還是很感謝你啦

uj5u.com熱心網友回復：

你setSize(101, 101); 這意思就是 X Y 范圍都是[0,100]，這個是你自己設定的呀。101個就是從0到100，你這個要根據你的實際范圍設定。Z的范圍你的資料如果不是0到1 就線找到最大值，然后都除一下就行了

uj5u.com熱心網友回復：

參考 11 樓翅膀又硬了的回復:

我看函式說明里面介紹說setsize（101,101）表示在兩個坐標軸上各取101個點誒，應該不是指x和y陣列里面的值的范圍吧
