本篇博文將分享一款基于Struts2框架的名片管理系統，JSP引擎為Tomcat9.0，資料庫采用的是MySQL5.5，集成開發環境為Eclipse IDE for Java EE Developers，

名片管理系統主要包括用戶管理和名片管理功能，用戶功能主要包括：用戶注冊、用戶登錄、修改密碼和修改基本資訊功能；名片管理主要包括：添加名片、查詢名片、修改名片、洗掉名片功能，

希望通過本篇的學習，朋友們不僅能掌握Struts 2應用開發的流程、方法和技術，還能夠熟悉名片管理的業務需求、設計以及實作，

1、系統設計

1、系統功能需求

名片管理系統主要包含以下功能：

• 非注冊用戶可以注冊為注冊用戶；
• 成功注冊的用戶，可以登錄系統；
• 成功登錄的用戶，可以添加、修改、洗掉以及瀏覽自己客戶的名片資訊；
• 成功登錄的用戶，可以在個人中心查看自己的基本資訊和修改密碼，

2、系統模塊劃分

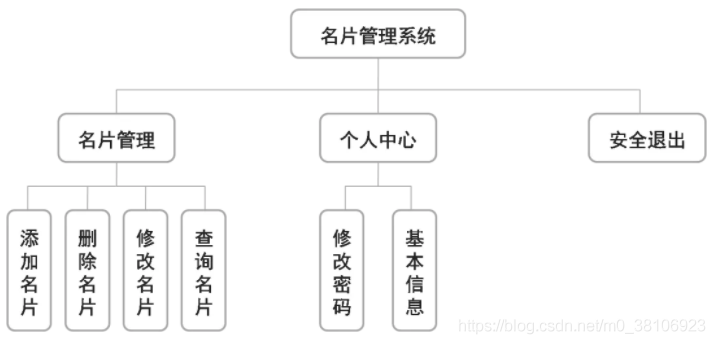

用戶登錄成功后，進入管理主頁面（main.jsp）可以對自己的客戶名片進行管理，系統模塊劃分，如下圖所示，

2、資料庫設計

系統采用加載純Java資料庫驅動程式的方式連接MySQL5.5資料庫，在MySQL5.5的資料庫card中，共創建兩張與系統相關的資料表：usertable和cardinfo，

1、資料庫概念結構設計

根據系統設計與分析，可以設計出如下資料結構：

• 用戶

包括用戶名和密碼，注冊用戶名唯一，

• 名片

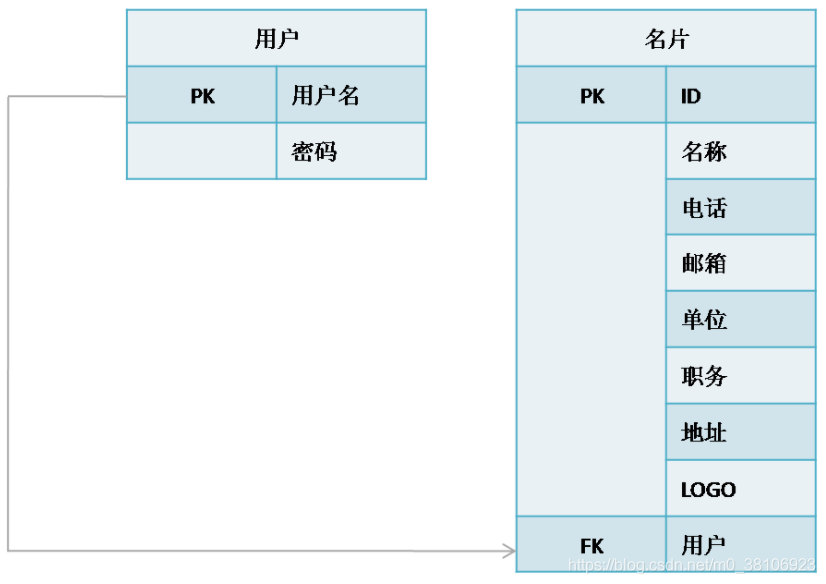

包括ID、名稱、電話、郵箱、單位、職務、地址、Logo以及所屬用戶，其中，ID唯一，“所屬用戶”與“1．用戶”關聯，根據以上的資料結構，結合資料庫設計的特點，可畫出如下圖所示的資料庫概念結構圖，

其中，ID為正整數，值是從1開始遞增的序列，

2、資料庫邏輯結構設計

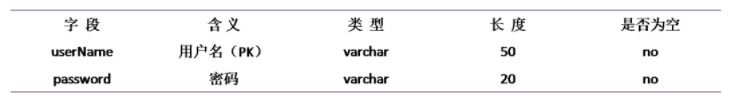

將資料庫概念結構圖轉換為MySQL資料庫所支持的實際資料模型，即資料庫的邏輯結構，用戶資訊表（usertable）的設計，如下表所示：

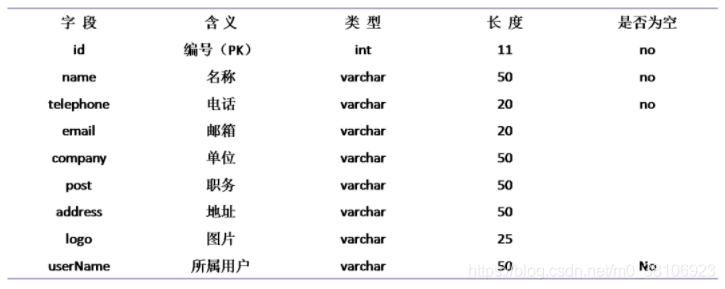

名片資訊表（cardinfo）的設計，如下表所示：

3、系統管理

1、匯入相關的jar包

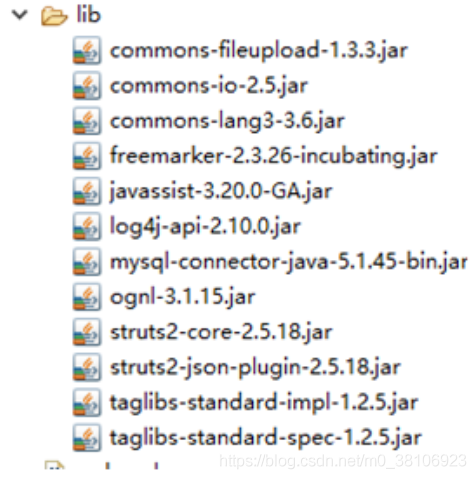

新建一個Struts 2應用cardManage，在所有JSP頁面中盡量使用EL運算式和JSTL標簽，又因為系統采用純Java資料庫驅動程式連接MySQL5.5以及JSON資料轉換，所以，需要將對應的JAR包復制到WebContent\WEB-INF\lib的目錄下，JAR包如下圖所示：

2、JSP頁面管理

由于篇幅受限，這里僅附上運行效果圖，所有實作見源代碼，

• 管理主頁面

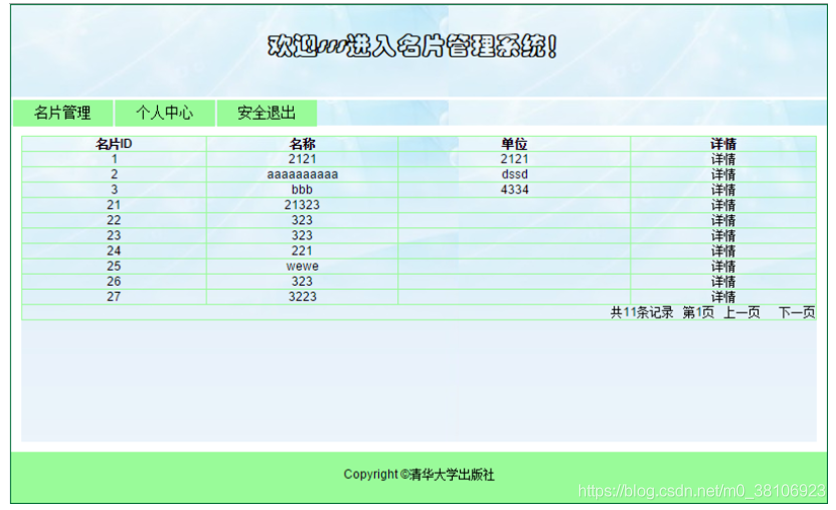

注冊用戶在瀏覽器地址欄中輸入http://localhost:8080/struts2cardManage/login.jsp訪問登錄頁面，登錄成功后，進入管理主頁面（main.jsp），main.jsp的運行效果如下圖所示：

• 程式報錯頁面

當Java程式運行出現例外時，系統會執行全域頁面error.jsp，

• 無權限提示頁面

在沒有成功登錄的情況下，對名片進行增、刪、改、查等操作時，系統執行無權限操作，提示頁面nologin.jsp，

• 包檔案和組態檔管理

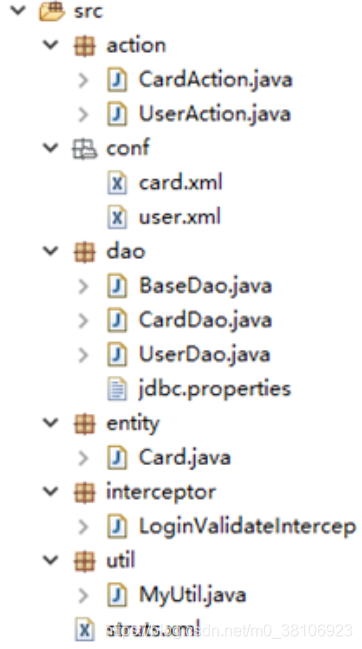

本系統的包檔案和組態檔層次結構如下圖所示：

所需包檔案說明如下所示：

action包

該包是系統中所有Action類，包括名片管理的Action類和個人中心的Action類，

Conf檔案夾

該檔案夾的xml檔案是本系統所有Action類的配置，“card.xml”是名片管理Action類的配置，“user.xml”是個人中心Action類的配置，這些xml檔案需要在struts.xml檔案中包含進來，

dao包

dao包中存放的Java程式是實作資料庫的操作，其中BaseDao是一個父類，該類負責連接資料庫；CardDao是BaseDao的一個子類，有關名片管理的資料訪問在該類中；UserDao是BaseDao的另一個子類，有關用戶的資料訪問在該類中，另外，該包中還有一個名為“jdbc.properties”的檔案，該檔案是有關資料庫的配置，包括驅動類名、資料庫URL、用戶名以及密碼等，

entity包

該包中有1個物體類：Card，封裝名片資訊，

interceptor包

該包中有1個攔截器類：LoginValidateInterceptor，進行權限控制，

util包

該包中MyUtil類是獲得一個時間字串的工具類，

所需組態檔檔案說明如下所示：

struts.xml

在軟體系統開發中，模塊化設計是最常用的一種方式，為了方便管理，本系統也不例外，將不同模塊的配置分別放在不同的組態檔中，然后，在struts.xml檔案中，通過include引入這些組態檔，

user.xml

該組態檔負責配置和用戶有關的Action，

card.xml

該組態檔負責配置個人中心有關的Action，在此處使用了通配符“*”動態匹配Action的請求名稱，

4、用戶管理

用戶功能主要包括：用戶注冊、用戶登錄、修改密碼和修改基本資訊功能，

1、Action的實作

UserAction類負責處理“會員注冊”、“會員登錄”、“安全退出”以及“個人中心”的功能，

2、注冊

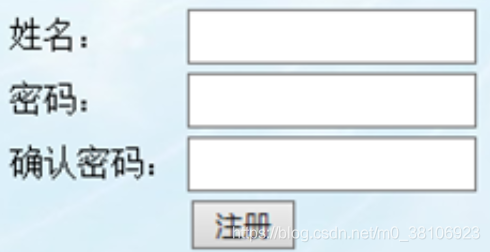

在系統默認主頁index.jsp，單擊“注冊”鏈接，打開注冊頁面register.jsp，效果如下圖所示：

在deleteSelect.jsp頁面所示的注冊頁面中，輸入“姓名”后，系統會根據Ajax異步請求路徑“jsontest/isUse.action”檢測“姓名”是否可用，輸入合法的用戶資訊后，單擊“注冊”按鈕，實作注冊功能，

3、登錄

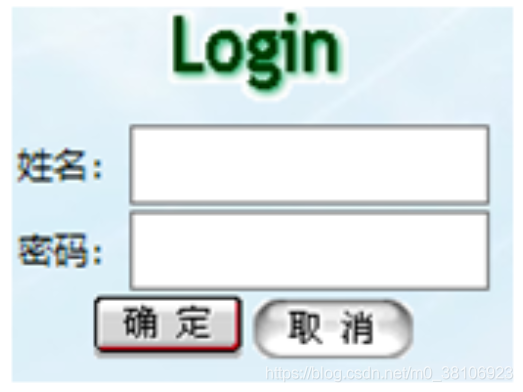

在系統默認主頁index.jsp，單擊“登錄”鏈接，打開登錄頁面login.jsp，效果如下圖所示：

用戶輸入姓名和密碼后，系統將對姓名和密碼進行驗證，如果姓名和密碼同時正確，則成功登錄，將用戶資訊保存到session物件，并進入系統管理主頁面（main.jsp）；如果姓名或密碼有誤，則提示錯誤，

單擊登錄界面中“確定”按鈕，通過請求路徑“user/login.action”，將登錄請求提交給Action，組態檔user.xml根據請求路徑找到對應Action類UserAction（6.1節）的login方法處理登錄請求，

4、修改密碼

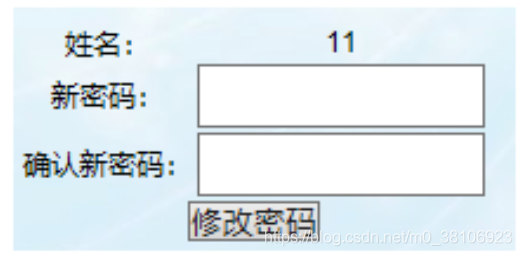

單擊主頁面中“個人中心”選單的“修改密碼”選單項，打開密碼修改頁面updatePWD.jsp，頁面效果如下圖所示：

在密碼修改頁面中輸入“新密碼”和“確認新密碼”后，單擊“修改密碼”按鈕，將請求通過“user/updatePwd.action”提交給Action，組態檔user.xml根據請求路徑找到對應Action類UserAction（6.1節）的updatePwd方法處理密碼修改請求，

5、基本資訊

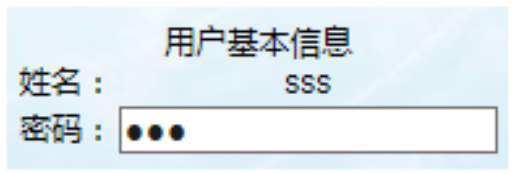

單擊主頁面中“個人中心”選單的“基本資訊”選單項，打開基本資訊頁面userInfo.jsp，頁面效果如下圖所示：

5、名片管理

與系統相關的JSP頁面、CSS和圖片位于WebRoot目錄下，在第3節中，已經介紹了系統的資料庫操作，所以本節只是介紹JSP頁面和Action的實作，

名片管理主要包括：添加名片、查詢名片、修改名片、洗掉名片功能，

1、Action的實作

CardAction類負責處理“名片管理”的功能，包括添加、修改、洗掉、查詢等，

2、添加名片

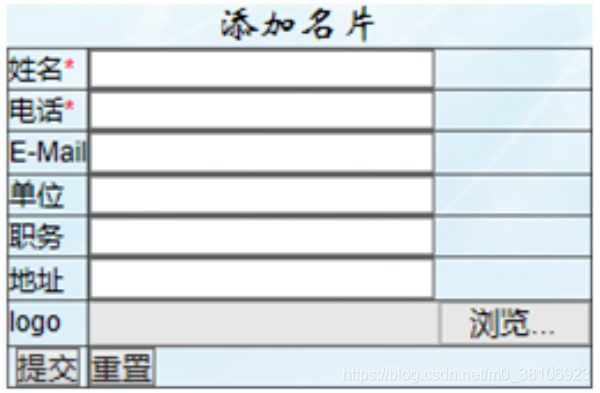

用戶輸入客戶名片的姓名、電話、E-Mail、單位、職務、地址、Logo后，單擊“提交”按鈕實作添加，如果成功，則跳轉到查詢頁面；如果失敗，則回到添加頁面，addCard.jsp頁面實作添加名片資訊的輸入界面，如下圖所示：

單擊上圖中“提交”按鈕，將添加請求通過“card/addCard.action”提交給Action處理，組態檔card.xml根據請求路徑找到對應Action類CardAction（5.1節）的add方法處理添加功能，添加成功跳轉到查詢Action；添加失敗回到添加頁面，

3、查詢名片

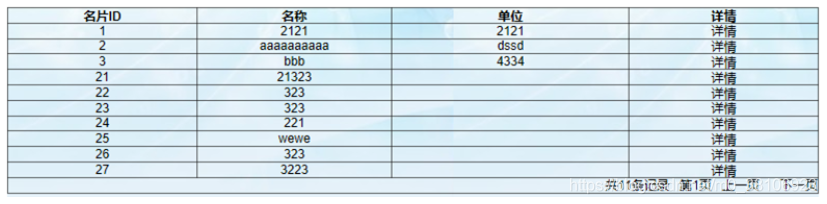

管理員登錄成功后，進入名片管理系統的主頁面，在主頁面中初始顯示查詢頁面queryCards.jsp，查詢頁面運行效果如下圖所示：

單擊主頁面中“名片管理”選單的“查詢名片”選單項，打開查詢頁面queryCards.jsp，“查詢名片”選單項超鏈接的目標地址是個Action，該Action的請求路徑為“card/queryCard.action”，組態檔card.xml根據請求路徑找到對應Action類的query方法處理查詢功能，在該方法中，根據動作型別（“修改查詢”、“查詢”以及“洗掉查詢”），將查詢結果轉發到不同頁面，

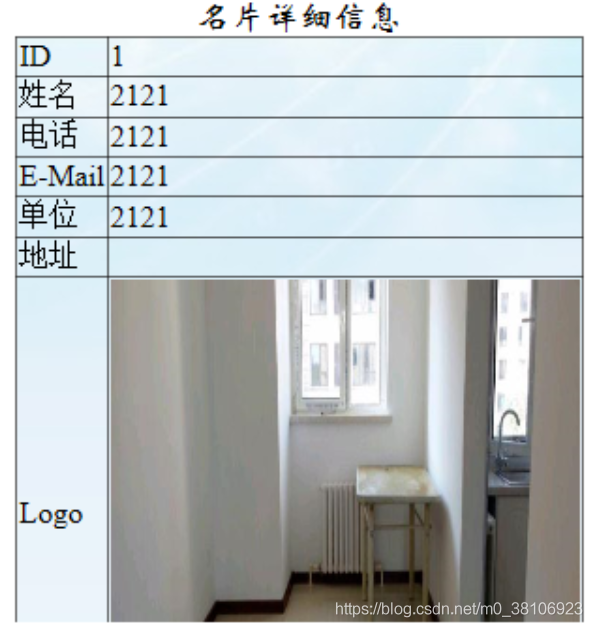

在queryCards.jsp頁面中單擊“詳情”超鏈接，打開名片詳細資訊頁面detail.jsp，“詳情”超鏈接的目標地址是個Action，該Action的請求路徑為“card/selectACard.action”，組態檔card.xml根據請求路徑找到對應Action類的selectA方法處理查詢一個名片功能，將查詢結果轉發給詳細資訊頁面detail.jsp，名片詳細資訊頁面如下圖所示：

4、修改名片

單擊主頁面中“管理名片”選單的“修改名片”選單項，打開修改查詢頁面updateSelect.jsp，“修改名片”選單項超鏈接的目標地址是個Action，找到對應Action類CardAction的方法query，在該方法中，根據動作型別，將查詢結果轉發給修改查詢頁面，

單擊updateSelect.jsp頁面中的“修改”超鏈接打開修改名片資訊頁面updateCard.jsp，“修改”超鏈接的目標地址是個Action，找到對應Action類CardAction的方法selectA，在該方法中，根據動作型別，將查詢結果轉發給updateCard.jsp頁面顯示，

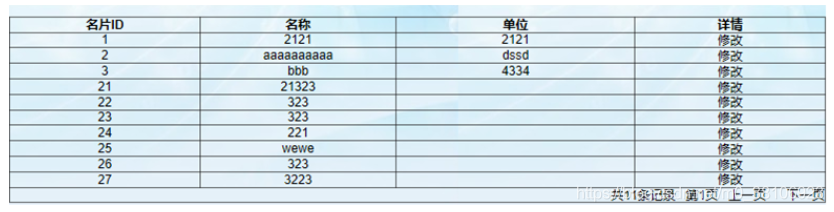

輸入要修改的資訊后，單擊“提交”按鈕，將名片資訊提交給Action，找到對應Action類CardAction的方法update，在方法中執行修改的業務處理，修改成功，進入查詢名片，修改失敗，回到updateCard.jsp頁面，updateSelect.jsp頁面的運行效果如下圖所示，

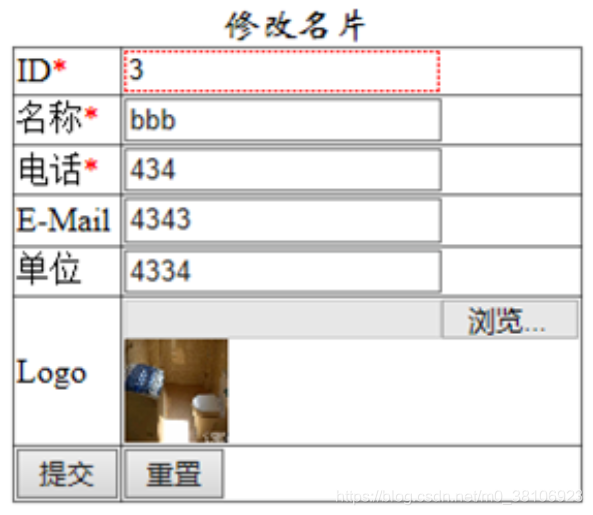

updateCard.jsp頁面的運行效果如下圖所示：

5、洗掉名片

單擊主頁面中“管理名片”選單的“洗掉名片”選單項，打開洗掉查詢頁面deleteSelect.jsp，

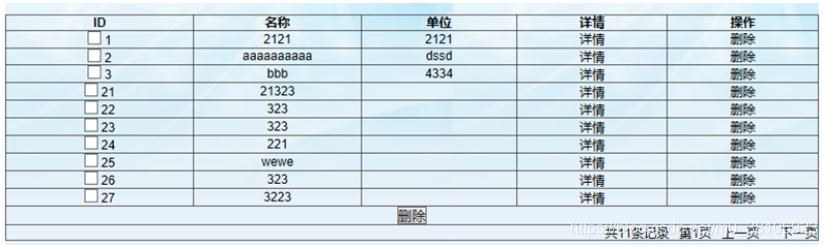

“洗掉名片”選單項超鏈接的目標地址是個Action，找到對應Action類CardAction的方法query，在該方法中，根據動作型別，將查詢結果轉發給deleteSelect.jsp頁面，頁面效果如下圖所示：

在上圖的復選框中選擇要洗掉的名片，單擊“洗掉”按鈕，將要洗掉名片的ID提交給控制器Action，找到對應Action類CardAction的方法delete，在該方法中，根據動作型別執行批量洗掉的業務處理，

單擊上圖中的“洗掉”超鏈接，將當前行的名片ID提交給控制器Action，找到對應Action類CardAction的方法delete，在該方法中，根據動作型別執行單個洗掉的業務處理，洗掉成功后，進入洗掉查詢頁面，
