AD20.0.13初學
AD初學本文章旨在總結備份、方便以后查詢，由于是個人總結，如有不對，歡迎指正；另外，內容大部分來自網路、書籍、和各類手冊，如若侵權請告知，馬上刪帖致歉，
1.如何向AD中加入封裝庫

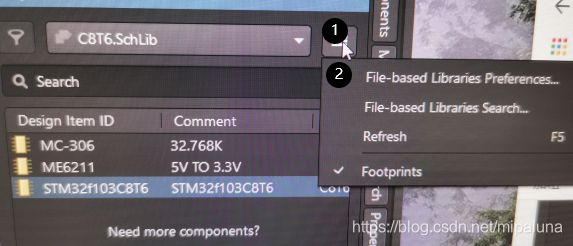

點擊右側components,按以下指示操作

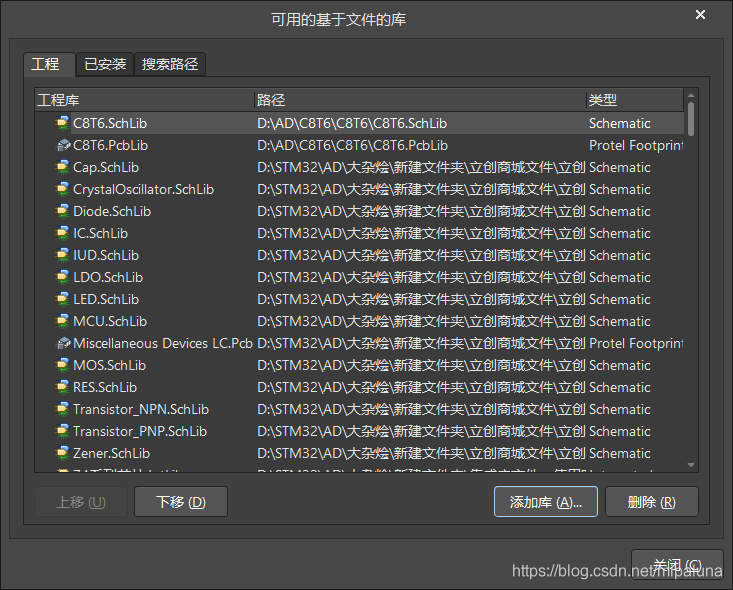

點擊添加庫，加入自己下載好的分裝庫即可，
其中，“.intlib”是集成原理圖和PCB封裝的
“.schlib”是只有原理圖
“.pcblib”是PCB封裝
2.若插入電阻，電容等常見元器件時，存在R?,C?時存在紅色波浪線，我們可以更新原理圖示注

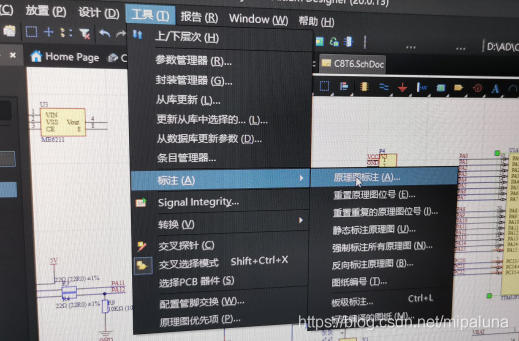

快捷鍵T+A+A

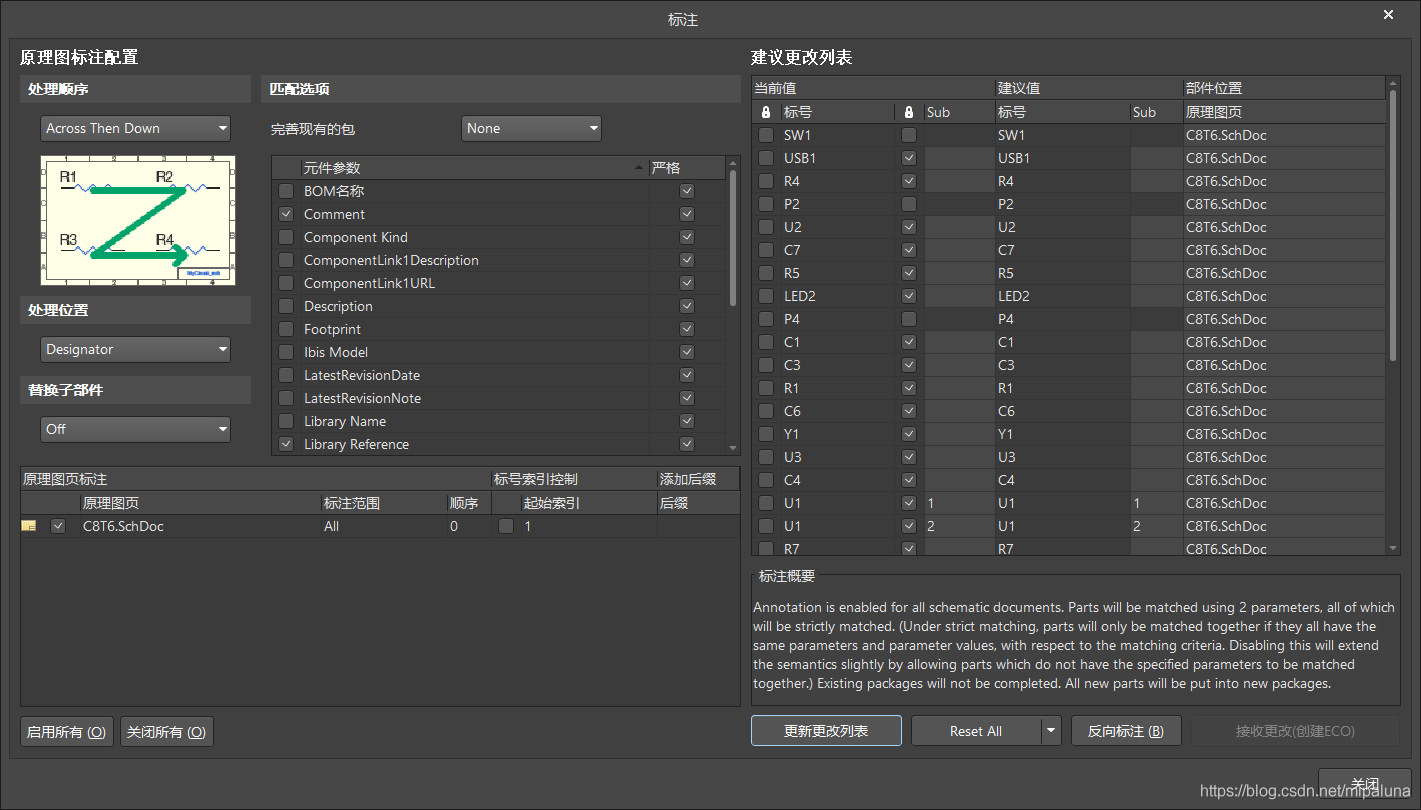

點擊更新更改串列，再點擊接收更改（創建ECO）

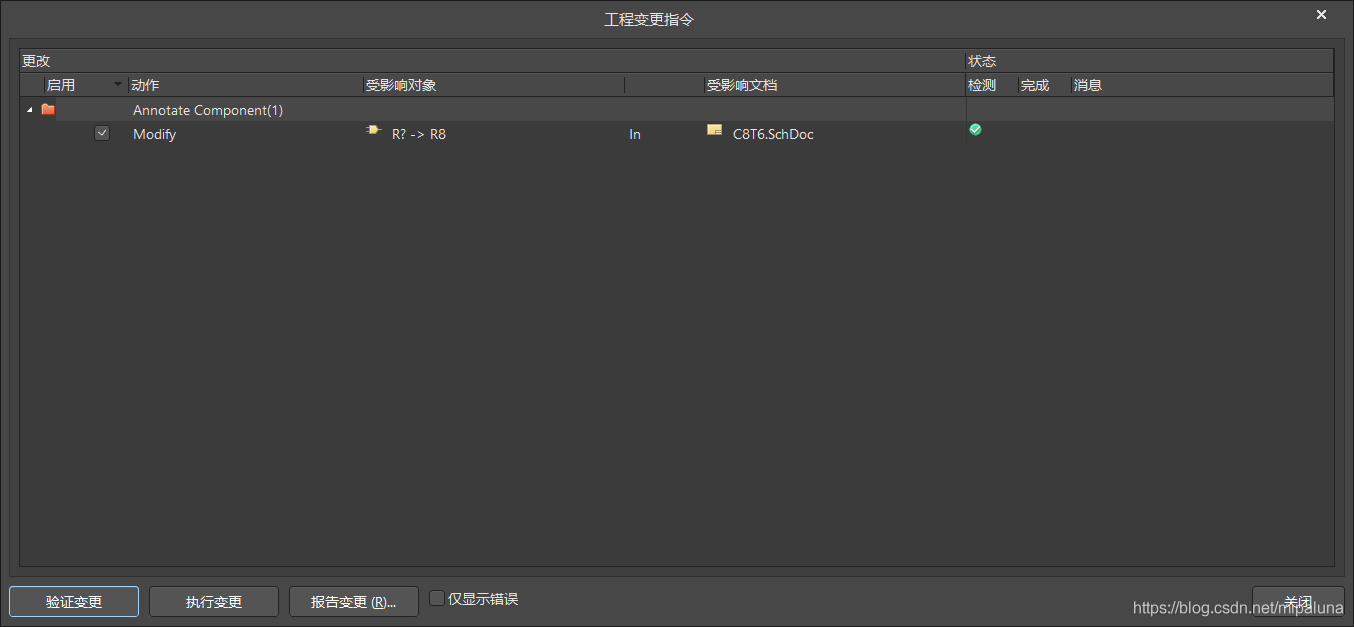

點擊驗證變更，執行變更后關閉，
3.為什么很多時候我們找不到在視頻中出現的SCH Library，PCB Filter，PCB Library等

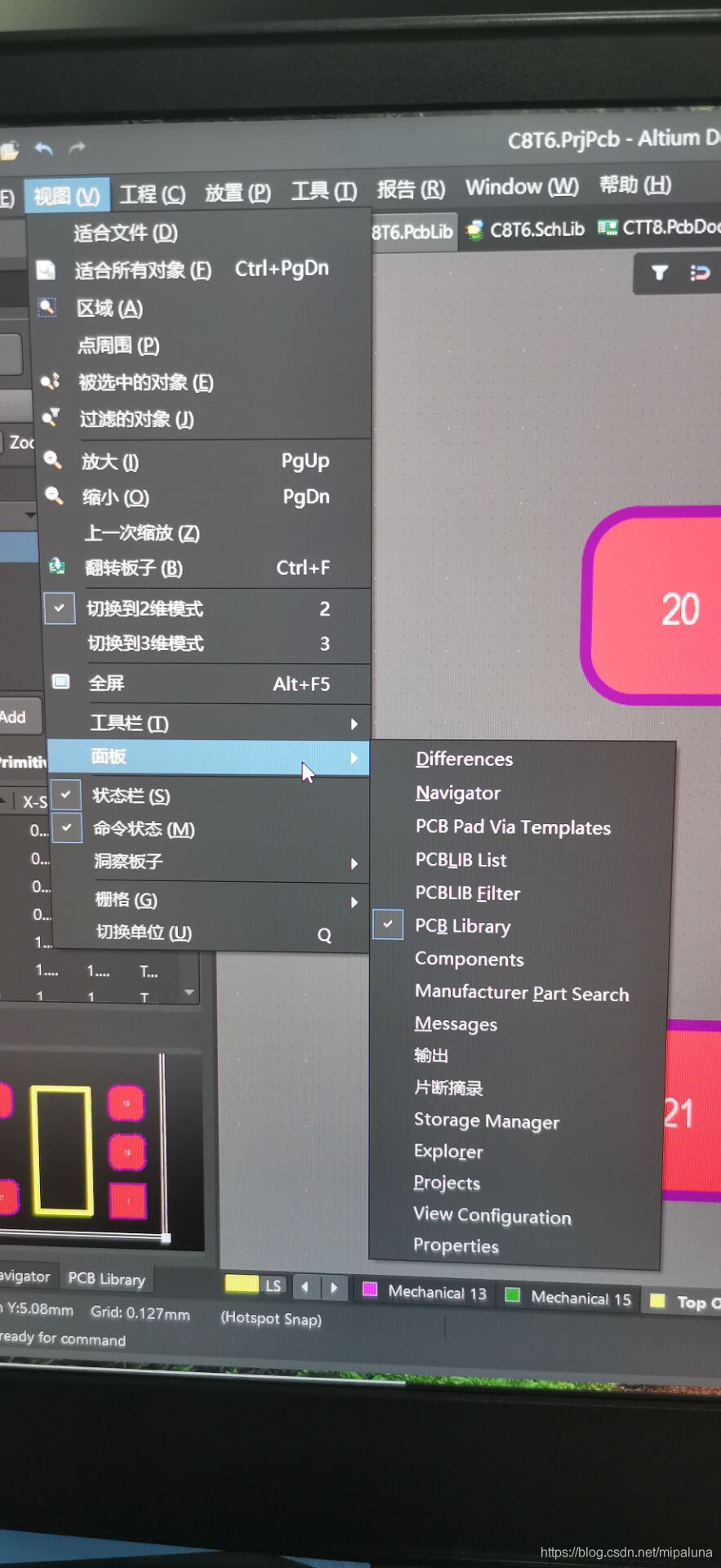

解決方法1：我們需要點擊頂部視圖下的面板和工具列查找相應界面，
解決方法2.很多時候，這些SCH Library，PCB Filter，PCB Library只能在相應的原理圖，封裝等圖下打開，所以我們需要點擊打開相應的原理圖和封裝庫，
即更換以下四個頁面去右側查找，
4.引腳上的小三角是什么呢
引腳上的白三角表示信號的輸入，輸出方向
