*6. 紅外遙控燈光控制系統設計:
可通過紅外遙控器遙控實作LED照明燈的開關；
可遙控實作燈光亮度(PWM)的調節；
遙控可在白光照明與彩燈效果之間的切換；
1、
首先你得找到紅外遙控器的這張圖，也就是遙控器按什么，我們單片機會收到對應的數值，

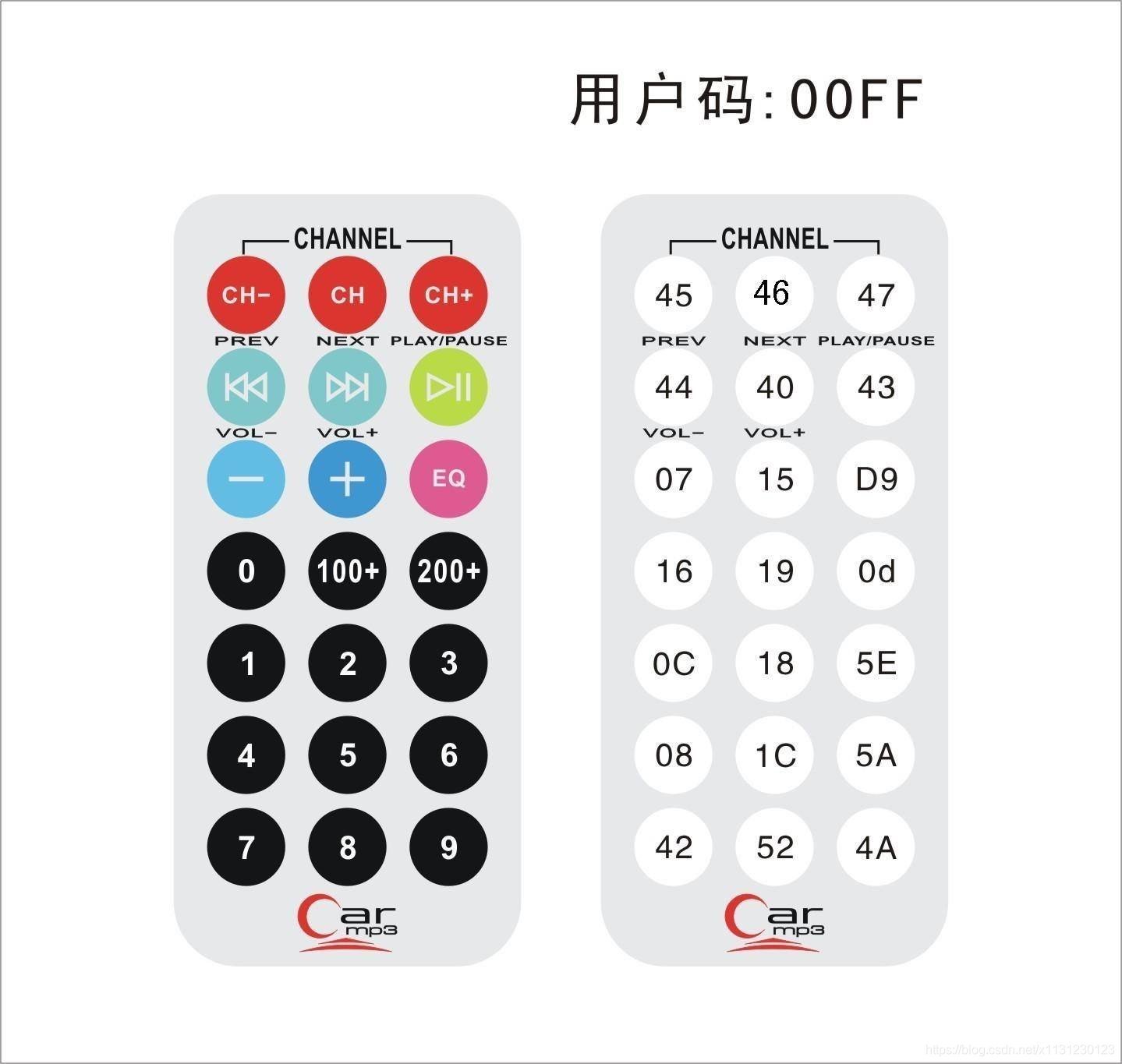

紅外遙控器的鍵碼：
2、
然后你要明白，在仿真軟體里面并沒有紅外遙控器，這意味著我們的思考單片機應該接受什么信號，
首先我們應該想到，如果我們是在做實物，我們需要一個紅外遙控器，然后需要一個紅外遙控接收器，紅外遙控接收器就連著的單片機，他們的通信程序是這樣的，當紅外遙控器按下一個按鍵，紅外遙控器就會通過紅外燈發射紅外光，他發射的這個紅外光是根據紅外協議編碼了的，我們的單片機和我們的紅外接收器就能夠接受到這個紅外光，單片機需要根據紅外協議解碼出這個紅外光所代表的含義，
紅外協議是一種協議：
[如果你想了解紅外協議請點我]
忽略掉協議的內容，我以最直白的方式解釋一下，就是說你按了紅外遙控器上的按鍵，單片機會解碼出一個位元組的資料，而且你要知道紅外遙控器上的每一個按鍵對應的資料都是不一樣的，每個紅外遙控器的鍵碼也不一定相同，
3、
在了解上述基礎內容之后我們就可以開始完成我們的設計，我們要知道在仿真軟體里面是沒有紅外遙控器這個器件的，但我們是可以自己制作出一個紅外遙控器的，怎么制作呢？既然紅外遙控器遵從紅外協議，我們用一塊單片機寫一個紅外發射程式，這個紅外發射程式可以根據傳入的原始資料aaa把它編碼成紅外光信號（其實也就是控制紅外光根據紅外協議以不同的時間發射），
這個紅外光信號可以通過有線連接連接到我們的單片機，然后我們單面機解碼出這個紅外光信號就可以得到原始資料aaa，

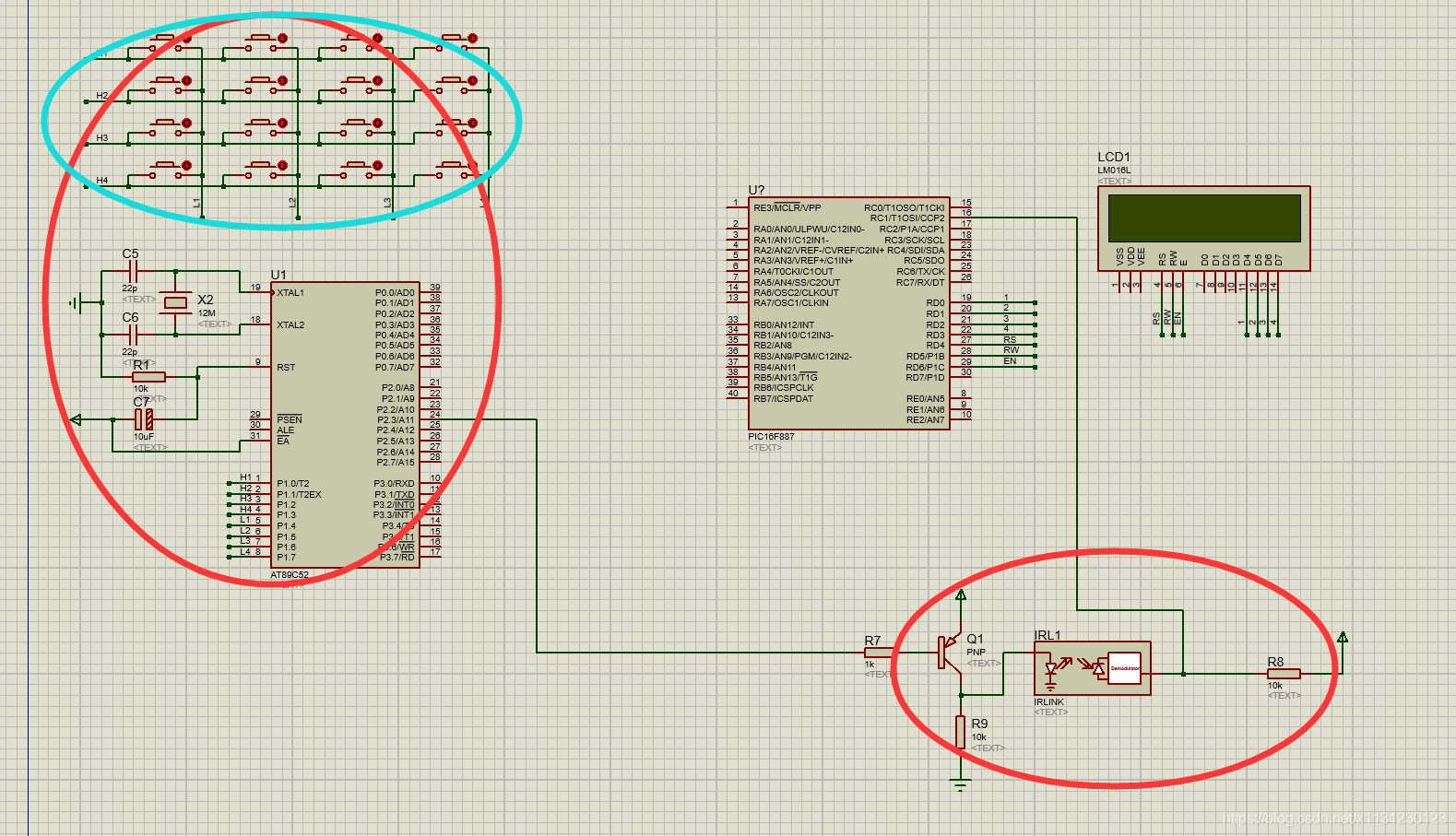

這一段說了這么多其實全在這個圖里，在下圖中左邊的紅圈里面圈起來的就是我們自己制作的紅外遙控器，當我們按下矩陣鍵盤的按鍵，也就相當于有了一個原始資料aaa，然后左邊的紅圈里面都這塊單片機就會把這個原始資料aaa編碼成紅外信號，信號最終發出去之后，由右邊的PIC16f887單片機負責接收,我們只用撰寫對應的接收程式就可以了.
備注：下圖中的這個紅外遙控器不是我做的（也就是左邊紅色圈里面的東西），是我以前在網上百度到的一個設計里面的，但現在我也不知道那個設計在哪里下載的，好像是51黑論壇里看到的，
經過測驗下面這個圖里面的矩陣鍵盤的紅外碼對應為：
0X43 0X7 0X15 0X9
0X16 0X19 0XD 0XC
0X18 0X5E 0X8 0X1C
0X5A 0X42 0X52 0X4A
4、
這一步就可以根據紅外協議寫解碼程式了，這東西如果你自己去寫……很麻煩……重復造輪子……我們要善于去查找資料，
那么我就在這個地方找到了資料，點我
為什么我們要借用別人寫好的底層程式？
–>1 別人除錯好的程式肯定是沒有問題的，這樣我們在后面做實物的時候就可以不用擔心是程式出了問題，2 紅外協議還是一個挺復雜的協議，就算我這個懂得紅外協議的人，在不同單片機上它的寫法也不一樣，去重新寫一遍也不是一件簡單的事情，3 寫程式不要閉門造車,這種重復造輪子的事情不要去做，
