　　為了更好地管理Android應用的用戶界面里的各組件，Android提供了布局管理器，通過使用布局管理器，Android應用圖形用戶界面具有良好的平臺無關性，推薦使用布局管理器來管理組件的分布、大小，而不是直接設定組件的位置和大小，可以使用布局管理器嵌套布局管理器，即也可作為一個UI組件來使用，

　　LinearLayout可以控制組件橫向排列或者縱向排列，內容不會換行，超出螢屏部分將不會顯示出來，

學習圖解

LinearLayout 常用XML屬性及方法

【屬性一】orientation 設定子組件的排列方式（單選）

　　XML: android:orientation="horizontal"

　　　　horizontal：橫向排列

　　　　 vertical：縱向排列

　　JAVA ：linearLayout.setOrientation(LinearLayout.VERTICAL);

　　　 LinearLayout.HORIZONTAL 橫向排列

　　　　LinearLayout.VERTICAL 縱向排列

【屬性二】gravity 設定子組件的對齊方式（多選）

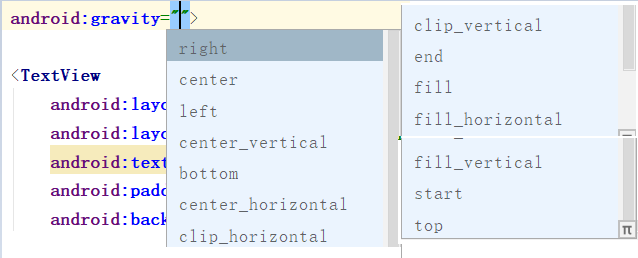

　　　XML: android:gravity="center"

　　JAVA ：linearLayout.setGravity(Gravity.CENTER);

【屬性三】baselineAligned 設定子元素基準線對棄,默認為true

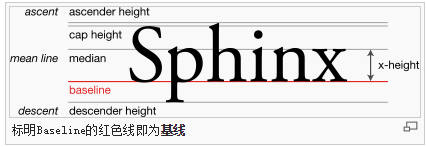

　　基準線：

　　　　打開的英語練習本，那條紅線就是基準線　　

　　XML: android:baselineAligned="false"　　

　　JAVA： linearLayout.setBaselineAligned(true);

代碼：true

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:baselineAligned="true"
        android:orientation="horizontal">

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@android:color/holo_red_light"
            android:padding="20dp"
            android:text="text1"
            android:textSize="30sp">

        </TextView>
        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@android:color/holo_blue_light"
            android:padding="10dp"
            android:text="text2"
            android:textSize="16sp">

        </TextView>
    </LinearLayout>

　　效果:

【搭配屬性三】baselineAlignedChildIndex LinearLayout的基準線以他的第幾個子元素為準，下標從0開始

　　一個LinearLayout 里面有很多 textview ，每一個 textview 都有自己的基準線，那么LinearLayout可能也是另一個LinearLayout的子元素，作為子元素 baselineAlignedChildIndex 就決定這他的一個基準線

　　XML：android:baselineAlignedChildIndex="0"

　　JAVA：linearLayout.setBaselineAlignedChildIndex(0);

　　代碼：?注意內部的LinearLayout，后面將在 第二個LinearLayout上添加 baselineAlignedChildIndex ，搭配  baselineAligned="false" 使用

<LinearLayout
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="horizontal">

    <LinearLayout
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:baselineAligned="false"
        android:orientation="horizontal">


        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@android:color/holo_blue_light"
            android:text="這是text2"
            android:textSize="20sp">

        </TextView>
        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@android:color/holo_red_light"
            android:text="這是text1"
            android:textSize="30sp">

        </TextView>
        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@android:color/holo_green_dark"
            android:text="這是text2"
            android:textSize="15sp">

        </TextView>
    </LinearLayout>
    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="這是text4"
        android:textSize="25sp"
        android:background="@android:color/holo_orange_light"
        >

    </TextView>
    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:background="@android:color/black"
        android:text="text"
        android:textColor="@android:color/white"
        android:textSize="15sp">

   </TextView>
</LinearLayout>

　　效果：

　　? 總結

默認LinearLayout是沒有基準線的，從圖一和圖三的對比可知，
下標從0開始三個子組件，最大index為2，超過2時布局將不顯示
這個屬性是用來決定當前LinearLayout的基準線時以哪個子組件為準的

　　??思考1：如果搭配 baselineAligned="true" 是什么樣的效果？

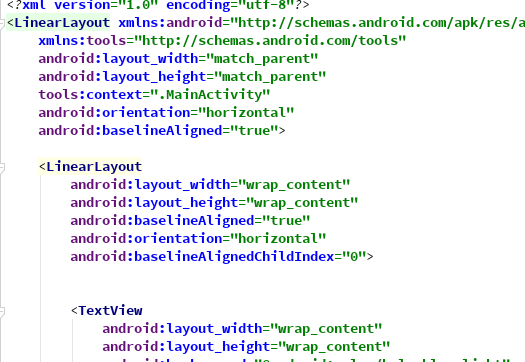

　　代碼：（修改上方代碼）　　

　　效果：

　　?總結

　　好像已經把上方的總結都打亂了，但是對比 baselineAligned="false" 的效果，可以發現，其實LinearLayout 的基準線其實還是在 baselineAligned="false" 時對應子組件的基準線位置為準的，可以參考 text4 和text5 的位置，他們所對棄的基準線，不是前三個 text 變化后位置的基準線，而是變化之前的基準線位置，

　　??思考2：基準線時平行的，如果設定 LinearLayout 子組件為縱向排列那還有效果嗎？

答：沒有效果沒有變化

【屬性四】divider 分割線

　　我第一次遇到這個divider 是在 ListView 中

　　??代碼

<ListView
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:divider="@color/colorPrimary"
        android:dividerHeight="3dp">
</ListView>

　　??效果

　　?注意這里 divider 必須和 dividerHeight 才能顯示出效果，于是憑借經驗，你以為在LinearLayout也能如此，那就入坑了

　　XML: android:divider="@mipmap/ic_launcher"　　

　　??必須使用圖片或者是shape檔案，不能直接和ListView一樣直接使用顏色（會導致沒效果）

　　??需要搭配 showDividers 使用才有效果

　　JAVA: linearLayout.setDividerDrawable(getResources().getDrawable(R.mipmap.ic_launcher));

【關鍵屬性四】 showDividers 分割線顯示的位置（可多選）

　　XML： android:showDividers="middle|beginning"

　　JAVA：linearLayout.setShowDividers(LinearLayout.SHOW_DIVIDER_MIDDLE);

　　??關鍵代碼：

 <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:divider="@mipmap/ic_launcher"
        android:showDividers="middle|beginning"
        android:orientation="horizontal">
<···/>
</LinearLayout>

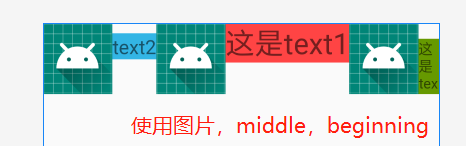

　　??效果：

使用shape 分割

　　創建 linear_line.xml

　　將 selector 修改成shape，如下

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android">

    <size android:width="5dp" android:width="5dp"/> <solid android:color="@android:color/holo_purple" /> </shape>

　　??這里要使用 size 來定義線的一個寬度 width 作為橫向的分割線，如果是縱向的就要定義一個高度 height

        android:divider="@drawable/linear_line"
        android:showDividers="middle|beginning"

　　??效果：三種可以相互組合

【搭配屬性四】dividerPadding 分割線的padding

　　XML： android:dividerPadding="10dp"

　　JAVA：linearLayout.setDividerPadding(10);

　　??代碼：

<LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:divider="@drawable/linear_line"
        android:showDividers="middle"
        android:dividerPadding="10dp"
        android:orientation="horizontal">
</LinearLayout>

　　??效果：

?總結

默認分割線的高度或寬度是和LinearLayout 布局管理器大小一致
如果是橫向布局，shape 中設定的 height 對顯示沒有影響
可以發現如果是橫向排列只影響縱向的padding，縱向則影響橫向的padding

LinearLayout 子組件的特殊屬性

　所有子組件都受 LinearLayout.LayoutParams 控制

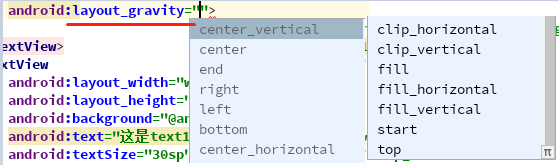

【屬性一】 layout_gravity 設定自身在布局管理器中的位置

　　??上方講解到了gravity，其gravity不是LinearLayout 的特有屬性,但layout_gravity 是其子組件的特殊屬性，具體區別請參考我的博客 layout_gravity和gravity的區別：https://www.cnblogs.com/xqz0618/p/gravity.html，這里不再詳細說明

【屬性二】layout_weight 權重 ??（重要屬性）

　　這是LinearLayout 及其重要的一個屬性，根據權重來設定子組件的在整個螢屏的占比，能夠達到很好的適配螢屏的效果

代碼：

<LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:divider="@drawable/linear_line"
        android:baselineAligned="false">

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_weight="1"
            android:background="@android:color/holo_blue_light"
            android:text="text1"
            android:textSize="20sp">

        </TextView>
        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_weight="2"
            android:background="@android:color/holo_red_light"
            android:text="text2"
            android:textSize="30sp">

        </TextView>
        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_weight="3"
            android:background="@android:color/holo_green_dark"
            android:text="text3"
            android:textSize="15sp">

        </TextView>
    </LinearLayout>

　　??這里是橫向布局，將對 layout_width 進行修改得到不同的結果

情況一：將 layout_width 全部設定成 0dp，權重分別是1：2：3，設定0dp后必須使用權重才不報錯

　　?可以看出來三個text 的寬度在誤差范圍內是和weight權重相同的 1：2：3，所以單個text 的寬度計算就為：

假設螢屏的寬度為P，單個子組件的大小為W，子組件的權重之和為G，該組件設定的權重為H
則 W = H/G*P
即當前 1：2：3
W = H/G*P = 1/(1+2+3)*P = 1/6P
text1占比為螢屏的 1/6

情況二：將 layout_width 全部設定成 wrapcontent

　　??情況二并沒有像情況一一樣，根據權重的比例 1：2：3，按照情況1的公式就不成立

　　?實際上權重是根據總螢屏的大小 P減去所有子組件的 layout_width 然后再根據權重進行分配的大小再加上 layout_width，這里說有點亂了，看分析，

　　??用控制元件的大小減去文本的大小得到的寬度，考慮誤差范圍內，其實是 1：2：3的

假設螢屏的寬度為P，單個子組件的大小為W，子組件的權重之和為G，該組件設定的權重為H，子組件的layout_width為L
則 W = H/G*(P-3L)+L
即當前 1：2：3
text1的螢屏占比 W =H/G*(P-3L)+L = 1/(1+2+3)*(P-3L)+L
這里使用 wrap_content不好計算
反過來思考 當 L=0dp 時
W = 1/(1+2+3)*(P-0)+0= 1/6P
與上方結果一致

情況三：將 layout_width 全部設定成 match_parent

　　從上圖可以看出 text1和text2 比例分別為 2：1，text3不見了，用上方的式子驗證：

假設螢屏的寬度為P，單個子組件的大小為W，子組件的權重之和為G，該組件設定的權重為H，子組件的layout_width為L
則 W = H/G*(P-3L)+L
即當前 1：2：3
由于此時 layout_width是match_parent,則 L= P
text1的螢屏占比 W =H/G*(P-3L)+L = 1/(1+2+3)*(P-3L)+L=1/(1+2+3)*(P-3P)+P = 1/6*(-2P)+P= 2/3P
由此
text2的 W = 1/3P
text3的 W = 3/(1+2+3)*(-2P)+P = 0dp
那也就是說text3并不是超出螢屏沒顯示，而是他的寬度就是為0 //可以添加一個滾動控制元件來驗證一下

?總結

　　我們得到的統一公式，來計算這個螢屏占比問題（其實話說回來，你整這么麻煩干嘛，直接使用0dp不爽嗎，當然一些場景可能需要 warpcontent）

假設螢屏的寬度為P，單個子組件的大小為W，子組件的權重之和為G，該組件設定的權重為H，子組件的layout_width為L
則 W = H/G*(P-3L)+L
