MSTP、LACP、VRRP、DHCP、NAT綜合實驗技術檔案
要求：要求按照拓撲圖配置MSTP, VRRP, DHCP, NAT等相關命令使得圖中所有終端能夠網路互通
1、MSTP+鏈路聚合:正常情況下各VLAN流量路徑要求如下:
VLAN10 : SW3->SW1->R1
VLAN20: Sw3->SW2->R1
VLAN30: SW4->SW1->R1
VLAN40 : SW4->SW2->R1

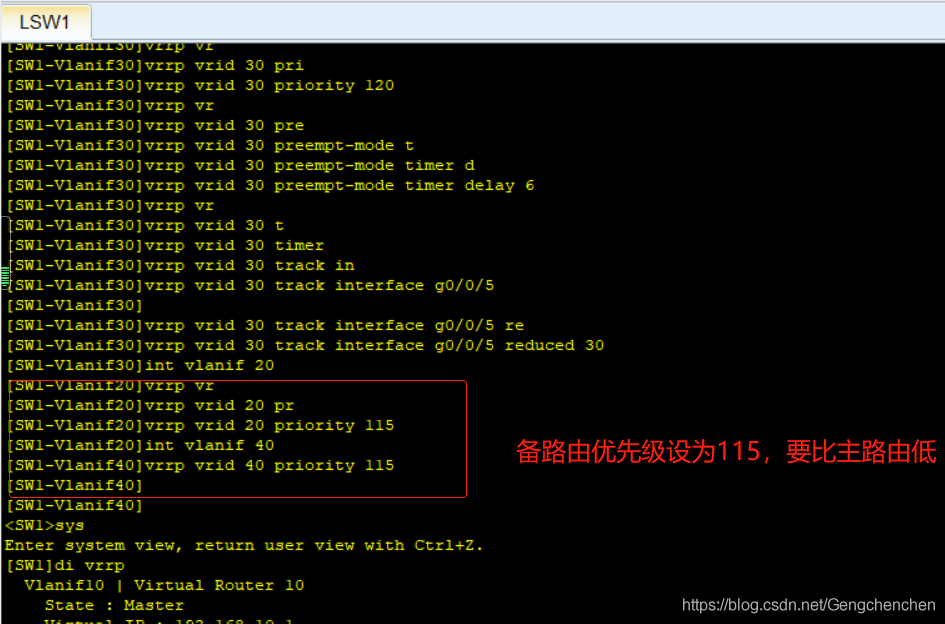

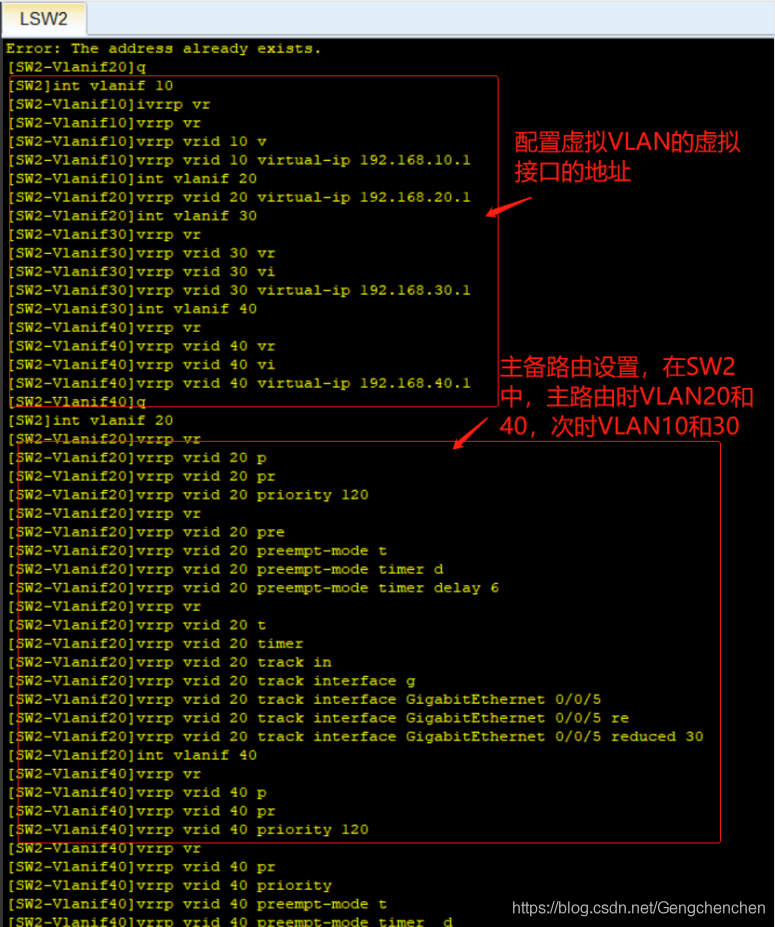

2、VRRP :正常情況下要求VLAN10、VLAN30的Master為sw1; VLAN20、VLAN40的Master為sw2DHCP

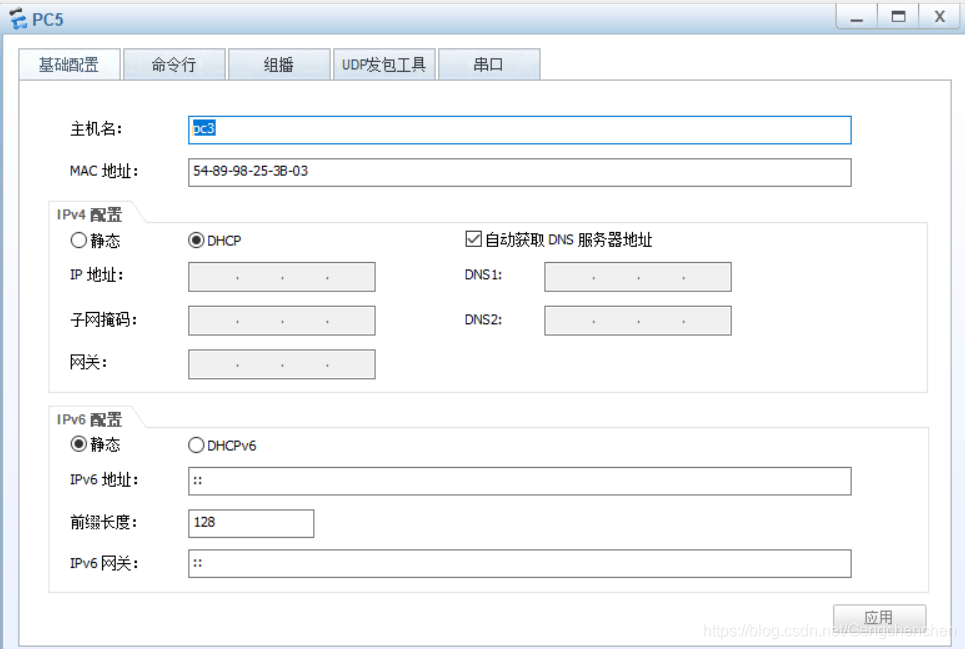

3、R3為DHCP中繼代理, R2為DHCP服務器,為PC5,PC6提供動態分配IP服務
4、NAT ：使用EasyIp進行轉換使得Client1能夠使用R1的外網口IP訪問外網:并使用NAT-Server使得Client1訪問server1的web服務時能夠使用目標網址23.0.0.3/24的8080埠進行訪問所有終端能夠網路互通

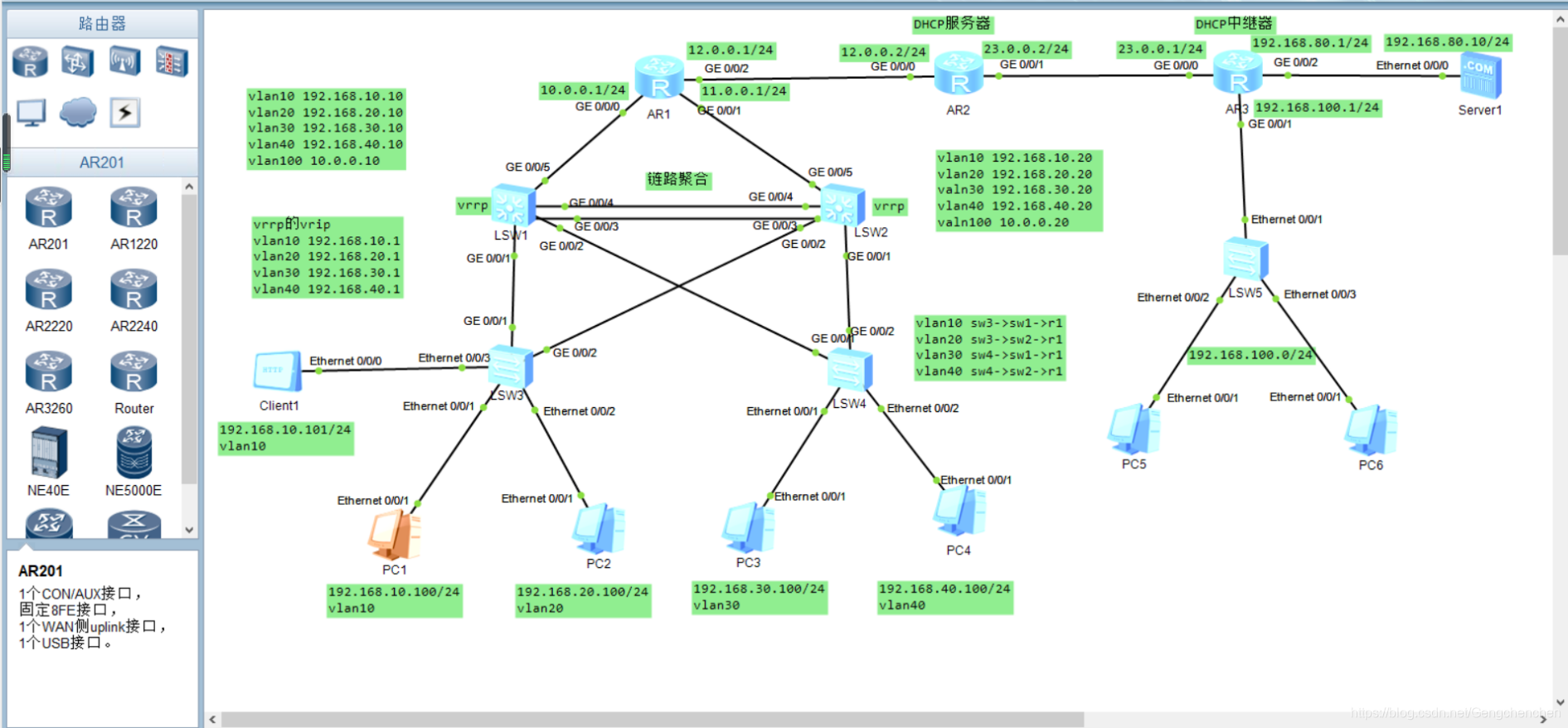

環境搭建如下：

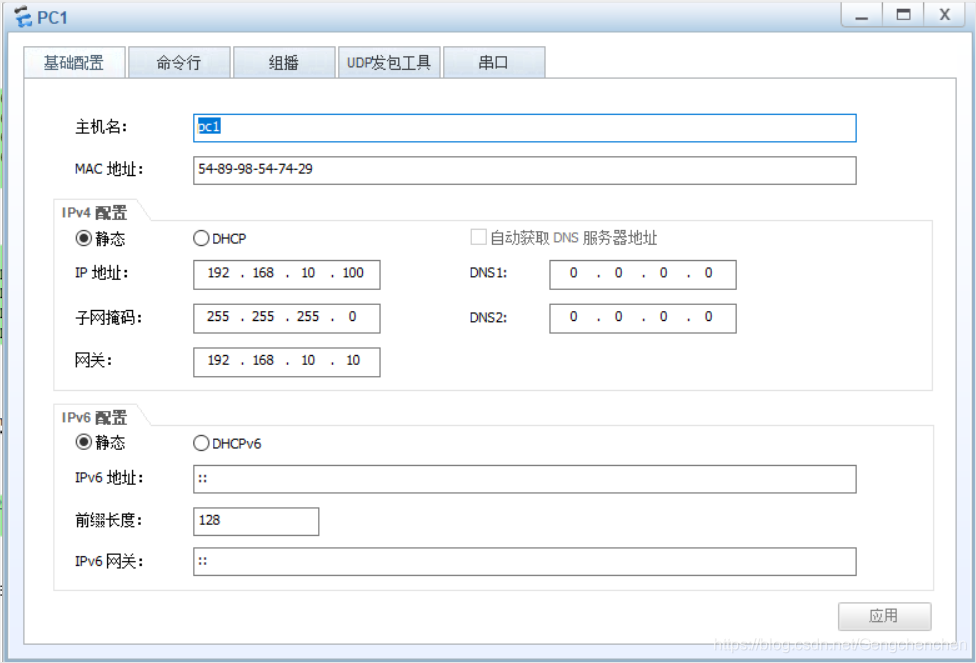

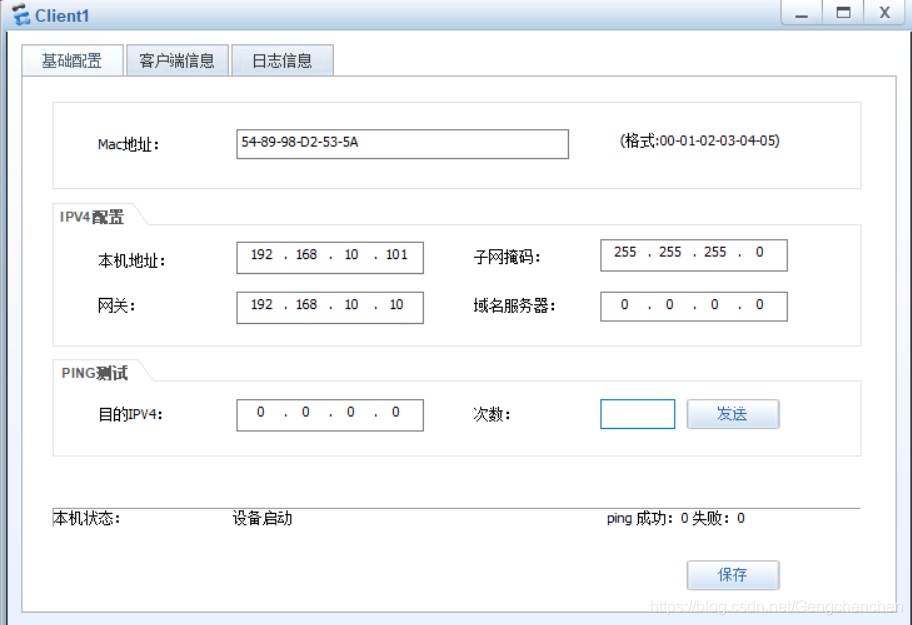

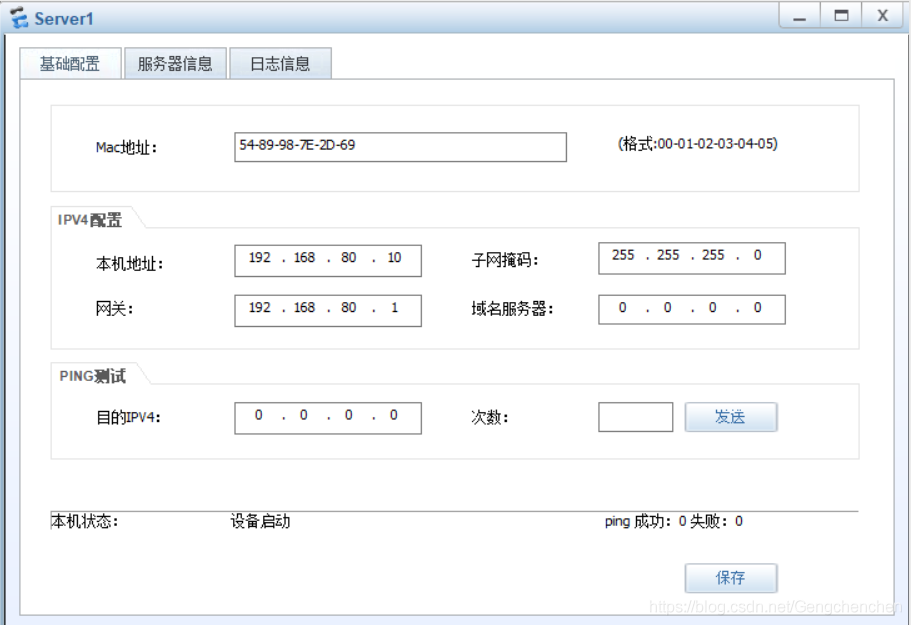

在此之前記得把每個路由器的IP地址，每個電腦的地址，每個交換機的進出口模式（即access或者trunk），每個三層交換機的虛擬VLAN都給配上，這些都是最基礎的，不用說了吧，

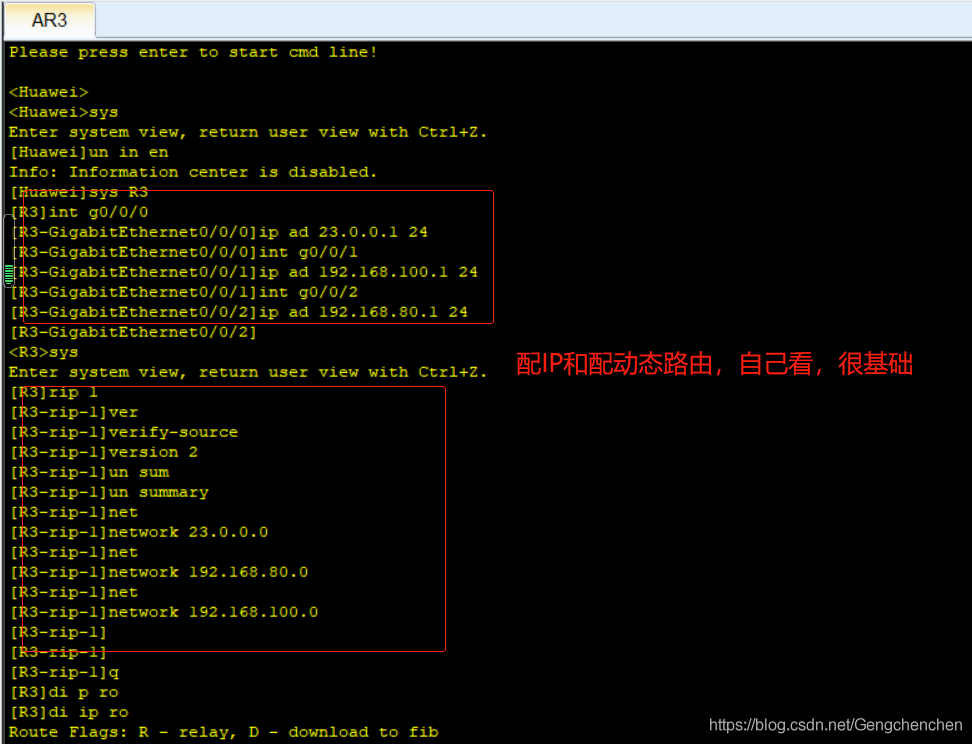

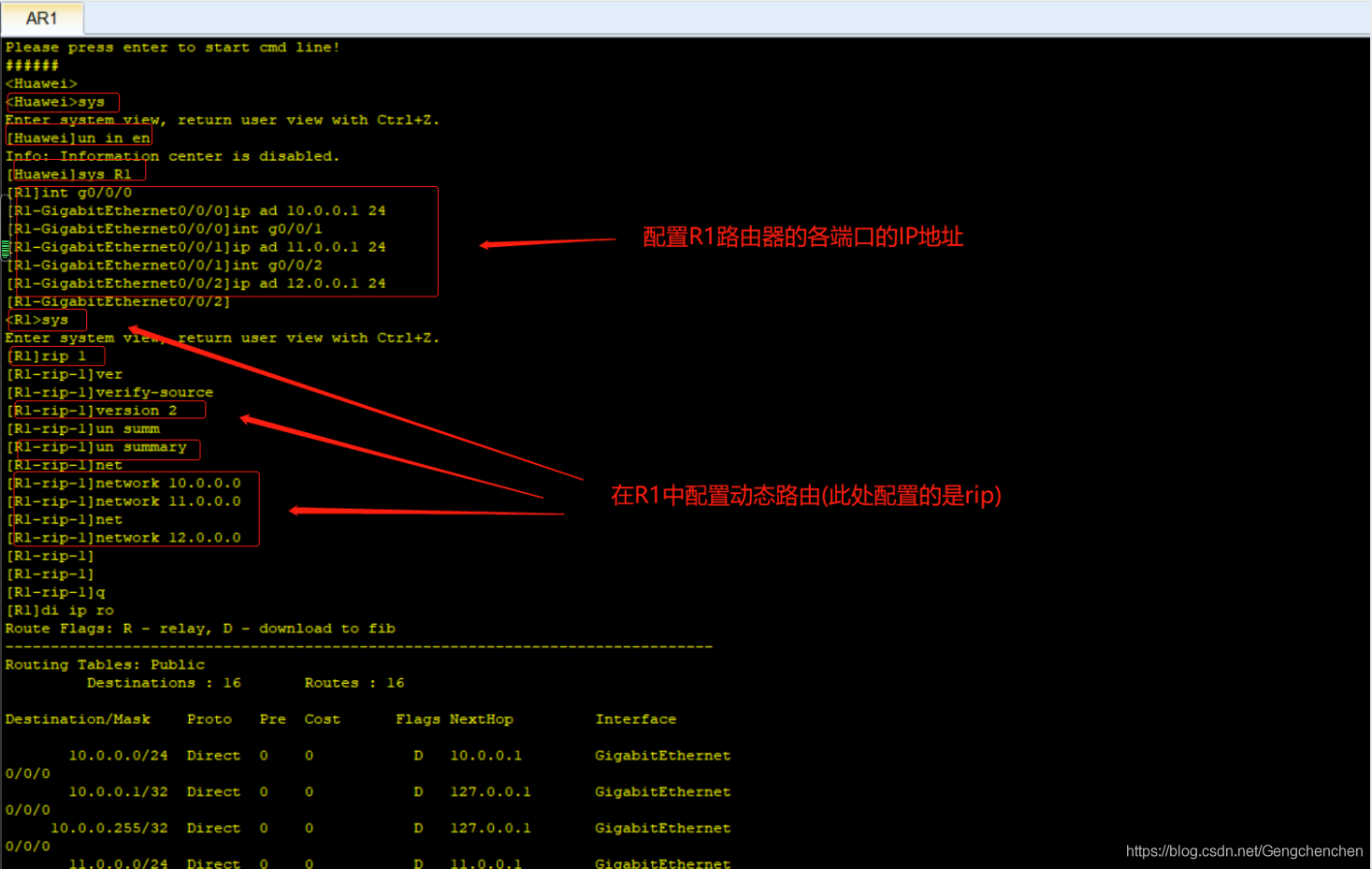

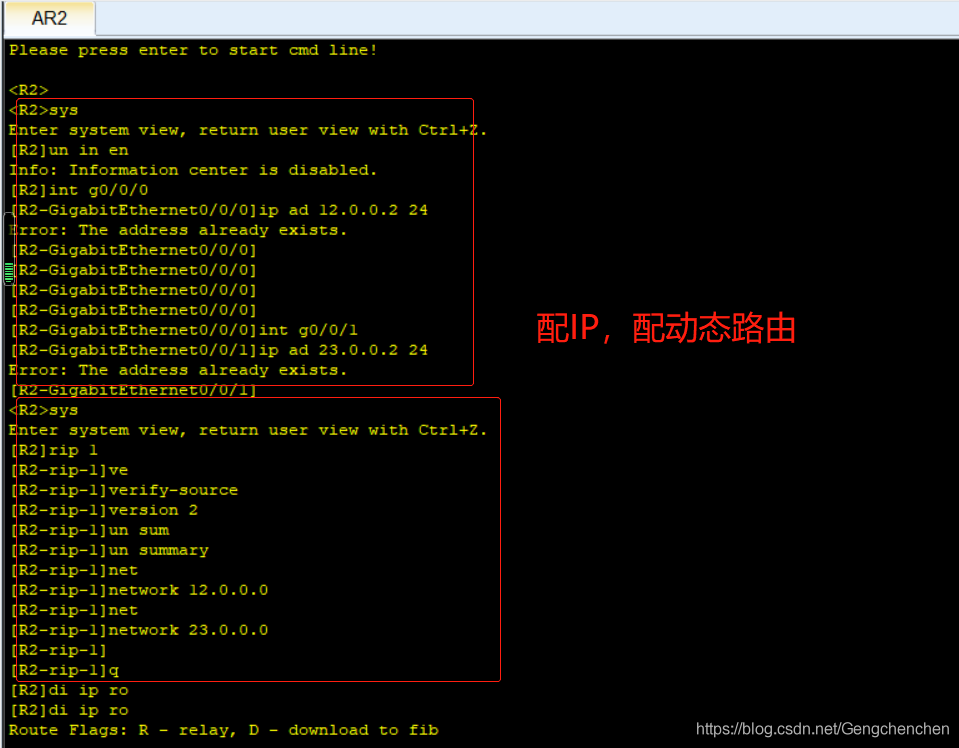

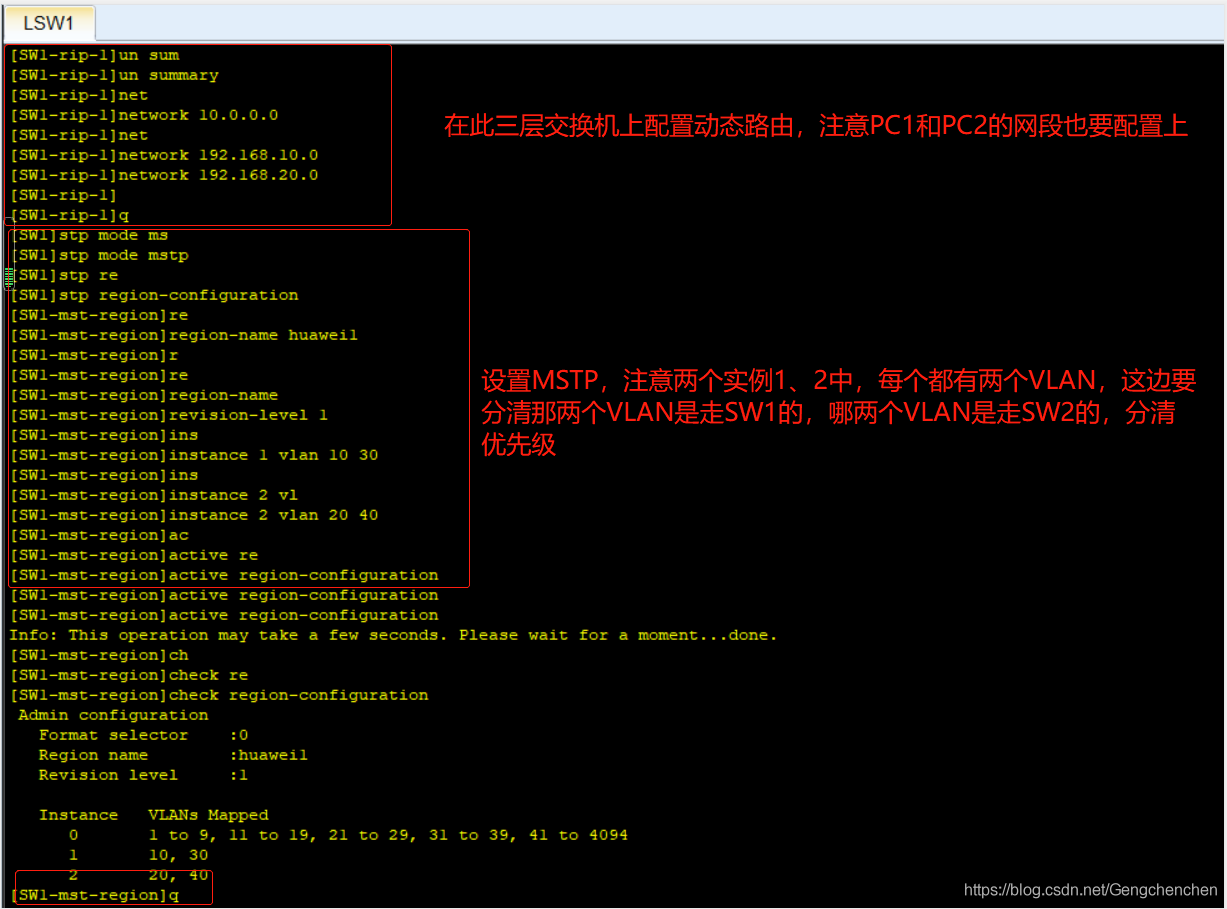

1、每個路由器和三層交換機都要配上動態路由，配置這種實驗，最基礎的思想就是需要讓全網先接通，

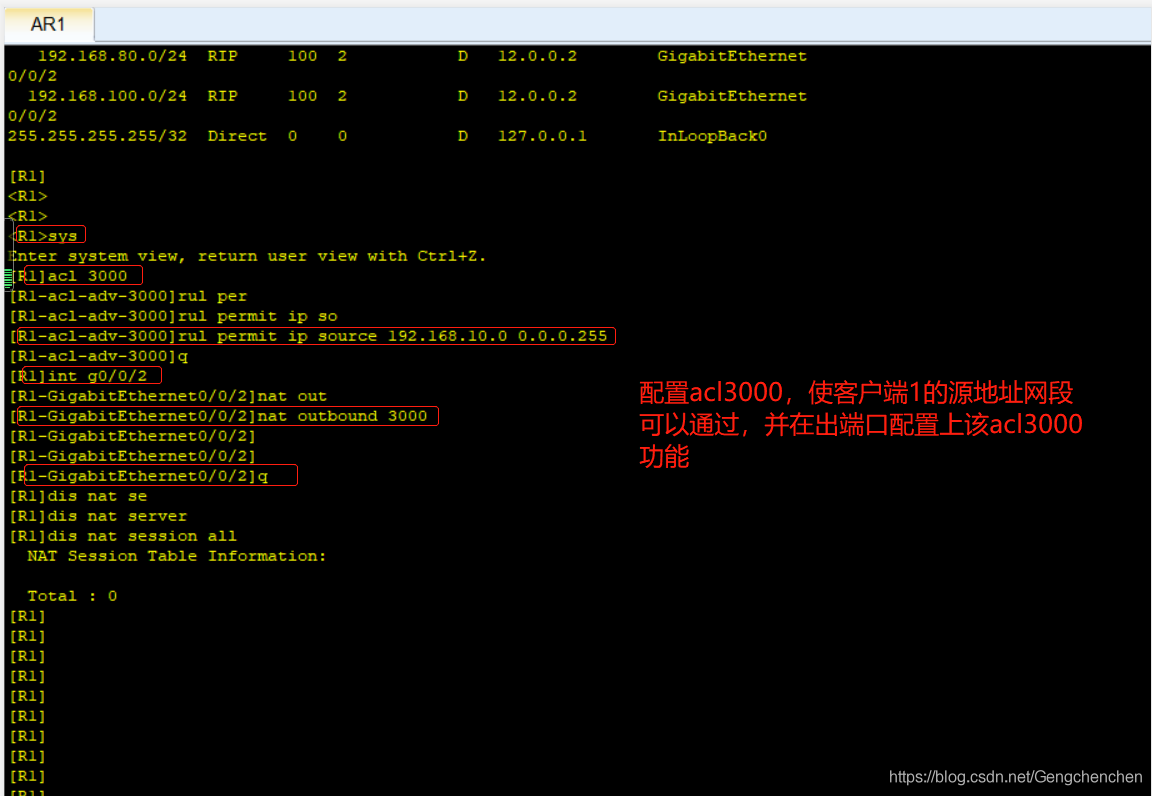

此處配置ACL是為了定義訪問地址，就是配置NAT中的EasyIp中需要配置上的

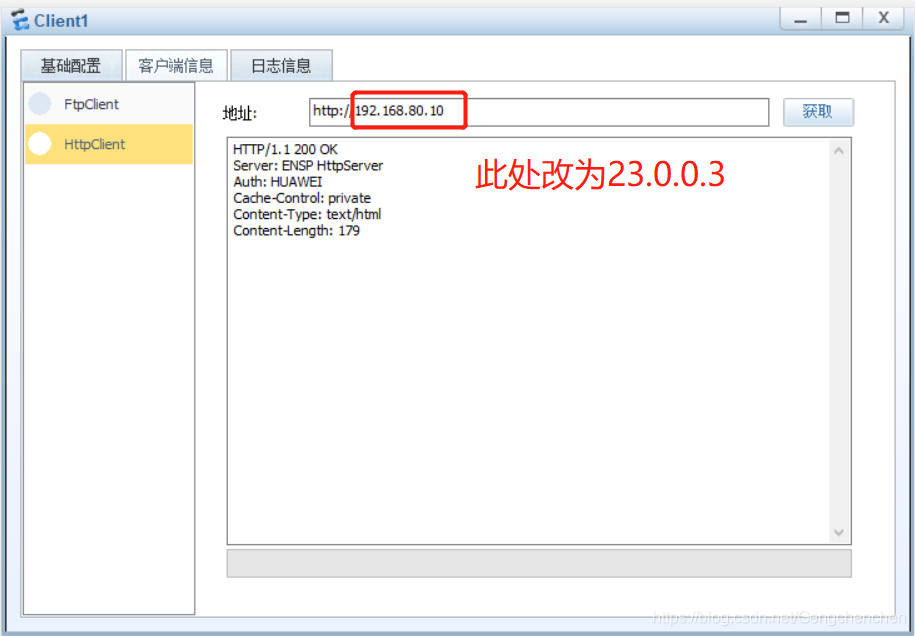

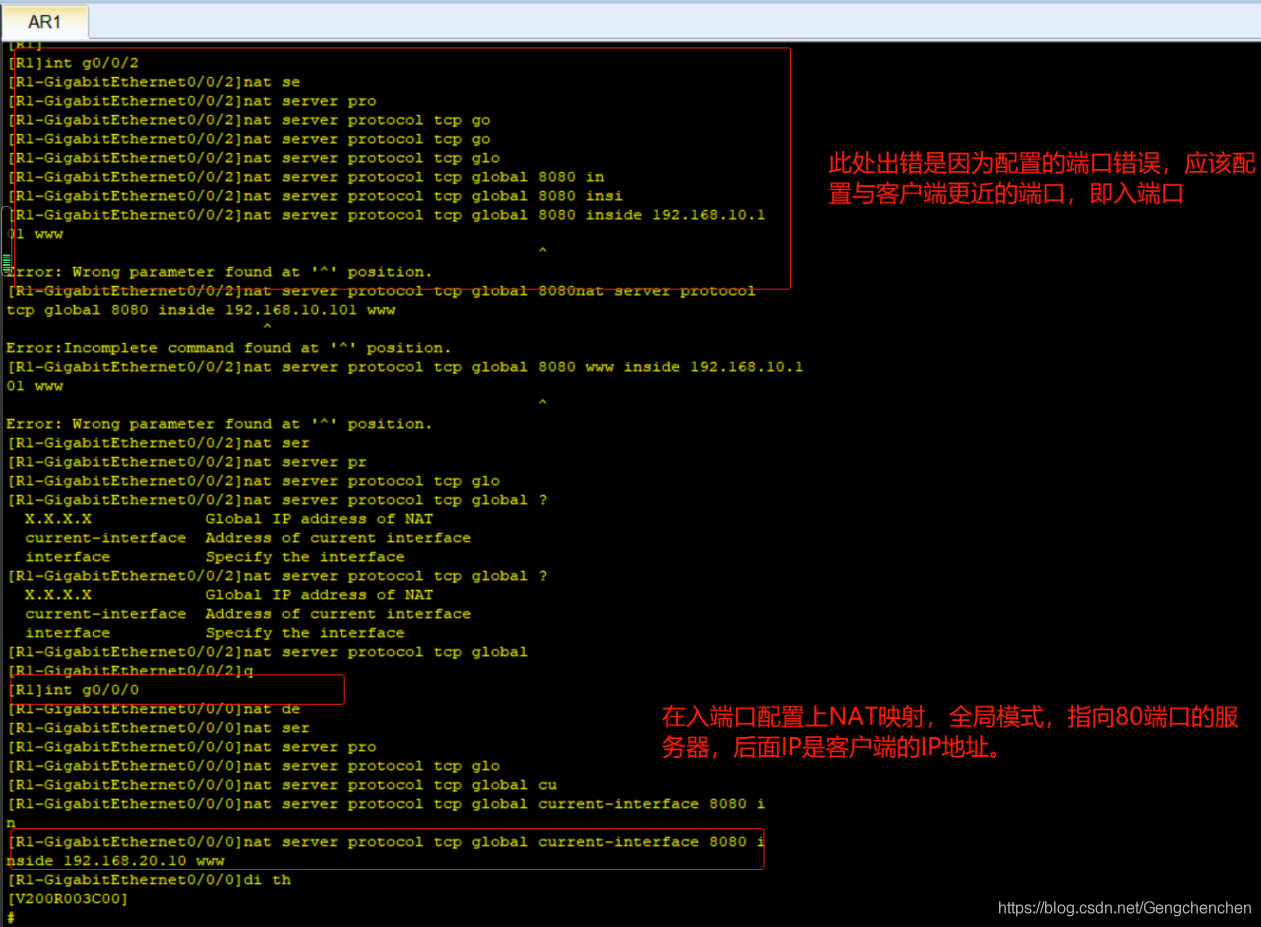

此處配置NAT映射配置錯了，題中要求是使用NAT-Server使得Client1訪問server1的web服務時能夠使用目標網址23.0.0.3/24的8080埠進行訪問所有終端能夠網路互通，正確的解法是在R3路由器G0/0/3介面上敲上如下命令：nat server protocol tcp global 23.0.0.3 www inside 192.168.80.10 www
此處配置是用來完成第一問的，實作不同VLAN走不同的路線實作接通

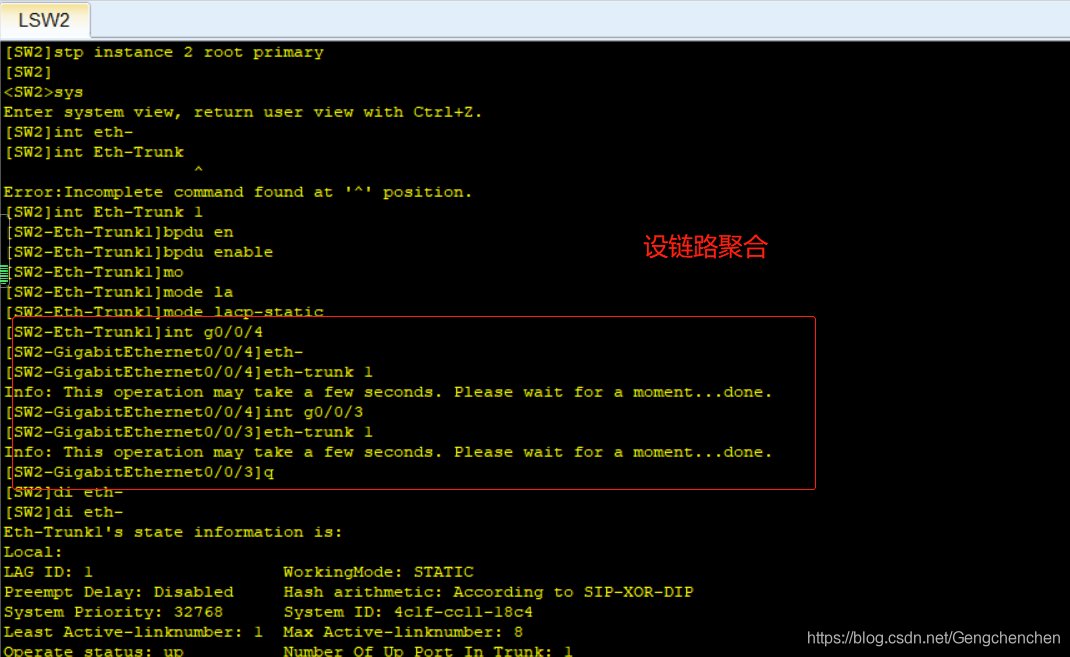

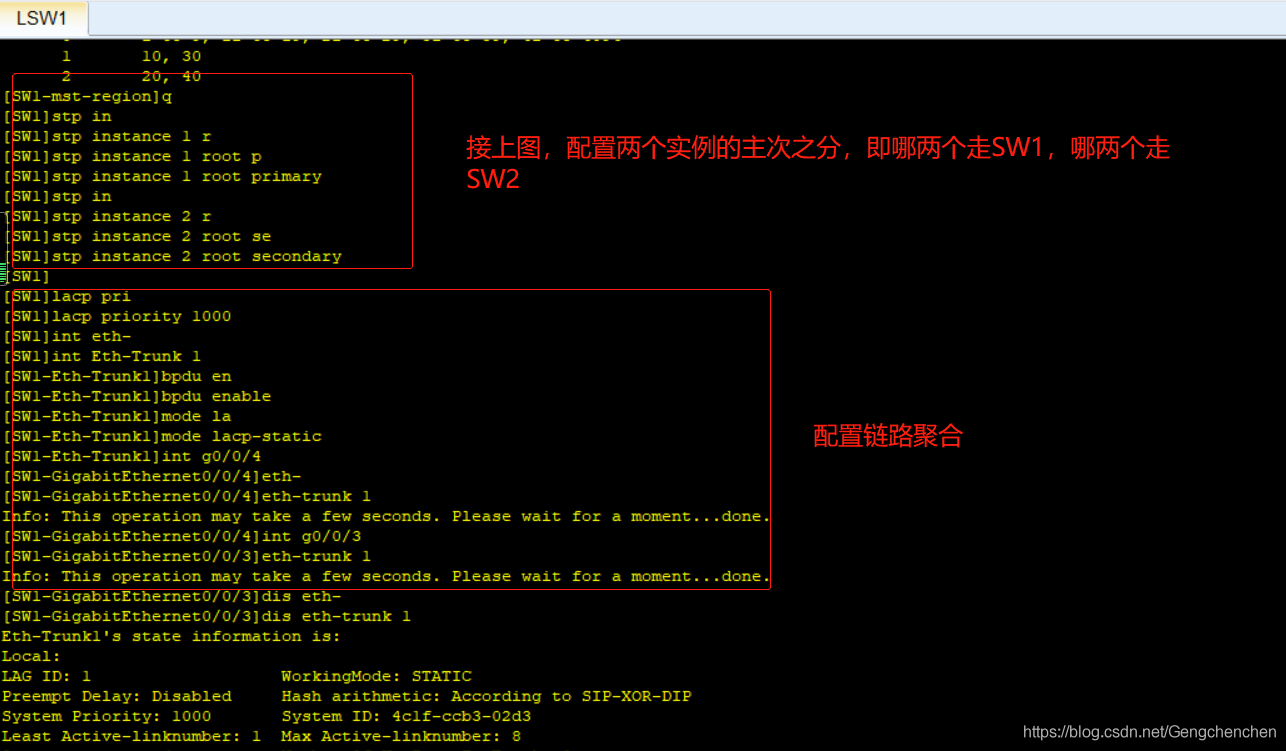

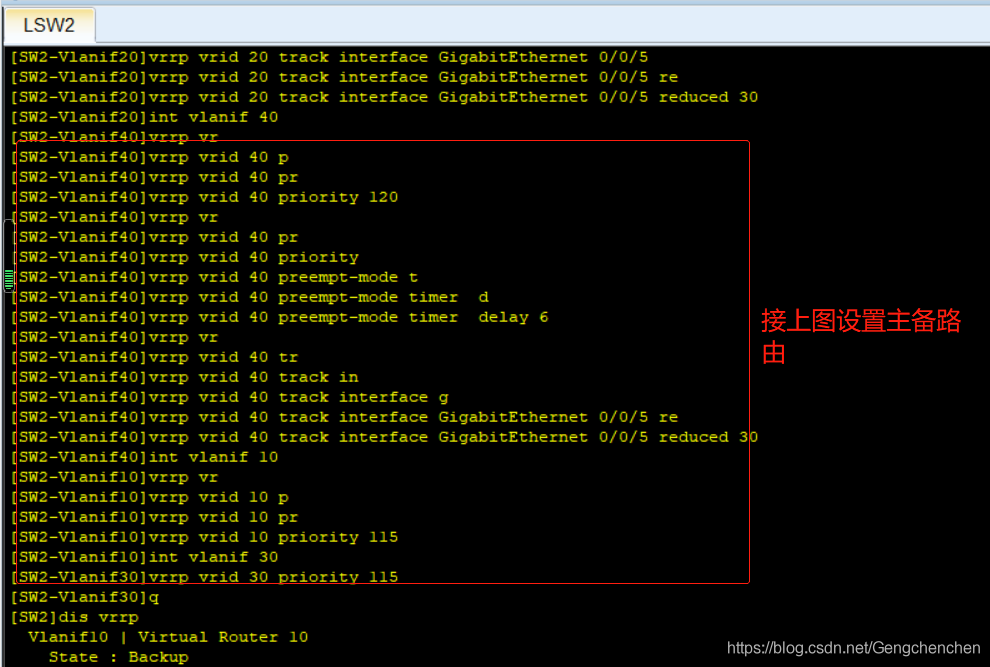

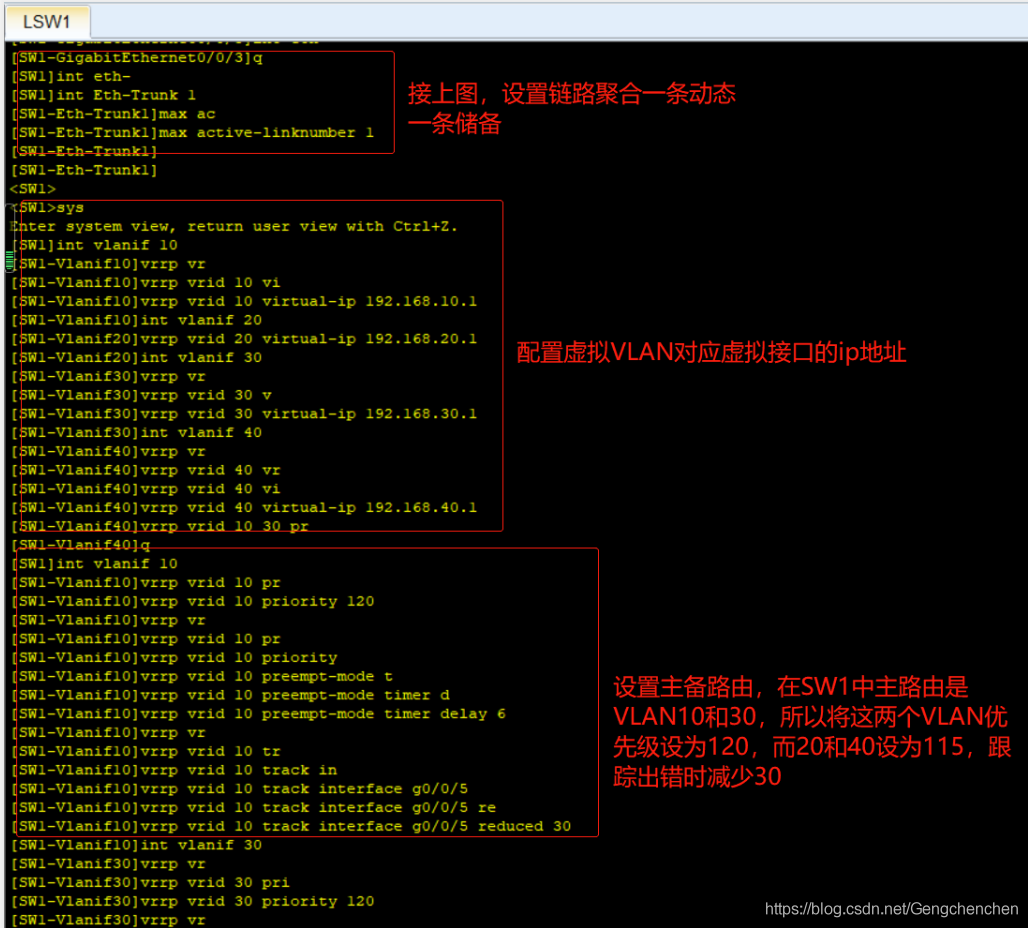

此圖接上圖，而且還配置了鏈路聚合

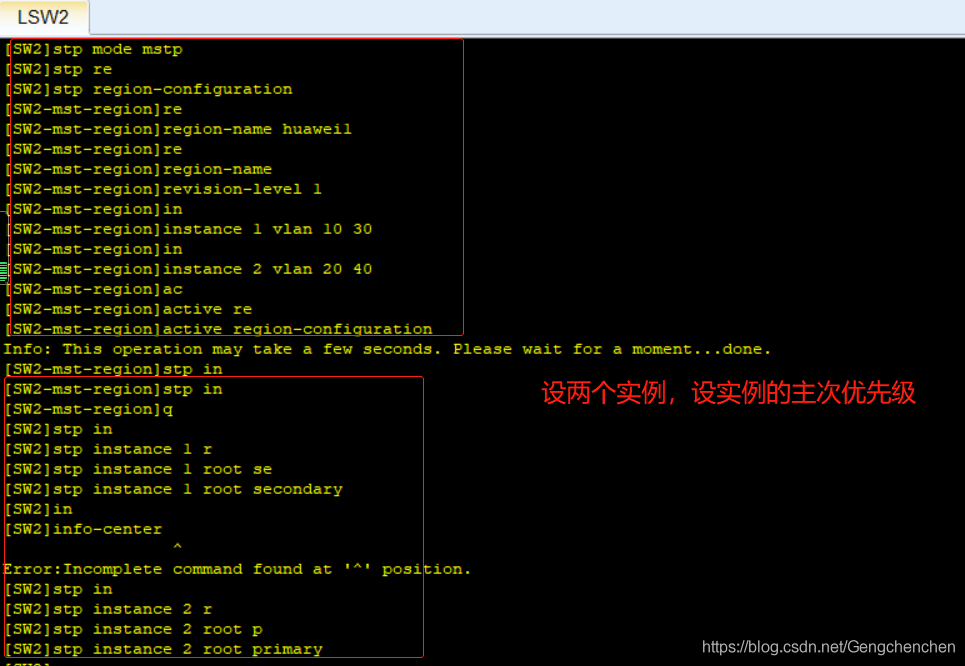

配置不同VLAN走不同路線時，也有在SW2上走的VLAN，所以也需要在SW2上配置MSTP

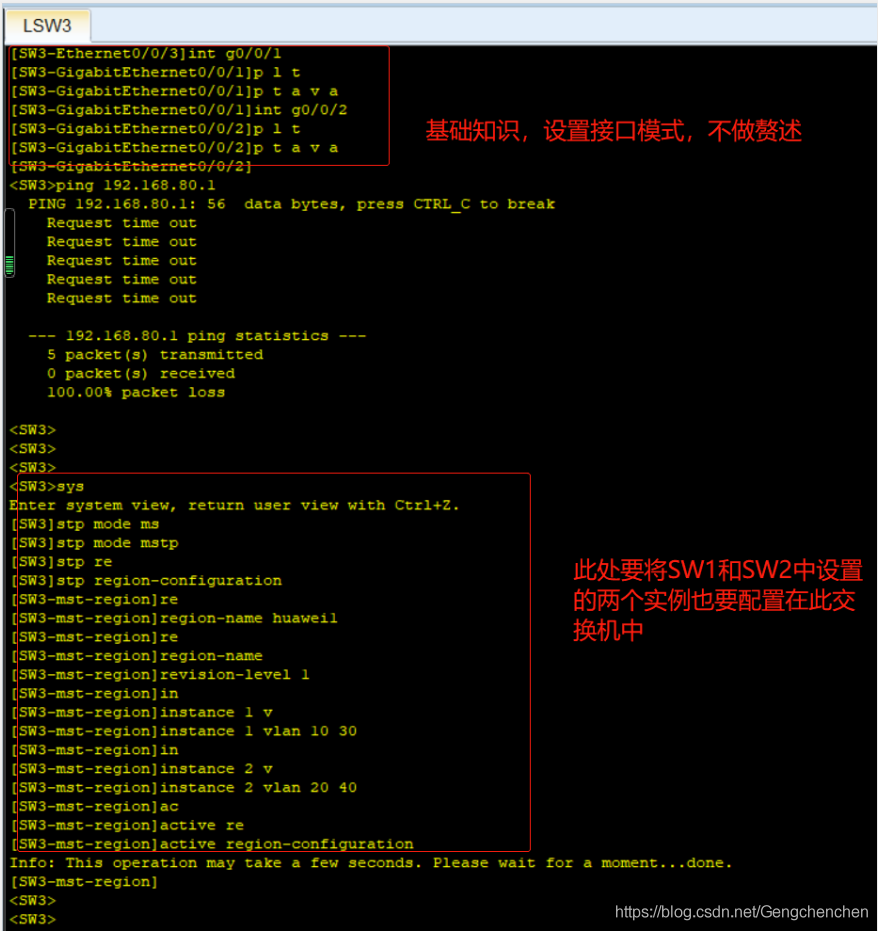

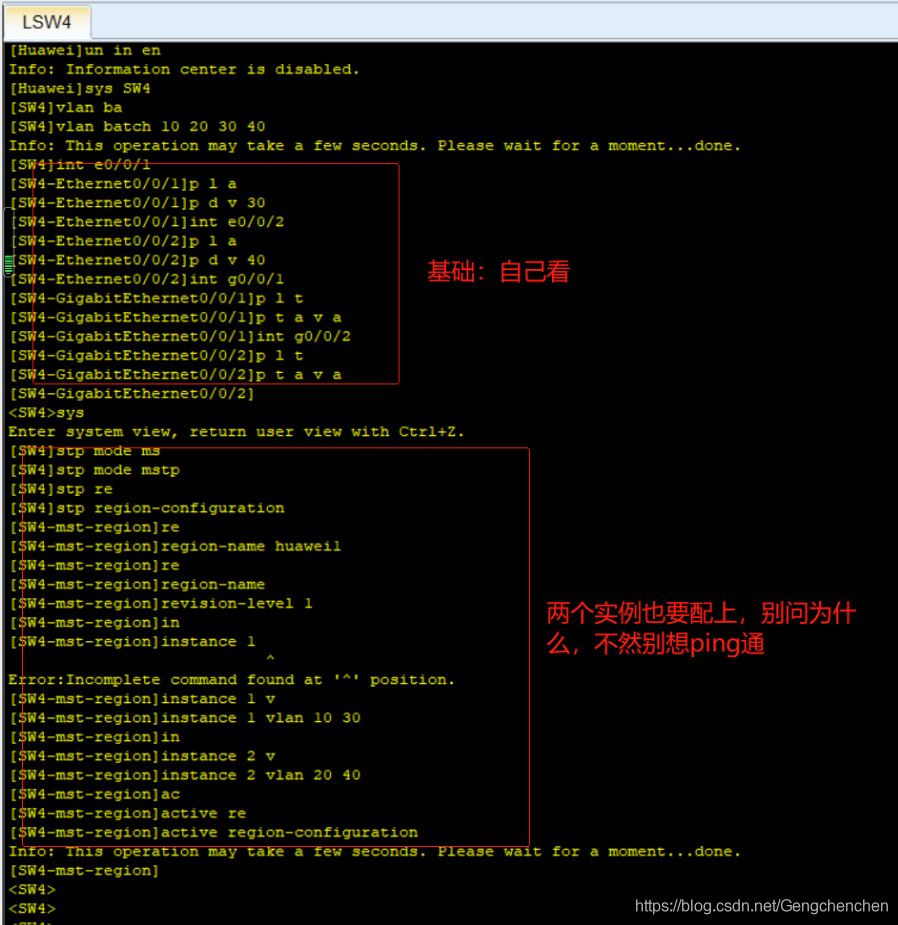

在配MSTP時不能忘記在兩個交換機SW3和SW4中也要開通MSTP功能，同時配置上兩個實體，不過這邊不用配置主次優先級，

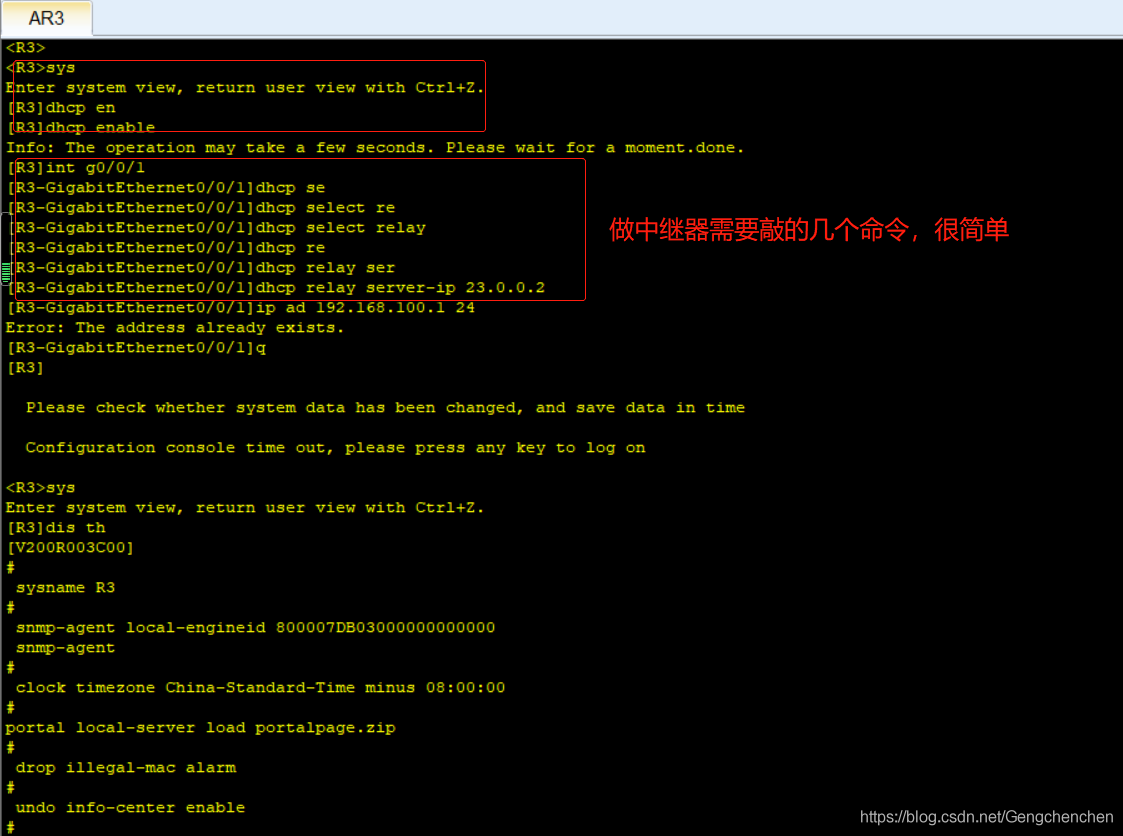

R3做中繼器，所以需要在R3上開啟DHCP中繼器的功能

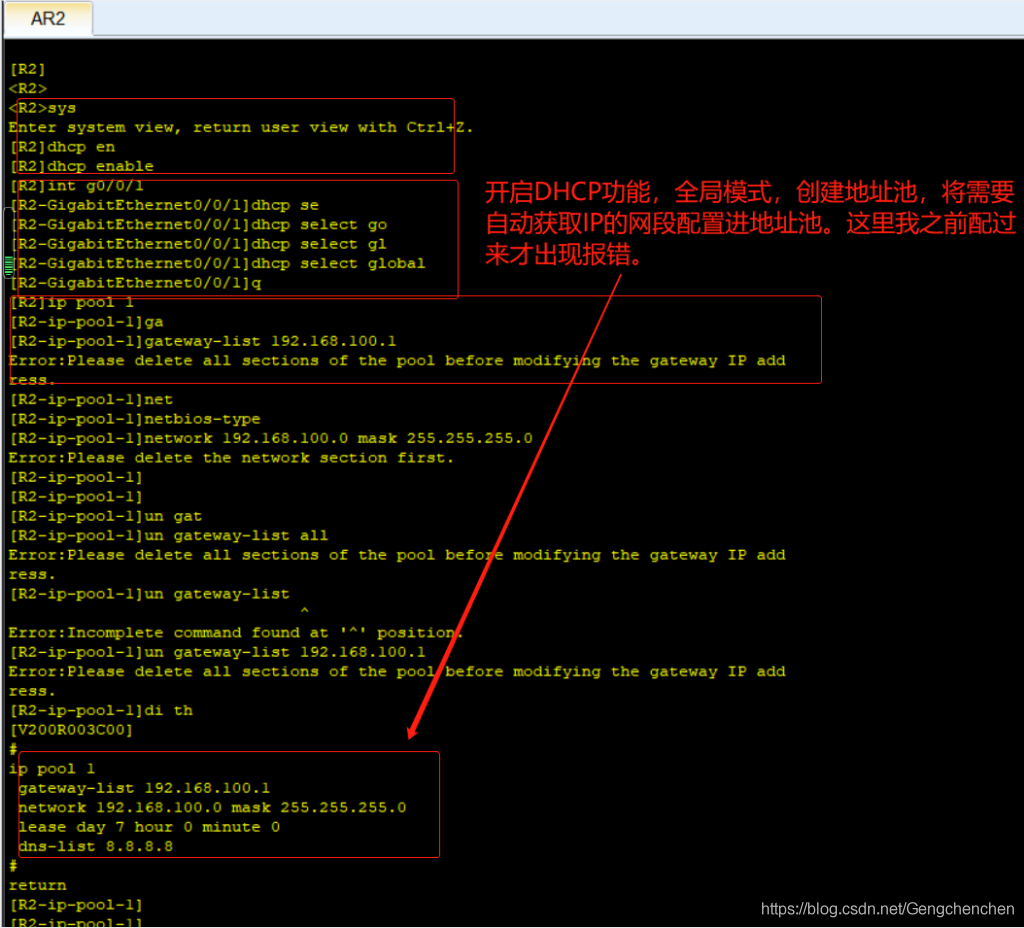

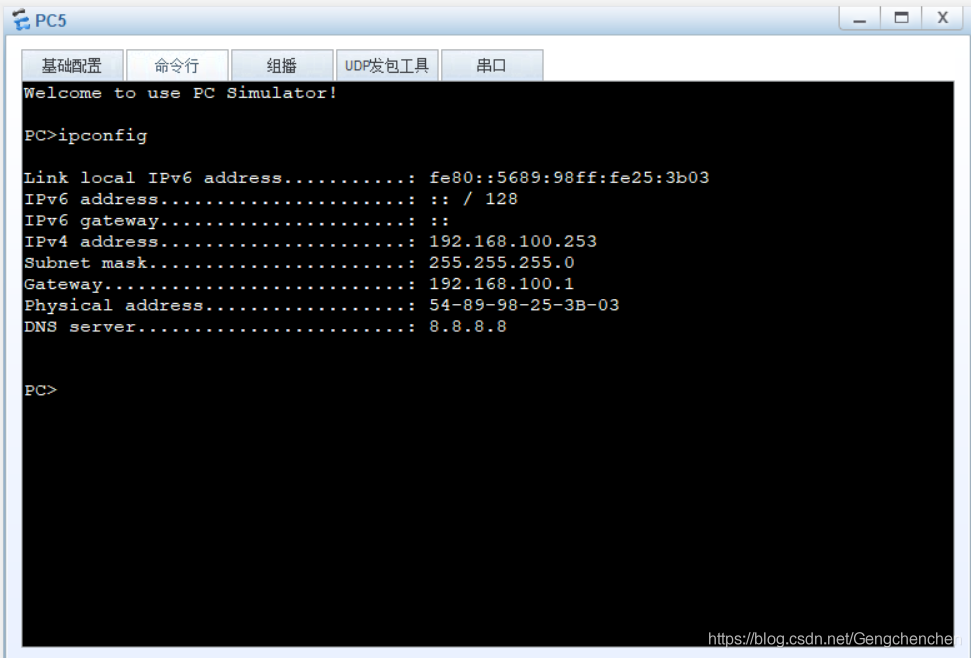

R2作為DHCP服務器，用來分配IP地址，所以需要創建一個地址池，用來分配IP，

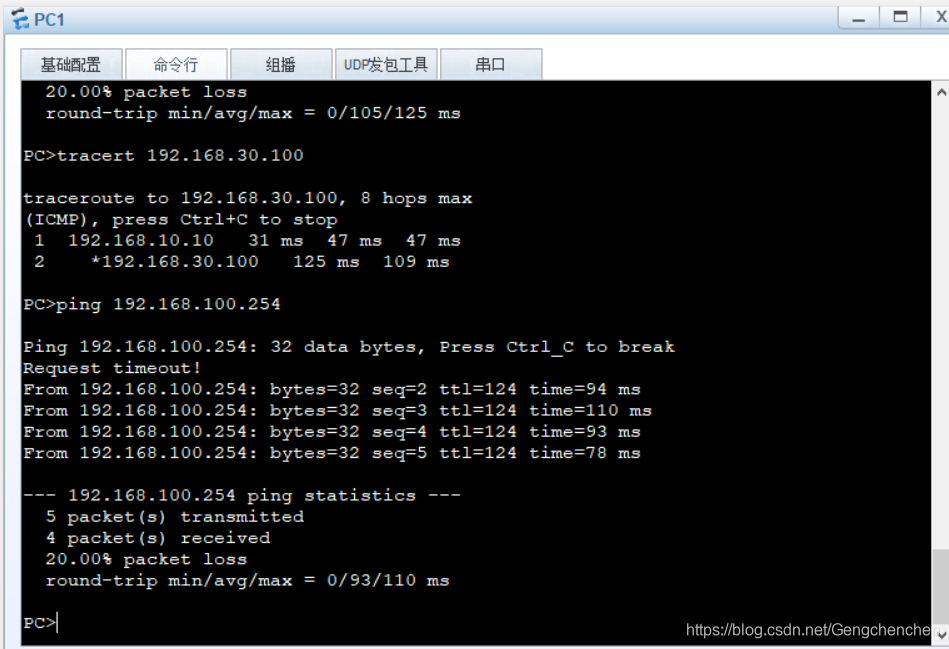

就這樣完成啦！
