面試必備：Android Activity啟動流程原始碼分析

最近大致分析了一把 Activity 啟動的流程，趁著今天精神狀態好，把之前記錄的寫成文章，

開門見山，我們直接點進去看 Activity 的 startActivity , 最終，我們都會走到 startActivityForResult 這個方法，我們可以發現關鍵的代碼：

Instrumentation.ActivityResult ar = mInstrumentation.execStartActivity(
this, mMainThread.getApplicationThread(), mToken, this,intent, requestCode, options);

我們會發現 Activity 啟動其實都經過了一個中轉站叫做 Instrumentation, 查看Instrumentation 的 execStartActivity 方法：

/// 洗掉了我們不關心的部分
try {
	intent.migrateExtraStreamToClipData();
	intent.prepareToLeaveProcess(who);
	int result = ActivityManager.getService().startActivity(whoThread, who.getBasePackageName(), intent,
                     intent.resolveTypeIfNeeded(who.getContentResolver()),token, target != null ? target.mEmbeddedID : null,requestCode, 0, null, options);
	checkStartActivityResult(result, intent);
	} catch (RemoteException e) {
		throw new RuntimeException("Failure from system", e);
	}

我們會發現這里通過 ActivityManager.getService 在進行通信，進去查看，我們發現這個 service 其實是一個 IActivityManager.aidl， 說明這里我們進行了一次 Android 的 IPC，

全域搜索 extends IActivityManager 我們可以發現進行通信的就是 ActivityManagerService , 查看 startActivity 最終可以走到 ActivityStart 的 startActivityMayWait 方法，我們抽取它的關鍵代碼：

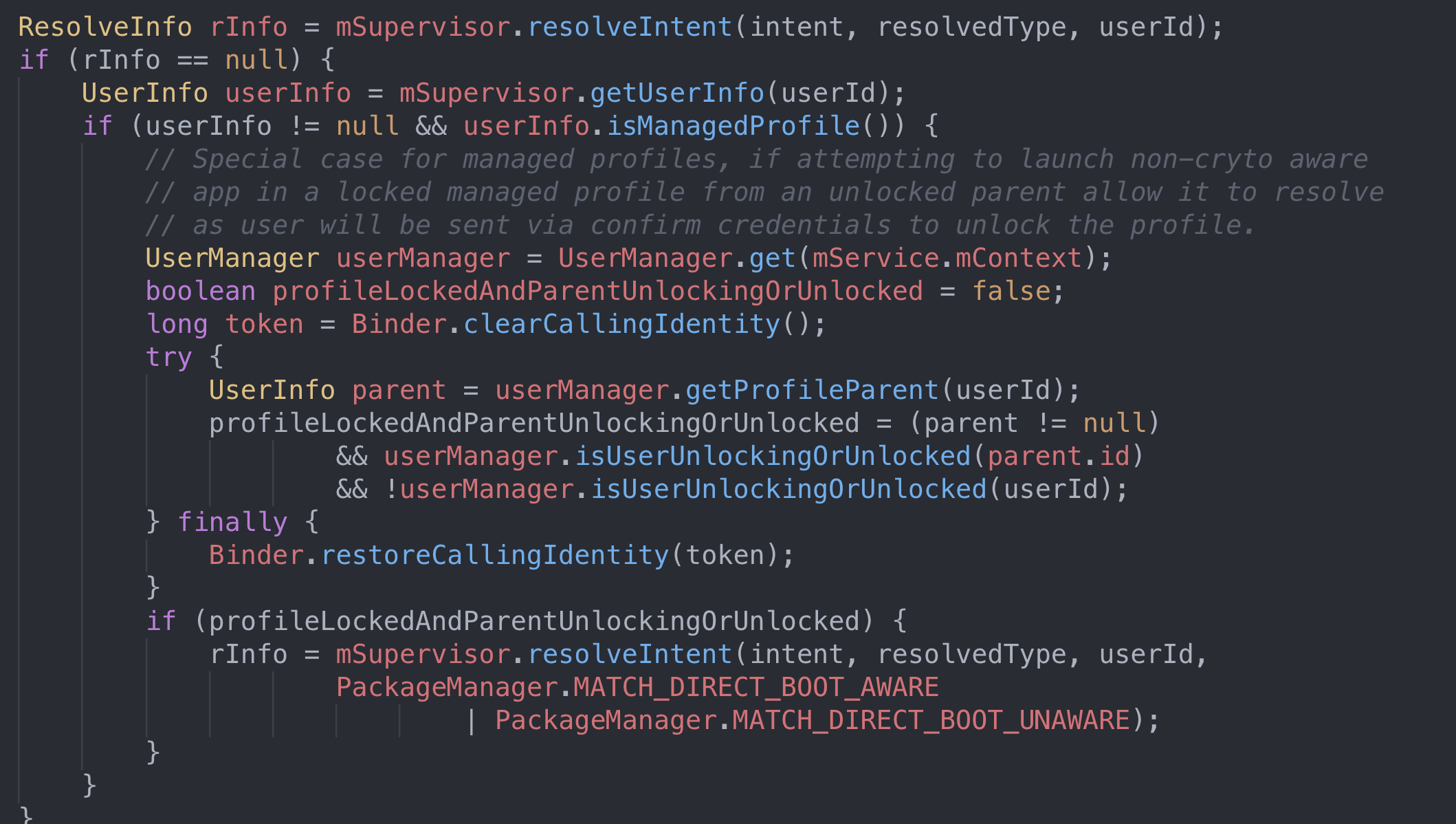

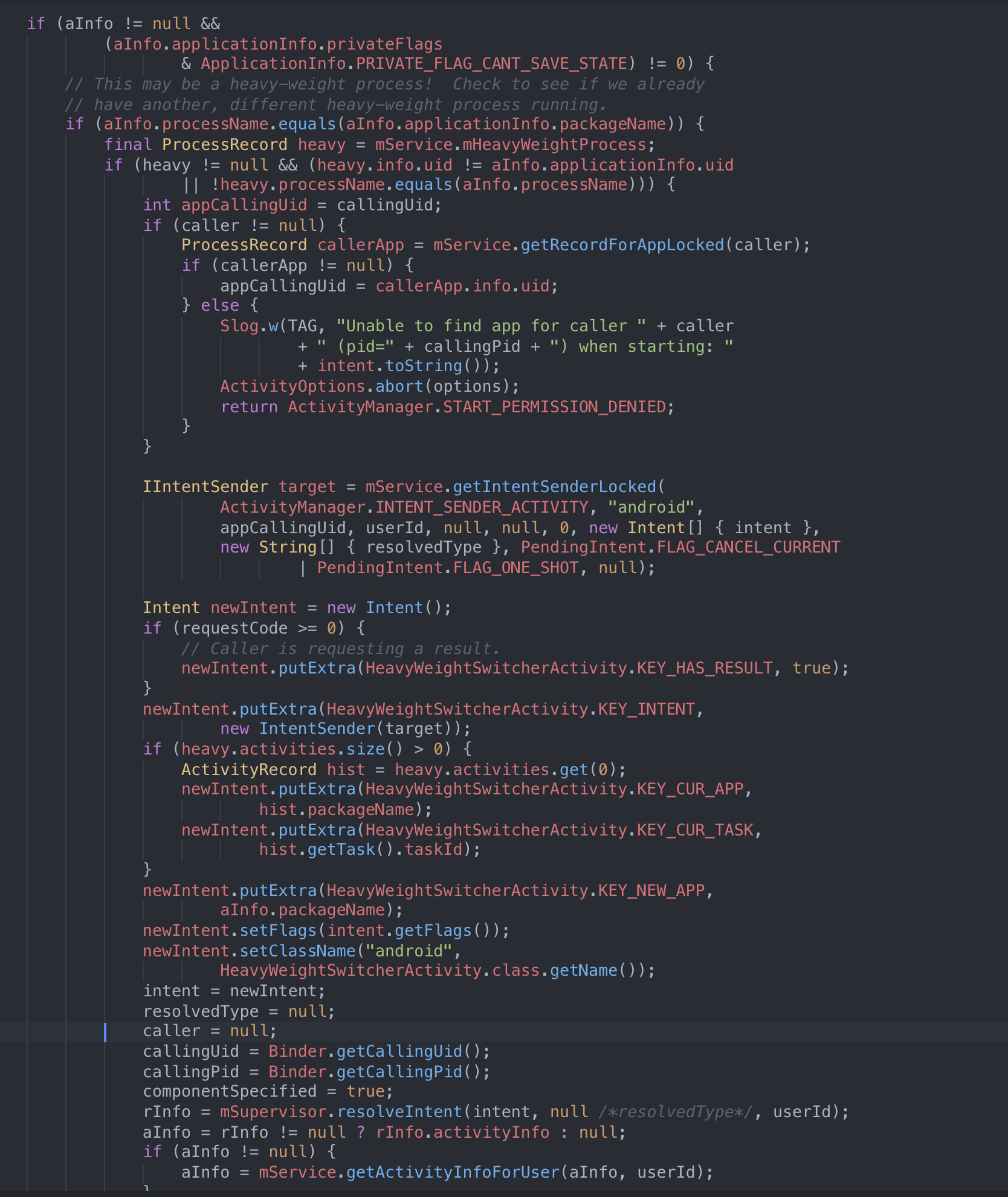

這部分我們可以看到根據 intent 決議除了需要的資訊，并根據資訊去獲取了跳轉 Activity 的系統權限，

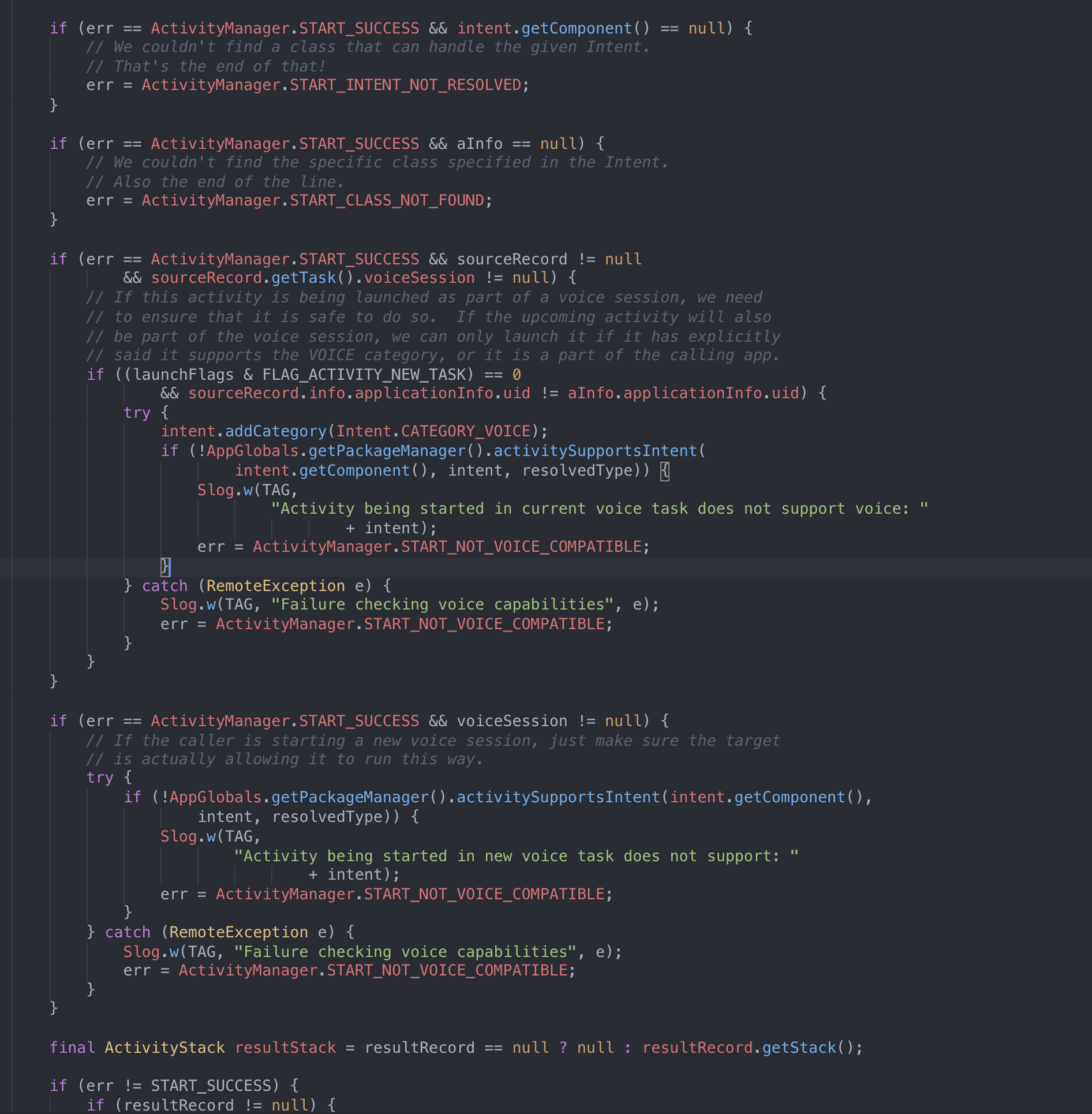

這一部分代碼，則對 intent 進行了處理和判斷，我們基本可以省略這部分非關鍵邏輯

最終我們會走到 startActivityLocked 方法，并走到 startActivity

這里我們會看到很多對于不同的 ActivityManager 的 狀態進行邏輯判斷和處理，這里不影響我們的關鍵流程，我們可以繼續往下分析, 分析 doPendingActivityLaunchesLocked 方法

startActivity(pal.r, pal.sourceRecord, null, null, pal.startFlags, resume, null,
                        null, null /*outRecords*/);

最侄訓是會走到另一個多載的 startActivity :

mService.mWindowManager.deferSurfaceLayout();
            result = startActivityUnchecked(r, sourceRecord, voiceSession, voiceInteractor,
                    startFlags, doResume, options, inTask, outActivity);

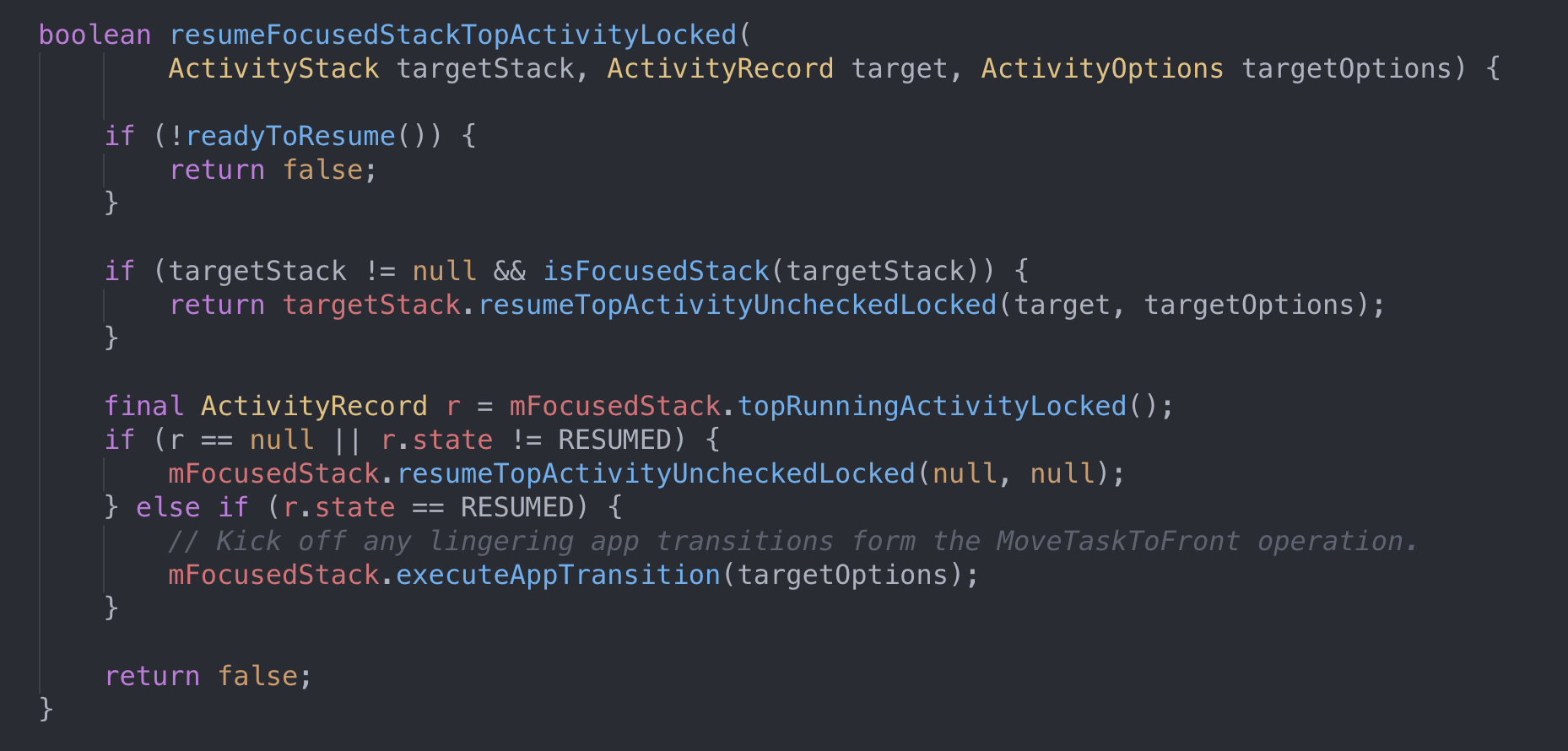

查看 startActivityUnchecked : 這里代碼邏輯比較長，我們查看 ActivityStackSupervisor的.resumeFocusedStackTopActivityLocked 方法

繼續查看 resumeTopActivityUncheckedLocked 方法, 跟蹤到 resumeTopActivityInnerLocked 方法:

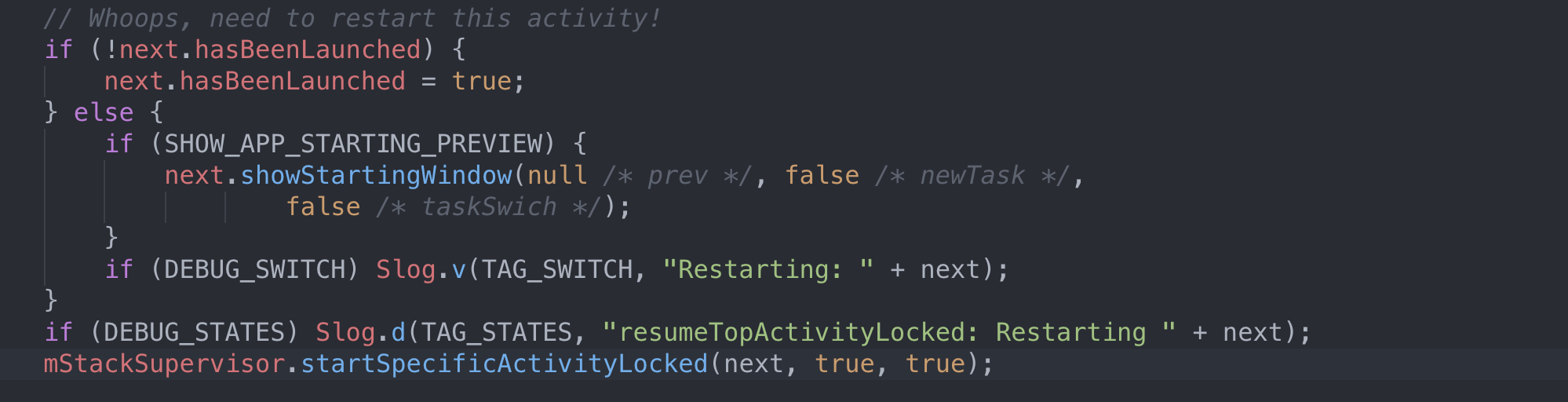

這邊我們查看需要 restart 這個 Activity 的簡單情況，會呼叫 ActivityStackSupervisor 的 startSpecificActivityLocked 方法

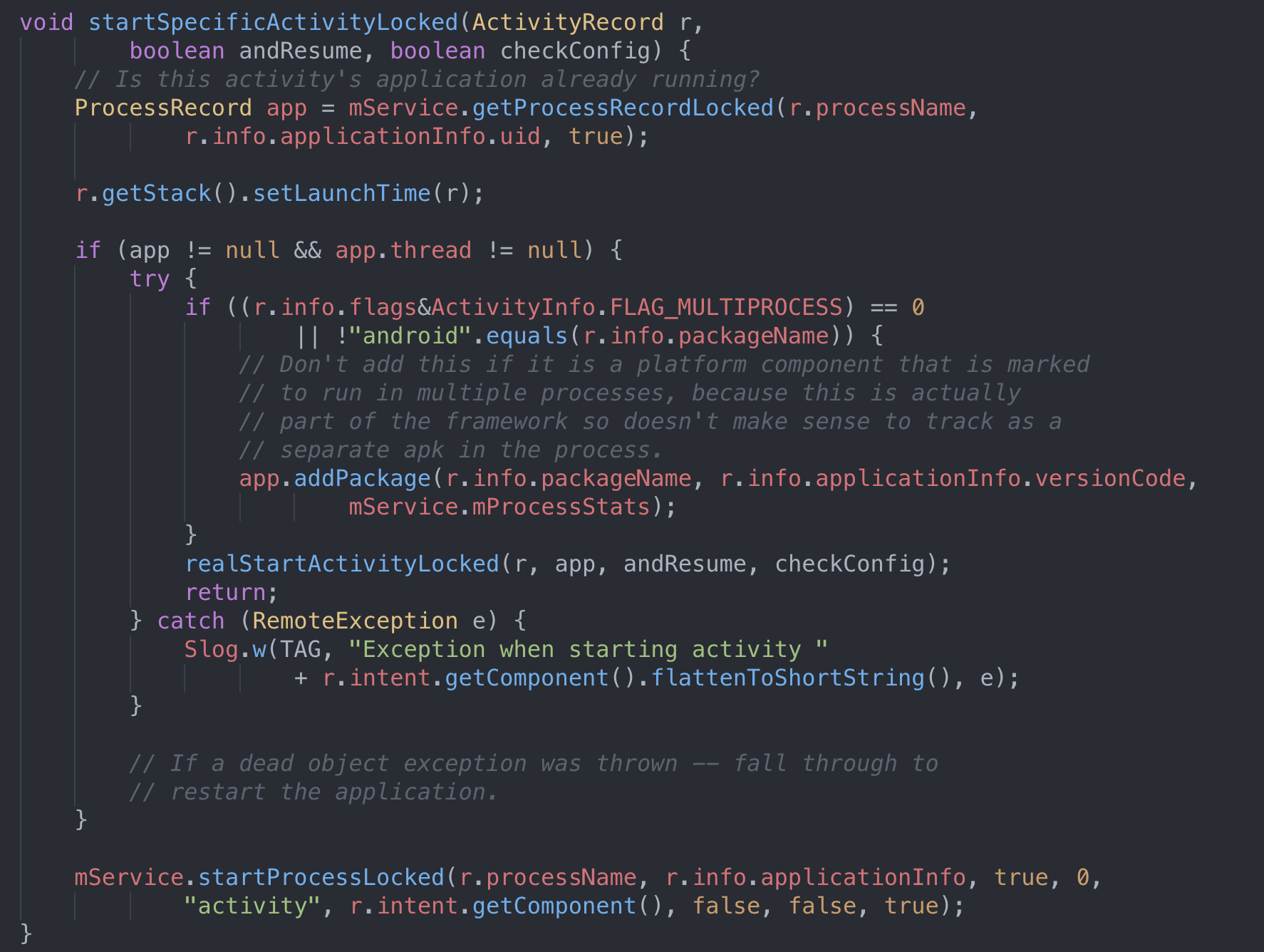

這里我們找到了邏輯的關鍵：如果 app的執行緒和行程都存在，我們會執行 realStartActivityLocked 方法，否則，會繼續進行 IPC 通知 ActivityManagerService 去執行 startProcessLocked

這里我們差不多能猜到啟動邏輯：

1. 如果啟動的是我們自己 app 行程的 Activity， 那么直接去啟動就好了
2. 如果我們啟動的 Activity 所在的行程不存在，例如：我們把微信 kill 了，然后跳轉微信分享的 Activity，或者我們點擊launch 的微信圖示，那么，我么就會走創建新行程的邏輯

那么我們分別來跟蹤這2種情況：

啟動自己的Activity

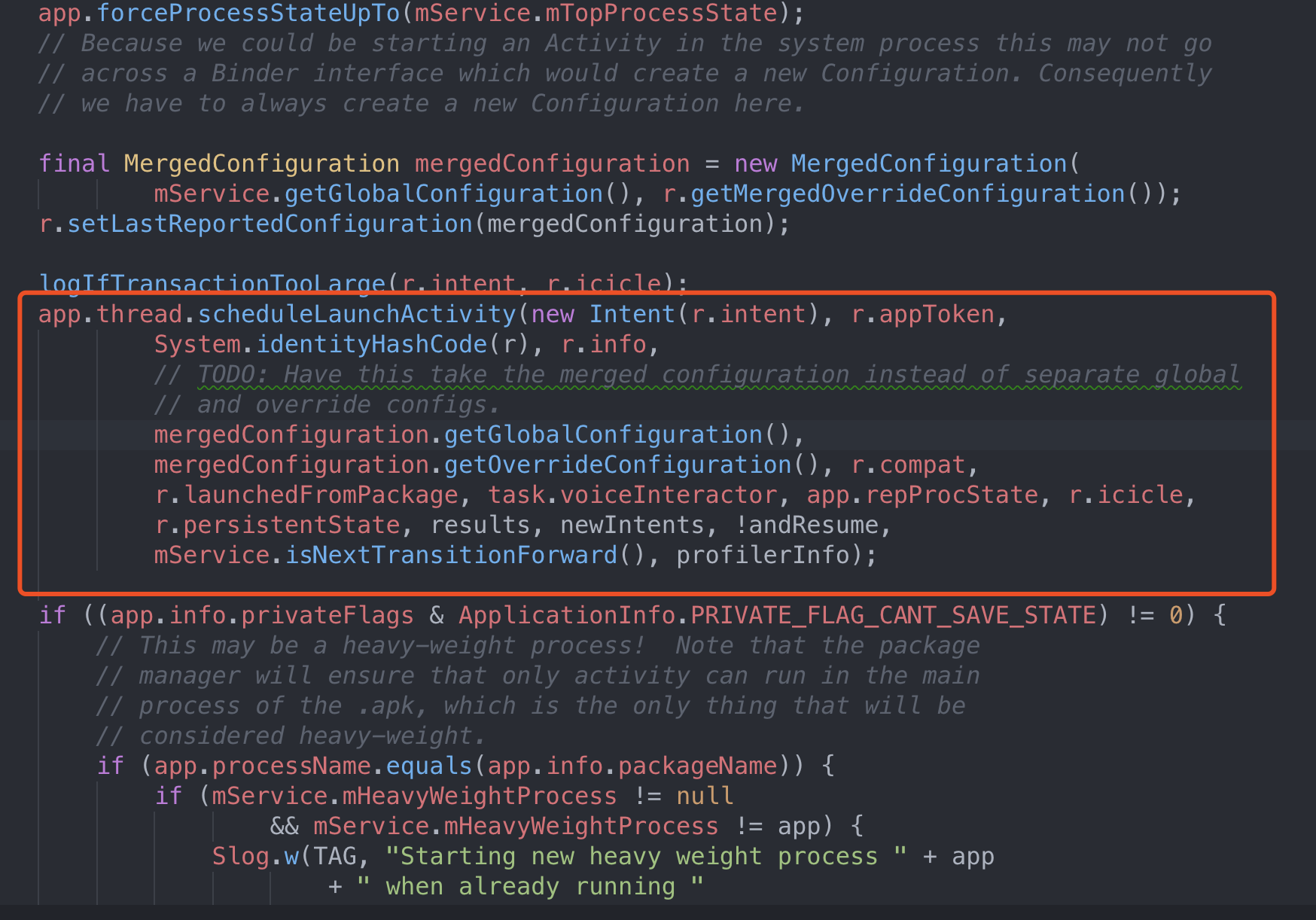

我們可以找到這段代碼的關鍵邏輯，我們先分析下 app.thread 是什么，跟蹤進去會發現是一個 IApplicationThread, 可以發現這里又是一個 aidl， 最后我們可以找到 ApplicationThread ，

private class ApplicationThread extends IApplicationThread.Stub

這是 ActivityThread 的一個靜態內部類，ActivtyThread和啟動Activity 相關，那么這個類就應該是和 Application 啟動相關，

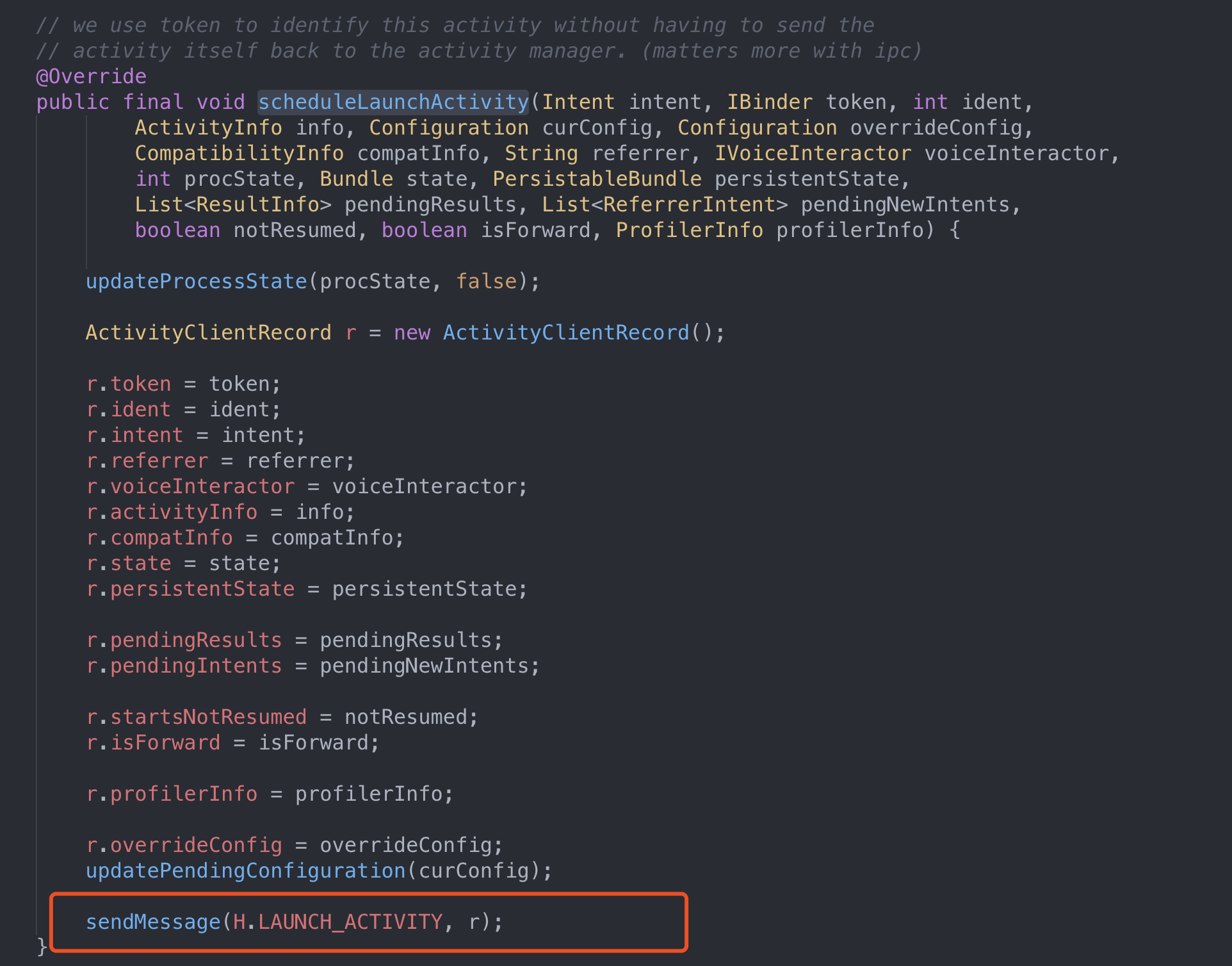

我們會發現最后其實發了一個message 到訊息佇列中，找到 H 這個 handler 的 handleMessage 方法

case LAUNCH_ACTIVITY: {
	final ActivityClientRecord r = (ActivityClientRecord) msg.obj;
	r.packageInfo = getPackageInfoNoCheck(
	r.activityInfo.applicationInfo, r.compatInfo);
	handleLaunchActivity(r, null, "LAUNCH_ACTIVITY");
} break;

查看 handleLaunchActivity 方法

Activity a = performLaunchActivity(r, customIntent);

在performLaunchActivity方法中可以看到

java.lang.ClassLoader cl = appContext.getClassLoader();
activity = mInstrumentation.newActivity(cl, component.getClassName(), r.intent);

這里，我們發現這里通過 Insteumentation new 了一個 Activity

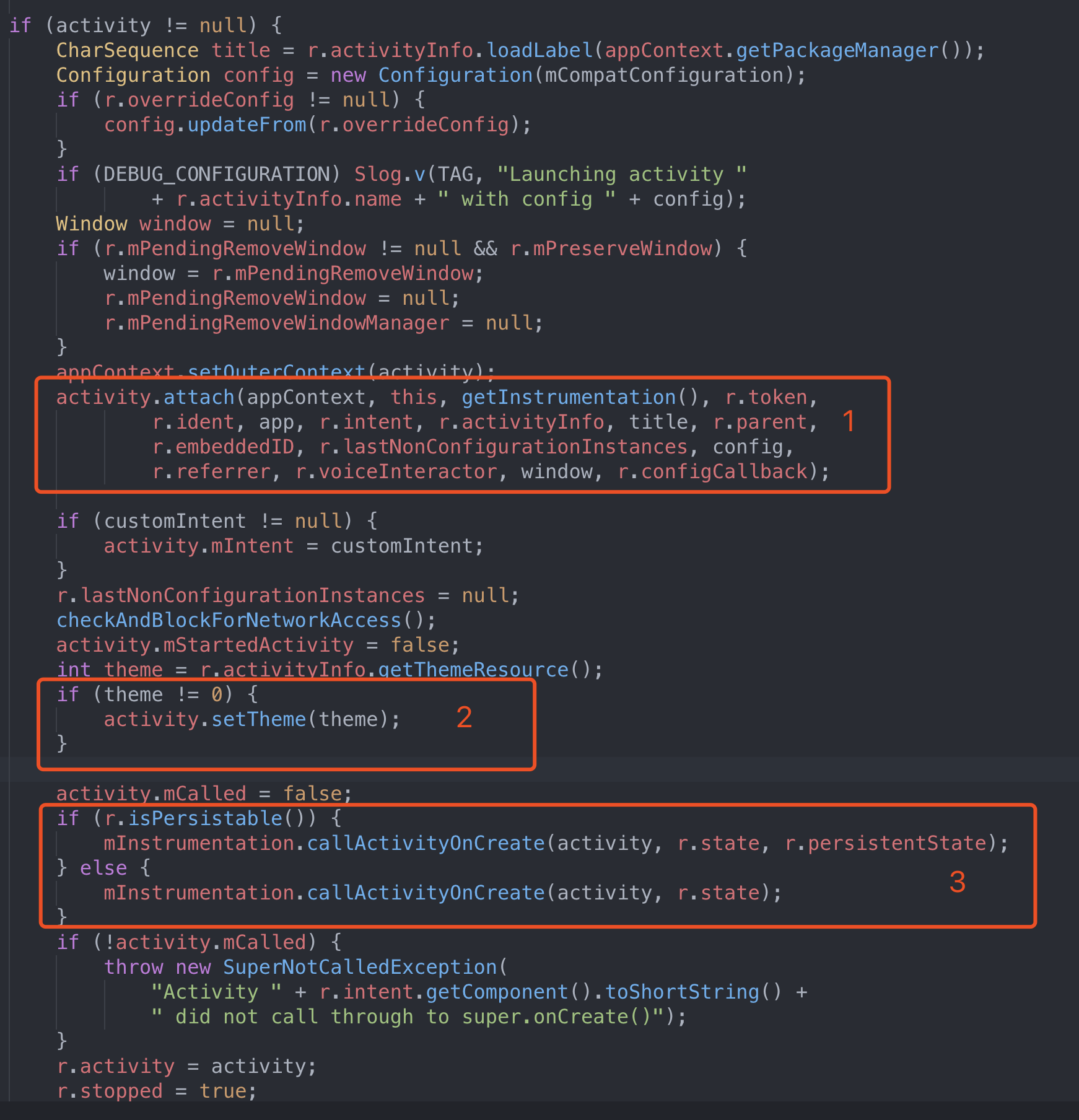

通過以上代碼，我們還可以發現 new 出 Activity 后的幾個步驟

1. attach Activity， 目測會有初始化 window 的流程
2. 設定 theme
3. Activity 的 onCreate 流程

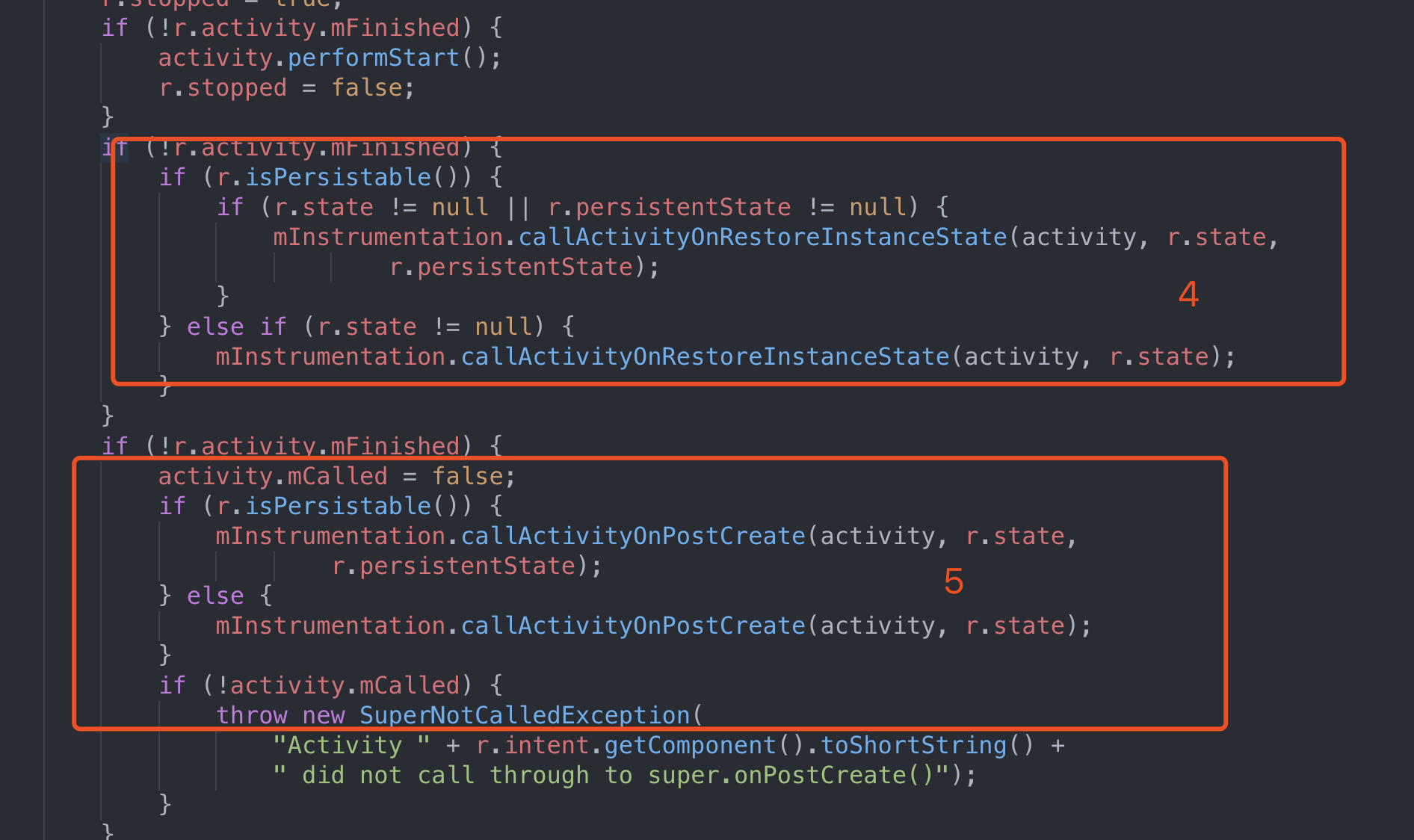

4. Activity 如果已經銷毀，會去執行 onRestoreInstance ，我們可以在這里做資料恢復的操作
5. Activity 在 onCreate 完成后的一些操作

到這里，我們的 Activity 就啟動成功了

啟動新的行程

下面來分析我們的第二種情況，我們可以跟蹤到 ActivityManagerService 的 `startProcessLocked 方法， 這個方法最侄訓走到自己的多載方法:

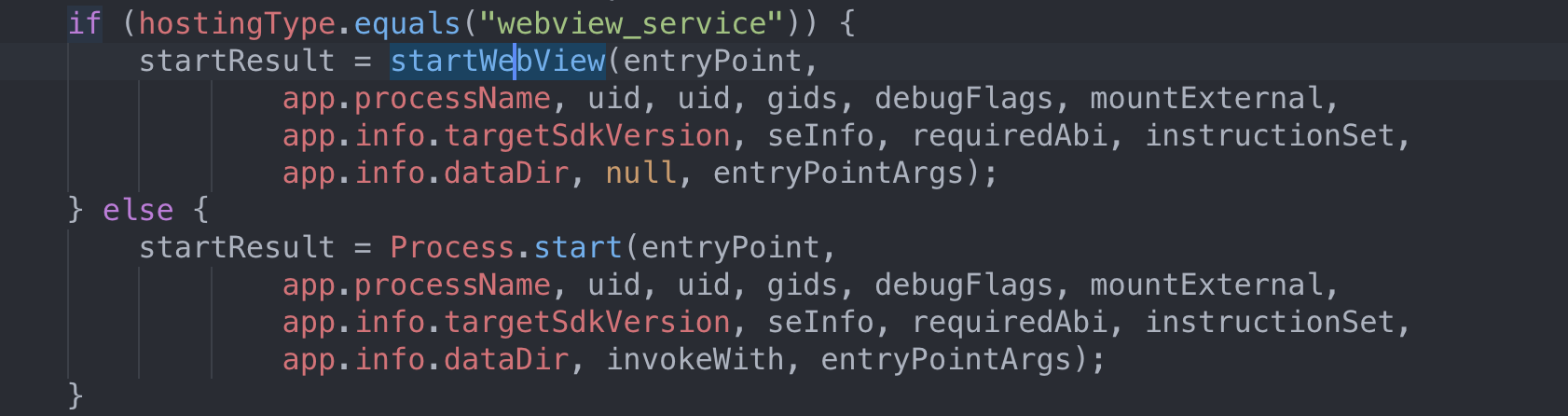

如果我們啟動的是一個 webview service, 則會走到 startWebView ，這里我們不考慮，所以我們分析的是 Process.start 這種初始化一個普通行程的情況，

這個方法最后呼叫了 ZygoteProcess 的 start 方法

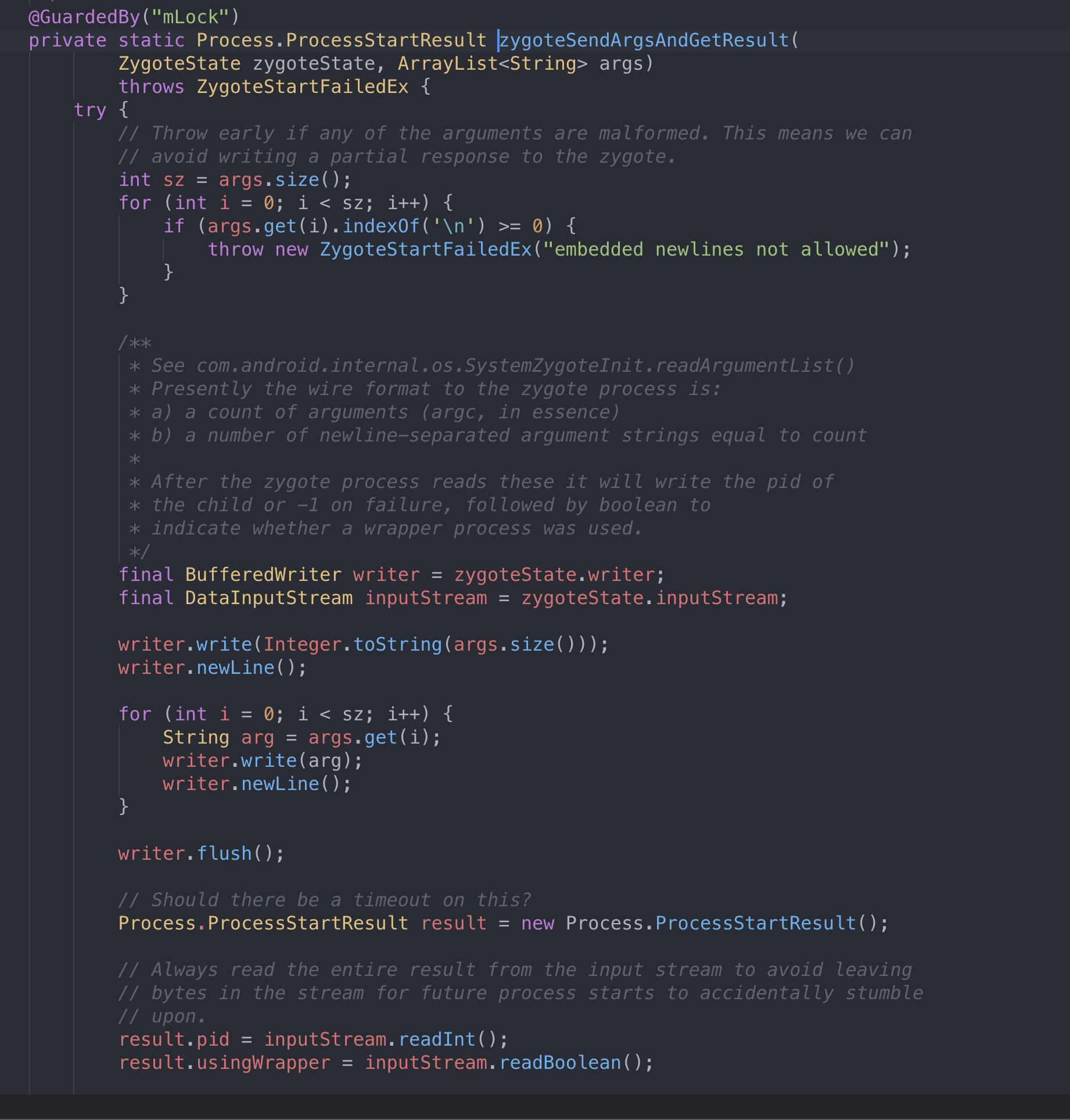

這里我們也可以大致分析出來，這里就是在通過 socket 通信請求 Zygote 行程 fork 一個子行程，作為新的 APP 行程，具體流程本篇文章暫時不做深究，

最終我們會啟動 ActivityThread 的 main 方法，繼續走到 attach 方法

這里我們能看到啟動主執行緒的 Looper， 創建系統 Context 等作業，最終我們走到 ApplicationThread 的 bindApplication , 代碼這里就不貼了，這里負責了 Application 在初始化的時候的各種作業，包括 LoadedAPK 的 makeApplication 程序，

if (normalMode) {
	try {
		if (mStackSupervisor.attachApplicationLocked(app)) {
			didSomething = true;
		}
	} catch (Exception e) {
		Slog.wtf(TAG, "Exception thrown launching activities in " + app, e);
		badApp = true;
	}
}

這里會發現，正常模式下，我們走到了 ActivityStackSupervisor 的 attachApplicationLocked 方法，后面就又會和第一部分介紹的一樣，走到 realStartActivityLocked 方法，去創建并執行 Activity 的生命周期，

總結

到這里，Activity 的啟動流程就大致梳理出來了，基本就是，Instrumentation 負責 Activity 的創建和中轉， ActivityStackSupervisor 負責 Activity的 堆疊管理，Activity 都通過了 ActviityServerManager 來進行管理，

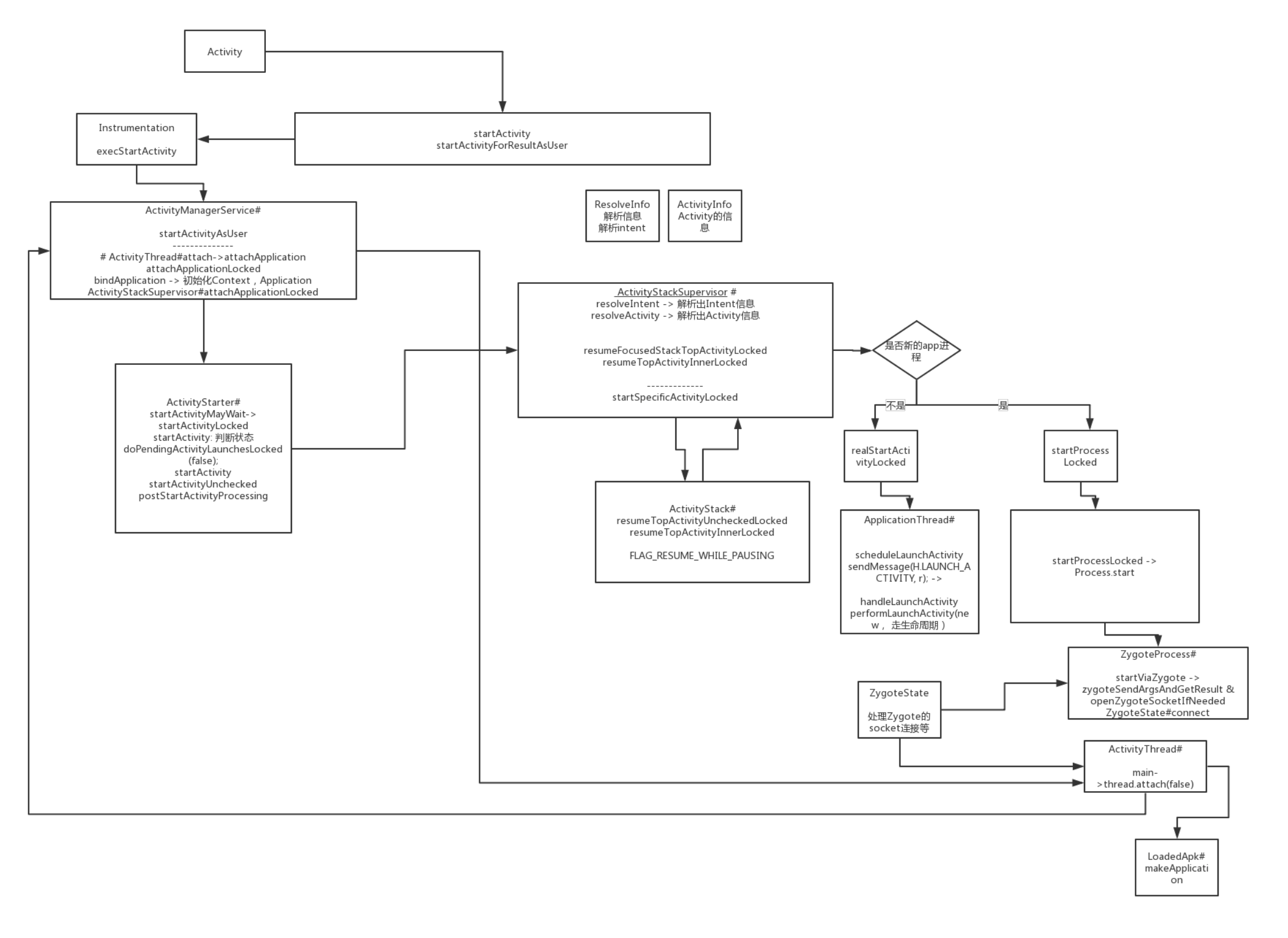

大概的關系如下圖所示：

后續

這里我只是對Activity的啟動流程做了一個簡單的梳理，我們會發現每個模塊和細節都有幾百幾百行的代碼，完全吃透還得自己下功夫，看原始碼，盡管這個程序很痛苦，一遍看不懂就再來一遍，跟著博客思路看了不下十遍，努力總會有識訓的，
