【kimol君的無聊小發明】—用python識別滑塊中的缺口
- 前言
- 一、缺口識別
- 1.讀取圖片
- 2.識別圖片邊緣
- 3.缺口匹配
- 二、完整代碼
- 寫在最后
前言
某個夜深人靜的夜晚，夜微涼風微揚，月光照進我的書房~
當我打開檔案夾以回顧往事之余，驚現許多看似雜亂的無聊代碼，我拍腿正坐，一個想法油然而生：“生活已然很無聊，不如再無聊些叭”，
于是，我決定開一個專題，便稱之為kimol君的無聊小發明，
妙…啊~~~
驗證碼往往是爬蟲路上的一只攔路虎，而其花樣也是層出不窮：圖片驗證、滑塊驗證、互動式驗證、行為驗證等，隨著OCR技術的成熟，圖片驗證已經漸漸淡出主流，而滑塊驗證越來越多地出現在大眾視野，

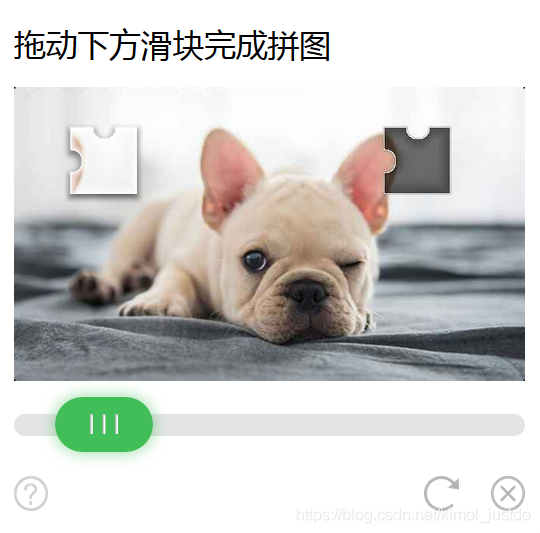

“這么厲害，這小子長啥樣呢？”沒錯，它就長這損sai:
解決它的方法也很直觀，首先找到缺口的位置（通常只需要X軸的位置），然后拖動滑塊即可，
今天kimol君將帶領大家用python識別出滑塊驗證中的缺口位置，
一、缺口識別
識別圖片中的缺口，主要是利用python中的影像處理庫cv2，其安裝方法如下：
pip install opencv-python
注：這里并不是“pip install cv2”哦~
1.讀取圖片
滑塊驗證的圖片分為兩部分，一個是背景圖片：
另一個是缺口圖片：
利用imread函式將其讀取：
# 讀取背景圖片和缺口圖片
bg_img = cv2.imread('bg.jpg') # 背景圖片
tp_img = cv2.imread('tp.png') # 缺口圖片
2.識別圖片邊緣
為了更好地將缺口與背景匹配，我們首先得識別出圖片的邊緣：
# 識別圖片邊緣
bg_edge = cv2.Canny(bg_img, 100, 200)
tp_edge = cv2.Canny(tp_img, 100, 200)
這一步很關鍵！否則缺口匹配將不準確，
這里得到了圖片邊緣的灰度圖，進一步將其圖片格式轉為RGB格式：
# 轉換圖片格式
bg_pic = cv2.cvtColor(bg_edge, cv2.COLOR_GRAY2RGB)
tp_pic = cv2.cvtColor(tp_edge, cv2.COLOR_GRAY2RGB)

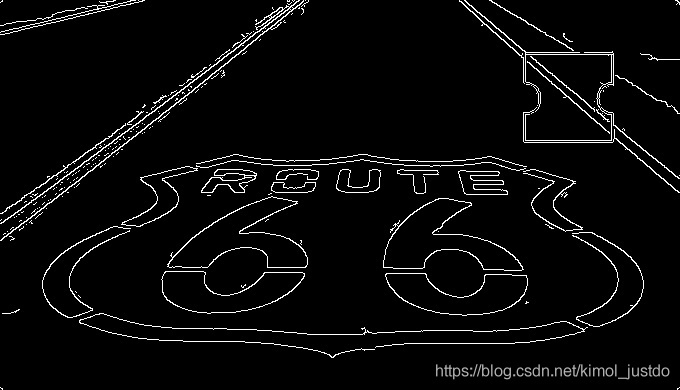

轉換后的背景圖為：
轉換后的缺口圖為：
3.缺口匹配
利用cv2中的matchTemplate函式，可以在背景圖片中搜索對應的缺口，具體代碼如下：
# 缺口匹配
res = cv2.matchTemplate(bg_pic, tp_pic, cv2.TM_CCOEFF_NORMED)
res為每個位置的匹配結果，代表了匹配的概率，選出其中概率最高的點，即為缺口匹配的位置：
min_val, max_val, min_loc, max_loc = cv2.minMaxLoc(res) # 尋找最優匹配
min_val，max_val，min_loc，max_loc分別為匹配的最小值、匹配的最大值、最小值的位置、最大值的位置，
ps.當然，這里完全可以自己寫一個回圈來實作，但是有現成的函式為什么不用呢？
至此，我們已經有了缺口的位置，其X軸坐標為：
X = max_loc[0]
為了更直觀地展示缺口的位置，我們將缺口用矩形框標注出來：
# 繪制方框
th, tw = tp_pic.shape[:2]
tl = max_loc # 左上角點的坐標
br = (tl[0]+tw,tl[1]+th) # 右下角點的坐標
cv2.rectangle(bg_img, tl, br, (0, 0, 255), 2) # 繪制矩形
cv2.imwrite('out.jpg', bg_img) # 保存在本地

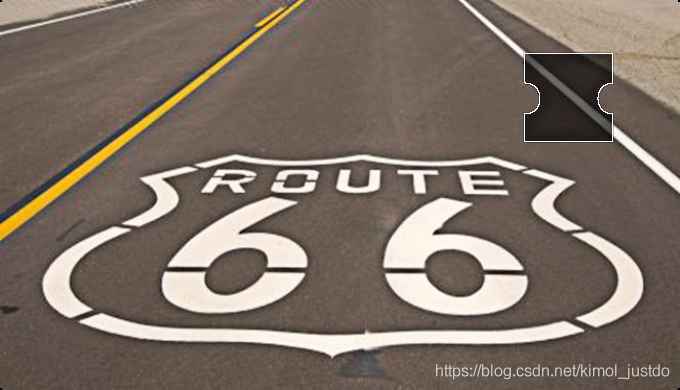

結果如下：
完美~ 收工！！！
二、完整代碼
為了在實際應用中更方便的使用，我們將代碼封裝為一個函式：
def identify_gap(bg,tp,out):
'''
bg: 背景圖片
tp: 缺口圖片
out:輸出圖片
'''
# 讀取背景圖片和缺口圖片
bg_img = cv2.imread(bg) # 背景圖片
tp_img = cv2.imread(tp) # 缺口圖片
# 識別圖片邊緣
bg_edge = cv2.Canny(bg_img, 100, 200)
tp_edge = cv2.Canny(tp_img, 100, 200)
# 轉換圖片格式
bg_pic = cv2.cvtColor(bg_edge, cv2.COLOR_GRAY2RGB)
tp_pic = cv2.cvtColor(tp_edge, cv2.COLOR_GRAY2RGB)
# 缺口匹配
res = cv2.matchTemplate(bg_pic, tp_pic, cv2.TM_CCOEFF_NORMED)
min_val, max_val, min_loc, max_loc = cv2.minMaxLoc(res) # 尋找最優匹配
# 繪制方框
th, tw = tp_pic.shape[:2]
tl = max_loc # 左上角點的坐標
br = (tl[0]+tw,tl[1]+th) # 右下角點的坐標
cv2.rectangle(bg_img, tl, br, (0, 0, 255), 2) # 繪制矩形
cv2.imwrite(out, bg_img) # 保存在本地
# 回傳缺口的X坐標
return tl[0]
這里選擇了讀取本地圖片檔案，在爬蟲程序中其實不是特別方便，如果有感興趣的小伙伴，可以自己改動一下，將輸入改為圖片流即可，
寫在最后
最后，感謝各位大大的耐心閱讀，咋們下次再會~
創作不易，大俠請留步… 動起可愛的雙手，來個贊再走唄 (???￩?)
