概述

aidl是常用的android IPC方式，本文將根據一個demo來決議下AIDL的原理，

為了便于讀者理解，本文不會探究Binder的實作細節，可以認為Binder在此文的分析中被看做是一個“黑盒”，

有一定經驗的讀者可以直接到文末看總結，最終流程圖如下：

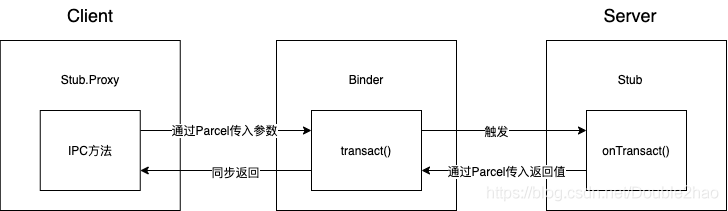

在這里插入圖片描述

Demo

demo實作內容：
MainActivity通過AIDL實作IPC來呼叫另一個行程中RemoteTestService的一個方法，
主要有以下幾個檔案：

MainActivity.java
自定義ServiceConnection，然后將ServiceConnection傳入bindService，獲取到IBinder后實作遠程呼叫，
RemoteTestService.java
在ITestServer.Stub中實作需要遠程呼叫的方法testFunction()，在onBind中回傳，
IServer.aidl
定義一個aidl檔案和需要遠程呼叫的方法
AndroidManifest.xml
在此設定RemoteTestService在remote行程，

MainActivity.java

public class MainActivity extends AppCompatActivity {

  private IServer iServer;
  private ServiceConnection serviceConnection = new ServiceConnection() {
    @Override
    public void onServiceConnected(ComponentName name, IBinder service) {
      iServer = IServer.Stub.asInterface(service);
      System.out.println("onServiceConnected");

      try {
        int a = iServer.testFunction("test string");
        Log.i("test", "after testFunction a:" + a);
      } catch (Exception e) {
        e.printStackTrace();
      }
    }

    @Override
    public void onServiceDisconnected(ComponentName name) {
      Log.i("test", "onServiceDisconnected");
    }
  };

  @Override
  protected void onCreate(Bundle savedInstanceState) {
    super.onCreate(savedInstanceState);
    setContentView(R.layout.activity_main);

    Intent intent = new Intent(MainActivity.this, RemoteTestService.class);
    bindService(intent, serviceConnection, Context.BIND_AUTO_CREATE);
  }
}

RemoteTestService.java

public class RemoteTestService extends Service {

  private IServer.Stub serverBinder = new IServer.Stub() {
    @Override public int testFunction(String s) throws RemoteException {
      Log.i("test","testFunction s= " + s);
      return 0;
    }
  };

  @Nullable @Override
  public IBinder onBind(Intent intent) {
    return serverBinder;
  }
}

IServer.aidl

interface IServer {
    int testFunction(String s);
}

AndroidManifest.xml

<?xml version="1.0" encoding="utf-8"?>
<manifest xmlns:android="http://schemas.android.com/apk/res/android"
    package="com.example.bindservicetest">

  <application
      android:allowBackup="true"
      android:icon="@mipmap/ic_launcher"
      android:label="@string/app_name"
      android:roundIcon="@mipmap/ic_launcher_round"
      android:supportsRtl="true"
      android:theme="@style/AppTheme">
    <activity android:name=".MainActivity">
      <intent-filter>
        <action android:name="android.intent.action.MAIN" />

        <category android:name="android.intent.category.LAUNCHER" />
      </intent-filter>
    </activity>

    <service
        android:name=".RemoteTestService"
        android:process=":remote" />
  </application>


</manifest>

aidl自動生成的檔案

定義完aidl檔案，編譯會自動生成一個java介面檔案，

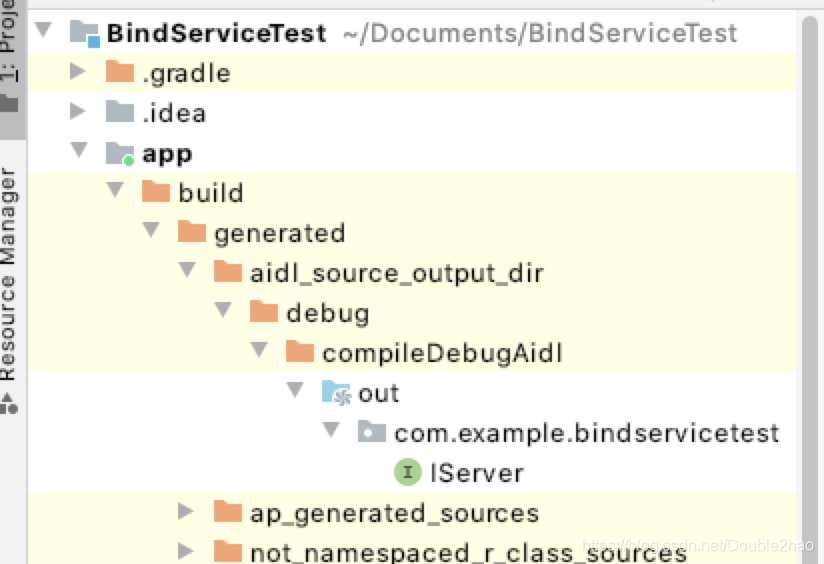

這個介面檔案在build目錄下，具體路徑如下：

打開檔案，我們就可以看到aidl自動生成的代碼，

public interface IServer extends android.os.IInterface
{
  /** Default implementation for IServer. */
  public static class Default implements com.example.bindservicetest.IServer
  {
    @Override public int testFunction(java.lang.String s) throws android.os.RemoteException
    {
      return 0;
    }
    @Override
    public android.os.IBinder asBinder() {
      return null;
    }
  }
  /** Local-side IPC implementation stub class. */
  public static abstract class Stub extends android.os.Binder implements com.example.bindservicetest.IServer
  {
    private static final java.lang.String DESCRIPTOR = "com.example.bindservicetest.IServer";
    /** Construct the stub at attach it to the interface. */
    public Stub()
    {
      this.attachInterface(this, DESCRIPTOR);
    }
    /**
     * Cast an IBinder object into an com.example.bindservicetest.IServer interface,
     * generating a proxy if needed.
     */
    public static com.example.bindservicetest.IServer asInterface(android.os.IBinder obj)
    {
      if ((obj==null)) {
        return null;
      }
      android.os.IInterface iin = obj.queryLocalInterface(DESCRIPTOR);
      if (((iin!=null)&&(iin instanceof com.example.bindservicetest.IServer))) {
        return ((com.example.bindservicetest.IServer)iin);
      }
      return new com.example.bindservicetest.IServer.Stub.Proxy(obj);
    }
    @Override public android.os.IBinder asBinder()
    {
      return this;
    }
    @Override public boolean onTransact(int code, android.os.Parcel data, android.os.Parcel reply, int flags) throws android.os.RemoteException
    {
      java.lang.String descriptor = DESCRIPTOR;
      switch (code)
      {
        case INTERFACE_TRANSACTION:
        {
          reply.writeString(descriptor);
          return true;
        }
        case TRANSACTION_testFunction:
        {
          data.enforceInterface(descriptor);
          java.lang.String _arg0;
          _arg0 = data.readString();
          int _result = this.testFunction(_arg0);
          reply.writeNoException();
          reply.writeInt(_result);
          return true;
        }
        default:
        {
          return super.onTransact(code, data, reply, flags);
        }
      }
    }
    private static class Proxy implements com.example.bindservicetest.IServer
    {
      private android.os.IBinder mRemote;
      Proxy(android.os.IBinder remote)
      {
        mRemote = remote;
      }
      @Override public android.os.IBinder asBinder()
      {
        return mRemote;
      }
      public java.lang.String getInterfaceDescriptor()
      {
        return DESCRIPTOR;
      }
      @Override public int testFunction(java.lang.String s) throws android.os.RemoteException
      {
        android.os.Parcel _data = android.os.Parcel.obtain();
        android.os.Parcel _reply = android.os.Parcel.obtain();
        int _result;
        try {
          _data.writeInterfaceToken(DESCRIPTOR);
          _data.writeString(s);
          boolean _status = mRemote.transact(Stub.TRANSACTION_testFunction, _data, _reply, 0);
          if (!_status && getDefaultImpl() != null) {
            return getDefaultImpl().testFunction(s);
          }
          _reply.readException();
          _result = _reply.readInt();
        }
        finally {
          _reply.recycle();
          _data.recycle();
        }
        return _result;
      }
      public static com.example.bindservicetest.IServer sDefaultImpl;
    }
    static final int TRANSACTION_testFunction = (android.os.IBinder.FIRST_CALL_TRANSACTION + 0);
    public static boolean setDefaultImpl(com.example.bindservicetest.IServer impl) {
      if (Stub.Proxy.sDefaultImpl == null && impl != null) {
        Stub.Proxy.sDefaultImpl = impl;
        return true;
      }
      return false;
    }
    public static com.example.bindservicetest.IServer getDefaultImpl() {
      return Stub.Proxy.sDefaultImpl;
    }
  }
  public int testFunction(java.lang.String s) throws android.os.RemoteException;
}

根據原始碼的簡潔版來決議

aidl檔案本身并不會參與代碼的運行，編譯后自動生成的檔案才是關鍵，因此這個檔案由開發者來手動實作也是完全可以的，

自動生成的介面檔案,有較多代碼在demo的IPC中并沒有使用，
因此筆者打算用原始碼決議就用自己寫的介面檔案，也是減少給讀者的混淆項，
筆者自己實作的介面ITestServer.java，原始碼如下：

public interface ITestServer extends android.os.IInterface {

  public int testFunction(java.lang.String s) throws android.os.RemoteException;

  public static abstract class Stub extends android.os.Binder
      implements com.example.bindservicetest.ITestServer {
    //binder唯一標識
    private static final java.lang.String DESCRIPTOR = "com.example.bindservicetest.ITestServer";
    //testFunction的呼叫id
    static final int TRANSACTION_testFunction = (android.os.IBinder.FIRST_CALL_TRANSACTION + 0);

    public Stub() {
      //將interface提供出去，這樣當統一行程其他位置執行IBinder.queryLocalInterface的時候就可以獲取到這個Binder
      this.attachInterface(this, DESCRIPTOR);
    }

    public static com.example.bindservicetest.ITestServer asInterface(android.os.IBinder obj) {
      if ((obj == null)) {
        return null;
      }
      android.os.IInterface iin = obj.queryLocalInterface(DESCRIPTOR);//查找當前行程是否有這個binder
      if (((iin != null) && (iin instanceof com.example.bindservicetest.IServer))) {
        return ((com.example.bindservicetest.ITestServer) iin);
      }
      return new com.example.bindservicetest.ITestServer.Stub.Proxy(obj);
    }

    @Override public android.os.IBinder asBinder() {
      return this;//繼承自IInterface，回傳當前Stub的binder物件
    }

    @Override
    public boolean onTransact(int code, android.os.Parcel data, android.os.Parcel reply, int flags)
        throws android.os.RemoteException {
      java.lang.String descriptor = DESCRIPTOR;
      switch (code) {
        case INTERFACE_TRANSACTION: {
          reply.writeString(descriptor);
          return true;
        }
        case TRANSACTION_testFunction: {
          data.enforceInterface(descriptor);//需要傳遞DESCRIPTOR，到另一個行程可以找到對應的Binder
          java.lang.String _arg0;
          _arg0 = data.readString();//讀取引數
          int _result = this.testFunction(_arg0);//運行
          reply.writeNoException();
          reply.writeInt(_result);//寫入回傳值
          return true;
        }
        default: {
          return super.onTransact(code, data, reply, flags);
        }
      }
    }

    private static class Proxy implements com.example.bindservicetest.ITestServer {
      private final android.os.IBinder mRemote;

      Proxy(android.os.IBinder remote) {
        mRemote = remote;
      }

      @Override public android.os.IBinder asBinder() {
        return mRemote;//繼承自IInterface，回傳當前Proxy的binder物件
      }

      @Override public int testFunction(java.lang.String s) throws android.os.RemoteException {
        android.os.Parcel _data = android.os.Parcel.obtain();
        android.os.Parcel _reply = android.os.Parcel.obtain();
        int _result;
        try {
          _data.writeInterfaceToken(DESCRIPTOR);//需要傳遞DESCRIPTOR，到另一個行程可以找到對應的Binder
          _data.writeString(s);//寫入引數
          boolean _status =
              mRemote.transact(Stub.TRANSACTION_testFunction, _data, _reply, 0);//通過transact來IPC呼叫
          _reply.readException();
          _result = _reply.readInt();//讀取運行結果
        } finally {
          _reply.recycle();
          _data.recycle();
        }
        return _result;
      }
    }
  }
}

ITestServer 原始碼決議

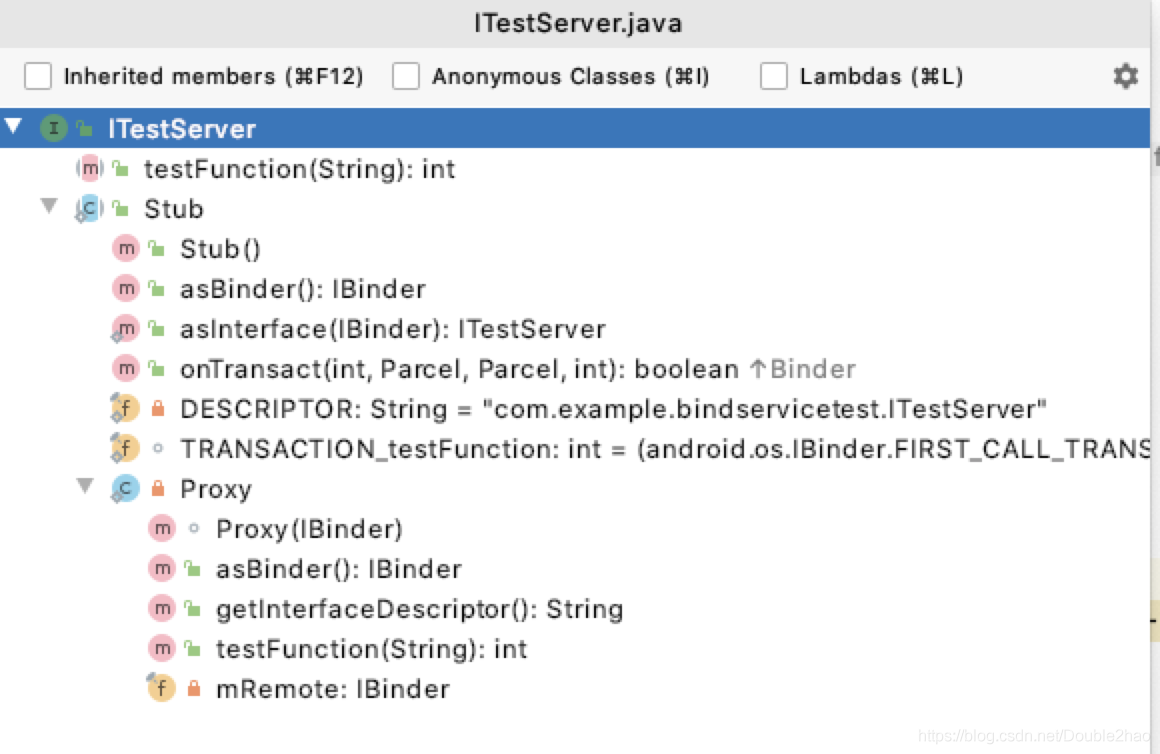

通過android studio，可以看到該類的結構如下，

接下來我們就主要分析三個類：

ITestServer
Stub和Proxy都implement了它，
java上層可以使用這個介面來保留Binder的物件，在使用aidl的時候，完全可以只使用這個物件而不用關心這個物件是Stub還是Proxy，
ITestServer.Stub
當前行程的Binder物件，
在onTransact方法中實作了對IPC方法的邏輯，Proxy呼叫的時候會觸發，
如果是相同行程則是直接呼叫，不會觸發onTransact方法，
ITestServer.Stub.Proxy
當前行程通過Proxy實作了對遠端方法的呼叫，
當前行程呼叫遠端行程方法，實際上是呼叫了遠端Binder的transact方法，最終執行到Stub中的onTransact，

ITestServer

public interface ITestServer extends android.os.IInterface {

  public int testFunction(java.lang.String s) throws android.os.RemoteException;

----------------Stub的代碼先不看
}

/**
 * Base class for Binder interfaces.  When defining a new interface,
 * you must derive it from IInterface.
 */
public interface IInterface
{
    /**
     * Retrieve the Binder object associated with this interface.
     * You must use this instead of a plain cast, so that proxy objects
     * can return the correct result.
     */
    public IBinder asBinder();
}

要點如下：

ITestServer本身只包括“需要IPC的方法”，此處即int testFunction(String)
這個類繼承了IInterface，需要實作asBinder介面，
asBinder()會回傳正確的Binder物件，如果是同行程呼叫就會直接回傳當前行程的Binder，如果是IPC，就會回傳遠程呼叫的行程的Binder，
對應原始碼就是，Stub的asBinder()回傳的是this，而Proxy回傳的是mRemote.

ITestServer.Stub

DESCRIPTOR

//binder唯一標識
    private static final java.lang.String DESCRIPTOR = "com.example.bindservicetest.ITestServer";

是Binder的唯一標識，
不同的行程之間，通過序列化傳遞DESCRIPTOR來找到對應的Binder，
相同行程，也需要通過DESCRIPTOR才找到對應的Binder，

TRANSACTION_testFunction

//testFunction的呼叫id
    static final int TRANSACTION_testFunction = (android.os.IBinder.FIRST_CALL_TRANSACTION + 0);

呼叫IPC方法的唯一id，
Stub.onTransact()中會通過TRANSACTION_testFunction來對應執行testFunction()方法的邏輯，
Proxy呼叫transact的時候，也是通過傳遞TRANSACTION_testFunction，來標識自己想要執行的邏輯，

Stub初始化

    public Stub() {
      //將interface提供出去，這樣當統一行程其他位置執行IBinder.queryLocalInterface的時候就可以獲取到這個Binder
      this.attachInterface(this, DESCRIPTOR);
    }

    /**
     * Convenience method for associating a specific interface with the Binder.
     * After calling, queryLocalInterface() will be implemented for you
     * to return the given owner IInterface when the corresponding
     * descriptor is requested.
     */
    public void attachInterface(@Nullable IInterface owner, @Nullable String descriptor) {
        mOwner = owner;
        mDescriptor = descriptor;
    }

        /**
     * Use information supplied to attachInterface() to return the
     * associated IInterface if it matches the requested
     * descriptor.
     */
    public @Nullable IInterface queryLocalInterface(@NonNull String descriptor) {
        if (mDescriptor != null && mDescriptor.equals(descriptor)) {
            return mOwner;
        }
        return null;
    }

初始化時，呼叫attachInterface()，
attachInterface()之后，相同行程呼叫queryLocalInterface()的時候就能找到這個Binder，
在下面asInterface()中，就用到了queryLocalInterface()，

asInterface()

    public static com.example.bindservicetest.ITestServer asInterface(android.os.IBinder obj) {
      if ((obj == null)) {
        return null;
      }
      android.os.IInterface iin = obj.queryLocalInterface(DESCRIPTOR);//查找當前行程是否有這個binder
      if (((iin != null) && (iin instanceof com.example.bindservicetest.IServer))) {
        return ((com.example.bindservicetest.ITestServer) iin);
      }
      return new com.example.bindservicetest.ITestServer.Stub.Proxy(obj);
    }

用于將服務端的IBinder物件轉化成ITestServer物件，
如果是server和client行程相同，那么會直接通過queryLocalInterface(DESCRIPTOR)找到Binder回傳，這里回傳的其實就是Stub物件，
如果server和client在不同行程，那么會回傳一個封裝后的Proxy物件，

asBinder()

    @Override public android.os.IBinder asBinder() {
      return this;//繼承自IInterface，回傳當前Stub的binder物件
    }

回傳Stub自己，
在Proxy中回傳的是遠端行程的Binder，

onTransact()

    @Override
    public boolean onTransact(int code, android.os.Parcel data, android.os.Parcel reply, int flags)
        throws android.os.RemoteException {
      java.lang.String descriptor = DESCRIPTOR;
      switch (code) {
        case INTERFACE_TRANSACTION: {
          reply.writeString(descriptor);
          return true;
        }
        case TRANSACTION_testFunction: {
          data.enforceInterface(descriptor);//需要傳遞DESCRIPTOR，到另一個行程可以找到對應的Binder
          java.lang.String _arg0;
          _arg0 = data.readString();//讀取引數
          int _result = this.testFunction(_arg0);//運行
          reply.writeNoException();
          reply.writeInt(_result);//寫入回傳值
          return true;
        }
        default: {
          return super.onTransact(code, data, reply, flags);
        }
      }
    }

實作了被IPC呼叫后的邏輯，
一個方法的呼叫在onTransact中一般有以下幾個邏輯：

從data中讀出引數
將讀出的引數帶入server的方法中，得到執行結果，
將執行結果寫入reply

引數和結果為什么讀寫都需要通過Parcel？
行程間通信由于資源不共享，因此無法直接傳遞物件，只能通過序列化在不同的空間拷貝兩份相同的資源，
而Parcel就是序列化的一種方案，

ITestServer.Stub.Proxy

    private static class Proxy implements com.example.bindservicetest.ITestServer {
      private final android.os.IBinder mRemote;

      Proxy(android.os.IBinder remote) {
        mRemote = remote;
      }

      @Override public android.os.IBinder asBinder() {
        return mRemote;//繼承自IInterface，回傳當前Proxy的binder物件
      }

      @Override public int testFunction(java.lang.String s) throws android.os.RemoteException {
        android.os.Parcel _data = android.os.Parcel.obtain();
        android.os.Parcel _reply = android.os.Parcel.obtain();
        int _result;
        try {
          _data.writeInterfaceToken(DESCRIPTOR);//需要傳遞DESCRIPTOR，到另一個行程可以找到對應的Binder
          _data.writeString(s);//寫入引數
          boolean _status =
              mRemote.transact(Stub.TRANSACTION_testFunction, _data, _reply, 0);//通過transact來IPC呼叫
          _reply.readException();
          _result = _reply.readInt();//讀取運行結果
        } finally {
          _reply.recycle();
          _data.recycle();
        }
        return _result;
      }
    }

Proxy初始化

      private final android.os.IBinder mRemote;

      Proxy(android.os.IBinder remote) {
        mRemote = remote;
      }

Proxy在初始化的時候會參考server的IBinder，

asBinder()

      @Override public android.os.IBinder asBinder() {
        return mRemote;//繼承自IInterface，回傳當前Proxy的binder物件
      }

Proxy在asBinder的時候會回傳server的IBinder，
Stub在這個方法中會回傳this，

testFunction()

      @Override public int testFunction(java.lang.String s) throws android.os.RemoteException {
        android.os.Parcel _data = android.os.Parcel.obtain();
        android.os.Parcel _reply = android.os.Parcel.obtain();
        int _result;
        try {
          _data.writeInterfaceToken(DESCRIPTOR);//需要傳遞DESCRIPTOR，到另一個行程可以找到對應的Binder
          _data.writeString(s);//寫入引數
          boolean _status =
              mRemote.transact(Stub.TRANSACTION_testFunction, _data, _reply, 0);//通過transact來IPC呼叫
          _reply.readException();
          _result = _reply.readInt();//讀取運行結果
        } finally {
          _reply.recycle();
          _data.recycle();
        }
        return _result;
      }

Proxy呼叫testFunction，實際上是通過呼叫mRemote.transact()來觸發遠端Stub的onTransact()，
一般呼叫的步驟如下：

創建引數與回傳值的Parcel物件，將引數寫入Parcel，
呼叫mRemote.transact()，回傳值會寫入到Parcel物件中，
從Parcel物件中讀出回傳值并return，

總結

根據上文的分析，aidl自動生成的檔案的原始碼大概可以總結成下圖：

在這里插入圖片描述

基本步驟如下：

Client通過ServiceConnection獲取到Server的Binder，并且封裝成一個Proxy，
通過Proxy來同步呼叫IPC方法，同時通過Parcel將引數傳給Binder，最終觸發Binder的transact方法，
Binder的transact方法最侄訓觸發到Server上Stub的onTransact方法，
Server上Stub的onTransact方法中，會先從Parcel中決議中引數，然后將引數帶入真正的方法中執行，然后將結果寫入Parcel后傳回，
Client的Ipc方法中，執行Binder的transact時，是阻塞等待的，一直到Server邏輯執行結束后才會繼續執行，
當Server回傳結果后，Client從Parcel中取出回傳值，于是實作了一次IPC呼叫，

繼續探索

讀完本文，細心的讀者會發現本文還留有兩個較大的問題完全沒有提及：

ServiceConnection是如何獲取到Binder的
通過ServiceConnection獲取到的Binder是什么，或者說java層的Binder是什么

這兩點筆者后面的文章會繼續探索，有興趣的讀者可以自行探索或者歡迎持續關注，

轉載請註明出處，本文鏈接：https://www.uj5u.com/yidong/226887.html

標籤：其他

上一篇：AMD CPU 的電腦運行 Android Studio 模擬器時報錯 Failed to install Intel HAXM

下一篇：移動開發技術3：基于廣播組件的簡易音樂盒設計

由淺入深 學習 Android Binder（一）- AIDL

概述

Demo

MainActivity.java

RemoteTestService.java

IServer.aidl

AndroidManifest.xml

aidl自動生成的檔案

根據原始碼的簡潔版來決議

ITestServer 原始碼決議

ITestServer

ITestServer.Stub

DESCRIPTOR

TRANSACTION_testFunction

Stub初始化

asInterface()

asBinder()

onTransact()

ITestServer.Stub.Proxy

Proxy初始化

asBinder()

testFunction()

總結

繼續探索

由淺入深學習 Android Binder（一）- AIDL
