Android應用程式建立與AMS服務之間的通信程序
本篇博客撰寫思路總結和關鍵點說明:

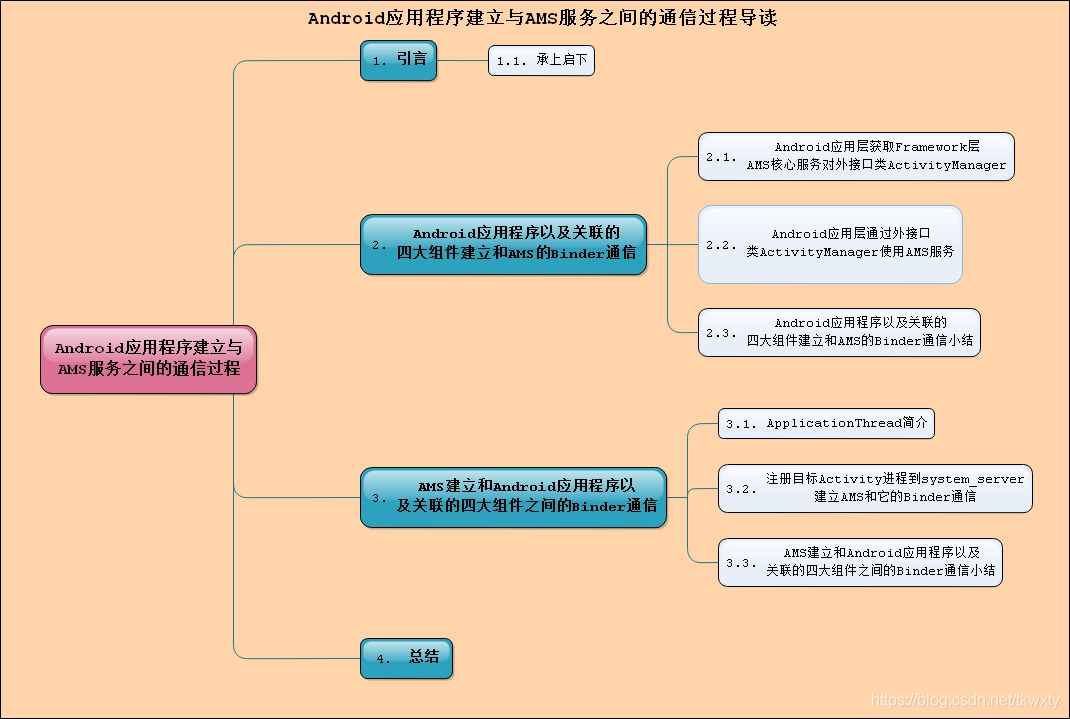

為了更加方便的讀者閱讀博客，通過導讀思維圖的形式將本博客的關鍵點列舉出來，從而方便讀者取舍和閱讀！
引言
??Android四大組件作為Android整個應用層框架的基石，其在Android中的地位是毋庸置疑的，而AMS(這里將ActivityManagerService簡稱AMS)做為四大組件啟動，管理的核心服務卻是運行在system_server行程中的，而我們的四大組件的啟動和管理，更有甚者我們四大組件所在應用程式的創建都離不開和AMS服務之間的跨行程互動程序，那么這兩個行程之間是怎么進行跨行程通信的呢，我想如果對于Android有一定了解的讀者肯定會脫口而出通過Binder通信，是的應用程式和AMS服務之間正是通過Binder進行通信的！而我們今天的博客將會重點分析二者之間是如何建立Binder通信邏輯的，即:
我們知道Binder通信有一個特點就是通常只能Binder客戶端請求Binder服務端，而不能反過來(注意這里的措辭是通常)！所以通常Binder客戶端和服務端之間想建立相互通信的關系，會借助匿名Binder，而我們這里的AMS和應用程式之間也是如此！
- Android應用程式以及關聯的四大組件建立和AMS的Binder通信
- AMS建立和應用程式及四大組件的Binder通信
注意:本篇的介紹是基于Android 7.xx平臺為基礎的，其中涉及的代碼路徑如下：
frameworks/base/services/core/java/com/android/server/am/
--- ActivityManagerService
frameworks/base/core/java/android/app/
---Activity.java
---ActivityThread
---ApplicationThreadNative.java
---IApplicationThread.java
---ActivityManagerNative.java
---IActivityManager.java
并且在后續的原始碼分析程序中為了簡述方便，會將做如下簡述:
- ApplicationThreadProxy簡稱為ATP
- ActivityManagerProxy簡稱為AMP
- ActivityManagerService簡稱為AMS
- ActivityManagerNative簡稱AMN
- ApplicationThreadNative簡稱ATN

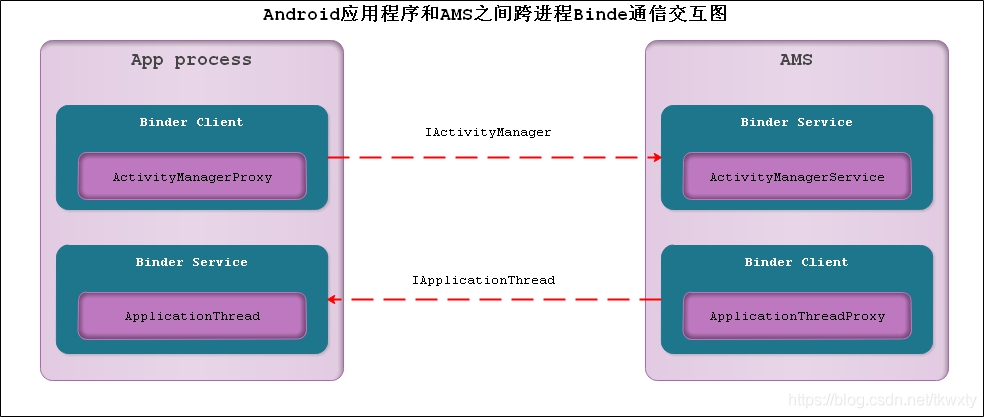

在正式開始分析前，我們先奉上Android應用程式和AMS之間跨行程Binde通信互動圖，也許下面的圖就能給讀者靈感，不待我分析就知道了今天的主題Android應用程式建立與AMS服務之間的通信程序了，
一.Android應用程式以及關聯的四大組件建立和AMS的Binder通信

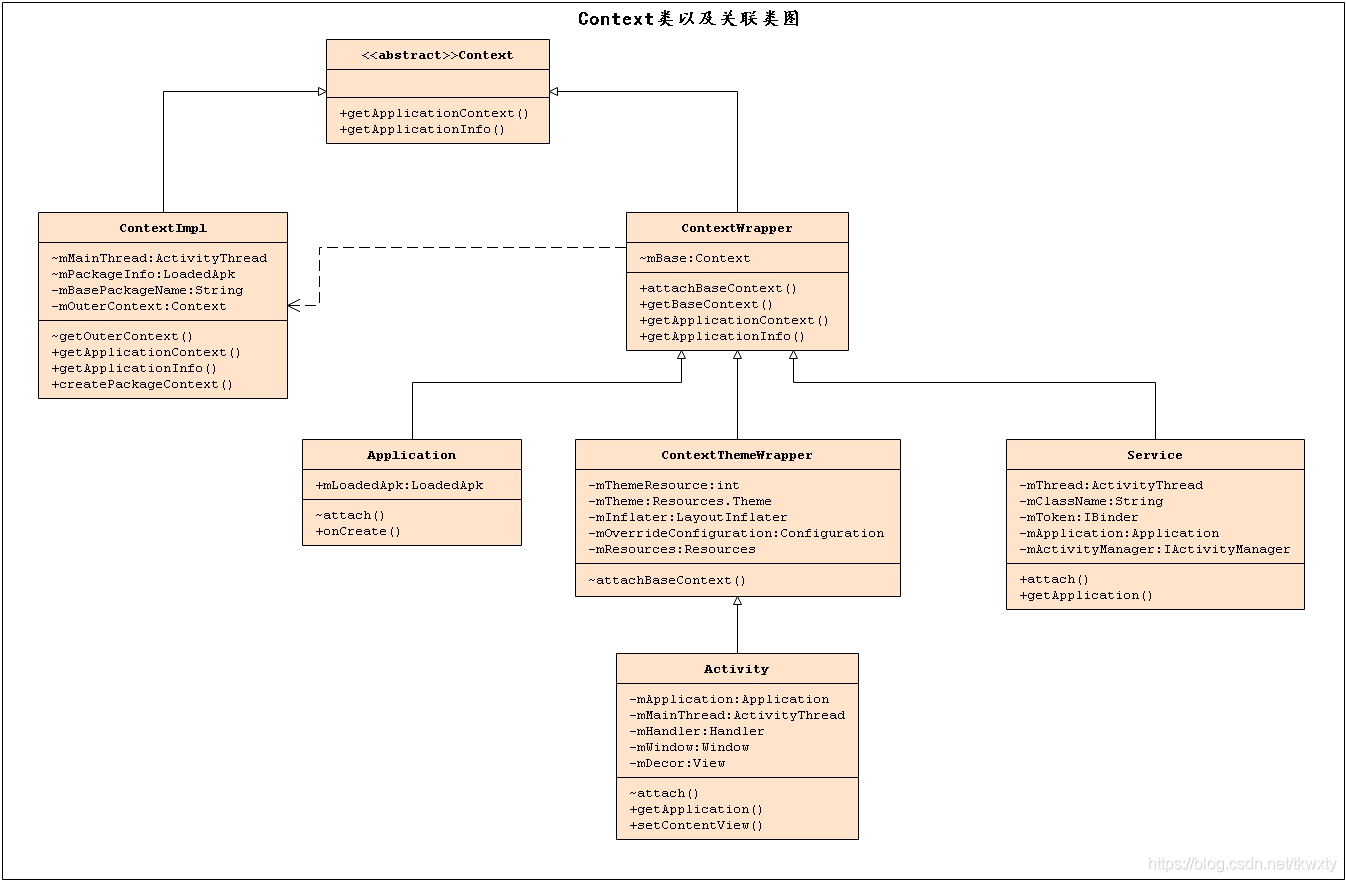

在正式開始相關的的分析之前，將要涉及到涉及到Context的繼承關系類圖，從下面的類圖中可以看出，Context是一個介面(提供了很多的介面方法)，ContextImp和ContextWrapper都是其實作類，我們常用的Activity、Service、Application都直接或間接繼承自ContextWrapper，
1.1 Android應用層獲取Framework層AMS核心服務對外介面類ActivityManager
??AMS做為Android Framework層的Binder核心服務，它被注冊到了servicemanager服務大管家里面，并且也和其它核心服務一樣在Android Framework的框架層提供了對應的SDK介面供應用程式呼叫AMS服務，而我們這里以在應用程式的Activity或者其子類中獲取AMS服務對外提供介面類為例說明:
ActivityManager mActivityManager = (ActivityManager) getSystemService(Context.ACTIVITY_SERVICE);
注意這里我們只是為了演示，其實Context背景關系已經為了提供了關于使用AMS服務的相關封裝介面，譬如startActivity()等
這里我們通過上面的類圖關系知道getSystemService()方法最侄訓呼叫到ContextThemeWrapper類的getSystemService中，原始碼如下：
//[ContextThemeWrapper.java]
@Override
public Object getSystemService(String name) {
if (LAYOUT_INFLATER_SERVICE.equals(name)) {
if (mInflater == null) {
mInflater = LayoutInflater.from(getBaseContext()).cloneInContext(this);
}
return mInflater;
}
return getBaseContext().getSystemService(name);
}
//[ContextWrapper.java]
public Context getBaseContext() {
return mBase;//注意這里的mBase指向了ContextImpl類
}
從上面的代碼可以看到getSystemService()方法最終都呼叫到了ContextImpl類中，而至于mBase為什么指向了ContextImpl實體，這里就不過多篇幅分析了可以參見博客初始化目標Activity并執行相關生命周期流程的2.3章節，這里我們直接來看ContextImpl中getSystemService()的實作，如下:
//[ContextImpl.java]
@Override
public Object getSystemService(String name) {
return SystemServiceRegistry.getSystemService(this, name);
}
這里又來了一個SystemServiceRegistry類，我們接著繼續分析看看它的處理邏輯！
//[SystemServiceRegistry.java]
private static final HashMap<Class<?>, String> SYSTEM_SERVICE_NAMES =
new HashMap<Class<?>, String>();
private static final HashMap<String, ServiceFetcher<?>> SYSTEM_SERVICE_FETCHERS =
new HashMap<String, ServiceFetcher<?>>();
public static Object getSystemService(ContextImpl ctx, String name) {
ServiceFetcher<?> fetcher = SYSTEM_SERVICE_FETCHERS.get(name);
return fetcher != null ? fetcher.getService(ctx) : null;
}
好像很簡單額，直接從SYSTEM_SERVICE_FETCHERS哈希串列中根據服務名稱進行查找，這里我們看下SYSTEM_SERVICE_FETCHERS是啥時候被填充的，我們接著查找：
//[SystemServiceRegistry.java]
private static <T> void registerService(String serviceName, Class<T> serviceClass,
ServiceFetcher<T> serviceFetcher) {
SYSTEM_SERVICE_NAMES.put(serviceClass, serviceName);
SYSTEM_SERVICE_FETCHERS.put(serviceName, serviceFetcher);
}
可以看到在registerService()方法中注冊了一系列的服務，我接著繼續查找看看那里呼叫了它！
//[SystemServiceRegistry.java]
static {
// Not instantiable.
private SystemServiceRegistry() { }
...
registerService(xxx);
registerService(Context.ACTIVITY_SERVICE, ActivityManager.class,
new CachedServiceFetcher<ActivityManager>() {
@Override
public ActivityManager createService(ContextImpl ctx) {
return new ActivityManager(ctx.getOuterContext(), ctx.mMainThread.getHandler());
}});
}
這里我們可以看到SystemServiceRegistry類的static靜態方法區中注冊了一系列的服務，而我們的ActivityManager實體物件也被注冊到了里面，支持我們就可以使用AMS相關的服務了，而其它的Android Framework層核心服務也數通過上述方法進行注冊，然后對外提供的，
不知道細心的讀者注意到了沒有這里的SystemServiceRegistry類，只有一個私有構造方法，那么說明他不能被實體化，那它是怎么被實體化的呢，或者說是怎么被加載然后執行static的靜態區的注冊方法呢，這個就要說我們我們的zygote預加載機制了，在Android Zygote行程啟動原始碼分析指南的的2.3章節我們知道zygote行程會呼叫preload()方法中會通過反射預加載一些類，而這其中就包括我們的SystemServiceRegistry，而我們的Android應用程式行程是由zygote行程范訓的所以繼承了zygote行程資源，所以它預加載的SystemServiceRegistry也被我們繼承到了，

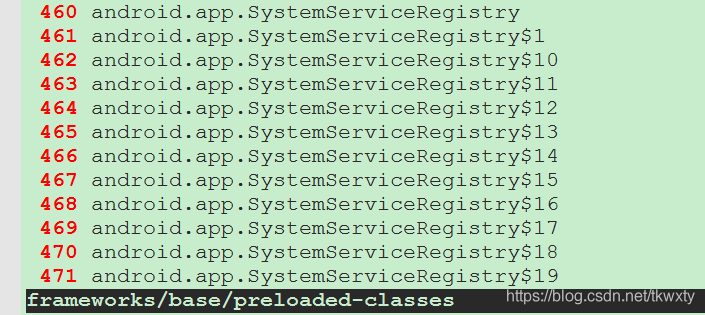

而我們知道zygote行程預加載的claess被定義在frameworks/base/preloaded-classes中,我們簡單看下就找到了SystemServiceRegistry身影，如下:
1.2 Android應用層通過外介面類ActivityManager使用AMS服務
??通過前面的一頓操作，我們獲取到了AMS服務對外的介面類ActivityManager，在正式開始分析Android應用程式是怎么通過它使用AMS服務之間，我們先來看看AMS的整體類圖框架圖，如下:
好了前面1.1章節我們最后獲取到了ActivityManager的實體物件，我們來看看其構造方法，如下:
//[ActivityManager.java]
/*package*/ ActivityManager(Context context, Handler handler) {
mContext = context;//感覺啥也沒有做，根本沒有和AMS搭上半毛錢關系
mHandler = handler;
}
尼瑪，這里的ActivityManager感覺和AMS服務沒有搭上半毛錢關系啊，是不是搞錯了啊！當然不是了，這里我們隨意抽取AcivityManager中的一個方法來看看，如下：
//[ActivityManager.java]
public List<RunningServiceInfo> getRunningServices(int maxNum)
throws SecurityException {
try {
return ActivityManagerNative.getDefault()
.getServices(maxNum, 0);
} catch (RemoteException e) {
throw e.rethrowFromSystemServer();
}
}
這里我們終于看到老熟人AMN了，這里牽涉到一個重要的方法AMN.getDefault()，其實它在我們的博客中 Android Binder框架實作之Java層獲取Binder服務原始碼分析已經有詳細的介紹和分析了，但是為了博客的連貫性還是簡單過下(主要是為了不太熟悉的小伙伴們)，
//ActivityManagerNative.java
static public IActivityManager getDefault() {
return gDefault.get();
}
這里的gDefault是Singleton物件實體，而Singleton我們可以看到是一個模板類物件，并且提供了一個單例方法，其定義如下：
//Singleton.java
public abstract class Singleton<T> {
private T mInstance;
protected abstract T create();
public final T get() {
synchronized (this) {
if (mInstance == null) {//采用單例模式
mInstance = create();
}
return mInstance;
}
}
}
我們將IActivityManager帶入Singleton，得到如下的create方法程序：
//ActivityManagerNative.java
private static final Singleton<IActivityManager> gDefault = new Singleton<IActivityManager>() {
protected IActivityManager create() {
//此處等價于IBinder b = new BinderProxy(new BpBinder(handle));
IBinder b = ServiceManager.getService("activity");
if (false) {
Log.v("ActivityManager", "default service binder = " + b);
}
//此處等價于IActivityManager am = new ActivityManagerProxy(new BinderProxy(new BpBinder(handle)))
IActivityManager am = asInterface(b);
if (false) {
Log.v("ActivityManager", "default service = " + am);
}
return am;
}
};
//注意此處我們的入參是BinderProxy型別，所以會走代理端
static public IActivityManager asInterface(IBinder obj) {
if (obj == null) {
return null;
}
IActivityManager in =
(IActivityManager)obj.queryLocalInterface(descriptor);
if (in != null) {
return in;
}
//即會走到此處
return new ActivityManagerProxy(obj);
}

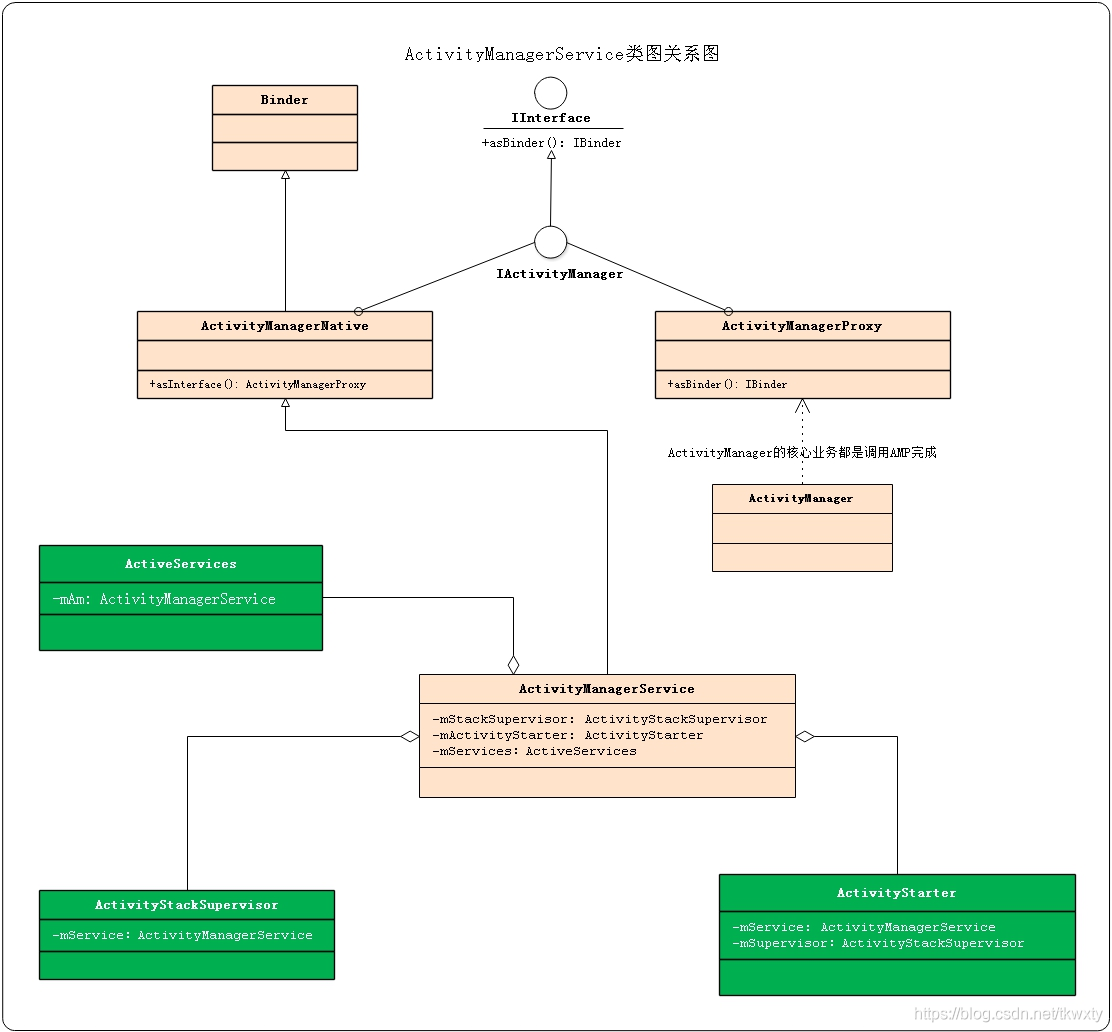

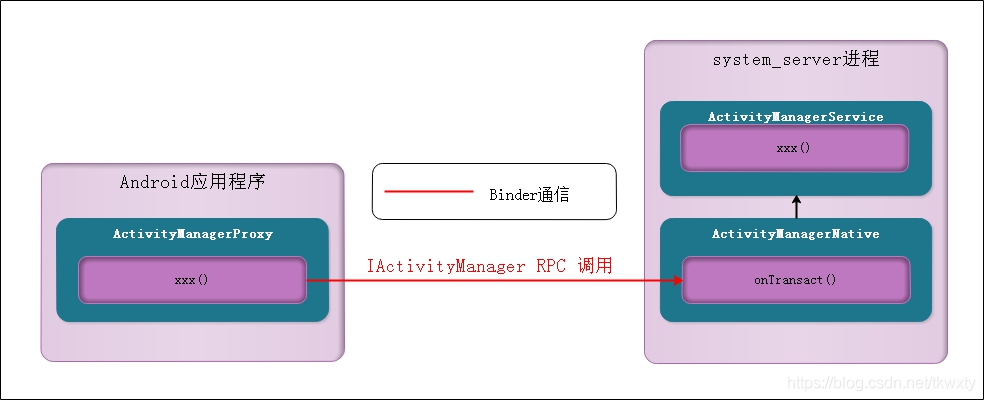

這里即最終經過層層轉換得到了AMS服務的代理端ActivityManagerProxy，進而借助它完成對AMS服務的RPC請求，
1.3 Android應用程式以及關聯的四大組件建立和AMS的Binder通信小結
??至此Android應用程式以及關聯的四大組件建立和AMS的Binder通信就已經建立了，其主要核心流程就是先通過Context背景關系環境獲取ActivityManager，然后ActivityManager借助AMS的代理端AMP來和AMS服務通信從而達到呼叫AMS服務的功能，而這里最最重要的就是AMN.getDefault()的呼叫邏輯了，這里我們對其小結一下：
- AMN.getDefault()最侄訓取了AMS的遠程Binder代理端AMP
- AMS的Binder通信程序中提供了一個IActivityManager服務業務層介面，AMP類與AMS類都實作了IActivityManager介面方法，區別不同給的是AMS端顯示了真正的具體服務，而AMP端是封裝了相關的通信傳輸邏輯，AMP作為Binder通信的服務代理端，而AMS作為Binder通信的服務端物體，根據Android Binder框架實作之Java層Binder服務跨行程呼叫原始碼分析，AMP.xxx()最終呼叫AMS.xxx()，整個流程圖如下：

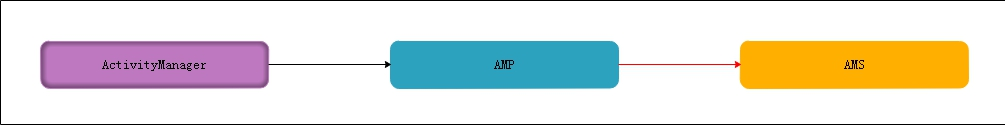

至此我們就建立了一條如下的通信道路線完成Android應用程式以及關聯的四大組件建立和AMS的Binder通信
這里我們需要注意的是其實對四大組件的常規操作，我們的Context背景關系環境已經為我么封裝好了相關的呼叫介面，譬如startActivity()，startService()等！但是其核心還是獲取AMS服務的代理端AMP，只是省略了獲取ActivityManager的流程罷了！
二.AMS建立和Android應用程式以及關聯的四大組件之間的Binder通信
??我們知道Android應用程式行程通常是AMS服務請求zygote行程fork出來的，Android應用程式被fork出來以后經過一些列的初始化最侄訓通過反射呼叫到ActivityThread.main()方法中(如果對此處邏輯不是很清楚的，詳見博客請求并創建目標Activity行程)，而我們AMS建立和Android應用程式以及關聯的四大組件之間的Binder通信正是在執行main()方法中進行的，
//[ActivityThread.java]
public static void main(String[] args) {
...
Environment.initForCurrentUser();
...
Process.setArgV0("<pre-initialized>");
//創建主執行緒looper
Looper.prepareMainLooper();
ActivityThread thread = new ActivityThread();
//attach到系統行程AMS服務，從而使AMS建立和應用程式的通信通道
thread.attach(false);//詳見章節2.1
if (sMainThreadHandler == null) {
sMainThreadHandler = thread.getHandler();
}
//主執行緒進入回圈狀態
Looper.loop();
throw new RuntimeException("Main thread loop unexpectedly exited");
}
2.1 ApplicationThread簡介

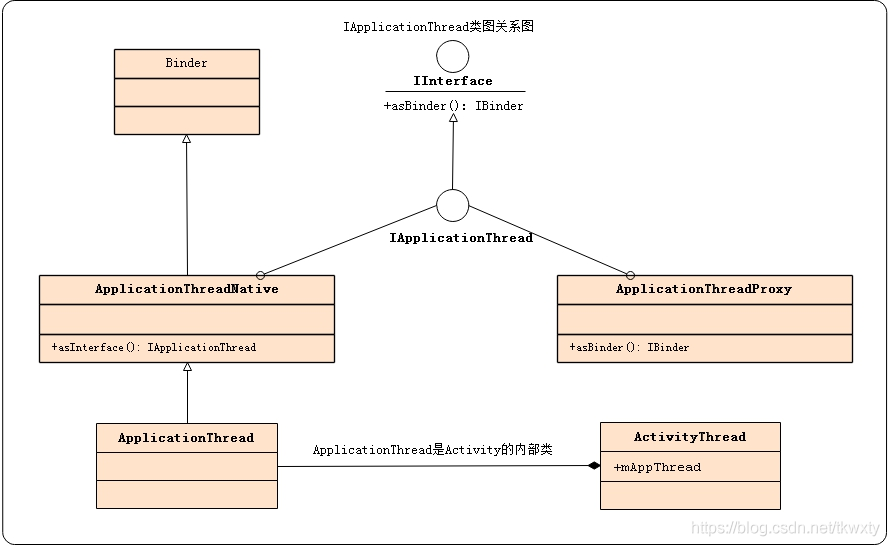

??在正式開始上述Binder通道建立之前，我們有必要來先了解了解ApplicationThread類實作了IApplicationThread介面，這里我們先來簡單看下IApplicationThread的定義，如下:
//[IApplicationThread.aidl]
public interface IApplicationThread extends IInterface {
void schedulePauseActivity(IBinder token, boolean finished, boolean userLeaving,
int configChanges, boolean dontReport) throws RemoteException;
void scheduleStopActivity(IBinder token, boolean showWindow,
int configChanges) throws RemoteException;
}
可以看到IApplicationThread定義的方法很多，絕大不是是和Android四大組件生命周期調度有關的，我們接著來看ApplicationThread類，它是一個匿名Binder類,其類圖關系圖如下:
如果對Binder特別是匿名/實名Binder還沒有了解的讀者強烈建議先閱讀一下該篇以及一系列的博客Android Binder框架實作之何為匿名/實名Binder，通過前面的博客我們應該知道匿名Binder有兩個比較重要的用途:
一個是拿到Binder代理端后可跨Binder呼叫物體端的方法介面(我們這里主要利用了這個功能 )
另一個作用便是在多個行程中標識同一個物件
這里的IApplicationThread與IActivityManager的Binder通信原理一樣，ATP作為Binder通信的客戶端，ATN作為Binder通信的服務端，其中ApplicationThread繼承ATN類，覆寫其中的部分方法，
2.2 注冊目標Activity行程到system_server建立AMS和它的Binder通信
??通過前面的章節我們了解匿名Binder服務ApplicationThread，而本章節將要分析它是怎么被實名Binder傳遞到system_server行程中然后建立起AMS和它的通信邏輯的，其核心的架構思想如下圖所示:
2.2.1 ActivityThread.attach(…)
??其實對于該方法，如果有閱讀過Android系統啟動之system_server行程創建大揭秘的小伙們應該不會陌生了，在system_server行程啟動的流程中也會呼叫它只是傳入的引數為true，而我們此時傳入的引數為false而已！用以區別是system_server行程發起的系結還是普通應用行程發起的系結，
//[ActivityThread.java]
final ApplicationThread mAppThread = new ApplicationThread();
private void attach(boolean system) {
sCurrentActivityThread = this;
mSystemThread = system;
if (!system) {
...
// 設定行程名，此時，還沒有ApplicationInfo，所以用<pre-initialized>來命名應用行程
android.ddm.DdmHandleAppName.setAppName("<pre-initialized>",
UserHandle.myUserId());
...
//獲取AMS服務端的遠程代理物件AMP
final IActivityManager mgr = ActivityManagerNative.getDefault();
try {
//通過Binder遠程呼叫AMS的attachApplication方法
mgr.attachApplication(mAppThread);//詳見章節
} catch (RemoteException ex) {
throw ex.rethrowFromSystemServer();
}
...
} else {//system_server行程會進入此分支
}
DropBox.setReporter(new DropBoxReporter());
//為ViewRootImpl注冊Config回呼介面
ViewRootImpl.addConfigCallback(new ComponentCallbacks2() {
...
});
}
上述方法執行的邏輯并不是很復雜，其主要就是兩點:
- 獲取AMS服務的遠程代理端AMP
- 接著通過AMP借助Binder呼叫AMS的方法attachApplication，注意這里傳遞的mAppThread是一個匿名Binder實體，因此可以作為跨行程傳遞的引數，這里的mAppThread物件存在于應用行程，但會被傳遞到系統行程，在系統行程看來，此時的mAppThread就是操作應用行程的一個通信工具，后續，系統行程system_server如果想要向應用行程發起跨行程呼叫，也都需要通過mAppThread這個物件來完成相關的調度，
并且關于上述的執行邏輯我們在Android四大組件之Activity啟動流程原始碼實作詳解(一)中2.4章節已經有過詳細的分析了，這里就不詳細贅述了，并且如果小伙們對于什么是匿名Binder以及怎么傳遞的有不了解的小伙們，這篇博客Android Binder框架實作之何為匿名/實名Binder有詳細分析就不過多歪歪了！

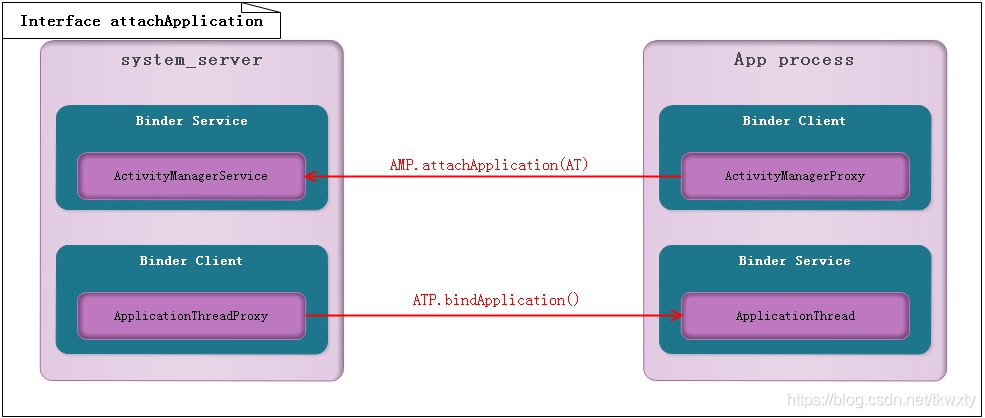

關于上述整個Binder IPC呼叫流程，可以使用如下偽代碼來簡述：
AMP.attachApplication(...)--->
BinderProxy.transact(...) --->
BpBinder.transact(...)--->
binder驅動傳輸--->
JavaBBinder.onTransact(...)--->
AMN.onTransact(..)--->
AMN.attachApplication(...) --->
AMS.attachApplication(...) --->
2.2.2 AMS.attachApplication(…)系統system_server行程處理attachApplication請求
??在這里AMS回應了目標Activity行程的attachApplication系結請求，注意此時的attachApplication是執行在Binder執行緒中的，
//[ActivityManagerService.java]
public final void attachApplication(IApplicationThread thread) {
synchronized (this) {
//獲取呼叫行程端pid
int callingPid = Binder.getCallingPid();
final long origId = Binder.clearCallingIdentity();
//attachApplicationLocked進行進一步處理
attachApplicationLocked(thread, callingPid);
Binder.restoreCallingIdentity(origId);
}
}
上述方法比較簡單，接著呼叫attachApplicationLocked進行下一步的處理，注意此時多傳入了一個引數pid，并且這里還有一點主要注意的是此時的引數型別IApplicationThread已經變成了匿名Binder的代理端了ATP了，IApplicationThread它串聯起了AMS對App行程的生命周期及其其它的控制，
我們接著繼續分析，attachApplicationLocked原始碼數量有點多啊(沒有啥的、我們只關心我們所關心的)！
//[ActivityManagerService.java]
private final boolean attachApplicationLocked(IApplicationThread thread,
int pid) {
ProcessRecord app;
long startTime = SystemClock.uptimeMillis();
/*
根據PID映射應用行程的ProcessRecord物件
那么此處的ProcessRecord是什么時候創建并加入到mPidsSelfLocked中的呢，這個在該系列博客的五中有詳細描述
*/
if (pid != MY_PID && pid >= 0) {
synchronized (mPidsSelfLocked) {
app = mPidsSelfLocked.get(pid);
}
} else {
app = null;
}
...
//將目標Activity行程的IApplicationThread匿名Binder代理端系結到ProcessRecord物件
app.makeActive(thread, mProcessStats);
/****************************************************/
//這里為了演示方便，直接給出原始碼
//[ProcessRecord.java]
public void makeActive(IApplicationThread _thread, ProcessStatsService tracker) {
if (thread == null) {
...
}
thread = _thread;
}
/****************************************************/
//繼續進行其它的對ProcessRecord的賦值
app.curAdj = app.setAdj = app.verifiedAdj = ProcessList.INVALID_ADJ;
app.curSchedGroup = app.setSchedGroup = ProcessList.SCHED_GROUP_DEFAULT;
app.forcingToForeground = null;
updateProcessForegroundLocked(app, false, false);
app.hasShownUi = false;
app.debugging = false;
app.cached = false;
app.killedByAm = false;
...
try {
...
//省略debug和性能優化等相關配置的代碼，這里就不贅述了
//這里又是老熟人了，一路分析過來見過很多次了，此處發起跨行程呼叫，將一堆的資訊傳遞給目標Activity應用行程
//立即使用了傳遞過來的匿名Binder，呼叫到了ActivityThread中
thread.bindApplication(processName, appInfo, providers, app.instrumentationClass,
profilerInfo, app.instrumentationArguments, app.instrumentationWatcher,
app.instrumentationUiAutomationConnection, testMode,
mBinderTransactionTrackingEnabled, enableTrackAllocation,
isRestrictedBackupMode || !normalMode, app.persistent,
new Configuration(mConfiguration), app.compat,
getCommonServicesLocked(app.isolated),
mCoreSettingsObserver.getCoreSettingsLocked());//詳見第二大章節
updateLruProcessLocked(app, false, null);
...
} catch (Exception e) {//例外處理
...
}
return true;
}
我們這里只重點關心IApplicationThread 代理端的處理，在傳遞到AMS服務以后將其保存到了每個應用行程在AMS服務端的記錄ProcessRecord的thread中，從而AMS后續可以繼續使用該Binder代理端來對Android應用程式和四大組件進行相關的調度，這不后面立即來了一個thread.bindApplication的調度，當然AMS服務中并不單單只有此處的呼叫，我們簡單搜索一下能發現許多，如下:
frameworks/base/services/core/java/com/android/server/am/ActivityManagerService.java:2107: r.app.thread.scheduleEnterAnimationComplete(r.appToken);
frameworks/base/services/core/java/com/android/server/am/ActivityManagerService.java:2855: procs.add(app.thread.asBinder());
frameworks/base/services/core/java/com/android/server/am/ActivityManagerService.java:4289: app.thread.scheduleTrimMemory(level);
frameworks/base/services/core/java/com/android/server/am/ActivityManagerService.java:4723: activityToCallback.app.thread.scheduleLocalVoiceInteractionStarted(activity,
frameworks/base/services/core/java/com/android/server/am/ActivityManagerService.java:5372: app.thread.asBinder() == thread.asBinder()) {
frameworks/base/services/core/java/com/android/server/am/ActivityManagerService.java:6089: app.thread.scheduleSuicide();
frameworks/base/services/core/java/com/android/server/am/ActivityManagerService.java:11625: app.thread.scheduleInstallProvider(pi);
frameworks/base/services/core/java/com/android/server/am/ActivityManagerService.java:12579: activity.app.thread.requestAssistContextExtras(activity.appToken, pae,
frameworks/base/services/core/java/com/android/server/am/ActivityManagerService.java:15464: r.app.thread.dumpActivity(tp.getWriteFd().getFileDescriptor(),
frameworks/base/services/core/java/com/android/server/am/ActivityManagerService.java:17100: capp.thread.unstableProviderDied(conn.provider.provider.asBinder());
frameworks/base/services/core/java/com/android/server/am/ActivityManagerService.java:19295: app.thread.scheduleConfigurationChanged(configCopy);
frameworks/base/services/core/java/com/android/server/am/ActivityManagerService.java:20416: app.thread.scheduleLowMemory();
frameworks/base/services/core/java/com/android/server/am/ActivityManagerService.java:20418: app.thread.processInBackground();
frameworks/base/services/core/java/com/android/server/am/ActivityManagerService.java:20785: app.thread.setProcessState(app.repProcState);
frameworks/base/services/core/java/com/android/server/am/ActivityManagerService.java:21431: app.thread.scheduleTrimMemory(curLevel);
frameworks/base/services/core/java/com/android/server/am/ActivityManagerService.java:21468: app.thread.scheduleTrimMemory(
frameworks/base/services/core/java/com/android/server/am/ActivityManagerService.java:21486: app.thread.scheduleTrimMemory(level);
frameworks/base/services/core/java/com/android/server/am/ActivityManagerService.java:21497: app.thread.scheduleTrimMemory(fgTrimLevel);
frameworks/base/services/core/java/com/android/server/am/ActivityManagerService.java:21523: app.thread.scheduleTrimMemory(
frameworks/base/services/core/java/com/android/server/am/ActivityManagerService.java:21657: + (app.thread != null ? app.thread.asBinder() : null)
frameworks/base/services/core/java/com/android/server/am/ActivityManagerService.java:21663: app.thread.scheduleExit();
frameworks/base/services/core/java/com/android/server/am/ActivityStackSupervisor.java:1343: app.thread.scheduleLaunchActivity(new Intent(r.intent), r.appToken,
frameworks/base/services/core/java/com/android/server/am/ActivityStackSupervisor.java:3027: top.app.thread.scheduleBackgroundVisibleBehindChanged(top.appToken, visible);
frameworks/base/services/core/java/com/android/server/am/ActivityStackSupervisor.java:3465: r.app.thread.dumpActivity(tp.getWriteFd().getFileDescriptor(),
frameworks/base/services/core/java/com/android/server/am/ActiveServices.java:1457: r.app.thread.scheduleBindService(r, i.intent.getIntent(), rebind,
frameworks/base/services/core/java/com/android/server/am/ActiveServices.java:1877: app.thread.scheduleCreateService(r, r.serviceInfo,
frameworks/base/services/core/java/com/android/server/am/ActiveServices.java:1985: r.app.thread.scheduleServiceArgs(r, si.taskRemoved, si.id, flags, si.intent);
frameworks/base/services/core/java/com/android/server/am/ActiveServices.java:2079: r.app.thread.scheduleUnbindService(r,
frameworks/base/services/core/java/com/android/server/am/ActiveServices.java:2135: r.app.thread.scheduleStopService(r);
frameworks/base/services/core/java/com/android/server/am/ActiveServices.java:2240: s.app.thread.scheduleUnbindService(s, b.intent.intent.getIntent());
frameworks/base/services/core/java/com/android/server/am/ActiveServices.java:3436: r.app.thread.dumpService(tp.getWriteFd().getFileDescriptor(), r, args);
frameworks/base/services/core/java/com/android/server/am/BroadcastQueue.java:269: r.receiver = app.thread.asBinder();
frameworks/base/services/core/java/com/android/server/am/BroadcastQueue.java:286: app.thread.scheduleReceiver(new Intent(r.intent), r.curReceiver,
frameworks/base/services/core/java/com/android/server/am/BroadcastQueue.java:476: app.thread.scheduleRegisteredReceiver(receiver, intent, resultCode,
frameworks/base/services/core/java/com/android/server/am/ActivityRecord.java:464: app.thread.scheduleActivityConfigurationChanged(
frameworks/base/services/core/java/com/android/server/am/ActivityRecord.java:477: app.thread.scheduleMultiWindowModeChanged(appToken, !task.mFullscreen);
frameworks/base/services/core/java/com/android/server/am/ActivityRecord.java:488: app.thread.schedulePictureInPictureModeChanged(
frameworks/base/services/core/java/com/android/server/am/ActivityRecord.java:962: app.thread.scheduleNewIntent(
frameworks/base/services/core/java/com/android/server/am/ActivityRecord.java:1322: app.thread.scheduleSleeping(appToken, _sleeping);
frameworks/base/services/core/java/com/android/server/am/CompatModePackages.java:379: app.thread.updatePackageCompatibilityInfo(packageName, ci);
frameworks/base/services/core/java/com/android/server/am/ActivityStack.java:1160: prev.app.thread.schedulePauseActivity(prev.appToken, prev.finishing,
frameworks/base/services/core/java/com/android/server/am/ActivityStack.java:1935: r.app.thread.scheduleWindowVisibility(r.appToken, false);
frameworks/base/services/core/java/com/android/server/am/ActivityStack.java:1998: r.app.thread.scheduleWindowVisibility(r.appToken, true);
frameworks/base/services/core/java/com/android/server/am/ActivityStack.java:2015: r.app.thread.scheduleOnNewActivityOptions(r.appToken, r.returningOptions);
frameworks/base/services/core/java/com/android/server/am/ActivityStack.java:2065: waitingActivity.app.thread.scheduleTranslucentConversionComplete(
frameworks/base/services/core/java/com/android/server/am/ActivityStack.java:2536: next.app.thread.scheduleSendResult(next.appToken, a);
frameworks/base/services/core/java/com/android/server/am/ActivityStack.java:2553: next.app.thread.scheduleNewIntent(
frameworks/base/services/core/java/com/android/server/am/ActivityStack.java:2570: next.app.thread.scheduleResumeActivity(next.appToken, next.app.repProcState,
frameworks/base/services/core/java/com/android/server/am/ActivityStack.java:3238: r.app.thread.scheduleSendResult(r.appToken, list);
frameworks/base/services/core/java/com/android/server/am/ActivityStack.java:3344: r.app.thread.scheduleStopActivity(r.appToken, r.visible, r.configChangeFlags);
frameworks/base/services/core/java/com/android/server/am/ActivityStack.java:3465: r.app.thread.scheduleLocalVoiceInteractionStarted((IBinder) r.appToken,
frameworks/base/services/core/java/com/android/server/am/ActivityStack.java:4072: r.app.thread.scheduleDestroyActivity(r.appToken, r.finishing,
frameworks/base/services/core/java/com/android/server/am/ActivityStack.java:4166: r.app.thread.scheduleCancelVisibleBehind(r.appToken);
frameworks/base/services/core/java/com/android/server/am/ActivityStack.java:4821: r.app.thread.scheduleRelaunchActivity(r.appToken, results, newIntents, changes,
2.3 AMS建立和Android應用程式以及關聯的四大組件之間的Binder通信小結
??至此AMS建立和Android應用程式以及關聯的四大組件之間的Binder通信就到這里就告一段落了，它最終是借助匿名Binder的代理端ATP完成了這一切！分析完結我們發現無論是AMS和應用程式通信還是應用程式和AMS之間的通信都是通過Binder的邏輯進行的，只不過一個是實名Binder通信一個是匿名Binder通信而已，所以Android原始碼的原始碼學習一定是繞不開Binder的，讀者一定要有所掌握不然真的很難深入理解Android原始碼的一些設計理念，
總結
??Android應用程式建立與AMS服務之間的通信程序到這里就要完結了，通過前面的介紹我們知道了Android應用程式和AMS之間的互動主要是通過IApplicationThread與IActivityManager這兩個介面來完成的，IActivityManager實作了Android應用程式到AMS之間通信，而IApplicationThread實作了AMS到Android應用程式之間的通信，但是我們這里發現了無論是借助于那個介面，最終都脫離不了Binder通信，所以所以Android原始碼的原始碼學習一定是繞不開Binder的，讀者一定要有所掌握不然真的很難深入理解Android原始碼的一些設計理念(打個廣告，可以看看我的系列博客Android Binder框架學習系列博客)，好了，青山不改綠水長流先到這里了，如果本博客對你有所幫助，麻煩關注或者點個贊，如果覺得很爛也可以踩一腳！謝謝各位了！！
轉載請註明出處，本文鏈接：https://www.uj5u.com/yidong/232123.html
標籤：其他
下一篇：iOS開發之轉盤選單—Swift
