文章目錄

基本知識
- 事件傳遞的三個主體
- 事件分發機制相關三個經典函式
- 事件分發機制四個經典事件
事件分發機制場景
- 不攔截、不消費
- ViewGroup攔截、無消費
- ViewGoup消費，不攔截
原始碼分析
- Activity的dispatchTouchEvent()原始碼
- ViewGroup的dispatchTouchEvent()原始碼
- - - 總體邏輯分析
    - 具體分析一
    - 具體分析二
- View的dispatchTouchEvent()原始碼
總結

基本知識

事件傳遞的三個主體

Activity、ViewGroup、View

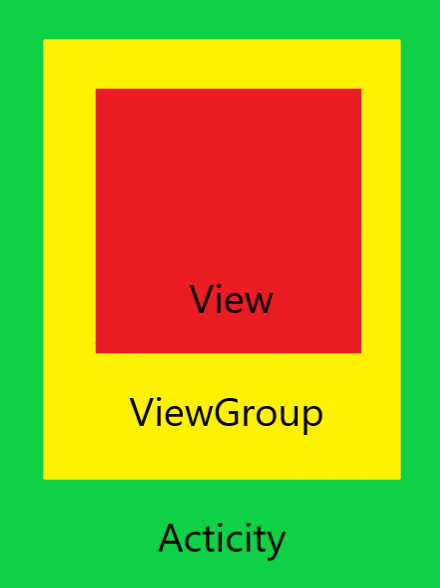

他們三個的嵌套關系一般是這樣：

但是還要明白的是：

ViewGroup當然可以嵌套ViewGroup，即ViewGroup也可以是另一個ViewGroup的子View，

ViewGroup其實是繼承于View，是View的子類，

事件分發機制相關三個經典函式

dispatchTouchEvent()：分發函式
onInterceptTouchEvent()：攔截函式
onTouchEvent()：消費函式

它們的功能和它們名字一樣，其中攔截函式是ViewGroup獨有的，其它兩個函式在上面說的三個主體都存在，

事件分發機制四個經典事件

ACTION_DOWN
ACTION_MOVE
ACTION_UP
ACTION_CANCLE

意如其名

事件分發機制場景

參考文章：https://blog.csdn.net/caifengyao/article/details/65437695?utm_medium=distribute.pc_relevant_t0.none-task-blog-BlogCommendFromMachineLearnPai2-1.channel_param&depth_1-utm_source=distribute.pc_relevant_t0.none-task-blog-BlogCommendFromMachineLearnPai2-1.channel_param

不攔截、不消費

當三個主體的任何函式的回傳值都不做任何處理時，即不攔截、不消費：

可見：

對于down事件：我會從外層一層層地分發下去(Activity->ViewGroup->view)，看看
down不消費，move，up我就不傳遞去了

ViewGroup攔截、無消費

當在ViewGroup使onInterceptTouchEvent()回傳true，即ViewGroup對事件進行攔截時：

可見：

事件被攔截之后就不會往下分發

ViewGoup消費，不攔截

當在ViewGroup使onTouchEvent()回傳true，即ViewGroup對事件進行消費時：

可見：

當down被消費了就不會往上冒
move up不會往下發，而是直接分發給消費者，

原始碼分析

具體代碼怎么實作？主要是看分發函式dispatchTouchEvent()，接下來我們看看 三個主體的dispatchTouchEvent() 原始碼分析

Activity的dispatchTouchEvent()原始碼

public boolean dispatchTouchEvent(MotionEvent ev) {
	if (ev.getAction() == MotionEvent.ACTION_DOWN) {
	    onUserInteraction();//這是一個空方法
	}
	//主要看這一句
	//getWindow().superDispatchTouchEvent(ev)
	//這句函式呼叫的時DecorView的superDispatchTouchEvent()
	//而DecorView繼承于ViewGroup
	if (getWindow().superDispatchTouchEvent(ev)) {
	    return true;
	}
	return onTouchEvent(ev);
}

代碼中我寫了注釋，我們可以得出下面的結論：

getWindow().superDispatchTouchEvent(ev)，實際是呼叫了一個ViewGroup的dispatchTouchEvent()
getWindow().superDispatchTouchEvent(ev)回傳true,說明有子View消費該事件(為什么呢？我們要分析完ViewGroup的dispatchTouchEvent()才知道，但現在可以暫時給出這個結論)；這個子View可能是某個ViewGroup或者View，
如果有子view消費該事件則回傳true，否則呼叫自身的onTouchEvent(ev)，即把事件分發給自己，

ViewGroup的dispatchTouchEvent()原始碼

ViewGroup的dispatchTouchEvent()原始碼很長，我參考了https://blog.csdn.net/wolinxuebin/article/details/53057075
之后得出一些小結，現在貼出一部分，一段一段分析，

總體邏輯分析

我把部分代碼和具體邏輯去掉，看它的空架子

//這是一個單鏈表，我暫時理解為用于存放回應了DOWN的事件
private TouchTarget mFirstTouchTarget;

public boolean dispatchTouchEvent(MotionEvent ev) {
	...
	//判斷是否是模糊視窗，如果是視窗，則表示不希望處理改事件，(如dialog后的視窗)
	if (onFilterTouchEventForSecurity(ev)) {
	    // 清空之前的狀態
	    if (actionMasked == MotionEvent.ACTION_DOWN) {}

	    //檢查是否需要攔截
	    final boolean intercepted;
	    if (actionMasked == MotionEvent.ACTION_DOWN
	            || mFirstTouchTarget != null) {} else {}

	    //檢查是否要取消，即標記了PFLAG_CANCEL_NEXT_UP_EVENT 或者 當前是一個Cancel事件
	    final boolean canceled = resetCancelNextUpFlag(this)
	            || actionMasked == MotionEvent.ACTION_CANCEL;

	    //不用取消，無需攔截，則進行事件分發
	    if (!canceled && !intercepted) {
	       //分發DOWN事件
	        if (actionMasked == MotionEvent.ACTION_DOWN
	                || (split && actionMasked == MotionEvent.ACTION_POINTER_DOWN)
	                || actionMasked == MotionEvent.ACTION_HOVER_MOVE) {
	           //分發DOWN給child
	            if (newTouchTarget == null && childrenCount != 0) {

	            }

	            //如果沒有child相應該事件，則將此事件交給最近加入的target？
	            //這里不是很懂，如果沒有child回應，那么mFirstTouchTarget也是null呀
	            if (newTouchTarget == null && mFirstTouchTarget != null) {

	            }
	        }
	    }

	    //mFirstTouchTarget為空表明沒有child回應這個事件，則分發給自己
	    if (mFirstTouchTarget == null) {}
	    //按照mFirstTouchTarget分發
	    else {}

    }
	...
	//如果自身或者child消費了事件則回傳true,否則回傳false
	return handled;
}

關于決議看代碼中的注釋，接下來看看其中幾段邏輯具體怎么實作的，

具體分析一

看一下分發給DOWN給子View的具體邏輯：

//分發DOWN給child
if (newTouchTarget == null && childrenCount != 0) {

	// 對子Views進行排序,有兩種方式：1、按照Z軸，2、按照draw
	final ArrayList<View> preorderedList = buildTouchDispatchChildList();
	final boolean customOrder = preorderedList == null
	        && isChildrenDrawingOrderEnabled();
	final View[] children = mChildren;

	//遍歷子View
	for (int i = childrenCount - 1; i >= 0; i--) {
		//這里兩行代碼，簡單的理解根據不同的排列選項（1、view添加到 2、view的draw順序 3、viewZ 軸順序）
	    final int childIndex = getAndVerifyPreorderedIndex(
	            childrenCount, i, customOrder);
	    final View child = getAndVerifyPreorderedView(
	            preorderedList, children, childIndex);

		//canViewReceivePointerEvents 判斷child是否為visiable 或者 是否有影片
        //isTransformedTouchPointInView 判斷x, y是否在view的區域內（如果是執行了補間影片 則x，y會通過獲取的matrix變換值
        // 換算當相應的區域，這也是為什么補間影片的觸發區域不隨著影片而改變）
	    if (!child.canReceivePointerEvents()
	            || !isTransformedTouchPointInView(x, y, child, null)) {
	        continue;
	    }

		//如果chile已經在mFirstTouchTarget單鏈表里面，結束回圈
	    newTouchTarget = getTouchTarget(child);
	    if (newTouchTarget != null) {
	        // Child is already receiving touch within its bounds.
	        // Give it the new pointer in addition to the ones it is handling.
	        newTouchTarget.pointerIdBits |= idBitsToAssign;
	        break;
	    }

		//判斷child的dispatchTouchEvent()是否會回傳true，如果是true，將child加入單鏈表，然后結束回圈
		//dispatchTransformedTouchEvent(ev, false, child, idBitsToAssign)會呼叫child的dispatchTouchEvent()
	    resetCancelNextUpFlag(child);
	    if (dispatchTransformedTouchEvent(ev, false, child, idBitsToAssign)) {
	        // Child wants to receive touch within its bounds.
	        mLastTouchDownTime = ev.getDownTime();
	        if (preorderedList != null) {
	            // 找到childIndex所代表的child的最原始的index
	            for (int j = 0; j < childrenCount; j++) {
	                if (children[childIndex] == mChildren[j]) {
	                    mLastTouchDownIndex = j;
	                    break;
	                }
	            }
	        } else {
	            mLastTouchDownIndex = childIndex;
	        }

			//將相應該事件的child包裝成一個Target，添加到mFirstTouchTarget鏈表中
	        mLastTouchDownX = ev.getX();
	        mLastTouchDownY = ev.getY();
	        newTouchTarget = addTouchTarget(child, idBitsToAssign);
	        alreadyDispatchedToNewTouchTarget = true;
	        break;
	    }
	}
}

這里我只貼出部分的代碼，決議都在注釋，可以看到，mFirstTouchTarget鏈表只存在一個值，就是回應了事件的那個child，

具體分析二

//這一段的要么分發down給自己要么按照單鏈表分發move、up
//偽代碼
//
if (mFirstTouchTarget == null) {
    //沒有child回應事件，則分發給自己，handled將作為回傳值回傳，
    handled = dispatchTransformedTouchEvent(ev, canceled, null,
            TouchTarget.ALL_POINTER_IDS);
} else {
    // Dispatch to touch targets, excluding the new touch target if we already
    // dispatched to it.  Cancel touch targets if necessary.
    TouchTarget predecessor = null;
    TouchTarget target = mFirstTouchTarget;
    while (target != null) {
        final TouchTarget next = target.next;
        //在前面Down事件處理中，已經將這個事件交給newTouchTarget處理過了，就不重復處理了
        if (alreadyDispatchedToNewTouchTarget && target == newTouchTarget) {
            handled = true;
        } else {
        	//這里其實是分發move和up事件，因為down事件在前面已經處理完了，不會進入這里
        	//再次判定是否需要cancel,因為有可能在move程序事件被攔截
            final boolean cancelChild = resetCancelNextUpFlag(target.child)
                    || intercepted;
            if (dispatchTransformedTouchEvent(ev, cancelChild,
                    target.child, target.pointerIdBits)) {
                handled = true;
            }
            //如果cancel,回收鏈表節點空間，最后使mFirstTouchTarget置null
            if (cancelChild) {
                if (predecessor == null) {
                    mFirstTouchTarget = next;
                } else {
                    predecessor.next = next;
                }
                target.recycle();
                target = next;
                continue;
            }
        }
        predecessor = target;
        target = next;
    }
}

View的dispatchTouchEvent()原始碼

同樣的，我省略了部分代碼，決議看注釋

public boolean dispatchTouchEvent(MotionEvent event) {
	boolean result = false;

	if (onFilterTouchEventForSecurity(event)) {
	    //如果設定了onTouchListener，會先呼叫onTouch()
	    ListenerInfo li = mListenerInfo;
	    if (li != null && li.mOnTouchListener != null
	            && (mViewFlags & ENABLED_MASK) == ENABLED
	            && li.mOnTouchListener.onTouch(this, event)) {
	        result = true;
	    }

		//呼叫onTouchEvent()
	    if (!result && onTouchEvent(event)) {
	        result = true;
	    }
	}
	return result;
}

可以看到：

View的dispatchTouchEvent()的回傳值取決于onTouch()或onTouchEvent()，也就是有沒有消費該事件，
如果onTouch()回傳true的話就不會呼叫onTouchEvent()，這就是為什么有些博客寫onTouch()優先于onTouchEvent()，

總結

分析原始碼就可以知道前面說的三種場景是怎么回事了，

有點像皇帝派任務，皇帝說現在有個好活兒，但是不知道誰要接這個活兒，于是派了一個小太監去探測一下；
小太監先去找宰相，宰相又讓他去找知府，知府讓他去找衙門小兵，

這里面皇帝就像Acticity、各級官員就像ViewGroup、小兵就像View、而小太監就像DOWN事件，活兒就是跟著DOWN后面的MOVE和UP事件，

不攔截、不消費：小太監一層層找到小兵后，沒有一個小兵想接這個活兒（一層層分發DOWN事件），于是小兵沿路回傳報告給知府、知府也不想做就報告給宰相，宰相不想做就回去報告給皇帝，皇帝說沒人做那我看看自己能不能做吧（DOWN事件回到Activity派給自己，MOVE、UP也不再分發而是直接派給自己）
ViewGroup攔截、不消費：宰相讓小太監找到知府的時候, 這個知府有點霸道直接把小太監攔下了，小太監就就不再繼續通知下級人員了（攔截事件），但是呢這個官員只是單純攔下了小太監但他并不想接這個活兒，于是小兵還是沿路回去報告給說下面沒人接活，最侄訓是傳回給皇帝說沒人做那我看看自己能不能做（MOVE、UP不再分發直接派給自己）
ViewGroup消費、不攔截：同樣，無人攔截的話，小太監一層層找到小兵，發現小兵沒人想做，就回去報告知府，這時候知府說小兵不做我來做（DOWM在這里被消費了），然后知府寫信報告宰相說這活兒我接了(回傳true)，宰相又報告皇帝說下面有人接受任務了，然會皇帝下次就直接派發任務給宰相，宰相找到那個愿意接受任務知府，把任務派給他，（派發MOVE、UP）

分發函式分發DOWN時其實有點類似于遞回的方式，只不過不是自己呼叫自己，而是一層層地呼叫child的同名函式，分發MOVE、UP則不再一一詢問，而是根據DOWN是否被消費進行分發，

原始碼很長現在頭都有點亂，那么從原始碼可以學習到什么呢，大家幫忙補充吧

如有有這種嵌套式的應答需求，可以學習ViewGroup的分發函式，用類似于遞回的方式提問和接收應答，
對于較大量的資訊，命令傳送，可以先派一個小兵嗅探一下，記錄可行的路線，后續資訊按路線分發，
